MANUALE UTENTE MultiTestMaster Laserliner

Leggere completeness le struzioni per l'opuscolo allegato „Indicazioni aggintive e di garanzia". Attenersi alle indicazioni ivi riportate. Conservare con cura但这a documentazione.

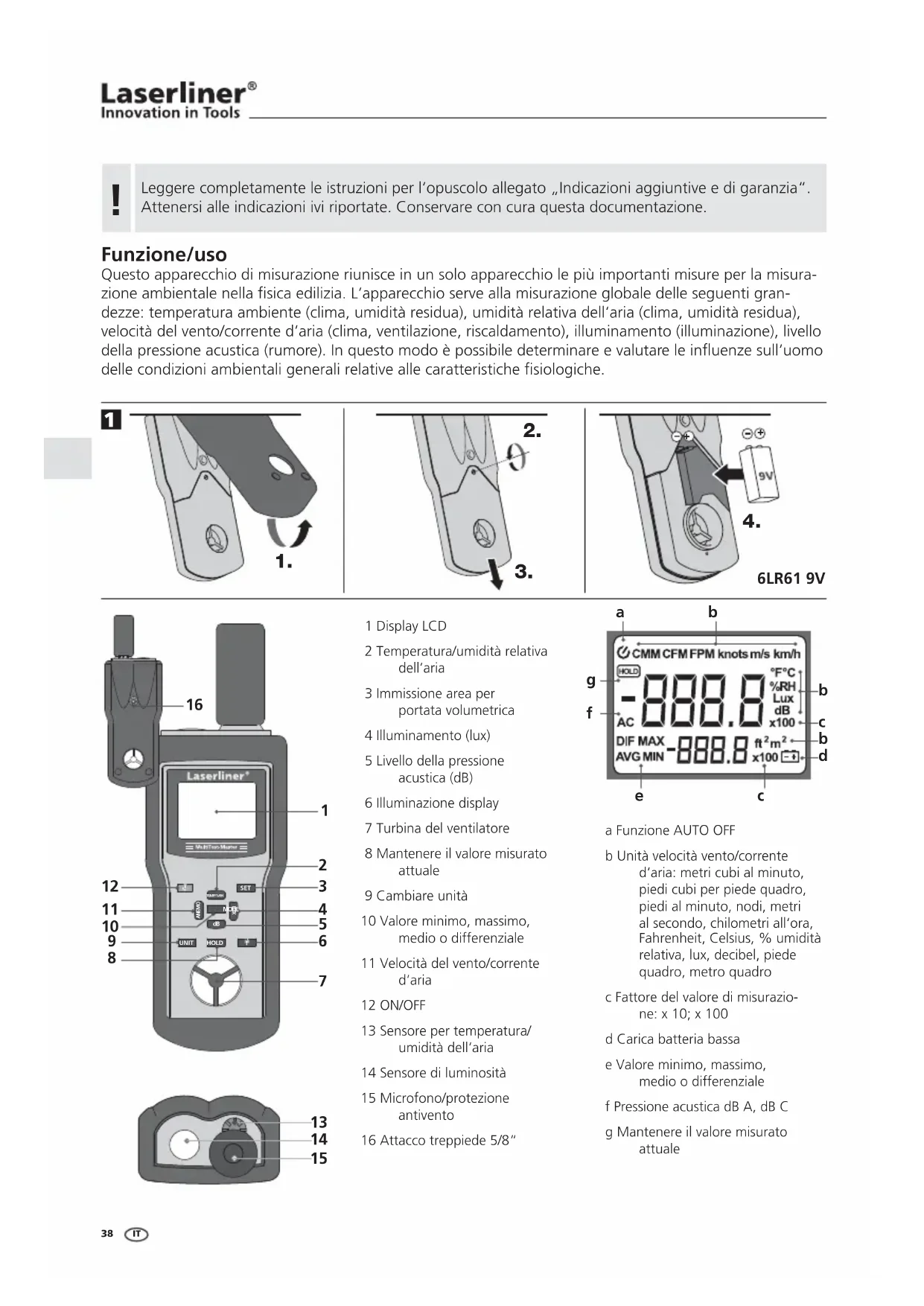

Funzione/uso

Questo apparecchio di misurazione riunisce in un solo apparecchio le più importanti risure per la misurazione ambientale nella fisica edilizia. L'apparecchio serve alla misurazione globale delle seguenti gran-dezze: temperatura ambiente (clima, umidità residua), umidità relativa dell'aria (clima, umidità resida), velocità del vento/corrente d'aria (clima, ventilazione, riscaldamento), iluminamento (illuminazione), livello della pressione acustica (rumore). In questo modo è possibile determinare e valutare le influenze sull'uomo delle condizioni ambientali generali relative alle caratteristiche fisiologiche.

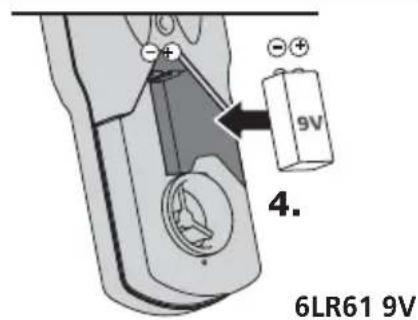

1

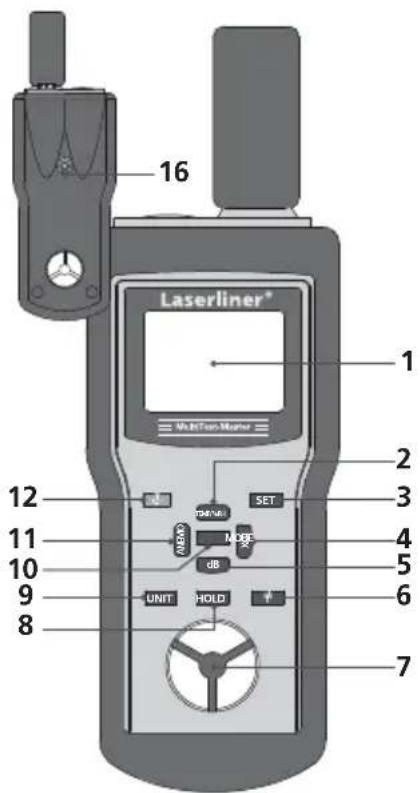

1 Display LCD
2 Temperatura/umidità relativaddellaaria
3 Immissione area per portata volumetrica
4 Illuminamento (lux)
5 Livello della pressione acustica (dB)
6 Illuminazione display
7 Turbina del ventilatore
8 Mantenere il valore misurato attuale
9 Cambiare unità
10 Valore minimo, massimo, medio o differenziale
11 Velocità del vento/corrente d'aria
12 ON/OFF
13 Sensore per temperatura/ umidità dell'aria
14 Sensore di luminosità
15 Microfono/protezione antivento
16 Attacco treppiede 5 / 8

a Funzione AUTO OFF
b Unità velocità vento/corrente d'aria: metri cubi al minuto, piedi cubi per piede quadro, piedi al minuto, nodi, metri al secondo, chilometri all'ora, Fahrenheit, Celsius, % umidità relativa, lux, decibel, piede quadro, metro quadro
c Fattore del valore di misurazione: × 10;× 100
d Carica batteria bassa
e Valore minimo, massimo, medio o differenziale
f Pressione acustica dB A, dB C
g Mantenere il valore misurato attuale

2 ON/OFF

3 AUTO OFF-FUNCTIE

attivato

disattivato

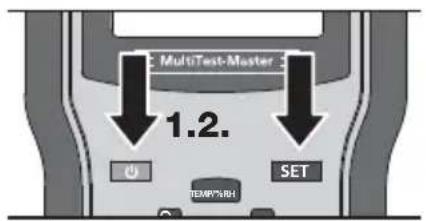

Dopo l'accensione, la „FUNZIONE AUTO OFF“ è automaticamente attivata. L'apparecchio si spegne automaticamente dopo 20 minuti, se non viene premuto alcun tasto. Tenendo premuto il tasto „ON/OFF“ e premendo il tasto „SET“, la funzione per lo spegnimento automatico cui essere essere attivata ovvero disattivata. Per una misurazione ottimale, dopo l'accensione attendere ca. 15 min., finché l'apparecchio di misurazione si è adeguato alle condizioni ambientali della stanza.

4 Illuminazione display

In condizioni di scarsa luminosità accendere l'illuminazione del display. L'illuminazione si spegne automaticamente dopo 10 secondi per ridurre il consumo delle batterie. Premendo nuovamente un tasting, si riaccende.

5 Temperatura ambiente

Dopo l'accensione dell'apparecchio, sul display viene visualizzata la temperature ambientale attuale in ^ C . Premendo il tasto „Unit" viene visualizzato il valore in ^ F . Premendo il tasto „Mode",或者其他 al valore misurato attuale vengono visualizzatianche il valore massimo (MAX),minimo (MIN), medio (AVG) o differenziale (DIF).Con il tasto "HOLD" è possibile mantenere il valore misurato attuale.

In caso di repentine oscillazioni della temperatura (± 1^) , il sensore deve adeguarsi alle condizioni, fi no a raggiungere un valore stabile dopo quello tempo.

6 Umidità relativa dell'aria

L'umidità relativà dell'aria describes the rapporto tra l'attuale tenore di vapore acquelo nell'aria e il tenore di vapore acquelo massimo possibile alla stessa temperatura e con una pressione costante. L'aria calda più contenere più vapore acquelo dell'aria fredda. Un valor dell'umidità dell'aria pari al 100% rappresents the punto di saturazione, overo il contento massimo di vapore acquelo che l'aria più assorbire.

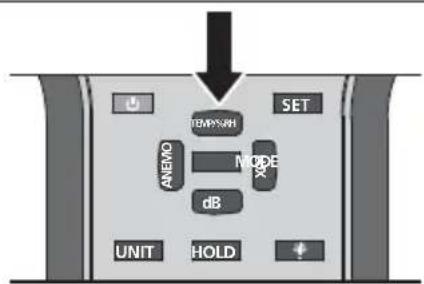

Premere il tasting „Temp/%rH", finché sul display dell'apparecchio di misurazione non viene visualizzato il valore dell'umidità dell'aria in % (%RH). Premendo il tasting „Mode“,或者其他 al valore misurato attuale vengono visualizzatianche il valore massimo (MAX),minimo (MIN), medio (AVG) o differenziale (DIF). Con il tasting „HOLD“ è possibile mantenere il valore misurato attuale.

In caso di repentini cambiamenti dell'umidità relativa dell'aria (± 1%), il sensore deve adeguarsi alle condizioni, fi no a raggiungere un valore stabile dopo quello tempo.

Illuminamento (lux)

Grazie a un sensore fotoelettrico viene misurata l'intensità della luce, che è la potenza dell'irraggiamento per unità di superficie. La fotometria definisce la luceosi come viene percepita dall'uomo.La sensibilità dell'occhio dipende inoltre alla lunghezza d'onda overno dal colore della luce.L'apparecchio di misurazione utilizza speciali filtri cromatici sul sensore, che si adattano alla curva di sensibilità (curva CIE).

Dopo l'accensione dell'apparecchio, premere il tasto „Lux".

Osservare le seguenti istruzioni d'uso per la determinazione dell'intensità della luce:

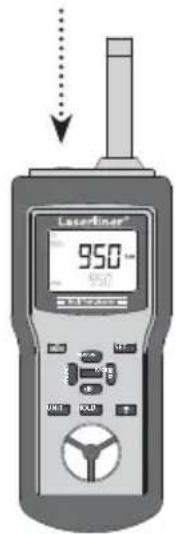

• posizione il sensore sulla superficie da misurare in senso verticale rispetto alla fonte luminosa
• durante la misurazione, l'incidenza della luce non deve essere oscurata dall'operaatore o da altri oggetti, che non fanno parte della misurazione
• allontanare la protezione antivento del microfono
• l'azzeramento dell'apparecchio di misurazione cui quod estere controllato coprendero completamente il sensore.
• le lampade a scarica, a luminoforo o a risparmio energetico devono essere accese molto tempo prima della misurazione (ca. 15 minuti), per stabilizzare la luminosità

Premendo il tasting „Mode“,或者其他 valore misurato attuale vengono visualizzati il valore massimo (MAX), minimi (MIN), medio (AVG) oppure differenziale (DIF). Con il tasting „HOLD“ è possibile mantenere il valore misurato attuale.

L'apparecchio misura l'irraggiamento in direzione principale verticalmente rispetto alla superficie del sensore. I raggi di luce a incidenza obliqua vengono considerati dal sensore con una curva di correzione.

Valori indicativi dell'intensità della luce in ambienti interni

Esempio d'applicazione pratica Intensità della luce in lux

Aree di traffi co, stanze subordinate 20
Corridoi in edifi ci per persona 50
Servizi sanitari, stanze macchina, scale 100
Posti di lavoro regolarmente occupati in impianti produttivi, mhense 200
Sale conferenze, palestre 300
Uffi ci, dispositivi medici (servizio d'emergenza) 500
Sale di costruzione e disegno 750
Luoghi di sorveglianza, stanze di montaggio, stazioni di prova 1000
Stanze di montaggio per parti piccole 1500

Negli ambienti esterni c'è circa 100 volte più luce rispetto agli ambienti interni. In presenza di una forte incidenza della luce, il valore misurato viene visualizzato sul display con fattore 10 owero con fattore 100.

Valori significativi dell'intensità della luce in ambienti esterni

Esempio d'applicazione pratica Intensità della luce in lux

Sole 50.000 – 100.000
Nuvoloso 2.000 – 10.000
Buona illuminazione stradale 20
Luna piena 0,01 – 0,1

8 Livello della pressione acustica (dB)

Questo apparecchio assorbe il suono in modo simile all'orecchio umano. Il microfono integrato riceve le onde sonore e le trasforma in segnali elettrici. L'udito umano funzione secondo determinate curve uditive. Più alta è la pressione acustica, più forte viene percepito il suono. Più alta è la frequenza, più forte viene percepito il suono. Per garantire una misurazione adeguata all'udito, l'apparecchio è dotato di filtri. La valutazione A (dB A) ricostruisce l'andamento delle frequenze dell'udito umano e viene utilizzata nella maggior parte delle misurazioni di rumori di lavoro e ambientali. La valutazione C viene usata per es. per le misurazioni scientifi che.

Dopo l'accensione dell'apparecchio premere il tasto „dB". Premendo il tasto „Unit" si passa da dB (A) a dB (C). Dirigere il microfono verso la fonte di rumore e tenere la corretta distanza.

Premendo il tasting „Mode“,或者其他 valore misurato attuale vengono visualizzatianche il valore massimo (MAX),minimo (MIN),medio (AVG) o differenziale (DIF).Con il tasting „HOLD“ è possiblenan-tenere il valore misurato attuale.

Forti rumori di vento (> 10 m/sec.) possono influenzare il valore misurato. In tal caso utilizzare la protezione antivoento fornita.

Fonte di rumore Livello di pressione acustica in dB (A)

Soglia dell'udito 0
Area residenziale silenziosa 30...40
Conversazione a tono basso, uffi cio silenzioso 40...50
Conversazione normale 50...60
Traffi co stradale intenseo 70...80
Schiamazzi, urla 80...85
Martello pneumatico (distanza di 10 m) 90...100
Avvio di motori a reazione (distanza di 100 m)	120...130
Soglia del dolore	140

9 Velocità del vento/corrente d'aria

Grazie alla turbina del ventilatore incorpORA, l'apparecchio di misurazione è in grado di acquisire la velocità del vento overo le correnti d'aria e di visualizzarla in diverse unità. Con l'aiuto di queste grandezze è inoltre possibile misurare la portata volumetrica.

Dopo l'accensione dell'apparecchio, premere il tasto „Anemo". Premendo più volte il tasto „Unit“, si cambia unità: FPM (piedi al minuto), knots (nodi), m/s (metri al secondo) e km/h (chilometri all'ora). Premendo nuovamente il tasto „Anemo“, si cui determinare la portata volumetrica. Con il tasto „Unit“ si passa dall'unità CMM (metri cubi al minuto) all'unità CFM (piedi cubi al minuto).

Determine prima l'area dell'apertura di corrente. Premendo il tasting "Set" si ha la possibilità di impostare l'area determinata usando i tasting Unit (cambia posizioni decimali), Hold (+) e Illuminazione (-). Dopo l'insertimento CONFermare con il tasting Set".

Osservare le seguenti istruzioni d'uso per la determinazione della velocità del vento/corrente d'aria:

• durante la misurazione evitare la luce solare diretta
• posizionare l'apparecchio il più vicino possibile alla fonte della corrente
• posizionare l'apparecchio in parallelo rispetto alla fonte della corrente
• con la funzione MAX determinare il punto con la corrente d'aria più forte

Premendo il tasting „Mode“,或者其他 valore misurato attuale viene visualizzato il valore massimo (MAX), minimo (MIN), medio (AVG) o differenziale (DIF). Con il tasting „HOLD“ è possibile mantenere il valore misurato attuale.

Intensità del vento m/s km/h Nodi Denominazione

0 0,0...0,2	0 0 Mancanza di vento
1 0,3...1,5	1...5 1...3 Corrente leggera
2 1,6...3,3	6...11 4...6 Vento leggero
3 3,4...5,4	12...19 7...10 Vento debole
4 5,5...7,9	20...28	11...15 Vento moderato
5	8,0...10,7	29...38	16...21
6	10,8...13,8	39...49	22...27 Vento forte
7	13,9...17,1	50...61	28...33
8	17,2...20,7	62...74	34...40
9	20,8...24,4	75...88	41...47
10	24,5...28,4	89...102	48...55
11	28,5...32,6	103...117	56...63
12	>32,6	>117	>63 Uragano

！

La funzione e la sicurezza d'esercizio sono garantite solo se l'apparecchio di misurazione viene usato nell'ambito delle condizioni climatiche indicate e solo per gli scopi per cui è stato costruito. La valutazione dei risultati di misurazione e le misure risultanti sono di responsabilità dell'utilizzatore, a seconda del compito.

Dati tecnici

Temperatura ambiente Risoluzione Precizione	-10 °C... 60 °C 0.1 °C ± 1.5 °C
Umidità relatività dell'aria Risoluzione Precizione Risoluzione Precizione	0% ... 100% r.H. 0.1% (20...80%) ± 3% / 25 °C 0.1% (< 20% e > 80%) ± 5% / 25 °C
Livello di pressione acustica 30 ... 130dB (A): Risoluzione Precizione Livello di pressione acustica 30 ... 130dB (C): Risoluzione Precizione Intervallo di frequenza Condizione di controllo	0.1% ± 1.5 dB 0.1% ± 1.5 dB 100 ... 8000 Hz 94dB, 1KHz sinusoise
Illuminamento con una temperatura cromatica 856K, con calibratura secondo lampadina ad incandescenza di riferimento2856K 0...2 KLux: Risoluzione/precisione 0...20 KLux: Risoluzione/precisione 0...50 KLux: Risoluzione/precisione	1 Lux / ± (5% del valore misurato + 10 digit) 10 Lux / ± (5% del.Valore misurato + 10 digit) 100 Lux / ± (5% del价值观 misurato + 10 digit)
Velocità del vento 0.5...20 m/s: Risoluzione/precisione 1.8...72 KLux: Risoluzione/precisione 1.6...65.7 ft/s: Risoluzione/precisione 0.9...38.9 nodi: Risoluzione/precisione	0.1m/s / ± (3% del价值观 misurato + 10 digit) 0.1km/h / ± (3% del价值观 misurato + 10 digit) 0.1ft/s / ± (3% del价值观 misurato + 10 digit) 0.1 Knodi / ± (3% del价值观 misurato + 10 digit)
Corrente d'aria 0...999.9 CMM m/s: Precisione 0...999.9 CFM ft/s: Precisione	± (3% del价值观 misurato + 10 digit) ± (3% del价值观 misurato + 10 digit)
Alimentazione elettrica 1 x 9V IEC 6F22
Temperatura d'esercizio 0 °C...60 °C
Dimensioni (B x H x T) 280 x 89 x 50 mm
Peso 0,430 kg

Modifi che tecniche riservate. 10.10

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:www.laserliner.com/info
