GEBRUIKSAANWIJZING EQ675iS MURRAY

(Originele gebruiksaanwijzing)

Italiano 43

Tips voor het verzorgen van het gazon 39

Transporteren 39

Reiniging/Onderhoud 39

Buiten bedrijf stellen 40

Garantie 41

Informatie over de motor 41

Storingen herkennen en oplossen 41

Gegevens op het typeplaatje

Deze gevevens zijn belangrijk om vast te stellen welk type zitmaaier u hebt bij het bestellen van verrangingsonderdelen en voor de klantenservice. U vindt het typeplaatje in de buurt van de motor. Vul alle gevevens van het typeplaatje van uw machine in het onderstaandevakje in.

Deze en andere geveens over het apparaat vindt u in deAPE CEconformiteitsverklaring die deeluitmaakt van deze gebruiks-aanwijzing.

Afbeeldingen

Vouw de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing open. In deze gebruiksaanwijzing worden verschillende modellen beschreiben. Details van afbeeldingen konnen verschillen van de door u gekochtete machine.

Voor uw veiligheid

Juist gebruik van de machine

Deze machine isuitsluitend bestemd

• voor gebruik overeenkomstig de beschrijvingen en veiligheidsvoorschriften in deze gebruiks-aanwijzing;

• voor het maaien van gazons in particuliere tuinen.

Elk ander gebruik is geen gebruik volgens de voorschriften.

Het gebruik anders dan volgens de voorschriften heeft het vervallen van de garantie en afwijzing van elke verantwoordelijkheid van de zichde van de fabrikant tot gevolg.

De gebruiker is aansprakelijk voor alle schade van derden en van hun eigendom.

Bij eigenmachtige veranderingen van de machine bestaat geen aansprakelijkheid van de fabrikant voor waaruit voortkomende schade.

Neem de veiligheids- en bedieningsvoorschriften in acht

Lees als gebruiker van deze machine de gebruiksaanwijzing voor het eerste gebruik zorgvuldig door. Handel volgens de voorschriften en bewaar de gebruiksaanwijzing voor later gebruik.

Geef kinderen of andere personen die deze gebruiksaanwijzing nicht kennen nooit toestemming om deze machine te gebruiken.

Geef de gebruiksaanwijzing met de machine mee aan een neue eigenaar.

Algemene veiligheidsvoorschriften

In dit hoofdstuk vindt u algemene veiligheidsvoorschriften.

Waarschuwingen die betrekking hebben op bepaalde onderdelen van de machine, op functies of op handelingen, vindt u op de desbeteffende plaats in deze gebruiksaanwijzing.

Veiligheidsvoorschriften en aanwijzingen voor motor, accu en accuoplaadapparaat vindt u in het meegeleverde motorhandboek.

Voordat u de machine in gebruik neemt

Personen die deze machine gebruiken,ogeniet onder invloed+zijn van alcohol,drugs of medicijnen.

Personenjonger dan 16JAar
mogen het apparaat Niet bedieren
en mogen geen overige werkzaamheden zoals onderhouds-,
reinigings- of instelwerkzaamheden aan het apparaat uitvoeren.
Plaatselijke bepalingen+kennen de minimumleeftijd van de gebruikers vastleggen.

Deze machine is nicht bestemd om te worden gebruikt door Personen (inclusief kinderen) met beperkt fysiieke, sensorische of geestelijkke vermogens, met gebrekkige ervaring en/of gebrekkige kennis, tenzij onder toezicht van een voor hun verilgheid verantwoordelijkke person of voorzien van aanwijzingen van deze persoon ten aanzien van het gebruik van de machine.

Er dient op te worden toegezien dat kinderen nicht met deze machine spelen.

Maak uzelf voor het begin van de werkzaamheden vertrouwd met alle voorzieningen en bedienings-elementen en hun functies.

Bewaar brandstof alleen in waarvoor goedgekeurde tanks en nooit in de buurt van een verwarmingsbron (bijvoorbeeld een oven of warm-waterboiler).

Vul de tank uitsluitend buitenshuis.
Vul de tank nooit met benzine als de motor loopt of heet is.

Vervang een beschadigde uitlauf, tank of tankdeksel.

Controleer voor gebruik, of de grasvanger werkt en deuitwerpklep goed sluit. Vervang versleten of ontbrekende delon onmiddelijk.

• of maagereedschappen, bevestigingsbauten en de hele maai-eenheid versleten of beschadigd zich. Laat versleten of beschadigde onderdelen door een gespecialiseerd bedrijf algtd alleen per set verrangen om onbalans uit te sluiten.

Het meegeleverde oplaadapparaat is uitsluitend bestemd voor het opladen van de in de machine gebruike accu. De accu mag alleen door dit oplaadapparaat worden opgeladen.

Vervangingsonderdelen en toebehoren要去en voldoen aan de door de fabrikant vastgelegde eisen.

Gebruik waarom alleen originele verrangingsonderdelen en origineel toebehoren of de door de fabrikant toegelaten verrangingsonderdelen en toebehoren.

Laat reparations uitsluitend
uitvoeren door een gespecialiseerd bedrijf.

Tijdens de werkzaamheden met de machine

Tijdens werkzaamheden met of aan de machine moet u passende werkkleding dragen, zoals:

• stevige schoenen,
  -langebroek,
• nauwsluitende kleding,
• gehoorbescherming,
• veiligheidsbril.

Alle veiligheidsvoorzieningen要去en alkijd volledig en zondergebren op de machine zichaangebracht.

Verander de veiligheidsvoorzieningen nicht.

Gebruik de machine alleen in de door de fabrikant voorgeschreve en geleverde technische toestand.

Verander nooit de in de fabriek ingestelde instellenen van de motor.

Voorkom open vuur en vonkvorming en rook Niet.

Altijd voor werkzaamheden aan deze machine

Ter bescherming gegen verwondingen altijd voor werkzaamheden (bijvoorbeeld onderhouds- en instelwerkzaamheden) aan deze machine en het verplaatsen (bijvoorbeeld optillen of dragen) van de machine

• de motor uitschakelen,
• trek de sleutel (indienaanwezig)
  uit het contactslot,
• wacht tot alle bewegende delen volledig tot stilstand zichn gekomen en de motor is afgekoeld,
• trek de bougiestekker van de motor los op onbedoeld starten van de motor te voorkomen,
• de startaccu van de motor verwijderen,
• neem de aanvullende
  veiligheidsvoorschriften in
  het motorhandboek in acht.

Na gebruik van de machine Verlaat de machine nooit zonder de motor uit te zetten en (indien aanwezig) de sleutel uit het contactslot te trekken.

Veiligheidsvoorzieningen

Afbeelding 1

Gevaar

Gebruik nooit een machine met beschadigde veiligheidsvoorzieningen of zonder dat deze zich gemonteerd.

Veiligheidsbeugel (1)

De veiligheidsbeugel dient voor uwveiligheid om motor en messen ineen noodgeval te stoppen.

Er mag nicht worden geprobeerd om deze functie uit te schakelen.

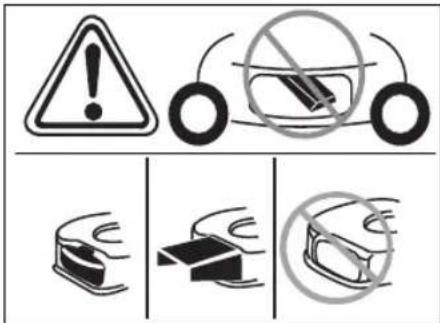

Uitwerpklep (2) of botsbeveiling (3)

De uitwerpklep of botsbeveiliging beschermt u gegen verwondingen door het maaimechanisme en maar buiten geslingerde voorwerpen.

De machine mag alleen worden gebrukt met de uitwerpklep of botsbeveiliging.

Symbolen op de machine
Op de machine vindt u diverse stickers met symbolen. Deze hebden de volgende betekenis:

Let op! Lees de gebruiksaanwijzing voor de ingebruiking.

Houd derden uit de buurt van het gevaarlijke gebied.

Schakel de motor uit en trek de sleutel uithet contact voor allewerkzaamheden aande machine envoordat u de machineverlaat.

Neem de aanvullende aanwijzingen in hethoofdstuk, Voor uwveiligheid" in acht.

Trek voor werkzaamheden aan de maagereedschappen de bougiestekker los. Houd vingers en voeten uit de buurt van de maagereedschappen. Schakel de machine uiten trek de bougietrekker los voordat u de machine instelt, schoonmaakt of controert.

Verwondingsgevaar - werk alleen met een gemonteerde botsbeveiliging.

Verwondingsgevaar - werk alleen met een gemonteerde ache terbeugel.

Verwondingsgevaar - werk alleen met een gemonteerde uitwerpopening.

Zorg ervoor dat de symbolen op de machine algijd goed leesbaar zich.

Symbolen in de gebruiksaanwijzing

In deze gebruiksaanwijzing worden symbolen gebruikt die op geziven of op belangrijke aanwijzingen wijzen. Deze symbolen hebben de volgende betekenis:

Gevaar

U wordt gewezen op bevaren die samenhagen met de beschreiben handeling. Er bestaat verwondingsgevaar voor Personen.

Let op

U wordt gewezen op bevaren die samenhagen met de beschreiben handeling en waar bij schade aan de machine kan ontstaan.

i Aanwijizing

Geeft belangrijke informatie en gebruikstips aan.

Monteren

De montage van de machine worden getoond op een apart bijgevoegd blad met afbeeldingen.

i Afvoeren

Verpakkingsresten, oude apparaten, enz.要去en volgens de geldende voorschriften worden afgevoerd.

Bediening

Raadpleeg ook de aanwijzingen in het handboek bij de motor.

Gevaar Ongeval

• Personen, kinderen of dieren mogen zich bij het maaien nooit in de buurt van de machine bevinden. Verwondingsgevaar door maar buiten geslingerde stenen of andere voorwerpen.

Val

• Gebruik de machine alleen stapvoets.

• Wees bijzonder voorzichtig als uchteruit maait en u de machine maar u toe trekt.

Bij het maaien op steile hellingen kan de machine kantelen en u kunt gewond raken. Maai alttijd dwars op een helling, nooit omhoog of olaag. Maai Niet op hellingen met een stijging vanmeer dan 20 procent.

• Wees bijzonder voorzichtig wonneer u van rijrichting verandert en let altijd op dat u stevig staat.

-Er bestaat verwondingsgevaar bij het maaien aan de grens van een gazon. Maaien in de buurt van randen, heggen of steile hellingen is gevaarlijk. Houd bij het maaien de veiligheidsafstand aan.

Bij het maaien van nat gras kan de machine wegglieden door verminderde grip op de grond en u kunt vallen. Maai alleen als het gras droog is.

Werk alleen bij daglicht of bij voldoende kunstlicht.

Verwonding

• De door de stuurstang gegeven veiligheidsafstand tot het rondlopende gereedschap moet altijd in acht worden genomen.

-Het werkbereik van de bediener bevindt zichijdens gebruik性和 de sturstang.

-Houd nooit uw handen of voeten onder draaiende delen.

• Gebruik de machine nicht bij slechte weersomstandigheden of bij kans op regen of onweer.

• Stop de motor en wacht tot het maigereedschap tot stilstand is gekomen:

• voordat u de machine Kantelt,

• voor het verplaatsen van de machine over een ander oppervlak dan grayscale.

• Zet de motor uit. Om onbedoeld starten van de motor te voorkomen: contactsleutel (indien aanwezig) uit het contact trekken, motor lately afkoelen en bougie lostrekken,

• voordat u verstoppingen en blokkeringenuit de uitwerpopening verwijdert,

• voordat u de gazonmaaier controleert, reinigt of instelt en voordat u werkzaamheden aan de machine uitvoert,

• als een voorwerp is geraakt.
  Controleer de gazonmaaier op schade en breng de maaier in het geval van schade maar een reparatiebedrivf.

• als de machine ongewoon te trillen begint. Controller de machine onmiddelijk.

• Til of draag nooit een machine met lopende motor.

• Controller het gebied waar wordt gewerkt en verwijder alle voorwerpen die meegenomen en weggeslingerd+kunnen worden.

• Als het maagereedschap een voorwerp (bijvoorbeeld een steen) raakt of als de machine ongewoon begint te/TRillen:Zet de motor uit.Machine voorverder gebruik door een gespecialiserde werkplaats op schade lately onderzoeken.

• Ga bij een sikkelmaier nooit voor de grasuitwerpopening staan.

Machines met grasvanger:

• Bij het verwijderen van de graspvanger kunt uzelf of hunnen anderen door waar buiten geslingerd maigoed of door een voorwerp gewond raken. Maak de graspvanger nooit leeg terwijl de motor loopt. Schakel de machine uit.

Verstikkingsgevaar door koolmonoxyde!

Laat de verbrandingsmotor alleen buitenshuis lopen.

Explosion en brandgevaar

-Benzinedampen zijn explosief en benzine is zeer brandbaar.
- Voeg brandstof toe voordat u de motor start. Houd de tank gesloten wonneer de motor loopt of nog heet is.
Tank alleen met brandstof vullen als de motor is uitgeschakeld en afgekoeld. Voorkom open vuuren vonkvorming en rook Niet. Vul de tank uitsuiitend buitenshuis.
- Als brandstof is gemorst, mag u de motor nicht starten. Verwijder de machine van deplaats waar de brandstof is gemorst en wacht tot de brandstoffdampen vervluchtig�ijn.
- Ter Voorkoming van brandgevaar dient u de volgende delenvrij van gras en maar buitenkomende olie te honden:

-Motor
-Uitlaat
-Batterijen/accu's
-Benzinetank.

Gevaar voor struikelen

• Gebruik de machine alleen stapvoets.

Let op

Schade aan de machine

• Stenen, rondslingerende takken en andere voorwerpen können leiden tot schade aan de machine en aan de werkking waarvan. Verwijder vaste voorwerpen uit het gebied waar worden gewerkt.

• Gebruik de machine uitsluitend als deutsche geheel in orde is. Controller de machine optisch voor jeder gebruik. Controller in het bijzonder of veiligheidsvoorzieningen, bedienings-elementen en schroefverbindungen nicht beschadigd zich en goed vastzitten. Vervang beschadigde delen voor het gebruik.

• Nooit een accu gebruiken die verrormd, geallen of beschadigd is.
• Accu en oplaadapparaat nicht blootstellen aan regen of vocht.

i Gebruikstijden

Neem de geldende voorschriften met betrekking tot gebruikstijden in acht (vraag eventueel na bij uw gemeente).

i Positieaanduidingen

Bij het aangeven van posities op de machine (links, rechts, enz.) waar wij algijd uit van de geleidingsstang gezien in de werkrichting van de machine.

Voor de eerste ingebruikneming

Vullen met motorolie

Let op

De machine worden in verband met het transport zonder motorolie geleverd.

Voeg waarom voor de eerste ingebruikneming motorolie toe. Zie waaroor het motorhandboek.

Accu opladen

(machines met elektrische start)

Alle aanwijzingen en informatatie betrekking tot accu en oplaadapparaat uit het motorhandboek in acht nemen en opvolgen.

Gevaar voor brandwonden en vergiftiging

Er moet rekening mee worden gehonden dat In uitzonderlijke gevallen vloeistoffen of gassen waar buiten komen.

Gevaar voor stroomschok

Controleer het oplaadapparaat voor elk gebruik op beschadigingen aan de buitenkant. Gebruik nooit een oplaadapparaat dat beschadigd of gevallen is.

Let op

-Het oplaadapparaat moet overeenkomstig de gegevens op het typeplaatje worden aangesloten op een stroomnet van 220-230 V en 50Hz
- Accu en oplaadapparaat beschermen gegen vocht, regen, sneeuw en vorst.
- Accu alleen in een goed geventileerde en droge ruimte opladen.
- Verbinding van het oplaadapparaat met het stroomnetverbeken nadat u de accuheeft verwijderd.
- Nooit voorwerpen in de contacten van de accu steken.
- Verbreek de verbinding met het stroomnet voordat u werkzaamheden aan het oplaadapparaatuitvoert.
- Accu en oplaadapparaat Niet openen. Alle werkzaamheden aan accu en oplaadapparaat lately uitvoeren door een gespecialiseerd bedrijf.

Afbeelding 2

Voor het eerste gebruik van het gereedschap de accu ca. 1 uur opladen. Gebruik alleen het meegeleverde oplaadapparaat.
i Aanwijzing
Uitgebrende informatie met betrekking tot opladen en accutoestandsindicatie vindt u in het motorhandboek.
i Weggooien van het oplaadapparaat

Voor het oplaadapparaat gelden de voorschriften voor het weggooien van elektrische apparaten. Neem deplaatselijke voorschriften in acht.

Instelwerkzaamheden voor elk gebruik

Verwondingsgevaar

Altijd voor werkzaamheden aan deze machine
-Zet de motor uit.
Trek de sleutel (indien aanwezig)uit het contactslot.
Wacht tot alle bewegende delen volledig tot stilstand gekommen zichn.
- De motor要去 aufgekoeld zich.
Zet de motor uit om onbedoeld starten van de motor te voorkomen.
- Startaccu van de motor verwijderen.

Grasvanger bevestigen (alleen bij machines met grasvanger)

Afbeelding 11

Uitwerpklep optillen en de grasvanger bevestigen.

Maaihoogte instellen

Let op

Maaihoogte bij oneffen terrein zodanig kiezen dat het maimes nooit met de bodem in aanraking komt.

Afbeelding 3

Stel de maaihoogte van het gras\ haar wens in.

Instelmogelijkheid (afhankelijk van het model) van ca. 3 tot maximaal 9cm .

Aanwijzing

Stel bij machines met wielverstelling alle wielen opdezelfdehoogte in.

Model A

• Bevestig deWIelen in degewenste positie.
  Modell B
  Trek aan de stip enaardeste in de gewenste stand vastklikken.
  Model C
  Duw de hendel van de centrale hoogteverstelling vooruit of awhileen en LAST deze in de gewenste stand vastklikken.

Voorwieten vergrendelen (alleen machines met vergrendelbare voorwieten)

Afbeelding 4

Wielen vergrendelen omrechtdoor te rijden - Wielen maar voren en beugel in het grote gat.

Wielen vrij beweegbaar - Beugel in hetkleine gat.

Tanken en oliepeil controleren

Benzine, loodvrij tanken (zie motorhandboek 20).
Vul de brandstoffank maximaal tot 2 cm onder de rand van de vulopening.
Sluit de brandstoffank stevig af.
- Controller het oliepeil. Voeg indien nodig olie toe (zie het handboek van de motor).

Batterijvak op motor reinigen

Vreemde voorwerpen en vuil op het batterijvak met een doek en borstel verwijderen.

Motor starten

Afbeelding 5

Gevaar

• start de motor nicht als u voor deuitwerpopening staat;
• houd handen en voeten uit de buurt van het maaimechanisme,
• breng nooit handen of voeten of andere lichaamsdelen in de buurt van draaiende delen. Houd u.altijd uit de buurt van de uitwerpopening.

Voordat u de motor start, koppelt u alle maagereedschappen en aandrijvingen los.

Kan de machine nicht bij het starten.
Plaats de machine op een egaal oppervlak met bij voorkeur kort of weinig gras.

Aanwijzingen betreffende de motor

• Neem de informatatie in de gebruiksaanwijzing van de motor in acht.

• Enkele modellen haben geen gashendel, het toerental worden automatisch ingesteld. De motor loopt algid moet optimaal toerental.
  Startaccu in het batterijvak van de motorplaatsen tot deze vastklikt - afbeeling 5A.

• Open de benzinekraan (indien aanwezig).
  Zet de gashendel (indien aanwezig) op max - afbeelding 5B.
  Ga hinter de machine staan, druk de veiligheidsbeugel in en houd deze vast - afbeelding 5C.
• Contactsleutel op stuurstang bedieren tot de motor aanspringt (startpoging max. 5 seconden, tot de volgende poging minstens 1 minuut wachten) - afbeeling 5C.

Als de motor loopt:

Zet na het starten van de motor de gashendel (indien aanwezig)CUSEN /max en /min om de motor kort te latent warmlopen.
Zet voor het maaien van het gazon de gashendel (indien aanwezig) op volgas.

Aanwijzing

Zie het motorhandboek voor meer informatie over de bediening van de motor.

Motor stoppen

Afbeelding 7

Zet de gashendel (indien aanwezig) in stand min.
Laat de veiligheidsbeugel los. De motor en de messen stoppen na korteijd.

Met de machine werken

Wielaandrijving in- en uitschakelen

(alleen bij machines met aangedreven wielen)

Afbeelding 6A, B, C

Wielaandrijving inschakelen

#

Aan hendel/beugel trekken en deze vasthouden.

Wielaandrijving uitschakelen

Hendel/beugel loslaten.

i Aanwijzing voor machines overeenkomstig afbeelding 6C Voor het in- en uitschakelen hunnen de linker- of de rechtershendel resp. beiden hendels samen gebruikt worden.

Aanwijzing

Vanwege de constructie kan het voorkomen dat bij het terugtrekken van het gereedschap de awhileien een verhoogde watstand bezitten. Dit is geen fout van de machine, maar een technischoodzakelijk verschijnsel. Oplossing (afhankelijk van het model).: Machine zonder aangetrokken aandrijfbeugel eerst een beetje�aru voren duwen enervolgens�aru achefteren.

Aandrijfsnelheid van de wielaandrijving veranderen

(afhankelijk van uitvoering)

Let op

Schade aan de machine

Voer de instelling alleen uit als de motor loopt.

Afbeelding 6D, E

Kies met dekleine hendel tussenverschillende snelheidsstanden(1/min/ en 4/max/

Afbeelding 6F, G

Kies met de hendel:tussen desnelheidsstanden (1/min/ und 4/max/

Aanwijzing

Door een technische oorzaak kan het voorkomen dat de snugheid slechts moeilijk veranderd kan worden terwijl de machine stilstaat. Oplossing: Aandrijfbeugel aantrekken en snugheidsstand kiezen.

Grasvanger verwijderen en leegmaken
(bij machines met grayscale)
Afbeelding 11
Als er maaigoed op de grond blijft liggen of de vulpeilindicatie (optioneel, afbeelding 12) aangeeft dat de mand vol is:

Laat de veiligheidsbeugel los en wacht tot de motor stilstaat.
Uitwerpklep optillen en de grasvanger verwijdersen.
Grasvanger leegmake.

Werken zonder grasvanger
Indien u de grasvanger verwijdert,
klapte de uitwerpklep maar beneden.
Bij werkzaamheden zonder grasvanger worden het maigoedrechtstreeks maar benedenuitgeworpen.

Ombouwen voor mulchen (bij machines met optioneel mulchtoebehoren)

Machines met achefterwaartseuitworp:

Afbeelding 8A

Tildeuitwerpklepomhoog.
Grasvanger verwijderen.
Zet de mulchspie in (afhankelijk van het model).
Laat de uitwerpklep omlaag.

i Aanwijzing

Modellen met geintegreerde mulchfunctie haben geen aparte mulchspie nodig. Deze functie wordt overgenomen door een special gezormde achterklep (afbeelding 8B).

Machines met zichwaartseuitworp: Afbeelding 9

• Monteer de botsbescherming/ mulchsluiting in plaats van de zichwaartse uitworp (afbeelding 9A).

of
- Verwijder de zichwaartse uitworp. De botsbescherming/mulchsluiting sluit automatisch (afbeeding 9B).

Machines ombouwen voor zijwaartse uitworp (afhankelijk van uitvoering)

• Indien aanwezig: Graspvanger verwijderen en klep vanchterwaartse uitworp omlaag zetten.
• Botsbescherming/mulchsluiting omhoog zetten en zijwaartseuitworp monteren (afbeelding 9C).

Na beeindig van de werkzaamheden

Trek de sleutel (indien aanwezig)uit het contactslot.
Wacht tot alle bewegende delen volledig tot stilstand zichn gekomen en de motor is afgekoeld.
Sluit de benzinekraan (in die aanwezig, zie de gebruiks-aanwijzing van de motor).
Trek de bougiestekker van demotor los.
Grasvanger leegmaken.
Startaccu van de motor verwijdersen - afbeelding 16.
Accu indien nodig opladen. Afbeelding 17

Druk op de toets (1) van de accu om de accuoplaadtoestand te controleren. De LED (2) geeft ongeveer de oplaadtoestand aan.

Als de LED knippert, de accu onmiddelijk opladen.

i Aanwijzing

Zet de machines alleen met een afgekoelde motor in een gesloten ruimte.

Tips voor het verzorgen van het gazon

Enkele tips om uw gazon gezond en gelijkmatig te lately groeien.

Maaien

Gazon bestaatuitverschillende soortengras.Alsuvaakmaait, bevordert ditde groei van gras met stevige wortels.Als u zelden maait, ontwikkelen zichlange grassoorten enander onkruid (zoals klaver en madeliefjes).

De normale hoogte van een gazon bedraagt 4 tot 5cm .Maai slechts een derde van de totale hoogte. Dus bij 7-8 cm op normale hoogte maaien.

Het gazon Niet korter maaien dan 4 cm,ondat het anders bij droog weeber beschadigd raakt.

Lang gras (bijvoorbeeld na devakantie) in verschillende beurten totnormale lengtemaaien.

Bij het maaien de maiaibanen.altijd iets lately overlappen.

Mulchen (met toebehoren)

Het gras wordt bij het maaien inkleine stukjes van ca. 1 cmgesneden en blijft liggen.

Het gazon krijgt zo de beschikking over veel voedingsstoffen.

Voor een optimaal resultaat moet het gazon algijd kort worden gezhonden. Zie ook het gedeelte "Maaien". Neem de volgende aanwijzingen in acht bij het mulchen:

• Maai geen nat gras.
• Maai nooit meer dan 2cm van de totale lenghte van het gras.
  Rijd langzaam.
• Gebruik het maximale toerental.
• Reinig het maaimechanisme regelmatig.

Transporteren

Korte stukken handmatig

Gevaar

Voorwerpen konnen door het draaiende maaiwerk worden meegenomen en weggeslingerd en daardoor schade veroorzaken.

Als u de machine wilt verplaatsen over andere oppervlakken dan gras, dient u eerst de motor te stoppen.

Meteenvoertuig

Gevaar

Altijd voor het transport motor stoppen en lately afkoelen. De bougiestekker lostrekken. Vervoer de machine nicht in een gekantelde positie.

Zorg ervoor dat de machine bij transport op of in een voertuig nicht kan gaan schuiven.

Vervoer de machine alleen met een lege brandstoftank. Tankdop要去 stevig afgesloten zich.

Machines met uitklapbare stang:

Afbeelding 10

• Door de stuurstang samen te klappen,(Intu de machine makkelijker opbergen.

Reiniging/Onderhoud

Gevaar

Tervoorkoming van verwondingen, voor alle werkzaamheden aan demachine

• de motor uitschakelen,
• trek de sleutel (indien aanwezig)
  uit het contactslot,
• wacht tot alle bewegende delen volledig tot stilstand zichn gekomen en de motor is afgekoeld,
• trek de bougiestekker van de motor los op onbedoeld starten van de motor te voorkomen.
• Startaccu van de motor verwijderen,
• neem de aanvullende veiligheidsvoorschriften in het motorhandboek in acht.

Gevaar

Laat ter bescherming gegen verwondingen door het maai-mechanisme alle werkzaamheden zoals het verrangen of slijpen van het maimes alleen uitvoeren dooreen gespecialiseerd reparatiebedrijf (special gereedschap vereist).

Aandraaimoment van de messenschroef:

• 51-68 Nm (gazonmaaier met stalen huis)
  -36-44 Nm (gazonmaaier met kunststof huis)

Let op

Kantel de machine alttijd zo dat de bougie omhoog wijst, zodat er door brandstof olie geen schade aan de motor ontstaat.

Onderhoud

Let op

Neem de onderhoudsvoorschriften in het motorhandboek in acht. Laat de machine aan het einde van het seizoen nazien en onderhouden door een onderhoudsbedrivf. Alle reparations alleen door een gespecialiseerd bedrivf latelyuitvoeren.

Let op

Gevaar voor het milieu door motorolie.

Geef na het olieverversen de oude olie af bij een inzamelplaats voor oude olie of een afvalwerkingsbedrijf.

Milieugevaar door batterijen en accu's.

Lege batterijen en accu's horen nicht bij het huisvuil. Geef lege batterijen en accu's af bij uw leverancier of een verwerkingsbedrijf. Verwijder de batterijen of accu's voordat het apparaat maar de sloopGaat.

i Aanwijzing

Neem de contrôle- en onderhouds-intervallen in de gebruiks-aanwijzing van de motor in acht. Sommige modellen zijn voorzien van een elektronische onderhoudsindicatie (afbeelding 13). Neem naast de onderhouds-aanwijzingen in de gebruiks-aanwijzing ook de onderhouds-indicaties in acht. Zie voor bediening en overige informatie de aparte gebruiksaanwijzing van de onderhoudsindicatie.

Voor elk gebruik

Oliepeil controlleren.
Indien nodig olie bijvullen.
Schroefverbindingen op stevig vastzitten controleren. Indien nodig vastdraaien.
Veiligheidsvoorzieningen controlleren.
Vreemde voorwerpen en vuil van het batterijvak op de motor met een doek en borstel verwijderen.

Controleer het ingrijppunt van de koppeling:

(alleen bij machines met aangedreven wielen)

• Als de motor draaait en de wielaandrijving uitgeschakeld is, mag de machine nicht vooruit bewegen.
• Als de motor draait en de wielaandrijving ingeschakeld is, moet de machine vooruit rijden.

Afbeelding 15

• Indien nodig ingrijppunt met kartelwiel/stelmoer op wielaandrijfhendel (afhankelijk van uitvoering aan onderzijde van de schakelconsole) of bowdenkabel instellen.

i Aanwijzing

Bij enkele modellen is geen instelmogelijkheid aanwezig.

Na de eerste 2-5 bedrijfsuren

Vervang de olie. Zie het meegeleverde motorhandboek.

Elke keer na het maaien of indien nodig

Accu opladen.

Eenmaal per seizoen

Ververs de olie. Zie het meegeleverde motorhandboek.
Smeer de scharnierpunten en de draaiveer van de uitwerpklep.
Laat de machine aan het einde van het seizoen nazien en onderhonden door een onderhoudsbedrijf.
- Laat accu en oplaadapparaat regelmatig (minstens 1x peraar) door een gespecialiseerd bedrijf controleren.

Reiniging

Let op

Reinig de machine na elk gebruik.
Een Niet-gereinigde machine
veroorzaakt materiaalschade en
functiestoringen.

Gebruik voor het reinigen geen hagedrukreiniger.

Grasvanger reinigen

(alleen bij machines met grasvanger) Het eenvoudigst is de reiniging meteen na het maaien.

• De grasvanger verwijderen en leegmaken.
• De grasvanger kan worden gereinigd met een krachtige waterstraal uit de tuinslang.
• De grasvanger voor het volgende gebruik grondig latent drogen.

Gazonmaaier reinigen

Gevaar

Werkzaamheden aan de messen kuren verwondingen voroorzaken. Draag ter bescherming werkhandschoenen.

Let op

Kantel de machine allijd zo dat de bougie omhoog wijst, zodate er door brandstof olie geen schade aan de motor ontstaat.

De machine nicht met water afspuiten. Anders kannen elektrische delen beschadigd raken.

Batterijvak op motor reinigen

Vreemde voorwerpen en vuil van het batterijvak op de motor met een doek en borstel verwijderen.

Machines zonder dekwassystem:

Reinig de maairuimte en deuitwerpklep met een borstel, handveger of lap.
Zet de machine op de wielen en verwijder alle zichtbare gras- en vuilresten.

Machines met dekwassystem: Afbeelding 14

Gazonmaaiers met dekwassysteme
zijn uitgevoerd met een water
aansluiting. Daarmee konnen
grasresten van de onderzijde van
het maiadek worden afgespoeld
en kan aanslag van corroderende
chemicalien worden voorkomen.
Na het maaien als volgt te werk
gaan:

Machine op een egaal oppervlak zonder grind, stenen enz. neerzetten.

i Aanwijzing

Uitwerpschacht mag Niet maar huizen, garages en dergelijk geericht zich.

• Een in de handel verkrijgbare slangadapter (optioneel meegeleverd) aan een waterslang monteren en aan de wateraansluiting van het maidek aansluten.
  Waterkraan opendraaien.
  Motor starten en enkele minutes.
  laten lopen.
• Motor stoppen en waterslang van machine losmaken.

Na het reinigen:

Motor starten en enkele minuten latent lopen om de onderzijde van het maaidek te drogen.
Motor stoppen.

Buiten bedrijf stellen

Gevaar

Explosion en brandgevaar.

Bewaar de machine met brandstof (benzine) in de tank nooit in ruimten waarin brandstofdampen met open vuur of vonden in aanraking kuren komen.

Let op

Schade aan de machine.

Zet de machine weg met een afgekoelde motor en alleen in een schone en droge ruimte.
-Bescherm de machine gegen roest wanner deze langdurig wordt opgeborgen, bijvoorbeeld tijdens de winter.

• Accu en oplaadapparaat op een koele en droge plaats bewaren.
• Accu en oplaadapparaat beschermen gegen vocht, regen, sneeuw en vorst. Na het seizedoen of indien de machine langer dan een maand nicht worden gebruikt:

Laat de brandstof in een geschikte bak lopen en behandel de motor zoals beschreiben in het motorhandboek,

Let op

Tap de brandstof alleen buitenshuis af.

Machine en grasvanger reinigen.
Alle metalen onderdelen ter bescherming gegen roest afvegen met een lap met olie (zonder hors) of met oliespray inspuiten.
Accu opladen.

Garantie

In elk land gelden de garantie-bepalingen die door onsze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.

Informatie over de motor

De fabrikant van de motor is aansprakelijk voor alle problemen met de motor ten aanzien van vermogen, vermogensmeting, technische gegevens, garantie en service. Meer informatie vindt u in de apart meegeleverde gebruiks-aanwijzing van de motor.

Storingen herkennen en oplossen

Storingen bij het gebruik van de gazonmaier hebben vaak eenvoudige oorzaken die u dient te kennen en die u deels zich kurz verhelpen. In geval van twijfel is uw leverancier of een onderhouds-bedrijf graag bereid u te helpen.

Probleem MogelijkeoorzaakOplossing

Motor start nicht.	Gashendel staat nicht goed.	Zet de gashendel op de stand N of CHOKE (bij koude motor).
		Zet de gashendel op stand /max. of START (bij warme motor).
	Maaier staat in hoog gras. Zet de maaier op een oppervlak met laag gras.
	Geen brandstof in de tank. Vul de tank met schone, verse brandstof.
	Bougiestekker Niet vastgestoken. Steek de bougiestekker vast.
	Brandstof oud of vuil. Vervang de brandstof door verse brandstof.
	Luchtfilter vuil. Reinig het luchtfilter.
	Accu Niet juist ingezet.	Accu juist in het batterijvak op de motorplaatsen en laden vastklikken.
	Accu leeg.	Laad de accu op met het meegeleverde oplaadapparaat.
	Kabel beschadigd.	Controler of de elektrische kabel in orde is.
	Accu defect.	Accu door een gespecialiseerd bedrijflaten controleren.
Ongewone geluiden (gerammel, geratel, geklepper).	Schroeven, moeren of andere bevestigingsonderdelen zichin losgeraakt.	Maak de onderdelen vast. Als de geluiden blijven: Ga waar een gespecialiseerd bedrijf.
Probleem	Mogelijk oorzaak	Oplossing
Schokken, trillingen. Mes los. Laat de mesbevestigingschroef door	een reparatiebedrijf vastdraaien.
	Mes beschadigd. Laat het mes door een reparatiebedrijfervangen.
	Mes Niet goed uitgebalanceerd. Laat het mes door een reparatiebedrijfervangen of uitbalanceren.
	Motorbevestiging losgeraakt. Motor latent vastzetten door een reparatiebedrijf.
Onregelmatig maaienof toerental neemt af.	Gras te hoog. Stel een grotere maaihoogte in of maiaireventeel een tweede keer.
Gras blijft liggen of grasbak raaktniet vol.	Gras te vochtig. Laat het gazon drogen.Uitwerpopening verstopt. Zet de motor uit en kaak de verstoppingongedaan.Mes bot. Laat het mes door een reparatiebedrijfervangen of slijpen.Onvoldoende motorvermogen. Maai vaker of kies een groteremaaihoogte.Grasvanger vol. Zet de maaiier uit en kaak de grasbakleeg.Grasvanger vuil. Zet de maaiier uit en reinig de openingsvan de grasvanger.
Wielaandrijving werkt nicht.	V-riem gescheurd of overbrenngdefect.Trekkoord of bowdenkabel defect.	Laat beschadigde delen door een reparatiebedrijfervangen.Laat beschadigde delen door een reparatiebedrijfervangen.

Indice

Conditijde garantie 167

Informati referitoare la motor . 167

Indrumar de depanare 167

Instruktiuni generale de protectie

Mâner de protectie (1)

(in functie de executie)

Atentiel!

(in functie de executatie)

lerices merktieciga izmantošana
