BEDIENUNGSANLEITUNG EQ675iS MURRAY

(Original betriebsanleitung)

Nederlands 33

(Originale driftsanvisingen)

Suomi 90

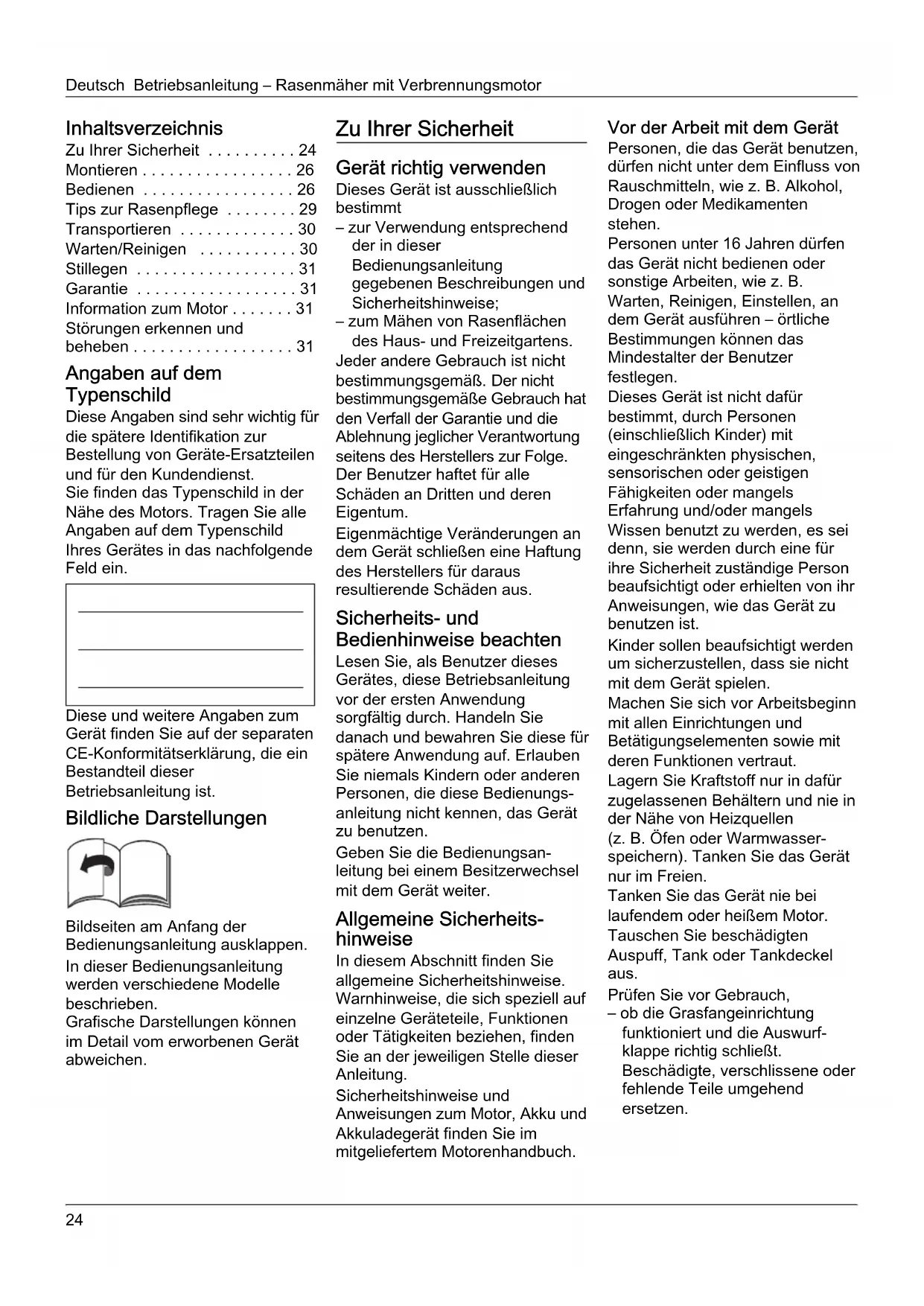

Zu Ihrer Sicherheit 24

Montieren 26

Bedienen 26

Tips zur Rasenpflege 29

Transportieren 30

Warten/Reinigen 30

Stillegen 31

Garantie 31

Information zum Motor 31

Störungen erkennen und beheben 31

Angaben auf dem Typenschild

These Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Sie finden das Typenschild in der Nähe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein.

These und weitere Angaben zum Gerät führen Sie auf der separaten CE-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.

Bildliche Darstellungen

Bildseiten am Anfang der Bedienungsanleitung ausklappen.

In dieser Bedienungsanleitung werden verschiedene Modelle beschrieben.

Grafische Darstellungen können im Detail vom erworbenen Gerät abweichen.

Zu Ihrer Sicherheit

Gerät richtig verwenden

Dieses Gerät ist ausschließlich bestimmt

• zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise;

zum Mähen von Rasenflächen des Haus- und Freizeitgartens.

Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäß Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum.

Eigenmächtige Veränderungen an dem Gerät schreiben eine Haftung des Herstellers für darauf resultierende Schäden aus.

Sicherheits- und

Bedienhinweise beachten

Lesen Sie, als Benutzer theses Gerätes,these Betriebsanleitung vor der ersten Anwendung sorgfältig durch.Handeln Sie danach und bewahren Sie diese für spätere Anwendung auf. Erlauben Sie niemals Kindern oder anderen Personen, die diese Bedienungs-anleitung nicht kennen, das Gerät zu benutzen.

Geben Sie die Bedienungsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.

Allgemeine Sicherheitshinweise

In this dem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzeln Geräteile, Funktionen oder Tätigkeiten beziehen, finden Sie an der jeweiligen Stelle dieser Anleitung.

Sicherheitshinweise und Anweisungen zum Motor, Akku und Akkuladegerät finden Sie im mitgeliefertem Motorenhandbuch.

Vor der Arbeit mit dem Gerät

Personen, die das Gerät benutzen, * dürfen nicht unter dem Einfluss von Rauschmitteln, wie z. B. Alkohol, Drogen oder Medikamenten * stehen .

Personen unter 16 Jahren dürfend das Gerät nicht bedienen oder sonstige Arbeiten, wie z. B.

Warten, Reinigen, Einstellen, and dem Gerät ausführren - örtliche Bestimmungen können das Mindestalter der Benutzer festlegen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut.

Lagern Sie Kraftstoff nur in damit zugelassenen Behältern und nie in der Nähe von Heizquellen (z. B. Öfen oder Warmwasser-speichern). Tanken Sie das Gerät nur im Freien.

Tanken Sie das Gerät nie bei laufendem oder bereits Motor. Tauschen Sie beschädigten Auspuff, Tank oder Tankdecke aus.

Prufen Sie vor Gebrauch,

• ob die Grasfangeinrichtung Funktioniert und die Auswurfklappe richtig schließt.

Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen.

• ob Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nur satzweise austauschen halten, um Unwuchten auszuschreiben.

Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akku darf nur von diesen Ladegerät geladen werden.

Ersatzteile und Zubehör müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie davon nur Originalersatzteile und Originalzubehör oder die vom Hersteller zugelassen. Ersatzteile und Zubehörteile. Reparaturen ausschließlich von einer Fachwerkstatt ausfuhren halten.

Während der Arbeit mit dem Gerät

Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung,tragen,wie beispielsweise:

• Sicherheitschuhe,
• Lange Hosen,
• enganliegende Kleidung,
  Gehorschutz,
  Schutzbrille.

Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerät angebracht sein.

An den Sicherheitseinrichtungen keine Veränderungen vornehmen. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschrieben und angelieferten technischen Zustand.

Verändern Sie niemals die worksbeitig voreingestellen Motoreinstellungen.

Vermeiden Sie offenes Feuer,
Funkenbildung und rauchen Sie
nicht.

Vor allen Arbeiten an\ diesen Gerät

Zum Schutze vor Verletzungen vor allen Arbeiten (z. B. Wartungs- und Einstellarheiten) und Transport (z. B. haben oder tragen) an thisem Gerät

den Motor abstellen,
- den Zündschlüssel (falls vorhanden) abziehen,
- abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- den Startakku vom Motor entfernen,
- die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten.

Nach der Arbeit mit dem Gerät Verlassen Sie das Gerät nie, ohne den Motor abzustellen und -falls vorhanden - den Zündschlüssel abzuziehen.

Sicherheitseinrichtungen

Bild 1

Gefahr

Benutzen Sie niemals ein Gerät mit beschädigten oder ohne angebaute Sicherheitseinrichtungen.

Sicherheitsbügel (1)

Der Sicherheitsbügel dient ihrer Sicherheit, um Motor und Schneidwerk im Notfall sofort zu stoppen. Esarfichtnversucht werden, seine Funktion zu umgehen.

Auswurfklappe (2) oder Prallschutz (3)

Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder herausgeschleuderte feste Gegenstände. Das Gerätarf nur mit Auswurfklappe oder Prallschutz betrieben werden.

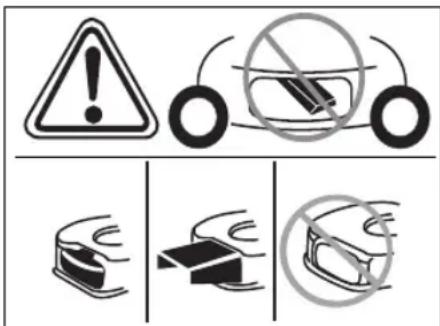

Symbole am Gerät

Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole:

Achtung! Vor Inbetriebnahme Bedienungsanleitung lessen!

Dritte aus dem Gefahrenbereich fernhalten!

Motor ausschalten und Zündschlüsselziehen vor allen
Arbeiten am Gerät und bevor Sie das Gerät verlassen.
Zusätzliche Hinweise im Kapitel „Zu ihrer Sicherheit" beachten.

Vor Arbeiten an den Schneidwerkzeugenden Zündkerstensteckerziehen! Finger und Füffe von den Schneidwerkzeugen fernhalten! Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen das Gerät ausschalten und den Zündkerstensteckerziehen.

Verletzungsgefahr - nur mit angebautem Prallschutz arbeiten.

Verletzungsgefahr - nur mit angebautem Heckbügel arbeiten.

Verletzungsgefahr - nur mit angebautem Auswurf arbeiten. Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand.

Symbole in der Anleitung

In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole:

Gefahr

Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährung von Personen besteht.

Achtung

Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und die einen Schaden am Gerät nach sichziehen können.

Hinweis

Kennzeichnet wichtige Informationen und Anwendungstipps.

Montieren

Die Montage des Gerätes wird auf einem separatem Beiblatt in Bildern dargestellt.

Entsorgungshinweis

Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen.

Bedienen

Beachten Sie auch die Hinweise im Motorenhandbuch.

Gefahr

Unfall

• Personen, insbesondere Kinder, oder Tiere dürfen beim Mahen nie in der Höhe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände.

Sturz

• Führn Sie das Gerät nur im Schrittempo.
• Seien Sie besonderss vorsichtig, wenn Sie rückwärts mahren und das Gerät zu sichziehen.
• Beim Mahen an steilen Hangen kann das Gerät kippen und Sie können sich verletzen.
  Mahren Sie quer zum Hang, niemals auf- und abwärts.
  Mahren Sie nicht an Hangen mit einer Neigung von mehr als 20%.
• Seien Sie entsprechens vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen gute Stand.
• Es besteht Verletzungsgefahr beim Mahen in Grenzbereichen. Mahen in der Höhe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mahen den Sicherheitsabstand ein.
• Beim Mähen von feuchtem Gras kann das Gerät durch verminderte Bodenhaftung rutschen und Sie konnen stürzen. Mähen Sie nur, wenn das Gras trocken ist.
• Arbeitsen Sie nur bei Tageslicht oder beiGreaterkunstlicher Beleuchtung.

Verletzung

• Der durch die Führungsholme vorgegebene Sicherheits-abstand zum umlaufenden Werkzeug ist stets einzuhalten.
• Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm.

-Fuhren Sie niemals Hande oder FüBe an oder unter sich drehende Teile.
- Benutzen Sie das Gerät nicht bei schlechten Witterungsbedingungen, wie z. B. Regenoder Gewittergebung.
- Stopen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab:

• bevor Sie das Gerät kippen,
• zum Transport über andere Flächen als Gras,

• Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Startakku vom Motor entfern, Motor abkühlen halten und Zündkerzensteckerziehen,

• bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen,

• bevor Sie den Rasenmaher überprüfen, reinigen, einstellen oder Arbeiten an dem Gerät durchfuhren,
• wenn ein Fremdkörper getroffen wurde. Rasenmäher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen,
• falls das Gerät anfängt ungewöhlich stark zu vibrieren. Überprüfen Sie das Gerät sofort.

-Heben oder tragen Sie niemals ein Gerät mit laufendem Motor.
- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
Wird ein Fremdkörper (z. B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motor sofort abstellen. Gerät vor dem weiteren Betrieb von einer Fachwerkstatt auf Schäden untersuchen lässt.
- Bei Sichelmahern nie vor Grasauswurföffnungen stellen.

Geräte mit Grasfang:

• Beim Abnehmer des Grasfanges können Sie sich oder andere durch herausgeschleudertes Mahgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab.

Erstickungsgefahr durch Kohlenmonoxyd.

Lassen Sie den Verbrennungsmotor nur im Freien laufen.

Explosion und Brandgebung

-Benzindampfe sind explosiv, und Benzin ist hochgradig entflammbar.
- Füllen Sie Kraftstoff ein, bevor Sie den Motor starten. Halten Sie den Tank bei laufendem oder bei noch freiem Motor geschlossen.
-Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühtem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Si nicht.Tanken Sie das Gerät nur im Freien.
- Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzten Flüche entfernen und warten, bis sich die Kraftstoffdämpfe verflüchtigt haben.
- Um Brandgefahr zu vermeiden, halten Sieitte folgende Teile frei von Gras oder austretendem Öl:

-Motor
-Auspuff
-Batterien/Akkus
-Benzintank.

Stolpergefahr

• Führn Sie das Gerät nur im Schrittempo.

Achtung

Schaden am Gerät

-Steine,herumliegendeAste oder ahnliche Gegenstände konnen zu Schaden am Gerat und der Funktionswise fuhren. Entfernen Sie feste Gegenstande vor jedem Einsatz aus dem Arbeitsbereich.
-Betreiben Sie das Gerat nur in einwandfreiem Zustand.

Führer Sie vor jedem Betreibene Sichteprüfung durch.

Kontrollieren Sie besonderss Sicherheitsein-richtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben.

• Niemals einen Akku verwenden, der verformt, fallen gelassen oder beschädigt ist.
  -Akku und Ladegerat keinem Regen oder Feuchtigkeit aussetzen.

i Betriebszeiten

Beachten Sie die nationalen/ kommunalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei ihrer zuständigen Behörde erfragen).

i Positionsangaben
Bei Positionsangaben am Gerät (z. B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus.

Vor der ersten Inbetriebnahme Motoröl eingullen

Achtung

Das Gerät wird aus Transportgründen ohne Motorenöl ausgeliefert.

• Daher vor der ersten Inbetriebnahme Motorenöl einfllen, siehe Motorenhandbuch.

Akku laden

(Geräte mit Elektrostart)
Beachten und befolgen Sie alle
Hinweise und Informationen
bezüglich Akku und Ladegerät aus dem Motorenhandbuch.

Gefahr von Verzutung/Vergiftung

In Extremfalen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden.

Stromschlaggefahr

Überprüfen Sie das Ladegerät vor jeder Gebrauch auf äußertliche Beschädigungen. Benutzen Siemials ein beschädigtes oder fallen gelassenes Ladegerät.

Achtung

Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladegerats mit 220-230 V und 50 Hz betrieben wird.
- Akku und Ladegerät vor Feuchtigkeit, Regen, Schnees sowie Frost schützen.
- Akku nur in gut belufteten und trockenen Räumen laden.
-Ladegerat nach Entnahme des Akkus vom Netz trennen.
- Niemals Gegenstände in die Kontakte des Akkus stecken.
Vor allen Arbeitsen am Ladegerät ist diese vom Netz zu trennen.
- Akku und Ladegerät nicht öffnen. Alle Arbeiten an Akku und Ladegerät von einer Fachwerkstatt ausführten halten.

Bild 2

Vor dem ersten Gebrauch des Gerätes den Akku ca. 1 Stunde laden. Nur das im Lieferumfang enthaltene Ladegerät verwenden.

i Hinweis

Umfangreiche Informationen bezüglich Ladevorgang und Akkuzustandsanzeige entnehmer Sie dem Motorenhandbuch.

Entsorgungshinweis für das Ladegerät

Das Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften.

Einstellarheiten vor jedem Betreiben

Verletzungsgefahr

-Motor abstellen,
-Zundschlussel (falls vorhanden) ziehen,
- Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein,
-Zündkerzenstecker am Motorziehen, um ein versehentlichesStarten des Motors zu verhindern,
- Startakku vom Motor entfernen.

Grasfang einhängen

(nur bei Geräten mit Grasfang) Bild 11

Auswurfklappe anheben und Grasfang einhängen.

Schnitthöhe einstellen

Achtung

Schnitthöhe bei unebenem
Gelände so wahlen, dass das
Schneidmesser niemals mit dem
Erdreich in Kontakt kommt.
Bild 3

Schnitthöhe des Grases nach Wunsch einstellen.

Einstellmöglichkeit (je nach Modell) von ca. 3 cm bis maximal 9 cm.

Hinweis

Bei Geräten mit Einzelradverstellung alle Räder auf die gleiche Höhe einstellen. Modell A

Räder in gewünschter Position befestigen.

Modell B

Lascheziehen und ingewünschterPositioneintrasten. Modell C
Hebel der Zentralhohenverstellung vor- oder zurückschieben und in gewünschter Position einrasten.

Vorderraderverriegeln

(nur Geräte mit verriegelbaren Vorderträdern)

Bild 4

Räder zum Geradeausfahren verriegeln - Räder nach vorne stellen und Bügel ins große Loch. Räder frei beweglich - Bügel ins keine Loch.

Tanken und Ölstand prufen

• Benzin, bleifrei tanken (siehe Motorhandbuch).
  Kraftstofftank hochstens bis 2 cm unter der Unterkante des Einfullstutzens fullen.
  Kraftstofftank fest verschlieben.
• Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch).

Batteriefach am Motor reinigen

Fremdkörper und Verschmutzungen am Batteriefach mit Lappen und Bürste entfern.

Motor starten

Bild 5

Gefahr

Zum Schutz vor Verletzungen, - den Motor nicht starten, wenn Sie vor dem Auswurf stehen;
- Hände und Fübe vom Schneidwerk fernhalten;
- bringen Sie niemals Hände, Fübe oder andere Körperteile in die Nähe sich drehender Teile. Halten Sie sich immer entwickel. Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus. Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Fläche mit möglichst kurzem oder weniger Gras abstellen.

i Hinweise zum Motor

• Beachten Sie die Informationen im Motorenhandbuch.
• Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. Der Motor lauft immer mit optimaler Drehzahl.

Startakku in das Batteriefach am Motor einsetzen, bis er einrastet - Bild 5A.
- Benzinhahn öffnen (falls vorhanden).
Gashebel (falls vorhanden) auf /max stellen - Bild 5B.
Hinter dem Gerät stehend - Sicherheitsbügel drücken und halten - Bild 5C.
Zündschlüssel am Führungs-holm betätigten, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nachsten Versuch mind. 1 Minute warten) - Bild 5C.

Wenn der Motor lauft:

• Nach dem Starten des Motors den Gashebel (falls vorhanden) zwischen max und min schieben, um den Motor kurz warmlaufen zu halten.
  Zum Rasenmähen den Gashebel (falls vorhanden) auf Vollgas stellen.

i Hinweis

Weitere Informationen bezüglich der Bedienung des Motors konnen Sie dem Motorenhandbuch entnehmen.

Motor stoppen

Bild 7

Gashebel (falls vorhanden) in Stellung min.
- Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit.

Mit dem Gerät arbeiten

Radantrieb ein-/ausschalten (nur bei Geräten mit Radantrieb) Bild 6A, B, C

Ratantrieb einschalten

Hebel/Bügelziehenundhalten.

Ratantrieb ausschalten

Hebel/Bügel loslassen.

i Hinweis fur Geräte entsprechend Bild 6C

Zum Ein-/Ausschalten konnen sowohl der linke als auch der rechte Hebel bzw. auch beiden Hebel zusammen benutzt werden.

i Hinweis

Konstruktiv bedingt kann es vorkommen, dass bei Zurückziehen des Gerätes die Hinterträder einen erhöhten Widerstand aufweisen. Dabei handelt es sich nicht um einen Fehler des Gerätes, sondern um ein technisch bedingtes Verhalten.

Abhilfe (je nach Modell): Gerät ohne gezogenen Antriebsbügel zunachst ein weniger vorwärts schieren, anschließend ruckwärts.

Antriebsgeschwindigkeit des Radantries verändern

(jenachAusfuhrung)

Achtung

Schaden am Gerät

Einstellung nur bei laufendem

Motor vornehmen.

Bild 6D, E

Mit keinem Hebel zwischen verschieden Geschwindigkeitsstufen wahlen (1/min/ und 4/max/

Bild 6F, G

Mit Hebel zwischen Geschwindigkeitsstufen wahlen (1/min/ und 4/max/).

Hinweis

Technisch bedingt kann es vorkommen, dass sich die Geschwindigkeit bei stehendem Gerät nur schwer verändern{lsst. Abhilfe: Antriebsbugel ziehen und Geschwindigkeitsstufe wahlen.

Grasfang abnehmen und entleeren

(bei Geräten mit Grasfang) Bild 11

Wenn Schnittgut am Boden liegenbleibt oder die Fullstandsanseige (optional, Bild 12) anzeigt, dass der Korb voll ist:

• Sicherheitsbügel loslassen und warten, bis der Motor steht.
  Auswurfklappe anheben und Grasfang aushängen.
  Inhalt ausleeren.

Ohne Grasfang arbeiten

Wenn Sie den Grasfang abnehmer, klapt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unter ausgeworfen.

Umrüstenz zum Mulchen

(bei Geräten mit optionalem Mulchzubehr)

Geräte mit Heckauswurf:

Bild 8A

Auswurfklappe anheben.
Grasfang abnehmen.
- Mulch-Keil einsetzen (je nach Modell).

Ausbuwurfklappe ablassen.

i Hinweis

Modelle mit integrierter Mulchfunktion benötigen keinen separates Mulchkeil - diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B).

Geräte mit Seitenauswurf: Bild 9

• Prallschutz/Mulchverschluss an Stelle des Seitenauswurfs montieren (Bild 9A) oder
• Seitenauswurf entfernen - Prallschutz/Mulchverschluss schließt automatisch (Bild 9B).

Geräte auf seitlichen Auswurf umrüsten

(jenachAusfuhrung)

Wenn vorhanden: Grasfang abnehmer und Heckauswurfklappe ablassen.
- Prallschutz/Mulchverschluss anheiten und Seitenauswurf montieren (Bild 9C).

Nach dem Arbeitsende

Zündschlüssel (falls vorhanden) abziehen.
- Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist.
- Benzinhahn schlieben (falls vorhanden - siehe Motorenhandbuch).
Zündkerzenstecker am Motorziehen.
Grasfang entleeren.
Startakku vom Motor entfernen - Bild 16.
- Akku bei Bedarf nachlagen. Bild 17 Zum Prufen des Akku-Ladezustandes die Taste (1) am Akku drücken. Die LED (2) zeigen den ungebahren Ladezustand an. Bei einer blinkenden LED den Akku sofort laden.

i Hinweis

Geräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen.

Tips zur Rasenpflege

Einige Tips, damit Ihr Rasengesund und gleichmäßig wachst.

Mähen

Rasen besteht aus verschieten Grasarten. Wenn Sie halten, wachsen verstärkt Grasser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie setzen mieren, entwickeln sich verstärkt hochwachsende Grasser und andere Wildräuter (z. B. Klee, Gänseblümchen).

Die Normalhöhe eines Rasens liegt bei ca. 4-5 cm. Mähen sollen man nur 1/3 der Gesamthöhe; also bei 7-8 cm auf Normalhöhe schneiden.

Den Rasen möglichst nicht kürzer als 4 cm schneiden, sonst schädigt man bei Trockenheit die Grasnarbe.

Hoch gewachenes Gras (z. B. nach demUrlaub) etappenweise auf Normalhöhe mAHen. Beim MAHen die Schneidbahnen immer etwas überlappen halten.

Mulchen (mit Zubehör)

Das Gras wird beim Mähen in keine Stücke (ca. 1 cm) geschritten und bleibt liegen. Dem Rasen bleiben wie Nährstoffe erhalten.

Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mahren". Nachfolgende Hinweise beim Mulchen beachten:

• Kein nasses Gras mahren.
• Nie mehr als 2 cm der Gesamtgraslänge abmären.
• Langsam fahren.
• Maximale Motordrehzahl nutzen.
• Schneidwerk regelmäßig reinigen.

Transportieren

Kurze Strecken von Hand

Gefahr

Gegenstände können vom drehenden Schneidwerk erfasst und weggeschleudert werden und dadurch Schaden verursachen.

Um das Gerät über andere Flächen als Gras zu bewegen, vorher den Motor stoppen.

Mit einem Fahrzeug

Gefahr

Vor jedem Transport Motor stoppen und abkühlen halten. Den Zündkerzensteckerziehen.

Transportieren Sie das Gerät nicht in gekippter Stellung.

Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtiges Verrutschen.

Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein.

Geräte mit klappbarem Holm:

Bild 10

Zum leichteren Verstauen den Lenkerholm zusammenklappen.

Warten/Reinigen

Gefahr

Zum Schutze vor Verletzungen vor allen Arbeitsen an dem Gerät
den Motor abstellen,
-Zundschlussel (falls vorhanden) abziehen,
- abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- Startakku vom Motor entfern,
- die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachteten.

Gefahr

Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneidmessers, nur durch eine Fachwerkstatt ausführten halten (Spezialwerkzeuge erforderlich).

Anzugsdrehmoment der Messerschraube:

-51-68 Nm (Rasenmacher mit Stahlgehäuse)
-36-44 Nm (Rasenmacher mit Kunststoffgehäuse)

Achtung

Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht.

Warten

Achtung

Beachten Sie die Wartungsvorschriften im Motorenhandbuch.
Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten.
Jegliche Reparaturen nur von einer Fachwerkstatt ausführten halten.

Achtung

Umweltgefahrendurch Motorenöl.

Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder einem Entsorgungsunternehmen ab.

Umweltgefahrendurch Batterien/Akkus.

Verbrauchte Batterien/Akkus gehorenicht in den Hausmull. Geben Sie verbrauchte Batterien/Akkus bei Ihr hem Handler oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevor das Gerät verschrottet wird.

i Hinweis

Beachten Sie die Kontroll- und Wartungsintervalle im Motorenhandbuch.

Je nach Modell ist ihr Gerät mit einer elektronischen Wartungs-anzeige ausgestattet (Bild 13).

Beachten Sie die entsprechenden Wartungsanzeigen, zusätzlich zu den schriftlichen Wartungs-hinweisen. Bedienung sowie weitere Informationen entnahmen Sieitte der separates Bedienungsanleitung, die der Wartungsanzeige beiliegt.

Vor jedem Betrieb

• Ölstand prüfen, bei Bedarf auffullen.
  Schraubverbindungen auf festen Sitz prufen, bei Bedarf festziehen.
• Sicherheitseinrichtungen prufen.
  Fremdkörper und Verschmutzungen vom Batteriefach am Motor mit Lappen und Bürste entfern.

Eingriffspunkt der Kupplung prufen:

(nur bei Geräten mit Radantrieb)

• Bei laufendem Motor und ausgeschalteten Radantrieb darf sich das Gerät nicht vorwärts bewegen.

• Bei laufendem Motor und eingeschaltetem Radantrieb soll das Gerät vorwärts fahren.

Bild 15

Bei Bedarf Eingriffspunkt mit Rändelrad/Stellmutter am Radantriebshebel (je nach Ausführung an der Unterseite der Schaltkonsole) oder Bowdenzug einstehen.

i Hinweis

Bei einigen Modellen ist keine Einstellmöglichkeit vorhanden.

Nach den ersten

2-5 Betriebsstunden

Öl wechseln, siehe beiliegendes Motorenhandbuch.

Nach jedem Mahren oder bei Bedarf

Akku nachladen.

Einmal pro Saison

Ol wechseln, siehe beiliegendes Motorhandbuch.
Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren.
Lassen Sie am Ende der Saison das Gerät von einer Fachwerkstatt überprüfen und warten.

• Lassen Sie Akku und Ladegerät regelmäßig (mind. 1x jährlich) von einer Fachwerkstatt überprüfen.

Reinigen

Achtung

Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden.

Verwenden Sie zum Reinigen keinen Hochdruckreiniger.

Grasfang reinigen

(nur bei Geräten mit Grasfang)
Am einfachsten ist die Reinigung direkt nach dem Mähen.

Den Grasfang abnehmen und entleeren.
Der Grasfang kann mit einem kräftigen Wasserstrahl (Gartenschlauch) gereinigt werden.
Den Grasfang vor dem nachsten Benutzen gründlich trocknen lessen.

Rasenmacherinigen

Gefahr

Beim Arbeitsen am Schneidwerk können Sie sich verletzen. Tragen Sie zu ihrem Schutz Arbeitschandschuhe.

Achtung

Kippen Sie das Gerät immer so, daß die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entstehen.

Das Gerät nicht mit Wasser abspritzen, da sonst elektrische Teile beschädigt werden können.

Akku und Ladegerät vor Feuchtigkeit schützen.

Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen.

Batteriefach am Motor reinigen

Fremdkörper und Verschmutzungen vom Batteriefach am Motor mit Lappen und Bürste entfern.

Geräte ohne Deckwaschsystem:

Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen.

Das Gerät auf die Räder stellen und alle sightbaren Gras- und Schmutzrückstände entfern.

Geräte mit Deckwaschsystem: Bild 14

Rasenmacher with Deckwaschsystem sind mit einem Wasseranschluss ausgestattet. Damit konnen Grasreste von der Unterseite des Mahdecks abgeschült und Ablagerungen korrodierender Chemikalien verhindert werden. Nach dem Mahen wie folgt vorgehen:

Gerat auf eine ebene Fläche, frei von Geröll, Steinen usw. stellen.

i Hinweis

Auswurfschacht darf nicht gegen Hauser, Garagen u. A. gerichtet sein.

Einen handelsüblichen Schlauch-adapter (optional im Lieferumfang) an einen Wasserschlauch montieren und am Wasseranschluss des Mahdecks anschließen.
Wasser aufdrehen.
Motor starten und einige Minuten laufen halten.
Motor stoppen und Wasser-schlauch vom Gerät entfernen. Nach Beendigung des Reinigungsvorgangs:
- Motor starten und einige Minuten laufen setzen, um die Unterseite des Mahdecks zu trocknen.
Motor stoppen.

Stillegen

Gefahr

Explosions- und Brandgebung. Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoffdampfe mit offenem Feuer oder Funken in Berührung kommt konnen.

Achtung

Materialschäden am Gerät.

Lagern Sie das Gerät (mit abgekühltem Motor) nur in sauberen und trockenen Räumen.
- Schützen Sie das Gerät bei längerer Lagerung, z. B. im Winter, gegen Rost.

-Akku und Ladegerat an einem kühlen und trockenen Ort lagern.
- Akku und Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen.

Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird:

Kraftstoff in geeignetes Gefäbs ablassen und Motor stillegen wie im Motorenhandbuch beschrieben.

Achtung

Kraftstoff nur im Freien ablassen.

Gerat und Grasfang reinigen.
Alle Metallteile zum Schutz vor Rost mit einem geolten Lappen (harzfreies Öl) abwischen oder mit Spruhol einsprühen.
Akku laden.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihr Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufer oder die nachstgelegene Niederlassung.

Information zum Motor

Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungs-messung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/ Bedienerhandbuch des Motorherstellers.

Störungen erkennen und beheben

Störungen im Betrieb Ihres
Rasenmachers haben oft einfache
Ursachen, die Sie kennen sollen
und zum Teil selbst beheben
konnen. Im Zweifelsfall hilft Ohnen
Hr Fachhändler bereits weiter.

Problem Moggliche Ursache(n) Abhilfe

Motor springt nicht an. Gashebel steht nicht richtig. Gashebel auf Stellung oder CHOKE |N (bei kaltem Motor).
	Gashebel auf Stellung /max. oder START (bei warmem Motor).
Mäher steht in hohem Gras.äher auf eine Fläche mit niedrigem Gras stellen.
Kein Kraftstoff im Tank. Tank mit sauberem, frischen Kraftstoff füllen.
Zündkerzenstecker nicht aufgesteckt.	Zündkerzenstecker aufstecken.
Kraftstoff alt oder verschmutzt. Kraftstoff durch frischen ersetzen.
Luftfilter verschmutzt. Luftfilter reinigen.
Akku nicht richtig eingesetzt. Akku richtig in das Batteriefach am Motor einsetzen und einrasten halten.
Akku entladen. Akku mit mitgeliefertem Ladegerät laden.
Leitung beschädigt. Prüfen, ob elektrische Leitung in Ordnung ist.
Akku defekt.	Akku von einer Fachwerkstatt überprüfen halten.
Ungewöhnliche Geräusch (Rappeln, Rasseln, Klappern).	Schrauben, Muttern oder andere Befestigungsteile locker.
Erschütterungen, Vibrationen.	Messer lose.
	Messer beschädigt. Messer in einer Fachwerkstatt austauschen halten.
	Messer nicht richtig ausgewuchtet.
	Motorbefestigung locker.
Unsauberer Schnitt oder Drehzahl fällt ab.	Gras zu hoch.
Gras bleibt liegen oder Grasfang wird nicht voll.	Gras zu feucht.
	Auswurf verstopf.
	Messer stumpf.
	Ungenügende Motorleistung.
	Grasfang voll.
	Grasfang verschutzt.
Radantrieb Funktioniert nicht.	Keilriemen gerissen oder Getriebe defekt.
	Seilzug/Bowdenzug gerissen.

Inhoudsopgave

Vooruwveiligheid 33

Monteren 35

Bediening 35

Ter bescherming gegen verwondingen,

Accu en oplaadapparaat gegen vocht beschermen.

Reinig de machine indien möglich alsijd meteen na het maaien.

i Dane dotyczace kierunkow

• Se trage maneta/etrierul.si se tine.

Se elibereazamaneta/etrierul.
