HM400 - Grasmaaier MURRAY - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING HM400 MURRAY

Veiligheid	38
Montage	39
Bediening	40
Onderhoud	40

RAADPLEEG DE GARANTIEBIJLAGE DIE BIJ DEZE MACHINE WORDT GELEVERD VOOR PRODUCTGARANTIEGEGEVENS.

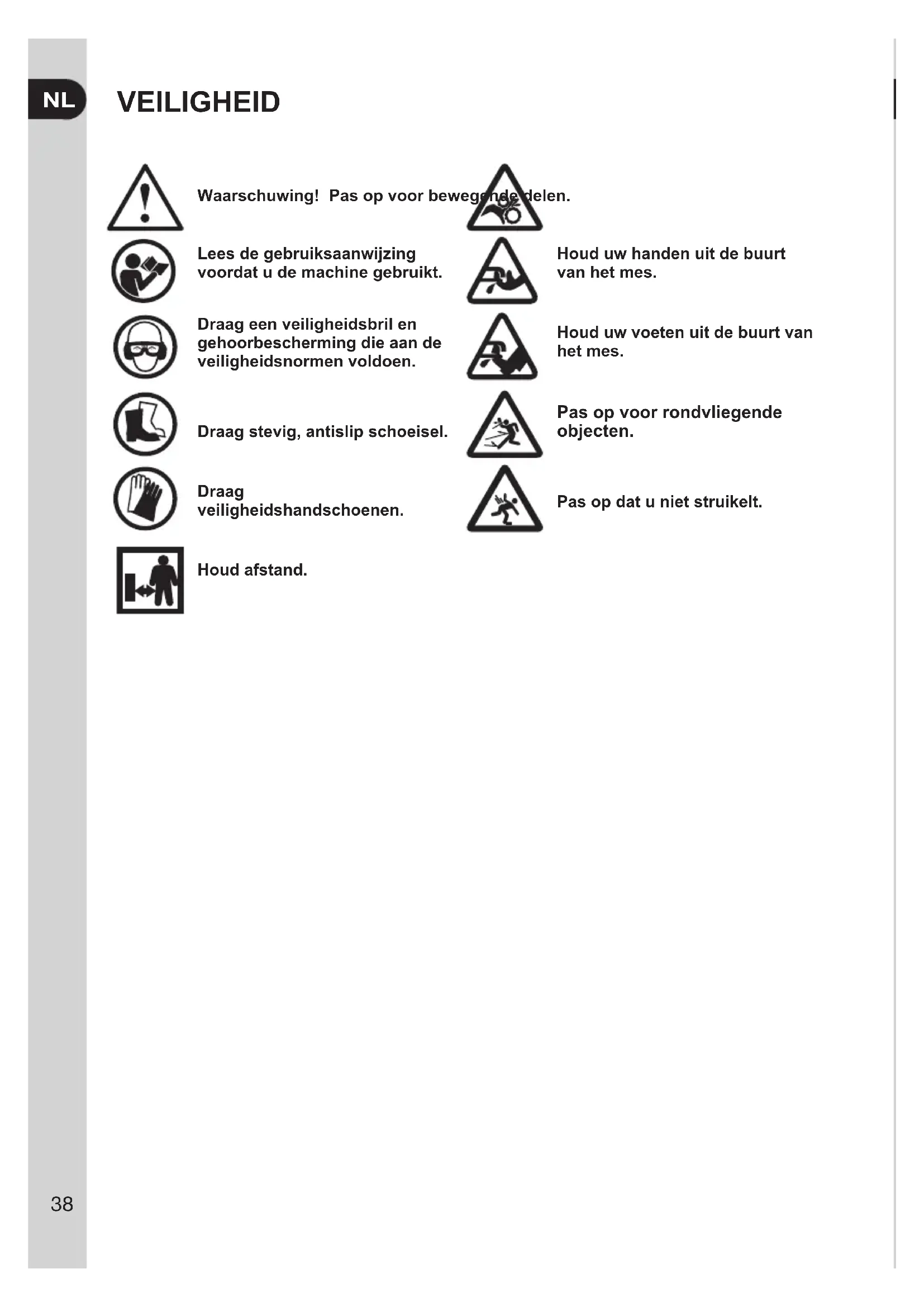

Waarschuwing! Pas op voor bewegende delen.

Lees de gebruiksaanwijzing voordat u de machine gebruikt.

Draag een veiligheidsbril en gehoorbescherming die aan de veiligheidsnormen voldoen.

Draag stevig, antislip schoeisel.

Draag veiligheidshandschoenen.

Houd uw handen uit de buurt van het mes.

Houd uw voeten uit de buurt van het mes.

Pas op voor rondvliegende objecten.

Pas op dat u niet struikelt.

Houd afstand.

BEOOGD GEBRUIK

• Dit product is alleen bedoeld voor thuis grasmaaien.
• De ronddraaiende messen moeten draaien wanneer de wielen draaien. Beide wielen moeten de grond raken tijdens het maaien.

OPMERKING:

• De maaier mag nooit worden bediend met de wielen van de grond. Het mag alleen worden gebruikt door vooruit te duwen op grondniveau en er niet op te rijden.
• Het mag niet worden gebruikt om iets anders te maaien dan gras gazon bij u thuis.
• Gebruik het product niet voor iets anders, behalve datgene waarvoor het is bedoeld.

Voorzorgsmaatregelen

• De volgende veiligheidsmaatregelen moeten strikt in acht worden genomen om het risico van schade of persoonlijk letsel te voorkomen.
• Zorg ervoor dat kinderen of mensen die niet vertrouwd zijn met deze instructies, de maaier gebruiken.
• Gebruik de maaier niet wanneer u moe, ziek of onder invloed van alcohol, drugs of medicijnen bent.
• Controleer voordat u de maaier gebruikt of de constructie van het mes niet versleten of beschadigd is. Beschadigde of versleten messen leveren een groot gevaar op.
• Controleer regelmatig alle bevestigingen. Zorg er altijd voor dat de maaier zich in een veilige werkende staat bevindt.
• Zorg ervoor dat het gazon vrij is van stokken, stenen, botten, draad en viezigheid voordat u gaat maaien. Deze kunnen door de messen worden rondgeslingerd en letsel of schade veroorzaken.
• Maai alleen bij goed daglicht.
• Stop met maaien voordat u de maaihoogte aanpast en wanneer u de opvangbak leegt.
• Maai het oppervlak van een helling dwars, nooit omhoog of omlaag. Wees uiterst voorzichtig bij het veranderen van richting op een helling. Maai niet op te steile hellingen.
• Loop met de maaier, ren nooit.

Voorzorgsmaatregelen

• Til de maaier nooit op, draag of kantel hem niet wanneer het mes draait.
• Raak nooit opzettelijk een obstakel zoals bomen of maai hoog onkruid, hoog en zwaar gras en verborgen voorwerpen zoals stokken. Uitglijden en struikelen als gevolg van plotselinge stops, oneffen ondergrond en ongebalanceerde bewegingen kunnen leiden tot ernstig letsel.

MONTAGE

Zie afbeeldingen 1 tot 3.

BEDIENING

Maai Tips.

1. Versleten of beschadigde messen verminderen de afwerking van het gazon en zullen niet goed snijden. Controleer en inspecteer ze regelmatig.
2. Om de maaiprestaties te behouden, moet u de maaier schoon houden en het te maaien gedeelte vrij van rommel houden.
3. Maai het gras regelmatig om te voorkomen dat het te lang wordt en het moeilijk wordt om de maaier vooruit te duwen.
4. Het snijpatroon moet van week tot week worden aangepast (bijvoorbeeld Noord-Zuid naar Oost-West).
5. Maai over het algemeen een derde deel van de graslengte van de bovenkant af gezien (ongeveer). Verder kan dit een slordige indruk en afwerking geven.
6. Loop in een goed, regelmatig tempo. Loop niet in een langzaam, onregelmatig tempo omdat de grasmaaier dan de neiging heeft om verstrikt te raken en door te slippen.

De Maaihoogte instellen.

Zie afbeeldingen 4 en 5.

ONDERHOUD

Het blad controleren/Aanpassen:

Pleeg nooit onderhoud dat niet wordt beschreven in deze handleiding. Alle reparatiewerkzaamheden moeten worden uitgevoerd door het Briggs & Stratton Geautoriseerd Servicecentrum.

Bezoek onze website:

www.sprintpower.eu

www.murray.com

Een paar beschermende handschoenen.

Een paar veiligheidslaarzen.

Onderhouden van de maaier

• Als de maaier abnormaal begint te werken of een vreemd voorwerp raakt - STOP dan met maaien. Inspecteer de maaier en messen op eventuele schade.
• Inspecteer regelmatig en controleer op versleten of beschadigde onderdelen. Vervang indien nodig.
• Controleer regelmatig alle toegankelijke bevestigingsmiddelen. Draai ze weer vast of vervang ze indien nodig.
• Het snijmechanisme van uw grasmaaier is al van tevoren ingesteld op de fabrieksinstelling.
• De messen moeten worden afgesteld als het gras niet netjes en gelijkmatig wordt afgesneden of als de maaier moeilijk vooruit te duwen is. Controleer altijd de prestatie van het maaier voor het gebruik en pas deze indien nodig aan.

Afbeelding 6 - Maaier ondersteboven weergave

• Houd de maaier op een stabiele en vlakke ondergrond.

• Houd handen en voeten uit de buurt van draaiende messen. Deze messen zijn scherp en kunnen ernstig letsel veroorzaken. Draag beschermende handschoenen wanneer u de messen aanraakt voor afstelling of onderhoudstaken.

• Draai de maaier ondersteboven zoals getoond in afbeelding 6. Maak de opvangbak en de handgreep los (indien nodig).

• Voer een strook papier (80 gsm) (A) van ongeveer 1 "tot 2" breed tussen de draaiende messen (B) en het vaste mes (C).

• Draai de roterende messen langzaam met de hand in de richting die wordt aangegeven door de pijl in afbeelding 6 en controleer of het papier wordt gesneden wanneer het eerste draaiende mes passeert. Herhaal dit proces voor de gehele lengte van het vaste mes en het papier dient netjes en gelijkmatig te worden gesneden. De messen werken als een schaar.

• Als het papier niet netjes en gelijkmatig wordt gesneden, gebruikt u een 4 mm inbussleutel (D) en draait u deze ongeveer 1/8 omwenteling rechtsom om de stelbout (E) aan beide zijden vast te draaien totdat de draaiende messen het vaste mes lichtjes schampen.
• Als de draaiende messen en het vaste blad contact maken en het moeilijk wordt om de draaiende messen met de hand te draaien, gebruikt u de inbussleutel en draait u deze naar links om de stelbout aan beide zijden los te draaien. Herhaal stap 2 & 3 ter controle.

OPMERKING:

• De stelbouten moeten op dezelfde manier worden afgesteld om een verkeerde uitlijning tussen de draaiende messen en het vaste mes te voorkomen.
• Draai de stelbouten niet te strak aan, omdat dit het vaste mes zou kunnen beschadigen.

Reinigen en Opslag

• Maak de maaier na elk gebruik grondig schoon met een zachte borstel.
• Gebruik geen water, oplosmiddelen, poetsmiddelen of agressieve schoonmaakmiddelen.
• Dompel de maaier of een deel ervan niet onder in water.
• Bewaar de maaier op een droge plaats.
• Plaats geen andere voorwerpen bovenop de maaier tijdens opslag.

De maaier kan niet los staan en zorg ervoor dat de maaier tij opslaan niet kantelt, valt of omrolt.

Problemen oplossen

Probleem Mogelijk	re den Correctie
Slecht maaien Versleten	of beschadigde messenOnregelmatig looptempo.Botte messenRuimte tussen de draaiende messen en het vaste mes is te groot	Neem contact op met het servicecentrumLoop in een goed, regelmatig tempoNeem contact op met het servicecentrumZie 'Verstellen van het Mes'
Abnormale geluiden	Versleten of beschadigde messenMaak bevestigingen losInterferentie tussen de draaiende messen en het vaste mes is te groot	Neem contact op met het servicecentrumZet opnieuw vast of vervangZie 'Verstellen van het Mes'
Lastig om vooruit te duwen	Versleten of beschadigde messenMaaihoogte instelling is te laagInterferentie tussen de draaiende messen en het vaste mes is te grootMessen beperkt door gras en opgehoopte viezigheid rond het maaigedeelte	Neem contact op met het servicecentrumVerhoog maaihoogte instellingZie 'Verstellen van het Mes'Maak het maaigedeelte schoon
