HM400 - Corta-relva MURRAY - Manual de utilização gratuito

Tipo de produto	Cortador de grama manual de rolo
Marca	Murray
Modelo	HM400
Uso pretendido	Corte de gramados residenciais
Tipo de lâmina	Lâmina rotativa (bobina) e contra-lâmina fixa
Largura de corte	40 cm
Altura de corte	Ajustável
Alimentação	Manual (empurrar)
Peso	Aproximadamente 12 kg
Segurança	Uso de óculos, proteção auditiva, calçados antiderrapantes e luvas recomendado
Manutenção	Limpeza com escova macia, não usar água
Armazenamento	Em local seco, sem objetos colocados sobre ele
Ajuste das lâminas	Com uma chave Allen de 4 mm
Acessórios incluídos	Coletor de grama
Garantia	Consulte o manual fornecido

Perguntas frequentes - HM400 MURRAY

Como ajustar a altura de corte do cortador de grama Murray HM400?

O ajuste da altura de corte é feito seguindo as instruções das figuras 4 e 5 do manual. Ajuste as rodas ou as manoplas conforme o modelo para obter a altura desejada.

Como ajustar as lâminas do cortador de grama?

Para ajustar as lâminas, vire o cortador de grama (figura 6). Use uma chave Allen hexagonal de 4 mm para girar o parafuso de ajuste no sentido horário para apertar ou anti-horário para soltar. O ajuste está correto quando o papel de teste é cortado limpo em todo o comprimento da lâmina fixa.

O que fazer se o corte não estiver limpo?

Um corte ruim pode ser devido a lâminas desgastadas ou cegas, ou a uma distância excessiva entre as lâminas. Verifique o estado das lâminas e ajuste-as conforme o procedimento de ajuste. Se o problema persistir, entre em contato com o serviço pós-venda.

Como fazer a manutenção do cortador de grama Murray HM400?

Limpe o cortador de grama após cada uso com uma escova macia. Não use água, solventes ou produtos agressivos. Armazene em local seco e não coloque nenhum objeto sobre ele. Verifique regularmente as fixações e o estado das lâminas.

Quais equipamentos de segurança devo usar?

Use óculos de proteção, proteção auditiva, calçados resistentes e antiderrapantes, bem como luvas de segurança em conformidade com as normas.

Posso cortar grama em uma inclinação?

Corte ao longo de uma inclinação, nunca subindo ou descendo. Tenha cuidado ao mudar de direção. Não use o cortador de grama em inclinações excessivamente íngremes.

Como armazenar o cortador de grama?

Guarde o cortador de grama em local seco. Não coloque nenhum objeto sobre ele e certifique-se de que não pode tombar ou rolar.

O cortador de grama está difícil de empurrar, o que fazer?

Verifique se a altura de corte não está muito baixa, se as lâminas não estão muito apertadas ou obstruídas por detritos. Limpe a área de corte e ajuste a regulagem das lâminas se necessário.

Posso usar o cortador de grama sem o coletor de grama?

Sim, você pode usar o cortador de grama sem o coletor, mas a grama cortada será deixada no gramado. Certifique-se de que o cortador seja usado empurrando apenas para frente.

O que fazer em caso de ruído anormal?

Um ruído anormal pode ser devido a lâminas desgastadas, fixações soltas ou contato excessivo entre as lâminas. Verifique e aperte as fixações, ajuste as lâminas ou entre em contato com o serviço pós-venda.

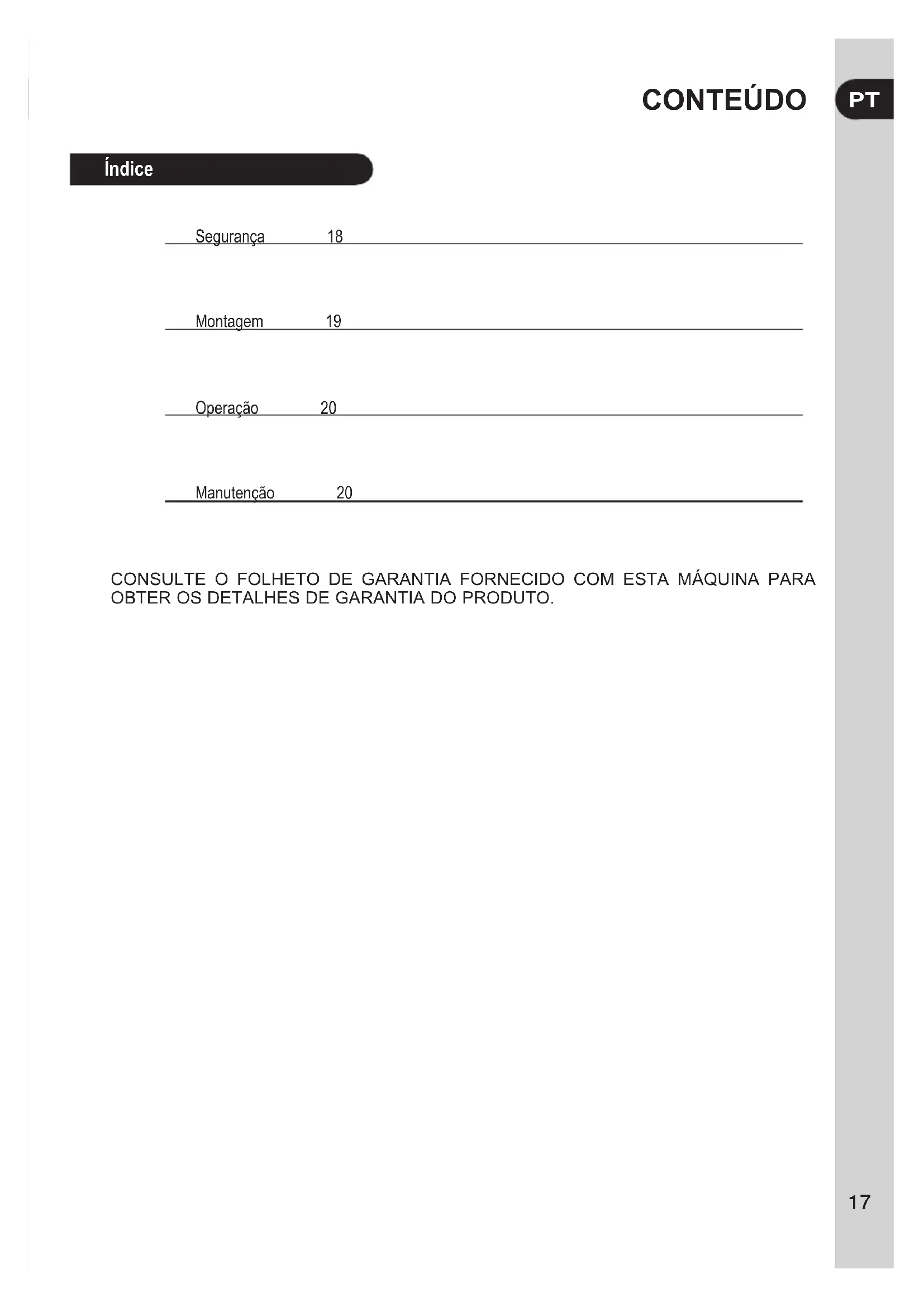

MANUAL DE UTILIZADOR HM400 MURRAY

Segurança	18
Montagem	19
Operação	20
Manutenção	20

CONSULTE O FOLHETO DE GARANTIA FORNECIDO COM ESTA MÁQUINA PARA OBTER OS DETALHES DE GARANTIA DO PRODUTO.

Aviso! Cuidado com as peças móveis

Leia as instruções de uso antes de operar a máquina.

Use óculos de proteção e proteção de ouvido que atendam aos padrões de segurança.

Use calçados resistentes e antiderrapantes.

Use luvas de segurança.

Mantenha as mãos longe da lâmina.

Mantenha os pés afastados da lâmina.

Cuidado com objetos voadores.

Mantenha-se afastado.

USO PRETENDIDO

• Este produto se destina apenas a cortar grama doméstica.
• As lâminas do rolo devem girar quando as rodas girarem. Ambas as rodas devem tocar o chão durante o corte.

OBSERVAÇÃO:

• O cortador nunca deve ser operado com as rodas fora do chão. Ele deve ser usado apenas o empurrando para frente no nível do solo e não se deve montar sobre o cortador.
• Ele não deve ser usado para cortar nada além de gramados domésticos.
• Não use o produto para qualquer tarefa, exceto para a pretendida.

Precauções

• As seguintes precauções de segurança devem ser estritamente observadas para evitar o risco de danos ou ferimentos pessoais.
• Não permita que crianças ou pessoas não familiarizadas com essas instruções usem o cortador.
• Não opere o cortador quando estiver fatigado, doente ou sob influência de álcool, drogas ou medicamentos.
• Antes de usar o cortador, verifique e assegure-se de que o conjunto da lâmina não esteja gasto ou danificado. Lâminas danificadas ou gastas são grandes perigos.
• Verifique todos os parafusos regularmente. Certifique-se sempre de que o cortador está em condições operacionais seguras.
• Certifique-se de que o gramado esteja livre de galhos, pedras, ossos, arame e detritos antes de cortar a grama. Estes podem ser lançados pelas lâminas e causar ferimentos ou danos.
• Corte apenas em boa luz do dia.
• Pare de cortar antes de ajustar a altura de corte e ao esvaziar o coletor de grama.
• Corte transversalmente à face de um declive, nunca para cima ou para baixo. Tenha muito cuidado ao mudar de direção em um declive. Não corte em declives excessivamente íngremes.
• Ande com o cortador, nunca corra.

Precauções

• Nunca levante, carregue ou incline o cortador quando a lâmina estiver girando.
• Nunca atinja intencionalmente um obstáculo, como árvores, ou corte ervas daninhas altas, grama alta e pesada, e objetos escondidos como varetas. Deslizamentos e tropeços resultantes de paradas repentinas, aterramento irregular e movimentos desequilibrados podem resultar em ferimentos graves.

MONTAGEM

1. Lâminas desgastadas ou danificadas reduzem o acabamento do gramado e não cortam corretamente. Verifique e os inspecione regularmente.
2. Para manter o desempenho de corte, mantenha o cortador limpo e a área a ser cortada sem detritos.
3. Corte a grama regularmente para evitar que ela se torne muito longa e dificulte a movimentação.
4. O padrão de corte deve variar de semana para semana (por exemplo, norte-sul a leste-oeste).
5. Como regra geral, apenas corte o terço superior do comprimento da grama (aproximadamente). Mais do que isso pode deixar uma aparência e acabamento desordenados.
6. Caminhe a um ritmo bom e constante. Evite andar em um ritmo lento e instável quando o cortador de rolos tende a se dobrar e derrapar.

Verificação/ajuste da lâmina:

Nunca tente manutenção que não esteja descrita neste manual. trabalho de reparo deve ser executado pelo Centro de Serviços Autorizado da Briggs & Stratton.

Por favor, visite o nosso site:

www.sprintpower.eu

www.murray.com

Um par de luvas de proteção.

Um par de botas de segurança.

Manutenção do cortador

• Se o cortador começar a operar de forma anormal ou se atingir um objeto estranho - PARE de cortar. Inspeção o cortador e as lâminas quanto a danos.
• Inspezione e verifique regularmente quaisquer componentes desgastados ou danificados. Substitua, se necessário.
• Verifique regularmente todos os parafusos acessíveis. Reaperte ou substitua, se necessário.
• O mecanismo de corte da sua máquina de cortar grama já está predefinido para a configuração de fábrica.
• As lâminas devem ser ajustadas se a grama não for cortada de forma limpa e uniforme ou se o cortador for difícil de empurrar. Sempre verifique o desempenho de corte antes de usar e ajuste, se necessário.

Imagem 6 - Vista de cabeça para baixo do cortador de grama

• Mantenha o cortador sobre uma superfície estável e plana.

• Mantenha as mãos e os pés afastados das lâminas rotativas. Essalâminas são afiadas e podem causar ferimentos graves. Ao manuas lâminas para tarefas de ajuste ou manutenção, use sempre luvas de proteção.

• Vire o cortador de cabeça para baixo, conforme mostrado na figura 6. Retire o coletor de grama e o conjunto da alça (se necessário).

• Alimente uma tira de papel (80gsm) (A) com cerca de 1" a 2" de largura entre as lâminas do rolo (B) e a lâmina fixa (C).

• Gire as lâminas do rolo lentamente com a mão na direção mostrada pela seta na figura 6 e verifique se o papel é cortado quando a primeira lâmina do rolo passar. Repita este processo durante todo o comprimento da lâmina fixa e o papel deve ser cortado de forma limpa e uniforme. As lâminas agem como uma tesoura.

• Se o papel não for cortado de forma limpa e uniforme, use uma chave sextavada Allen de 4 mm (D) e gire no sentido horário em aproximadamente 1/8 de volta para apertar o parafuso de ajuste (E) nos dois lados até que as lâminas escovem levemente a lâmina fixa.
• Se as lâminas do rolo e a lâmina fixa entrarem em contato e se tornar difícil girar as lâminas do rolo manualmente, use a chave Allen e a gire no sentido anti-horário para soltar o parafuso de ajuste dos dois lados. Repita os passos 2 e 3 para verificar.

OBSERVAÇÃO:

• Os parafusos devem ser ajustados igualmente para evitar o desalinhamento entre as lâminas do rolo e a lâmina fixa.
• Não aperte demais os parafusos de ajuste, pois isso pode danificar a lâmina fixa.

Limpeza e armazenamento

• Limpe o cortador após cada utilização usando uma escova macia.
• Não use água, solventes, polidores ou agentes de limpeza agressivos.
• Não mergulhe o cortador ou qualquer parte dele na água.
• Guarde o cortador em local seco.
• Não coloque outros objetos em cima do cortador durante o armazenamento.

O cortador não é autônomo e deve-se tomar cuidado para garantir que o cortador não tombe, caia ou role durante o armazenamento.

Solução de problemas

Problema Possíveis	causa Correção
Corte ruim Lâminas gasas	as ou danificadasRitmo irregular.Lâminas sem corteA folga entre as lâminas do rolo e a lâmina fixa é muito larga	Entre em contato com o Centro de ServiçosCaminhe a um ritmo bom e constanteEntre em contato com o Centro de ServiçosConsulte “Ajuste da lâmina”
Ruídos anormais Lâminas	gasas ou danificadasParafusos soltosInterferência demais entre as lâminas do rolo e a lâmina fixa	Entre em contato com o Centro de ServiçosReaperte ou substituaConsulte “Ajuste da lâmina”
Difícil de empurrar Lâminas	gasas ou danificadasO ajuste da altura de corte é muito baixoInterferência demais entre as lâminas do rolo e a lâmina fixaLâminas restringidas por grama e sujeira acumuladas ao redor da área de corte	Entre em contato com o Centro de ServiçosLevante o ajuste da altura de corteConsulte “Ajuste da lâmina”Limpe a área de corte
