BRUKSANVISNING HM400 MURRAY

SV Handgräsklippare Bruksanvisning 67

Innehållsförteckning

Säkerhet	68
Montering	69
Drift	70
Underhåll	70

SE GARANTISEDELN SOM LEVERERAS TILLSAMMANS MED DENNA MASKIN FÖR DETALJER KRING PRODUKTGARANTIN.

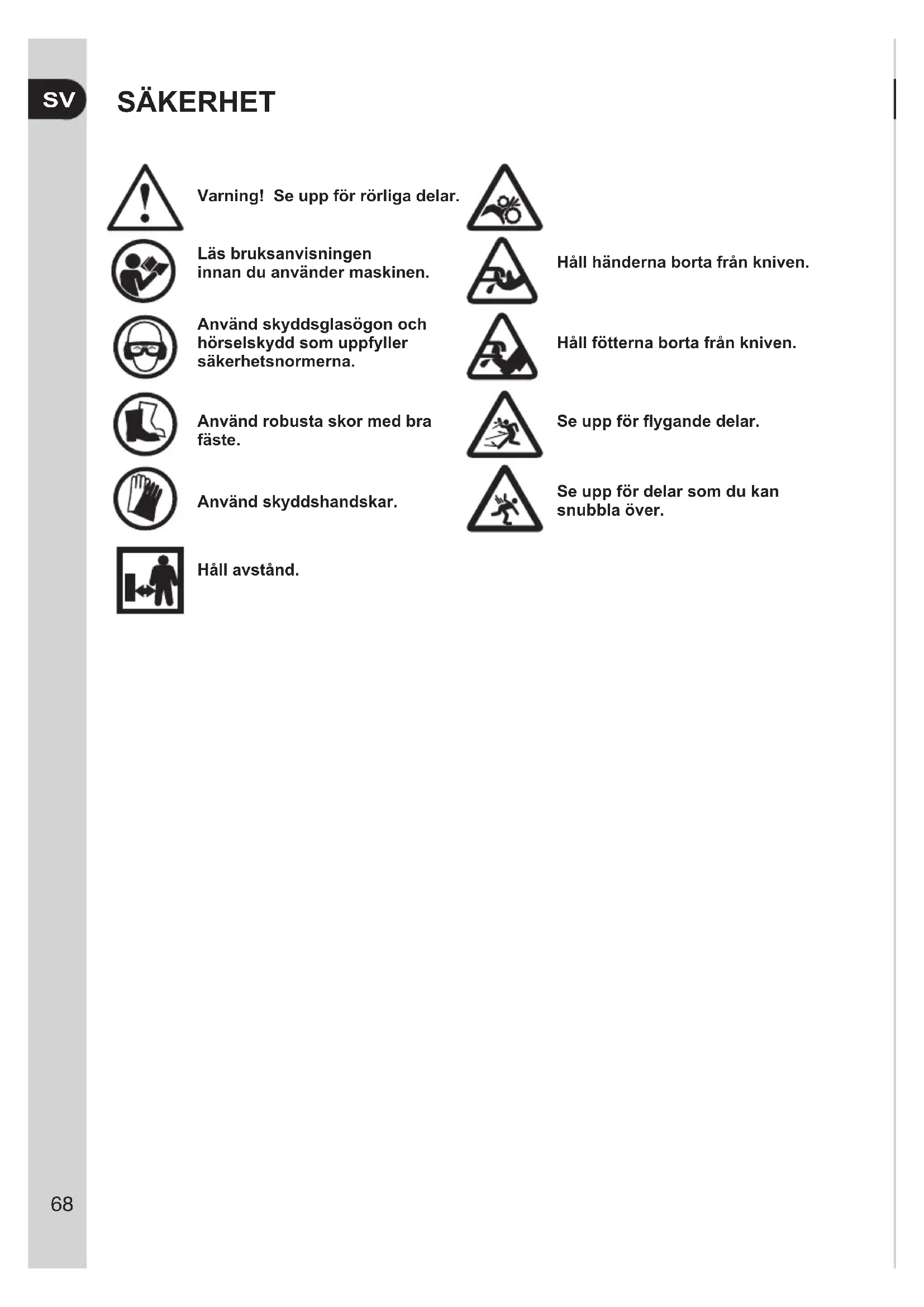

Varning! Se upp för rörliga delar.

Läs bruksanvisningen innan du använder maskinen.

Använd skyddsglasögon och hörselskydd som uppfyller säkerhetsnormerna.

Använd robusta skor med bra fäste.

Använd skyddshandskar.

Håll avständ.

Håll händerna borta från kniven.

Håll fötterna borta från kniven.

Se upp för flygande delar.

Se upp för delar som du kan snubbla över.

AVSEDD ANVÄNDNING

• Denna produkt är endast avsedd för gräsklippning vid hemmabruk.
• De roterande knivarna ska snurra när hjulen snurrar. Båda hjulen ska röra vid marken vid rörelse.
• Gräsklipparen ska aldrig användas när hjulen är ovanför marken. Den får endast användas genom att man skjuter den framåt på marknivå och man får inte åka på den.
• Den får inte användas för att klippa annat än gräsmattor för hemmabruk.
• Använd inte produkten för något annat än det som den är avsedd för.

OBSERVERA:

• Följande säkerhetsåtgärder måste följas noggrant för att undvika risk för skador eller personskador.
• Låt inte barn eller personer som inte är vana vid dessa instruktioner använda gräsklipparen.
• Använd inte gräsklipparen när du är trött, sjuk eller påverkad av alkohol, droger eller medicin.
• Kontrollera och se till att knivsammansättningen inte är sliten eller skadad innan du använder gräsklipparen. Skadade eller slitna knivar innebär stor fara.
• Kontrollera alla fästen regelbundet. Se alltid till att gräsklipparen är försatt i ett säkert driftläge.
• Se till att gräsmattan är fri från pinnar, stenar, benrester, vajrar och skräp innan du börjar klippa den. Sådana föremål kan slungas iväg av knivarna och orsaka skada eller defekter.
• Klipp endast gräsmattan i gott dagsljus.
• Sluta klippa innan du justerar skärhöjden och när du tömmer gräsuppsamlaren.
• Klipp längs med sluttningar, aldrig upp eller ner. Var ytterst försiktig när du byter riktning på en sluttning. Klipp inte starkt lutande sluttningar.
• Gå med gräsklipparen – spring aldrig.

• Lyft, bär eller luta aldrig gräsklipparen medan kniven fortfarande är i rörelse.
• Kör aldrig medvetet mot ett hinder så som ett träd, och klipp aldrig högt ogräs, långt och tungt gräs eller dolda föremål som pinnar. Man kan halka eller trampa snett som ett resultat av plötsliga hinder, ojämn mark och obalanserade rörelser, vilket kan leda till allvarliga skador.

MONTERING

Se bilderna 1 till 3.

DRIFT

Gräsklippningstips.

1. Slitna eller skadade knivar kommer att minska slutresultatet på gräsmattan och kommer inte att klippa ordentligt. Kontrollera och inspektera regelbundet knivarna.
2. För att upprätthålla klippningsprestandan, se till att hålla gräsklipparen ren och området som ska klippas fritt från eventuellt skräp.
3. Klipp gräset regelbundet för att undvika att det blir för långt, vilket gör det svårt att skjuta gräsklipparen framåt.
4. Klippmönstret bör varieras från vecka till vecka (t.ex. nord-syd till öst-väst).
5. Som regel klipps endast den övre tredjedelen av gräslängden (ungefär). Mer än detta kan ge ett slarvigt resultat.
6. Gå i en stadig, jämnt takt. Undvik att gå i en längsam, ostabil takt eftersom hjulgräsklipparen då tenderar att fastna och slira.

Justera klipplängden.

Se bilderna 4 och 5.

UNDERHÅLL

Kontrollera/justera kniven:

Utför aldrig underhåll som inte beskrivs i den här handboken. All reparationsarbete måste utföras av Briggs & Strattons auktoriserade servicecenter.

Besök vår webbsida:

www.sprintpower.eu

www.murray.com

Ett par skyddsstövlar. Ett par skyddsh

Underhåll av gräsklipparen

• Om gräsklipparen börjar fungera onormalt eller om den slår emot något främmande föremål - STÄNNA. Kontrollera om gräsklipparen eller knivarna uppvisar eventuella skador.
• Kontrollera regelbundet och titta efter eventuella slitna eller skadade komponenter. Ersätt vid behov.
• Kontrollera alla tillgängliga fästen regelbundet. Dra åt dem eller ersätt dem vid behov.
• Skärmekanismen på din gräsklippare är redan förinställd till fabriksinställningen.
• Knivarna bör justeras om gräset inte klipps ordentligt och jämnt, eller om gräsklipparen är svår att skjuta framåt. Kontrollera alltid skärprestandan före användning och justera om det behövs.

Bild 6 - Gräsklipparen i uppochnedvänt läge

• Ha gräsklipparen på ett stabilt, jämnt underlag.

• Håll händer och fötter borta från roterande knivar. Knivarna är vassa och kan orsaka allvarliga skador. Använd alltid skyddshandskar vid hantering av knivarna för justering eller underhåll.

• Vänd gräsklipparen upp och ned så som bild 6 visar. Lossa gräsuppsamlaren och handtaget (vid behov).

• Lägg en pappersremsa (80 gsm) (A) cirka 25–50 mm bred mellan de roterande knivarna (B) och den fasta kniven (C).

• Snurra långsamt de roterande knivarna för hand i pilens riktning i enlighet med bild 6 och kontrollera om papperet klipps av när den första roterande kniven passerar. Upprepa processen för den fasta knivens hela längd då papperet ska klippas rent och jämnt. Knivarna fungerar som en sax.

• Om papperet inte klipps rent och jämnt, använd en 4 mm insexnyckel (D) och vrid den medurs ungefär 1/8-dels varv för att dra åt justeringsbulten (E) på båda sidorna tills de roterande knivarna lätt rör vid den fasta kniven.
• Använd en sexkantig insexnyckel och vrid den moturs för att lossa inställningsbulten på båda sidor om de roterande knivarna och den fasta kniven kommer i kontakt med varandra och det blir svårt att snurra de roterande knivarna manuellt. Upprepa steg 2 och 3 för kontroll.

OBSERVERA:

• Justeringsbultarna bör vara likadant justerade för att undvika feljustering mellan de roterande knivarna och den fasta kniven.
• Dra inte åt justeringsbultarna för hårt eftersom det kan skada den fasta kniven.

Rengöring och förvaring

• Rengör gräsklipparen noggrant med en mjuk borste efter varje användning.
• Använd inte vatten, lösningsmedel, polermedel eller aggressiva rengöringsmedel.
• Sänk inte ned gräsklipparen eller någon del av den i vatten.
• Förvara gräsklipparen på ett torrt ställe.
• Placera inte andra föremål ovanpå gräsklipparen under förvaring.

Gräsklipparen kan inte stå av sig själv, så se till att gräsklipparen inte välter, ramlar eller rullar iväg under förvaring.

Felsökning

Problem Möjlig orsak Åtgärd
Klipper dåligt Utslitna e	er skadade knivarGår i ojämn takt.Slöa knivarMellanrummet mellan de roterande knivarna och den fasta kniven är för brett	Kontakta servicecenterGå i en stadig, jämnt taktKontakta servicecenterSe "Justera kniven"
Onormala ljud Utslitna	eller skadade knivarLösa fästenKontakten mellan den roterande kniven och den fasta kniven är för stor	Kontakta servicecenterDra åt eller ersättSe "Justera kniven"
Svårt att skjuta gräsklipparen framåt	Utslitna eller skadade knivarDen inställda klippningslängden är för lågKontakten mellan den roterande kniven och den fasta kniven är för storKnivarna hindras av gräs och smuts som samlats runt klippningsområdet	Kontakta servicecenterHöj den inställda klippningslängdenSe "Justera kniven"Rengör klippningsområdet
