Tack för ditt köp av Murray-produkten. Murray är stolt över kvaliteten och prestandan hos alla dess produkter.

Denna handbok med instruktioner hjälper till vid montering, säker drift och underhåll av produkten. Läs följande varningar för att säkerställa säkerheten och en lång livslängd av produkten.

WARNING

Du ska inte inte använda denna produkt förrän du har grundligt läst och fullständigt förstått alla instruktioner, säkerhetsbestämmelser mm i denna handbok. Underlåtenhet att följa dessa kan resultera i olyckor med elektrisk stöt, brand och/eller allvarlig personskada.

AVSEDD ANVÄNDNING

Denna produkt är endast avsedd för klippning av gräs för hemmabruk. Klippkniven ska rotera ungefär parallellt med marken över vilken den körs. Alla fyra hjul ska beröra marken under klippning. Det är en gräsklippare som man går bakom.

ANTECKNING: Gräsklipparen ska aldrig drivas med hjulen från marken. Den får inte dras eller åka på. Det ska inte användas för att klippa annat än gräsmattor.

Använd inte produkten för någon uppgift, förutom vad den är avsedd för.

Allmän säkerhet

Varning!

Läs anvisningarna för användning innan drift av maskinen.

Använd skyddsglasögon och öronskydd som uppfyller säkerhetsnormerna.

Använd robusta skor med halkskydd.

Använd skyddshandskar.

Använd inte maskinen i blöta förhållanden, skydda gräsklipparen från regn och fukt.

Se upp med föremål som slungas ut!

Se till att personer i närheten håller ett avständ på minst 50 '

(15m) bort och stoppa gräsklipparen om någon närmar sig.

Förvaras bort från värme och/eller öppen eld.

Akta dig för elektriska stötar vid laddning.

Läs anvisningarna innan du utför något underhållsarbete.

Vänta på att alla maskinens komponenter ska komma till ett helt stopp och ta sedan bort batteriet.

Håll händer och fötter borta från klippområdet. Kontakt med knivarna kan amputera händer och fötter.

Ska INTE kasseras med hushållsartiklar.

Använd aldrig gräsklipparen om inte gräsuppsamlaren eller skyddet är i läge.

Omgivningstemperatur på max 40°C.

Kasta inte in i vatten.

Funktioner och definitioner

Funktioner och medföljande delar

231

Säkerhet och hantering

Allmän säkerhet

232

Monteringsprocedurer

Kassering av produkt 234

Driftinstruktioner

Uppackning 234

Veckla ut och justera handtag 235

Montera gräsuppsamlare 235

Installera och ta bort

Mulcherplugg 236

Installera batteriet 236

Ta bort batteriet 237

Underhåll och skötsel

Start och stoppa 237

Justera klipphöjd

238

Snabbstartsguide 239

Tips för gräsklippning

240

Tips för mulchning 240

Felsökning

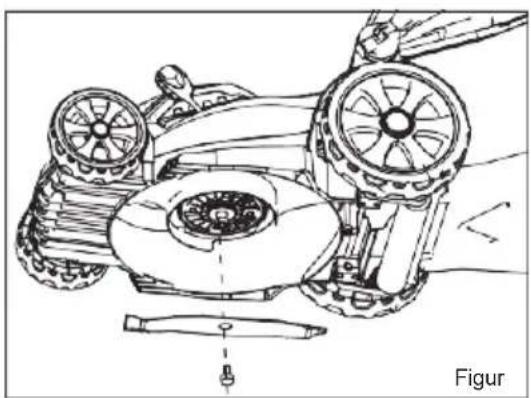

Byte av knivhållare

242

Rengöring 243

Förvaring

244

Service 244

Underhållsdiagram

245

Teknisk specifikation

Felsökning

246

Produktspecifikation 247

ANTECKNING: GARANTIDETALJER ANGES INTE I DENNA OPERATÖRSHANDBOK. SE ANDRA DOKUMENT SOM LEVERERAS MED DENNA GRÄSKLIPPARE FÖR GARANTIDETALJER.

GARANTIDOKUMENTEN KAN I NNEHÅLLA TEKNISKA S PECIFIKATIONER S OM SPECIFIKA FÖR VARJE MODELL SOM INTE ANGES I DENNA

OPERATÖRSMANUAL.

FUNKTIONER & DEFINITIONER

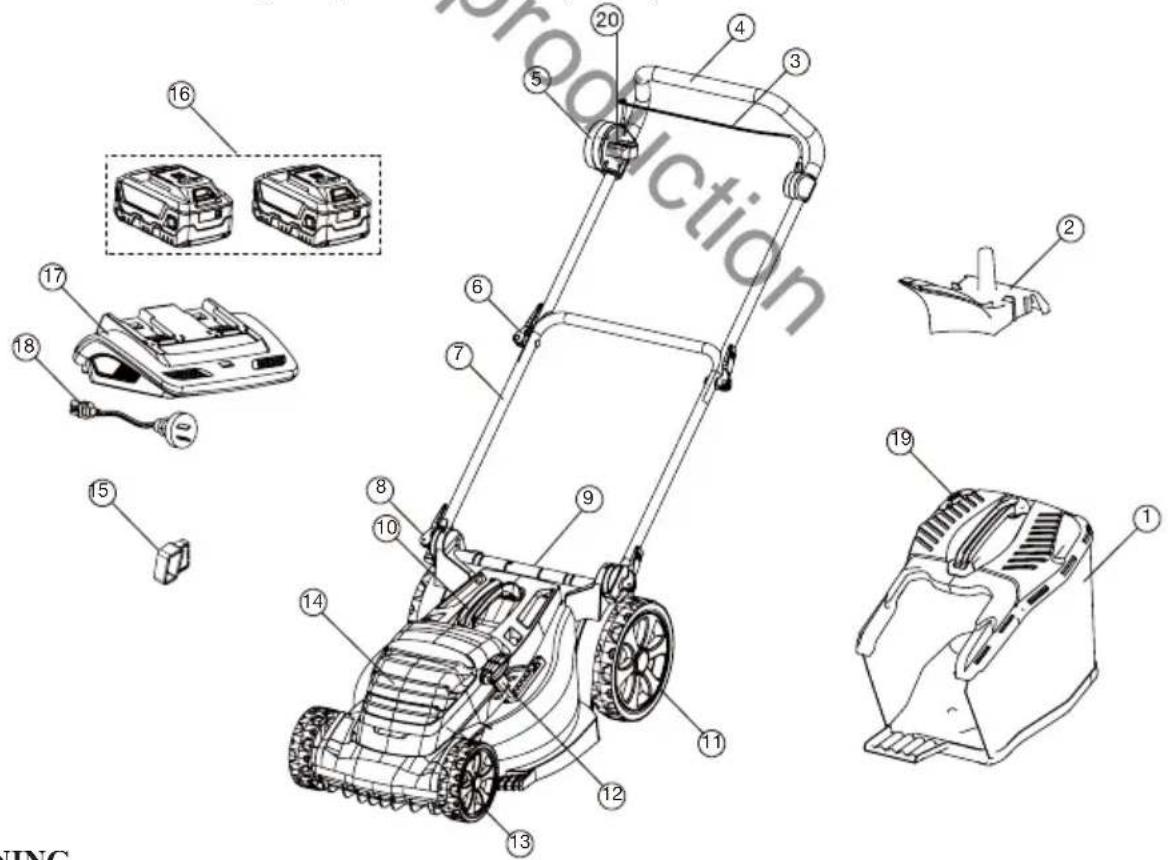

Funktioner och

1 Gräsuppsamlare
2 Mulcherplugg (kommer inte med alla modeller)
3 Gasreglage
4 Övre handtag
5 Startkontroll
6 Handtagets kamlås
7 Nedre handtag
8 Nedre handtagslås
9 Bakre klaff
10 Mitten handtag
11 Bakhjul
12 Höjdjustering (positionen kan variera för olika modeller)
13 Framhjul
14 Batterihölje
15 Säkerhetsnyckel
16 Litiumjonbatteri x 2
17 Batteriladdare
18 Laddningskabel

19 Indikator för fullt gräs

20 Batterikapacitetindikator

- Instruktioner för batteri och laddare/Säkerhetsmanual (visas inte) - Instruktioner för gräsklippare/Säkerhetsmanual (visas inte)

Produkten ska inte användas om någon komponent saknas eller är skadad. Saknade eller skadade komponenter ska repareras eller bytas ut.

Allmän säkerhet

- Förvara denna handbok på ett säkert ställe för framtida referens och ta del av den regelbundet. Se till att andra användare läser denna handbok och är medvetna om produktens säkerhetsrisker.

- Gräsklipparen s ka en dast a nvändas m ed et t äk ta B riggs & St ratton l itiumjonbatteri. N är e n batteridriven m askin används b ör gr undläggande s äkerhetsföreskrifter al ltid f öljas f ör at t m ins risken för läckande batterier och personskador.

- Allvarlig personskada kan inträffa som en följd av att gräsklipparen dras över operatörens fot under ett fall som orsakas av halkande eller snubblande.

- I den händelse av ett snubblande eller fall, ska handgasreglaget släppas omedelbart. Håll inte fast i gräsklipparens handtag vid en olycka.

- När du behöver backa gräsklipparen, ska du bara göra det när gräsklipparen har kommit till ett stopp och alltid titta bakom dig för risker innan du backar.

- Använd inte gräsklipparen under påverkan av alkohol eller droger.

- Var uppmärksam och använd inte gräsklipparen när du är trött. Var uppmärksam på vad du gör, och se till att andra är medvetna om dina arbetsintentioner innan du börjar.

- Innan du inspekterar, justerar, underhåller eller städar gräsklipparen, ska du alltid stanna och stänga av den och ta bort både batterierna och säkerhetsnyckeln.

• Stanna gräsklipparen när du korsar garagegångar med grus, gångvägar eller landsvägar.

- Om gräsklipparen vibrerar för mycket, ska du sluta an vända den tills gräsklipparen har inspekterats och bedömts. När du utför en bedömning för gräsklipparen med vibrationsproblem reducerar generellt risken för skada eller produktfel.

- Forcera inte gräsklipparen utöver dess kapacitet. Gräsklipparen presterar bättre och säkrare om den får klippa i en takt som den är klassad för.

- Använd inte maskinen inomhus. Gräsklipparen ska endast förvaras inomhus på ett torrt och säkert ställe. Förvara gräsklipparen utom räckhåll för barn.

- Var försiktig när du närmar dig blinda hörn, dörröppningar, buskar, träd eller andra föremål som kan dölja ditt synfält och gräsklipparen väg.

• Använd i nte gr äsklipparen på nå got s ätt s om gö r at t kni varna e xponeras. M askinen s ka endas t användas med alla 4 hjul på marken. Gräsklipparen ska lyftas eller bäras under drift.

Träning

- Läs anvisningarna noggrant. Bekanta dig med kontrollerna och korrekt användning av gräsklipparen.

- Barn eller personer som inte är har tagit del av dessa instruktioner ska inte använda gräsklipparen. Lokala bestämmelser kan begränsa operatörens ålder.

• Använd aldrig gräsklipparen medan människor, och då särskilt barn eller husdjur finns i närheten.

- Ha i åtanke på att operatören eller användaren är ansvarig för uppkomna olyckor eller faror som uppstår för andra människor eller deras egendom.

Förberedelse

- Du ska alltid använda lämpliga skor och långbyxor när du kör gräsklipparen,. Du ska aldrig använda gräsklipparen när du är barfota eller har på dig öppna sandaler. Löshängande kläder eller hängande rep eller slipsar ska inte användas.

• Använd alltid ansiktsmask eller dammmask när du använder gräsklipparen i en dammig miljö.

- Inspektera noggrant det område där gräsklipparen ska användas och ta rensa bort alla objekt som kan slungas av maskinen.

- Innan sätter igång gräsklipparen, ska knivarna, bulten och knivaggregatet alltid inspekteras visuellt för slitage eller skador. Byt ut slitna eller skadade komponenter i uppsättningar för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

Drift

- Gräsklipparen ska endast användas med ett äkta Briggs & Stratton litiumjonbatteri. När en batteridriven gräsklippare bör grundläggande säkerhetsföreskrifter alltid följas för att minska risken för läckande batterier och personskador.

- Använd endast gräsklipparen i dagsljus eller i gott konstgjort ljus.

- Undvik att köra gräsklipparen på vått gräs.

- Var alltid säker på ditt fotfäste i backar.

- Klipp över sluttningars yta, aldrig upp och ner.

- Tillämpa extrem försiktighet när du ändrar riktningen på backar.

- Undvik att klippa branta sluttningar.

- Var försiktig när du backar eller drar maskinen mot dig.

- Stoppa knivarna om gräsklipparen måste lutas för transport när man korsar andra ytor än gräs och vid transport av den till och från det område som ska användas.

- Använd al drig gräsklipparen m ed def ekta s kyddsanordningar el ler s köldar, el ler ut an säkerhetsanordningar, till exempel avskiljare och/eller uppsamlare på plats.

- Slå på motorn försiktigt enligt anvisningarna och med fötterna undan från knivarna.

- Starta inte gräsklipparen när du står framför utloppsöppningen.

- Placera inte händer eller fötter i närheten av el ler under roterande delar. Håll dig alltid på et t säkert avständ från utloppsöppningen.

- Gräsklipparen ska inte transporteras när strömkällan är igång.

- Stäng av gr äsklipparen och t a bort säkerhetsnyckeln och bat teriet. Se till att alla rörliga delar har kommit till ett fullständigt stopp

- när du lämnar maskinen,

- innan du tar bort blockeringar eller rensar rännan,

- innan du kontrollerar, rengör eller arbetar på maskinen,

- efter att har åkat kör a på et t främmande föremål. I nspektera gr äsklipparen för skador och reparera innan du startar om och använder den.

Om gräsklipparen börjar vibrera onormalt (kontrollera omedelbart)

- inspektera för skador,

- byt ut eller reparera eventuella skadade delar,

- kontrollera efter och dra åt lösa delar.

Underhåll och förvaring

- Håll al la m uttrar, bul tar oc h s kruvar åt dragna för at t s e t ill at t gr äsklipparen är i s äkert fungerande skick.

- Kontrollera gräsuppsamlaren regelbundet för slitage eller försämring.

- Var försiktig när du vid justerar gräsklipparen för att förhindra att fingrarna fångas upp mellan de rörliga knivarna och fasta delar eller gräsklipparen.

- Låt maskinen svalna innan den placeras i förvaring

- Vid knivarna ska underhållas ska du vara medveten om att även om strömkällan är avstängd, kan knivarna fortfarande var i rörelse.

- Byt ut slitna eller skadade delar ur säkerhetssynpunkt. Använd endast äkta reservdelar och tillbehör.

Kassering av

KORREKT KASSERING AV PRODUKTEN

Elektriska produkter som avfall ska inte kasseras med hushållsavfall. Återvinn där anläggningar finns. Kontakta med din lokala myndighet eller återförsäljare för råd om återvinning. Batteriet innehåller material som är farligt för dig och miljön. Det ska avlägsnas och kasseras separat vid en återvinningsanläggning som tar emot litiumjonbatterier.

Se m anualen för B riggs & St ratton 18V Batteri och L addare för yt terligare i nformation kassering av batterier och läddare.

KORREKT KASSERING AV FÖRPACKNINGEN

Förpackningen består av kar tong och m otsvarande m ärkt pl ast s om kan åt ervinnas. Gör dessa material tillgängliga för återvinning.

Information om resterande risker som blir kvar trots de inneboende säkra designåtgärderna, säkrande och kompletterande skyddsåtgärder som antagits.

Kontakt i en

I de sällsynta fall då batteriet är skadat och något av innehållet läcker ut eller kommer i kontakt med hud, ögon eller i ntas, ska anvisningarna f öljas för f örsta hjälpen i manualen för bat teri och l addare. Kontakta omedelbart läkare.

MONTERINGSPROCEDURER

Uppackning

Denna produkt kräver montering.

• Ta försiktigt bor t pr odukten och event uella t illbehör från l ådan. Se till at t al la d elar angi vna i förpackningslistan finns med. Se sidan 3.
• Gör dig inte av med förpackningsmaterialet förrän du har noggrant inspekterat och säkerställt att produkten är i korrekt skick för drift.

WARNING

Försök inte att göra några ändringar på denna produkt eller använda tillbehör som inte rekommenderas för denna produkt. En sådan ändring eller modifiering är missbruk av produkten och kan resultera i ett farligt tillstånd som leder till eventuell allvarlig personskada.

Sätt inte in nyckeln tills monteringen är klar, och du är redo att börja använda gräsklipparen.

Veckla ut och justera handtagen

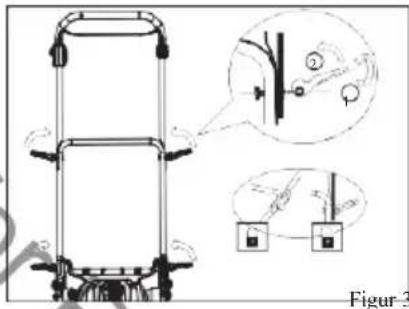

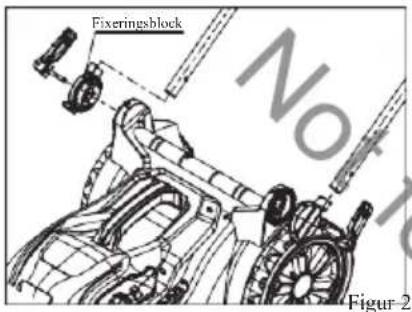

ANTECKNING: Se Figur 2 och 3.

• Se till at t bat terier och s äkerhetsnyckeln t as bor t f rån gr äsklipparen i nnan du på börjar montering.
• Skjut de båda fixeringsblocken till slutet av det nedre handtaget.
• För in det nedre handtagsläset i röret och fixeringsblocket. Skruva in bulten och kl äm fast den för att fixera det nedre handtaget.
• Montera ihop det övre och nedre handtaget med kamlåset på ha ndtaget. Du kan rotera och frigöra läset för att justera det åtdragna läset.

Fixeringsblock Figur 2

Figur 3

Figur 3

!VARNING

Kör inte om handtagen är felaktigt installerade.

Var försiktig så att du undviker klämmande punkter när handtagen viks ihop.

Montera gräsuppsamlare

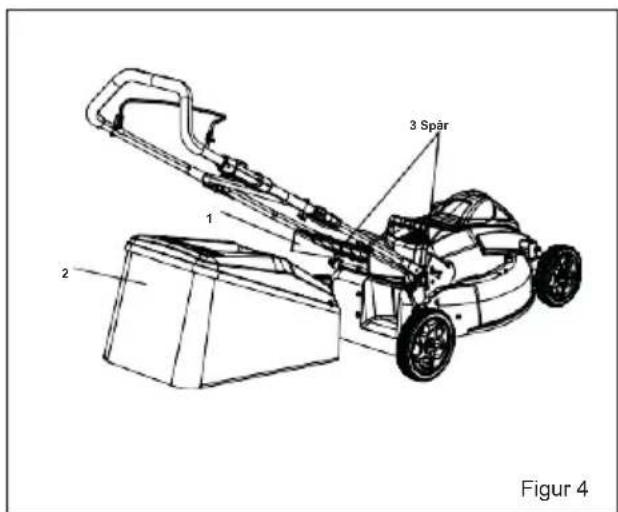

ANTECKNING: Se figur 4 (visad bild kan skilja sig från den faktiska modellen).

• Se till att batteriet och säkerhetsnyckeln tas bort från gräsklipparen, innan du påbörjar montering.
• Lyft den bakre klaffen.
• Lyft gräsuppsamlaren med dess handtaget och placera den under bakre klaffen så att krokarna på gräsuppsamlarens ram sitter i spåren på handtagets fäste.
• Lossa på den bakre klaffen försiktigt.
• När den är korrekt installerad, vilar krokarna på gräsuppsamlaren säkert i spåren på handtagets fästen.

WARNING

Kör inte, om uppsamlaren är felaktigt installerad.

Håll inte klaffen öppen när gräsklipparen är igång.

3 Spår Figur 4

Installera och ta bort

ANTECKNING: Ingår inte i alla modeller.

ANTECKNING: Se figur 5 (visad bild kan skilja sig från den faktiska modellen).

• Se till att batteriet och säkerhetsnyckeln tas bort från gräsklipparen innan du påbörjar monteringen.
• För att ta bort mulcherpluggen, ska bakre klaffen lyftas (1).
• Ta tag i handtaget (2) på mulcherpluggen och dra ut mulcherpluggen med hjälp av handtaget.
• Mulcherpluggen (3) sätts in i en vinkel, så att den kan kräva lite kraft för att ta bort den.
• Mulcherpluggen måste tas bort för att kunna installera gräsuppsamlaren.
• Mulcherpluggen måste installeras om när gräsuppsamlaren är borttagen.

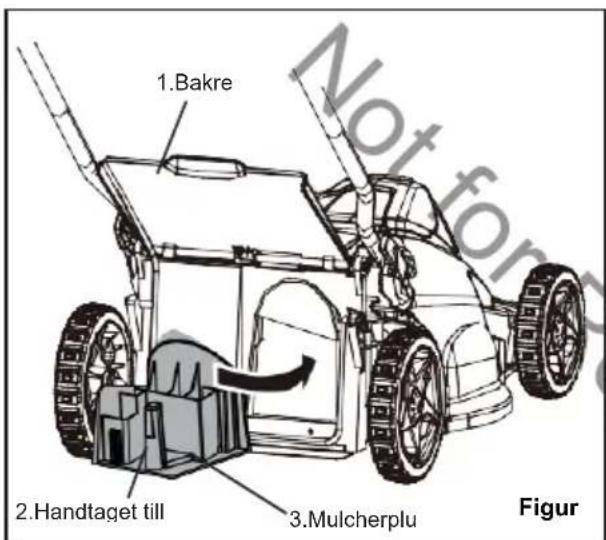

1.Bakre 2.Handtaget till 3.Mulcherplu Figur

WARNING

Låt inte den bakre klaffen slås stängd. Stäng den alltid försiktigt för att undvika skador. Om bakre klaff och mulcherpluggen är skadad ska de bytas ut.

Installera batteriet

ANTECKNING: Se figur 6.

• Lyft och håll batteriskyddet.
• Placera batteriet på gräsklipparen. Rikta in guidade ribborna på batteriet med spår i produktens batteriport.
• Se till att spärren på undersidan av batteriet snäpps fast och att batteriet har satts sig helt ( "klickar" på plats) och säkra i gräsklipparen innan påbörjat arbete.
  • Infoga säkerhetsnyckeln.
• Om gräsklipparen inte ska användas meddetsamma, ska säkerhetsnyckeln inte sättas i.
• Stäng batteriskyddet försiktigt för att undvika skador.

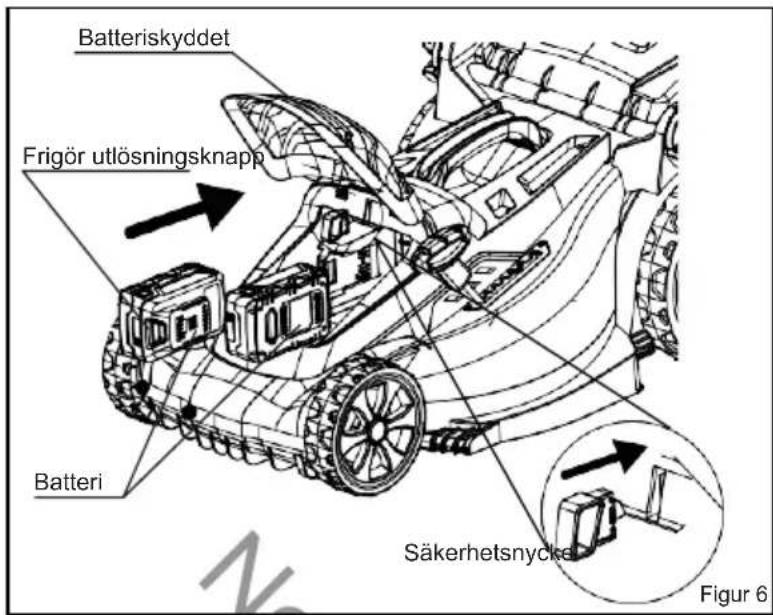

Batteriskyddet Frigör utlösningsknapp Batteri Säkerhetsnyckel Figur 6

WARNING

För inte in något objekt i batteriets försänkning än det medföljande batteriet.

Forcera inte batteriet. Det bör glida in smidigt om det sätts i eller lossas korrekt.

Ta bort batteriet

ANTECKNING: Se figur 6.

• Släpp lyftbygeln för att stoppa produkten.
  • Ta bort säkerhetsnyckeln.
• Håll batteriets knapp för frånkoppling intryckt längst ner på batteriet.
• Skjut utåt för att ta bort batteriet från produkten.

DRIFTINSTRUKTIONER

Starta och stoppa

ANTECKNING: Två fullt laddade batterier krävs för att produkten ska kunna användas.

ANTECKNING: Se figur 6 och 7.

För att STARTA gräsklipparen:

• Öppna batteriskyddet och sätt in säkerhetsnyckeln i spåret. (Se Figur 6)
• Håll knappen för säkerhetsspärren intryckt (1). (Se Figur 7)

- Dra gasreglaget (2) uppåt till handtaget för att starta gräsklipparen och släpp knappen för säkerhetsspärren med fötterna väl borta från knivarna.

För att STOPPA gräsklipparen:

• Släpp gasreglaget.
• Vänta tills gräsklipparen stoppas helt och ta bort säkerhetsnyckeln.

Om gräsklipparen inte stoppas eller i nödfall, ta bort batteriet.

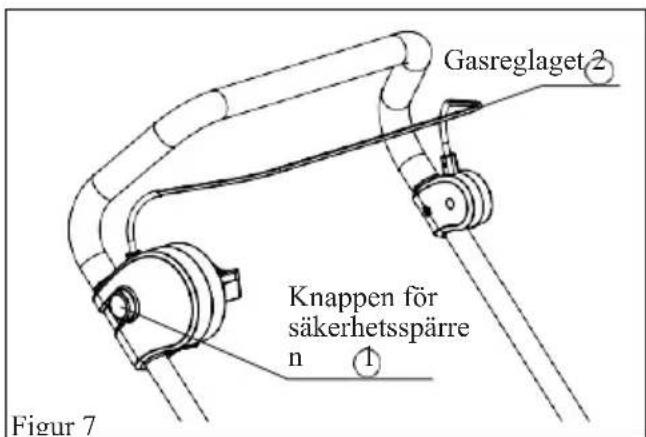

Gasreglaget 2 Knappen för säkerhetsspärre n ① Figur 7

DRIFTINSTRUKTIONER

MJUKSTART

Denna gräsklippare är utrustad med en “Mjukstart”-funktion. När du startar gräsklipparen, tar det ca 3 sekunder för gräsklipparen att komma upp till full fart. Om gräsklipparen inte startar: Ta bort batteriet och k ontrollera under klippaggregatet för att s äkerställa att ingenting hindrar kni varna och att de kan snurra fritt för hand. Även en liten mängd grässtrån vid start kommer att förhindra “mjukstart” from köra gräsklipparen framåt.

WARNING

Försök inte åsidosätta driften av k nappen för säkerhetsspärren eller spaken för gasreglage, bind inte eller lås på gasreglaget.

Lämna inte gräsklipparen stå igång obevakad.

Batterikapacitetindikator

Kontrollera batterikapaciteten:

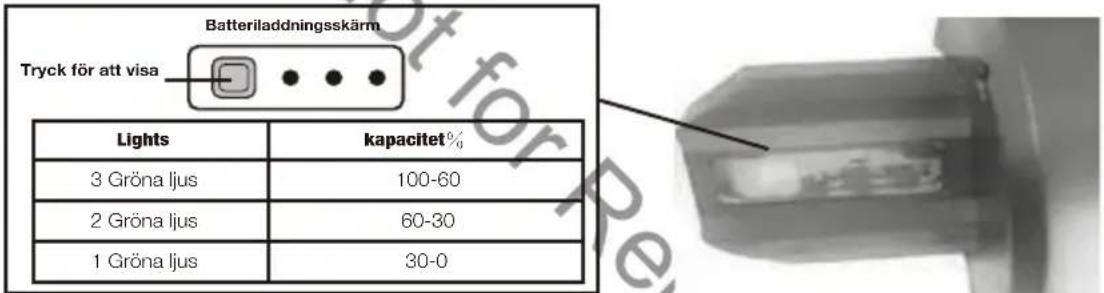

Tryck på batterikapacitetsindikatorn (BCI) på batteriet. Lamporna tänds enligt batterinivåerna. Se diagram nedan:

Batteriladdningsskärm Tryck för att visa Lights kapacitet% 3 Gröna ljus 100-60 2 Gröna ljus 60-30 1 Gröna ljus 30-0

OBS! Se enskilt batteri för exakt laddningskapacitet.

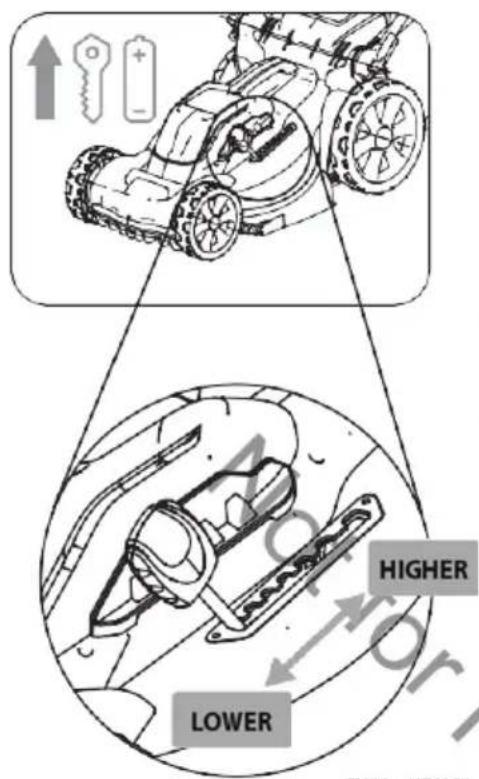

Justera klipphöjd

ANTECKNING: Se figur 8.

ANTECKNING: Placeringen o ch u tseendet p å s paken f ör h öjdjustering k an v ariera mellan o lika modeller.

Innan du använder gräsklipparen för första gången, höj klippläget till den höjd som passar bäst för din gräsmatta.

Justera höjden på kniven:

• För att JUSTERA höjden på knivarna, ta tag i spaken för höjdjustering, dra åt sidan och flytta den framåt (1).
• För att HÖJA ELLER SÄNKA höjden på kniven, flytta spaken som visas enligt Figur 8. Höjden på gräsklipparen kan sänkas genom att flytta spaken i riktningen framåt och lyfts upp genom att flytta den i riktningen bakåt (2).

Spak

1 2 Figur

WARNING

Justera inte höjden när gräsklipparen är igång.

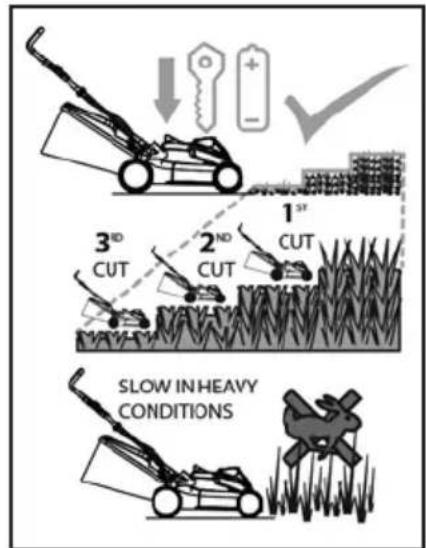

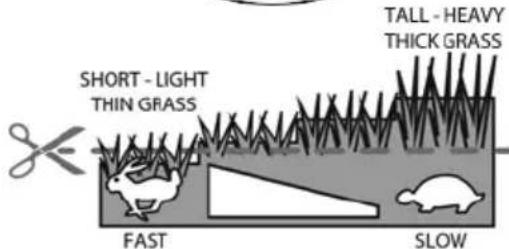

Snabbstartsguide

↑ + - ↑ HIGHER LOWER

SHORT - LIGHT THIN GRASS FAST SLOW TALL - HEAVY THICK GRASS

• Ta bort batteriet och nyckeln
- Kontrollera om gräset är högt eller tjockt
- Kontrollera uppsamlaren och klippaggregatet är tomma på gräs
- Kontrollera att batteriet är fullt laddat

✗ Justera inte gräsklipparen med batteriet eller nyckeln infogat. ✗ Ta bort batteri och nyckel innan du justerar gräsklipparen. ✗ Fortsätt inte att klippa gräsmattan när uppsamlaren är full eller rännan blockerad. Tom uppsamlaren före klippning.

2 - INSTÄLLNING

• Öka klipphöjden för högt eller tungt gräs
• Rengör uppsamlaren och klippaggregatet för klippt gräs
• Skjut gräsklipparen långsammare i tungt gräs

Klipp inte lågt i högt, tjockt eller blött gräs.

Justera för att klippa högre i en övervuxen gräsmatta. Forcera inte gräsklipparen genom en tjock gräsmatta. Sakta ned farten om gräset blir tjockare.

3 - GÅ

• Sätt i batteriet och nyckeln
- Försök klippa gräset vid vald höjd
- Öka höjden och klippa gräset oftare efter behov i högt tungt gräs
- Om BELASTNINGSSKYDDET* stoppar gräsklipparen, upprepa steg 1,2,3 genom att höja höjden och skjut långsammare eller rengör uppsamlaren och klippdäcket från gräs.
- Vid klippning och uppsamlarens indikator visar att klaffen är ned, är uppsamlaren full.

Fortsätt inte att klippa, om gräsklipparen ofta stängs. Undvik återkommande avbrott för belastningsskydd.

√ Fortsätt inte om batteriet överhettar.

Låt batteriet svalna om batteriets termiska skydd är aktiverat.

Gräsklipparen har inbyggd avkänningsteknik för belastning. Under vissa förhållanden kan gräsklipparen återställas tack vare funktionen BELASTNINGSSKYDD*.

Undvik att överbelasta gräsklipparen, eftersom det kan öka batteritemperaturen och slå på batteriets termiska skydd. Batteriets termiska skydd kräver maskinen i viloläge tillräckligt länge för att svalna.

DRIFTINSTRUKTIONER

Tips för gräsklippning

En skarp kniv förbättrar gräsklipparens prestanda kraftigt, speciellt vid klippning av högt gräs. Var noga med att kontrollera kniven och byta ut den minst en gång per år, som beskrivs i avsnittet Underhåll.

• Kontrollera att gräsmattan är fri från stenar, pinnar, trådar och andra föremål som kan skada knivarna el ler m otorn. Dessa föremål kan oavs iktligt s lungas ut av gr äsklipparen i riktning och or saka allvarlig personskada på o peratören och an dra. För att förhindra elektrisk stöt, använd inte gräsklipparen under fuktiga eller blöta förhållanden.
• Vid kl ippning av t jockt gr äs, s ka gång hastigheten m inskas för at t m öjliggöra en e ffektivare klippning och korrekt tömning av klippningar.

WARNING

Gräsklipparen är ut rustad m ed en e nhet f ör överbelastning. Under s våra f örhållanden kan klipparen stanna (eller "tjuvstanna") t.ex. höga, tjocka eller fuktiga gräsmattor eller vissa grästyper. Om det ta i nträffar, öka kl ipphöjden f ör at t m inska bel astningen el ler ans trängningen på gräsklipparen.

Klipp över s luttningars yt a, al drig upp och n er. T illämpa ext rem försiktighet när du ä ndrar riktningen på ba ckar. K lipp i nte inte över br anta sluttningar. V ar noga m ed at t du har s äken fotfäste på backarna.

Tips för användning av mulch

• Ställ in gräsklipparen till högsta klipphöjd vid klippning på ojämn mark eller i högt ogräs.
• För effektiv mulchning, klipp inte blött gräs, eftersom det tenderar att fastna på undersidan av klippdäcket, vilket förhindrar korrekt mulchning av klippt gräs. Nytt eller tjockt gräs kan kräva en smalare klippning. Markhastigheten ska anpassas till gräsmattans skick. Om klippningen inte utförts under en längre tid och gräset har tillåtits växa högre än 4 tum (10 cm), ska gräset klippas två gånger för att minska gräshöjden till maximalt 3 1/4 tum (8,3 cm).
• Gå i en jämn takt. Överlappa raderna av klipp gräs. Låt inte gräset växa för högt. Om gräset blir för högt, börja med högsta klippläge och arbeta sedan ner till önskad klipphöjd.

Tömning av

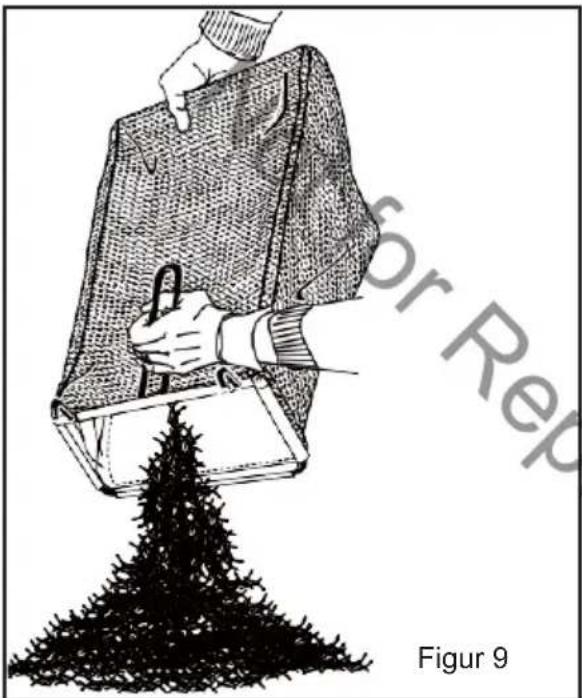

ANTECKNING: Se figur 9 (visad bild kan skilja sig från den faktiska modellen).

• Stanna gräsklipparen och åt knivarna stanna helt. Ta s edan b ort bat teriet och säkerhetsnyckeln.
  • Lyft den bakre klaffen.
• Lyft gräsuppsamlaren med handtaget för att ta bort den från gräsklipparen.
  • Töm det klippta gräset.
• Lyft den bakre klaffen och sätt tillbaka gräsuppsamlaren enligt beskrivningen tidigare i den här handboken.

• Kontrollera gräsuppsamlaren regelbundet och byt ut om den är sliten eller skadad.
• Förvara inte gräs i uppsamlaren. Töm den alltid efter användning.
• Använd inte uppsamlaren för några andra ändamål än att samla upp gräs.
• Klipp inte på el ler s amla upp het a m aterial, as ka el ler r ester från lägereldar el ler pyr ande material.
• Låt påsen torka under blöta förhållanden.

Byte av batteri

WARNING

Kassera aldrig batteriet i öppen eld eller med vanligt hushållsavfall.

Se manualen för batteri och laddare för mer information om säkerhet och kasserande av batteri och laddare.

Byte av knivens hållare

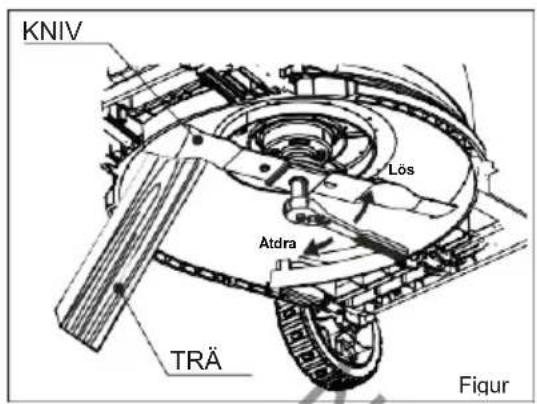

ANTECKNING: Se figur 10, Figur 11 och Figur 12.

KNIV Lös Atdra TRÄ Figur

Skydda alltid händerna genom att använda kraftiga handskar och/eller vira in knivens skärkanter med trasor och annat material när du ska utföra underhåll av kniven. Kontakt med kniven kan leda till allvarlig personskada.

ANTECKNING: Använd endast äkta reservdelar som är tillverkade och garanterade av Murray. Begär sådana från din återförsäljare av reservdelar och service.

Detaljerade anvisningar om montering finns tryckta på äkta knivpaket från Murray. Användning av icke äkta knivar kan upphäva din garanti och leda till personskada eller skada på maskinen.

! WARNING

Du ska aldrig köra gräsklipparen utan eller skadade knivar.

WARNING

Modifiera aldrig knivarna eller klippsystemet.

Byte av knivens hållare, Forts.

ANTECKNING: Kontrollera alla fästelement ofta. Se till att gräsklipparen är i säkert driftläge. Använd bara Murrays äkta knivar vid byte. Byt ut slitna eller skadade knivar och bultar i sats för att bevara balansen.

1. Stanna gräsklipparen och låt kniven komma till ett fullständigt stopp.
2. Ta bort batteriet och säkerhetsnyckeln.
3. Vänd gräsklipparen på sin sida.
4. Kila fast ett träblock mellan kniven och kl ippdäcket för att förhindra att kniven roterar (se Figur 10).
5. Lossa knivbulten genom att vrida den moturs (sedd från botten på gräsklipparen) med en skiftnyckel eller hylsa (medföljer inte).
6. Ta bort knivbulten och kniven (se Figur 11).

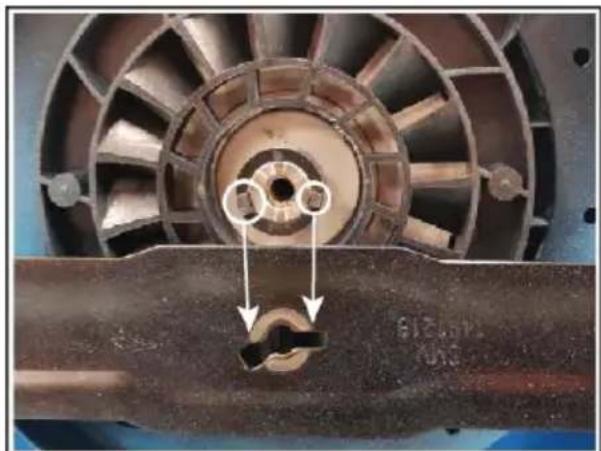

7. När kniven ska installeras, ska de två fästen på axelhylsan lokaliseras. Dessa är markerade i cirklar i figur 12 (a). Justera kniven med dessa två fästen.
8. Montera kniven på axeln noggrant. Kniven måste passa in på dessa två fästen ordentligt. Se till att det inte finns något gap. Se Figur 12(b).
9. Skruva in knivbulten och dra åt för att fixera kniven. Rekommenderat vridmoment är 12-16 Nm.

Rengöring

WARNING

För at t förhindra al lvarlig per sonskada, t a bort batteriet och ny ckeln från gr äsklipparen före service, rengöring eller borttagning av skräp.

Undersidan av kl ippdäcket s ka r engöras ef ter var je an vändning. Klippt gr äs, l öv, s muts annat skräp ackumuleras, vilket orsakar rost och korrosion. Ta bort eventuell ansamling av gräs och l öv p å eller r unt m otorlocket. Om s kräp an samlas på gr äsklipparens und ersida u användning, ska motorn stängas av, batteriet tas ut och s edan luta gräsklipparen framåt eller på dess sida och skrapas rent med ett lämpligt verktyg.

• Rengör enheten med en fuktig trasa och ett milt rengöringsmedel.
• Sänk inte gräsklipparen eller någon del av den ner i vatten.
• Fukt kan or saka fara f ör el ektrisk stöt. T orka av fukt m ed en mjuk t orr duk, och s e t ill gräsklipparen är torr innan du byter batteri och nyckel.
• Använd en liten borste eller dammsugare för att rengöra luftventilerna på produkten
• Håll luftventilerna fria från hinder.

Använd inga lösningsmedel, starka rengöringsmedel, vissa aromatiska oljor som tall och citron när du rengör plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastkomponenter som kan leda till allvarlig personskada.

Förvaring

Följande steg ska tas för att förbereda gräsklipparen för förvaring.

• Rengör gräsklipparen som beskrivs i föregående avsnitt.
• Inspektera kniven och byt ut eller slipa den, om så behövs (se avsnittet om Underhåll).
• Förvara gräsklipparen på ett torrt och rent ställe. Förvara den inte i närheten av frätande material, t.ex. gödselmedel eller bränsle.
• Förvara gräsklipparen på en sval och torr plats inomhus, utom räckhåll för barn.

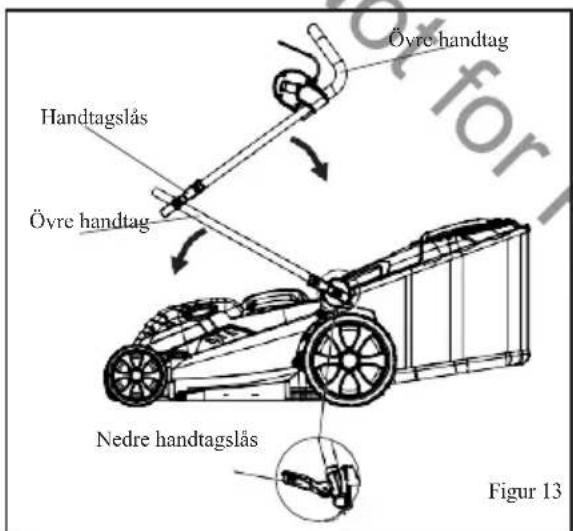

Handtaget kan vikas helt för förvaring. (Se Figur 13)

• Frigör handtagsläsen på handtagets sidor för att låsa upp och fäll ner det övre handtaget.
• Lossa på de nedre handtagslåsen för att låsa upp och frigör kam marna från monteringsfästet. Vik ner det nedre handtaget framåt. Se till att inte nätsladden inte böjs eller snor sig.
• Ta bort batteriet och förvara det på ett svalt och torrt ställe.

Service kräver yttersta omsorg och kunskap och bör endast utföras av en kvalificerad servicetekniker. För s ervice r ekommenderar vi at t du s kickar t illbaka pr odukten till di tt när maste aukt oriserade servicecenter för reparation. När gräsklipparen repareras, ska endast äkta reservdelar användas.

• Håll handtagen torra, rena och fria från olja och fett.
• För att minska risken för brand, ska motorn hållas fri från ansamling av gräs, löv och skräp.
• Kontrollera kniv- och motorbultarna regelbundet för korrekt täthet. Visuellt inspektera kniven för skador (t.ex. böjd, sprucken eller sliten).
• För bäs ta och s äkraste pr estanda, s ka gr äsklipparen uppr ätthållas noggr ant. Håll gr äsklipparens kniv vass och r en. Gräsklipparens knivar är skarpa och kan klippa. Vira in knivarna eller använd handskar och var försiktig vid service.
• Sett t ill at t al la m uttrar, bul tar och s kruvar är ordentligt åt dragna f ör at t v ara säker på at t utrustningen är i säkert fungerande skick.

Service, Forts,

- Manipulera aldrig med säkerhetsanordningar. Kontrollera dem regelbundet för korrekt drift. ANTECKNING: Se garantikort som medföljer denna produkt för kontaktuppgifter om service.

WARNING

Låt inte bromsvätskor, bensin, petroleumbaserade produkter, penetrerande oljor, etc, att komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast som kan leda till allvarlig personskada.

WARNING

Smörj inte någon av h julkomponenterna. Smörjning kan l eda till att hjulkomponenterna slutar fungera under an vändning. Det kan leda till allvarliga personskador på operatören och/eller gräsklipparen eller skada på egendom.

Underhållsdiagram

Se följande tabell för underhåll.	för rutin	Innan användning	Efter användning	Laddning	Veckovis	Månadsvis	Om felaktig	Om skadad	Enligt vad som krävs
Funktioner	Krav
Gräsklippare	Visuell inspektion.	●		●
Batteri	Kontrollera drift och efter skador.	●	●
Klippsystem (Knivar)	Inspektera och kontrollera klippdäcket Byta ut	●					●	●
Bakre klaff	Inspektera och kontrollera klippdäcket	●							●
Chassi	Kontrollera för ansamling av gräs Rengöra Byta ut		●●					●
Alla åtkomliga fästelement	Kontrollera Dra åt	●							●
Motorns monteringsbultar	Kontrollera och dra åt					●
Mulcherplugg (Om sådan finns)	Inspektera och kontrollera klippdäcket	●							●
Gräsuppsamlare	Kontrollera Rengöra Byta ut	●						●

Felsökning

PROBLEM	MÖJLIG ORSAK	LÖSNING
Gräsklipparen startar inte.	Batteriet är inte laddat.Säkerhetsnyckeln är defekt.Gräs intrasslat på kniven,gräsuppsamlaren fastnat.Batteriet är inte korrekt monterat.Batteriet kan kräva service eller byte.Säkerhetsnyckeln är inte installerad.	Ladda batteriet.Byt ut säkerhetsnyckeln.Ta bort batteriet, kolla under klippdäcket och gräsuppsamlaren för igentäppt gräs.Kontrollera att batteriet är monterat, och se till att fästet är inkopplat korrekt.Byt ut batteriet.Infoga säkerhetsnyckeln.
Gräsklipparen klipper gräset ojämnt.	Gräsmattan är kuperad eller ojämn.Klipphöjden är inte satt korrekt.	Kontrollera klippområdet.Öka / minska klipphöjden.
Gräsklipparen klarar inte mulchningen ordentligt.	Blöt klippt gräs fastnar på undersidan av aggregatet.Mulcherpluggen saknas.	Vänta tills gräset torkar före klippning.Installera mulcherpluggen.
Gräsklipparen är för tung att skjuta.	Gräset är för högt, eller klipphöjden är för låg.Baksidan av klippdäcket och kniven drar i tjockt gräs.	Höj klipphöjden.Rensa gräset från gräsuppsamlaren.
Gräsklipparen avger ett alltför högt ljud och vibrerar.	Motoraxeln är böjd. Kniven är obalanserad.	Stoppa motorn och inspektera för skador.Reparera in nan du s tartar o m. Om vibrationer kvarstår, kontakta behörigt servicecenter.
Gräsklipparen stannar ("tjuvstannar") när den klipper gräs.	Gräsklipparen är överbelastad på grund av klippningsförhållanden, t.ex. högt, tjockt, fuktigt gräs eller grästyp.Gräsklipparens uppsamlare är full / blockerad / igensatt gräs under klippdäcket	Stoppa motorn och öka klipphöjden och försök klippa igen.Vänta på att gräset torkar och försök att klippa igen.Töm uppsamlarens påse och utlopp, rengör under klippdäcket, öka höjden och försök igen.

Tekniska

PRODUKTSPECIFIKATION
Beskrivning	Twin 18V 37cm gräsklippare	Twin 18V 44cm gräsklippare
Typ av klippdäck	Plast	Plast
Storlek på klippdäcket	39cm	46cm
Storlek på framhjulet	165mm	165mm
Storlek på bakhjulct	250mm	250mm
Hjullager	Metallbussning	Metallbussning
Materialet i uppsamlaren	Hybrid (Tyg + Plast)	Hybrid (Tyg + Plast)
Kapaciteten på uppsamlaren	40L	50L
Mulch	Inte tillgänglig	Inte tillgänglig
Skjuta / Själgående	skjuta	skjuta
Knivtyp	Knivhållare Bar	Knivhållare Bar
Typ av handtag	Ergonomiskt	Ergonomiskt
Lägen för höjdjustering	7	7
Intervall för höjdjustering	25-75mm	25-75mm
Motortyp (borstlös/borstad)	BORSTLÖS	BORSTLÖS
Motorspecifikation	102/25 - 36V DC	102/25 - 36V DC
Motoraxelns diameter	17mm	17mm
Produktens vikt (Utan batteri)	12,5 Kg	14 Kg
Startsystem	mjukstart	mjukstart
Säkerhetsmekanismer	ja 20A	ja 30A
Max varvtal	3500	3700
Motorvarvtal vid körning	3200	3400
Ljudtrycksnivå	Lpa: 78dB (A), K: 3dB (A)	Lpa: 78,1dB (A), K: 3dB (A)
Ljudeffektnivå (mätt)	Lwa: 92dB (A)	Lwa: 93dB (A)
Ljudeffektnivå (Garanterad)	Lwa: 94dB (A)	Lwa: 95dB (A)
Totalt värde vibration (Max)	ah: 3,12 m/s ^2 , K: 1,5 m/s ^2	ah: 3,75 m/s ^2 , K: 1,5 m/s ^2

En varning:

• Det d eklarerade totala vi brationsvärdet har uppm ätts enligt en standard t estmetod och kan användas för att jämföra ett verktyg med ett annat;
• Det an givna t otala vi brationsvärdet kan också å an vändas vid en p reliminär bedöm ning av exponering.
• Vibrationsemission under den faktiska användningen av el verktyget kan s kilja sig från det deklarerade totala värdet beroende på de olika sätten verktyget används; och
• Behovet av att identifiera säkerhetsåtgärder för att skydda operatören, vilka är baserade på en uppskattning av exponering under de faktiska användningsförhållandena (med hänsyn till alla delar av driftcykeln, som de tider då verktyget är avstängt och när det är på tomgång utöver utlösningstiden).

TÄRKEITÄ TIETOJA

Tiedot

- när du forlader maskinen
