INSTRUKCJA OBSŁUGI IQ18WM37 MURRAY

Oryginalne instrukcje 305

IMPORTANT INFORMATION

Details

Dziękujemy za zakup produktu firmy Murray. Firma Murray szczyci się jakością i wydajnością wszystkich swoich produktów.

Niniejsza instrukcja pomoże Ci w zmontowaniu, bezpiecznej eksploatacji i konserwacji produktu.

Prosimy o zapoznanie się z poniższymi ostrzeżenia, aby zapewnić bezpieczeństwo i długie użytkowanie produktu.

OSTRZEŻENIE

Nie próbuj uruchamiać tego urządzenia przed dokładnym przeczytaniem i zrozumieniem wszystkich znajdujących się w niniejszym podręczniku instrukcji, zasad bezpieczeństwa itp. Nieprzestrzeganie tych zaleceń może doprowadzić do wypadków, w tym do porażenia prądem elektrycznym, pożaru i poważnych obrażeń ciała.

PRZEZNACZENIE

Produkt ten jest przeznaczony wyłącznie do koszenia przydomowych trawników. Ostrze tnące powinno obracać się mniej więcej równoległe do gruntu, nad którym się je przesuwa. Wszystkie cztery koła powinny dotykać podłoża. Ruchem kosiarki steruje idący za nią człowiek.

UWAGA: Nie wolno nigdy używać kosiarki, jeśli jej koła są uniesione nad podłoże. Nie wolno jej ciągnąć ani na niej siedzieć. Nie należy jej używać do przycinania czegokolwiek innego niż przydomowe trawniki.

Używaj produktu wyłącznie zgodnie z jego przeznaczeniem.

Ogólne zasady bezpieczeństwa

Ostrzeżenie!

Przed uruchomieniem urządzenia przeczytaj instrukcje użytkowania.

Należy stosować okulary i słuchawki ochronne spełniające normy bezpieczeństwa.

Należy nosić solidne obuwie antypoślizgowe.

Należy nosić rękawice ochronne.

Nie wolno używać urządzenia w wilgotnym środowisku, należy chronić urządzenie przed deszczem i wilgocią.

Uważaj na rozrzucane przedmioty!

Upewnij się, że osoby postronne znajdują się co najmniej 15 m (50 stóp) i zatrzymaj maszynę, jeśli ktoś się zbliży.

Należy przechowywać z dala od źródeł ciepła i otwartego ognia.

Podczas ładowania uważaj na niebezpieczeństwo porażenia prądem.

Przed wykonaniem jakichkolwiek czynności konserwacyjnych przeczytaj wskazówki.

Poczekaj, aż wszystkie elementy maszyny całkowicie się zatrzymają i wyjmij akumulator.

Dłonie i stopy muszą znajdować się z dala od strefy cięcia. Kontakt z ostrzami może spowodować odcięcie rąk i stóp.

Nie wyrzucaj wraz z odpadami domowymi.

Nigdy nie używaj kosiarki, jeśli pojemnik na trawę i osłona nie są zamontowane.

Maksymalna temperatura otoczenia to 40°C.

Nie wolno wrzucać do wody.

Funkeje i elementy zestawu 307

Bezpieczeństwo i obsługa

Ogólne zasady bezpieczeństwa 308 Utylizacja produktu 310

Procedury montażu

Rozpakowywanie 310 Rozkładanie i regulacja uchwytów 311 Montaż pojemnika na trawę 311 Montaż i demontaż zatyczki do mulczowania 312 Montowanie akumulatora 312 Wyjmowanie akumulatora 313

Instrukcja obsługi

Uruchamianie i zatrzymywanie 313 Regulacja wysokości cięcia 314 Krótka instrukcja obsługi 315 Wskazówki dotyczące koszenia 316 Porady na temat mulczowania 316

Konserwacja i pielęgnacja

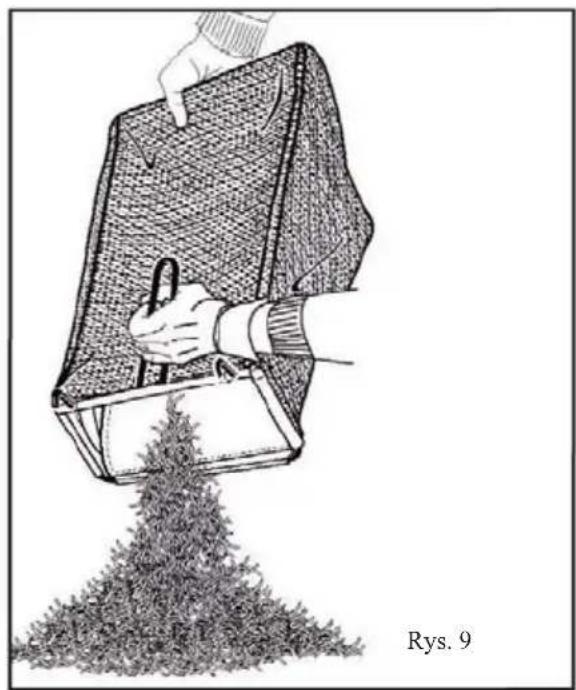

Opróżnianie pojemnika na trawę 317 Wymiana akumulatora 317 Wymiana listwy tnącej 318 Czyszczenie 319 Przechowywanie 320 Obsługa 320 Harmonogram konserwacji 321

Rozwiązywanie problemów

Rozwiązywanie problemów 322

Specyfikacja techniczna

Specyfikacja produktu 323

UWAGA: INFORMACJE DOTYCZĄCE GWARANCJI NIE SĄ CZĘŚCIĄ NINIEJSZEJ INSTRUKCJI OBSŁUGI. SZCZEGÓŁOWE INFORMACJE NA TEMAT GWARANCJI ZNAJDUJĄ SIĘ W INNYCH DOKUMENTÓW DOSTARCZONYCH Z TYM URZĄDZENIEM. DOKUMENTY DOTYCZĄCE GWARANCJI MOGA ZAWIERAĆ SPECYFIKACJE TECHNICZNE DLA KONKRETNEGO MODELU, KTÓRE NIE SĄ ZAWARTE W NINIEJSZEJ INSTRUKCJI OBSŁUGI.

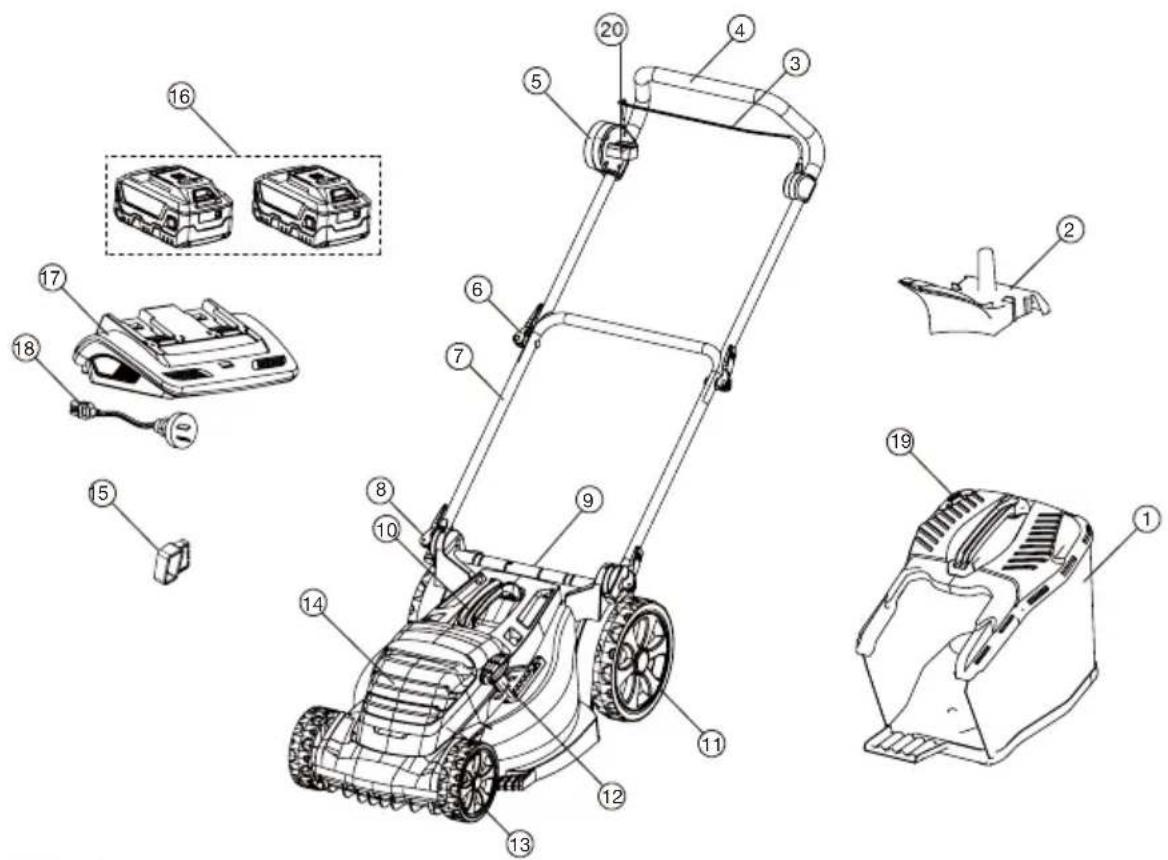

Funkcje i elementy zestawu

1 Pojemnik na trawę
2 Zatyczka do mulczowania (nie jest dostępna we wszystkich modelach)
3 Palak

4 Uchwyt górny

5 Sterowanie rozrusznikiem

6 Blokada uchwytu

7 Uchwyt dolny

8 Blokada uchwytu dolnego

9 Tylna klapa

10 Uchwyt środkowy

11 Tylne kolo

12 Regulacja wysokości (położenie może być odmienne w różnych modelach)

13 Przednie koło

14 Obudowa akumulatora

15 Klucz bezpieczeństwa

16 Akumulator litowo-jonowy x 2

17 Ladowarka akumulatora

18 Kabel zasilania

19 Wskaźnik napełnienia trawą

20 Wskaźnik pojemności baterii

- Instrukcja obsługi akumulatora i ładowarki / Instrukcja bezpieczeństwa (nie pokazano)

- Instrukcja obsługi kosiarki / Instrukcja bezpieczeństwa (nie pokazano)

Nie używaj produktu, jeśli któryś z podzespołów jest uszkodzony lub jeśli go brak. Wszelkie brakujące lub uszkodzone podzespoły muszą być naprawione lub wymienione.

BEZPIECZEŃSTWO I OBSŁUGA

Ogólne zasady

bezpieczeństwa

• Zachowaj niniejszą instrukcję na przyszłość w bezpiecznym miejscu i czytaj ją regularnie. Upewnij się, że inni użytkownicy zapoznali się z niniejszą instrukcją i że są świadomi zagrożeń dla bezpieczeństwa związanych z tym produktem.
• Urządzenie powinno być użytkowane wyłącznie z oryginalnym akumulatorem litowo-jonowym Briggs & Stratton. Aby zmniejszyć ryzyko wystąpienia nieszczelności akumulatora i obrażeń ciała, używając urządzenia zasilancego z akumulatora należy zawsze przestrzegać podstawowych zaleceń dotyczących bezpieczeństwa.
• Poważne obrażenia mogą powstać, jeśli podczas upadku na skutek poślizgnięcia lub potknięcia urządzenie przejedzie nad stopą operatora.
  • W przypadku potknięcia lub upadku natychmiast zwolnij pałak uchwytu. Podczas wypadku nie trzymaj pałaka uchwytu.
• W razie potrzeby zawrócenia z maszyną należy to zrobić dopiero po jej całkowitym zatrzymaniu, a przed ruszeniem należy zawsze upewnić się, czy z tyłu nie ma żadnych niebezpieczeństw.
• Nie wolno używać urządzenia pod wpływem alkoholu lub środków odurzających.
• W razie zmeczenia należy zachować ostrożność i nie używać urządzenia. Zwracaj uwagę na to, co robisz i przed rozpoczęciem pracy upewnij się, że inni wiedzą, co zamierzasz robić.
• Przed kontrolą, regulacją, konserwacją lub czyszczeniem urządzenia zawsze wyłącz i wyjmij oba akumulatory i klucz bezpieczeństwa.
• Wyłącz urządzenie podczas przejeżdżania przez ścieżki żwirowe, chodniki czy drogi.
• Jeżeli maszyna zacznie nadmiernie wibrować, należy zaprzestać jej użytkowania do czasu przeprowadzenia kontroli. Dokonanie oceny maszyny pod katem problemów z wibracja z reguły zmniejsza ryzyko obrażeń ciała lub awarii produktu.
• Nie używaj maszyny nadmiernie, ponad jej możliwości cięcia. Urządzenie będzie działało lepiej i bezpieczniej, jeśli pozwoli mu się ciąć w takim tempie, do jakiego jest zaprojektowane.
• Nie korzystaj z urządzenia w pomieszczeniach. Przechowuj urządzenie wyłącznie w pomieszczeniach, w suchym i bezpiecznym miejscu. Przechowuj urządzenie w miejscu niedostepnym dla dzieci.
• Zachowaj szczególną ostrożność przy zbliżaniu się do narożników, drzwi, krzaków, drzew lub innych obiektów, które mogą zasłaniać widok i blokować droge urządzeniu.
• Nie wolno obsługiwać maszyny w sposób, który powoduje odsłonięcie ostrza. Z urządzenia można korzystać tylko wtedy, gdy wszystkie 4 koła znajdują się na ziemi. Nie podność ani nie przeność pracującej maszyny.

Szkolenie

• Przeczytaj uważnie niniejsze instrukcje. Zapoznaj się z elementami sterującymi i z zasadami prawidłowego użytkowania maszyny.
• Nigdy nie zczwalaj na używanie urządzenia przez dzieci lub osoby niezaznajomione z tymi instrukejami. Lokalne przepisy mogą wyznaczać minimalny wiek operatora.
• Nie używaj maszyny, jeśli w pobliżu znajdują się ludzie (zwłaszcza dzieci) bądź zwierzęta.
• Miej na uwadze, że właściciel lub użytkownik jest odpowiedzialny za wypadki i zagrożenia dotyczące innych osób lub ich mienia.

Przygotowanie

• Podczas obsługiwania maszyny zawsze noś solidne buty i długie spodnie. Nie używaj maszyny, jeśli jesteś boso lub w otwartych sandałach. Unikaj noszenia odzieży, która jest luźna lub która ma zwisające sznurki lub mocowania.
  • Zawsze zakładaj na twarz maskę lub maskę przeciwpyłową, jeśli maszyna pracuje w zapylonym środowisku.
• Dokładnie sprawdź miejsce, w którym maszyna ma być używana i usuń wszystkie przedmioty, które mogą być rozrzucone przez maszyne.
• Przed użyciem zawsze sprawdzaj wzrokowo, czy ostrze, śruba ostrza i zespół ostrza nie są zużyte lub uszkodzone. Aby zachować równomierne zużywanie się części, zużyte lub uszkodzone podzespoły wymieniaj w całych zestawach. Wymieniaj uszkodzone lub nieczytelne etykiety.

BEZPIECZEŃSTWO I OBSŁUGA

Użytkowanie

- Urządzenie powinno być użytkowane wyłącznie z oryginalnym akumulatorem litowo-jonowym Briggs & Stratton. Aby zmniejszyć ryzyko wystąpienia nieszczelności akumulatora i obrażeń ciała, używając urządzenia zasilanego z akumulatora należy zawsze przestrzegać podstawowych zaleceń dotyczących bezpieczeństwa.

- Korzystaj z urządzenia tylko przy świetle dziennym lub dobrym oświetleniu sztucznym.

- Unikaj korzystania z urządzenia w mokrej trawie.

- Pamiętaj, żeby na wzniesieniach chodzić pewnie.

- Idź normalnym krokiem, nigdy nie biegaj.

- Koś w poprzek wzniesienia terenu, nigdy w górę i w dół.

• Zachowaj szczególną ostrożność podczas zmiany kierunku na wzniesieniu terenu.

- Nie koś trawy na nadmiernie stromych wzniesieniach.

• Zachowaj szczególną ostrożność podczas cofania lub pociągania urządzenia do siebie.

- Zatrzymaj ostrze(-a), jeśli podczas transportu kosiarka ma zostać przechylona przy przejeżdzaniu przez powierzchnie inne niż trawa, a także podczas transportowania urządzenia do lub z miejsca, w którym ma być używane.

- Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub pokrywami albo bez prawidłowo zamontowanych urządzeń zabezpieczających, na przykład odrzutników lub pojemnika na trawę.

- Włącz silnik, dokładnie stosując się do instrukcji i trzymając stopy z dala od ostrza(-y).

- Nie uruchamiaj maszyny stojąc przed otworem wyrzutowym.

- Nie kładź rąk ani stóp w pobliżu obracających się części. Cały czas trzymaj się z dala od otworu wyrzutowego.

- Nie transportuj maszyny, gdy źródło zasilania jest włączone.

- Zatrzymaj maszynę i wyjmij klucz bezpieczeństwa oraz akumulator. Upewnij się, że wszystkie ruchome części całkowicie się zatrzymały:

- zanim odejdziesz od kosiarki,

- przed usunięciem zatorów lub oczyszczeniem zsuwni,

- przed sprawdzaniem, czyszczeniem lub pracą przy maszynie,

- po uderzeniu w obcy przedmiot. Sprawdź maszynę pod kątem uszkodzeń i dokonaj napraw przed jej ponownym uruchomieniem i eksploatacją.

Jeżeli maszyna zacznie wibrować nienormalnie (wymagana jest niezwłoczna kontrola):

- sprawdź, czy nie ma uszkodzeń,

- napraw lub wymień wszystkie uszkodzone części,

- sprawdź, czy jakieś część się nie obluzowały i dokręć je.

Konserwacja i przechowywanie

- Aby urządzenie można bezpiecznie użytkować, wszystkie nakrętki, łączniki i śruby powinny być dokręcone.

- Często kontroluj, czy pojemnik na trawę nie jest zużyty lub uszkodzony.

- Zachowaj ostrożność podczas regulacji maszyny, aby uniknąć uwięzienia palców między ruchomymi ostrzami a elementami nieruchomoymi lub wewnątrz urządzenia.

- Przed odstawieniem kosiarki po pracy zawsze odczekaj, aż maszyna ostygnie.

- Podczas serwisowania ostrza pamiętaj, że nawet jeśli źródło zasilania jest wyłączone, to ostrza wciąż mogą się poruszać.

- W celu zapewnienia bezpieczeństwa wymieniaj zużyte lub uszkodzone części. Stosuj wyłącznie oryginalne części zamienne i akcesoria.

Product Disposal

Odpady elektryczne nie powinny być wyrzucane razem z odpadami komunalnymi. Przekaż je do odpowiednio wyposażonego punktu recyklingu. W celu uzyskania porady na temat recyklingu skontaktuj się z władzami lokalnymi lub ze sprzedawcą. Akumulator zawiera materiał, który jest niebezpieczny dla ludzi i dla środowiska. Musi być on demontowany i utylizowany osobno, w zakładzie przyjmującym akumulatory litowo-jonowe.

Przeczytaj instrukcję obsługi akumulatora i ładowarki Silnik Briggs & Stratton 18V, aby uzyskać dalsze informacje na temat utylizacji akumulatora i ładowarki.

PRAWIDŁOWA UTYLIZACJA OPAKOWANIA

Opakowanie składa się z kartonu i odpowiednio oznaczonych tworzyw sztucznych, które mogą być poddane recyklingowi. Przekaż te materiały do recyklingu.

Informacje o pozostałych zagrożeniach, które występują pomimo zastosowania zabezpieczeń konstrukcyjnych, środków bezpieczeństwa i uzupełniających środków ochronnych.

Kontakt w nagłych wypadkach

W rzadkim przypadku, jeśli akumulator jest uszkodzony i jego zawartość wycieknie, zetknie się ze skórą, dostanie się do oczu lub zostanie połknięta, zastosuj się do instrukcji pierwszej pomocy, które znajdują się w instrukcji obsługi akumulatora i ładowarki. Natychmiast zasięgnij porady lekarza.

PROCEDURE MONTAŻU

Rozpakowywanie

Ten produkt wymaga zmontowania.

• Ostrożnie wyjmij z pudełka produkt i wszystkie akcesoria. Upewnij się, że są wszystkie elementy wymienione na liście zawartości opakowania. Patrz strona 3.
• Nie wyrzucaj opakowania przed dokładnym sprawdzeniem produktu i upewnieniem się, że działa on prawidłowo.

OSTRZEŻENIE

Nie próbuj modyfikować produktu ani konstruować żadnych akcesoriów, które nie są zalecane do stosowania z tym produktem. Każda taka zmiana lub modyfikacja jest niewłaściwa i może spowodować niebezpieczeństwo poważnych obrażeń.

Nie wkładaj klucza przed zakończeniem montażu, aż maszyna będzie gotowa do działania.

PROCEDURE MONTAŻU

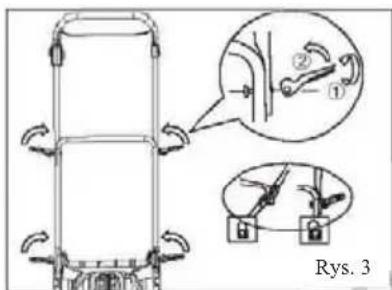

Rozkładanie i regulacja uchwytów

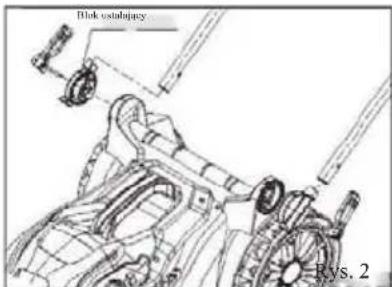

UWAGA: Patrz rysunek 2 i 3.

• Przed rozpoczęciem montażu upewnij się, że akumulatory i klucz bezpieczeństwa są wymontowane z kosiarki.
• Przesuń dwa bloki ustalające do końca dolnego uchwytu.
• Wlóż zamek dolnego uchwytu do rurki i bloku ustalającego. Aby zamocować uchwyt dolny, dokręć śrubę i zabezpiecz ją.
• Zmontuj uchwyt górny i dolny uchwyt wraz z blokadą uchwytu. Możesz obracać i zwalniać blokadę, żeby wyregulować jej zamocowanie.

Disk ostenjury Rys. 2

Rys. 3

OSTRZEŻENIE

Nie uruchamiaj urządzenia, jeśli uchwyty są zamontowane nieprawidłowo.

Podczas składania uchwytów unikaj przytrzaśnięcia.

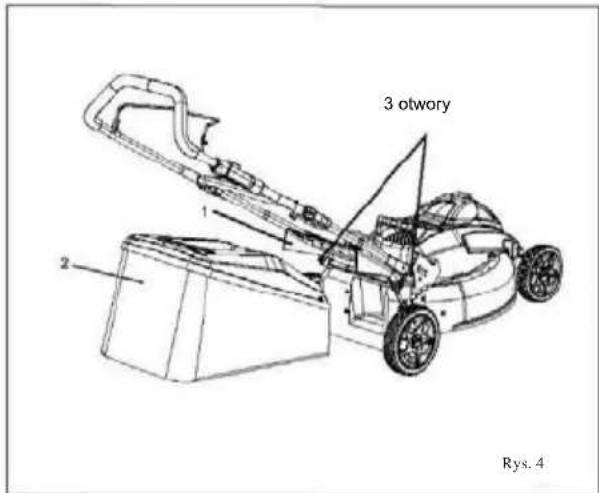

Montaż pojemnika na trawę

UWAGA: Patrz rysunek 4 (ilustracja może się różnić od rzeczywistego modelu).

• Przed rozpoczęciem montażu upewnij się, że akumulator i klucz bezpieczeństwa są wymontowane z kosiarki.
• Podnieś tylną klapę.
• Podnieś pojemnik na trawę za uchwyt i umieść go pod tylną klapą tak, żeby haki na ramie pojemnika na trawę wchodziły w otwory znajdujące się we wsporniku uchwytu.
• Ostrożnie zwolnij tylną klapę.
• Po prawidłowym zmontowaniu haki na pojemniku na trawę wchodzą w otwory wspornika uchwytu.

OSTRZEŻENIE

Zawsze wymieniaj uszkodzone lub zużyte pojemniki na trawę.

Nie uruchamiaj urządzenia, jeśli pojemnik na trawę jest nieprawidłowo zamontowany.

Podczas pracy urządzenia klapa nie może być otwarta.

3 otwory Rys. 4

Montaż i demontaż zatyczki do mulczowania

UWAGA: Zatyczka jest dołączana do niektórych modeli.

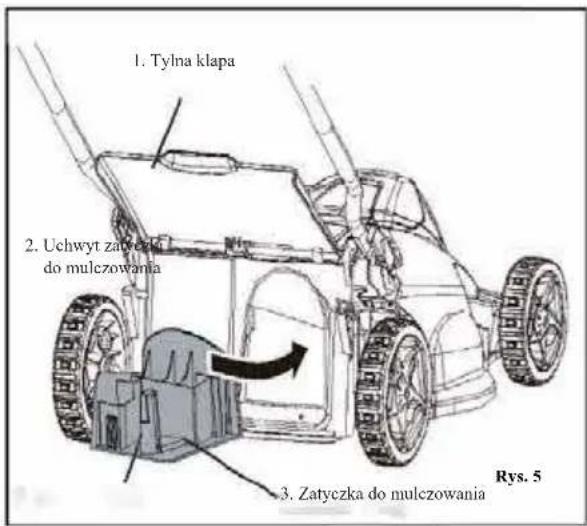

UWAGA: Patrz rysunek 5 (ilustracja może się różnic od rzeczywistego modelu).

• Przed rozpoczęciem montażu upewnij się, że akumulator i klucz bezpieczeństwa są wymontowane z kosiarki.
  • (1) W celu wymontowania zatyczki do mulczowania należy podnieść tylną klapę
• Chwyć za uchwyt (2) zatyczki do mulczowania i wyciągnij zatyczkę za pomocą uchwytu.
• Zatyczka do mulczowania (3) jest umieszczona pod kątem, dlatego jej wymontowanie może wymagać nieco siły.
  • W celu zamontowania pojemnika na trawę należy wyjąć zatyczkę do mulczowania.
  • Po wyjęciu pojemnika na trawę ponownie zamontuj zatyczkę do mulczowania.

1. Tylna klapa 2. Uchwyt zatyczka do mulczowania 3. Zatyczka do mulczowania Rys. 5

OSTRZEŻENIE

Nie wolno pozwolić, żeby tylna klapa gwałtownie się zatrzaskiwała. Zawsze zamykaj ją ostrożnie, aby uniknąć uszkodzenia. W razie uszkodzenia należy zawsze wymienić tylną klapę i zatyczkę do mulczowania.

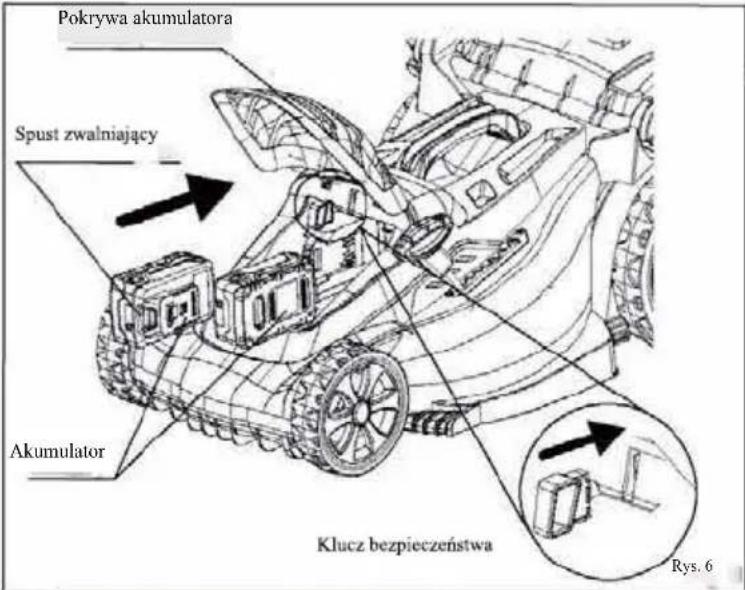

Instalowanie baterii

UWAGA: Patrz rysunek 6.

• Unieś i przytrzymaj pokrywę akumulatora.
• Umieść akumulator na kosiarce. Wyrównaj wręgi na akumulatorze z rowkami w komorze akumulatorowej kosiarki.
• Przed rozpoczęciem pracy sprawdź, czy zatrzask na dole akumulatora zatrzasnął się prawidłowo oraz czy akumulator jest właściwie i bezpiecznie zamocowany („kliknie” przy wsunięciu na swoje miejsce).
  • Włóż klucz bezpieczeństwa.
• Jeśli maszyna nie będzie zaraz używana, nie wkładaj klucza bezpieczeństwa.
• Pokrywę akumulatora zamknij ostrożnie, aby uniknąć uszkodzenia.

PROCEDURE MONTAŻU

Pokrywa akumulatora Spust zwalniający Akumulator Klucz bezpieczeństwa Rys. 6

OSTRZEŻENIE

Nie wkładaj do wnęki akumulatora żadnych innych przedmiotów niż akumulator urządzenia.

Nie wkładaj akumulatora na siłę. Przy wkładaniu i wyjmowaniu powinien się on płynnie ślizgać.

Wyjmowanie akumulatora:

UWAGA: Patrz rysunek 6.

• Zwolnij pałąk, aby zatrzymać urządzenie.
• Wyjmij klucz bezpieczeństwa.
• Naciśnij i przytrzymaj przycisk zwalniający akumulator, który znajduje się w dolnej części akumulatora.
- Aby wyjąć akumulator z urządzenia, wysuń go na zewnątrz.

INSTRUKCJA OBSŁUGI

Uruchamianie i zatrzymywanie

UWAGA: Aby urządzenie mogło pracować, potrzebne są dwa w pełni naładowane akumulatory.

UWAGA: Patrz Rysunek 6 i 7.

Aby URUCHOMIĆ kosiarkę:

• Otwórz pokrywę akumulatora i włóż do szczeliny klucz bezpieczeństwa. (Patrz rysunek 6)
  • Naciśnij i przytrzymaj przycisk blokady bezpieczeństwa (1). (Patrz rysunek 7)
• Aby uruchomić kosiarkę, pociągnij pałąk (2) do góry w stronę uchwytu i zwolnij przycisk zabezpieczający, trzymając stopy daleko od ostrzy.

Aby ZATRZYMAĆ kosiarkę:

• Zwolnij pałąk.
• Złorzychaj, aż kosiarka całkowicie się a następnie wyjmij klucz bezpieczeństwa.

Jeśli kosiarka się nie zatrzyma lub w sytuacji awaryjnej należy wyjąć akumulator.

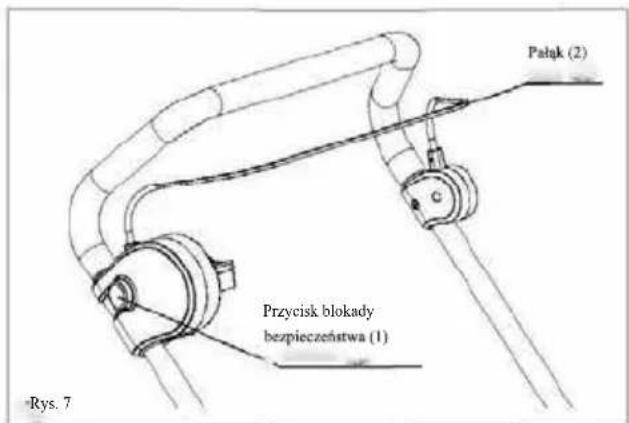

Pialak (2) Przycisk blokady bezpieczeństwa (1) -Rys. 7

MIĘKKI START

Ta kosiarka jest wyposażona w funkcję „miękkiego startu”. Przy pierwszym uruchomieniu kosiarka osiąga pełną prędkość po około 3 sekundach. Jeśli kosiarka się nie uruchamia: Wyjmij akumulator i zobacz, czy od spodu obudowy kosiarki nic nie blokuje ostrza oraz sprawdź ręką, czy ostrze obraca się swobodnie. Nawet niewielka ilość trawy uniemożliwi włączenie kosiarki za pomocą funkcji „miękki start”.

OSTRZEŻENIE

Nie próbuj blokować działania przycisku zabezpieczającego lub dźwigni pałąk. Nie przywiązuj ani nie blokuj pałąka. Nie pozostawiaj włączonej kosiarki bez dozoru.

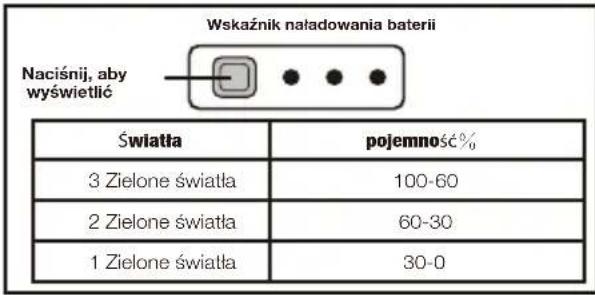

Wskaźnik pojemności baterii

Sprawdzanie pojemności baterii:

Naciśnij przycisk baterii (BCI) umieszczony na akumulatorze. Lampki zaświecą się zgodnie z poziomem naładowania akumulatorów. Zobacz tabelę poniżej:

Wskaźnik naładowania baterii Naciśnij, aby wyświetlić Światła pojemność% 3 Zielone światła 100-60 2 Zielone światła 60-30 1 Zielone światła 30-0

UWAGA: Skorzystaj z pojedynczej baterii dla dokładnego naładowania procentowego.

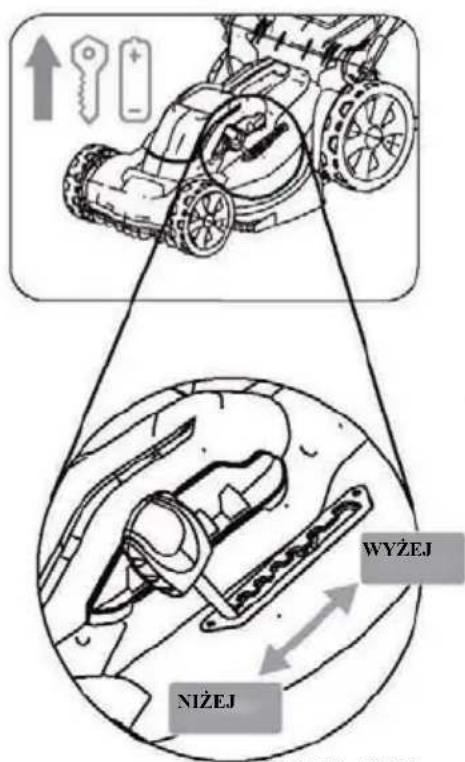

Regulacja wysokości cięcia

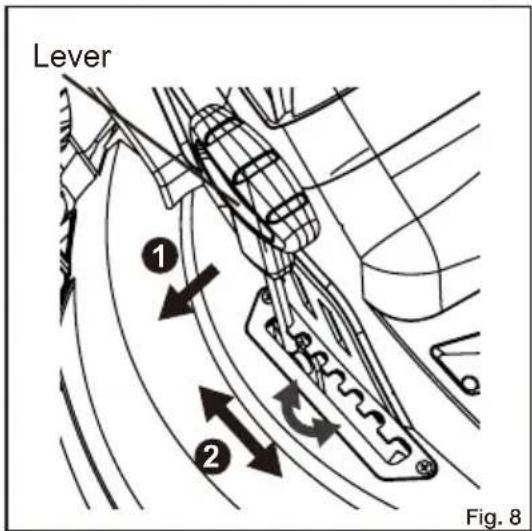

UWAGA: Patrz rysunek 8.

UWAGA: Umiejscowienie i wygląd dźwigni regulacji wysokości może się różnić w zależności od modelu.

Przed pierwszym użyciem kosiarki ustaw taką wysokość cięcia, jak jest najodpowiedniejsza dla Twojego trawnika.

Aby dostosować wysokość ostrza:

•Aby wyregulować wysokość ostrza, chwyć dźwignię regulacji wysokości, odciągnij ją na bok i przesuń do przodu (1).
•Aby opuścić lub podnieść ostrze, przesuń dźwignię zgodnie z rys. 8. Wysokość kosiarki można zmniejszyć przesuwając dźwignię do przodu lub zwiększyć przesuwając ją do tyłu (2).

Lever ① ② Fig. 8

OSTRZEŻENIE

Nie reguluj wysokości, kiedy kosiarka jest włączona.

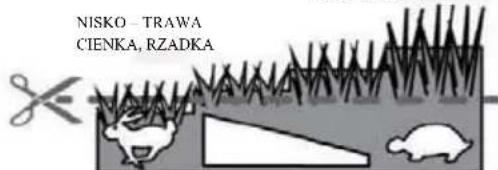

Krótka instrukcja obsługi

WYŻEJ NIŻEJ

WYSOKO - TRAWA GRUBA, GESTA

NISKO - TRAWA CIENKA, RZADKA

SZYBKO WOLNO

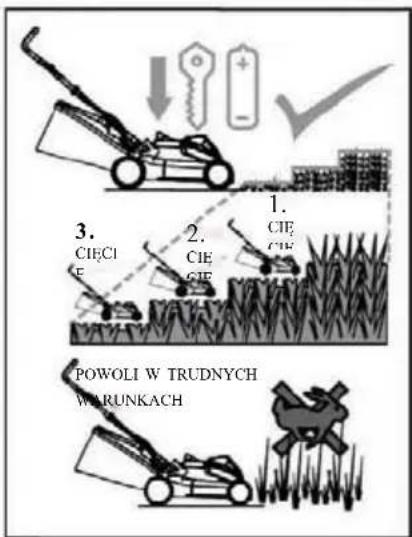


1 - PRZYGOTUJ

• Wyjmij akumulator i klucz
- Sprawdź, czy trawa nie jest wysoka lub gruba
- Sprawdź, czy nie ma trawy w pojemniku na trawę i na obudowie.
- Sprawdź, czy akumulator jest w pełni naładowany.

Nie reguluj kosiarki z zamontowanym akumulatorem lub włożonym kluczem.

Przed regulacją kosiarki wyjmij z niej akumulator i klucz.

Nie używaj kosiarki z pełnym pojemnikiem / zablokowaną zsuwnią.

Przed rozpoczęciem koszenia opróżnij pojemnik na trawę.

2 - DOSTOSUJ

• Zwiększ wysokość cięcia w przypadku wysokiej lub gęstej trawy
• Usuń ściętą trawę z pojemnika na trawę i z obudowy.
  • W gęstej trawie pchaj kosiarkę wolniej.

Nie tnij nisko trawy wysokiej, grubej lub mokrej. W przypadku przerośniętego trawnika zwiększ wysokość cięcia.

Nie popychaj kosiarki na silę przez gęsty trawnik.

Zwolnij, jeśli trawa staje się grubsza.

3 - URUCHOM

• Włóż akumulator i klucz
- Wypróbuj koszenie trawy na wybranej wysokości
- W przypadku wysokiej i ciężkiej trawy zwiększ wysokość cięcia i przycinaj trawę częściej.
- Jeśli ZABEZPIECZENIE PRZECIĄŻENIOWE* spowoduje zatrzymanie kosiarki, powtórz kroki 1, 2, 3 zwiększając wysokość, popychając wolniej lub usuwając trawę z pojemnika na trawę i z obudowy.
- Jeśli podczas koszenia klapa wskaźnika pojemnika na trawę jest na dole, to pojemnik jest pełny.

Nie kontynuuj cięcia, jeśli kosiarka często się wyłącza.

Unikaj wyłączania kosiarki przez zabezpieczenie przeciążeniowe.

Nie kontynuuj, jeśli akumulator się przegrzewa.

Jeśli włączy się zabezpieczenie termiczne akumulatora, pozostaw akumulator do ostygnięcia.

Kosiarka posiada wbudowany czujnik przeciążeniowy. W pewnych okolicznościach kosiarka może się zresetować po zadziałaniu funkcji ZABEZPIECZENIA PRZECIĄŻENIOWEGO*.

Unikaj częstego przeciążania kosiarki, gdyż może to zwiększyć temperaturę akumulatora i włączyć funkcję ochrony termicznej akumulatora. Funkcja ochrony termicznej akumulatora będzie wymagała, żeby urządzenie pozostało wyłączone do czasu ostygnięcia.

Mowing Tips

Ostre ostrze może znacznie poprawić wydajność kosiarki, zwłaszcza podczas koszenia wysokiej trawy. Sprawdzaj ostrze i wymieniaj je przynajmniej raz na rok, tak jak to opisano w rozdziale Konserwacja.

• Upewnij się, że na trawniku nie ma kamieni, patyków, drutów i innych przedmiotów, które mogą uszkodzić ostrza lub silnik. Te przedmioty mogą zostać przypadkowo wyrzucone przez maszynę w przypadkowym kierunku i mogą spowodować poważne obrażenia operatora i osób postronnych. Aby uniknąć porażenia prądem elektrycznym, nie wolno używać kosiarki w środowisku wilgotnym lub mokrym.
• Podczas cięcia cienkich żdźbel trawy należy poruszać się wolniej, aby cięcie było efektywniejsze i aby ścięte żdźbła były prawidłowego usuwane.

OSTRZEŻENIE

Kosiarka jest wyposażona w urządzenie zabezpieczające przed przeciążeniem. Kosiarka może się wyłączyć („zgasnąć”) w trudnych warunkach, takich jak np. długie, grube lub mokre trawniki lub niektóre gatunki traw. Jeżeli to nastąpi, zwiększ wysokość cięcia w celu zmniejszenia obciążenia kosiarki.

Koś w poprzek wzniesienia terenu, nigdy pod górę ani w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku na wzniesieniu terenu. Nie koś na zbyt stromych pochyłościach. Zawsze pamiętaj, żeby na wzniesieniach stawać nogi stabilnie.

Mulching Tips

• Podczas koszenia na nierównym podłożu lub w przypadku wysokich chwastów ustaw kosiarkę na najwyższą wysokość cieccia.
• Aby zapewnić efektywne mulczowanie (rozdrabnianie trawy do ściółkowania), nie ścinaj trawy mokrej, ponieważ ma ona tendencję do osadzania się od spodu obudowy, uniemożliwiając prawidłowe mulczowanie skoszonej trawy. Trawa nowa lub gruba może wymagać węższego pasa cięcia. Prędkość pchania kosiarki powinna być dostosowana do stanu trawnika. Jeśli trawa nie była długo koszona i wyrosła na wysokość powyżej 4" (10 cm), to skoś trawnik dwukrotnie, aby zmniejszyć wysokości trawy do maksymalnie 3 1/4" (8,3 cm).
• Idź w stałym tempie. Pasy koszonej trawy powinny na siebie zachodzić. Nie pozwól, żeby trawa urosła zbyt wysoko. Jeśli trawa jest zbyt wysoka, rozpocznij koszenie od najwyższego poziomu cięcia i zmniejszaj go, aż uzyskasz żadana wysokość cięcia.

KONSERWACJA I PIELEGNACJA

Opróżnianie pojemnika na trawę

UWAGA: Patrz rysunek 9 (ilustracja może się różnić od rzeczywistego modelu).

• Zatrzymaj kosiarkę, poczekaj, aż ostrza całkowicie się zatrzymają, a następnie wyjmij akumulator i klucz bezpieczeństwa.
• Podnieś tylną kląpę.
• Aby wyjąć z kosiarki pojemnik na trawę, podnieś go za uchwyt.
• Opróżnij pojemnik ze skoszonej trawy.

• Często kontroluj pojemnik na trawę i wymień go, jeśli jest zużyty lub uszkodzony.
• Nie magazynuj trawy w pojemniku. Zawsze opróżniaj go po użyciu.
• Nie używaj pojemnika do innych celów niż zbieranie trawy.
• Nie koś i nie zbieraj w pobliżu rzeczy gorących, takich jak popiół, pozostałości po ognisku czy tłące się przedmioty.
• Jeśli torba jest mokra, pozostaw ją do wyschnięcia.

Wymiana akumulatora

OSTRZEŻENIE

Nie wkładaj akumulatora do ognia i nie wyrzucaj go ze zwykłymi śmieciami domowymi.

Przeczytaj instrukcję obsługi akumulatora i ładowarka, aby uzyskać więcej informacji na temat bezpiecznego użytkowania oraz utylizacji akumulatora i ładowarki.

KONSERWACJA I PIELEGNACJA

Wymiana listwy tnącej

UWAGA: Patrz rys. 10, rys. 11 i rys. 12.

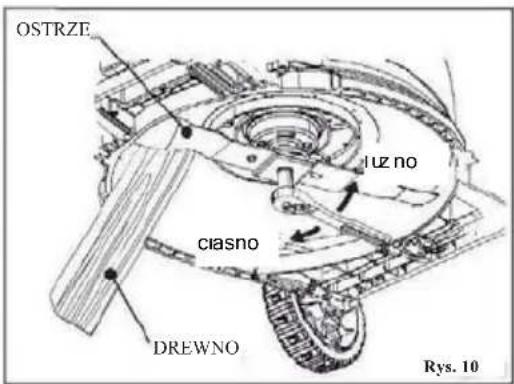

OSTRZE LIZ NO Clasno DREWNO Rys. 10

Podczas konserwacji ostrza zawsze chroń ręce, zakładając grube rękawice i owijając krawędzie tnące ostrza szmatami lub innymi materiałami. Dotknięcie ostrza może spowodować poważne obrażenia.

UWAGA: Stosuj wyłącznie oryginalne części zamienne produkcji firmy Murray. Żądaj ich od sprzedawcy części i od zakładu wykonującego usługi serwisowe.

Na oryginalnych opakowaniach ostrzy firmy Murray są nadrukowane szczegółowe instrukcje montażu.

Użycie nieoryginalnych ostrzy może skutkować utratą gwarancji oraz spowodować uszkodzenie urządzenia lub obrażenia ciała.

OSTRZEŻENIE

Nie wolno używać kosiarki bez ostrzy lub z uszkodzonymi ostrzami.

OSTRZEŻENIE

Nigdy nie modyfikuj ostrzy ani systemu tnącego.

Wymiana listwy tnącej – ciąg dalszy

UWAGA: Często sprawdzaj wszystkie mocowania i upewniaj się, że kosiarka jest w dobrym stanie technicznym.

Używaj wyłącznie oryginalnych wymiennych ostrzy firmy Murray. Aby zapewnić równomierne zużywanie części, zużyte lub uszkodzone noże i śruby wymieniaj w całych zestawach.

1. Zatrzymaj kosiarkę i poczekaj, aż ostrza całkowicie się zatrzymają.
2. Wyjmij akumulator i klucz bezpieczeństwa.
3. Połóż kosiarkę na boku.
4. Włóż drewniany klin między ostrze a obudowę kosiarki, aby uniemożliwić obracanie się ostrza (patrz rysunek 10).
5. RLJuzuj śrubę ostrza obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od dołu kosia pomocą klucza płaskiego lub nasadki (nie są one dołączone do urządzenia).

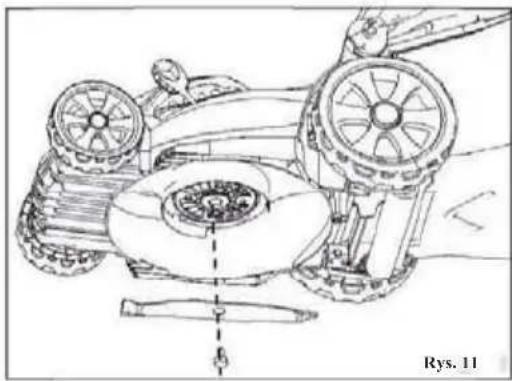

6. Wymontuj śrubę ostrza i ostrze (patrz rysunek 11).

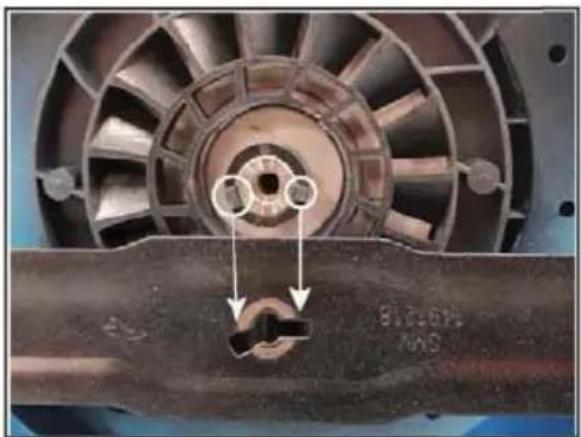

7. W celu zamontowania ostrza znajdź dwa mocowania na tulei wału. Są one oznaczone okręgami na rys. 12(a). Dopasuj ostrze do tych dwóch mocowań.
8. Ostrożnie zamontuj ostrze na wale. Ostrze musi dokładnie pasować do tych dwóch mocowań. Upewnić się, że nie ma luzu. Patrz rysunek 12(b).
9. -10V celu przytwierdzenia ostrza przykręć śrubę ostrza i dokręć ją. Zalecany moment wynosi 12 Nm.

Czyszczenie

OSTRZEŻENIE

Aby uniknąć poważnych obrażeń ciała, przed rozpoczęciem serwisowania, czyszczenia lub usuwania zanieczyszczeń wyjmij z kosiarki akumulator i klucz.

Spód obudowy kosiarki należy czyścić po każdym użyciu, ponieważ gromadzenie się skoszonej trawy, liści, brudu i innych zanieczyszczeń może powodować korozję. Usuń nagromadzoną trawę i liście z pokrywy silnika i z jej okolic. Jeśli podczas użytkowania kosiarki zanieczyszczenia osadzają się na jej spodniej części, zatrzymaj silnik, wyjmij akumulator, a następnie przechyl kosiarkę do przodu lub w bok i wyczyść ją za pomocą odpowiedniego narzędzia.

• Do czyszczenia urządzenia używaj wilgotnej ściereczki z łagodnym detergentem.
- Nie zanurzaj kosiarki ani żadnej jej części w wodzie.
- Wilgoć może spowodować porażenie prądem. Przed wymianą akumulatora i klucza usuń ewentualną wilgoć za pomocą miękkiej, suchej szmatki i upewnij się, że maszyna jest sucha.
• Do czyszczenia otworów wentylacyjnych kosiarki używaj małej szczotki lub odkurzacza
- Sprawdzaj, czy otwory wentylacyjne nie są zatkane.

Do czyszczenia części z tworzyw sztucznych nie używaj rozpuszczalników, silnych detergentów ani niektórych olejków aromatycznych, na przykład sosnowego czy cytrynowego. Chemikalia mogą uszkodzić, osłabić lub zniszczyć plastikową część, co może spowodować poważne obrażenia ciała.

KONSERWACJA I PIELEGNACJA

Przechowywanie

W celu przygotowania maszyny do przechowywania należy podjąć poniższe kroki.

• Wyczyść maszynę, jak to opisano w poprzednim rozdziale.
• Sprawdź ostrze i w razie potrzeby wymiń je lub naostrz (patrz rozdział Konserwacja).
• Urządzenie należy przechowywać w suchym, czystym miejscu. Nie przechowuj kosiarki w pobliżu materiałów wywołujących korozję, takich jak nawozy lub paliwo.
• Przechowuj urządzenie w pomieszczeniu zamkniętym, w chłodnym, suchym miejscu, poza zasięgiem dzieci.

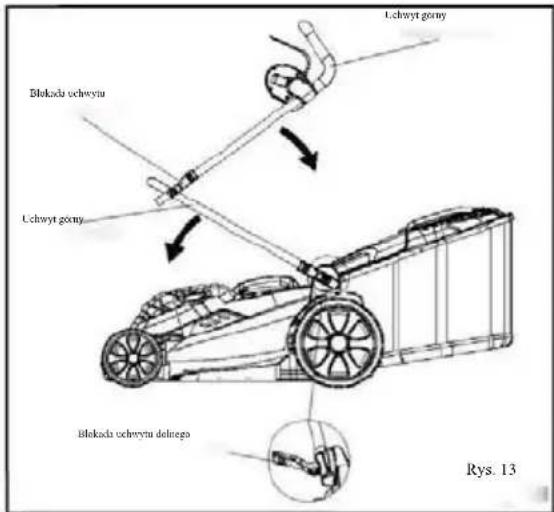

Na czas przechowywania uchwyt można całkowicie złożyć. (Patrz rysunek 13)

• Zwolnić blokady uchwytu znajdujące się na bokach uchwytu, aby go odblokować, i złoż w dół górny uchwyt.
• Zwolnij blokadę dolnego uchwytu, aby go odblokować, i odłącz krzywki ze wspornika montażowego. Zlóż uchwyt dolny do przodu. Uważaj, żeby nie zagiąć ani nie przyciąć przewodu zasilania.
• Wyjmij akumulator i przechowuj go w chłodnym, suchym miejscu.

Lchwyt gony Blokada ochwynu Uchwyt gony Blokada ochwynu delnego Rys. 13

Service

Obshuga serwisowa wymaga zachowania szczególnej staranności i wiedzy. Powinna być wykonywana tylko przez wykwalifikowanego serwisanta. Zalecamy, żeby serwisowanie i naprawy przeprowadzać w najbliższym autoryzowanym centrum serwisowym. W trakcie prac serwisowych należy używać wyłącznie oryginalnych części zamiennych.

• Uchwyty powinny być suche, czyste oraz wolne od oleju i smaru.
• W celu zmniejszenia ryzyka pożaru nie można dopuścić do gromadzenia się na silniku trawy, liści i innych zanieczyszczeń.
• Często sprawdzaj, czy ostrze i śruby montażowe silnika są prawidłowo dokręcone. Sprawdzaj wzrokowo, czy ostrze nie jest uszkodzone (np. zgięcia, pęknięcia, zużycie).
• Chcąc zapewnić bezpieczeństwo i sprawne działanie kosiarki należy o nią odpowiednio dbać. Ostrza kosiarki powinny być ostre i czyste. Ostrza kosiarki są bardzo ostre i mogą spowodować poważne obrażenia. Podczas serwisowania owin ostrza lub używaj rękawic ochronnych i zachowaj szczególną ostrożność.
• Aby kosiarkę można było bezpiecznie użytkować, wszystkie nakrętki, łączniki i śruby powinny być dokręcone.

- Nie wolno manipulować przy urządzeniach zabezpieczających. Należy je regularnie sprawdzać pod kątem prawidłowego działania. UWAGA: Dane kontaktowe zakładu serwisowego znajdują się w karcie gwarancyjnej

OSTRZEŻENIE

Nigdy nie dopuść do tego, żeby elementy plastikowe miały kontakt z płynami hamulcowymi, benzyną, produktami ropopochodnymi, olejami penetrującymi itp.. Chemikalia mogą uszkodzić, osłabić lub zniszczyć element plastikowy, co może spowodować poważne obrażenia ciała.

OSTRZEŻENIE

Nie smaruj żadnego elementu kół. Smarowanie może spowodować uszkodzenie elementów koła w trakcie użytkowania, co mogłoby doprowadzić do poważnego zranienia operatora lub uszkodzenia kosiarki i mienia.

Rutynowe czynności konserwacyjne zostały przedstawione w poniższej tabeli.		Przed użyciem	Po użyciu	Ładowanie	Co tydzień	Co miesiąc	W razie awarii	W razie uszkodzenia	W razie potrzeby
Funkcje	Wymagania
Kosiarka do trawy Kontrola wzrokowa.		●		●
Akumulator	Skontroluj działanie i sprawdź, czy nie ma uszkodzeń.	●	●
System tnący (ostrza)	Skontroluj zespół	●
	Wymień						●	●
Tylna klapa Skontroluj zespół		●							●
Podwozie Sprawdź, czy nie nagromadziła się trawa			●
			●					●
Wyczysć
Wymicń
Wszystkie dostępne elementy łączące Sprawdź		●							●
Śruby mocujące silnik Sprawdź i dokręć						●
Zatyczka do mulczowania (jeśli jest dostępna)	Skontroluj zespół	●							●
Pojemnik na trawę Sprawdź		●
			●
								●

Rozwiązywanie problemów

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Kosiarka nie uruchamia się.	Akumulator nie jest naładowany. Naładuj akumulator.Klucz bezpieczeństwa jest uszkodzony.Trawa owinięta na ostrzach, pojemnik na trawę zablokowany.Akumulator nie jest prawidłowo zamontowany.Akumulator może wymagać naprawy lub wymiany.Klucz bezpieczeństwa nie jest zamontowany.	Wymień klucz bezpieczeństwa.Wymontuj akumulator i sprawdź, czy pod obudową i pod pojemnikiem na trawę nie ma zbitej trawy.Sprawdź zamocowanie akumulatora, upewnij się, że zaczep przytrzymujący jest prawidłowo założony.Wymień akumulator.Włóż klucz bezpieczeństwa.
Kosiarka tnie trawę nierówno.	Trawnik jest nierówny.Wysokość cięcia nie jest ustawiona prawidłowo.	Sprawdź koszony teren.Zwiększ lub zmnicjsz wysokość cięcia.
Kosiarka nie mulczuje prawidłowo.	Skoszona mokra trawa przylega do dolnej części obudowy.Brak zatyczki do mulczowania. Zamontuj zatyczkę do mulczowania.	Przed rozpoczęciem koszenia poczekaj, aż trawa wyschnie.
Kosiarkę trudno się pcha.	Trawa jest zbyt wysoka lub wysokość cięcia jest za mała.Tył obudowy kosiarki i ostrza są ciągnięte w gęstej trawie.	Zwiększ wysokość cięcia.Usuń skoszoną trawę z pojemnika na trawę.
Kosiarka jest głośna i wibruje.	Wał silnika jest skrzywiony.Ostrze nie jest zbalansowane.	Zatrzymaj silnik i zbadaj uszkodzenie.Napraw przed ponownym uruchomieniem.Jeżeli drgania nadal występują, skontaktuj się z autoryzowanym centrum serwisowym.
Podczas koszenia trawy kosiarka zatrzymuje się („gaśnie”).	Ostrze kosiarki jest przeciążone z powodu warunków koszenia, takich jak np. długa, gęsta lub wilgotna trawa albo gatunek trawy.Pełny pojemnik na trawę w kosiarce / zatkany wylot pojemnika / zbita trawa pod obudową	Zatrzymaj silnik, zwiększ wysokość cięcia i spróbuj ponownie.Poczekaj, aż trawa przeschnie i spróbuj ponownie.Opróżnij pojemnik na trawę i oczyść wylot pojemnika wyczyść spód obudowy, zwiększ wysokość cięcia i spróbuj ponownie.

Specyfikacje techniczne

SPECYFIKACJA PRODUKTU
Opis	Podwójna kosiarka do trawy 18 V 37 cm	Podwójna kosiarka do trawy 18 V 44cm
Typ obudowy Plastik Plastik
Wymiary obudowy 39 cm 46 cm
Rozmiar kół przednich 165 mm 165 mm
Rozmiar kół tylnych 250 mm 250 mm
Łożysko koła Metalowa tuleja Metalowa tuleja
Materiał pojemnika na trawę Hybrydowy (tkanina + plastik) Hybrydowy (tkanina + plastik)
Pojemność pojemnika na trawę 40 l 50 l
Mulczowanie Niedostępne	Niedostępne
Popychana / Samojezdna	Popychana	popychana
Typ ostrza	Listwa tnąca	Listwa tnąca
Typ uchwytu	Ergonomiczny	Ergonomiczny
Regulacja wysokości położenia	7	7
Zakres regulacji wysokości	25-75 mm	25-75 mm
Typ silnika (bezszczotkowy/szczotkowy)	Bezszczotkowy	Bezszczotkowy
Specyfikacja silnika	102/25-36 V DC	102/25-36V DC
Średnica wału silnika	17 mm	17 mm
Waga produktu (bez akumulatora)	12,5 kg	14 kg
Układ rozruchu	miękki start	miękki start
Mechanizmy bezpieczeństwa	tak, 20 A	tak, 30 A
Maks. prędkość obrotowa silnika	3500	3700
Maks. prędkość obrotowa silnika	3200	3400
Poziom ciśnienia akustycznego	Lpa: 78dB (A), K: 3dB (A)	Lpa: 78,1 dB (A), K: 3 dB (A)
Poziom mocy akustycznej (umiarkowany)	Lwa: 92dB (A)	Lwa: 93 dB (A)
Poziom mocy akustycznej (gwarantowany)	Lwa: 94dB (A)	Lwa: 95 dB (A)
Całkowita wartość drgań (Max)	ah: 3,12 m/s2, K: 1,5 m/s2	ah: 3,75 m/s2, K: 1,5 m/s2

Ostrzeżenie:

• Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być stosowana do porównywania danego narzędzia z innym;
• Deklarowana całkowita wartość drgań może być również wykorzystana do wstępnej oceny narażenia.
• Emisja drgań podczas rzeczywistego użytkowania zasilanego urządzenia może różnić się od deklarowanej wartości całkowitej, w zależności od sposobu użytkowania urządzenia
• Należy określić środki bezpieczeństwa do ochrony operatora, które zależą od oceny narażenia w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu operacyjnego, takich jak okresy, gdy narzędzie jest wyłączone, gdy jest wykorzystywane i gdy pracuje na biegu jałowym).
