MODE D'EMPLOI IQ18WM37 MURRAY
Merci d'avoir acheté votre produit Murray. Murray est fière de la qualité et de la performance de tous ses produits.
Ce manuel d'instructions vous aidera dans l'assemblage, l'utilisation en toute sécurité et l'entretien de votre produit Veuillez lire les mises en garde suivantes pour assurer la sécurité et la longévité de votre produit.
AVERTISSEMENT
Avant de commencer à utiliser ce produit, vous devez entièrement lire et comprendre toutes les instructions et les règles de sécurité contenues dans le présent manuel. Le non-respect de ces consignes pourrait causer des accidents entraînant un choc électrique, un incendie et/ou des blessures graves.
UTILISATION PREVUE
Ce produit est destiné uniquement à la tonte de pelouse domestique. La lame de coupe doit tourner à peu près parallèlement au sol sur lequel elle est roulée. Les quatre roues doivent toucher le sol pendant la tonte. Cette tondeuse est manipulée par un conducteur piéton.
REMARQUE : La tondeuse ne doit jamais être utilisée avec les roues décollées du sol, elle ne doit pas être tirée ou montée dessus.
L'appareil ne doit pas être utilisé pour tondre autre chose que les pelouses domestiques.
L'appareil doit uniquement être utilisé aux fins spécifiées dans le présent.
Sécurité générale
Avertissement!
Risque d'électrocution
Veuillez lire les consignes d'utilisation avant d'opérer la machine.
Portez des lunettes de sécurité et des protections auditives conformes aux normes de sécurité.
Portez des chaussures solides et antidérapantes.
Portez des gants de sécurité.
Ne pas utiliser la machine dans des conditions humides, la protéger de la pluie et de l'humidité.
Attention aux objets projetés !
S'assurer que les spectateurs sont tenus à au moins 15 m (50') de distance et arrêter l'appareil si ces derniers se rapprochent.
Tenir à l'écart de la chaleur et/ou des flammes nues.
pendant la charge.
Veuillez lire les consignes d'utilisation avant d'effectuer les travaux d'entretien.
Veuillez attendre que tous les composants de la machine s'arrêtent complètement et retirer la batterie.
Tenir les mains et les pieds loin de la zone de coupe. Le contact avec les lames pourrait amputer les mains et les pieds.
Cet appareil ne doit pas être éliminé avec les articles ménagers.
N'utilisez jamais la tondeuse si le bac de ramassage d'herbe ou le carter de protection n'est pas en position.
Température ambiante 40°C Max.
Ne pas jeter cet appareil dans l'eau.
Table des matières
Caractéristiques et
Caractéristiques et 60
Sécurité et manutention
Sécurité générale 61
Procédures d'assemblage
Élimination du produit 62
Déballage 63
Poignées de dépliage et de réglage 64
Montage du bac de ramassage d'herbe 64
Installation et désinstallation du
bouchon de paillis 65
Installation de la batterie 65
Retrait de la batterie 66
Instructions de
fonctionnement

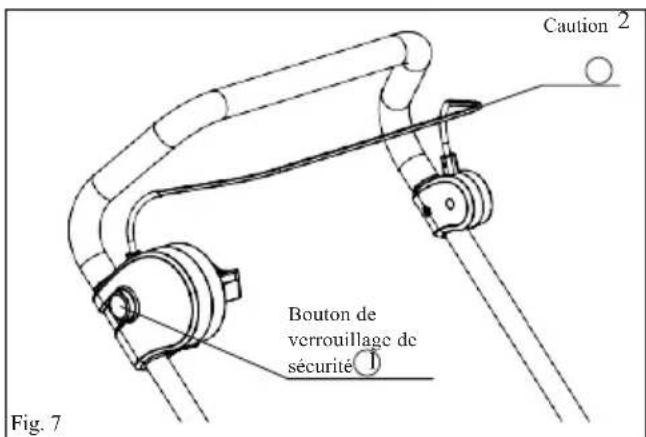

Démarrage et arrêt 66

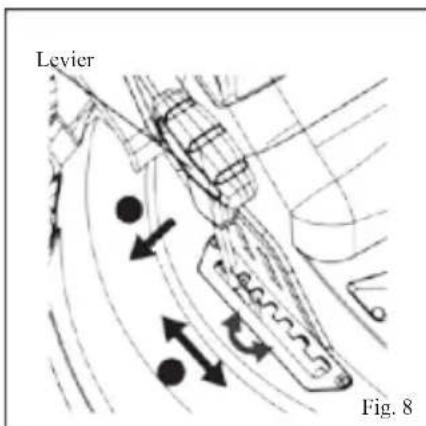

Réglage de la hauteur de coupe 67

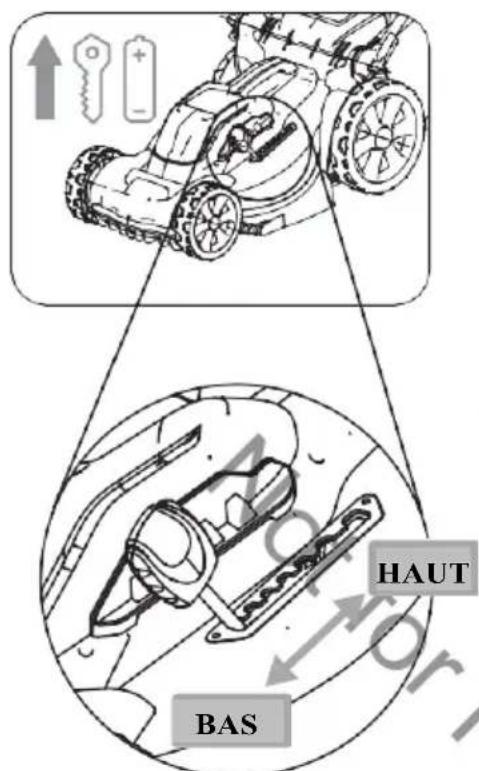

Guide d'installation rapide 68
Conseils de tonte 69
Conseils de paillage 69
Entretien et maintenance
Vidange du bac de ramassage d'herbe 70
Remplacement de la batterie 70

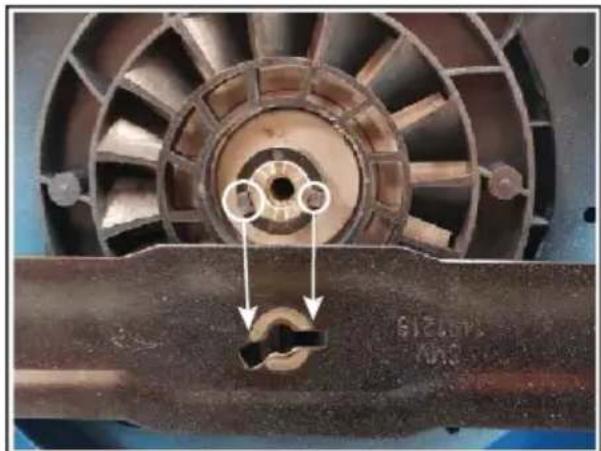

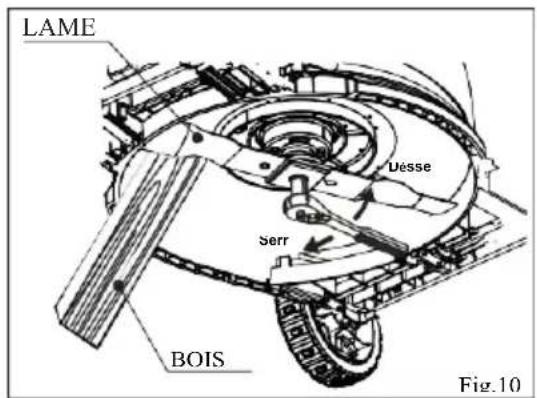

Remplacement de la barre de lame 71
Nettoyage 72
Rangement 73
Service 73
Tableau d'entretien 74
Dépannage
Dépannage 75
Spécification technique
Spécification du produit 76
REMARQUE : LES DÉTAILS DE LA GARANTIE NE SONT PAS ÉCRITS DANS CE MANUEL D'UTILISATION. REPORTEZ-VOUS AUX AUTRES DOCUMENTS FOURNIS AVEC CETTE MACHINE POUR PLUS DE DÉTAILS SUR LA GARANTIE.
LES D OCUMENTS D E G ARANTIE P EUVENT COMPRENDRE D ES S PÉCIFICATIONS TECHNIQUES PROPRES À C HAQUE M ODÈLE QUI NE S ONT P AS É CRITES DANS LE MANUEL DE L'OPÉRATEUR

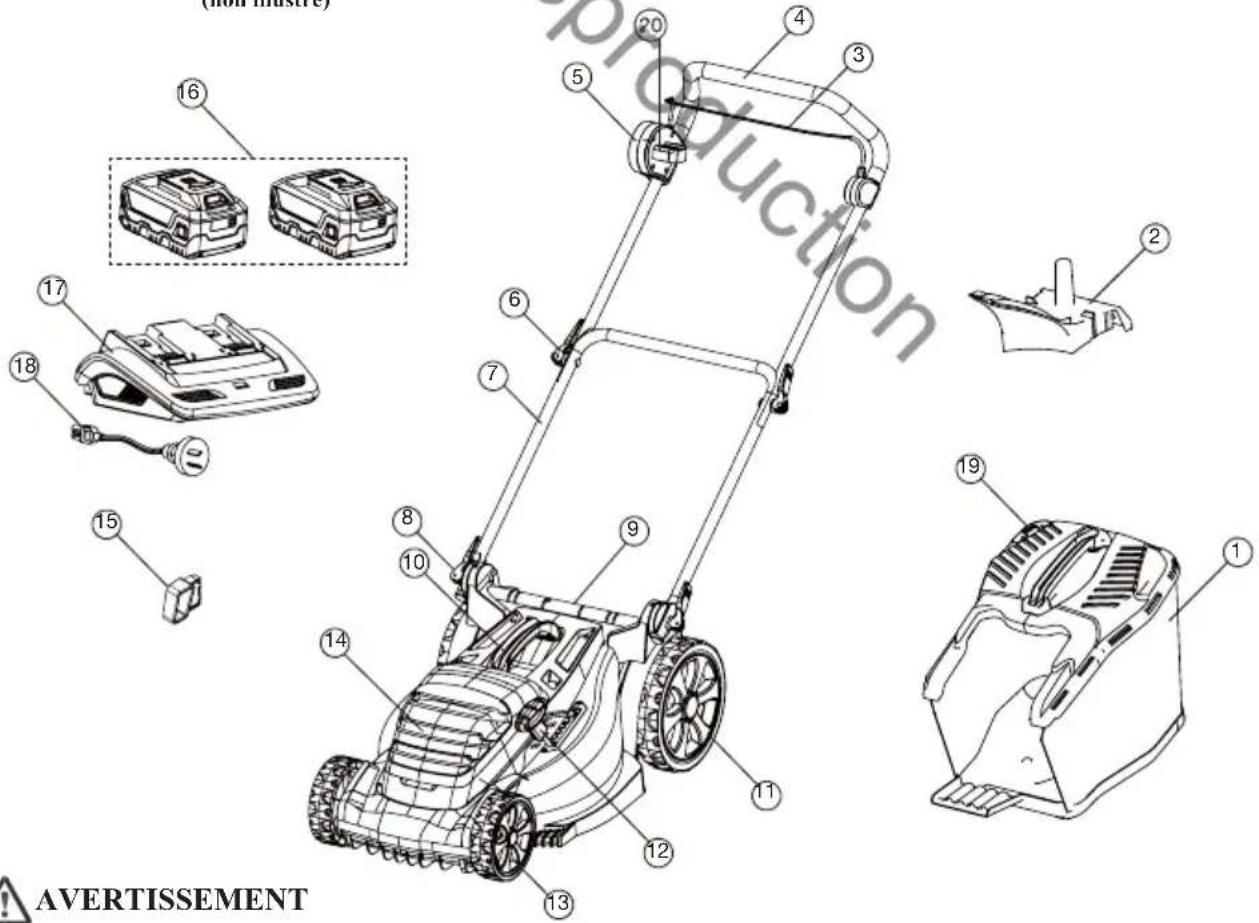

Caractéristiques et éléments fournis
| 1 | Ramasseur d'herbe |
| 2 | Fiche de paillage (non disponible dans tous les modèles) |
| 3 | Attention |
| 4 | Poignée supérieure |
| 5 | Contrôle du démarreur |
| 6 | Poignée Serrure à came |
| 7 | Poignée inférieure |
| 8 | Serrure de poignée inférieure |
| 9 | Rabat arrière |
| 10 | Poignée du milieu |
| 11 | Roue arrière |
| 12 | Réglage de la hauteur (la position peut varier selon les modèles) |
| 13 | Roue avant |
| 14 | Boîtier de batterie |
| 15 | Clé de sécurité |
| 16 | Batterie Lithium-ion x 2 |
| 17 | Chargeur de batterie |
| 18 | Cordon de charge |
| 19 | Indicateur du plein des herbes |

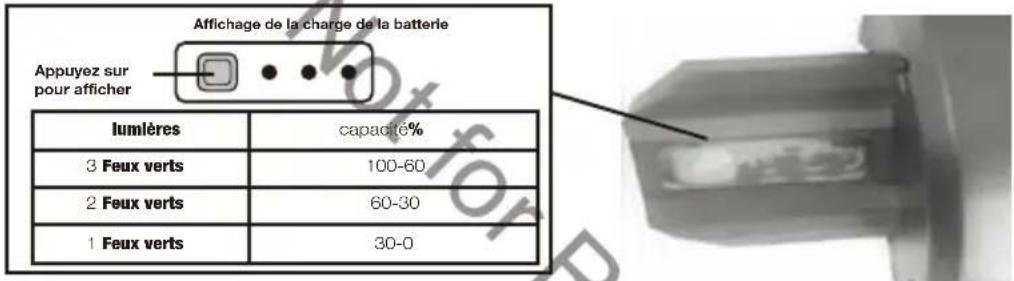

| 20 | Indicateur de capacité de la batterie |
- Manuel de sécurité et d'instruction de la batterie et du chargeur (non illustré)
AVERTISSEMENT
N'utilisez pas l'appareil s'il manque un composant ou s'il est endommagé. Faites réparer ou remplacer tout composant manquant ou endommagé.
Sécurité générale
- Conservez ce manuel dans un endroit sûr pour une référence ultérieure et consultez-le régulièrement. Assurez-vous que les autres utilisateurs lisent ce manuel et sont conscients des risques liés à la sécurité du produit.
- La machine doit fonctionner uniquement avec une batterie lithium-ion Briggs & Stratton d'origine. Lors de l'utilisation d'une machine alimentée par batterie, des précautions de sécurité de base doivent toujours être prises pour réduire le risque de fuite des batteries et de blessures corporelles.
- Des blessures graves peuvent survenir lorsque la machine est tirée sur le pied de l'opérateur lors d'une chute causée par un glissement ou un trébuchement.
- En cas de trébuchement ou de chute, libérez immédiatement la poignée de la caution. Ne vous accrochez pas à la poignée de la machine lors d'un accident.
- Lorsque vous devez faire marche arrière avec la machine, ne le faites qu'une fois lorsque la machine est complètement arrêtée et regardez toujours derrière vous pour voir s'il y a des risques avant de vous déplacer.
• N'utilisez pas la machine sous l'influence de l'alcool ou de drogues.
- Restez vigilant et n'utilisez pas la machine lorsque vous êtes fatigué. Restez concentrés sur ce que vous faites et assurez-vous que les autres sont au courant de vos intentions avant de commencer.
• Avant d'inspecter, de régler, d'entretenir ou de nettoyer la machine, arrêtez et retirez toujours les batteries et la clé de sécurité.
• Arrêtez la machine lorsque vous traversez des allées en gravier, des trottoirs ou des routes.
- Si la machine commence à vibrer excessivement, arrêtez de l'utiliser jusqu'à ce que la machine soit inspectée et évaluée. Le fait de faire évaluer une machine pour déceler les problèmes de vibration réduit généralement le risque de blessure ou de défaillance du produit.
- Ne forcez pas la machine au-delà de sa capacité de coupe. La machine sera plus performante et plus sûre si on la laisse couper à la vitesse pour laquelle elle est conçue.
- N'utilisez pas la machine à l'intérieur. Rangez la machine uniquement à l'intérieur dans un endroit sec et sécurisé. Tenir la machine hors de portée des enfants.
- Soyez extrêmement prudent lorsque vous approchez les angles morts, les portes, les arbustes, les arbres ou d'autres objets qui pourraient masquer votre vue et le chemin de la machine.
- N'utilisez pas la machine d'une manière qui permettrait d'exposer les lames et utilisez la uniquement avec les 4 roues au sol. Ne soulevez pas et ne transportez pas la machine pendant qu'elle est en marche.
Formation
- Veuillez lire attentivement les instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de la machine.
- Ne permettez jamais à des enfants ou à des personnes non familiarisées avec ce manuel d'utiliser la machine. Les réglementations locales peuvent limiter l'âge de l'opérateur.
• N'utilisez jamais la machine lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité.
- Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou des dangers survenant à d'autres personnes ou à leurs biens.
Préparation
- Lors de l'utilisation de la machine, portez toujours des chaussures robustes et des pantalons longs. Ne pas utiliser la machine pieds nus ou avec des sandales ouvertes. Évitez de porter des vêtements amples ou munis de cordons ou de cravates suspendus.
- Portez toujours un masque facial ou un masque anti-poussière lorsque vous utilisez la machine dans un environnement poussiéreux.
- Inspectez soigneusement la zone où la machine doit être utilisée et retirez tous les objets qui peuvent être projetés par la machine.
- Avant toute utilisation, toujours procéder à une inspection visuelle pour s'assurer que la lame, le boulon de la lame et l'assemblage de la lame ne sont pas usés ou endommagés. Remplacez les composants usés ou endommagés des ensembles pour préserver l'équilibre. Remplacez les étiquettes endommagées ou illisibles.
Fonctionnement
- La machine doit fonctionner uniquement avec une batterie lithium-ion Briggs & Stratton d'origine. Lors de l'utilisation d'une machine alimentée par batterie, des précautions de sécurité de base doivent toujours être prises pour réduire le risque de fuite des batteries et de blessures corporelles.
• Utilisez la machine uniquement sous la lumière du jour ou sous une bonne lumière artificielle.
- Évitez d'utiliser la machine dans de l'herbe mouillée.
- Soyez toujours sûr de votre position sur les pentes.
• Marchez, ne courez jamais.
• Tondez sur la face des pentes, jamais de haut en bas.
- Soyez extrêmement prudent lorsque vous changez de direction sur les pentes.
- Ne tondez pas des pentes trop raides.
- Soyez extrêmement prudent lorsque vous faites marche arrière ou lorsque vous tirez la machine vers vous.
- Arrêtez la ou les lames si la machine doit être inclinée pour le transport lors du croisement de surfaces autres que l'herbe et lors du transport de la machine à destination et en provenance de la zone à utiliser.
- N'utilisez jamais la machine avec des protecteurs ou des écrans défectueux ou sans dispositifs de sécurité, par exemple des déflecteurs et/ou un ramasseur d'herbe, en place.
- Mettez le moteur en marche avec précaution en suivant les instructions et en éloignant les pieds de la ou des lames.
- Ne démarrez pas la machine lorsque vous vous tenez devant l'ouverture de déchargement.
- Ne placez pas les mains ou les pieds près des pièces en rotation ou sous celles-ci. Restez toujours à l'écart de l'ouverture de déchargement.
- Ne transportez pas la machine lorsque la source d'alimentation est en marche.
- Arrêtez la machine et retirez la clé de sécurité et la batterie. S'assurer que toutes les pièces en mouvement sont complètement immobilisées
- à chaque fois que la machine est laissée sans surveillance,
- avant de débloquer les blocages ou de déboucher la goulotte,
- avant de vérifier, nettoyer ou travailler sur la machine,
- après avoir heurté un corps étranger. Inspectez la machine pour vérifier qu'elle n'est pas endommagée et effectuez les réparations avant de la remettre en marche et de l'utiliser ;
Si la machine commence à vibrer anormalement (vérifier immédiatement)
- Vérifier l'absence de dommages,
- remplacer ou réparer toute pièce endommagée,
- vérifier et serrer les pièces desserrées.
Entretien et rangement
- Gardez tous les écrous, boulons et vis serrés pour vous assurer que la machine est en bon état de fonctionnement.
• Vérifier régulièrement l'usure ou la détérioration du ramasseur d'herbe.
- Lors du réglage de la machine, veillez à ne pas coincer les doigts entre les lames mobiles et les pièces fixes ou la machine.
- Toujours laisser refroidir la machine avant de la ranger.
- Lors de l'entretien des lames, gardez à l'esprit que, même si l'alimentation électrique est coupée, les lames peuvent toujours être déplacées.
- Remplacez les pièces usées ou endommagées par mesure de sécurité. Utilisez uniquement les pièces de rechange et des accessoires d'origine.
Élimination du produit
Les pr oduits él ectriques us agés ne doi vent pas être j etés avec 1 es or dures m énagères. Veuillez les mettre au r ebut dans les installations prévues à c et effet. R enseignez-vous auprès des autorités locales ou de votre détaillant pour obtenir des conseils en matière de recyclage. La batterie contient des matières dangereuses pour vous et pour l'environnement. Elle doit être retirée et éliminée séparément dans un établissement qui accepte les batteries au lithium-ion.
Pour pl us d' informations s ur l'élimination des bat teries et des char geurs, r eportez-vous a u manuel Batterie et chargeur 18 V de Briggs & Stratton.
ÉLIMINATION CORRECTE DE L'EMBALLAGE
L'emballage s e com pose de car ton et de pl astiques m arqués en c onséquence qui peuvent être recyclés. Rendre ces matériaux disponibles pour le recyclage.
Informations sur les risques résiduels qui r estent malgré les mesures de conc option, de protection et de protection complémentaires adoptées.
Contact en cas
Dans les rares cas où une batterie est endommagée et que son contenu fuit ou entre en contact avec la peau, les yeux ou est ingéré, suivez les instructions de premiers soins à l'intérieur du manuel de la batterie et du chargeur. Consulter immédiatement un médecin.
PROCÉDURES D'ASSEMBL
Déballage
Ce produit nécessite un assemblage.
- Retirez soigneusement le produit et tous les accessoires de la boîte. Assurez-vous que tous les articles énumérés dans la liste d'emballage sont inclus. Se référer à la page 3.
- Ne jetez pas le matériel d'emballage avant d'avoir soigneusement inspecté et vérifié que le produit est en bon état de fonctionnement.
AVERTISSEMENT
N'essayez pas de modifier ce produit ou de créer des accessoires non recommandés pour une utilisation avec ce produit. Toute altération ou modification de ce type constitue une mauvaise utilisation et pourrait entraîner une situation dangereuse pouvant entraîner des blessures graves.
N'insérez pas la clé tant que l'assemblage n'est pas terminé et que vous n'êtes pas prêt à utiliser la machine.
PROCÉDURES D'ASSEMBLAGE

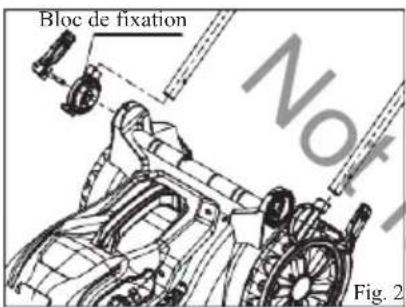

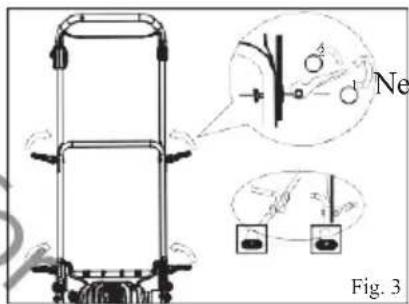

Dépliage et réglage des poignées
REMARQUE : Se reporter aux figures 2 et 3.
• Assurez-vous que les batteries et la clé de sécurité sont retirées de la tondeuse avant de commencer l'assemblage.
- Faites glisser les deux blocs de fixation jusqu'à l'extrémité de la poignée inférieure.
- Insérez le verrou de la poignée inférieure dans le tube et le bloc de fixation. Visser le boulon et le serrer pour fixer la poignée inférieure.
- Montez la poignée supérieure et la poignée inférieure ensemble avec le verrou à came de la poignée. Vous pouvez tourner et déverrouiller le verrou pour ajuster l'étanchéité du verrou.
pas utiliser si les poignées sont mal installées.
Éviter les points de pincement lors du pliage des poignées.

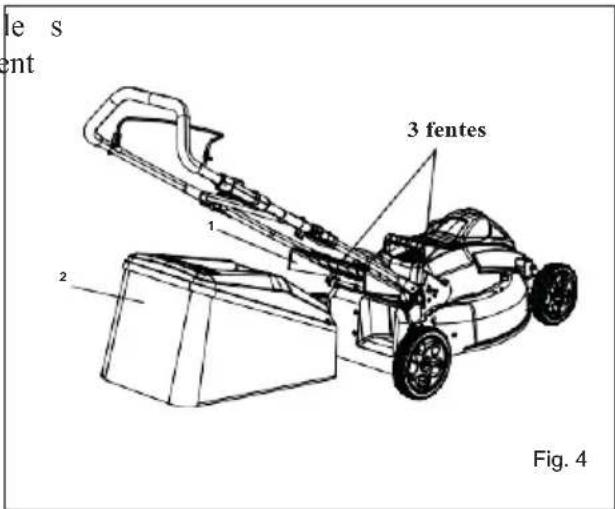

Montage du bac de ramassage
REMARQUE : Se reporter à la figure 4 (l'image montrée peut différer du modèle réel).
- Assurez-vous qu e les batteries et la clé de sécurité sont retirées de la tondeuse avant de commencer l'assemblage.
- Soulevez le volet arrière.
- Soulevez le bac de ramassage d'herbe par la poi gnée et placez-le sous le volet arrière de manière à ce que les crochets du châssis du bac de ramassage d'herbe soient placés dans les fentes du support de poignée.
- Relâchez légèrement le volet arrière.
- Lorsqu'ils s ont cor rectement installés, le s crochets du bac de r amassage d'herbe r eposent solidement dans l es f entes des s upports des poignées.
AVERTISSEMENT
Toujours r emplacer les ba es de r amassage d'herbe endommagés ou usés.
Ne pas s ut iliser l'appareil s i le ba c de r amassage d'herbe n'est pas correctement installé.
Ne tenez pas le volet ouvert lorsque la machine est en marche.
REMARQUE : Non fourni dans tous les modèles.

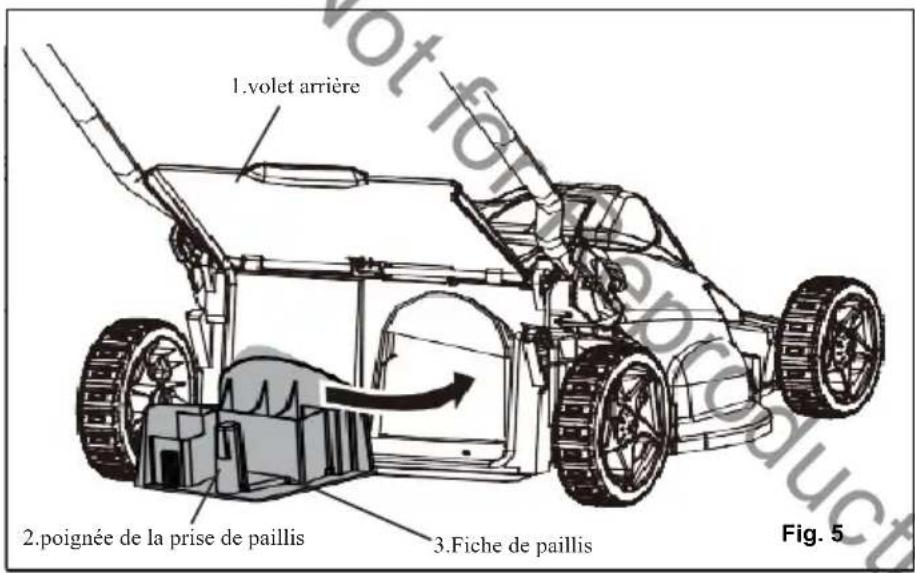

REMARQUE : Se reporter à la figure 5 (l'image montrée peut différer du modèle réel).
- Assurez-vous que les batteries et la clé de sécurité sont retirées de la tondeuse avant de commencer l'assemblage.
- Pour retirer le bouchon de paillis, soulevez le volet arrière (1).
- Saisissez la poignée (2) de la fiche de broyage et retirez la fiche de broyage à l'aide de la poignée.
- Le bouchon de paillis (3) est inséré en biais, de sorte qu'il peut nécessiter une certaine force pour l'enlever.
- Pour installer le bac de ramassage d'herbe, il faut retirer le bouchon de paillis.
- Lors du démontage du bac de ramassage d'herbe, il faut remettre le bouchon de paillis en place.
AVERTISSEMENT
Ne laissez pas le volet arrière se refermer, fermez-le toujours doucement pour éviter de l'endommager. Remplacez toujours le clapet arrière et le bouchon de broyage s'ils sont endommagés.
Installation de la batterie

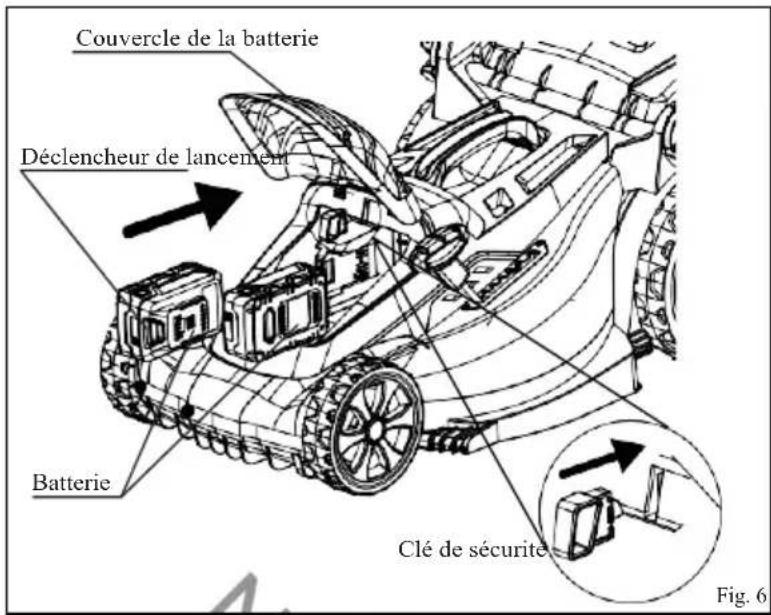

REMARQUE : Se reporter à la figure 6.
- Soulever et maintenir le couvercle du compartiment à batteries.
- Placer la batterie sur la tondeuse. Aligner les nervures guidées sur la batterie avec les rainures de l'orifice de la batterie du produit.
- Assurez-vous que le loquet au bas de la batterie s'enclenche et que la batterie est bien en place (elle s'enclenchera) et verrouillée dans la tondeuse avant de commencer le travail.
- Insérez la clé de sécurité.
- Si la machine n'est pas utilisée immédiatement, ne pas insérer la clé de sécurité.
- Fermez doucement le couvercle du compartiment des batteries pour éviter de l'endommager.
PROCÉDURES D'ASSEMBLAGE
AVERTISSEMENT
N'insérez aucun objet autre que la batterie fournie dans le compartiment de la batterie.
Ne forcez pas la batterie. Elle devrait glisser facilement si elle est insérée ou relâchée correctement.
Retrait de la batterie
REMARQUE : Se reporter à la figure 6.
- Relâchez la caution pour arrêter le produit.
• Retirez la clé de sécurité. - Appuyez et maintenez enfoncé le bouton de déclenchement du déclencheur de la batterie au bas de la batterie.
- Glissez vers l'extérieur pour retirer la batterie de l'appareil.
INSTRUCTIONS DE FONCTIONNEMENT
Démarrage et arrêt
REMARQUE : Deux batteries entièrement chargées sont nécessaires pour que le produit soit opérationnel. REMARQUE : Se reporter aux figures 6 et 7.
Pour DÉMARRER la tondeuse :
- Ouvrez le couvercle du compartiment des batteries et insérez la clé de sécurité dans la fente. (Voir la Fig. 6)
- Appuyer sur le bouton de verrouillage de sécurité (1) et le maintenir enfoncé. (Voir la Fig. 7)
- Tirez la caution (2) vers le haut jusqu'à la poignée pour démarrer la tondeuse et relâchez le bouton de verrouillage de sécurité avec les pieds bien éloignés des lames.
Pour ARRÊTER la tondeuse :
- Relâcher la caution.
- Patientez que la tondeuse s'arrête complètement, puis retirez la clé de sécurité.
Si la tondeuse ne s'arrête pas ou en cas d'urgence, retirez la batterie.
DÉMARRAGE PROGRESSIF
Cette tondeuse est équi pée d'une fonction « Démarrage progressif ». A u dém arrage initial, la tondeuse m ettra environ 3 s econdes pour at teindre s a vi tesse m maximale. Si l a t ondeuse ne démarre pas initialement : Retirez la batterie et vérifiez sous le carter de tondeuse qu'il n'y a rien qui obstrue la lame et que l a lame peut tourner librement à l a main. Même une pet ite quantité d'herbe au démarrage empêche le démarrage en douceur de la tondeuse.
AVERTISSEMENT
N'essayez pas de neutraliser l'actionnement du bouton de verrouillage de sécurité ou du levier de caution, n'attachez pas ou ne verrouillez pas la caution.
Ne laissez pas la tondeuse en marche sans surveillance.
Indicateur de capacité de la batterie
Vérification de la capacité de la batterie:
Appuyez sur le bouton indicateur de capacité de la batterie (BCI) situé sur la batterie. Les voyants s'allumeront en fonction du niveau de capacité des batteries. Voir le tableau ci-dessous:
Réglage de la hauteur de
REMARQUE : Se reporter à la figure 8.
REMARQUE : L'emplacement et l'apparence du levier de réglage de la hauteur peuvent varier d'un modèle à l'autre.
Avant d'utiliser la tondeuse pour la première fois, relevez la position de coupe à la hauteur qui convient le mieux à votre pelouse.
Pour régler la hauteur de la lame :
- Pour RÉGLER la hauteur de la lame, saisissez le levier de réglage de la hauteur, tirez sur le côté et faites-le avancer (1).
- Pour ABAISSER OU ÉLEVER la hauteur de la lame, déplacez le levier comme indiqué à la Fig. 8. La hauteur de la tondeuse peut être abaissée en déplaçant le levier vers l'avant et relevée en le déplaçant vers l'arrière (2).
AVERTISSEMENT
Ne réglez pas la hauteur lorsque la tondeuse est en marche.
Guide d'installation rapide
COURT-LEGER
HERBES MINCES
• Retirer la batterie et la clé
• Vérifiez si l'herbe est haute ou épaisse.
• Vérifier que le bac de ramassage et le pont sont vides d'herbe.
• Vérifiez que la batterie est complètement chargée.
× Ne réglez pas la to ndeuse si la batterie ou la clé est insérée. √ Retirez la batterie et la clé avant de régler la tondeuse. Ne coupez × pas lorsque le bac de r amassage e st plein o u s i la goulotte e st bloquée. Vider le bac de ramassage avant de tondre.
2 - RÉGLER
- Augmenter la hauteur de coupe dans l'herbe haute ou lourde
- Nettoyer le bac de ramassage et le plateau de coupe de l'herbe coupée
- Poussez la tondeuse plus lentement dans l'herbe lourde.
Ne coupez pas bas l'herbe longue, épaisse ou mouillée. Ajustez pour couper plus haut dans la pelouse envahie par la végétation.
Ne forcez pas la t ondeuse sur une pelouse é paisse. R alentir si l'herbe devient plus épaisse.
3 - COUPER
- Insérer la batterie et la clé
- Essayez de tondre l'herbe à la hauteur choisie
- Augmentez la hauteur et coupez l'herbe plus fréquemment, au besoin, dans le cas de l'herbe longue et lourde.
- Si la PROTECTION DE CHARGE* arrête la tondeuse, Répétez l'étape 1,2,3 en augmentant la hauteur en poussant de l'herbe lente ou propre depuis le bac de ramassage et le pont.
- Lors de la tonte, si le clapet indicateur du bac de ramassage est abaissé, le bac de ramassage est plein.
× Ne continuez pas à couper si la tondeuse se coupe fréquemment.
Éviter les coupures fréquentes de la protection de la charge.
Ne continuez pas la coupe si la batterie surchauffe.
Laissez la batterie refroidir si la protection thermique de la batterie est activée.
La tondeuse est équipée d'une technologie de détection de charge intégrée. D ans certaines c onditions, la tondeuse peut se réinitialiser en raison de la fonction PROTECTION DE CHARGE*.
Évitez de surcharger fréquemment la tondeuse car cela pourrait augmenter la température de la batterie et activer la protection thermique de la batterie. La protection thermique de la batterie nécessitera que la machine soit correctement refroidie.
INSTRUCTIONS DE FONCTIONNEMENT
Conseils de tonte
Une l'ame t ranchante am éliorera cons idérablement l'es per formances de l'a t ondeuse, e r particulier lors de la tonte de l'herbe haute. Assurez-vous de vérifier la lame et de la remplacer au moins une fois par an, comme décrit dans la section Entretien.
- Vérifiez que 1 a pelouse est exe mpte de pi erres, de bât ons, de fils et d'autres objets qui pourraient end ommager 1 es 1 ames ou 1 e m oteur. C es o bjets po urraient ét re proje accidentellement par 1 a t ondeuse dans n' importe quel le di rection et pour raient caus er des blessures graves à l'opérateur et à autrui. Afin d'éviter tout choc électrique, n'utilisez pas la tondeuse dans des conditions humides ou mouillées.
- Lorsque vous coupez de l'herbe épaisse, réduisez la vitesse de marche afin de per mettre une coupe plus efficace et une bonne évacuation des déchets de tonte.
AVERTISSEMENT
La tondeuse est équipée d'un dispositif de surcharge de courant. Dans des conditions difficiles, la tondeuse pe ut couper (ou "décrocher"), par ex emple des pel ouses longues, épa isses ou humides ou cer tains types d'herbe. Si cela se produit, augmentez la hauteur de co upe afin de réduire la charge ou l'effort sur la tondeuse.
Tondez sur la face des pentes, jamais de haut en bas. Soyez extrêmement prudent lorsque vous changez de direction sur les pentes. Ne tondez pas des pentes trop raides, soyez toujours sûr de votre position sur les pentes.
Conseils de paillage
- Réglez la tondeuse à la hauteur de coupe la plus élevée lorsque vous tondez sur un sol inégal ou sur de hautes herbes.
- Pour un paillage efficace, ne coupez pas l'herbe mouillée, car elle a tendance à coller à la face inférieure de 1 a terrasse, ce qui empêche 1 e pai llage appr oprié d es débr is d'herbe. Les nouvelles herbes
ou épaisses pourraient nécessiter une coupe plus étroite. La vitesse d'avancement doit être adaptée à l'état de la pelouse. Si la tonte a été retardée et qu'on a laissé l'herbe pousser à plus de 10 cm (4 po), t ondez 1 a pelouse de ux f ois af in de r éduire 1 a hauteur de maximum de 8,3 cm (3 1/4 po).
l 'herbe à u
- Marchez à un rythme régulier. Chevaucher les rangées de coup e. Ne l'aissez p as l'herbe devenir trop haute.
Si l'herbe devient trop longue, commencez à la position de cou pe la plus haute et descendez jusqu'à la hauteur de coupe souhaitée.

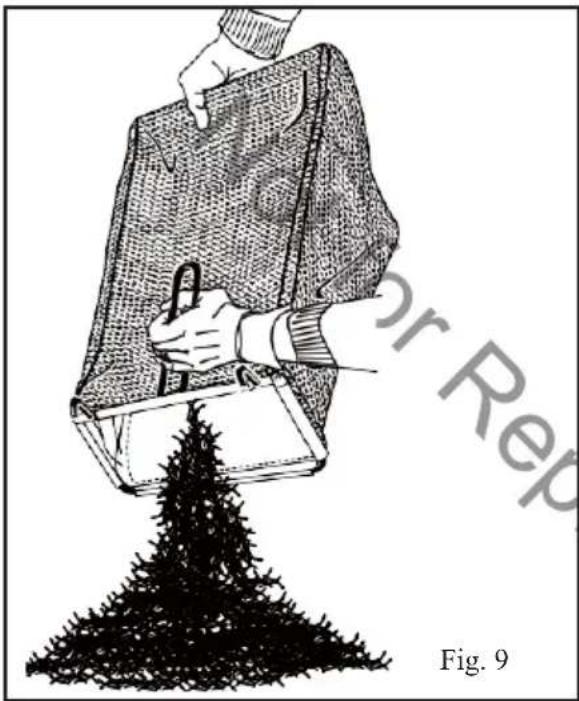

Vidange du bac de ramassage d'herbe
REMARQUE : Se reporter à la figure 9 (l'image montrée peut différer du modèle réel).
- Arrêter la tondeuse, laisser les lames s'arrêter complètement et retirer la batterie et la clé de sécurité.
- Soulevez le volet arrière.
- Soulevez le bac de ramassage d'herbe par sa poignée pour le retirer de la tondeuse.
• Vider l'herbe coupée. - Soulevez l e vol et ar rière et r éinstallez l e bac de r amassage d'herbe com me d écrit précédemment dans ce manuel.
- Vérifiez régulièrement le bac de ramassage d'herbe et remplacez-le si le bac de ramassage d'herbe est usé ou endommagé.
- Ne stockez pas l'herbe dans le bac de ramassage. Toujours vider après utilisation.
- N'utilisez pas le bac de ramassage à d'autres fins.
- Ne tondez pas et ne ramassez pas des matériaux chauds, des cendres ou des restes provenant de feux de camp ou des matériaux qui couvent.
- Laisser sécher le sac dans des conditions humides.
Remplacement de la batterie
AVERTISSEMENT
Ne jetez jamais la batterie avec le feu ou les ordures ménagères.
Reportez-vous au manuel d'instructions de Batterie et du chargeur pour plus d'informations sur la sécurité et la mise au rebut de la batterie et du chargeur.
Remplacement de la barre de lame
REMARQUE : Se référer aux Fig.10, Fig.11 & Fig.12.
Toujours protéger les mains en portant des gants lourds et/ou en enveloppant les bords coupants de la lame avec des chiffons et autres matériaux lors de l'entretien de la lame. Le contact avec la lame pourrait entraîner des blessures graves.
REMARQUE : Utilisez uniquement les pièces de rechange d'origine fabriquées et garanties par Murray. Insistez auprès de votre revendeur de pièces et de service.
Des instructions de montage dét aillées sont imprimées sur les em ballages de 1 ames Murray d'origine.
L'utilisation de lames non authentiques pourrait annuler votre garantie et entraîner des dommages ou des blessures.
! AVERTISSEMENT
Ne jamais utiliser la tondeuse sans lames ou avec des lames endommagées.
! AVERTISSEMENT
Ne jamais modifier les lames ou le système de coupe.
Remplacement de la barre de lame (Suite)
REMARQUE : Vérifiez r éguièrement t outes l es fixations, as surez-vous t oujours que 1 tondeuse es t en bon ét at d e f onctionnement. Utilisez uni quement des l ames de r echan d'origine Murray. Remplacez les lames et les boulons usés ou endommagés par des ensembles pour préserver l'équilibre.
- Arrêtez la tondeuse et laissez la lame s'arrêter complètement.
- Retirez la batterie et la clé de sécurité.
- Tournez la tondeuse sur le côté.
- Coincer un bloc de bois entre la lame et le plateau de coupe pour éviter que la lame ne tourne (voir Fig.10).
- Desserrez le boulon de la lame en le tournant dans le sens inverse des aiguilles d'une montre (vu de la tondeuse inférieure) à l'aide d'une clé ou d'une douille (non fournie).
- Retirer le boulon de la lame et la lame (voir Fig. 11).
- Pour installer la lame, localisez les deux supports sur le manchon d'arbre. Celles-ci sont marquées en cercles dans la Fig.12(a). Alignez la lame avec ces deux supports.
- Installer la lame avec précaution sur l'arbre. La lame doit s'adapter correctement sur ces deux supports. Assurez-vous qu'il n'y a pas d'écart. Se référer à la Fig.12(b).
- Vissez la lame fermement et serrez pour fixer la lame. Le couple recommandé est de 12-16 Nm.
Nettoyage
AVERTISSEMENT
Pour éviter des blessures graves, retirez la batterie et la clé de la tondeuse avant d'entretenir, de nettoyer ou d'enlever des débris.
Le dessous du carter de tondeuse doit être nettoyé après chaque utilisation, car l'herbe coupée, les f euilles, l a s aleté et aut res d ébris s 'accumulent, ce qui pr ovoque r ouille et co rros Enlevez toute accumulation d'herbe et de feuilles sur ou aut our du couvercle du moteur. Si des débr is s 'accumulent sur l e des sous de l a tondeuse penda nt s on utilisation, ar rêtez l e moteur, retirez la batterie, puis inclinez la tondeuse vers l'avant ou sur le côté, puis nettoyez-la avec un outil approprié.
- Nettoyez l'appareil à l'aide d'un chiffon humide et d'un détergent doux.
• N'immergez pas la tondeuse ou une partie de celle-ci dans l'eau. - L'humidité peut provoquer un risque de choc électrique. Essuyez toute trace d'humidité avec un chiffon doux et sec et assurez-vous que la machine est sèche avant de remplacer la batterie et la clé.
- Utilisez une petite brosse ou un aspirateur pour nettoyer les évents d'aération du produit.
- Veillez à ce que les bouches d'aération ne soient pas obstruées.
N'utilisez pas de solvants, détergents puissants, certaines huiles aromatiques comme le pin et le ci tron po ur l e net toyage d es pi èces en pl astique. L es pr oduits chi miques p endommager, affaiblir ou dét ruire les composants en plastique, ce qui pourrait entraîner des blessures graves
Rangement
Les étapes suivantes doivent être suivies pour préparer la machine au rangement.
- Nettoyez la machine comme décrit dans la section précédente.
- Inspectez la lame et remplacez-la ou affûtez-la, si nécessaire (voir la section Entretien).
- Rangez la tondeuse dans un endroit sec et propre. Ne l'entreposez pas à proximité de matières corrosives, telles que des engrais ou du carburant.
- Rangez la tondeuse à l'intérieur, dans un endroit frais et sec, hors de la portée des enfants.

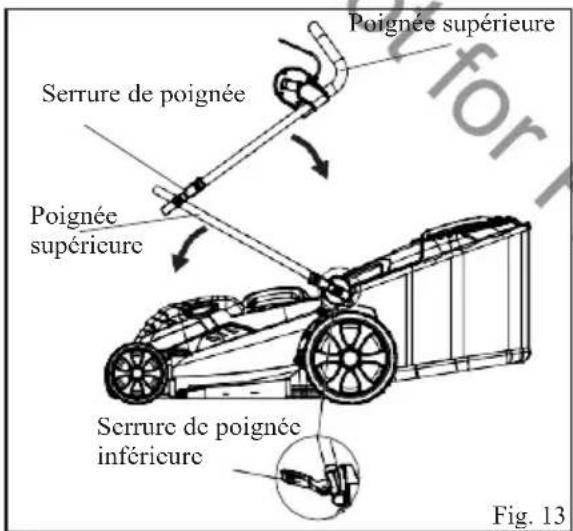

La poignée doit être complètement rabattue pour le rangement. (Voir la Figure 13)
- Relâchez l es ver rous s ur l es côt és de l a poi gnée pour dé verrouiller et r abattez l a poi gnée supérieure vers le bas.
- Relâchez les ver rous de l'a poi gnée inférieure pour déver rouiller et dés engager les cames du support de montage. Pliez la poignée inférieure vers l'avant. Veillez à ne pas plier ou tordre le cordon d'alimentation.
- Retirez la batterie et rangez-la dans un endroit frais et sec.
L'entretien exige un soin et des connaissances extrêmes et doit être effectué uniquement par un technicien d'entretien qualifié. Pour l'entretien, nous vous suggérons de retourner le produit à votre centre de service agréé le plus proche pour réparation. Lors de l'entretien, utilisez uniquement des pièces de rechange d'origine.
- Gardez les poignées sèches, propres et exemptes d'huile et de graisse.
- Afin de réduire les risques d'incendie, gardez le moteur exempt d'herbe, de feuilles et de débris.
- Vérifier régulièrement que la lame et les boulons de montage du moteur sont bien serrés. Inspectez visuellement la lame pour vérifier qu'elle n'est pas endommagée (p. ex., pliée, fissurée ou usée).
- Pour des performances optimales et sûres, entretenez la tondeuse avec soin. Veillez à ce que la lame de la tondeuse soit toujours tranchante et propre. Les lames de la tondeuse sont tranchantes et peuvent couper. Enveloppez les lames ou portez des gants et faites très attention lors de l'entretien.
- Gardez tous les écrous, boulons et vis serrés afin de vous assurer que l'équipement est en bon état de fonctionnement.
Service (Suite)
- Ne jamais manipuler les dispositifs de sécurité. Vérifiez régulièrement leur bon fonctionnement. REMARQUE : Reportez-vous à la carte de garantie fournie avec ce produit pour connaître les coordonnées du service après-vente.
AVERTISSEMENT
Ne j amais l aisser l es l liquides de f reins, l'essence, l es produits à base de p étrole, les pénétrantes, etc. entrer en cont act avec des pièces en plastique. Les produits chimiques peuvent endommager, af faiblir ou dét ruire l es com posants en pl astique, ce qui pour rait ent raîner d blessures graves
AVERTISSEMENT
Ne lubrifiez aucun des composants de l'a roue. La lubrification peut entraîner la défaillance des composants de l'a roue en co urs d'utilisation, ce qui peut ent rainer des bl essures gr aves l'opérateur et/ou la tondeuse ou des dommages matériels.
Tableau d'entretien
| Caractéristiques | Exigences | Avant l'utilisation | Après l'utilisation | Recharge | Chaque semaine | Chaque mois | En cas de panne | En cas d'endommagement | Selon le cas |
| Tondeuse à gazon Batterie | Inspection visuelle Vérifier le fonctionnement et l'absence de dommages. | •• | • | • | |||||
| Système de coupe (lames) | Inspecter et vérifier l'assemblage Remplacer | • | • | • | |||||
| Rabat arrière | Inspecter et vérifier l'assemblage | • | • | ||||||
| Châssis | Vérifier s'il y a accumulation d'herbe Ncttoyer Remplacer | •• | • | ||||||
| Toutes les fixations accessibles | Vérifier Resserrer | • | • | ||||||
| Boulons de fixation du moteur | Contrôler et resserrer | • | |||||||
| Bouchon de paillage (si disponible) | Inspecter et vérifier l'assemblage | • | • | ||||||
| Bac de ramassage d'herbes | Vérifier Nettoyer Remplacer | • | • | • |
Dépannage
| PROBLÈME | CAUSE POSSIBLE | SOLUTION |
| La tondeuse ne démarre pas. | La batterie n'est pas chargée.La clé de sécurité est défectucuse.De l'herbe enroulée sur des lames, le bac de ramassage d'herbe est coincé.La batterie n'est pas installée correctement.La batterie peut nécessiter un entretien ou un remplacement.La clé de sécurité n'est pas installée. | Charger la batterie Remplacer la clé de sécurité.Retirez la batterie, vérifiez sous le pont et le bac de ramassage d'herbc s'il n'y a pas d'herbe bouchée.Vérifier le montage de la batterie, s'assurer que la languette de retenue est correctement engagée.Remplacez la batterie. Insérez la clé de sécurité. |
| La tondeuse coupe l'herbe de manière penchée. | La pelouse est rugueuse ou inégale.La hauteur de coupe n'est pas réglée correctement. | Vérifier la zone de tonte.Augmentez/diminuez la hauteur de coupe. |
| La tondeuse ne paille pas correctement. | L'herbe coupée humide adhère à la face inférieure de la terrasse.Le bouchon de paillis est manquant. | Attendez que l'herbe sèche avant de tondre.Installez le bouchon de paillis. |
| La tondeuse est difficile à pousser. | L'herbc est trop haute ou la hauteur de coupe trop basse.L'arrière du carter de la tondeuse et la lame traînent dans de l'herbe épaisse. | Relevez la hauteur de coupe.Videz les débris d'herbc du bac de ramassage d'herbc. |
| La tondcuse est excessivement bruyante et vibre. | L'arbre du moteur est tordu. La lame est déséquilibrée. | Arrêtez le moteur et vérifiez qu'il n'est pas endommagé.Réparer a vant d e r edémarrer. Si les vibrations persistent, contacter un centre de service agréé |
| Lors de la tonte de l'herbc, la tondcuse se coupe ("décrochage"). | La lame de la tondeuse est surchargée en raison des conditions de tonte, par ex. herbe longue, épaisse, mouillée ou humide ou du type d'herbc.Le bac de ramassage d'herbe est plein/la sortie du bac de ramassage est pleine /obstruée sous le pont. | Arrêtez le moteur, augmentez la hauteur de coupe et essayez à nouveau de couper.Attendez que l'herbe sèche et essayez à nouveau de tondre.Videz le bac de récupération et videz la sortie du bac de récupération, nettoyez sous le pont, augmentez la hauteur et essayez à nouveau. |
Spécifications
| SPÉCIFICATION DU PRODUIT | ||
| Description | Double 18V 37cm Tondeuse à gazon | Double 18V 44cm Tondeuse à gazon |
| Type de pont | Plastique | Plastique |
| Taille du pont | 39cm | 46cm |
| Taille de la roue avant | 165mm | 165mm |
| Taille de la roue arrière | 250mm | 250mm |
| Roulement de roue | Douille métallique | Douille métallique |
| Matériau du bac | Hybride (Tissu + Plastique) | Hybride (Tissu + Plastique) |
| Capacité du bac | 40L | 50L |
| Paillis | Non disponible | Non disponible |
| Auto propulsé | Pousser | Pousser |
| Type de lame | Barre de lame | Barre de lame |
| Type de poignée | Ergonomique | Ergonomique |
| Positions de réglage de la hauteur | 7 | 7 |
| Plage de réglage de la hauteur | 25-75mm | 25-75mm |
| Type de moteur (sans | SANS BROSSE | SANS BROSSE |
| Spécification du moteur | 102/25 - 36V DC | 102/25 - 36V DC |
| Diamètre de l'arbre du moteur | 17mm | 17mm |
| Poids du produit (sans batterie) | 12,5 Kg | 14 Kg |
| Système de démarrage | Démarrage progressif | Démarrage progressif |
| Mécanismes de sécurité | oui 20A | oui 30A |
| Vitesse max du moteur | 3500 | 3700 |
| Vitesse de fonctionnement du | 3200 | 3400 |
| Niveau de pression sonore | Lpa: 78dB (A), K: 3dB (A) | Lpa: 78.1dB (A), K: 3dB (A) |
| Niveau de pression sonore (mesuré) | Lwa: 92dB (A) | Lwa: 93dB (A) |
| Niveau de pression sonore (Garanti) | Lwa: 94dB (A) | Lwa: 95dB (A) |
| Valeur totale de la vibration (Max) | ah: 3.12 m/s^2 , K: 1.5 m/s^2 | ah: 3.75 m/s^2 , K: 1.5 m/s^2 |
Avertissement:
- La valeur totale de vibration déclarée a été mesurée selon une méthode d'essai standard et peut être utilisée pour comparer un outil avec un autre ;
- La valeur totale déclarée des vibrations peut égallement être utilisée dans une évaluation préliminaire de l'exposition.
- L'émission de vi brations pendant l'utilisation réelle de l'outil motorisé peut di férer de 1 a valeur totale déclarée selon la façon dont l'outil est utilisé ; et
- la nécessité d'identifier des mesures de sécurité pour la protection de l'opérateur, basées sur une es timation de l'exposition dans 1 es conditions réelles d'utilisation (tenant com pte d toutes les parties du cycle de fonctionnement telles que les temps d'arrêt de l'outil et d'arrêt en plus du temps de déclenchement).
