Đakujeme za zakúpenie produktu Murray. Murray sa pýši kvalitou a výkonom všetkých svojich produktov.

Tento návod na obsluhu pomôže pri montáži, bezpečnej prevádzke a údržbe vášho produktu.

Prečítajte si nasledujúce upozornenia, aby ste zaistili bezpečnosť a dlhú životnosť vášho produktu.

UPOZORNENIE

Výrobok používajte len vtedy, keď ste sa podrobne oboznámili s informáciami v tejto príručke a úplne pochopili všetky uvedené pokyny, bezpečnostné pravidlá atď. Nedodržanie pokynov môže viest’ k nehodám spôsobeným úrazom elektrickým prúdom, požiarom a/alebo vážnym zraneniam.

URČENÉ POUŽITIE

Tento výrobok je určený len pre domáce kosenie trávnika. Rezacia čepel' by sa mala otáčat' približne rovnobežne so zemou, nad ktorou je na kolesách. Všetky štyri kolesá by sa počas kosenia mali dotknút' zeme. Kosačku je nutné obsluhovať kráčaním za ňou.

POZNÁMKA: Kosačku nepoužívajte, pokial' sa jej kolesá nedotýkajú zeme, nemali by ste ju tlačit' a ani na nej jazdit'. Nesmie sa používat' na kosenie iných ako domácich trávnatých trávnikov.

Výrobok používajte len na uvedené určené použitie.

Prečítajte si pokyny na použitie pred prevádzkou stroja.

Noste ochranné okuliare a chrániče sluchu, ktoré spíňajú bezpečnostné normy.

Noste robustnú, neklzavú obuv.

Noste ochranné rukavice.

Stroj nepoužívajte v mokrých podmienkach, chráňte prístroj pred dažďom a vlhkost’ou.

Dávajte pozor na vymrštené predmety!

Osoby v okolí zabezpečte aspoň 50" (15 m) od prístroja. (15m) a zastavte prístroj zastavte, ak sa osoba priblíži.

Uchovávajte mimo dosahu tepla a/alebo otvoreného plameňa.

Počkajte na úplné zastavenie a vybratie batérie zo všetkých komponentov zariadenia.

Držte ruky a nohy mimo oblasti rezu. Kontakt s čepel'ami môže amputovat' ruky a nohy.

NELIKVIDOVAŤ s ostatnými položkami v domácnosti.

Nikdy nepoužívajte kosačku, ak nie je pripevnený zachytávač trávy alebo kryt.

Teplota okolia max. 40 °C

Nehádžte do vody.

Obsah

Funkcie a definície

Funkcie a dodávané položky

136

Inštalácia zachytávača trávy

140

Inštalácia a odstránenie
konektoru 141
Inštalácia batérie 141
Vybratie batérie 142

Návod na obsluhu

Spustenie a zastavenie 142
Nastavenie výšky kosenia 143

Sprievodca rýchlym nastavením

144

Tipy na kosenie 145
Tipy na mulčovanie 145

Technické špecifikácie
Špecifikácia výrobku 152

PODROBNÉ INFORMÁCIE O ZÁRUKE NIE SÚ SÚČASTOU TEJTO PRÍRUČKY.

ĎALŠIE INFORMÁCIE TÝKAJÚCE SA ZÁRUČNÉHO LISTU NÁJDETE V ďALŠÍCH DOKUMENTOCH DODANYCH S TÝMTO

ZARIADENIM.

ZÁRUČNÉ DOKUMENTY MÓŽU ZAHRNÚŤ TECHNICKÉ ŠPECIFIKÁCIE, KTORÉ SA POVAŽUJÚ

ZA ŠPECIFICKÉ PRE JEDNOTLIVÝ MODEL, KTORÉ NIE SÚ UVEDENÉ V TOMTO NÁVODE NA OBSLUHU.

Funkcie a dodávané položky

1 Zachytávačka trávy
2 Zásuvka na mulčovanie (nie je k dispozícii so všetkými modelmi)
3 Poistka
4 Horná rukovät'
5 Ovládanie spustenia
6 Zámka rukoväte
7 Spodná rukovát'
8 Zámka spodnej rukoväte
9 Zadný kryt
10 Stredná rukovät'
11 Zadné koleso
12 Nastavenie výšky (poloha sa môže líšit' v závislosti od rôznych modelov)
13 Predné koleso
14 Kryt batérie
15 Bezpečnostný kl'úč
16 Lítium-iónová batéria x 2
17 Nabíjačka batérií
18 Nabíjací kábel
19 Indikátor naplnenia trávou

20 Indikátor kapacity batérie

Nepoužívajte výrobok, ak niektorá jeho súčast' chýba alebo je poškodená. Chybné alebo poškodené súčasti opravte alebo vymeňte.

BEZPEČNOST A MANIPULÁCIA

- Prístroj by sa mal používať len s originálnou lítium-iónovou batériou Briggs & Stratton. Ak používate prístroj s batériou, mali by ste vždy dodržiavať bezpečnostné opatrenia, aby sa znížilo riziko úniku batérij a zrapenia osôb.

- Môže dôjst' k vážnemu poraneniu, ak prístroj prejde cez nohu operátora počas pádu v dôsledku skíznutia alebo zakopnutia.

• V prípade zakopnutia alebo pádu okamžite uvol'nite kohútovú rukovát'. Pri nehode nedržte kohútovú rukovát'.

- Ak sa potrebujete obrátit' so zariadením, urobte to len vtedy, ked' sa zariadenie úplne zastaví a pred pohybom sa vždy pozerajte na riziká.

• Stroj nepoužívajte pod vplyvom alkoholu alebo drog.

- Dávajte pri použití pozor a nepracujte so zariadením, keď ste unavení. Venujte pozornost’ tomu, čo robíte, prípadne sa uistite, že aj d’alšie osoby porozumeli pokynom pred použitím.

• Zastavte stroj pri prechádzaní štrkovými cestami, chodníkmi alebo cestami.

- Ak prístroj začne nadmerne vibrovať, prerušte jeho používanie, kým sa stroj neskontroluje a nepreverí. Zhodnotenie zariadenia pri problémoch s vibráciami zvyčajne znižuje riziko zranenia alebo zlyhania produktu.

- Stroj nepresilujte nad rámec reznej kapacity. Stroj bude fungovat' lepšie a bezpečnejšie pri tempe, pre ktoré je určený.

- Prístroj nepoužívajte v interiéri. Prístroj skladujte len v uzavretých priestoroch, n a suchom a bezpečnom mieste. Uchovávaite mimo dosahu detí.

- Pri približovaní sa k slepým rohom, d verám, kríkom, stromom alebo iným predmetom, k toré môžu zakrývat' vás pohl'ad a dráhu stroja, dbaíte na mimoriadnu opatrnost'.

- Nepoužívajte s odhalenými nožmi a vždy používajte len so všetkými štyrmi kolesami na zemi. Počas prevádzky stroj nenadvihuite ani neprenášaite.

Tréning

- Pozorne si prečítajte nasledovné pokyny. Zoznámte sa s ovládacími prvkami a správnym používaním zariadenia.

- Nikdy neumožňujte det'om alebo l'uďom, ktorí nie sú oboznámení s týmto návodom, aby používali tento stroj. Právne požidayky vo vašej oblasti môžu obmedzit' vek prevádzkovateľa.

- Nikdy nepoužívajte prístroj v tesnej blízkosti iných, najmä detí alebo domácich zvierat.

- Majte na pamäti, že prevádzkovatel' alebo používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré sa vyskytnú iným osobám alebo ich majetku.

Príprava

- Pri prevádzke vždy používajte pevnú obuv a dlhé nohavice.

Neobsluhujte stroj naboso alebo v otvorených sandáloch. Nepoužívajte oblečenie, ktoré je voľné alebo má visiace šnúry alebo väzby.

- Pri používaní stroja v prašnom prostredí vždy používajte ochrannú masku alebo masku proti prachu.

- Dôkladne skontrolujte oblast', kde sa má stroj používat', a odstráňte všetky predmety, ktoré môžu byt' strojom uvoľnené.

- Pred použitím vždy vizuálne skontrolujte, či nie sú nože, skrutky nožov a zostava nožov opotrebované alebo poškodené. Nahrad'te opotrebované alebo poškodené súčasti, aby sa zachovala rovnováha.

Nahrad'te poškodené alebo nečitatel'né štítky.

BEZPEČNOST A MANIPULÁCIA

Použitie

- Prístroj by sa mal používat' len s originálnou lítium-iónovou batériou Briggs & Stratton. A k používate prístroj s batériou, mali by ste vždy dodržiavať bezpečnostné opatrenia, aby sa znížilo riziko úniku batérií a zranenia osôb.

• Stroj používajte iba pri dennom svetle alebo v dobrom umelom osvetlení.

• Stroj nepoužívajte na mokrej tráve.

- Pri reverzáci alebo t'ahaní stroja smerom k vám postupujte vel'mi opatrne.

- Nôž/nože zastavte, ak musí byť prístroj naklonený pri prechode cez netrávnaté povrchy a pri presune prístroja na alebo z plochy, kde sa používa.

- Nikdy nepoužívajte zar iadenie s def ektnými kr ytmí/ochrannými š títmi, al ebo bez bezpečnostných zariadení, napríklad deflektorov a/alebo zberača trávy.

- Motor opatrne zapnite podl'a pokynov a s nohami d'aleko od čepele.

- Neumiestňujte ruky ani nohy do blízkosti alebo pod rotujúcimi čast'ami. Dbajte na to, aby bol vypúšťací otvor vždy dostupný.

• Stroj neprenášajte, keď je zapojený zdroj napájania.

- Zastavte zariadenie a vyberte bezpečnostný klůč a batériu. Uistite sa, že všetky pohyblivé časti sa úplne zastavili

- pred kontrolou, čistením alebo prácou na zariadení,

- po zasiahnutí cudzieho predmetu. Skontrolujte zariadenie, či nie je poškodené a prípadne ho opravte pred

opätovným spustením a obsluhou stroja,

Ak prístroj začne nadmerne vibrovat', (okamžite skontrolujte)

- pre známky poškodenia,

- vymeňte alebo opravte poškodené časti,

- skontrolujte a utiahnite všetky vol'né časti.

- Dbajte na t o, že s ú vš etky m atice, s krutky a t esnenia up evnené, aby bolo zar iadenie v bezpečnom prevádzkovom stave.

- Kosačku pravidelne kontrolujte pre známky opotrebovania alebo poškodenia.

- Počas nastavovania stroja bud’te opatrní, aby ste zabránili zachyteniu prstov m edzi pohyblivými lopatkami a pevnými časťami alebo strojom.

- Pri údržbe nožov si uvedomte, že aj napriek tomu, že je zdroj napájania vypnutý, môžu sa lopatky stále pohybovať.

- Vymeňte opotrebované alebo poškodené časti. Používajte iba originálne náhradné diely a príslušenstvo.

BEZPEČNOST A MANIPULÁCIA

Likvidácia produktu

SPRÁVNA LIKVIDÁCIA PRODUKTU

Odpadové elektrické produkty by sa nemali likvidovať spolu s domovým odpadom. Recyklujte prosím tam, kde existujú na to určené zariadenia. Ohľadom poradenstva pri recyklácii sa obrát’te na miestny úrad alebo predajcu. Batéria obs ahuje m ateriál, kt orý je nebezpečný pre vás a životné prostredie. Musí sa odstránit’ a zlikvidovať oddelene v zariadení, ktoré akceptuje lítium-iónové batérie.

Čalšie informácie týkajúce sa likvidácie batérie a nabíjačky nájdete v príručke batérie a nabíjačky značky Briggs & Stratton 18V.

SPRÁVNA LIKVIDÁCIA OBALU

Obal pozostáva z lepenky a príslušne označených plastov, ktoré je možné recyklovať. Tieto materiály sprístupnite recyklačnému procesu.

Informácie o zvyškových rizikách, ktoré pretrvávajú i napriek prijatiu opatrení na začlenenie bezpečnostného hladiska do fázy návrhu, prijatiu bezpečnostných opatrení a doplňujúcich ochranných opatrení.

Núdzový kontakt

V zriedkavých prípadoch je batéria poškodená a akýkol'vek obsah unikne alebo príde do kontaktu s pokožkou, očami alebo je požitý, postupujte podľa pokynov prvej pomoci v návode na používanie batérie a nabíjačky. Okamžite vyhl'adajte lekársku pomoc.

MONTÁŽ

Vybalenie

• Opatrne vyberte produkt a príslušenstvo z krabice. Uistite sa, že sú zahrnuté všetky položky uvedené v zozname obalov. Pozri stranu 3.
• Neodstraňujte obalový materiál, kým nebudete starostlivo prehliadnutý a zaistite, aby bol výrobok v správnom prevádzkovom stave.

UPOZORNENIE

Nepokúšajte sa tento výrobok upravovať ani vytvárat’ príslušenstvo, ktoré sa neodporúča používať s týmto výrobkom. Každá takáto zmena alebo modifikácia je zneužitím a môže mat’ za následok nebezpečný stav, ktorý môže viest’ k vážnemu zraneniu osób.

Nepokúšajte sa vložit' kl'úč, kým nie je dokončená montáz a ste pripravený na prevádzku stroja.

Rozbal'ovanie a nastavovanie rukoväti

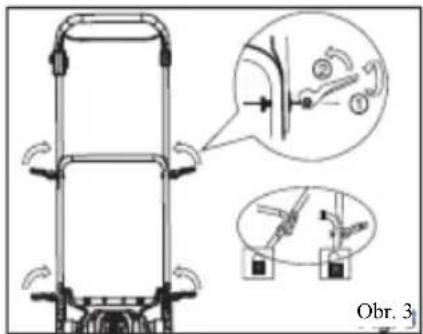

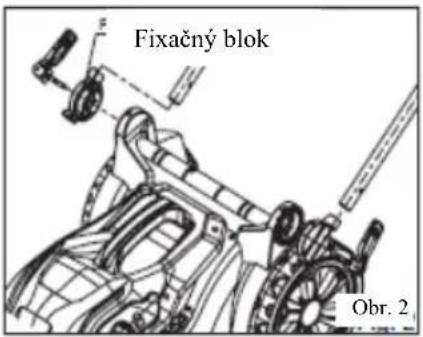

POZNÁMKA: Pozrite si obrázky 2 a 3.

- Pred začiatkom montáže skontrolujte, či sú batérie a bezpečnostný klůč odstránené zo stroja.

- Posuňte dva upevňovacie bloky na koniec spodného držadla.

- Vložte spodný zámok rukoväte do rúrky a upevňovacieho bloku. Zaskrutkujte skrutku a zaistite ju, aby ste upevnili dolnú rukovät'.

- Namontujte hornú rukovát' a spodnú rukovát' spolu s vačkovým zámkom rukováte. Tesnost' zámku môžete upravit' otočením a uvoľnením zámku.

Fixačný blok Obr. 2

Obr. 3

UPOZORNENIE

Nepoužívajte, ak sú rukoväte nesprávne nainštalované.

Dbajte na to, aby ste sa vyhli špičke

pri skladaní rukoväte.

Inštalácia zachytávača trávy

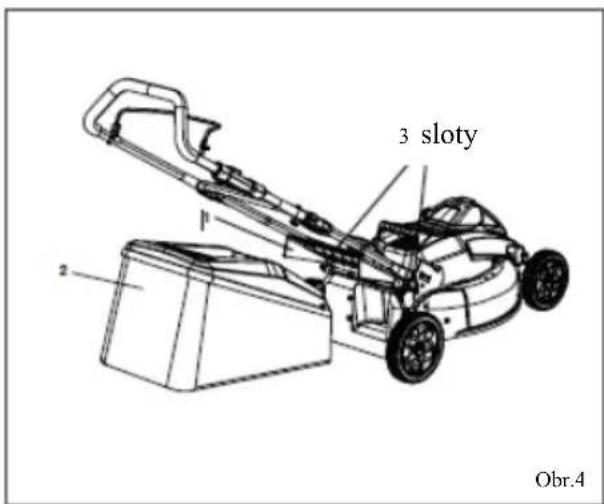

POZNÁMKA: Pozrite si obrázok 4 (zobrazený obrázok sa môže lišit' od aktuálneho modelu).

• Pred začiatkom montáže skontrolujte, či sú batérie a bezpečnostný kl'úč odstránené zo stroja.
  • Zdvihnite zadnú klapku.
• Zdvihnite zachytávač za rukovát' a umiestnite pod zadnú klapku tak, aby háčiky na ráme zachytávača sedeli do otvorov v konzole držadla.
  • Uvol'nite jemne zadnú klapku.
• Ak sú správne nainštalované, háčiky na zachytávači trávy bezpečne zostanú v zásuvkách rukováte.

⚠ UPOZORNENIE

Vždy vymeňte poškodenú alebo opotrebovanú nádobu na zachytávanie.

Nepoužívajte, ak nie je zachytávač správne nainštalovaný.

Neotvárajte klapku, keď stroj beží.

3 sloty 1 2 Obr.4

Inštalácia a vyberanie zásuvky na mulčovanie

POZNÁMKA: Nie je súčast'ou všetkých modelov.

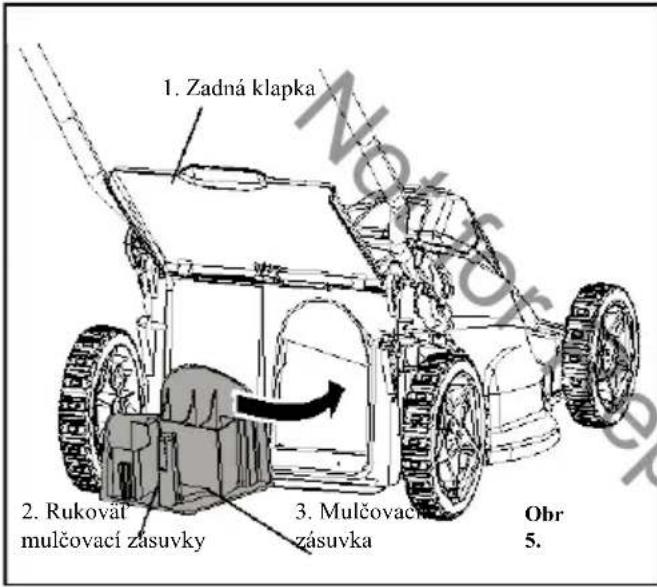

POZNÁMKA: Pozrite si obrázok 5 (zobrazený obrázok sa môže líšit' od aktuálneho modelu).

• Pred začiatkom montáže skontrolujte, či sú batérie a bezpečnostný kl'úč odstránené zo stroja.
• Ak chcete vytiahnuť zásuvku na mulčovanie, zdvihnite zadnú klapku (1).
• Uchopte rukoväť (2) zásuvky a vytiahnite mulčovací uzáver pomocou rukoväte.
• Zásuvka (3) je zasunutá pod uhlom, także na jej odstránenie možno bude potrebná istá sila.
• Kvôli inštalácii zachytávača trávy je potrebné odstránit' mulčovaciu zásuvku.
• Mulčovacia zásuvka musí byť opätovne nainštalovaná po odstránení zachytávača trávy.

Nedovoľte, aby zadná klapka bola prudko zatvorená, vždy jemne zatvorte, aby nedošlo k jej poškodeniu.

Vždy vymeňte zadnú klapku a mulčovací konektor, ak sú poškodené.

Inštalácia batérie

POZNÁMKA: Pozri obrázok 6.

Netlačte batériu prudkou silou. Pri správnom vložení alebo výbere by mal byť proces hladký.

Vybratie batérie

POZNÁMKA: Pozri obrázok 6.

• Uvol'nite rukovät' a zastavte produkt.
- Vyberte bezpečnostný kl'úč.
- Stlačte a podržte tlačidlo uvoľnenia západky v spodnej časti batérie.
- Posuňte von a vyberte batériu z produktu.

NÁVOD NA POUŽÍVANIE

Spustenie a zastavenie

POZNÁMKA: Na to, aby bol výrobok funkčný, sú potrebné dve plne nabité batérie.

POZNÁMKA: Pozrite si obrázky 6 a 7.

SPUSTENIE kosačky:

• Otvorte kryt batérie a zasuňte bezpečnostný klůč do otvoru. (Pozri obrázok 6)
• Stlačte a podržte tlačidlo bezpečnostného uzamykania (1). (Pozri obrázok 7)
• Potiahnite kohútik (2) smerom hore k rukováti, aby sa kosačka spustila a uvoľnite tlačidlo bezpečnostného zámku s nohami, ktoré sú dostatočne vzdialené od nožov.

ZASTAVENIE kosačky:

Ak sa kosačka nezastaví alebo v núdzi, vyberte batériu.

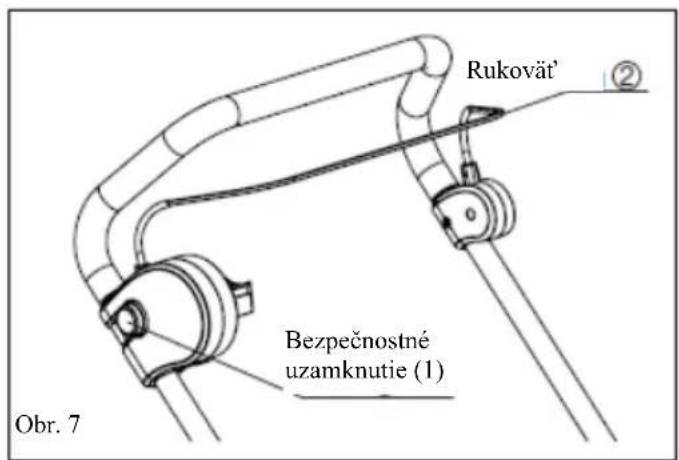

Rukovät' ② Bezpečnostné uzamknutie (1) Obr. 7

NÁVOD NA POUŽÍVANIE

PLYNULÝ ROZBEH

Táto kosačka je vybavená funkciou "Soft-start". Pri prvom spustení bude kosačke trvať približne 3 sekundy, kým sa dosiahne plná rýchlost'. Ak kosačka nie je na začiatku spustená: Vyberte batériu a skontrolujte pod spodok kosačky, či nie je zaseknutá čepel' a skontrolujte, či je možné otočit' čepel' voľne rukou. Dokonca aj malé množstvo trávy pri spustení zabráni spusteniu kosačky "soft-start".

UPOZORNENIE

Nepokúšajte sa manipulovat' funkciu bezpečnostného tlačidla alebo páky, neviažte ani nezaist'ujte rukovát'.

Nenechávajte kosačku bežiacu bez dozoru.

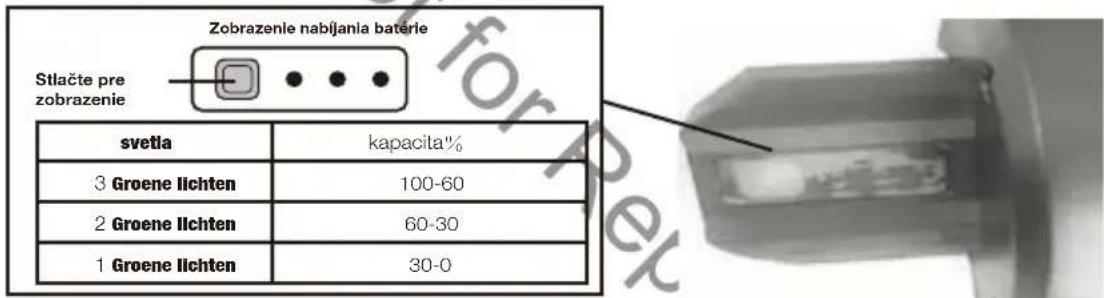

Stlačte tlačidlo indikátora kapacity batérie (BCI) umiestnené na batérii. Svetlá sa rozsvietia podľa úrovne kapacity batérií. Pozrite si graf nižšie:

Zobrazenie nabijania baterie Stlačte pre zobrazenie svetla kapacita% 3 Groene lichten 100-60 2 Groene lichten 60-30 1 Groene lichten 30-0

POZNÁMKA: Jednotlivú batériu vyhl'adajte pre presné percento nabíjania.

Nastavenie výšky kosenia

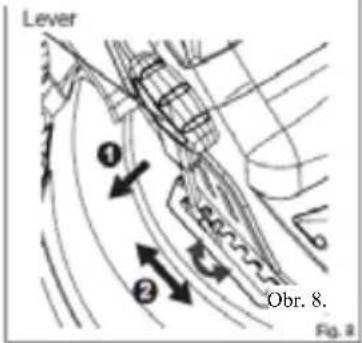

POZNÁMKA: Pozri obrázok 8.

POZNÁMKA: Umiestnenie a vzhľad páčky pre nastavenie výšky sa môže líšit' medzi rôznymi modelmi.

Pred prvým použitím kosačky zdvihnite polohu rezu do výšky najvhodnejšej pre váš trávnik.

- Ak chcete znížit' alebo zvýšit' výšku čepele, posuňte páčku podľa obrázka 8. Výšku kosačky môžete znížit' posunutím páčky v smere dopredu a zdvihnutím jej posunutím dozadu (2).

Páka

Lever ① ② Obr. 8. Fig. 2

UPOZORNENIE

Neupravujte výšku, kým je kosačka bežiaca.

Sprievodca rýchlym nastavením

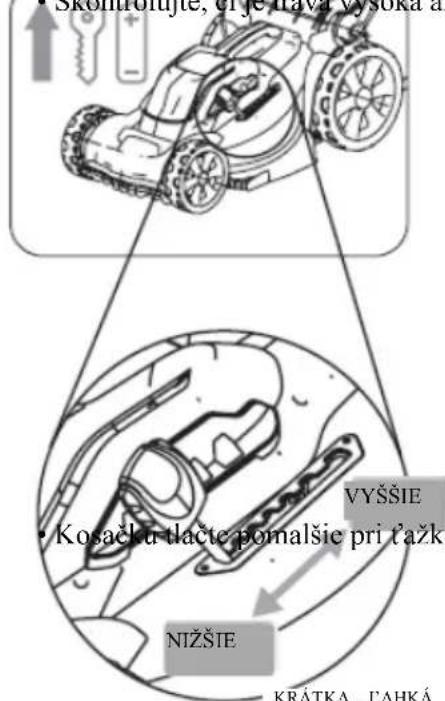

1 - PRIPRAVENÉ

- Skontrolujte, či je tráva vysoká alebo silná

Skontrolujte, čr je trava vysoka a Kosačku tlačte pomalšie pri čažk NIŽŠIE VYŠŠIE KRÁTKA ĽAHKÁ

Neupravujte kosačku s vloženou batériou alebo kl'účom.

-Nekoste, ked' je záchytávač plný alebo ak je zablokovaný vypadávač.

• Zvýšte výšku rezu pri vysokej alebo t'ažkej tráve
• Vyčistite zberač a palubu rezanej trávy

Nerozrezávajte dlhú, hrubú alebo mokrú trávu.

Upravte rez vyššie pri vysokom trávniku.
Pri hrubom trávnikom kosačku netlačte silou.
Pri hrubšej tráve spomal'te.

3 - PREVÁDZKA

• Vložte batériu a kl'úč
- Skúste trávu pokosit' vo zvolenej výške

√ Vyhnite sa častým zastaveniam z dôvodu ochrany proti zaťaženiu.
Nepouživajte d'alej, ak sa batéria prehrieva.

Nechajte batériu vychladnút', ak sa aktivuje tepelná ochrana batérie.

Kosačka má zabudovanú technológiu snímania zaťaženia. Za určitých podmienok sa kosačka môže resetovat’ vd’aka funkcii NÁKLAD*.

Vyhnite sa častému pret'aženiu kosačky, pretože to môže zvýšit' teplotu batérie a zapnite funkciu termálnej ochrany batérie. Tepelná ochrana batérie bude vyžadovat', aby bol stroj dostatočne odpočinutý a vychladol. 144

Tipy na kosenie

Ostrá čepel' výrazne zvýši výkon kosačky, najmä pri rezaní vysokej trávy. Nezabudnite skontrolovať čepel' a vymenit ju aspoň raz za rok, ako je to popísané v časti Údržba.

- Overte, či trávnik neobsahuje kamene, palice, drôty a iné predmety, ktoré by mohli poškodit' čepel' alebo motor. Tieto predmety môže kosačka náhodne vymrštit' v 'lubovol'nom smere a môže spôsobit' vážne zranenie obsluhy a ostatným. Aby ste predišli úrazu elektrickým prúdom, s kosačkou nepracujte vo vlhkom alebo mokrom prostredí.

- Pri kosení silnej trávy znížte rýchlost' chôdze, aby ste umožnili efektívnejšie kosenie a správne vyprázdnövanie.

⚠️ UPOZORNENIE

Kosačka je vybavená prístrojom na pret'aženie prúdu, v t'ažkých podmienkach môže kosačka vypadnút' (sa môže zaseknút') napr. pri dlhej, hustej alebo vlhkej tráve alebo pri niektorých druhoch t rávy. Ak k t omu d ôjde, zvýš te výš ku rezu, aby s a zní žila zát'až alebo výkon na kosačke.

• Pri kosení na nerovnom teréne alebo vo vysokých pleveloch nastavte stroj na najvyššiu výšku režu.
• Pre efektívne mulčovanie nerežte vlhkú trávu, pretože má tendenciu pril'nút' k spodnej strane paluby, čo bráni správnemu mulčovaniu trávnatých výstrižkov. Nová alebo hustá tráva môže vyžadovať užší rez. Rýchlost' vozidla musí byt' nastavená na stav trávnika. Ak kosíte po dlhšej dobe a t ráva vyrástla na vi ac než 10 cm (4"), trávnik pokoste dvakrát, aby s a znížila výška trávy na maximálne 8,3 cm (3 1/4").
• Prechádzajte stabilným tempom. Prekrývajte línie kosenia. Nenechajte trávu narást' príliš. Ak je tráva príliš dlhá, začnite s najvyššou reznou polohou a nastavujte na nižšie hodnoty až po požadovanú výšku.

Vyprázdnenie zachytávačky trávy

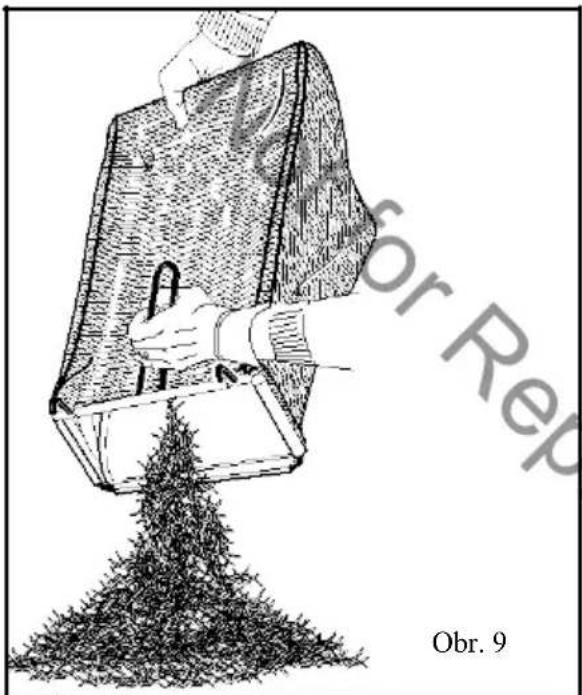

POZNÁMKA: Pozrite si obrázok 9 (zobrazený obrázok sa môže líšit' od aktuálneho modelu).

• Zastavte kosačku, nechajte nože úplne zastavit' a vyberte batériový a bezpečnostný kl'úč.
  • Zdvihnite zadnú klapku.
• Zdvihnite zberač trávy za rukovät', aby ste ho odstránili zo stroja.
  • Vyprázdnite zachytávač trávy.
• Zdvihnite zadnú chlopňu a znovu namontujte zberač na trávu, ako to už bolo popísané v tejto príručke.

• Zachytávač na trávu často kontrolujte a vymeňte ho, ak sa opotrebuje alebo poškodí.
• Neuchovávajte trávu v zachytávači. Vždy po použití vyprázdnite.
• Nepoužívajte zachytávač na iné účely ako na zber trávy.
• Nesekajte ani nevyberajte horúce materiály, popol alebo zvyšky z ohňa alebo tlejúcich materiálov.
  • V mokrom prostredí nechajte zásobník vyschnút'.

Výmena batérií

UPOZORNENIE

Batériu nikdy nevyhadzujte do ohňa ani do bežného komunálneho odpadu.

Čalšie informácie týkajúce sa bezpečnosti a likvidácie batérií a nabíjačiek nájdete v návode na používanie batérie a nabíjačky.

ÚDRŽBA A STAROSTLIVOSŤ

Výmena čepele

POZNÁMKA: Pozri obr. 10, obr. 11 a obr. 12.

ČEPEL Uvoľnená Pevná DREVO Obr. 10

Vždy chráňte ruky nosením t'ažkých rukavíc a/alebo obal'te rezné hrany čepele s handrami a iným materiálom pri vykonávaní údržby. Kontakt s čepel'ou môže spôsobit' vážne zranenie.

POZNÁMKA: Používajte iba originálne náhradné diely vyrobené a zaručené spoločnost'ou Murray. Vypýtajte si ich od predajcu a obchodníka služieb.

Podrobné montážne pokyny sú vytlačené na originálnych baleniach Murray.

Použitie neoriginálnych čepelí môže spôsobit' stratu vašej záruky a môže spôsobit' poškodenie alebo zranenie.

UPOZORNENIE

Nikdy nepoužívajte kosačku bez čepele alebo s poškodenými čepel'ami.

UPOZORNENIE

Obrázok 12 (a) Obrázok 12 (b)

ÚDRŽBA A STAROSTLIVOSŤ

Výmena čela čepele

POZNÁMKA: Skontrolujte pravidelne všetky upevňovacie prvky, vždy sa ubezpečte, že kosačka je v bezpečnom prevádzkovom stave. Používajte len originálne náhradné čepele Murray. Vymeňte opotrebované alebo poškodené čepele a skrutky v zostavách, aby sa zachovala rovnováha.

1. Zastavte kosačku a nechajte čepel úplne zastavit'.
2. Vyberte batériu a bezpečnostný kl'úč.
3. Otočte kosačku na jej bok.

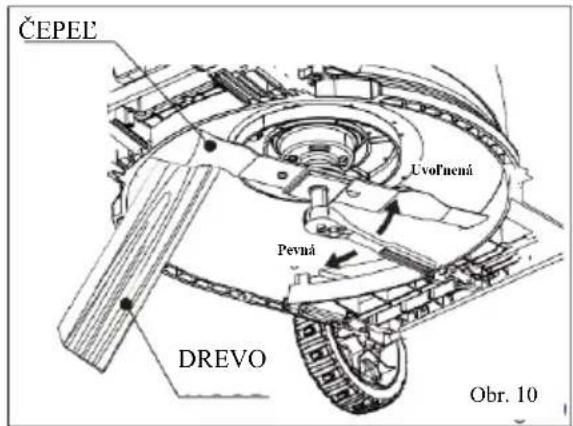

4. Vkliňte blok dreva medzi čepel' a kosačku, aby ste zabránili otáčaniu kotúča (pozri obr. 10).
5. Uvoľnite skrutku čepele otočením proti smeru hodinových ručičiek (pri pohl’ade zo spodu kosačky) pomocou kl’úča alebo skrutkovača (nie je súčasťou balenia).

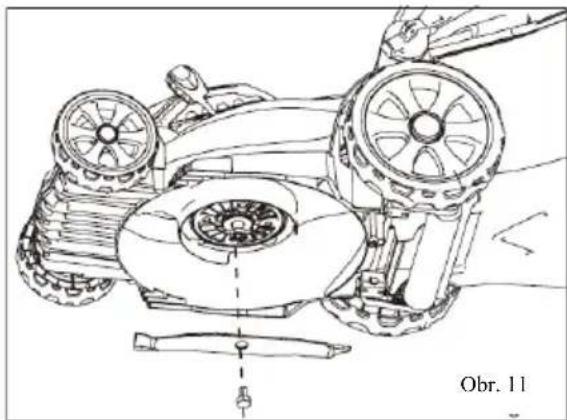

6. Demontujte skrutku a čepel' (pozri obr. 11).
7. Ak chcete nainštalovať čepel, upevnite dva držiaky na puzdre hriadeľa. Tieto sú označené v kruhoch na obrázku 12 (a). Zarovnajte čepel’ s týmito dvoma držiakmi.
8. Nasad'te kotúč na hriadel' opatrne. Čepel musí správne zapadnút' do týchto dvoch držiakov. Uistite sa, že tam nie je medzera. Pozri obrázok 12 (b).
9. Nasad'te ostrie a pevne utiahnite. Odporúčaný krútiaci moment je 12-16 Nm.

Čistenie

UPOZORNENIE

Spodná strana kosačky by sa mala po každom použití čistit', pretože sa, budú hromadit' výrustky trávy, listy, nečistoty a iné zvyšky, čo spôsobí hrdzu a koróziu. Odstránte akékol'vek nahromadenie trávy a listov na kryte motora alebo okolo neho. Ak sa počas používania na spodnej strane kosačky vytvárajú nečistoty, zastavte motor, vyberte batériu a potom sklopte kosačku dopredu alebo na jej boku a vyčistite ju vhodným nástrojom.

• Vyčistite prístroj vlhkou handričkou s jemným čistiacim prostriedkom.
• Neponárajte prístroj alebo jeho čast' do vody.
• Vlhkost' môže spôsobit' riziko úrazu elektrickým prúdom. Pred výmenou batérie a kl'ůča odstráňte vlhkost' jemnou suchou handričkou, aby bol prístroj suchý.
• Na čistenie vzduchových otvorov na výrobku použite malú kefu alebo vysávač
• Dbajte na to, aby neboli vo vzduchových otvoroch žiadne prekážky.

Pri čistení plastových častí nepoužívajte rozpúšťadlá, silné čistiace prostriedky, aromatické oleje, ako napríklad borovicu a citrón. Chemikálie môžu poškodit, oslabit alebo zničit plastovú súčasť, čo môže spôsobit vážne zranenie osób.

ÚDRŽBA A STAROSTLIVOST

Skladovanie

Pre prípravu zariadenia na uskladnenie je potrebné vykonat' nasledujúce kroky.

• Prístroj vyčistite tak, ako je to popísané v predchádzajúcej časti.
• Skontrolujte čepel a v prípade potreby ho vymeňte alebo zaostrite (pozrite čast' Údržba).
• Kosačku skladujte na suchom, čistom mieste. Neskladujte vedl'a korozívnych materiálov, ako sú hnojivá alebo palivo.
• Skladujte vo vnútri, na chladnom a suchom mieste mimo dosahu detí.

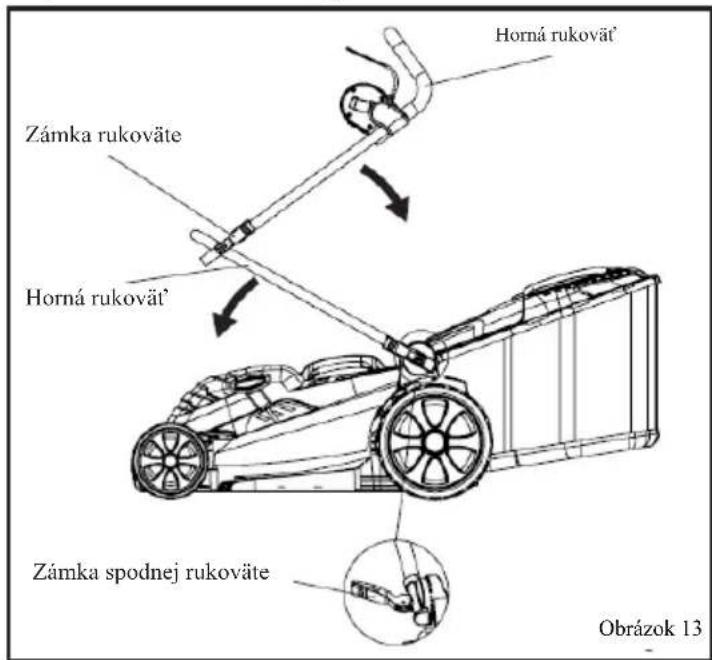

Rukovät' sa môže úplne zložit' pre skladovanie. (Pozri obrázok 13)

• Uvoľnite rukoväte na bočných stranách rukoväti na odomknutie a sklopte hornú rukovät' nadol.
• Uvoľnite spodné zámky rukoväti na odomknutie a odpojte od montážnej konzoly. Sklopte spodnú rukoväť dopredu. Dbajte na to, aby ste siet’ový kábel neohýbali.
• Vyberte batériu a uložte ju na suchom a chladnom mieste.

Zámka rukoväte Horná rukovät' Zámka spodnej rukoväte Obrázok 13

Servis

Servis v yžaduje mimoriadnu starostlivosť a znalosti a mal by byť vykonávaný iba kvalifikovaným servisným technikom. Pre servis odporúčame vrátit’ produkt najbližšiemu autorizovanému servisnému stredisku na opravu. Pri servise používajte iba originálne náhradné diely.

• Udržujte rukoväte suché, čisté, bez oleja a mastnoty.
• Aby sa znížilo riziko požiaru, udržujte motor bez trávy, listov a zvyškov.
• Skontrolujte správnu tesnost' čepele a upevňovacie skrutky motora. Vizuálne skontrolujte, či nože nie sú poškodené (napr. ohnuté, popraskané alebo opotrebované).
• Pre najlepší a najbezpečnejší výkon si starostlivo udržujte kosačku. Udržujte čepele kosačky ostré a čisté. Čepele sú ostré a môžu kosit'. Čepel obal'te alebo noste rukavice a pri údržbe bud'te opatrní.
• Dbajte na t o, ž e sú vš etky matice, s krutky a tesnenia upev nené, aby b olo zar iadenie v bezpečnom prevádzkovom stave.

Servis

- Nikdy nezasahujte do bezpečnostných zariadení. Pravidelne ich kontrolujte pre správnu prevádzku.

POZNÁMKA: Informácie o kontakte na servis nájdete v záručnej karte dodanej s týmto produktom.

UPOZORNENIE

Nikdy nenechávajte brzdové kvapaliny, benzín, produkty na báze ropy, penetračné oleje atd., aby prichádzali do kontaktu s plastovými časťami. Chemikálie môžu poškodit, oslabit alebo zničit' plastovú súčasť, čo môže spôsobit' vážne zranenie osób.

UPOZORNENIE

Nemažte žiadne súčasti kolesa. Mazanie môže spôsobit' zlyhanie komponentov kolies počas používania, čo môže spôsobit' vážne zranenie obsluhy a/alebo kosačky alebo poškodenie majetku.

Popis údržby

Informácie o bežnej údržbe nájdete v nasledujúcej tabuľke.
Vlastnosti	Požiadavky	Pred použitím	Po použití	Dobíjanie	Týždenc	Mesačne	V prípade chyby	V prípade poškodenia	Podľa potreby
Kosačka na trávu	Vizuálna kontrola.	●		●
	Skontrolujte prevádzku a či nie je zariadenie poškodené.	●	●
Batéria
Systém kosenia(Čepele)	Skontrolujte a prchliadnite zostavu	●
	Nahradenie						●
Zadný kryt	Skontrolujte a prchliadnite zostavu	●
Podvozky	Skontrolujte nahromadenie trávy	●
	Vyčistenie		●
	Nahradenie		●
Všetky dostupné spojovacie prvky	Kontrola	●						●
	Utiahnutic
Spojovacie prvky motora	Skontrolujte a utiahnite								●
Mulčovacia zástrčka (ak je k dispozícii)	Skontrolujte a prchliadnite zostavu	●				●
Zachytávač trávy	Kontrola	●
	Vyčistenie		●
	Nahradenie							●
PROBLÉM	MOŽNÁ PRÍČINA	RIEŠENIE
Kosačka sa nezapne.Batéria môže vyžadovat' náhradu.	Batéria nie je nabitá.Bczpcěnostný klůč je vadný.Tráva zachytcná na čepeliach, zachytávač trávy upchatý.Batéria nie je namontovaná správne.scrvis alcbo Bezpečnostný klůč nie je nainštalovaný.	Nabite batériu.Vymcňte bezpcěnostný klůč.Vyberte batériu, skontrolujte pod palubou a či nie je zachytávač trávy upchatý.Skontrolujte funkčnosť batérie, uistite sa, že zásobník batéric je vložený správne.Vymeňte batériu.Vložte bezpečnostný klůč.
Kosačka kosí trávu nerovnomerne. poriadne.	Trávnik je hrubý alebo nerovný.Výška kosenia nie je nastavená	Skontrolujte oblast' kosenia.Zvýšenie/zníženie výšky kosenia.
Kosačka nemulčuje správne.	Odstráňte mokrú trávu, ktorá je prílepenána spodnú stranu paluby.Mulčovacia zástrčka chýba.	Počkajte, až tráva vyschne pred kosením.Nainštalujte zástrčku na mulčovanie.
Kosačka je t'ažká pri tlačení.hrubú trávu.	Tráva je príliš vysoká, alebo výška kosenia je príliš nízka.Zadná časť krytu kosačkya čepel' t'ahajú dovnútra	Zvýšte výšku rezu.Vyprázdnite ústrižky trávy znádoby na trávu.
Kosačka je nadmerne hlučná a vibruje.	Hriadeľ motora je ohnutý.Čepel' je nevyvážená.	Zastavte motor a skontrolujte pre poškodenic.Opravte pred rešartovaním. Ak vibrácie pretrvávajú, obráťte sa na autorizovaný servis
Kosačka kosí zaseknutá pri kosení trávy.	Čepel' kosačky je pret'ažená kvôli podmienkam kosenia, napr. dlhé, hrubé, vlhké steblá trávy alebo typ trávy.Zachytávač trávy je plný/záchytná zásuvka je zablokovaná/upchatá tráva pod palubou	Zastavte motor, zvýšte rezanie a pokúste sa znova kosit'.Počkajte, kým tráva vysuší a pokúste sa kosit' znova.Vyprázdnite vrecko na zachytávanie a vyčistite záchytný otvor,vyčistite pod palubou, zvýšte výšku a skúste to znova.

Technické špecifikácie

ŠPECIFIKÁCIA VÝROBKU
Popis	Twin 18V 37cm kosačka na trávu	Twin 18V 44cm kosačka na trávu
Typ paluby	Plast	Plast
Veľkost' paluby	39 cm	46 cm
Veľkost' predného kolesa	165 mm	165 mm
Veľkost' zadného kolesa	250 mm	250 mm
Ložisko kolesa	Kovové puzdro	Kovové puzdro
Materiál zásobníku	Hybridné (látka + plast)	Hybridné (látka + plast)
Kapacita zásobníku	40 l	50 l
Mulč	Nic je k dispozícii	Nic je k dispozícii
Na tlačenie/s vlastným pohonom	na tlačenie	na tlačenie
Typ čepele	Výmena čepele	Výmena čepele
Typ rukováte	Ergonomické	Ergonomické
Pozície nastavenia výšky	7	7
Rozsah nastavenia výšky	25 až 75 mm	25 až 75 mm
Typ motora (bez kefiek/brúsený)	BEZKEFOVÉ	BEZKEFOVÉ
Špecifikácia motora	102/25 - 36V DC	102/25 - 36V DC
Priemer hriadel'a motora	17 mm	17 mm
Hmotnost' produktu (bez batérie)	12,5 kg	14 kg
Systém štartu	plynulý rozbeh	plynulý rozbeh
Bezpečnostné mechanizmy	áno 20 A	áno 30 A
Maximálna rýchlosť motora	3500	3 700
Rýchlosť motora v prevádzke	3200 - 3 400
Hladina hluku	Lpa: 78 dB (A), K: 3dB (A)	Lpa: 78,1 dB (A), K: 3dB (A)
Úroveň akustického výkonu (merané)	Lwa: 92dB (A)	Lwa: 93dB (A)
Úroveň akustického výkonu (zaručená)	Lwa: 94dB (A)	Lwa: 95dB (A)
Celková hodnota vibrácií (max.)	ah: 3,12 m / s2, K: 1,5 m / s2	ah: 3,75 m / s2, K: 1,5 m / s2

Varovanie:

• Deklarovaná celková hodnota vibrácií sa merala v súlade so štandardnou skúšobnou metódou a môže sa použit' na porovnanie jedného nástroja s iným.
• Deklarovaná celková hodnota vibrácií môže byť použitá aj pri predbežnom posúdení expozície.
• Že emisie vibrácií počas skutočného používania elektrického náradia sa môžu líšit' od deklarovanej celkovej hodnoty v závislosti od spôsobov, akými sa nástroj používa; a
• Potreba identifikovat' bezpečnostné opatrenia na ochranu prevádzkovatel'a, ktoré sú založené na odhade expozície v aktuálnych podmienkach používania (s prihliadnutím na všetky časti pracovného cyklu, ako sú časy vypnutia nástroja a jeho prevádzka nečinnosti okrem spúšťacieho času).

DŮLEŽITÁ INFORMACE

Podrobnosti

Vyjmutí akumulátoru 161

Provozní pokyny
