NÁVOD K OBSLUZE IQ18WM37 MURRAY

Všeobecná bezpečnost'

Upozornenie!

Dávajte pozor na nebezpečenstvo elektrického šoku pri nabíjaní.

Pred vykonaním údržby si prečítajte pokyny.

Bezpečnost' a manipulácia

Všeobecná bezpečnost'

137

Likvidácia produktu

139

Montážne postupy

Vybalenie 139
Rozbal'ovacie a nastavovacie
kl'učky 140

Údržba a starostlivost'
Vyprázdnenie zachytávačky trávy 146
Výmena batérií 146
Výmena čepele 147
Čistenie 148

Skladovanie 149
Servis 149
Schéma údržby 150

Odstraňovanie porúch
Odstraňovanie porúch 151

• Návod na obsluhu batérie a nabíjačky (nezobrazené)
• Návod na obsluhu/bezpečnostná príručka kosačky (nezobrazené)

Všeobecná bezpečnost'

- Uchovajte si tento návod na bezpečnom mieste a pravidelne sa s ním oboznamujte. Zabezpečte, aby si ostatní používatelia prečítali tento návod a boli si vedomí rizík bezpečnosti produktu.

- Pred kontrolou, nastavovaním, údržbou alebo čistením vždy zastavte a vyberajte batérie a bezpečnostný klůč.

• Vždy sa uistite, že na svahoch stojíte pevne.

• Chod'te, nikdy nebežte.

- Koste naprieč, nikdy nie hore a dole.

• Pri zmene smeru dbaite na mimoriadnu opatrnost'.

• Nekoste nadmerne strmé svahy.

- Stroj nespúšťajte, ked’ stojíte pred vypúšťacím otvorom.

Údržba a skladovanie

• Pred uskladnením nechajte stroj vychladnút'

Tento výrobok vyžaduje montáž.

1. Zadná klapka 2. Rukovát mulčovací zásuvky 3. Mulčovací zásuvka Obr 5.

⚠️ UPOZORNENIE

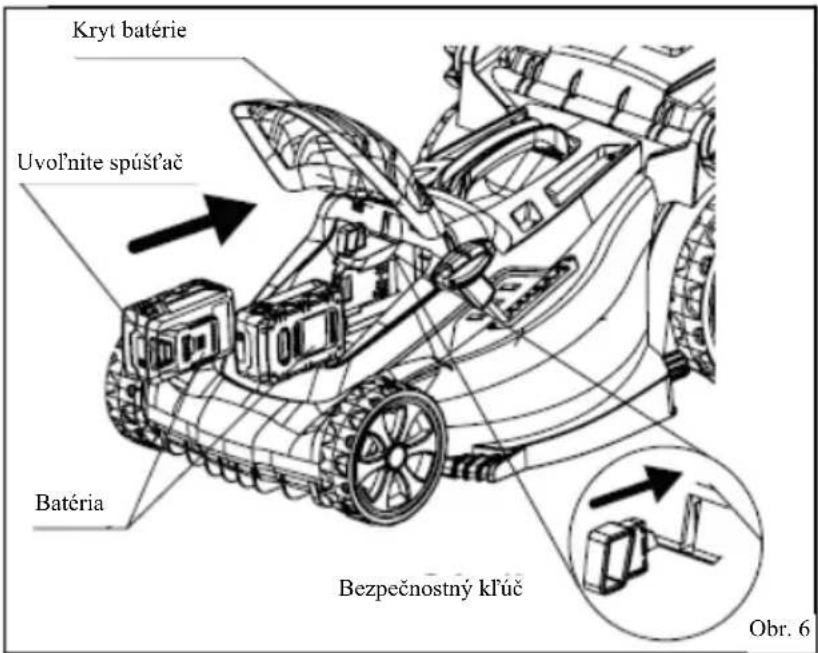

• Zdvihnite a podržte kryt batérie.
- Vložte batériu do kosačky. Zarovnajte vedené rebrá na batérii s drážkami v porte batérie.
- Uistite sa, že západka na spodnej časti batérie zapadne na miesto a že batéria je úplne zasunutá (klikne na miesto) a zaistite ju pred spustením.
• Vložte bezpečnostný kl'úč.
- Ak sa zariadenie nepoužije ihned', nevkladajte bezpečnostný kl'úč.
- Zatvorte kryt batérie jemne, aby ste predišli poškodeniu.

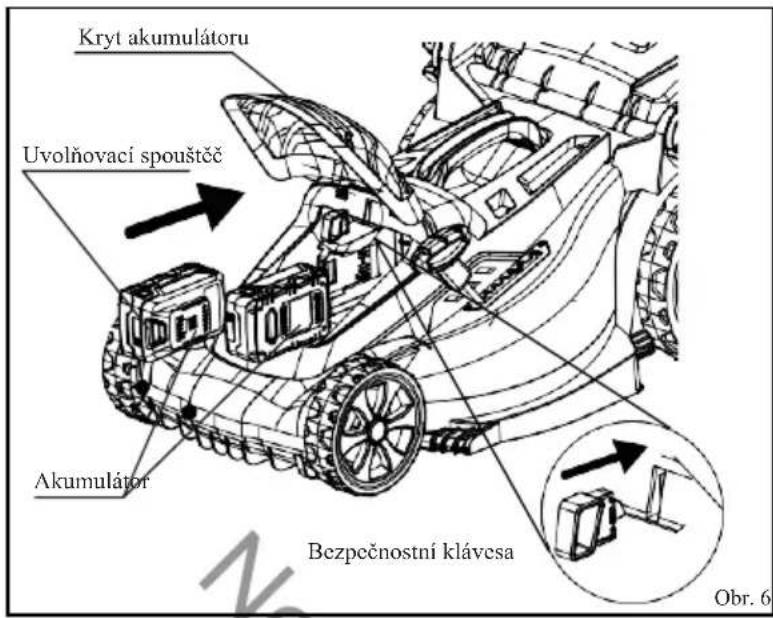

Kryt batérie Uvol'nite spúšťač Batéria Bezpečnostný klůč Obr. 6

⚠️ UPOZORNENIE

Nevkladajte d o p riestoru n a b atérie iné predmety než dodané batérie.

• Uvol'nite držadlo.
- Počkajte, kým sa kosačka úplne zastaví, potom vyberte bezpečnostný kl'úč.

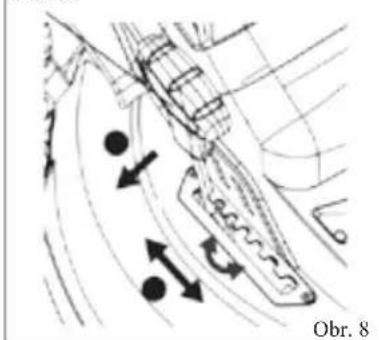

Nastavenie výšky čepele:

- Ak chcete NASTAVIŤ výšku čepele, uchopte páčku nastavenia výšky, potiahnite ju smerom dopredu (1).

• Skontrolujte, že v zachytávači a na povrchu nie je tráva
• Skontrolujte, či je batéria úplne nabitá

Pred úpravou kosačky odstráňte batériu a kl'úč.

Pred kosením vyprázdnite zachytávač.

2 - NASTAVENIE

• Ak ochranná pomôcka NÁKLAD* zastaví kosačku, opakujte krok 1, 2, 3 zvyšovaním výšky a pomalším tlačením alebo vyčistite zásobník na trávu a povrch.
• Pri kosení, ak je klapka indikátora zberača dole, je nádoba plná.

× V kosení nepokračujte ak sa kosačka často zastavuje.

Koste naprieč, nikdy nie hore a dole. Pri zmene smeru dbajte na mimoriadnu opatrnost'. Nekoste nadmerne strmé svahy, vždy sa uistite, že na svahoch stojíte pevne.

Tipy na mulčovanie

Nikdy neupravujte nože ani systém rezania.

Pred údržbou, čistením alebo odstraňovaním nečistôt vyberte batériu zo zariadenia.

Děkujeme, že jste si zakoupili produkt společnosti Murray. Společnost Murray je pyšná na kvalitu a výkon všech jejích produktů.

Tento návod pro obsluhu pomůže při montáži, bezpečném provozu a údržbě vašeho produktu. Přečtěte si prosím následující varování, aby byla zajištěna bezpečnost a dlouhá životnost vašeho produktu.

!VAROVÁNÍ

Nepokoušejte se provozovat tento produkt, pokud si nepřečtete a zcela nepochopíte všechny pokyny, bezpečnostní předpisy a další, obsažené v tomto návodu. Nedodržení může mít za následek úrazy zahrnující úraz elektrickým proudem, požár a/nebo závažné zranění osoby.

ZAMÝŠLENÉ POUŽITÍ

Tento produkt je zamýšlen pouze pro domácí sekání trávníků. Sekací lišty by se měly otáčet přibližně paralelně k zemi, nad kterou se otáčejí. Všechny čtyři kola by se měla při sekání dotýkat země. Jedná se o chodcem řízenou chůzi za sekačkou.

POZNÁMKA: Sekačka by neměla být nikdy provozována s koly nad zemí, neměla by být zvedána ani by se na ní nemělo jezdit. Neměla by být používána k ničemu jinému než k domácímu sekání trávníku.

Nepoužívejte tento produkt k jinému úkolu, než k jakému je zamýšlený.

Všeobecná bezpečnost

Varování!

Před obsluhou stroje si přečtěte

Návod k použití.

Noste o chranné r ukavice a chrániče sluchu, které splňují bezpečnostní normy.

Noste pevnou, neklouzavou obuv.

Noste ochranné rukavice.

Nepoužívejte stroj Ve vlhkých podmínkách, chraňte stroj před deštěm a vlhkem.

Dávejte pozor na shazované předměty!

Zajistěte, aby okolo stojící byli min. 15 m mimo a pokud se ke stroji někdo přibliží, zastavte ho.

Udržujte mimo teplo a/nebo otevřený plamen.

Při nabíjení si bud'te vědomi nebezpečí úrazu elektrickým proudem.

Přečtěte si tyto pokyny před prováděním jakýchkoliv prací údržby.

Počkejte, až se všechny součástky stroje zcela zastaví a vyjměte akumulátor.

Ruce a chodidla držte mimo oblast sekání. Kontakt s lištami může amputovat ruce a chodidla.

Neměli byste likvidovat v domě s položkami pro domácnost

Nikdy nepoužívejte sekačku, pokud zachycovač trávy nebo cchrana je na svém místě.

Okolní teplota max. 40 °C

Neponořujte do vody.

Vlastnosti a definice

Vlastnosti a dodávané položky 155

Bezpečnost a manipulace

Všeobecná bezpečnost 156

Likvidace produktu 158

Montážní postupy

Vybalení 158

Rozkládací a nastavovací držadla 159

Instalace zachycovače trávy 159

Instalace a odstranění

Mulčovací ucpávka 160

Instalace akumulátoru 160

Spuštění a zastavení 161

Nastavení výšky sekání 10

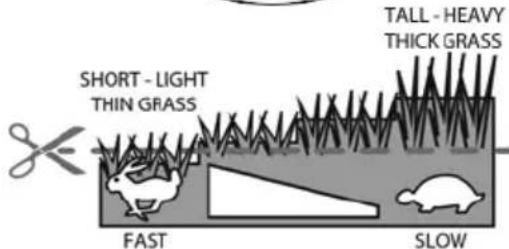

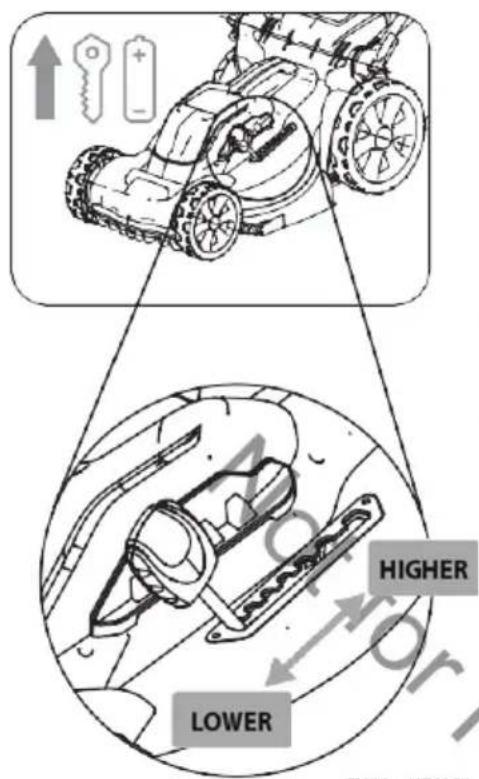

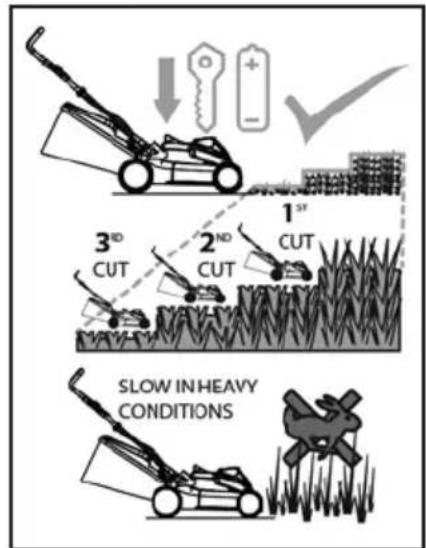

Průvodce rychlým nastavením 163

Sekací tipy 164

Mulčovací tipy 164

Údržba a péče

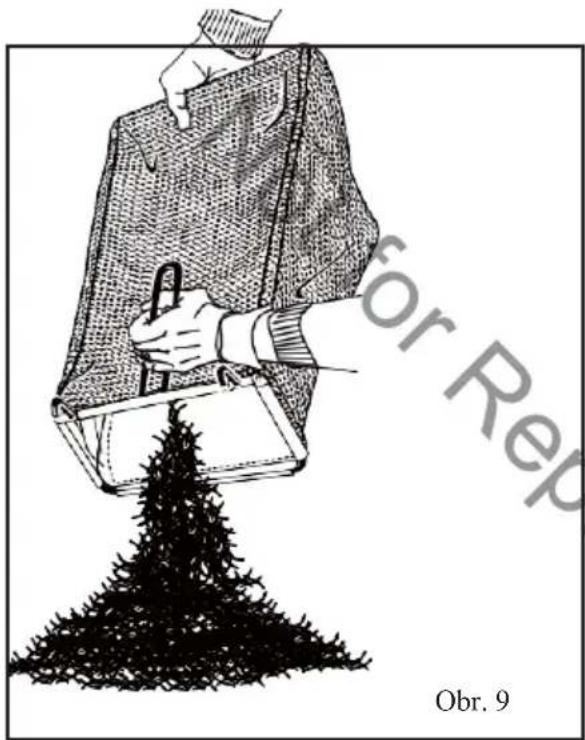

Vyprázdnění zachycovače trávy 165

Výměna akumulátoru 165

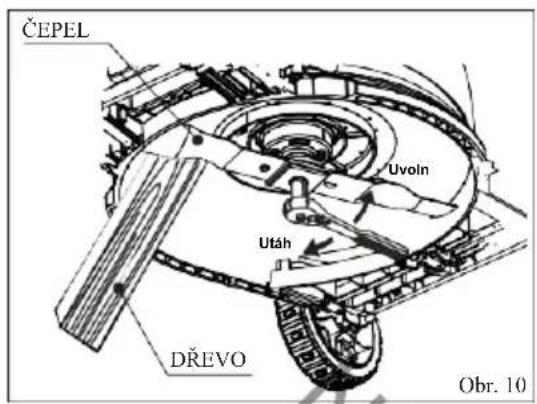

Výměna zábrany čepele 166

Čištění 167

Skladování 168

Údržba a opravy 168

Tabulka údržby 169

Odstraňování poruch

Odstraňování poruch 170

Technické specifikace

Specifikace produktu 171

POZNÁMKA: PODROBNOSTI ZÁRUKY NEJSOU POPSÁNY V TOMTO NÁVODU K OBSLUZE. NA PODROBNOSTI I ZÁRUCE SE PODÍVEJTE DO DALŠÍ DOKUMENTACE DODÁVANÉ S TÍMTO STROJEM. ZÁRUČNÍ DOKUMENTACE MŮŽE ZAHRNOVAT TECHNICKÉ SPECIFIKACE, KTERÉ JSOU SPECIFICKÉ PRO KAŽDÝ MODEL, KTERÝ ZAPSÁN V TOMTO NÁVODU K OBSLUZE

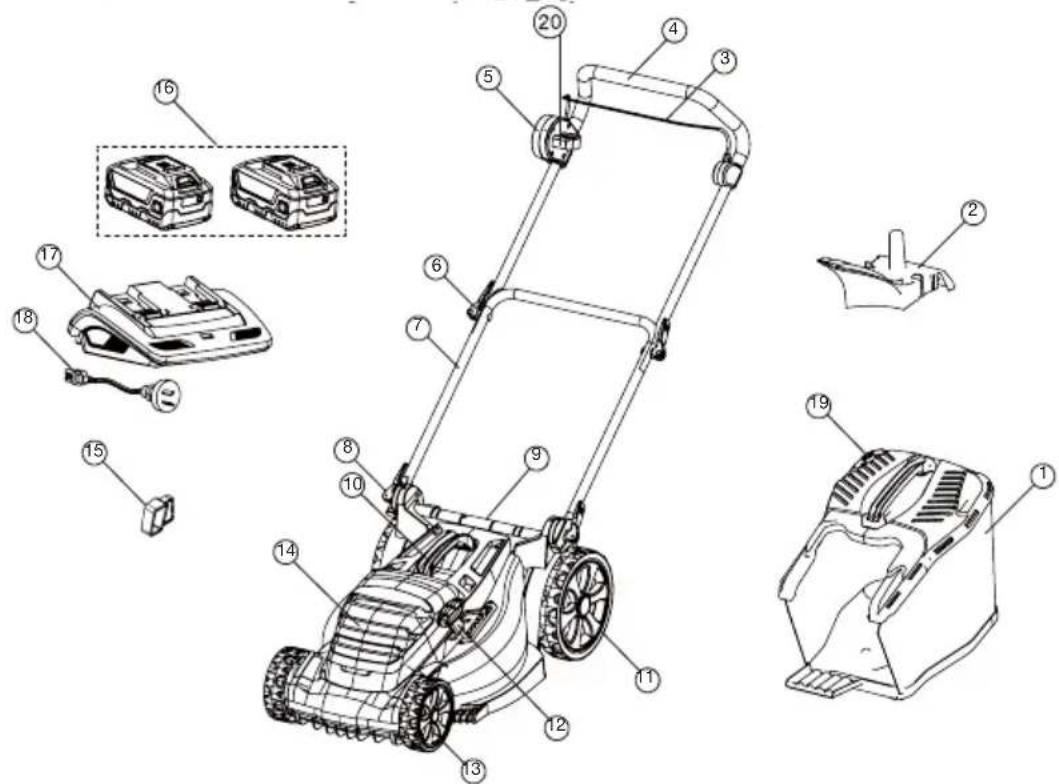

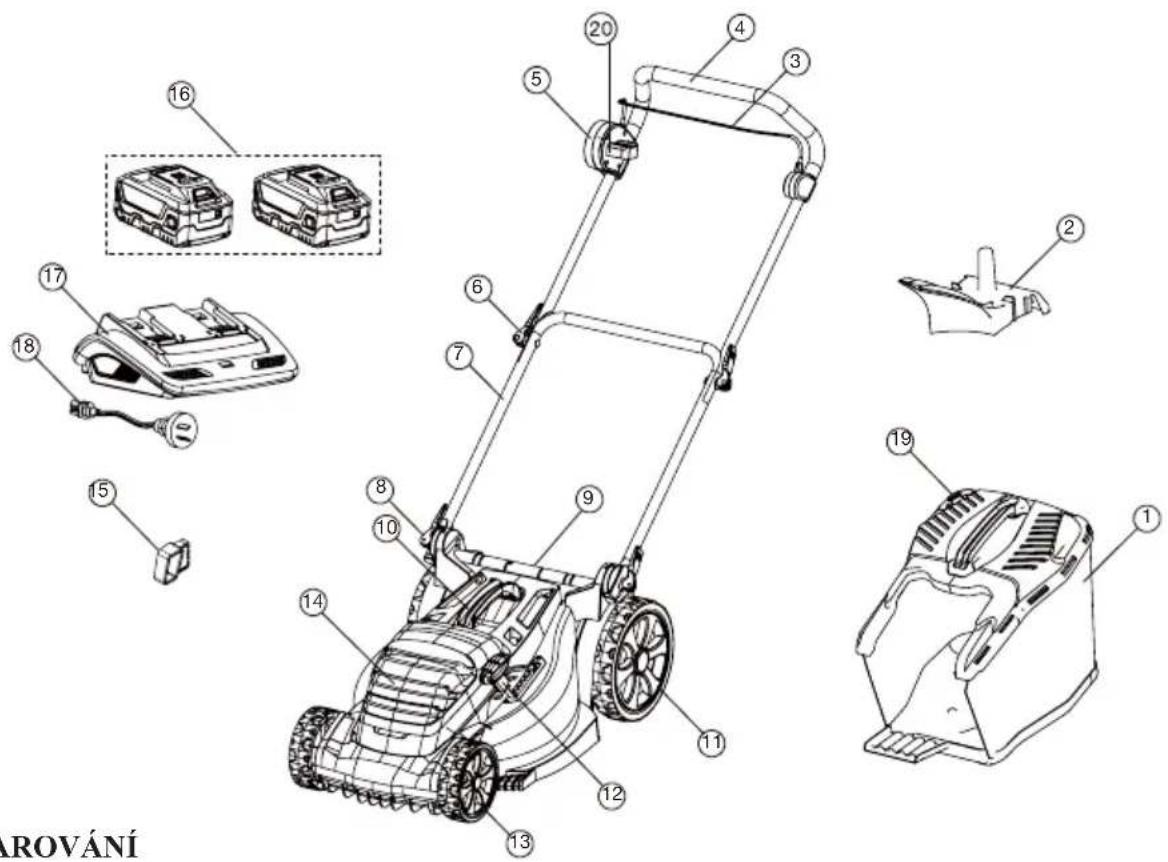

Vlastnosti a dodávané položky

1 Zachycovač trávy

2 Mulčovací ucpávka (není dostupná u všech modelů)

3 Koule

4 Horní držadlo

5 Ovládání startéru

6 Držák zámku u zadovek

7 Spodní držadlo

8 Zámek spodního držadla

9 Zadní klapka

10 Prostřední držadlo

11 Zadní kolo

12 Nastavení výšky (poloha se může u různých modelů lišit)

13 Přední kolo

14 Kryt baterie

15 Bezpečnostní klávesa

16 Lithiový iontový akumulátor

17 Nabiječka baterie

18 Nabíjecí kabel

19 Indikátor plnosti maziva

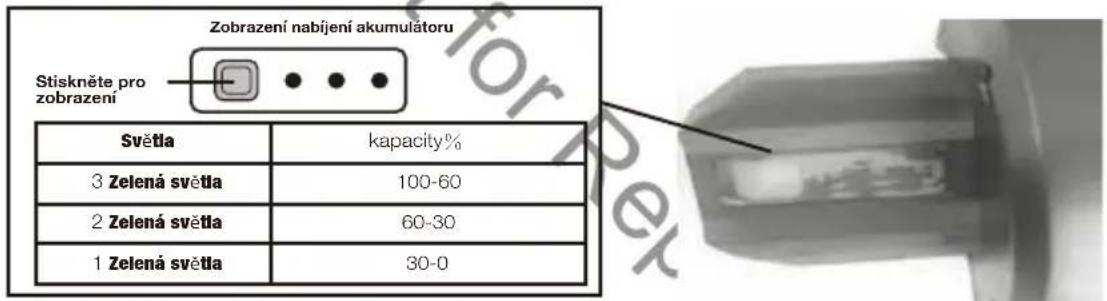

20 Indikátor kapacity baterie

• Pokyny k akumulátoru a nabiječce/Bezpečnostní příručka (neuvedeno)
• Pokyny k akumulátoru a nabíječce/Bezpečnostní příručka (neuvedeno)

AROVÁNÍ

Neprovozujte produkt, pokud nějaká součástka chybí nebo je poškozena Veškeré chybějící nebo poškozené součástky nechte opravit nebo vyměnit.

Všeobecná bezpečnost

- Tento návod uložte na bezpečném místě k budoucímu nahlédnutí a pravidelně se do něj dívejte. Zjistěte, aby si ostatní uživatelé tento návod přečetli a byli si vědomi bezpečnostních rizik produktu.

- Stroj by měl být provozován pouze s původním lithiovým iontovým akumulátorem Briggs & Stratton. Při použití stroje řízeného akumulátorem by měly vždy být dodržována základní bezpečnostní opatření, aby se snížilo riziko prosakování akumulátoru a zranění osob.

- K vážnému zranění může dojít v důsledku toho, že byl stroj tažen nad chodidlem obsluhy během pádu způsobeného uklouznutím nebo zakopnutím.

• V prípadě klopýtnutí nebo pádu ihned uvolněte rukojeť držadla. Během nehody nedržte rukojeť držadla stroje.

- Pokud se potřebujete se strojem obrátit, dělejte to pouze tehdy, pokud byl stroj zcela zastaven a vždy se před sečením dívejte dozadu na možná nebezpečí.

- Neprovozujte stroj, pokudiste pod vlivem alkoholu nebo drog.

- Buděte pozorní a neprovozujte stroj, když jste unavení. Věnujte pozornost tomu, co děláte a zajistěte, aby ostatní před zahájením věděli o vašich záměrech.

- Pred kontrolou, nastavení, opravou nebo čištěním stroje vždy zastavte a vyjměte akumulátor i bezpečnostní klíč.

• Zastavte stroj, když překračujete štěrkové cestičky, chodníky nebo cesty.

- Pokud stroj začne nadměrně vibrovat, prestaňte ho používat, dokud nebyl prohlédnut a zhodnocen. Zhodnocení stroje při problémech s vibracemi obecně snižuje riziko zranění nebo selhání produktu.

- Nenuťte stroj nad jeho sekací výkon. Stroj se bude chovat lépe a bezpečněji, pokud bude moci sekat rychlostí, pro kterou je jmenovitý.

- Nepoužívejte stroj uvnitř. Stroj skladujte pouze uvnitř a na suchém a bezpečném místě. Udržujte stroj mimo dosah dětí.

- Věnujte nejvyšší péči při přiblížení se k slepým rohům, dveřním vstupům, křovinám, stromům nebo jiným předmětům, které vám mohou překážet ve výhledu a v cestě stroje.

- Neprovozujte stroj žádným způsobem, který umožní, aby byly lišty odkryty a použí vejte pouze se 4 koly na zemi. Nezvedejte ani nepřenášejte stroj, když je v provozu.

Školení

- Přečtěte si pečlivě tento návod. Seznamte se s ovládáním a správným používáním stroje.

- Nikdy nedovolte používat tento stroj dětem nebo lidem neobeznámeným s těmito pokyny. Místní předpisy mohou omezovat věk obsluhy stroje.

- Nikdy neprovozuite stroj, když jsou poblíž lidé, zeiména děti, nebo domácí mazlíčci.

- Mějte na mysli, že obsluha stroje nebo uživatel je odpovědný za nehody nebo nebezpečí, které se staly jiným lidem nebo na jejich majetku.

Příprava

- Při obsluze stroje vždy noste důkladný oděv a dlouhé kalhoty. Neovládejte stroj holou nohou nebo když máte otevřené sandály. Nenoste oděv, který je volný nebo který má visící šňurky nebo poutka.

- Při provozování stroje v prašném prostředí vždy noste ochrannou masku nebo protiprachovou masku.

- Důkladně prohlédněte oblast, kde má být stroj používaný, a odstraňte všechny předměty, které mohou být strojem shozeny.

- Pred použitím vždy vizuálně prohlédněte, abyste viděli, že lišta a sestava šroubu a lišty nejsou opotrebované nebo poškozené. Vyměňte opotrebované nebo poškozené součástky v sadách, abyste zachovali rovnováhu.

Vyměňte poškozené nebo nečitelné nálepky.

Ovládání

- Stroj by měl být provozován pouze s původním lithiovým iontovým akumulátorem Briggs & Stratton. Při použití stroje řízeného akumulátorem by měly vždy být dodržována základní bezpečnostní opatření, aby se snížilo riziko prosakování akumulátoru a zranění osob.

- Stroj provozujte pouze na denním světle nebo při dobrém umělém světle.

- Zabraňte provozování stroje na mokré trávč.

• Vždy se ujistěte o vašem postavení na svazích.

- Chod'te, nikdy neběžte.

- Sekejte přes povrch svahu, nikdy nahoru a dolů.

- Dávejte velký pozor při změně směru na svazích.

• Nesekejte nadměrně příkré svahy.

• Dávejte velký pozor při obrácení nebo tlačení stroje směrem k vám.

- Zastavte lištu(y), pokud stroj musí být sklopený pro přepravu při překračování jiných povrchů než trávy a při přepravě stroje do a z oblasti, kde má být používaný.

- Nikdy neprovozujte stroj s vadným ochranným zařízením nebo štíty nebo bez bezpečnostního zařízení, například bez odchylovačů a/nebo sběrače trávy na místě.

- Zapněte opatrně motor podle pokynů a s chodidlem mimo lištu(y).

- Nespouštějte motor, pokud stojíte před vypouštěcím otvorem.

- Nevkládejte ruce nebo chodidla blízko nebo pod otáčející se díly. Vypouštěcí otvor udržujte vždy čistý.

- Nepřenášejte stroj, když zdroj napájení běží.

- Zastavte stroj a vytáhněte pojistný klíč a akumulátor. Ujistěte se, že všechny pohybující se části se zcela zastavily

- vždy, když opouštite stroj,

- před čištěním ucpání nebo uvolněním propustě,

- před kontrolou, čištěním nebo prací na stroji,

- po nárazu do cizího předmětu. Prohlédněte stroj, zda není poškozený, a provedte opravy před opětovným nastartováním a provozováním stroje.

Pokud stroj začne abnormálně vibrovat (ihned zkontrolujte)

- zkontrolujte, zda nedošlo k poškození,

- vyměňte nebo opravte všechny poškozené díly,

- zkontrolujte a utáhněte všechny uvolněné díly.

Údržba a skladování

- Všechny matice a šrouby udržujte utažené, abyste si byli jisti, že je stroj v bezpečném pracovním stavu.

- Kontrolujte často sběrač trávy, zda není opotřebený nebo poškozený.

- Během nastavování stroje dávejte pozor, abyste nezachytili prsty mezi pohybující se lišty a pevné díly stroje.

- Během uskladnění vždy nechejte stroj vychladnout

- Při obsluze lišť dávejte pozor, aby se lišťy stále pohybovat, i když je zdroj napájení vypnutý.

- Z důvodu bezpečnosti vyměňte opotřebované nebo poškozené díly. Používejte pouze pravé náhradní díly a příslušenství.

Likvidace produktu

SPRÁVNÁ LIKVIDACE PRODUKTU

Odpadní elektrické produkty by neměly být likvidovány s domácím odpadem. Tam, kde je recyklační zařízení, recyklujte. Porad'te se ohledně recyklace s vaším obecním úřadem nebo prodejcem. Akumulátor obsahuje materiál, který je nebezpečný pro vás a pro životní prostředí. Musí být odstraněn a likvidován samostatně na zařízení, které projímá lithiové iontové baterie.

Podívejte se do příručky Briggs & Stratton 18V akumulátor a nabíječka na další informace ohledně likvidace akumulátorů a nabíječky.

SPRÁVNÁ LIKVIDACE PRODUKTU

Balení se sestává z kartonové krabice a odpovídajícího označeného plastu, který může být recyklován. Připravte tyto materiály k recyklaci.

Informace o zbytkových rizicích, která zůstávají i přes zděděná bezpečnostní opatření v návrhu, zabezpečení a doplňková přijatá ochranná opatření.

Kontakt pro případ

Ve vzácném případě, kdy je akumulátor poškozen a některý z kontaktů prosakuje nebo přichází do kontaktu s kůží, očima osob nebo je polknut, dodržujte pokyny první pomoci uvnitř příručky k akumulátoru a nabíječce. Ihned vyhledejte lékařskou pomoc.

MONTÁŽNÍ POSTUPY

Vybalení

Tento produkt vyžaduje montáž.

• Opatrně vyjměte produkt a veškerá příslušenství z krabice. Ujistěte se, že jsou zahrnuty všechny položky uvedené na balicím listě. Podíveite se na obr. 3
• Nevyhazujte balicí materiál, dokud jste pečlivě neprohlédli a nezajistili produkt ve s právné pracovní poloze.

!VAROVÁNÍ!

Nepokoušejte se měnit tento produkt nebo vytvářet příslušenství, které není doporučeno k použití s tímto produktem. Veškeré tyto změny nebo modifikace jsou zneužitím a mohly by mít za následek nebezpečný stav vedoucí k možnému vážnému zranění osob.

Nevkládejte klíč, dokud není montáz hotová a jste připraveni obsluhovat stroj.

Rozložení a nastavení držadel

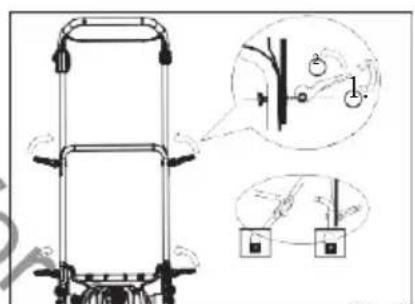

POZNÁMKA: Podívejte se na obr. 3

• Zajistěte, aby byl akumulátor a bezpečnostní klíč vyjmuty ze sekačky před zahájením montáže.
• Posuňte dva upevňovací bloky ke konci spodního držadla.
• Vložte zámek spodního držadla do trubky a upevňovacího bloku. Zašroubujte šroub a připněte ho ke spodnímu držadlu.
• Upravte horní držadlo a spodní držadlo společně se zámkem držadla. Můžete otáčet a uvolňovat zámek pro nastavení těsnosti zámku.

Upevňovaci blok No+

Obr. 2

Neprovozujte, pokud ne jsou držadla správně nainstalována.

Dejte pozor, abyste se pri připevňování držadel vyhnuli místům propíchnutí.

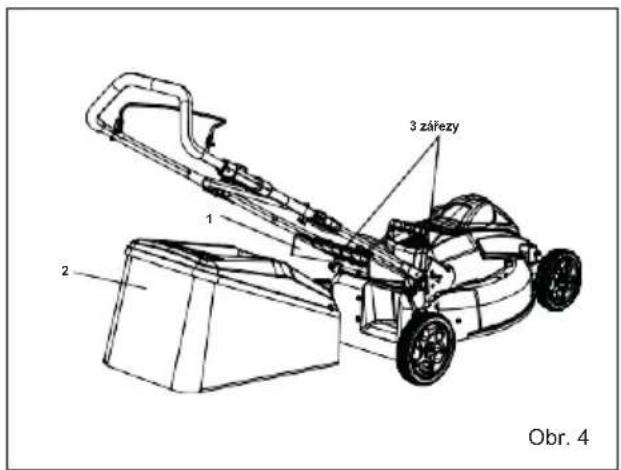

Instalace zachycovace travy

POZNÁMKA: Podívejte se na obr. 4 (uvedený obrázek se může lišit od aktuálního modelu).

• Zajistěte, aby byl akumulátor a bezpečnostní klíč vyjmuty ze sekačky před zahájením montáže.
  • Zvedněte zadní klapku.
• Zvedněte zachycovač trávy jeho držadlem a umístěte ho pod zadní klapku tak, aby háky na rámu zachycovače trávy byly vloženy do zářezů v konzole držadla.
  • Uvolněte zlehka zadní klapku.
• Při správné montáži budou háky na zachycovači trávy spočívat bezpečně v zářezech na konzolách držadla.

! VAROVÁNÍ!

Vždy vyměňte poškozené nebo opotřebené zachycovače trávy.

Neprovozujte, pokud nejsou držadla správně nainstalována.

Nedržte klapku otevřenou, když stroj běží.

3 zářezy 1 2 Obr. 4

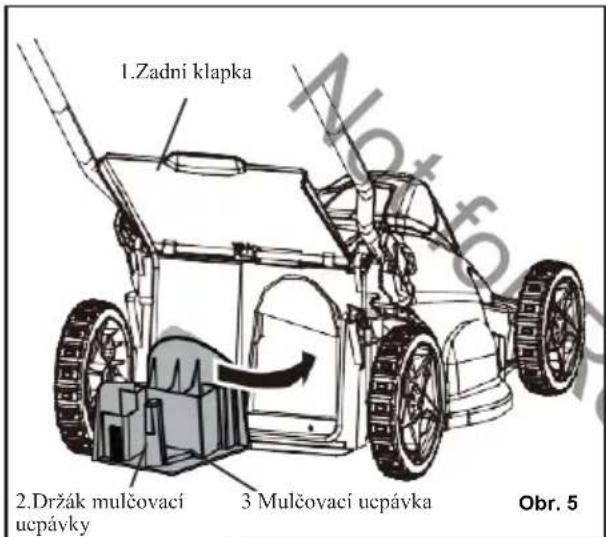

Instalace a odstranění mulčovací ucpávky

POZNÁMKA: Nezahrnuto u všech modelů.

POZNÁMKA: Podívejte se na obr. 5 (uvedený obrázek se může lišit od aktuálního modelu).

• Zajistěte, aby byl akumulátor a bezpečnostní klíč vyjmuty ze sekačky před zahájením montáže.
  • Pro odstranění mulčovací ucpávky zvedněte zadní klapku (1).
• Uchopte držadlo (2) mulčovací ucpávky a vytáhněte ji pomocí držadla ven.
• Mulčovací ucpávka 8
• Mulčovací ucpávka musí být odstraněna pro instalaci zachycovače trávy.
• Mulčovací ucpávka musí být znovu namontována, když je odstraněn zachycovač trávy.

1.Zadní klapka 2.Držák mulčovací ucpávky 3 Mulčovací ucpávka Obr. 5

VAROVÁNÍ

Nedovolte, aby se zadní klapka zavřela bouchnutím, vždy ji zavírejte jemně, abyste předešli poškození. Pokud je poškozená, vždy zadní klapku a mulčovací ucpávku vyměňte.

Instalace

POZNÁMKA: Podívejte se na obr. 6

• Zvedněte a podržte nahoře kryt akumulátoru.
- Vložte akumulátor do sekačky.. Vyrovnejte vodicí lišty na akumulátoru s drážkami v otvoru akumulátoru produktu.
- Ujistěte se, že západka ve spodní části akumulátoru zaskočí na místo a že j e akumulátor zcela usazený (zapadne na místo) a zajistěte sekačku před zahájením práce.
• Vložte bezpečnostní klíč.
- Pokud nebude stroj ihned používán, nevkládejte bezpečnostní klíč.
- Zavřete jemně kryt akumulátoru, abyste ho nepoškodili.

Kryt akumulátoru Uvolňovací spouštěč Akumulátor Bezpečnostní klávesa Obr. 6

!VAROVÁNÍ!

Nevkládejte do výklenku pr o akumulátor žádný j iný předmět, než dodaný akumulátor.

Nevyvíjejte na ak umulátor tlak. Měl by při vložení hladce sklouznout nebo se správně uvolnit.

Vyjmutí akumulátoru

POZNÁMKA: Podívejte se na obr. 6

• Pro zastavení produktu uvolněte obloukovou rukojeť.
• Vytáhněte bezpečnostní klíč.
- Stiskněte a podržte tlačítko uvolňovací západky ve spodní části akumulátoru.
- Posuňte směrem ven a vyjměte akumulátor z produktu.

PROVOZNÍ POKYNY

POZNÁMKA: Aby byl produkt funkční, jsou vyžadovány dva plně nabité akumulátory.

POZNÁMKA: Podívejte se na obr. 6 a 7

Pro SPUŠTĚNÍ sekačky:

• Otevřete kryt akumulátoru a vložte do drážky bezpečnostní klíč. (viz obr. 6)
• Stiskněte a podržte tlačítko bezpečnostního vypnutí (1). (viz obr. 7)
• Vytáhněte obloukovou rukojeť (2) směrem nahoru k držadlu, abyste spustili sekačku a uvolněte z čepelí bezpečnostní blokovací tlačitko levou nohou.

Pro ZASTAVENÍ sekačky:

• Uvolněte obloukovou rukojeť.
- Počkejte, až se sekačka zcela zastaví, pak vytáhněte bezpečnostní klíč.

Pokud se sekačka nezastaví nebo v nouzovém případě, vyjměte akumulátor.

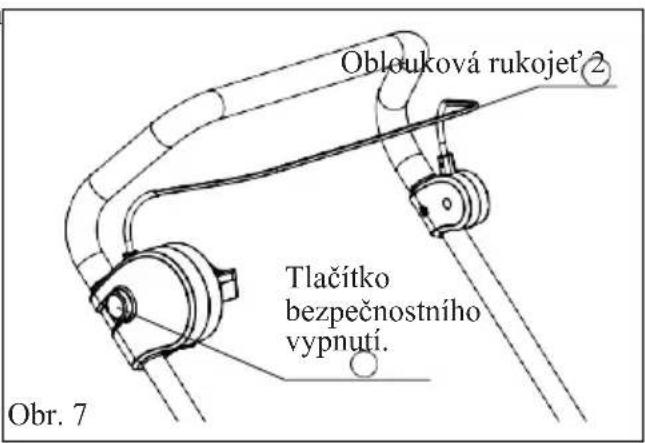

Oblouková rukojet'2 Tlačitko bezpečnostního vypnutí. Obr. 7

MĚKKÝ START

Tato sekačka je vybavena funkcí „Měkký start“. Při prvním spuštění bude sekačce trvat přibližně 3 sekundy, než se dostane na její plné otáčky. Pokud se sekačka poprvé nespustí: Vyjměte akumulátor a zkontrolujte horní stranou bloku motoru sekačky, abyste se ujistili, že nic nepřekáží čepeli a že se čepel může otáčet volně rukou. I malé množství trávy při spouštění může zabránit „měkkému startu“, aby sekačku spustil.

VAROVÁNÍ

Nepokoušejte se přepisovat ovládání tlačítka bezpečnostního vypnutí nebo páky obloukové rukojeti, nevažte se ani nezavěšujte na obloukovou rukojeť.

Neopouštějte běžící motor bez dohledu.

Indikátor kapacity baterie

Kontrola kapacity baterie:

Stiskněte tlačitko indikátoru kapacity baterie (BCI) umístěné na baterii. Světla se rozsvítí podle úrovně kapacity baterií. Viz tabulka níže:

Zobrazení nabíjení akumulatoru Stiskněte pro zobrazení Světla kapacity% 3 Zelená světla 100-60 2 Zelená světla 60-30 1 Zelená světla 30-0

POZNÁMKA: Prohlédněte jednotlivé baterie pro přesné procento nabíjecí kapacity.

Nastavení výšky sekání

POZNÁMKA: Podívejte se na obr. 8

POZNÁMKA: Umístění a vzhled páčky pro nastavení výšky se může u různých modelů lišit.

Před prvním použitím sekačky zvedněte polohu sekání do výšky, která nejlépe vyhovuje vašemu trávníku.

Nastavení výšky čepele:

• Pro nastavení výšky čepele uchopte páku pro nastavení výšky, táhněte ji na stranu a posuňte dopředu (1).
• Pro SNÍŽENÍ NEBO ZVÝŠENÍ výšky čepele posuňte páku tak, jak je ukázáno na obr. 8. Výšku sekačky můžete snížit posunutím páky vpřed a zvýšit jejím posunutím vzad (2).

Páka

Nepřenášejte stroj, když zdroj napájení běží.

Průvodce rychlým nastavením

HIGHER LOWER

SHORT - LIGHT THIN GRASS FAST SLOW TALL - HEAVY THICK GRASS

• Vytáhněte akumulátor a klíč
- Zkontrolujte, zda je tráva vysoká nebo silná.
- Zkontrolujte, zda je zachycovač a plošina bez trávy.
• Zkontrolujte, zda je baterie plně nabitá.

✗ Nenastavujte sekačku s akumulátorem nebo vloženým √ klíčem. Před nastavením sekačky vyjměte akumulátor a
✗ klíč. Nesekejte, když je zachycovač plný nebo pokud je násypný žlab ucpaný. Před sekáním zachycovač vyprázdněte.

2 - NASTAVIT

• Zvyšte výšku sekání u vysoké nebo silné trávy
- Očistěte zachycovač a plošinu od nasekané trávy.
• U silné trávy tlačte sekačku pomaleji.
Nesekejte nízko u dl ouhé, s ilné nebo m okré trávy. U přerostlého trávníku nastavte sekání výše. Nevyvíjejte tlak na sekačku silným trávníkem. Zpomalte, pokud se tráva stává silnější.

3 - VYRAZIT

• Vložte akumulátor a klíč
- Pokuste se sekat trávu na zvolenou výšku.
- U dlouhé silné trávy zvyšujte výšku a sekejte trávu častěji, než je požadováno
- Pokud OCHRANA PŘED ZATÍŽENÍM sekačku zastaví, Zopakujte krok 1,2 a 3 zvýšením výšky a pomalejším tlačením nebo očistěte trávu ze zachycovače a plošiny.
- Při sekání, pokud je klapka indikátoru zachycovače dole, je zachycovač plný.

Nepokračujte v sekání, pokud má sekačka často poruchy. Zabraňte častému přerušení ochrany před zatížením.

Nepokračujte, pokud se baterie přehřivá.

√ Nechejte akumulátor vychladnout, pokud je aktivována tepelná ochrana akumulátoru.

Sekačka má zabudovanou technologii snímání zatížení. Za určitých podmínek musí být sekačka kvůli poruše OCHRANA PŘED ZAŘÍŽENÍM resetována.

Zabraňte častému přetížení sekačky, protože to může způsobit zvýšení teploty akumulátoru a zapnout tepelnou ochranu akumulátoru. Tepelná ochrana akumulátoru bude vyžadovat, aby si stroj dostatečně odpočinul a vychladl.

Sekací tipy

Ostrá čepel významně zvýší výkonnost stroje, zejména při sekání vysoké trávy. Ujistěte se, že jste zkontrolovali čepel a alespoň jednou za rok ji vyměňte, jak je popsáno v části Údržba.

• Ověřte, že je trávník bez kamenů, větviček, drátů a jiných předmětů, které by mohly poškodit čepele nebo motor. Tyto předměty vy mohly být náhodně odhozeny sekačkou v jakémkoliv směru a mohly by způsobit vážné zranění obsluhy a ostatních. Abyste předešli úrazu elektrickým proudem, nepracujte se sekačkou za vlhka nebo mokra.
• Při sekání silné trávy snižte rychlost chůze, abyste umožnili účinnější sekání a správné vysvpání odřezků.

!VAROVÁNÍ

Sekačka je vybavena zařízením na ochranu před přetížením, za obtížných podmínek může sekačka přestat (zastavit se), např. u silných nebo mokrých trávníků nebo u některých typů trávy. Pokud k tomu dojde, zvyšte výšku sekání, abyste snížili zatížení nebo námahu na sekačku.

Sekejte přes povrch svahu, nikdy nahoru a dolů. Dávejte velký pozor při změně směru na svazích. Nesekejte nadměrně příkré svahy, vždy mějte na svazích jistý postoj.

Mulčovací tipy

• Nastavte sekačku na nejvyšší výšku sekání pri sekání na nerovné půdě nebo vysokého plevele.
• Pro efektivní mulčování nesekejte mokrou trávu, protože má tendenci se přilepovat ke spodní straně plošiny a zabraňuje tím správnému mulčování odřezků trávy. Nová nebo silná tráva může vyžadovat užší řez. Rychlost vůči zemi by měla být nastavena na stav trávníku. Pokud bylo sekání zpožděno a tráva vyrostla na více než 10 cm, posekejte trávník dvakrát, abyste snížili výšku trávy na maximálně 8,3 cm.
• Kráčejte stálou rychlostí. Překrývejte řady při sekání. Nenechejte trávu vyrůst příliš vysokou. Pokud tráva naroste příliš dlouhá, začněte v nejvyšší sekací poloze a pracujte směrem dolů na požadovanou výšku sekání.

Vyprázdnění zachycovače trávy

POZNÁMKA: Podívejte se na obr. 9 (uvedený obrázek se může lišit od aktuálního modelu).

• Zastavte sekačku, nechte čepele, aby se zcela zastavily, a vyjměte akumulátor a bezpečnostní klíč.
  • Zvedněte zadní klapku.
  • Zvedněte zachycovač trávy držadlem a vytáhněte ho ze sekačky.
  • Vyprázdněte odřezky trávy.
• Zvedněte zadní klapku a znovu namontujte zachycovač trávy tak, jak je dříve popsáno v tomto návodu.

• Zachycovač trávy kontrolujte často, a pokud je opotřebovaný nebo poškozený, vyměňte ho.
• Neskladujte v zachycovači trávu. Po použití ho vždy vyprázdněte.
• Nepoužívejte zachycovač k jiným účelům, než ke sbírání trávy.
• Nesekejte nad ani nesbírejte horké materiály, popel nebo zbytky ohništ' nebo doutnající materiály.
  • Za vlhka nechte vak uschnout.

Výměna akumulátoru

!VAROVÁNÍ

Nikdy nevyhazujte akumulátor do ohně nebo do běžného domácího odpadu.

Na další informace ohledně bezpečnosti a likvidace akumulátoru a nabíječky se podívejte do Příručky a pokynů k akumulátoru a nabíječce.

Výměna zábrany čepele

POZNÁMKA: Podívejte se na obr. 10, obr. 11 a obr. 12.

ČEPEL Uvoln Utáh DŘEVO Obr. 10

Když provádíte údržbu čepele, vždy chraňte ruce nošením silných rukavic a/nebo obalením ostří čepele hadry a jiným materiálem. Kontakt s čepelí by mohl mít za následek vážné zranění osob.

POZNÁMKA: Používejte pouze pravé náhradní díly a příslušenství. Klad'te na ně důraz u vašeho prodejce dílů a poskytovatele servisu.

Podrobné pokyny pro montáž jsou natištěny na balení originálních čepelí Murray. Použití neoriginálních čepelí může zneplatnit vaši záruku a mohlo by mít za následek poškození nebo úraz.

!VAROVÁNÍ

Nikdy neprovozujte sekačku bez čepelí nebo s poškozenými čepelemi.

!VAROVÁNÍ

Nikdy neměňte čepele nebo sekací systém.

Výměna zábrany čepele - pokračování

POZNÁMKA: Upevňovače často kontrolujte a vždy se ujistěte, že je sekačka v bezpečném pracovním stavu. Používejte pouze originální náhradní čepele Murray. Vyměňte opotřebované nebo poškozené čepele a šrouby, abyste zachovali rovnováhu.

1. Zastavte sekačku a nechejte čepel, aby se zcela zastavila.
2. Vyjměte akumulátor a bezpečnostní klíč.
3. Otočte sekačku na její stranu.
4. Upevněte blok dřeva mezi čepel a plošinu sekačky, aby se čepel nemohla otáčet (podívejte se na obr. 10).
5. Uvolněte šroub čepele jeho otočením proti směru hodinových ručiček (při pohledu ze spodní části sekačky) pomocí klíče nebo nástrčného klíče (není dodáván).
6. Vyjměte šroub čepele a čepel (podle obr. 11).

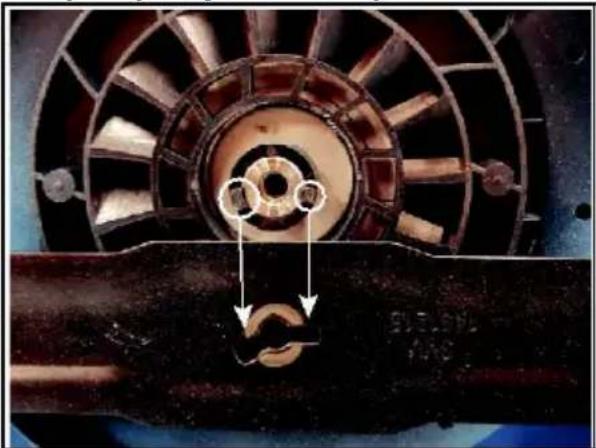

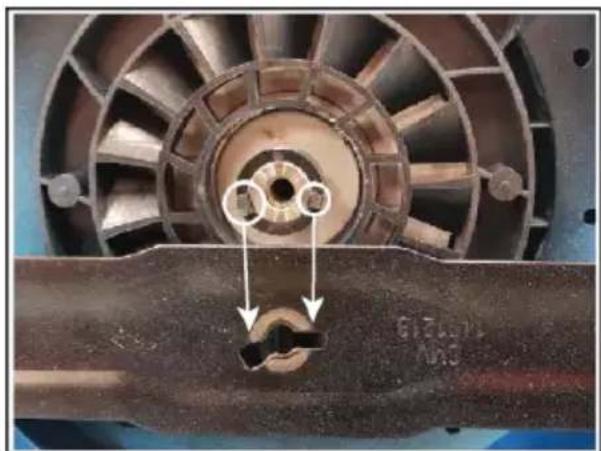

7. Pro nam ontování čepele najděte dva výstupky na objímce držadla. Jsou označeny v kroužku na obr. 12(a) Vyrovnejte čepel s těmito dvěma výstupky.
8. Opatrně namontujte čepel na držadlo. Čepel musí správně zapadnout do těchto dvou výstupků. Ujistěte se, že tam není žádná mezera. Podívejte se na obr. 12(b)
9. Zašroubujte šroub čepele a utáhněte pro připevnění čepele. Doporučený utahovací moment je 12-16 Nm.

Čištění

!VAROVÁNÍ

Abyste predešli vážnému zranění osob, vyjměte baterii ze stroje pred údržbou, čištěním nebo odstraňováním odpadu.

Spodní strana plošiny sekačky by měla být po každém použití očištěna, protože ústřížky trávy, listí, špína a další odpad se nahromadí, což může způsobit rez a korozi. Odstraňte všechny nánosy trávy a listí na a kolem krytu motoru. Pokud se odpad nahromadí na spodní straně sekačky během použití, vyjměte akumulátor a pak nakloňte sekačku dopředu nebo na stranu a očistěte ho do čista pomocí vhodného nástroje.

• Jednotku čistěte pomocí vlhkého hadříku s jemným čisticím prostředkem.
• Neponořujte stroj ani žádnou jeho část do vody.
• Vlhkost může způsobit nebezpečí úrazu elektrickým proudem. Otřete veškerou vlhkost jemným suchým hadříkem a zajistěte, aby byl stroj před výměnou akumulátoru suchý.
• Použijte malý kartáč nebo vysavač k očištění průduchů na produktu.
  • Udržujte průduchy bez překážek.

Nepoužívejte při čištění plastových dílů rozpouštědla, silné čisticí prostředky, určité aromatické oleje, jako je borovicový a citronový. Chemikálie mohou poškodit, oslabit nebo zničit plastovou součástku, což může mít za následek zranění osob.

Skladování

Následující kroky by měly být podniknuty, pokud chcete připravit stroj ke skladování.

• Očistěte stroj, jak je popsáno v předchozí části.
• Prohlédněte čepel a vyměňte ji nebo naostřete, pokud je to třeba (podívejte se do části Údržba).
• Stroj skladujte na suchém a bezpečném místě. Neskladujte blízko korozivních materiálů, jako je hnojivo nebo palivo.
• Sekačku skladujte uvnitř, na chladném, suchém místě, mimo dosah dětí.

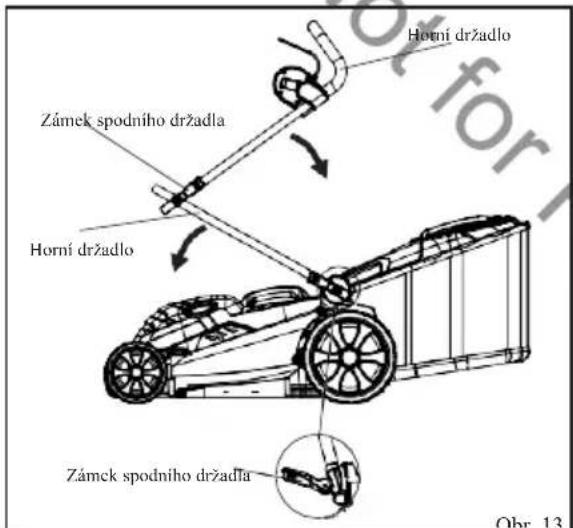

Držadlo se dá zcela sklopit pro skladování. (viz obr. 13)

• Uvolněte zámky držadla na stranách držadla pro odblokování a ohněte horní držadlo dolů.
• Uvolněte zámky držadla pro odblokování a odpojení vaček z montážní konzoly. Sklopte spodní držadlo dopředu. Ujistěte se, že se síťový kabel neohnul ani nezauzloval.
• Vyjměte akumulátor a uložte ho na chladném a suchém místě.

Zámek spodního držadla Horní držadlo Zámek spodního držadla Obr. 13

Údržba a opravy

Údržba vyžaduje e xtrémní péči a znalosti a měl aby být prováděna pouze kvalifikovaným servisním technikem. K servisu vám doporučujeme odeslat výrobek do vašeho nejbližšího servisního střediska na opravu. Při provádění údržby a oprav používejte pouze pravé náhradní díly.

• Udržujte stroj suchý, čistý a bez oleje a mastnoty.
• Abyste snížili nebezpečí požáru, udržujte motor bez trávy, listí a nahromaděného odpadu.
• Kontrolujte často montážní šrouby čepele a motoru, zda jsou správně utaženy. Vizuálně prohlédněte čepel, zda není poškozená (např. ohnutá, prasklá, opotřebovaná).
• Pro lepší a bezpečnější výkon pečlivě sekačku udržujte. Čepele sekačky udržujte ostré a čisté. Čepele sekačky jsou ostré a mohou pořezat. Obalte čepele nebo noste rukavice a při provádění údržby a oprav dávejte velký pozor.
• Všechny matice a šrouby udržujte utažené, abyste si byli jisti, že je stroj v bezpečném pracovním stavu.

Údržba a opravy Pokračování

- Nikdy nemanipulujte s bezpečnostními zařízeními. Pravidelně kontrolujte jejich správný provoz.

POZNÁMKA: Na podrobnosti o servisních kontaktech se odívejte do záruční karty dodávané s tímto výrobkem.

!VAROVÁNÍ

Nikdy nedovolte, aby se brzdová kapalina, benzín, produkty na bázi nafty, impregnační oleje apod. dostaly do kontaktu s plastovými díly. Chemikálie mohou poškodit, oslabit nebo zničit plastovou součástku, což může mít za následek vážné zranění osob.

! VAROVÁNÍ

Nemažte žádné součástky kola. Mazání může způsobit, že součástky kola během používán selžou, což může mít za následek zranění obsluhy stroje a/nebo poškození sekačky nebo majetku.

Tabulka údržby

Podívejte se do následující tabulky údržby	na běžný postup
	Požadavky	Před použitím	Po použití	Nabíjení	Týdně	Měsíčně	V případě závady	V případě závady	Jak je vůžadavky
Vlastnosti
Sekačka na trávu	Vizuální kontrola	●		●
Akumulátor	Zkontrolujte fungování, a zda není poškozený.	●	●
Řezací systém(čepele)	Prohlédněte a zkontrolujte montáz	●					●	●
	Vyměňte
Zadní klapka	Prohlédněte a zkontrolujte montáz	●							●
Podvozek	Zkontrolujte nahromadění trávy		●
	Očistěte		●					●
	Vyměňte
Všechny dostupné upevňovače	Zkontrolujte	●							●
	Znovu utáhněte
Montážní šrouby motoru	Zkontrolujte a dotáhněte					●
Mulčovací ucpávka (pokud je)	Prohlédněte a zkontrolujte montáz	●							●
Zachycovač trávy	Zkontrolujte	●
	Očistěte		●					●
	Vyměňte

Odstraňování poruch

PROBLÉM	MOŽNÁ PŘÍČINA	ŘEŠENÍ
Sekačka se poprvé nespustí:Vložte bezpečnostní klíč.	Akumulátor není nabitý.Bezpečnostní klíč je vadnýTráva je namotaná na čepelích, zachycovač trávy je přeplněný.Akumulátor není správně namontován.Akumulátor může vyžadovat servis nebo výměnu.Bezpečnostní klíč není nainstalovaný.	Nabijte akumulátor.Vyměňte bezpečnostní klíč.Vyměňte akumulátor, zkontrolujte spodní část plošiny a zachycovač trávy, zda v nich není zanesená tráva.Zkontrolujte slícování akumulátoru, zajistěte, aby byla správně zasazena přídržná chlopeň.Vyměňte akumulátor
Sekačka seká trávu nerovnoměrně.	Trávník je hrubý nebo nerovný.Výška sekání není správně nastavena.	Zkontrolujte oblast sekání.Zvyšte/snižte výšku sekání.
Sekačka se nespustí správně.	Ústřížky mokré trávy se lepí na spodní část plošiny.Mulčovací uzávěr chybí.	Počkejte před sekáním, až tráva uschne.Nainstalujte mulčovací ucpávku.
Sekačka jde obtížně tlačit.	Tráva je příliš vysoká nebo je výška sekání příliš nízko.Zadní část krytu sekačky a čepel vázne v silné trávě.	Zvedněte výšku sekání.Vyprázdněte ústřížky trávy ze zachycovače trávy.
Sekačka je nadměrně hlučná a vibruje.	Hřídel motoru je ohnutá.Čepel je nevyrovnaná.	Zastavte motor a zkontrolujte, zda nedošlo k poškození.Před opětovným nastartováním opravte. Pokud vibrate přetrvávají, kontaktujte oprávněné servisní centrum.
Sekačka se při sekání trávy zastavuje.	Čepel sekačky je přetížená kvůli sekacím podmínkám, např. dlouhá, silná, mokrá tráva.Zachycovač trávy sekačky je plný/výstup zachycovače trávy je ucpaný / nahromaděná tráva pod plošinou	Zastavte motor, zvyšte výšku sekání a zkuste znovu sekat.Počkejte, až tráva uschne, a pokuste se znovu sekat.Vyprázdněte vak zachycovače trávy a vyčistěte výstup zachycovače, očistěte spodní část plošiny, zvyšte výšku a zkuste to znovu.

Technické

SPECIFIKACE PRODUKTU
Popis	Sekačka trávníku Twin 18 V 37 cm	Sekačka trávníku Twin 18 V 44 cm
Typ plošiny	Plastová	Plastová
Velikost plošiny	39 cm	46cm
Velikost předního kola	165 mm	165mm
Velikost zadního kola	250 mm	250 mm
Ložisko kola	Kovové pouzdro	Kovové pouzdro
Materiál zachycovače	Hybridní (tkanina a plast)	Hybridní (tkanina a plast)
Objem zachycovače	40 l	50 l
Mulč	Není dostupný	Není dostupný
Tlačit/ S vlastním pohonem	Tlačit	Tlačit
Typ čepele	Zábrana čepele	Zábrana čepele
Typ držadla	Ergonomické	Ergonomické
Polohy pro nastavení výšky	7	7
Rozsah nastavení výšky	25-75 mm	25-75 mm
Typ motoru(bezkomutátorový/komutátorový)	BEZKOMUTÁTOROVÝ	BEZKOMUTÁTOROVÝ
Specifikace motoru	102/25 - 36 V DC	102/25 - 36 V DC
Průměr hřídele motoru	17mm	17mm
Hmotnost produktu (bez baterie)	12,5 kg	14 kg
Systém spouštění	Měkký start	Měkký start
Bezpečnostní mechanizmus	ano 20 A	ano 30 A
Max. otáčky motoru	3500	3700
Rychlost běhu motoru	3200	3400
Hladina akustického tlaku	Lpa: 78dB (A), K: 3 dB (A)	Lpa: 78,1 dB (A), K: 3 dB (A)
Hladina akustického tlaku (měřeno)	Lwa: 92dB (A)	Lwa: 93dB (A)
Hladina akustického tlaku (zaručená)	Lwa: 94dB (A)	Lwa: 95 dB (A)
Celková hodnota vibrací (max.)	ah: 3,12 m/s2, K: 1,5 m	a R 3,75 m/s2, K: 1,5 m

Varování:

• Že deklarovaná celková hodnota vibrate byla naměřena v souladu se standardními zkušebními metodami a může být použita k porovnání jednoho nástroje s druhým;
• Že deklarovaná celková hodnota vibrace může být také použita v předběžném vyhodnocení ohrožení.
• Že emise vibrací během aktuálního použití elektrického nástroje se může lišit od deklarované celkové hodnoty podle způsobů, kterými je tento nástroj použiván; a
• Potřeby označit bezpečnostní opatření k ochraně obsluhy stroje, k teré j sou založeny na odhadu vystavení ve skutečných podmínkách použití (s přihlédnutím ke všem částem pracovního cyklu, jako jsou časy, kdy je nástroj vypnutý a kdy běží naprázdno navíc k době spuštění).

FONTOS INFORMÁCIÓK

Részletek
