BRUKSANVISNING IQ18WM37 MURRAY

Opprinnelige instruksjoner 191

Izvorne upute 210

Originalinstruktioner 229

Takk for at du kjøpte ditt Murray-produkt. Murray er stolt av kvaliteten og ytelsen til alle sine Produkter.

Denne brukerhåndboken vil hjelpe til i montering, sikker drift og vedlikehold av produktet.

Vennligst les følgende advarsler for å sikre sikkerhet og produktets lange levetid.

ADVARSEL

Ikke prøv å bruke dette produktet før du har lest grundig og forstått alt helt

instruksjoner, sikkerhetsregler, osv., som finnes i denne håndboken. Manglende overholdelse kan føre til ulykker som involverer

elektrisk støt, brann og / eller alvorlig personskade.

TILTENKT BRUK

Dette produktet er kun beregnet til husholdningsbruk. Skjærbladet bør rotere omtrent

sitte på. Det skal ikke brukes til å kutte annet enn gressplener.

Ikke bruk produktet for enhver oppgave, med unntak av det som det er ment.

Generell sikkerhet

Advarsel!

Les instruksjonene

for bruk før

Bruk vernebriller og

hørselvern som oppfyller

sikkerhetsstandarder.

Bruk solide, antiskli

fottøy.

Bruk vernehansker.

Ikke bruk maskinen i

våte forhold, beskytt

maskinen fra regn

og fuktighet.

Vær forsiktig med gjenstander

blir kastet ut!

Sørg for tilskuere

holdes minst 50'

(15m) unna og stoppe

maskinen hvis nærmet seg.

Holdes vekk fra varme og / eller

åpen flamme.

Pass på elektrisk støt fare ved lading.

Les instruksjonene før utfører vedlikeholds arbeid.

Vent på alle komponenter av maskinen til helt stopp og fjern batteriet.

Hold hendene og føttene unna fra kutteområdet. Kontakt med bladene kan amputere hender og føtter.

Bruk aldri slåmaskinen med mindre gress fangeren eller beskyttelsen er i posisjon.

Omgivelsestemperatur 40°C Maks.

Ikke kast i vann.

Innhold

Funksjoner og definisjoner

Funksjoner og leverte gjenstander 193

Sikkerhet og håndtering

Generell sikkerhet 194 Produktet disposisjon 196

Utpakking 196
Utfolding og justering av håndtak 197
Installere gress fangeren 197
Installere og fjerne
Mulch plug 198
Installere batteriet 198
Fjerne batteriet 199

Start og stopp 199 Klippe høydejustering 200 Hurtig oppsett guide 201 Klippe tips 202 Bioklipp tips 202

Vedlikehold og pleie

Tømming av gress fangeren 203 Batteri utskifting 203 Blad bjelke erstatning 204 Rengjøring 205 Lagring 206 Service 206 Vedlikeholds kart 207 Feilsøking 208

Tekniske spesifikasjoner

Produkt spesifikasjoner 209

MERK: GARANTI DETALJER SKAL IKKE SKRIFTES I DENNE OPERAT∅RENS HÅNDBOK.

Henvis til andre dokumenter som leveres med denne maskinen for garanti DETALJER.

GARANTIDOKUMENTENE KAN INNEHOLDE TEKNISKE SPESIFIKASJONER SOM ER SPESIFIKKE TIL HVER MODELL SOM ER IKKE SKRIFTLIG I DENNE OPERAT∅RENS HÅNDBOK.

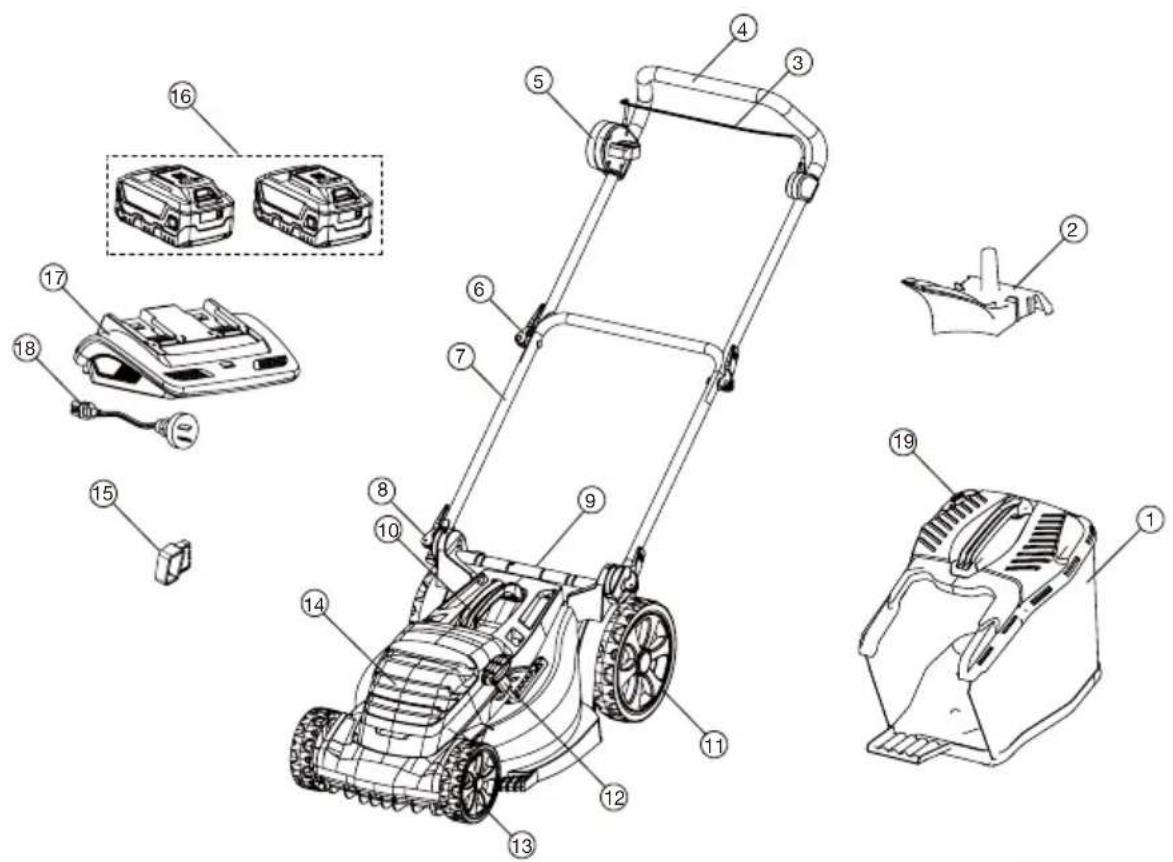

Funksjoner & leveringen

1	Gress oppsamler
2	Bioklipp plugg (ikke tilgjengelig med alle modeller)
3	Håndtak
4	∅vre Håndtak
5	Startkontrol
6	Behandle Cam Lock
7	Nedre Håndtak
8	Nedre Håndtakslås
9	Bakre Klaff
10	Midthåndtak
11	Bakhjul
12	Høydejustering (stilling kan variere på forskjellige modeller)
13	Forhjul
14	Batterihus
15	Sikkerhetsnøkkel
16	Litiumionbatteri x 2
17	Batterilader
18	Ladestrøm
19	Gress full indikator
	- Batteri og lader Instruksjon / Sikkerhets håndbok (ikke vist)
	- Klipper instruksjon / Sikkerhets håndbok (ikke vist)
20	Batterikapasitetsindikator

Ikke bruk produktet hvis noen komponenter mangler eller er skadet. Har noen manglende eller skadede komponenter reparert eller erstattet. 193

Generell sikkerhet

• Hold denne håndboken på et trygt sted for fremtidig referanse, og konsulter det regelmessig. Sikre at andre brukere leser denne håndboken og er klar over produkt sikkerhetsrisikoen.
• Maskinen skal kun brukes med et ekte Briggs & Stratton litiumionbatteri.

Ved bruk av batteridrevet maskin må grunnleggende sikkerhetstiltak alltid følges for å reduser risikoen for lekkasje av batterier og personskade.

• Alvorlig skade kan oppstå som fölge av at maskinen blir trukket over operatørens fot under et fall forårsaket av fall eller snubling.
• I tilfelle fall eller snubling skal håndtaket straks løsnes. Ikke hold på maskin håndtaket under en ulykke.
• Når du må reversere maskinen, må du bare gjøre det når maskinen har kommet til en fullstendig stopp og alltid se etter farer før du beveger deg.
• Ikke bruk maskinen mens du er påvirket av alkohol eller rusmidler.
• Hold deg våken og ikke bruk maskinen når du er trøtt. Vær oppmerksom på hva du gjør og sørg for at andre er klar

over dine oppgave forutsetninger før du begynner.

• Før du inspiserer, justerer, vedlikeholder eller rengjør maskinen, må du alltid stoppe og fjerne begge batterier og sikkerhetsnøkkel.
• Stopp maskinen när du krysser grus innkjørsler, gangveier eller veier.
• Hvis maskinen begynner å vibrere for mye, må du slutte å bruke maskinen til den har vært inspisert og vurdert. Å ha en maskin vurdert for vibrasjons problemer reduserer generelt risikoen for skade eller produktsvikt.
• Ikke tving maskinen utover klippe kapasiteten. Maskinen vil fungere bedre og sikrere hvis lov til å kutte i tempoet som det er vurdert for.
• Ikke bruk maskinen innendørs. Bare oppbevar maskinen innendørs på et tört og sikkert sted. Hold maskinen utilgiengelig for barn.
• Vær forsiktig når du nærmer deg uoversiktlige hjørner, døråpninger, busker, trær eller andre gjenstander som kan skjule visningen og banen til maskinen.
• Ikke bruk maskinen på noen måte som gjør at knivene kan bli utsatt og bare brukes med alle 4 hjul på bakken. Ikke løft eller bære maskinen mens du bruker den.

Opplæring

• Les instruksjonene nøve. Være kjent med kontrollene og riktig bruk av maskinen.
• Ikke la barn eller personer som ikke er kjent med disse instruksjonene, bruke maskinen. Lokale forskrifter kan begrense operatørens alder.
• Bruk aldri maskinen mens folk, spesielt barn eller kjæledvr, er i nærheten.
• Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår andre mennesker eller deres eiendom.

Forberedelse

• Bruk alltid solide sko og lange bukser mens du bruker maskinen. Ikke bruk maskinen när du er barfot eller har åpne sandaler. Unngå å bruke klær som er löst sittende eller som har hengende snorer eller bänd.
• Bruk alltid ansiktsmaske eller støvmaske när du bruker maskinen i støvete omgivelser.
• Kontroller nøye området der maskinen skal brukes, og fjern alle gjenstander som kan kastes av maskinen.
• Før du bruker maskinen, må du alltid visuelt inspisere for å se at bladet, bladbolten og bladenheten ikke er slitt eller skadet. Bytt ut slitte eller skadede komponenter i sett for å bevare balansen.

- Maskinen skal kun brukes med et ekte Briggs & Stratton litiumionbatteri.

Ved bruk av batteridrevet maskin må alltid grunnleggende sikkerhetsregler følges for å redusere risikoen for lekkasje av batterier og personskade.

- Bruk kun maskinen i dagslys eller i godt arbeids lys.

- Unngå å betjene maskinen i vått gress.

- Vær alltid sikker på hvor foten din er på bakken.

• Gå, aldri løp.

- Mow over bakken, aldri opp og ned.

- Bruk ekstrem forsiktighet når du skifter retning på bakkene.

- Ikke klipp utfor bratte bakker.

- Vær forsiktig når du reverserer eller drar maskinen mot deg.

- Stopp bladet (e) hvis maskinen skal vippes for transport når du krysser overflater annet enn gress, og når du transporterer maskinen til og fra området som skal brukes.

- Bruk aldri maskinen med defekte vernebriller eller skjerm, eller uten sikkerhetsutstyr, for eksempel deflectors og / eller gress oppsamler på plass.

- Slå på motoren forsiktig i henhold til instruksjonene og med føttene godt unna bladet (ene).

- Ikke start maskinen när du står foran utløps åpningen.

- Ikke legg hender eller føtter i nærheten av eller under roterende deler. Hold fri for utløps åpningen til alle tider.

- Ikke transport maskinen mens strømkilden er i gang.

- Stopp maskinen, og fjern sikkerhets nøkkelen og batteriet. Pass på at alle bevegelige deler har kommet til et endelig stopp

- når du forlater maskinen,

- før du sjekker, rengjør eller jobber på maskinen,

- etter å ha slått et fremmed objekt. Inspiser maskinen for skade og foreta reparasjoner før omstart og bruk av maskinen;

Hvis maskinen begynner å vibrere unormalt (sjekk umiddelbart)

- inspiser for skade,

- Bytt ut eller reparer eventuelle skadede deler,

- Kontroller og stram eventuelle løse deler.

Vedlikehold og lagring

- Hold alle muttere, bolter og skruer stramt for å være sikker på at maskinen er i sikker arbeidstilstand.

- Kontroller gress oppsamleren ofte for slitasje eller forringelse.

- Vær forsiktig når du justerer maskinen for å hindre at fingrene klemmes inn i mellom bevegelige kniver og faste deler eller maskinen.

- Ved service på bladene må du være oppmerksom på at, selv om strømkilden er slått av, er at bladene kan fortsatt flyttes.

- Bytt ut slitte eller skadede deler for sikkerhet. Bruk bare originale reservedeler og tilbehør.

Produkt Avhending

KORREKT AVHENDING AV PRODUKTET

Avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vær så snill resirkulere hvor anleggene eksisterer. Ta kontakt med din lokale myndighet eller forhandler for gjenvinningsråd. Batteriet inneholder materiale som er farlig for deg og miljøet. Det må fjernes og kasseres separat ved et anlegg som aksepterer litiumion batterier.

Refererer til Briggs & Stratton 18V batteri og lader manual for ytterligere informasjon knyttet til i og lader disposisjon.

KORREKT AVHENDING AV EMBALLASJEN

Emballasjen består av papp og tilsvarende merket plast som kan resirkuleres. Gjør disse materialene tilgjengelige for resirkulering.

Informasjon om restrisikoen som forblir til tross for de arvesikre design tiltakene, beskyttelses- og komplementære beskyttelsesforanstaltninger vedtatt.

Nødtelefon

I sjeldne tilfeller er batteriet skadet og noe av innholdet lekker eller kommer i kontakt med en persons hud, øyne eller inntatt, følg førstehjelps instruksjonene inne i batteriet & lader håndbok. Søk øyeblikkelig legehjelp.

MONTERINGSPROSEDURER

Utpakking

Dette produktet krever montering.

• Fjern forsiktig produktet og alt tilbehør fra esken. Pass på at alle elementer oppført i pakke listen er inkludert. Se side 3.
• Ikke kast emballasje materialet før du har nøye inspisert og sikret at produktet er i riktig driftstilstand.

ADVARSEL

Ikke prøv å endre dette produktet eller opprett tilbehør som ikke anbefales til bruk sammen med dette produktet. Enhver slik endring eller modifikasjon er misbruk og kan resultere i en farlig tilstand som fører til mulig alvorlig personskade.

Ikke sett inn nøkkelen før montering er ferdig, og du er klar til å betjene maskinen.

MONTERINGSPROSEDURER

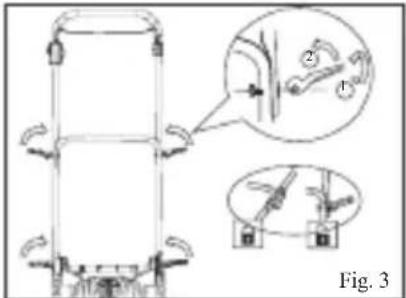

Utfolding og justering av håndtak

Merk: Se figur 2 og 3.

• Kontroller at batterier og sikkerhetsnøkkel fjernes fra slåmaskinen før du begynner montering.
• Skvv de to festeblokkene til enden av det nedre håndtaket.
• Sett det nedre håndtakslåsen inn i røret og festeblokkene. Skru bolten inn og klem det for å fikse det nedre håndtaket.
• Monter det øvre håndtaket og nedre håndtaket sammen med håndtaks kams låsen. Du kan rotere og løsne låsen for å justere låsens tetthet.

Festehlokk Fig. 2

Fig. 3

ADVARSEL

Ikke bruk hvis håndtak er feil installert.

Pass på å unngå klemme peker när man klapper håndtakene.

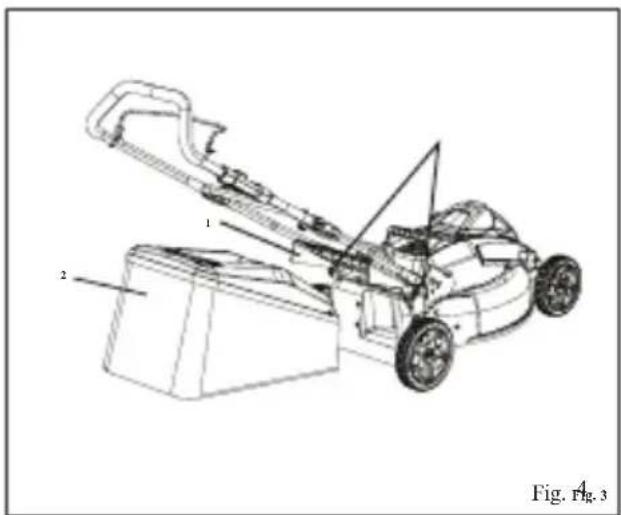

Installere gress oppsamleren

MERK: Se figur 4 (Bildet kan avvike fra aktuell modell).

• Forsikre deg om at batteri- og sikkerhets nøkkelen fjernes fra slåmaskinen før du begynner monteringen.
  • Løft den bakre klaffen.
• Løft gress oppsamleren ved hjelp av håndtaket og legg under den bakre klaffen slik at kroker på gress oppsamleren sitter inne i sporene i håndtaks braketten.
  • Lösne den bakre klaffen forsiktig.
• Når korrekt installert, er krokene på gress oppsamleren hviler sikkert i sporene på håndtaks konsollene.

ADVARSEL

Skift alltid skadet eller slitt gress oppsamler.

Ikke bruk hvis oppsamleren er feil installert.

Ikke hold klaffen åpen när maskinen er i drift.

1 2 Fig. 4.3

MONTERINGSPROSEDURER

Installering og fjerning av Bioklipp plu

MERK: Ikke inkludert i alle modellene.

MERK: Se figur 5 (Bilde vist kan avvike fra modell).

• Forsikre deg om at batteri- og sikkerhetsnøkler fjernes fra slåmaskinen før du begynner montering.
• Løft bak klaffen (1) for å fjerne Bioklipp pluggen.
• Ta tak i håndtaket (2) på Bioklipp pluggen og trekk Bioklipp pluggen ut med håndtak.
• Bioklipp plugg (3) settes inn i en vinkel, så det kan kreve litt kraft å fjerne den.
• Bioklipp plugg må fjernes for å installere gress oppsamleren.
• Bioklipp plugg må installeres på nytt när gress oppsamleren er fjernet.

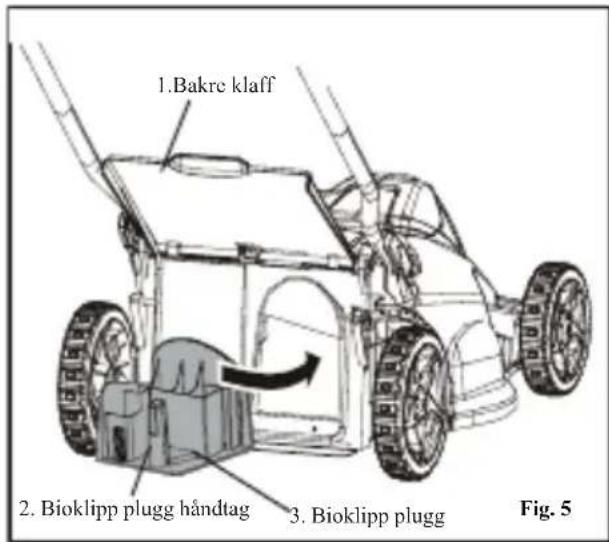

1. Bakre klaff 2. Bioklipp plugg håndtag 3. Bioklipp plugg Fig. 5

ADVARSEL

Ikke la bakluken slamre igjen när den lukkes, lukk alltid forsiktig for å unngå skade. Bytt alltid på bakluken og Bioklipp pluggen hvis den er skadet.

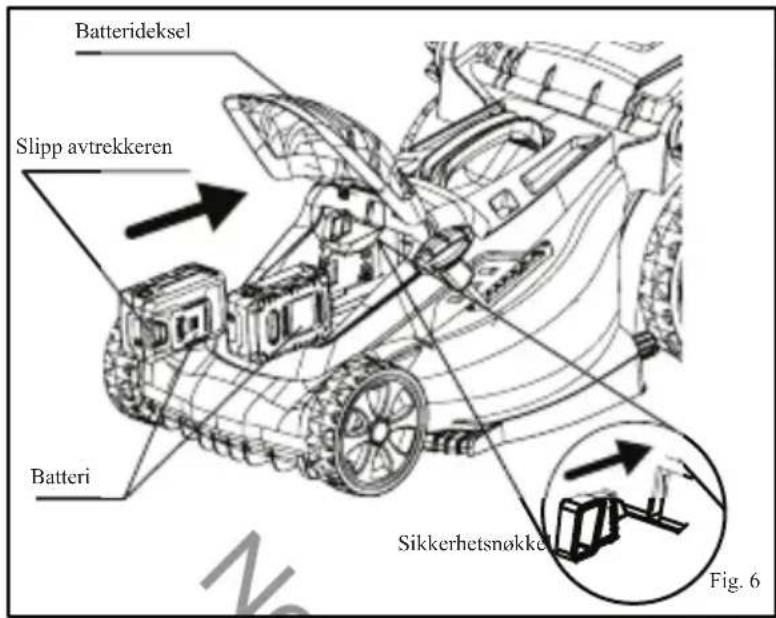

Installering av batteri

MERK: Se figur 6.

• Løft og hold opp batteri dekslet.
• Sett batteriet på klipperen. Juster guidede ribber på batteriet med spor i produktets batteri port.
• Kontroller at låsen på bunnen av batteriet klikker på plass og at batteriet er fullt sittende (vil "klikke" på plass) og festes i klipperen før du begynner operasjon.
• Sett inn sikkerhetsnøkkelen.
• Hvis maskinen ikke skal brukes umiddelbart, ikke sett inn sikkerhetsnøkkelen.
• Lukk batteridekselet forsiktig for å unngå skade.

MONTERINGSPROSEDURER

Batterideksel Slipp avtrekkeren Batteri Sikkerhetsnøkke Fig. 6

ADVARSEL

Ikke stikk noen gjenstander inn i batteripakken annet enn det batteri som følger med. Ikke tving batteriet. Den skal glide lett hvis det er satt inn eller frigitt riktig.

Ta ut batteriet

MERK: Se figur 6.

• Slip håndtaket for å stoppe klipperen.
  • Fjern sikkerhetsnøkkelen.
• Trykk og hold batteriutløser bryteren nederst på batteriet.
• Skyv utover for å fjerne batteriet fra produktet.

MONTERINGSPROSEDURER

Start & stopp

MERK: To fulladede batterier kreves for at produktet skal fungere.

MERK: Se figur 6 og 7.

- Åpne batteridekselet og sett inn sikkerhetsnøkkelen i sporet. (Se figur 6)

- Trykk og hold sikkerhets låseknappen (1). (Se figur 7)

- Trekk håndtaket (2) oppover til håndtaket til Start klipperen og slipp sikkerhetslås knappen med føtter godt vekk fra knivene.

• Frigjør sikringen.
• Vent til slåmaskinen helt stopper da kan du fjerne sikkerhetsnøkkelen.
  Hvis slåmaskinen ikke stopper eller i nødstilfelle, fjern batteriet.

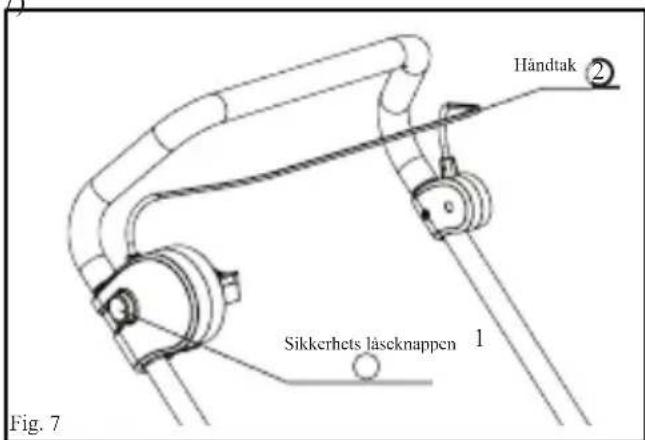

Händtak 2 Sikkerhets läseknappen 1 Fig. 7

MONTERINGSPROSEDURER

MYK-START

Denne klipperen er utstyrt med en "Soft-start" -funksjonen. Ved oppstart, begynner klipperen det tar omtrent 3 sekunder å komme opp til full fart. Hvis klipperen ikke starter Ta ut batteriet og kontroller under klippe aggregatet for å sikre at det ikke er noe som hindrer bladet og at bladet kan snurre fritt for hånd. Selv en liten mengde gress ved oppstart forhindrer "softstart" å slå på slåmaskinen.

ADVARSEL

Forsøk ikke å overstyre bruken av sikkerhets läseknappen eller sikkerhets spaken, ikke binde eller läse håndtaket.

Ikke la klipperen løpe u-overvåket.

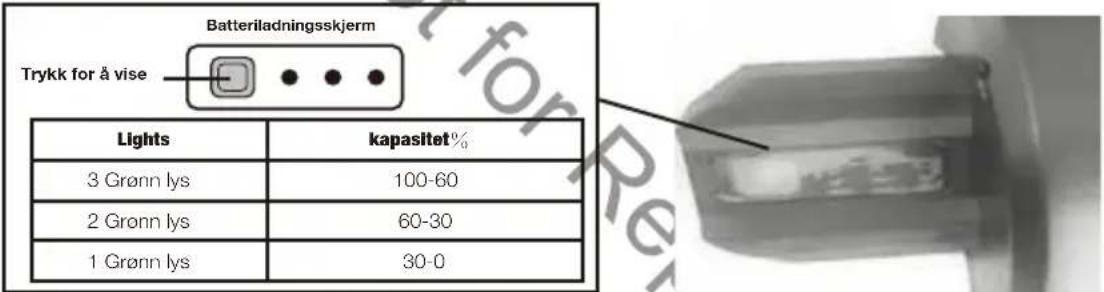

Batterikapasitetsindikator

Kontrollere batterikapasiteten:

Trykk på batteriets kapasitetsindikator (BCI) -knappen som er plassert på batteriet. Lysene lyser i henhold til batterinivået. Se diagrammet nedenfor:

Batteriladningsskjerm Trykk for å vise Lights kapasitet% 3 Grønn lys 100-60 2 Grønn lys 60-30 1 Grønn lys 30-0

MERK: Se individuelt batteri for nøyaktig belastningskapasitetsprosent.

Klippehøydeinnstilling

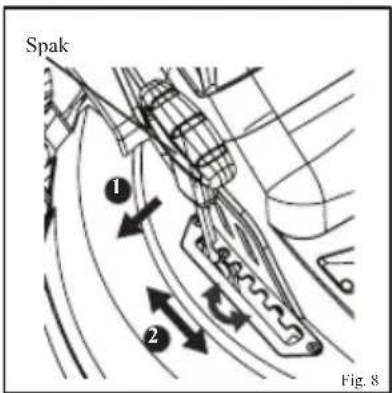

MERK: Se figur 8.

Merk: Plasseringen og utseendet til høydejusteringsspaken kan variere mellom forskjellige modeller. Før du bruker klipperen for første gang, må du øke klippeposisjonen til den høyden som er best egnet for plenen din.

For å justere blad høyden:

- For å justere blad høyden, ta tak i høydejusteringsspaken, dra til siden og flytt det fremover (1).

- For å senke eller øke blad høyden, flytt spaken som vist på figur 8. Høyde på klipperen kan senkes ved å bevege spaken i fremover retning og hevet ved å bevege det i bakover retningen (2).

Spak ① ② Fig. 8

ADVARSEL

Ikke juster høyden mens klipperen går.

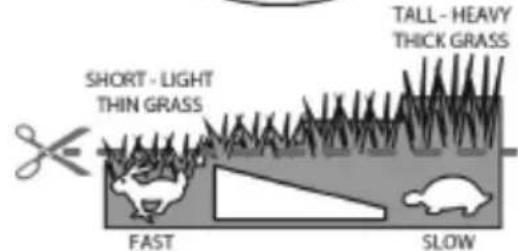

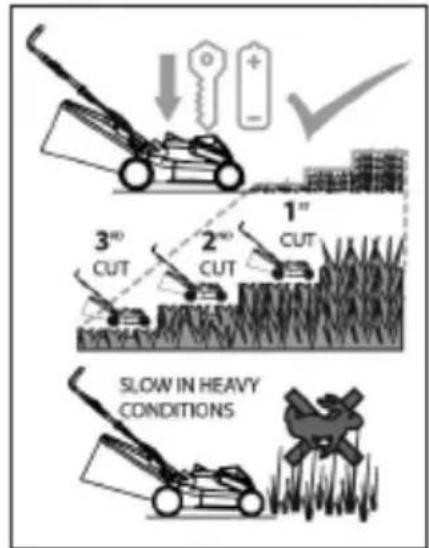

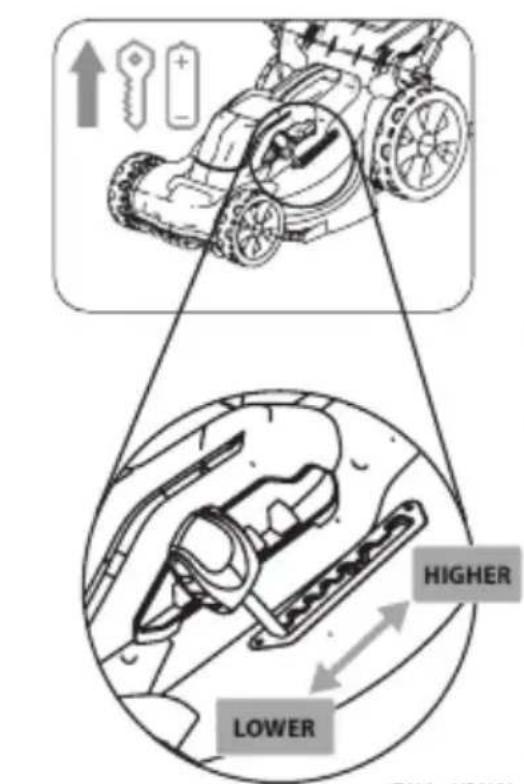

Hurtigstartguide

HIGHER LOWER

SHORT - LIGHT THIN GRASS FAST TALL - HEAVY THICK GRASS SLOW

• Fjern batteri og nøkkel
- Sjekk om gresset er høyt eller tykt
• Kontroller fanger og dekk er tom for gress
• Kontroller at batteriet er fulladet

Ikke sett klipperen med batteri eller nøkkel i.

Tøm oppsamler før klipping.

2 - SETT

• ∅k klippe høyden i høyt eller tungt gress
  • Rengjør fangeren og dekket av kuttet gress
• Skyv slåmaskinen langsommere i tungt gress

Ikke kutt lavt i langt, tykt eller vått gress.

Juster for å kutte høyere i overgrodd plen.

Ikke tving klipperen gjennom tykk plen.

Sakke ned hvis gresset blir tykkere..

3 - GÅ

Sett inn batteri og nøkkel

• Prøv å klippe gress på valgt høyde
• ∅k høyden og klipp gresset hyppigere som kreves i høyt tungt gress
• Hvis LOAD PROTECTION * stopper klipperen, Gjenta trinn 1,2,3 ved å øke høyden som skyves tregere eller rent gress fra fangeren og dekk.
• Ved klipping hvis oppsamler visnings klaffen er nede,

Ikke fortsett å kutte hvis klipperen ofte kutter ut.

Unngå hyppige belastnings beskyttelses utskrifter.

Ikke fortsett hvis batteriet er over hetet.

La batteriet avkjøles hvis batteriet er opphetings beskyttelsen er aktivert.

Klipperen har innebygd load sensing teknologi. Under visse forhold kan slåmaskinen tilbakestilles på grunn av funksjonen LOAD PROTECTION *.

Unngå overbelastingen av klipperen, da dette kan øke batteri temperaturen & slå på batteriets termiske beskyttelse. Batteriets termiske beskyttelse krever maskinen skal hviles tilstrekkelig for å kjøle seg ned.

MONTERINGSPROSEDURER

Klippetips

Et skarpt blad forbedrer kraftig ytelsen til klipperen, spesielt når

det klippes i høyt gress. Pass på å sjekke bladet og erstatte det minst en gang per år, som beskrevet i Vedlikeholds-delen.

- Kontroller at plenen er fri for steiner, pinner, ledninger og andre gjenstander som kan skade knivene eller motoren. Disse objektene kan bli kastet ved et uhell av klipperen i noen retning, og kan forårsake alvorlig personskade til operatøren og til andre. For å unngå elektrisk støt må du ikke bruke klipperen i fuktig eller våte forhold.

- Ved kutting av tykt gress, reduser gang hastigheten for å muliggjøre en mer effektiv effekt kutt og en riktig utladning av utklippene.

ADVARSEL

Slåmaskinen er utstyrt med en aktuell overbelastnings enhet, under vanskelige forhold kan klipperen kuttes ut (eller "stopper opp") f.eks. høye, tykke eller fuktige plener eller noen gress typer. Hvis dette skjer, øk klippe høyden for å redusere belastningen eller innsatsen på klipperen.

Klipp over overflaten av bakkene, aldri opp og ned. ∅v ekstrem forsiktighet når du endrer retning på bakken. Ikke klipp overfor bratte bakker, vær alltid sikker på hvor foten din er på bakken.

Bioklipp tips

• Sett klipperen til høyeste klippe høyde når du klipper på ujevnt underlag eller i høyte ugress områder.
• For effektiv Bioklipp må du ikke klippe vått gress, fordi det har en tendens til å holde fast i undersiden av dekket, hindrer riktig Bioklipp av gress klipp. Ny eller tykt gress kan kreve en smalere kutt. Bunn hastigheten skal justeres til tilstand av plenen. Hvis klipping er forsinket og gresset har fått lov til vokse lengre enn 4 cm (10 cm), klipp plenen to ganger for å redusere gress høyden til maksimalt 3 1/4 "(8,3 cm).
• Gå i jevnt tempo. Overlappe kantene. Ikke la gresset bli for høyt. Hvis gresset blir for langt, start ved høyeste klippe posisjon og arbeid ned til ønsket klippe høyde.

Tømmer gress oppsamleren

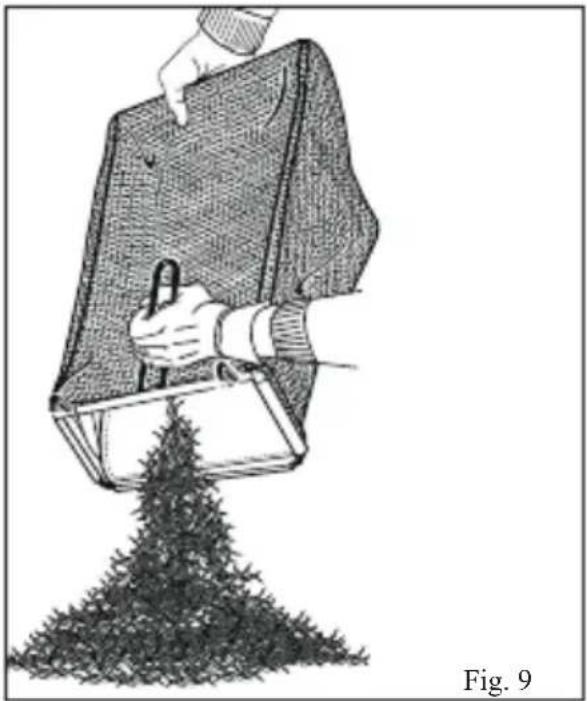

MERK: Se figur 9 (Bilde vist kan avvike fra modell).

• Stopp klipperen, la blader helt stoppe, og fjern batteri- og sikkerhetsnøkkelen.
  • Løft den bakre klaffen.
• Løft gress oppsamleren med håndtaket for å fjerne fra slåmaskinen.
  • Tøm gress oppsamleren.

- Løft den bakre klaffen og sett på gress oppsamleren igjen som beskrevet tidligere i denne håndboken.

• Sjekk gress oppsamleren ofte og erstatt hvis gress oppsamleren er slitt eller skadet.
• Ikke la gress ligge igjen i oppsamleren. Tøm alltid etter bruk.
• Ikke bruk oppsamleren til andre formål enn å samle gress.
• Ikke klipp over eller samle varme materialer, aske eller rester fra leir branner eller ulmende materialer.
• La posen tørke når den har vært i våte omgivelser.

Bytte av batteri

ADVARSEL

Kast aldri batteriet i ild eller vanlig husholdningsavfall.

Se bruksanvisningen for batteri og lader for ytterligere informasjon om batteri og laderens sikkerhet og avhending.

Blad-bjelke erstatning

MERK: Se fig.10, fig.11 og fig.12.

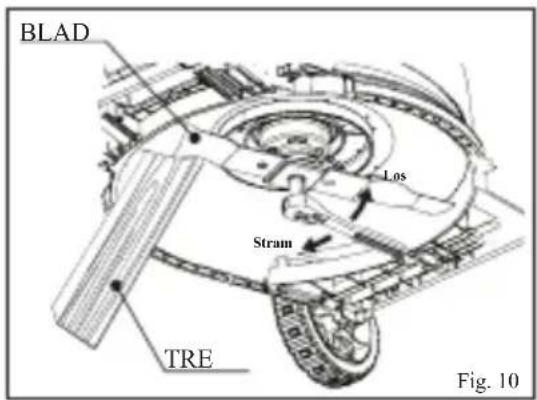

BLAD Los Stram TRE Fig. 10

Beskytt alltid hender ved å bruke tykke hansker og / eller pakke inn klippe kantene på bladet med filler og annet materiale når du utfører blad vedlikehold. Kontakt med bladet kan føre til alvorlig personskade.

MERK: Bruk bare originale reservedeler laget og garantert av Murray. Insistere fra dem på dine deler og serviceforhandler.

Detaljert monteringsanvisning er trykt på ekte Murray bladpakker.

Bruk av ikke-ekte blader kan gjøre garantien ugyldig, og det kan føre til uhell eller skade.

ADVARSEL

Kjør aldri klipperen uten blader eller med skadede blader.

ADVARSEL

Modifiser aldri bladene eller kuttesystemet.

MERK: Kontroller alle festene ofte, må du alltid være sikker på at klipperen er i sikker driftsstilstand. Bare bruk Murray ekte utskiftings blader. Bytt ut slitte eller skadede kniver og bolter i settet for å bevare balansen.

1. Stopp klipperen og la bladet komme til et helt stopp.
2. Ta ut batteriet og sikkerhetsnøkkelen.
3. Vri klipperen på siden.
4. Vend en blokk av tre mellom bladet og klippeaggregatet for å hindre bladet fra snu (se fig.10).
5. Løsne bladbolten ved å skru den mot urviseren (sett fra bunnklipperen)
   ved hjelp av en skiftenøkkel eller stikkontakt (ikke inkludert).

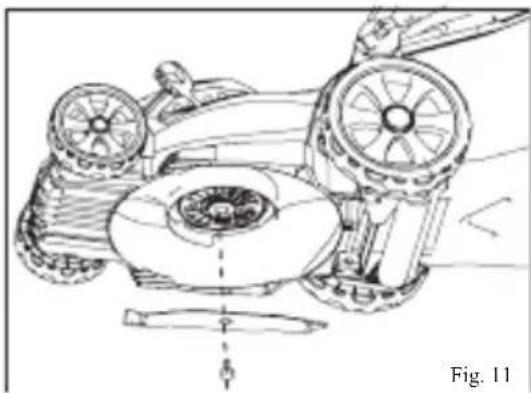

   6.Fjern bladbolten og bladet (se Fig.11).

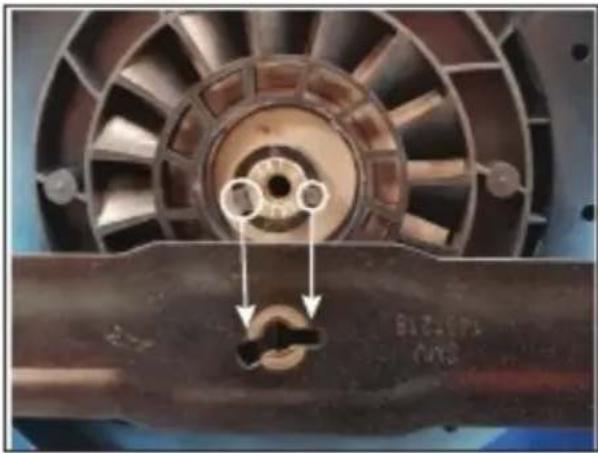

6. For å installere bladet, finn de to monteringene på akselhylsen. Disse er merket i sirkler i fig.12 (a). Juster bladet med disse to festene.
7. Sett bladet på akselen forsiktig. Bladet må passe på disse to festene riktig.
   Pass på at det ikke er noe gap. Se fig.12 (b).
8. Skru bladet dristigt og stram til å fikse bladet. Anbefalt dreiemoment er 12-16 Nm.

Rengjøring

ADVARSEL

For å unngå alvorlig personskade, fjern batteriet og nøkkelen fra klipperen før service, rengjøring eller fjerning av rusk.

Underkanten på klippe aggregatet skal rengjøres etter hver bruk, fordi gress utklipp, blader, smuss og annet avfall vil samle seg, noe som vil forårsake rust og korrosjon. Fjern eventuell oppbygging av gress og blader på eller rundt motordekselet. Hvis rusk oppbygges på undersiden av klipperen under bruk, stopp motoren, ta ut batteriet og vipp deretter klipperen fremover eller på siden, og skrap den rent med et passende verktøy.

• Rengjør enheten med en fuktig klut med et mildt rengjøringsmiddel.
• Ikke senk slåmaskinen eller deler av den i vann.
• Fuktighet kan forårsake fare for støt. Tørk av fuktighet med en myk, tørr klut og sørg for at maskinen er tørr før du bytter batteri og nøkkel.
• Bruk en liten børste eller støvsuger for å rengjøre luftventilene på produktet
• Hold luftåpningene fri for hindringer.
  Ikke bruk løsemidler, sterke vaskemidler, visse aromatiske oljer som furu og sitron når rengjøring av plastdeler. Kjemikalier kan skade, svekke eller ødelegge plastik komponent som kan føre til alvorlig personskade.

Lagring

Følgende trinn bør tas for å forberede maskinen til lagring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Kontroller bladet, og erstatt det eller skjerp det om nødvendig (se Vedlikehold seksjon).
• Lagre klipperen på et tört, rent sted. Ikke oppbevar det ved korrosive materialer, som gjødsel eller drivstoff.
• Oppbevar klipperen innendørs, på et kjølig, tört sted, utilgjengelig for barn.

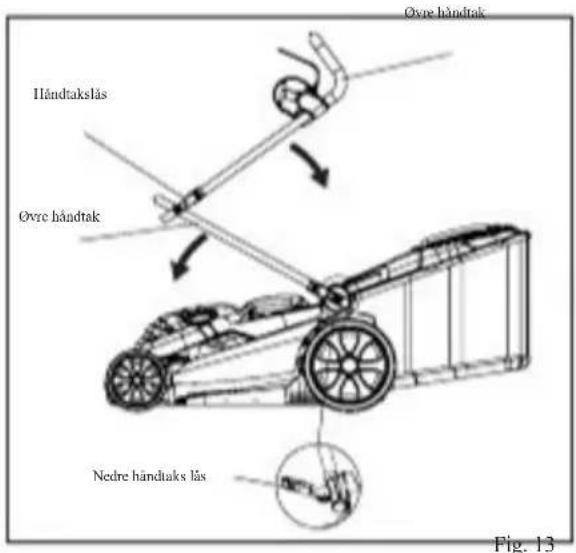

Håndtaket kan foldes helt sammen for oppbevaring. (Se figur 13)

• Løsne håndtakslåsene på sidene av håndtaket for å låse opp, og brett det øvre håndtaket ned
• Løsne de nedre håndtakslåsene for å låse opp og koble fra kameraene fra monterings braketten. Brett ned det nedre håndtaket fremover. Pass på at du ikke bøyer eller knytter strømledningen.
• Fjern batteriet og oppbevar det på et kjølig, tørt sted.

Vedlikehold krever ekstrem omsorg og kunnskap, og skal kun utføres av en kvalifisert servicetekniker. For service foreslår vi at du returnerer produktet til nærmeste autorisert service senter for reparasjon. Ved service må du bare bruke originale reservedeler.

• Hold håndtakene tørre, rene og fri for olje og fett.
• For å redusere faren for brann, hold motoren fri for gress, blader og rusk oppbygging.
• Kontroller blad- og motormonterings boltene for riktig stramhet ofte. Visuelt kontroller bladet for skade (for eksempel bøyd, sprukket eller slitt).

- For best og sikreste ytelse, vedlikehold klipperen med forsiktighet. Hold klipperens blader skarpe og rene. Knivene er skarpe og kan kutte. Vri bladene eller bruk hansker, og bruk ekstra forsiktighet ved vedlikehold.

- Hold alle muttere, bolter og skruer stramt for å være sikker på at utstyret er i trygge arbeidsforhold.

Service fortsetter

- Aldri manipulere med sikkerhetsanordninger. Sjekk dem regelmessig for riktig drift. MERK: Se garantikort som følger med dette produktet, for kontaktinformasjon om service.

ADVARSEL

Ikke til enhver tid la bremsevæsker, bensin, petroleumsprodukter, penetrerende oljer, osv, for å komme i kontakt med plastdeler. Kjemikalier kan skade, svekke eller ødelegge plast som kan føre til alvorlig personskade.

ADVARSEL

Ikke smør noen av hjul komponentene. Smøring kan forårsake at hjulet feiler under bruk, noe som kan føre til alvorlig personskade til operatøren og / eller slåmaskin eller skade på eiendom.

Vedlikeholds Kart

Se følgende tabell for rutine vedlikehold.		Før bruk	Atter bruk	Opplading	Ukentlig	Månedlig	Hvis defekt	Hvis skadet	Etter behov
Egenskaper	Krav
Gressklipper	Visuell inspeksjon.	●		●
Batteri	Kontroller drift og skade.	●	●
Skjærings system(Blader)	Inspisere og kontroller monteringenErstatte	●					●	●
Bakluke Inspisere og kontrollere sammenstilling		●							●
Chassis	Sjckk for oppbygging av gressRengjøreErstatte		●●					●
Alle tilgjengelige festemidler SjekkEtterstram		●							●
Motor monterings bolter	Sjekk og etterstram					●
Mulching Plug(Hvis tilgjengelig)	Inspisere og kontrollere sammenstilling	●							●
Oppsamler	SjekkRengjøreErstatte	●	●					●

Feilsøking

PROBLEM	MULIG ÅRSAK	L∅SNING
Klipperen starter ikke.	Batteriet er ikke ladet.Sikkerhets nøkkelen er defekt.Gress innpakket på kniver, gress fanger fastkjørt.Batteriet er ikke montert riktig.Batteriet kan kreve service eller erstatning.Sikkerhetsnøkkel er ikke installert.	Lade batteriet.Bytt sikkerhets nøkkelen.Fjern batteriet, sjekk under dekk & gress fanger for tett gress.Kontroller montering av batteri, sørg for å holde fastfanen er koblet til riktig.Bytt batteri.
Maskinen kutter gresset ujevnt.	Plenen er grov eller ujevn.Klipp høyden er ikke satt riktig.	Sett inn sikkerhets nøkkelen.Kontroller klippeområdet.∅k / senk klippe høyden.
Klipperen Bioklipper ikke riktig.	Våt kuttet gress setter seg fast undersiden av dekket.Bioklipper pluggen mangler.	Vent til gresset tørker før klipping.Installer Bioklipper pluggen.
Maskinen er vanskelig å skyve.	Gresset er for høyt, eller klippe høyde er for lav.Den bakre delen av slåmaskin huset og bladet drar i fangeren.	∅k klippe høyden.Tøm kuttet gress fra gress oppsamleren.
Slåmaskinen gir for mye støy og vibrerer.	Motorakslen er bøyd.Bladet er ubalansert.	Stopp motoren, og kontroller for skade.Reparer før du starter på nytt. Hvis vibrasjon vedvarer, kontakt autorisert service senter.
Maskinen kutter ut ("stopper opp") når en kutter gress.	Maskinbladet er overbelastet på grunn av kutte betingelser, f.eks. langt, tykt, fuktig gress eller gress type.Gress oppsamleren på klipperen er full / fanger uttak er blokkert / tilstoppet gress under dekk	Stopp motoren, øk skjære høyden og prøv å kutte igjen.Vent til gresset tørker og forsøker å kutte igjen.Tøm oppsamleren og tømme utløser, rengjør under dekk, øk høyden og prøv igjen.

Tekniske spesifikasjone

PRODUKT SPESIFIKASJON
Beskrivelse Twin18V37cm Gressklipper Twin18V44cm Gressklipper
Dekktype Plast Plast
Dekkstørrelse 39cm 46cm
Fronthjulstørrelse 165mm 165mm
Bakhjulstørrelse 250mm 250mm
Hjullager Metall foring Metall foring
Fangemateriale Hybrid (Fabric + Plast) Hybrid (Fabric + Plast)
Fangstkapasitet 40L 50L
Biokutter	Ikke tilgjengelig	Ikke tilgjengelig
Trykk / selvdrevne	Skyve	Skyve
Blad Type	Blad håndtak Blad håndtak
Håndtak Type	Ergonomisk	Ergonomisk
Høydejusteringsposisjoner	7	7
Høydejusteringsområde	25-75mm	25-75mm
Motortype (børsteløs / børstet)	B∅RSTEL∅S	B∅RSTEL∅S
Motorspesifikasjon	102/25-36VDC	102/25-36VDC
Motorakseldiameter	17mm	17mm
Produkt vekt (uten batteri)	12.5Kg	14Kg
Start system	Softstart	Softstart
Sikkerhetsmekanismer	Ja 20A	Ja 30A
Maks motorhastighet	3500	3700
Kjør motorhastighet	3200	3400
Lydtrykksnivå	Lpa:78dB(A),K:3dB(A)	I_pa :78.1dB(A),K:3dB(A)
Lydeffektnivå (målt)	Lwa:92dB(A)	Lwa:93dB(A)
Lydeffektnivå (garantert)	Lwa:94dB(A)	Lwa:95dB(A)
Vibrasjon Totalverdi (Maks)	ah: 3,12 m/s2, K: 1,5 m/s2	ah:3.75m/s2,K:1.5m/s2

Detalji

Hvala vam što ste kupili Murray proizvod. Murray je ponosan na kvalitetu i performanse svih svojih proizvoda. Ovaj priručnik s uputama pomoći će u montaži, sigurnom radu i održavanju vašeg proizvoda. Molimo pročitajte sljedeća upozorenja kako biste osigurali sigurnost i dugi vijek trajanja proizvoda.

UPOZORENJE!

Nemojte pokušavati rukovati ovim proizvodom dok ne pročitate temeljito i potpuno shvatite sve upute, sigurnosne propise itd., koje se nalaze u ovom priručniku. Nepridržavanje može prouzročiti nezgodu koja uključuje električni udar, požar i/ili ozbiljne tjelesne ozljede.

NAMJERAVANU UPORABU

Tömning av gräsuppsamlare 241
Byte av batteri 241

Byt alltid ut skadade eller slitna gräsuppsamlare.

Læs venligst følgende advarsler for at sikkerhed og sikre produktets lange levetid.

ADVARSEL

Bør IKKE bortskaffes sammen med husholdningsartikler.

Montering og fjernelse af Mulch-stikket

Installering af batteri 274

Brugsanvisning

Fjernelse af batteri 274 275

Tænd og sluk 275

Vedligeholdelse og Pleje

- Sørg altid for din fod på skråninger.

• Gå, Kør aldrig.

- Slå tværs over skråninger, aldrig op og ned.

- før rengøring eller rensning sliske,

- Kontroller og stram eventuelle løsdele.

Vedligeholdelse og Pleje

- Hold alle møtrikker, bolte og skruer strammet for at sikre maskinen.

NOTE: Se figur 2 og 3.

BEMÆRK: Se fig.10, fig.11 og fig.12.

BLADE Loose Tight Træ Fig. 10

Følgende trin bør tages for at forberede maskinen til opbevaring.
