Produkttype	Gressklipper, gående, roterende
Merke	MURRAY
Modell	MXH550
Drivstoff	Blyfri bensin
Motortype	4-takts bensinmotor (se motorens håndbok)
Tankkapasitet	Omtrent 1,5 L (vanlig estimat)
Klippehøyde	Justerbar, fra ca. 25 mm til 100 mm (maks effektiv 100 mm)
Klippebredde	Omtrent 55 cm (modell MXH550)
Drivtype	Selvgående (bakhjulsdrift) eller skyve, avhengig av versjon
Klippesystem	Roterende kniv under deksel, mulching-alternativ med kverndeksel
Oppsamling	Avtakbart gressoppsamlingssystem bak
Høydejustering	Individuell per hjul eller enkeltjustering avhengig av modell
Sammenlegging av håndtak	Ja, for kompakt oppbevaring
Smøring	Hver 25. time: hjul og tapper med motorolje
Knivbytte	Hvert 2. år, bruk originaldel
Garantiperiode	Privat bruk: 2 år; profesjonell bruk: 90 dager
Vekt	Omtrent 30 kg (estimat for tilsvarende modell)
Mål (L x B x H)	Omtrent 150 x 55 x 100 cm (estimat)
Sikkerhet	Motorstoppspak, bakre deflektor, beskyttelse mot utkast
Reservedeler	Bruk originale deler, oppgi modell- og serienummer
Tiltenkt bruk	Privat hage, gresshøyde < 15 cm
Støynivå	Omtrent 90 dB(A) (estimat)

Ofte stilte spørsmål - MXH550 MURRAY

Hvordan starter du motoren på MURRAY MXH550 gressklipperen?

Sjekk olje- og bensinnivået. For en kald motor, trykk på primerpæren 3 ganger (5 ganger for en ny motor). Sett motorstoppspaken i driftsstilling. Trekk sakte i startsnoren til du kjenner motstand, trekk deretter raskt. La snoren gå sakte tilbake.

Hvordan justerer du klippehøyden?

Før justering, slå av motoren og koble fra tennpluggledningen. På modeller med individuell justering, flytt hver justeringsarm (A) til samme posisjon. På modeller med enkeltjustering, flytt spaken (B) til ønsket posisjon. Sørg for at alle hjulene er på samme høyde.

Hvordan monterer du gressoppsamleren?

Monter rammen i posen (figur 5). Fest krokene på rammen. Løft den bakre deflektoren, sett posens kroker på deflektorens svingakse, og slipp deretter deflektoren. Sjekk at krokene sitter godt.

Hva gjør du hvis motoren ikke starter?

Sjekk bensinnivået (fersk bensin), at tennpluggledningen er godt tilkoblet, og at bensinkranen er åpen. Hvis motoren er druknet, fjern tennpluggen, tørk den, dra startsnoren flere ganger, og sett deretter tennpluggen tilbake. Sørg for at motorstoppspaken er i på-stilling.

Hvordan vedlikeholder du klippekniven?

Sjekk jevnlig for slitasje og sprekker. Hvert annet år, bytt kniven med en originaldel. Hvis kniven er sløv, slip den. Før du gjør noe, slå av motoren og koble fra tennpluggledningen. Stram festebolten godt.

Hvordan folder du håndtaket for oppbevaring?

Løsne vingemutterne på den øvre delen av håndtaket. Brett den øvre delen bakover, brett deretter håndtaket fremover over motoren. Pass på at du ikke klemmer kablene. For å sette opp igjen, følg trinnene i motsatt rekkefølge.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid vernebriller, hansker og lukkede sko. Hold barn og dyr unna. Ikke klipp på skråninger >10° (eller 15° avhengig av modell). Ikke legg hendene nær roterende kniv. Slå av motoren før du forlater maskinen.

Hvilken olje skal du bruke til motoren?

Se motorens håndbok. Vanligvis brukes SAE 30 eller 10W-30 olje av kvalitet SG eller høyere. Motoren leveres uten olje; tilsett olje før første gangs bruk. Sjekk nivået jevnlig.

Hvordan tapper du bensintanken?

Utfør tømming utendørs, vekk fra åpen ild. La motoren gå til den stopper av mangel på drivstoff, eller bruk en hevert. Oppbevar bensinen i en godkjent beholder. Ikke røyk. Se håndboken for mer informasjon.

Hvordan rengjør du gressklipperens deksel?

Etter hver bruk, slå av motoren og koble fra tennpluggledningen. Rengjør toppen og undersiden av dekselet med en børste eller vannstråle (unngå tennpluggen). Fjern gress og rusk for å opprettholde ytelsen.

BRUKSANVISNING MXH550 MURRAY

Symboler og advarsler

Advarselssymbolet brukes for å fremheve sikkerhetsinformasjon om farer som kan føre til alvorlig personskade. Ordene FARE, ADVARSEL og FORSIKTIG brukes sammen med advarselssymbolet for å angi hvor stor risikoen for skade er, og omfanget eller alvorlighetsgraden av slike personskader. I tillegg brukes et faresymbol for å angi den relevante typen fare.

Fjern gjenstander som steiner, greiner osv.

Tegninger med sikkerhetsadvarsler (Figur 23)

De fleste illustrasjoner og tegninger vises på side 1.

De første illustrasjonene og tegningene vises på side 1.

Motorens stopphåndtak (Figur 10)

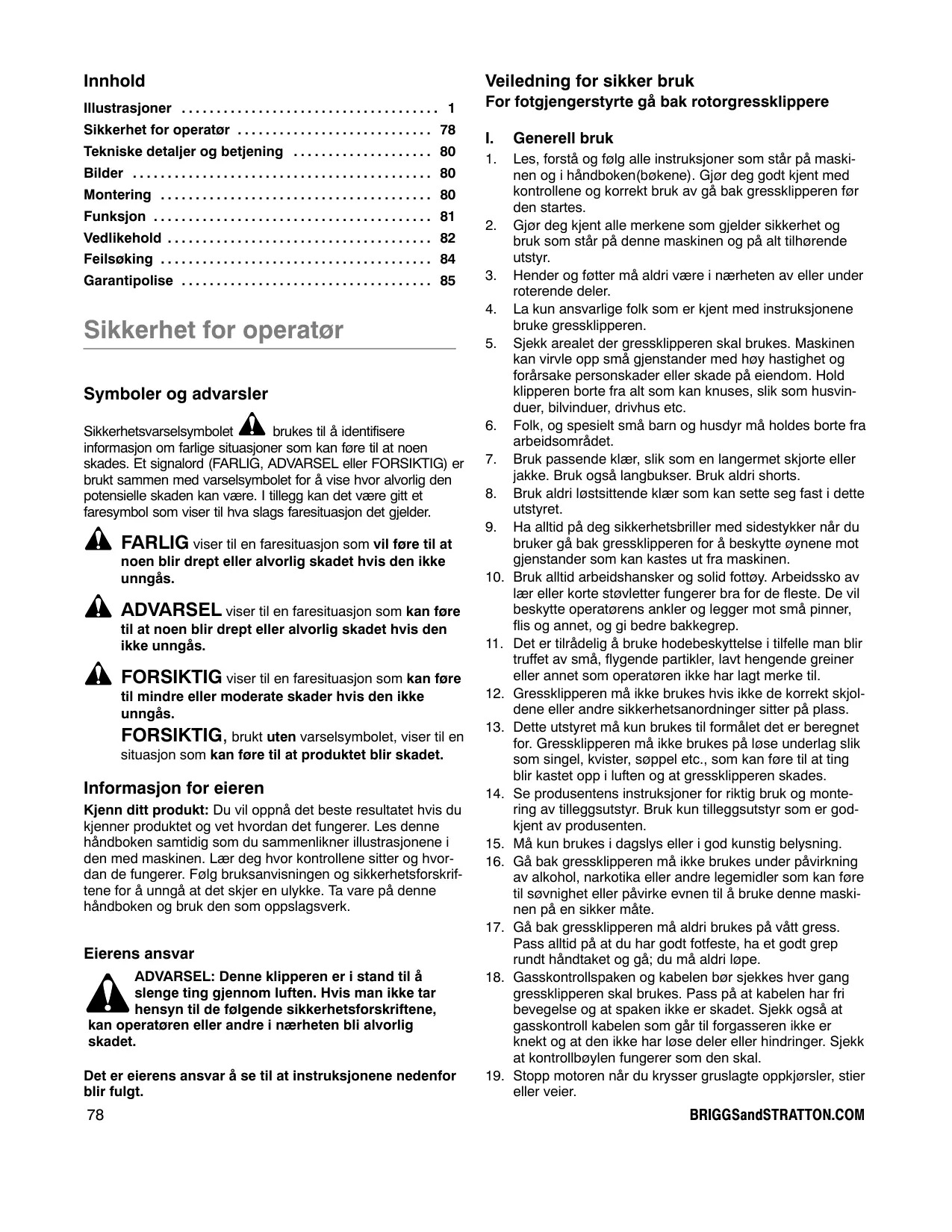

Tekniske detaljer og betjening 80

Bilder 80

Montering 80

Funksjon 81

Vedlikehold 82

Feilsøking 84

Garantipolise 85

Sikkerhet for operatør

Symboler og advarsler

Sikkerhetsvarselsymbolet brukes til å identifisere informasjon om farlige situasjoner som kan føre til at noen skades. Et signalord (FARLIG, ADVARSEL eller FORSIKTIG) er brukt sammen med varselsymbolet for å vise hvor alvorlig den potensielle skaden kan være. I tillegg kan det være gitt et faresymbol som viser til hva slags faresituasjon det gjelder.

FARLIG viser til en faresituasjon som vil føre til at noen blir drept eller alvorlig skadet hvis den ikke unngås.

ADVARSEL viser til en faresituasjon som kan føre til at noen blir drept eller alvorlig skadet hvis den ikke unngås.

FORSIKTIG viser til en faresituasjon som kan føre til moderate skader hvis den ikke unngås.

FORSIKTIG, brukt uten varselsymbolet, viser til en situasjon som kan føre til at produkter blir skadet.

Informasjon for eieren

Kjenn ditt produkt: Du vil oppnå det beste resultatet hvis du kjenner produktet og vet hvordan det fungerer. Les denne håndboken samtidig som du sammenlikner illustrasjonene i den med maskinen. Lær deg hvor kontrollene sitter og hvordan de fungerer. Følg bruksanvisningen og sikkerhetsforskriftene for å unngå at det skjer en ulykke. Ta vare på denne håndboken og bruk den som oppslagsverk.

Eierens ansvar

ADVARSEL: Denne klipperen er i stand til å slenge ting gjennom luften. Hvis man ikke tar hensyn til de følgende sikkerhetsforskriftene,

kan operatøren eller andre i nærheten bli alvorlig skadet.

Det er eierens ansvar å se til at instruksjonene nedenfor blir fulgt.

Veiledning for sikker bruk

For fotgjengerstyrte gå-bak rotorgressklippere

I. Generell bruk

1. Les, forstå og følg alle instruksjoner som står på maskinen og i håndboken(e). Gjør deg kjent med kontrollene og korrekt bruk av gå-bakgressklipperen før den startes.
2. Gjør deg kjent med alle merkene som gjelder sikkerhet og bruk som står på maskinen og på alt tilhørende utstyr.
3. Hender og føtter må aldri være i nærheten av eller under roterende deler.
4. La kun ansvarlige folk som er kjent med instruksjonene bruke gressklipperen.
5. Sjekk arealet der gressklipperen skal brukes. Maskinen kan virvle opp små gjenstander med høy hastighet og forårsake personskader eller skade på eiendom. Hold klipperen borte fra alt som kan knuses, slik som husvinduer, bilvinduer, drivhus etc.
6. Folk, og spesielt små barn og husdyr, må holdes borte fra arbeidsområdet.
7. Bruk passende klær, slik som en langermet skjorte eller jakke. Bruk også langbukser. Bruk aldri shorts.
8. Bruk aldri løstsittende klær som kan sette seg fast i dette utstyret.
9. Ha alltid på deg sikkerhetsbriller med sidestykker når du bruker gå-bakgressklipperen for å beskytte øynene mot gjenstander som kan kastes ut fra maskinen.
10. Bruk alltid arbeidshansker og solid fottøy. Arbeidssko av lær eller korte støvletter fungerer bra for de fleste. De vil beskytte operatørens ankler og legger mot små pinner, flis og annet, og gi bedre bakkegrep.
11. Det er tilrådelig å bruke hodebeskyttelse i tilfelle man blir truffet av små, flygende partikler, lavt hengende greiner eller annet som operatøren ikke har lagt merke til.
12. Gressklipperen må ikke brukes hvis ikke de korrekte skjoldene eller andre sikkerhetsanordninger sitter på plass.
13. Dette utstyret må kun brukes til formålet det er beregnet for. Gressklipperen må ikke brukes på løse underlag slik som singel, kvister, søppel etc., som kan føre til at ting blir kastet opp i luften og at gressklipperen skades.
14. Se produsentens instruksjoner for riktig bruk og montering av tilleggsutstyr. Bruk kun tilleggsutstyr som er godkjent av produsenten.
15. Må kun brukes i dagslys eller i god kunstig belysning.
16. Gå bak gressklipperen må ikke brukes under påvirkning av alkohol, narkotika eller andre legemidler som kan føre til søvnighet eller påvirke evnen til å bruke maskinen på en sikker måte.
17. Gå bak gressklipperen må aldri brukes på vått gress. Pass alltid på at du har godt fotfeste, ha et godt grep rundt håndtaket og gå; du må aldri løpe.
18. Gasskontrollspaken og kabelen bør sjekkes hver gang gressklipperen skal brukes. Pass på at kabelen har fri bevegelse og at spaken ikke er skadet. Sjekk også at gasskontrollkabelen som går til forgasseren ikke er knekt og at den ikke har løse deler eller hindringer. Sjekk at kontrollbøylen fungerer som den skal.
19. Stopp motoren når du krysser gruslagte oppkjørsler, stier eller veier.
20. Se opp for trafikk når gressklipperen brukes i nærheten av veier eller når du krysser dem.
21. Stopp motoren hver gang du forlater utstyret. Sjekk at alle deler har sluttet å bevege seg før maskinen gjøres ren, repareres eller undersøkes. La motoren bli kald, ta kabelen av tennpluggen og flytt den vekk fra tennpluggen.
22. Stopp motoren hvis maskinen begynner å vibrere unormalt. Ta kabelen av tennpluggen og sørg for at den ikke berører pluggen. Finn årsaken med en gang. Vibrasjon er som regel en advarsel om at det foreligger et problem.
23. Stopp motoren hvis gressklipperen slår mot en gjenstand. Ta kabelen av tennpluggen. Undersøk om gressklipperen er skadet. Reparer skaden før den startes og brukes igjen.
24. Sjekk gressklipperen regelmessig. Pass på at delene ikke er bøyde, skadde eller løse.
25. Gå bak gressklipperen må ikke løftes opp eller bæres mens motoren er i gang.
26. Langvarig eksponering for støy og vibrasjoner fra utstyr som er drevet av bensinmotorer bør unngås. Ta pauser innimellom og/eller bruk hørselsvern som beskytter mot motorstøy så vel som arbeidshansker for å redusere vibrasjonen i hendene.

Klipp på tvers av skråninger; aldri opp og ned.

Fjern gjenstander slik som steiner, deler av trær etc.

Pass opp for hull, kuler eller andre ujevnheter. Høyt gress kan skjule hindringer.

Klipp i henhold til møtet.

Tragiske ulykker kan skje hvis operatøren ikke er oppmerksom på at det er barn til stede. Barn tiltrekkes ofte av gressklippere og deltar i klippingen. Gå aldri ut fra at barn vil holde seg der du så dem sist.

1. Hold barn unna området som skal klippes, og sørg for at de blir passet på av en ansvarlig voksen.
2. Vær på vakt og slå av gressklipperen hvis det kommer barn inn på området.
3. Før og mens du beveger deg bakover, se bak og ned for å se etter små barn.
4. La aldri barn få lov til å bruke gressklipperen.
5. Vær ekstra påpasselig når du nærmer deg uoversiktlige hjørner, busker, trær og annet som kan stenge for utsynet.

IV. Service

a. Bruk kun en godkjent kanne. b. Ta aldri av bensintanklokket eller fyll på bensin mens motoren er i gang. La motoren bli kald før den fylles med drivstoff. Ikke røyk. c. Maskinen må aldri fylles med drivstoff innendørs. d. Maskinen eller drivstoffkannen må aldri oppbevares i nærheten av en åpen flamme, slik som et tennbluss. e. Hvis drivstofftanken må tømmes, må dette gjøres utendørs. Drivstoffet som tømmes ut bør oppbevares i en kanne som er beregnet på oppbevaring av drivstoff, eller det bør kasseres etter forskriftene. f. Gammel olje og bensin bør helles på kanner som er spesialkonstruert for olje og drivstoff. g. De fulle kannene skal transporteres forsiktig til en miljøstasjon for korrekt resirkulering.

1. La aldri en motor gå innendørs eller på et innelukket sted.
2. Reparasjoner eller justeringer må aldri utføres mens motoren er i gang. Ta kabelen av tennpluggen og hold kabelen unna tennpluggen for å unngå at motoren starter ved et uhell (ta nøkkelen ut av tenningen hvis maskinen har elektrisk start). Bruk alltid øyebeskyttelse når du foretar justeringer eller reparasjoner.
3. Monteringsboltene må sjekkes ofte for å se om de har riktig tiltrekningsmoment.
4. Sørg for at alle muttere og bolter sitter stramt og at utstyret holdes i god stand. Hvis deler skiftes ut, pass på at monteringsfestene er stramme.
5. Sikkerhetsanordningene må aldri roteres med. Sjekk dem regelmessig for å se om de fungerer som de skal.
6. Gå bak gressklipperen og velt den over på siden eller opp når det utføres service eller reparasjon, hvis ikke denne håndboken sier spesielt at dette må gjøres. Service og reparasjon kan utføres mens gressklipperen står i oppreist stilling. Noen arbeidsoppgaver vil være lettere å utføre hvis maskinen løftes opp på en plattform eller en arbeidsbenk.
7. Gå bak gressklipperen og hold den fri for begge av gress, løv og annet rusk for å redusere brannfaren. Tørk opp oljesøl eller drivstoffsøl. La gressklipperen bli kald før den settes bort.
8. Stopp og undersøk utstyret hvis du støter på en gjenstand. Foreta reparasjoner hvis det er nødvendig før du starter igjen.
9. Ta alltid kabelen av tennpluggen før gressklipperen gjøres ren, repareres eller justeres.
10. Motorens regulatorinnstilling må ikke endres og motorturtallet må ikke være for høyt.
11. Sikkerhetsmerkene og instruksjonsmerkene må gjøres rene og skiftes ut etter behov.
12. Motorens gressfilter må alltid være påmontert og rent for å beskytte motoren mot overoppheting.
13. Gå bak gressklipperen må sjekkes før den settes bort.
14. Bruk kun originalt utstyr eller autoriserte reservedeler.
15. Kniven skal skiftes ut med en fabrikkautorisert del.

Beskrivelse

Gå bak gressklipperen er en motordrevet rotorklipper. Motoren driver en kniv som sitter under klippeskjoldet. Kniven løftes og skjærer gjennom gresstråene. Klippehøyden kan justeres slik at plenen får den ønskede finishen. Gresset som klippes samles enten opp i en oppsamlerpose bak på gressklipperen, eller det kan resirkuleres for å gjødsle plenen. Resirkulering av gress kalles "bioklipping". Skyvemodeller må skyves av operatøren. Selvgående modeller har et bakhjulsdriftsystem som gjør klippingen lettere.

Beregnet bruk/Begrensning av bruk

Gå bak plenklipperen er beregnet på å klippe gressplener. All annen bruk er forbudt. Den er ikke konstruert til å klippe gress som er lengre enn 15 cm eller gress som er blandet med høyt ugress. Gressklipperen er kun beregnet på privat bruk i en vanlig hage. Den er ikke beregnet på å klippe gress i offentlige parker eller andre store områder.

Tekniske detaljer og betjening

(Figur 1) Sjekk de følgende tekniske detaljene og kontroller dem opp mot de som din modell har. Sørg for at du vet hvor de befinner seg og at du forstår hva de skal brukes til.

A. Stoppespak for motor B. Øvre håndtak C. Knott eller låsespak D. Nedre håndtak E. Bakluke F. Motor G. Høydejustering H. Navneskilt

I. Oppsamlerpose J. Håndtak for snorstart K. Drivspak (selvgående modell) L. Bioklipp-plugg

Bilder

VIKTIG: De følgende bildene som vises på maskinen din, er også i litteraturen som følger med dette produktet. Vær sikker på at du forstår hva alle bildene betyr før du bruker maskinen.

Bilder med sikkerhetsadvarsler (Figur 23)

A. ADVARSEL B. VIKTIG: Les eierhåndboken før du bruker denne maskinen. C. ADVARSEL: Gjenstander kan bli slengt gjennom luften. Hold tilstedeværende folk borte. Les bruksanvisningen før du bruker maskinen. D. ADVARSEL: Denne maskinen må ikke brukes i skråninger som er brattere enn 10 grader. E. ADVARSEL: Ikke tråkk/stå her. F. ADVARSEL: Hold føtter og hender borte fra den roterende kniven. G. FORSIKTIG: Ta kabelen av tennpluggen før du utfører service på maskinen.

H. ADVARSEL: Knuste fingre.

Bilder med kontroller og funksjoner (Figur 24)

I. Sakte J. Hurtig K. Olje L. Drivstoff M. Motor - Start/Kjør/Stopp N. Drivkontrollspak - Innkoplet/Utkoplet

Sammensetting

Illustrasjoner og bilder begynner på side 1.

Instruksjoner for utpakking

Gressklipperen ble ferdig sammensatt på fabrikken. Da gressklipperen ble lagt i kartongen, ble håndtaket satt i lagringsposisjon. Følg anvisningene nedenfor for å sette håndtaket i bruksposisjon.

1. Ta gressklipperen ut av kartongen.
2. (Figur 2) Løft det nedre håndtaket (A) helt til endene låser i bruksposisjon (B). Trekk til knotten (D) for å feste det nedre håndtaket.
3. (Figur 3) Fjern knotten (A) og festene fra det nedre håndtaket (C). Sett det øvre håndtaket (B) i bruksposisjon. Trekk til knottene (A) slik at det nedre håndtaket og det øvre håndtaket er låst på plass.
4. (Figur 4) For å montere startsnoren, må man først kople inn motorens stoppespak (F). Trekk sakte i startsnorhåndtaket (G) og sett startsnoren inn i snorføreren (H).
5. (Figur 2) På selvående modeller festes kablene til håndtaket med kabelholderne (F). FORSIKTIG: Vær forsiktig når du slår håndtaket ned eller opp. Pass på at ikke kablene skades. En bøyd kabel vil ikke fungere som den skal. En kabel som er bøyd er skadet og må skiftes ut før maskinen brukes.

Slik settes gressoppsamlerposen sammen

1. (Figur 5) Skyv rammen (A) inn i den åpne enden i oppsamlerposen (B).
2. (Figur 6) Pass på at håndtaket (C) sitter på yttersiden av oppsamlerposen. Sett klipsene (D) på rammen (E).

Slik monteres oppsamlerposen (Figur 7)

1. Løft bakluken for å montere oppsamlerposen (F). Hold håndtaket (G) på oppsamlerposen og sett krokene på oppsamlerposen (H) på baklukens svingstang (I). Senk bakluken.

VIKTIG: Sjekk at krokene på oppsamlerposen (H) sitter på baklukens svingstang (I).

Slik klargjøres motoren

ADVARSEL: Typen olje og bensin som skal brukes står i Operatørens håndbok som tilhører motoren. Bruk alltid en godkjent bensinkanne.

Ikke røyk mens du fyller bensin på motoren. Motoren må ikke fylles med bensin på et innelukket sted. Stopp motoren før du fyller bensin. La motoren avkjøles i flere minutter.

Typen olje og bensin som skal brukes står i Operatørens håndbok som tilhører motoren. Før du bruker maskinen, les informasjonen som gjelder sikkerhet, bruk, vedlikehold og lagring.

Slik skifter du bioklipp-pluggen

ADVARSEL: Før du fjerner eller setter inn bioklipp-pluggen, må kabelen tas av tennpluggen og holdes borte fra tennpluggen.

(Figur 8) Enkelte modeller har en valgfri bioklipp-plugg. Bruk bioklipp-pluggen (A) til å finklippe gresset. Når gresset skal tømmes i oppsamlerposen, fjernes bioklipp-pluggen på følgende måte.

Illustrasjoner og bilder begynner på side 1.

Stoppespak for motoren (Figur 10)

Frigjør motorens stoppespak (A). Motoren og kniven vil da stoppe automatisk. Start og kjør motoren ved å holde motorens stoppespak (A) i kjørestilling (B).

Sjekk funksjonen av motorens stoppespak flere ganger før du starter motoren. Pass på at motorens stoppekabel beveger seg fritt og at stoppespaken fungerer som den skal.

Slik stopper du motoren (Figur 10)

Motoren stoppes ved å frigjøre motorens stoppespak (A). Ta kabelen av tennpluggen og hold den borte fra pluggen for å unngå at motoren starter.

Bakhjulsdrift (Figur 11)

ADVARSEL: Bakhjulsdriften skal kobles ut øyeblikkelig når drivspaken frigjøres for at gressklipperen skal være sikker å bruke. Hvis

bakhjulsdriften ikke kobles ut slik den skal, må du ikke bruke gressklipperen igjen før bakhjulsdriften er blitt justert eller reparert av et autorisert forhandlerverksted.

De selvgående modellene har bakhjulsdrift. Denne funksjonen brukes på følgende måte.

1. Hold motorens stoppespak (A) i kjørestilling. Start motoren.

OBS: Motoren stoppes ved å frigjøre stoppespaken (A).

1. Press drivspaken (C) helt forover. Bakhjulsdriften er nå koblet inn og gressklipperen vil bevege seg forover.
2. Hvis bakhjulsdriften alene skal kobles ut, frigjøres drivspaken (C). Gressklipperen vil da slutte å bevege seg forover (D), men motoren vil fortsette å gå.
3. For å koble ut bakhjulsdriften og stoppe motoren samtidig, frigjøres motorens stoppespak (A) helt.

VIKTIG: Sjekk funksjonen av motorens stoppespak flere ganger før du starter motoren. Pass på at motorens stoppekabel beveger seg fritt og at stoppespaken fungerer som den skal.

1. Sjekk oljen. Se operatørens håndbok som tilhører motoren.
2. Fyll drivstofftanken med vanlig blyfri bensin. Se "Slik klargjøres motoren".
3. Sjekk at tennpluggkabelen sitter på tennpluggen.
4. (Figur 12) Motorer med primer: Under de fleste temperaturforhold trykkes primerballongen (E) inn tre ganger. I kaldt vær kan det være nødvendig å trykke flere ganger. En varm motor trenger vanligvis ikke å primes. Vent to sekunder mellom hver gang du trykker inn primerknappen.

OBS: Når man starter en ny motor for første gang, trykkes primerballongen inn fem ganger.

OBS: For mye priming kan oversvømme forgasseren med drivstoff. Se "Motoren starter ikke" i kapitlet om feilsøking.

1. (Figur 11) Selvgående modeller: Pass på at drivspaken (C) er utkoplet (D).
2. (Figur 13) Stå bak gressklipperen. Bruk den ene hånden til å holde motorens stoppespak (A) i kjørestilling slik som vist. Bruk den andre hånden til å holde snorstarthåndtaket (F).
3. Trekk sakte i snoren til du kjenner at det er motstand, og trekk så kraftig i den for å starte motoren. La snoren trekke seg sakte tilbake.
4. Hvis motoren ikke starter etter 5 eller 6 forsøk, se Feilsøking.

skiftes ut med godkjente reservedeler fra fabrikken.

For å fylle oppsamlerposen helt, kjøres motoren med gasskontrollen (hvis montert) i stillingen fast (hurtig).

• For å fylle oppsamlerposen helt full (hvis montert), kjøres motoren med gasskontrollen (hvis montert) i stillingen "fast" (hurtig).
• Sjekk at oppsamlerposen (hvis montert) sitter riktig.
• Sjekk oppsamlerposen for å se om den har slitasje eller andre skader. Hvis den har slitasje eller skader, skal delene kun skiftes ut med godkjente reservedeler fra

Slik justeres klippehøyden

ADVARSEL: Kniven vil rotere mens motoren er i gang. Før du stiller inn klippehøyden, ta kabelen av tennpluggen og hold den borte fra pluggen.

Modeller med regulering på hvert hjul (Figur 15)

For å forandre klippehøyden, flyttes innstillingen av reguleringsspaken (A) på hvert hjul på følgende måte.

1. Frigjør reguleringsspaken (A).
2. Flytt reguleringsspaken i en annen stilling.
3. Sjekk at alle reguleringsspaker står i samme stilling slik at gressklipperen klipper jevnt.

Modeller med en-spaks regulering (Figur 16 og Figur 17)

For å forandre klippehøyden, flyttes innstillingen av reguleringsspaken (B) på følgende måte.

1. Frigjør reguleringsspaken (B).
2. Flytt reguleringsspaken i en annen stilling.

Slik tømmes oppsamlerposen

ADVARSEL: Stopp motoren før oppsamlerposen tas av. Før du fjerner gress fra klipperhuset, må tennpluggkabelen tas av og holdes borte fra

tennpluggen.

1. (Figur 7) Løft opp bakluken (A).
2. Hold håndtaket (B) på oppsamlerposen. Løft rammen (C) over baklukens svingstang (D).
3. (Figur 13) Tøm gresset ut av oppsamlerposen (E).

Klippetips

Noen modeller har en valgfri bioklipp-plugg. Når bioklipp-pluggen er installert, vil gresset finklippes og resirkuleres. Næringen gis da tilbake til jorden, og plenen vil trenge mindre gjødsling.

De følgende tipsene vil øke ytelsen og forbedre plenens utseende.

• Gresset må være tørt. Hvis gresset er vått, vil det være vanskelig å klippe og det vil dannes tunge gressklumper.
• Ikke la gresset vokse for høyt. Den maksimale lengden for å kunne klippe effektivt er 9,8 cm. Still høydereguleringen slik at bare den øverste tredjedelen av gresset klippes.
• Hvis gresset er høyere enn 9,8 cm, må det klippes i to omganger. Høydereguleringen stilles i høyeste stilling for den første klippingen og senkes deretter for den andre klippingen.
• Hold kniven skarp. En sløv kniv vil forårsake at gresstuppene blir brune.
• Gjør rent under klippeskjoldet. Hvis gress etc. samles opp under klippeskjoldet, vil ytelsen bli redusert.

Vedlikehold av motoren

Illustrasjoner og bilder begynner på side 1.

Følg instruksjonene i det følgende avsnittet om vedlikehold for å holde maskinen din i god stand. Les denne håndboken og operatørens håndbok som tilhører motoren før den startes. All informasjon som gjelder vedlikehold av motoren står i operatørens håndbok som tilhører motoren.

ADVARSEL: Før du utfører inspeksjon, justering eller reparasjon, må du ta kabelen av tennpluggen og holde den borte fra pluggen.

Velting av motoren

(Figur 14) Forsiktig: Motoren må ikke veltes slik at tennpluggen blir liggende nede.

Når du utfører service på motoren, sjekker kniven eller gjør rent under klippeskjoldet, er det viktig at du passer på at motoren alltid snus slik at tennpluggen vender opp. Hvis motoren transporteres eller snus med tennpluggen vendt ned, vil dette forårsake følgende:

vanskelig start - røyk fra motoren - tilskitting av tennpluggene. luftfilteret gjennombløtes med olje eller drivstoff

Smøring

1. Hjulene og alle svingbare punkter bør smøres med motorolje hver 25. time for å oppnå maksimal ytelse
2. For smøring av motoren, se operatørens håndbok som tilhører motoren.

OBS: Motorens stoppekabel skal ikke smøres. Smøremidler vil skade kabelen og hindre den i å bevege seg fritt. Kabelen.

Slik rengjøres klippeskjoldet

ADVARSEL: Kniven vil rotere mens motoren er i gang. Før du rengjør klippeskjoldet, stopp motoren, ta kabelen av tennpluggen og hold den fra pluggen.

Hvis gress etc. blir sittende fast under klippeskjoldet, vil ytelsen bli redusert. Etter klippingen skal klippeskjoldet rengjøres på følgende måte.

1. Stopp motoren
2. Ta tennpluggkabelen av tennpluggen.
3. Rengjør klippeskjoldet utenpå og inn under.

Slik fjernes drivreimen

Ta gressklipperen til et godkjent forhandlerverksted hvis drivreimen må tas av eller hvis den trenger service.

Slik justeres drivkabelen (Figur 19)

ADVARSEL: Frigjør motorens stoppespak og vent til motoren har stanset før du justerer drivkabelen.

Sjekk om håndtaket er riktig sammensatt hvis ikke bakhjulsdriften kopler inn eller ut slik den skal. Sjekk at alle deler er i god stand og at de ikke er delte eller bøyde, og at alle fester sitter stramt.

Slitte deler vil forandre bakhjulsdriftens ytelse. Når du klipper høyt, tykt gress i bakker, kan bakhjulsdriften slure hvis drivkabelen sitter for løst. Hvis bakhjulsdriften slurer, skal du justere den på følgende måte eller ta gressklipperen til et autorisert forhandlerverksted.

1. (Figur 19) Hvis bakhjulsdriften slurer, dreies kabelreguleringen (A) en omdreining i retningen som er vist i illustrasjonen. Kjør gressklipperen og test bakhjulsdriften.
2. Hvis bakhjulsdriften fremdeles slurer, drei kabelreguleringen enda en omdreining for å forkorte kabelen. Test bakhjulsdriften på nytt.
3. Gjenta reguleringen og testingen helt til bakhjulsdriften ikke slurer mer.
4. Før du begynner klippingen er det viktig å sjekke at bakhjulsdriften kan koples ut slik den skal, og at gressklipperen stopper. Hvis bakhjulsdriften ikke kan koples ut, må gressklipperen tas til et autorisert forhandlerverksted før gressklipperen kan brukes igjen.

Service av kniven (Figur 20)

ADVARSEL: Før du undersøker kniven (B) eller knivadapteren (E), ta kabelen av tennpluggen og hold den borte fra pluggen. Hvis kniven treffer en gjenstand, stopp motoren. Ta kabelen av tennpluggen. Sjekk om gressklipperen ble skadet.

Kniven må sjekkes ofte (B) for å se om den har slitasje eller skader slik som f.eks. sprekker. Bolten (A) som fester kniven må sjekkes ofte. Bolten må sitte stramt. Hvis kniven treffer en gjenstand, stopp motoren. Ta tennpluggkabelen av tennpluggen. Sjekk knivadapteren (E) for å se om den ble skadet. Sjekk om kniven er bøyd eller skadet, eller om den er veldig slitt. Før gressklipperen brukes igjen, må skadde deler skiftes ut med godkjente reservedeler fra fabrikken. Kniven bør skiftes ut annet hvert år av sikkerhetsmessige grunner. Hold kniven skarp. En sløv kniv vil forårsake at gresstuppene blir brune. Ta gressklipperen til et godkjent forhandlerverksted hvis kniven må tas av eller hvis den trenger service.

Sjekking av klippehøyden (Figur 20)

1. (Figur 22) Trekk det nedre håndtaket (C) bakover helt til endene på håndtaket låses i kjørestilling. Fest det deretter ved hjelp av festene.
2. Løft det øvre håndtaket (B) i operatørstilling.
3. (Figur 21) På modellene med knotter (A) trekkes knottene til.

Slik klargjøres gressklipperen for lagring

ADVARSEL: Tøm ikke ut bensin innendørs, i nærheten av åpen ild eller mens du røyker. Bensindamp kan forårsake eksplosjon og brann.

1. Tøm drivstofftanken.
2. La motoren gå til den er tom for bensin.
3. Tøm oljen ut mens motoren er varm. Fyll motorens veivhus med fersk olje.
4. Fjern tennpluggene fra sylinderen. Tøm 30 ml olje i sylinderen. Trekk sakte i snorstarthåndtaket slik at oljen beskytter sylinderen. Monter en ny tennplugg i sylinderen.
5. Rengjør sylinderens kjøleribber og motorhuset.
6. Rengjør bunnen av klippeskjoldet.
7. Gjør gressklipperen helt ren for å beskytte lakken.
8. Sett maskinen i en bygning med god ventilasjon.
9. Sjekk at oppsamlerposen er tom. Gress som blir liggende igjen i posen i lagringsperioden vil skade posen.

Bruk kun reservedeler som er autorisert eller godkjent av produsenten. Bruk ikke tilleggsutstyr eller tilbehør som ikke er spesielt anbefalt for dette produktet. For at du skal få tak i riktige reservedeler, må du oppgi modellnummeret som står på produktets merkeskilt.

Ved bestilling er følgende informasjon nødvendig:

Modellnummer Serienummer Delenummer Antall

1. Frigjør motorens stoppespak.
2. Sjekk motorens stoppekabel. Skift ut kabelen hvis den er bøyd eller skadet.

1. Sjekk innstillingen av klippehøyden. Bruk en høyere innstilling hvis gresset er høyt.
2. Sjekk bunnen av knivhuset. Fjern gress etc. fra knivhuset.
3. Sjekk tennpluggkabelen. Sjekk at den sitter på pluggen.
4. Fjern gress etc. fra motorens kjøleribber.
5. Sjekk forgasserjusteringene. Se Operatørens håndbok som tilhører motoren.
6. Sjekk tennpluggens elektrodeavstand. Still elektrodeavstanden på 0,76 mm.
7. Sjekk oljenivået i motoren. Fyll med olje hvis nødvendig.
8. Sjekk motorens luftfilter. Se Operatørens håndbok som tilhører motoren.
9. Bensinen er tatsächig. Tøm og rengjør drivstofftanken. Fyll drivstofftanken med fersk bensin.

Kraftig vibrasjon

1. Kniven er ikke balansert. Ta av kniven og skift den ut med en godkjent reservedel fra fabrikken.
2. Sjekk om kniven er brukket eller bøyd. En skadet kniv er farlig og må skiftes ut.
3. Sjekk knivadapteren. Skift den ut hvis den er ødelagt.
4. Hvis vibrasjonen fortsetter, tar du med maskinen til et autorisert serviceverksted.

1. Rengjør bunnen av klippeskjoldet.
2. Sjekk om det er mye slitasje på kniven. Ta av kniven og slip den. Kniven bør skiftes ut annethvert år med en godkjent reservedel fra fabrikken av sikkerhetsmessige grunner.

Gresset klippes ujevnt.

1. Sjekk høydereguleringen på hvert hjul. Innstillingen må være den samme på alle.
2. Sjekk at kniven er skarp.
3. Sjekk om kniven er brukket eller bøyd. En skadet kniv er farlig og må skiftes ut.
4. Sjekk om knivadapteren er ødelagt. Skift den ut hvis den er ødelagt.
5. Still gasskontrollen (hvis montert) i stillingen fast (hurtig) eller start.
6. Sjekk gasskontrollen (hvis montert). Pass på at gasskontrollen ikke står i choke-stilling.
7. Flytt gasskontrollen (hvis montert) i stillingen fast (hurtig). Sjekk motorhastigheten slik som beskrevet i Operatørens håndbok som tilhører motoren.

BEGRENSET GARANTI

Briggs & Stratton Power Products Group, LLC vil reparere eller erstatte gratis alle motordeler som er funnet defekte i materiale eller utførelse, eller begge deler. Alle transportkostnader for deler som skal skiftes ut eller repareres under denne garantien må dekkes av kjøperen. Denne garantien er kun gyldig i den tidsperioden og med de vilkårene som er gitt nedenfor. For å hevde garantien må man ta kontakt med nærmeste autoriserte forhandlerverksted. For å hevde garantien må man ta kontakt med nærmeste autoriserte forhandlerverksted som finnes på kartet over forhandlere på www.murray.com.

Det gis ingen annen eksplisitt garanti. Implisitt garanti, inklusive kjøpegarantien om at utstyr skal passe til et bestemt formål, er begrenset til ett år fra salgsdato eller så lenge som påbudt av gjeldende norske lover. Dette opphever alle andre garantier. Alle krav om erstatning for følgeskader eller avsavn er ugyldige såfremt de ikke er påbudt ved lov. Noen land tillater ikke at det settes tidsbegrensning på en implisitt garanti, og i enkelte land er det heller ikke lov å utelukke eller begrense ansvaret for følgeskader. Det kan derfor være mulig at reglene som er gitt ovenfor ikke gjelder der du bor. Denne garantien gir deg spesielle rettigheter, og du kan også ha andre rettigheter som vil variere fra land til land i tillegg.

GARANTIVILKÅR

Produkttype

Gåbakplenklipper

Privat bruk

2 år

Profesjonell bruk

90 dager

Garantiperioden gjelder fra datoen produktet blir solgt første gang, enten til privat bruk eller til profesjonell bruk, og ut perioden som er gitt i tabellen ovenfor. "Privat bruk" betyr bruk i private husholdninger. "Profesjonell bruk" betyr all annen bruk, inklusive kommersiell bruk, bruk for inntektservervelse og utleie. Så snart et produkt er blitt anvendt kommersielt, vil det deretter bli betraktet som profesjonelt brukt utstyr med hensyn til garantien.

Det er ikke nødvendig å vise et garantiregistreringskort for å oppnå garantirettigheter. Ta vare på kvitteringen du fikk da du kjøpte produktet. Hvis du ikke kan fremlegge bevis på første salgsdato når du krever garantien, vil produktets produksjonsdato bli brukt til å avgjøre garantiperioden.

OM GARANTIEN

Vi tar imot garantireparasjoner med glede og beklager at du fikk bryderiet med dette. Alle autoriserte forhandlerverksteder kan utføre garantireparasjoner. De fleste slike reparasjoner utføres rutinemessig, men noen ganger kan det hende at et garantikrav ikke er berettiget. Garantien gjelder f.eks. ikke hvis produktet ble skadet som resultat av feil bruk, dårlig vedlikehold, transport, håndtering, oppbevaring eller feil installasjon. Garantien gjelder heller ikke hvis produktets serienummer er blitt fjernet eller hvis produktet på noen måte er blitt endret eller modifisert.

Denne garantien gjelder kun for defekter i materiale eller utførelse på produktet. Vi har satt opp en liste nedenfor med tilfeller som ikke dekkes av garantien for å unngå at det oppstår misforståelser mellom kunde og forhandler.

Normal slitasje: Utstyr drevet av små motorer, som alle andre mekaniske innretninger, trenger regelmessig service og skifte av deler for å fungere optimalt. Garantien dekker ikke reparasjoner der produktet eller en del er blitt utslitt som resultat av normal bruk. - Installasjon: Denne garantien gjelder ikke for produkter som er blitt feil installert eller installert av en ikke autorisert person, eller som er blitt endret eller modifisert. Den gjelder heller ikke for installasjoner som forhindrer start eller forårsaker at motoren går dårlig. - Utilstrekkelig vedlikehold: Levetiden til dette produktet avhenger av hva slags forhold det brukes under og hvordan det blir vedlikeholdt. Anbefalte intervaller for vedlikehold og justeringer er gitt i eierhåndboken. Enkelte produkter, som f.eks. jordfresere, kantklippere og rotasjonsplenklippere, benyttes ofte der det er mye støv og skitt. Dette kan forårsake hurtig slitasje. Slik slitasje, forårsaket av at skitt, støv, eller andre slipende partikler er kommet inn i produktet p.g.a. utilstrekkelig vedlikehold, dekkes ikke av garantien. Garantien dekker heller ikke problemer forårsaket av at det er brukt en reservedel som ikke er original. - Feil type og/eller for lite drivstoff eller smøreolje: Denne garantien dekker ikke skader forårsaket av gammelt drivstoff eller annet drivstoff. Skader på motor eller motorkomponenter, dvs. forbrenningskammer, ventiler, ventilseter, ventilførere, brente startermotorviklinger, som ble forårsaket av at det ble brukt alternative drivstoff slik som flytende petroleum eller flytende naturgass, dekkes ikke hvis ikke motoren er sertifisert til slik bruk. Deler som har skjært seg eller blitt ødelagt fordi produkter ble brukt med for lite, forurenset eller feil type smøreolje, samt komponenter i produkter som er skadet som resultat av mangelfull smøring, dekkes heller ikke. Feil bruk: Riktig bruk av produktet står forklart i eierhåndboken. Det følgende dekkes ikke av garantien: Skader på produkter som er forårsaket av for høyt turtall, eller bruk på steder uten tilstrekkelig ventilasjon. Produkter som er ødelagt av for sterk vibrasjon forårsaket av at motoren sitter løst, løstsittende eller ubalanserte kniver, ubalanserte viftehjul, for høyt turtall eller motoraksling som er bøyd fordi den har slått mot en hard gjenstand. Skader eller feil som har oppstått som resultat av en ulykke, feil service eller påvirkning av frost eller kjemikalier, eller nær grensene for kapasiteten slik som spesifisert i eierhåndboken er blitt brutt. Rutinemessig trimming eller justering av motoren: Denne garantien dekker ikke slitedeler slik som olje, remmer, kniver, o-ringer, filter etc. Andre tilfeller der garantien er ugyldig: Reparasjon av deler som ikke er produsert av Briggs & Stratton dekkes ikke av garantien. Denne garantien gjelder ikke for naturkatastrofer eller liknende situasjoner som ligger utenfor produsentens kontroll. Rekondisjonerte produkter og demonstrasjonsprodukter dekkes heller ikke av garantien.

Garantiservice er kun tilgjengelig hos autoriserte forhandlerverksteder. Finn din nærmeste forhandler på BRIGGSandSTRATTON.COM.

Innhold

Illustrasjoner 1

Sikkerhet for operatøren 86

Montering av gressoppsamleren

Demontering av mulcherplugg

1. (Bilde 9) Løft opp bakre luken (B).
2. Ta ut mulcherpluggen (A) fra utkaståpningen.

Montering av mulcherplugg

Rengjøring av klippedekket

Demontering av drivremmen
