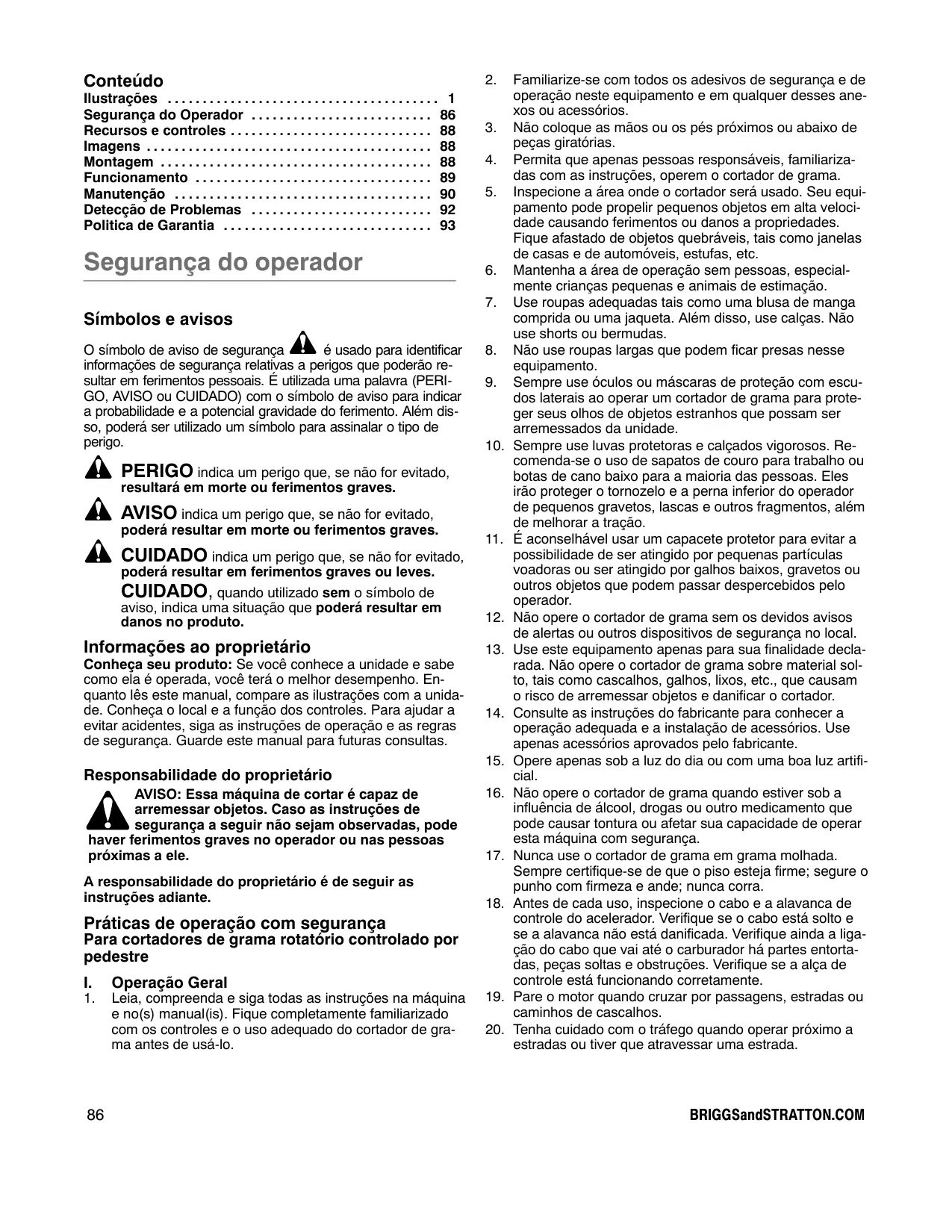

MANUAL DE UTILIZADOR MXH550 MURRAY

PERIGO indica um perigo que, se não for evitado, resultará em morte ou ferimentos graves. AVISO indica um perigo que, se não for evitado, poderá resultar em morte ou ferimentos graves. CUIDADO indica um perigo que, se não for evitado,

poderá resultar em ferimentos graves ou leves. CUIDADO, quando utilizado sem o símbolo de aviso, indica uma situação que poderá resultar em danos no produto. Informações ao proprietário Conheça seu produto: Se você conhece a unidade e sabe como ela é operada, você terá o melhor desempenho. Enquanto lês este manual, compare as ilustrações com a unidade. Conheça o local e a função dos controles. Para ajudar a evitar acidentes, siga as instruções de operação e as regras de segurança. Guarde este manual para futuras consultas. Responsabilidade do proprietário AVISO: Essa máquina de cortar é capaz de arremessar objetos. Caso as instruções de segurança a seguir não sejam observadas, pode haver ferimentos graves no operador ou nas pessoas próximas a ele. A responsabilidade do proprietário é de seguir as instruções adiante.

Práticas de operação com segurança Para cortadores de grama rotatório controlado por pedestre

Operação Geral Leia, compreenda e siga todas as instruções na máquina e no(s) manual(is). Fique completamente familiarizado com os controles e o uso adequado do cortador de grama antes de usá-lo.

Familiarize-se com todos os adesivos de segurança e de operação neste equipamento e em qualquer desses anexos ou acessórios. Não coloque as mãos ou os pés próximos ou abaixo de peças giratórias. Permita que apenas pessoas responsáveis, familiarizadas com as instruções, operem o cortador de grama. Inspecione a área onde o cortador será usado. Seu equipamento pode propelir pequenos objetos em alta velocidade causando ferimentos ou danos a propriedades. Fique afastado de objetos quebráveis, tais como janelas de casas e de automóveis, estufas, etc. Mantenha a área de operação sem pessoas, especialmente crianças pequenas e animais de estimação. Use roupas adequadas tais como uma blusa de manga comprida ou uma jaqueta. Além disso, use calças. Não use shorts ou bermudas. Não use roupas largas que podem ficar presas nesse equipamento. Sempre use óculos ou máscaras de proteção com escudos laterais ao operar um cortador de grama para proteger seus olhos de objetos estranhos que possam ser arremessados da unidade. Sempre use luvas protetoras e calçados vigorosos. Recomenda-se o uso de sapatos de couro para trabalho ou botas de cano baixo para a maioria das pessoas. Eles irão proteger o tornozelo e a perna inferior do operador de pequenos gravetos, lascas e outros fragmentos, além de melhorar a tração. É aconselhável usar um capacete protetor para evitar a possibilidade de ser atingido por pequenas partículas voadoras ou ser atingido por galhos baixos, gravetos ou outros objetos que podem passar despercebidos pelo operador. Não opere o cortador de grama sem os devidos avisos de alertas ou outros dispositivos de segurança no local. Use este equipamento apenas para sua finalidade declarada. Não opere o cortador de grama sobre material solto, tais como cascalhos, galhos, lixos, etc., que causam o risco de arremessar objetos e danificar o cortador. Consulte as instruções do fabricante para conhecer a operação adequada e a instalação de acessórios. Use apenas acessórios aprovados pelo fabricante. Opere apenas sob a luz do dia ou com uma boa luz artificial. Não opere o cortador de grama quando estiver sob a influência de álcool, drogas ou outro medicamento que pode causar tontura ou afetar sua capacidade de operar esta máquina com segurança. Nunca use o cortador de grama em grama molhada. Sempre certifique-se de que o piso esteja firme; segure o punho com firmeza e ande; nunca corra. Antes de cada uso, inspecione o cabo e a alavanca de controle do acelerador. Verifique se o cabo está solto e se a alavanca não está danificada. Verifique ainda a ligação do cabo que vai até o carburador há partes entortadas, peças soltas e obstruções. Verifique se a alça de controle está funcionando corretamente. Pare o motor quando cruzar por passagens, estradas ou caminhos de cascalhos. Tenha cuidado com o tráfego quando operar próximo a estradas ou tiver que atravessar uma estrada. BRIGGSandSTRATTON.COM

21. Pare o motor sempre que deixar o equipamento. Antes

de limpar, consertar ou inspecionar a unidade, verifique se todas as partes de movimento estão paradas. Deixe o motor esfriar, desconecte o cabo da vela de ignição e afaste-o da vela de ignição.

22. Se o equipamento começar a vibrar anormalmente, pare

o motor, desconecte o cabo da vela de ignição e evite que ele toque a vela de ignição. Verifique imediatamente a causa. Vibração em geral é um alerta de problemas. 23. Quando atingir um objeto estranho, pare o motor. Remova o fio da vela de ignição. Inspecione o cortador de grama para saber se foi danificado. Se foi danificado, conserte-o antes de dar partida e usar o cortador.

24. Inspecione o cortador de grama com regularidade. Verifique se as peças não estão tortas, danificadas ou soltas.

25. Nunca suspenda ou carregue o cortador de grama enquanto o motor estiver ligado.

26. A exposição prolongada a barulho e vibração de equipamentos com motores a gasolina deve ser evitada. Faça

intervalos intermitentes e/ou use proteção para ouvido bem como luvas bem espessas para reduzir a vibração nas mãos.

II. Operação em terreno inclinado

Terrenos inclinados são o principal motivo relacionado a acidentes de escorregamento e queda que podem resultar em ferimentos graves. Todos os terrenos inclinados exigem atenção redobrada. Caso não se sinta seguro em um terreno inclinado, não use o cortador de grama na área. Corte a grama ao redor da face dos declives; nunca para cima e para baixo. Remova remove objetos tais como pedras, troncos de árvore, etc. Cuidado com buracos, sulcos ou protuberâncias. A grama alta pode ocultar esses obstáculos. Não corte próximo a quedas, canais ou represas. O operador pode perder a firmeza nos pés ou o equilíbrio. Não corte excessivamente declives escarpados. Não corte excessivamente declives escarpados (máximo de 15 graus) ou áreas em que o terreno seja muito difícil. Tenha cuidado redobrado quando trocar de direção em terrenos inclinados. Não corte grama molhada. A redução de firmeza nos pés pode causar escorregões.

Podem ocorrer acidentes trágicos se o operador não estiver alerta à presença de crianças. As crianças normalmente ficam atraídas ao cortador de grama e à atividade de cortar grama. Nunca suponha que as crianças permanecerão no mesmo lugar onde as viu por último.

1. Mantenha as crianças afastadas da área de corte e sob

cuidado vigilante de um adulto responsável.

2. Esteja alerta e desligue o cortador de grama se houver

3. Antes de se mover para trás e enquanto fizer esse movimento, olhe para trás e para baixo para garantir que não

haja crianças próximas.

4. Nunca deixe que crianças operem o cortador de grama.

5. Tenha extremo cuidado ao se aproximar de esquinas

fechadas, arbustos, árvores, ou outros objetos que possam obscurecer a visão.

Tenha o máximo de cuidado ao lidar com gasolina ou outros combustíveis. Eles são inflamáveis e os vapores são explosivos.

Somente use um recipiente aprovado Nunca remova a tampa de combustível ou coloque combustível com o motor ligado. Deixe o motor esfriar antes de reabastecer. Não fume. c. Nunca reabasteça o equipamento em ambientes fechados. d. Nunca armazene o equipamento ou o galão de combustível internamente onde haja uma chama aberta, como um aquecedor de água. e. Se o tanque de combustível tiver que ser drenado, isso deve ser feito do lado de fora. O combustível drenado deve ser armazenado em um recipiente especificamente criado para armazenamento de combustível ou então ser descartado com cuidado. f. Óleo e gasolina velhos devem ser despejados cuidadosamente em recipientes especialmente fabricados para óleo e combustível. g. Os recipientes cheios devem ser transportados com cuidado para um centro de coleta para que sejam reciclados adequadamente. Nunca use o motor em ambientes fechados ou sob uma área coberta. Nunca faça ajustes ou reparos com o motor em funcionamento. Desconecte o cabo da vela de ignição e mantenha-o afastado da vela para evitar uma partida acidental (remova a chave de ignição se for equipado com uma partida elétrica). Sempre use proteção para os olhos quando fizer ajustes ou reparos. Verifique os parafusos de montagem do motor em intervalos freqüentes para confirmar que estejam firmes. Mantenha todas as porcas e parafusos firmes e o equipamento em boas condições. Se os itens forem substituídos, certifique-se de que os fixadores de montagem estejam firmes. Nunca altere indevidamente os dispositivos de segurança. Verifique se estão operando corretamente com regularidade. Quando fizer manutenção ou reparo do cortador de grama, não tombe o equipamento para baixo ou para cima, a menos que seja instruído especificamente a fazê-lo neste manual. Os procedimentos de manutenção e reparo podem ser feitas com o cortador de grama na posição normal. Alguns procedimentos serão mais fáceis se o equipamento for suspenso em uma plataforma ou superfície de trabalho. Para reduzir o risco de incêndio, mantenha o cortador de grama sem o acúmulo de grama, folhas ou outros resíduos. Limpe qualquer derramamento de óleo ou combustível. Deixe o cortador de grama resfriar antes de guardá-lo. Pare e inspecione o equipamento caso acerte um objeto. Repare, se necessário, antes de dar nova partida. Sempre desconecte o cabo da vela de ignição antes de limpar, reparar ou ajustar. Não mude o ajuste do controlador do motor ou acelere o motor em excesso. Limpe e recoloque os adesivos de segurança e instruções, se necessário. Para evitar o superaquecimento do motor, sempre deixe o filtro de resíduos do motor montado e limpo. Inspecione o cortador de grama antes de guardá-lo. Use apenas equipamento original ou peças para substituição autorizadas. Substitua a lâmina de corte com uma peça autorizada da fábrica.

Descrição O cortador de grama é um tipo de cortador giratório com motor. O motor aciona uma lâmina cortante localizada sob o alojamento do cortador. A lâmina suspende e corta na grama. A altura do corte pode ser ajustada para dar ao gramado o acabamento desejado. As partes cortadas da grama ou são recolhidas em uma bolsa de grama montada na traseira ou, em alguns cortadores, pode ser processado alimentar o gramado. O reprocessamento da grama cortada é conhecido como “mulching”. Os modelos a serem empurrados requerem que o operador empurre o cortador. Os modelos com propulsão têm um sistema de acionamento da roda traseira para facilitar o corte. Finalidade de uso/Limites de uso O cortador de grama foi criado para cortar grama fina. Qualquer outro uso é permitido. Não foi criado para cortar grama com mais de 15 cm de comprimento ou grama misturada com ervas altas. O cortador de grama somente é adequado para uso particular em um jardim doméstico. Não é adequado para corte de grama em parques públicos ou campos de jogos. Recursos e controles (Figura 1) Compare os seguintes recursos e controles com seu modelo. Verifique se você conhece o local e entende sua finalidade. A. Alavanca de parada do motor B. Punho superior C. Botão ou Alavanca de travamento D. Punho inferior E. Porta traseira F. Motor G. Ajuste de altura H. Placa com nome

J. Punho de partida retrátil K. Alavanca de condução (modelo autopropulsor) L. Acessório espalhador Adesivos IMPORTANTE: Os seguintes adesivos estão localizados em sua unidade ou no material impresso fornecido com o produto. Antes de usar a unidade, conheça e entenda a finalidade de cada adesivo. Adesivos de aviso de segurança (Figura 23) A. AVISO B. IMPORTANTE: Leia o manual do proprietário antes de operar este equipamento. C. AVISO: Objetos arremessados. Mantenha pessoas próximas afastadas. Leia as instruções para o usuário antes de utilizar este equipamento. D. AVISO: Não use esta máquina em declives maiores do que 10 degraus. E. AVISO: Não pise.

F. AVISO: Afaste pés e mãos da lâmina giratória. G. CUIDADO: Desconecte o cabo da vela de ignição antes de realizar manutenção. H. AVISO: Esmagamento dos dedos. Adesivos de operação e controle (Figura 24)

Lento Rápido Óleo Combustível Motor -- Partida/Acionamento/Parada Alavanca de controle de direção -Engrenado/Desengrenado Montagem As ilustrações e adesivos começam na página 1. Instruções de desembalamento O cortador de grama foi totalmente montado em fábrica. Quando foi colocado na embalagem, o punho foi colocado na posição de armazenamento. Para colocar o punho na posição de operação, siga as etapas abaixo.

1. Retire ao cortador da embalagem.

2. (Figura 2) Suspenda a punho inferior (A) até que as extremidades do punho inferior estejam travadas na posição

de operação (B). Fixe o botão (D) até que a alça inferior esteja presa.

3. (Figura 3) Remova o botão (A) e os fixadores da alça

inferior (C) Coloque o punho superior (B) na posição de operação. Aperte os botões (A) até que a alça superior e inferior estejam fixas.

4. (Figura 4) Para montar a corda de partida retrátil, você

deve primeiro engatar a alavanca de parada do motor (F). Puxe lentamente o punho de partida retrátil (G) e instale a corta de partida retrátil na guia da corda (H).

5. (Figura 2) Em modelos com propulsão, prenda os cabo

ao punho com os retentores do cabo (F). CUIDADO: Cuidado quando dobrar ou suspender o punho. Não danifique os cabos. Um cabo entortado não irá funcionar corretamente. Antes de usar a unidade, substitua um cabo entortado ou danificado. Como montar o saco de grama

1. (Figure 5) Deslize o quadro de montagem (A) na extremidade aberta do saco de grama (B).

2. (Figure 6) Verifique se o punho (C) está do lado de fora

do saco de grama. Prenda os clipes (D) no quadro de montagem (E). Como montar o saco de grama (Figura 7)

de grama e monte os ganchos do saco de grama (H) no pino giratório da porta traseira (I). Abaixe a porta traseira. IMPORTANTE: Verifique se os ganchos do saco de grama (H) estão montados no pino giratório da porta traseira (I). Como preparar o motor AVISO: Para saber o tipo de gasolina e óleo a ser usado, consulte o manual do operador para o motor. Sempre use um recipiente de segurança de petróleo. Não fume ao abastecer o motor com gasolina. Quando estiver dentro de um ambiente fechado, não abasteça. Antes de adicionar gasolina, pare o motor. Deixe o motor esfriar por vários minutos. BRIGGSandSTRATTON.COM CUIDADO: O motor não contém ÓLEO ou GASOLINA. Antes de dar partida no motor, lembre-se de adicionar óleo de acordo com as instruções do manual do operador. Se o motor for acionado sem óleo, ele será danificado sem possibilidade de reparo e não estará coberto pela garantia. Para saber o tipo de gasolina e óleo a ser usado, consulte o manual do operador para o motor. Antes de usar a unidade, leia as informações em Segurança, Funcionamento, Manutenção e Armazenamento. Como trocar o acessório espalhador AVISO: Antes de remover ou instalar o acessório espalhador, desconecte o cabo da vela de ignição e mantenha-o afastado da vela de ignição. (Figura 8) Alguns modelos têm um opcional mulcher plug. Utilize o acessório espalhador (A) para mulch a grama com um corte limpo e fino. Para descarregar a grama no saco, remova o acessório espalhador conforme as instruções adiante. Como remover o acessório espalhador

1. (Figura 9) Suspenda a porta traseira (B).

2. Remova o acessório espalhador (A) da abertura de descarga.

Como instalar o acessório espalhador

1. (Figura 9) Suspenda a porta traseira (B).

2. Deslize o acessório espalhador (A) para dentro da abertura de descarga.

Funcionamento As ilustrações e adesivos começam na página 1. Alavanca de parada do motor (Figura 10) Solte a alavanca de parada do motor (A) e o motor e a lâmina irão parar automaticamente. Para dar partida e acionar o motor, segure a alavanca de parada do motor (A) na posição de operação (B). Antes de dar partida, opere a alavanca de parada do motor várias vezes. Observe se o cabo de parada do motor move-se livremente e se a alavanca de parada do motor funciona corretamente. Como parar o motor (Figura 10) Para parar o motor, solte a alavanca de parada do motor (A). Desconecte o cabo e mantenha-o afastado da vela de ignição para impedir que o motor dê partida. Sistema de acionamento de roda traseira (Figura 11) AVISO: Para um funcionamento seguro, o sistema de acionamento deve ser desencaixado imediatamente quando a alavanca de acionamento for liberada. Se o sistema de acionamento não for desencaixado corretamente, não utilize o cortador até que o sistema seja ajustado ou reparado por um centro de serviço autorizado. Os modelos com autopropulsão têm um sistema de acionamento de roda traseira. Opere o sistema de acionamento conforme descrito a seguir.

1. Segure a alavanca de parada do motor (A) na posição de

operação. Dê partida. NOTA: Para parar o motor, solte a alavanca de parada do motor (A).

2. Empurre a alavanca de acionamento (C) completamente

para frente. O sistema de acionamento agora está encaixado e o cortador de grama começará a mover-se para frente. 3. Para desencaixar apenas o sistema de acionamento, solte a alavanca de acionamento (C). Na posição desencaixado (D), o cortador irá parar de andar para frente, mas o motor continuará a funcionar.

4. Para desencaixar tanto o sistema de acionamento como

também parar o motor, libere completamente a alavanca de parada do motor (A). NOTA: Quando o sistema de acionamento estiver desencaixado em uma nova unidade, é possível que as rodas traseiras girem se forem suspensas do chão. Isso é normal quando uma nova correia e irá parar após uma ou duas horas de operação. Como dar partida no motor AVISO: A lâmina irá girar quando o motor for acionado. IMPORTANTE: Antes de dar partida no motor, opere a alavanca de parada do muitas vezes. Observe se o cabo de parada do motor move-se livremente e se a alavanca de parada do motor funciona corretamente.

1. Verifique o óleo. Consulte o manual do operador do motor.

2. Abasteça o tanque de combustível com gasolina comum

sem chumbo. Consulte “Como preparar o motor”.

3. Verifique se o cabo da vela de ignição está conectado à

4. (Figura 12) Motores com escorvador: Para a maioria

das condições de temperatura, empurre com firmeza o bulbo do escorvador (E) três vezes. Em temperatura mais fria, podem ser necessárias mais vezes adicional. Um motor aquecido normalmente não requer este procedimento. Cada vez que você empurrar o botão do escorvador, aguarde por dois segundos. NOTA: Quando der partida num motor pela primeira vez, empurre a bulbo do escorvador cinco vezes. NOTA: Um excesso de bombeamento pode afogar o carburador com combustível. Consulte o tópico “O motor não dá partida” na seção de Detecção de problemas.

5. (Figura 11) Modelos com auto-propulsor: Verifique se a

alavanca de acionamento (C) está na posição desencaixada (D).

6. (Figura 13) Pare atrás do cortador. Use uma mão para

segurar a alavanca de parada do motor (A) na posição de operação, conforme é mostrado. Use a outra mão para segurar a corda de partida retrátil (F).

7. Puxe lentamente a corda da partida retrátil até sentir resistência, sem seguida puxe rapidamente para dar partida

no motor. Retorne lentamente a corda de partida retrátil.

8. Se o motor não der partida em 5 ou 6 tentativas, consulte

a seção de Detecção de problemas.

Antes de operar o cortador AVISO: Verifique as condições do saco de grama para ver se está gasto ou deteriorado. Se for o caso, substitua as peças somente com peças de reposição aprovadas de fábrica. Para encher por completo o saco de grama, opere o motor com o controle de aceleração (se equipado) na posição rápido. S Para encher por completo o saco de grama (se equipado), opere o motor com o controle de aceleração na posição fast (rápido). S Certifique-se de que o saco de grama (se houver) está montada adequadamente. S Verifique as condições do saco de grama para ver se está gasto ou deteriorado. Se for o caso, substitua as peças somente com peças de reposição aprovadas de fábrica. Como ajustar a altura de corte AVISO: A lâmina irá girar quando o motor for acionado. Antes de trocar a altura de corte, desconecte o cabo da vela de ignição e mantenha-o afastado da vela. Modelos com ajustes de roda individual (Figura 15) Para mudar a altura de corte, mova a posição do braço de ajuste (A) em cada roda conforme as instruções a seguir.

1. Desencaixe o braço do ajuste (A).

2. Mova o braço de ajuste para outra posição.

3. Verifique se cada braço de ajuste está na mesma posição

de forma que o cortador faça cortes uniforme. Modelos com ajuste de alavanca simples (Figuras 16 e 17) Para alterar a altura do corte, mova a posição do braço de ajuste (B) conforme é mostrado.

1. Desencaixe o braço de ajuste (B).

2. Mova o braço de ajuste para outra posição.

Como esvaziar o saco de grama AVISO: Antes de retirar o saco de grama, pare o motor. Antes de retirar qualquer grama do alojamento do cortador, desconecte o cabo da vela de ignição e mantenha-o afastado da vela.

1. (Figura 7) Levante a porta traseira (A).

2. Segure o punho (B) do saco de grama. Suspensa a estrutura de montagem (C) sobre o pino giratório da porta

3. (Figura 13) Esvazie a grama do saco (E).

Dicas de corte Alguns modelos tem um acessório espalhador opcional. Se o acessório espalhador estiver instalado, a grama é cortada finamente e irá renovar-se com facilidade. Como os nutrientes são devolvidos ao solo, o gramado irá precisar de menos fertilizante.

As dicas a seguir irão aumentar o desempenho e melhorar a aparência da grama. S A grama deve estar seca. Se estiver molhada, será difícil cortar e isso formará massas pesadas de grama. S A grama não deve estar muito alta. A altura máxima para cortar com eficiência é de 9,8 cm. Defina os ajustes de altura de forma que apenas a terceira parte superior da grama seja cortada. S Se a grama tiver mais de 9,8 cm de altura, serão necessários dois cortes. Para o primeiro, defina os ajustes de altura na posição mais alta. Depois, abaixe os ajustes de altura para o segundo corte. S Mantenha a extremidade da lâmina afiada. Uma lâmina que não é afiada fará com que as extremidades da grama fiquem marrom. S Limpe a parte inferior do alojamento do cortador de grama. Se a grama ou outros resíduos se acumularem na parte inferior do alojamento, o desempenho será reduzido. Para melhorar a qualidade do corte, tente o seguinte: S aumente a altura de corte S corte com maior freqüência S utilize em uma velocidade mais lenta S reduza a largura de corte S altere a direção S cortar uma segunda vez Manutenção Manutenção do motor As ilustrações e adesivos começam na página 1. Use a seção de manutenção a seguir para manter sua unidade em boas condições de funcionamento. Antes de dar partida no motor, leia este manual e também o manual do operador do motor. Todas as informações de manutenção para o motor estão no manual do operador. AVISO: Antes de fazer uma inspeção, ajuste, ou reparo, desconecte o cabo da vela de ignição e mantenha-o afastado da vela. Tombamento do motor (Figura 14) Cuidado: Não tombe o motor com a vela de ignição para baixo. Quando você fizer manutenção no motor, inspecione a lâmina ou limpar a parte inferior do alojamento do cortador; lembre-se de sempre tombar o motor com a vela de ignição para cima. Transportar ou tombar o motor com a vela de ignição para baixo terá as seguintes conseqüências: S partida difícil S motor fumando S mau funcionamento da vela de ignição. S saturação de óleo ou combustível do filtro de ar Lubrificação

1. Para obter o melhor desempenho, lubrifique as rodas e os

pontos de giro com óleo motor a cada 25 horas.

2. Para lubrificar o motor, consulte o manual do operador do

motor. BRIGGSandSTRATTON.COM NOTA: Não lubrifique o cabo de parada do motor. Lubrificantes danificam o cabo e o impedem que se mova livremente. Substitua o cabo se estiver torto ou danificado. Como limpar o alojamento do cortado de grama AVISO: A lâmina irá girar quando o motor estiver acionando. Antes de limpar o alojamento do cortador de grama, pare o motor e desconecte o cabo da vela de ignição e mantenha-o afastado da vela. Se houver acúmulo de grama ou outros resíduos no fundo do alojamento do cortador, o desempenho ficará reduzido. Após cortar a grama, limpe o alojamento do cortador conforme as instruções a seguir.

2. Desconecte o cabo da vela de ignição.

3. Limpe a parte de cima e de baixo do alojamento do cortador.

Como remover a correia de acionamento Para remover ou fazer manutenção da correia de acionamento, leve o cortador a um representante de serviço aprovado. Como ajustar o cabo de acionamento (Figura 19) AVISO: Antes de ajustar o cabo de acionamento, libere a alavanca de parada do motor e aguarde que o motor pare. Se o sistema de acionamento não encaixar e desencaixar corretamente, verifique o punho para saber se está montado corretamente. Verifique se todas as peças estão em boas condições, não estão quebradas ou tortas e se todos os firmadores estão apertados. As peças gastas alteram o desempenho do sistema de acionamento. Quando você corta a grama alta e espessa ou em encostas, o sistema de acionamento pode deslizar se o cabo de acionamento estiver muito frouxo. Caso ele deslize, ajuste conforme é indicado a seguir ou leve o cortador de grama a um centro de serviço autorizado.

1. (Figura 19) Se o sistema de acionamento deslizar, gire o

ajuste do cabo (A) uma vez na direção mostrada na ilustração. Opere o cortador e teste o sistema de acionamento.

2. Se o sistema de acionamento ainda deslizar, gire o ajuste

do cabo uma vez mais para encurtar o cabo. Novamente, teste o sistema de acionamento.

3. Repita o ajuste e teste até que o sistema de acionamento

4. Antes de começar a cortar grama, verifique se o sistema

de acionamento irá desencaixar corretamente e se o cortador irá parar. Se o sistema de acionamento não desencaixar, leve o cortador a um centro de serviço autorizado antes de utilizar o cortador. Manutenção da lâmina (Figura 20) AVISO: Antes de inspecionar a lâmina (B) ou o adaptador da lâmina (E), desconecte o cabo da vela de ignição e mantenha-o afastado da vela. Se a lâmina atingir um objeto, pare o motor. Desconecte o cabo para a vela de ignição. Verifique se a unidade foi danificada. Verifique a lâmina com freqüência (B) para ver se está gasta ou danificada com rachaduras. Verifique com freqüência o parafuso (A) que sustenta a lâmina. Mantenha-o apertado. Se a lâmina atingir um objeto, pare o motor. Desconecte o cabo da vela de ignição. Verifique o adaptador da lâmina (E) para saber se há danos. Verifique se há uma lâmina torta ou danificada, muito gasta ou qualquer outro tipo de dano. Antes de operar o equipamento, as peças danificadas devem ser substituídas por peças de reposição de fábrica. Por segurança, substitua a lâmina a cada dois anos. Mantenha a extremidade da lâmina afiada. Uma lâmina que não está afiada fará com que as extremidades da grama fiquem marrom. Para remover ou fazer a manutenção da lâmina, leve o cortador a um representante de serviço aprovado. Verificar o nível do corte (Figura 20) Teste a unidade em uma pequena área. Se a altura do corte não estiver uniforme ou se a grama cortada não for descarregada ou não está cortada por igual, consulte a seção de Solução de problemas. Armazenamento do punho recolhível CUIDADO: Cuidado quando dobrar ou suspender o punho. Não danifique os cabos. Um cabo entortado não irá funcionar corretamente. Antes de usar a unidade, substitua um cabo entortado ou danificado. Como recolher o punho

1. (Figura 21) Em modelos cm botões (A), solte os botões

giratórios (A) que seguram o punho superior (B) no punho inferior (C). CUIDADO: Quando você recolher ou suspende o punho, verifique se os cabos não estão presos entre os punhos superior e inferior ou em torno dos firmadores do punho.

2. (Figura 22) Gire o punho superior (B) na direção da parte

3. Empurre para dentro das extremidades do punho inferior

4. Gire o punho para frente sobre o motor conforme é mostrado. Verifique se os cabos não estão danificados.

Como suspender o punho

1. (Figura 22) Puxe o punho inferior (C) de volta até que

suas extremidades fiquem travadas na posição de operação. Em seguida, prenda com fixadores.

2. Levante o punho superior (B) na posição do operador.

3. (Figura 21) No modelo com botões (A), aperte os botões.

Como preparar o cortador para ser armazenado AVISO: Não remova a gasolina quando estiver dentro de um local fechado, próximo a uma chama ou enquanto estiver fumando. Os vapores da gasolina podem causar uma explosão ou um incêndio.

1. Drene o tanque de combustível.

2. Deixe o motor funcionar até que a gasolina acabe.

3. Drene o óleo do motor aquecido. Encha o cárter do motor

4. Remova a vela de ignição do cilindro. Coloque uma onça

de óleo (30 ml) no cilindro. Puxe lentamente a corda de partida retrátil de forma que o óleo proteja o cilindro. Instale uma nova vela de ignição no cilindro.

do cilindro e o alojamento do motor.

7. Limpe por completo o cortador de grama para proteger a

8. Coloque a unidade em um local fechado que tenha boa

9. Verifique se o saco de grama está vazio. Qualquer grama

residual no saco durante o armazenamento danificará a bolsa. Como solicitar peças de reposição Use somente peças de reposição aprovadas ou autorizadas pelo fabricante. Não use anexos ou acessórios que não foram especificamente recomendados para este produto. Para obter peças de reposição adequadas, você deve fornecer o número do modelo, localizado na placa de nome do produto. Ao fazer pedidos, as seguintes informações são necessárias: S Número do modelo S Número de série S Número da peça S Quantidade Caso não seja possível obter peças ou serviço de manutenção na maneira descrita acima, entre em contato com: Briggs & Stratton UK Ltd Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM Detecção de problemas O motor não dá partida.

1. Verifique se o tanque de combustível está abastecido

com gasolina limpa. Não use gasolina velha.

2. Com o motor frio, pressione o botão do escorvador (opcional em alguns modelos) cinco vezes.

3. Verifique se o cabo da vela de ignição está conectado à

4. Ajuste o carburador. Consulte o manual do operador do

5. Há muita gasolina no cilindro do motor. Remova e seque

a vala de ignição. Puxe a corda de partida retrátil várias vezes. Instale a vela de ignição. Conecte o cabo à vela. Dê partida no motor.

6. O motor apresenta dificuldades de dar partida em grama

pesada ou alta. Mova o cortador para uma superfície limpa e seca.

7. Verifique se a alavanca de parada do motor está na posição de operação.

8. Verifique se a válvula de combustível está na posição

ON. Consulte o manual do operador do motor.

2. Verifique o cabo de parada do motor. Substitua o cabo se

estiver dobrado ou danificado. O desempenho do motor está ruim.

1. Verifique a altura das definições de corte. Aumente a altura de corte se a grama estiver alta.

2. Verifique a parte inferior da caixa da lâmina. Limpe a caixa da lâmina de grama e outros resíduos.

3. Verifique o cabo para a vela de ignição. Verifique se o

cabo está conectado.

6. Verifique a folga da vela de ignição. Ajuste-a para 0,76

7. Verifique a quantidade de óleo no motor. Encha com óleo,

8. Verifique o purificador de ar. Consulte o manual do operador do motor.

9. A gasolina está ruim. Drene e limpe o tanque de combustível. Encha o tanque com gasolina limpa.

1. A lâmina não está equilibrada. Remova a lâmina e substitua por uma lâmina de reposição de fábrica.

2. Verifique se a lâmina está torta ou quebrada. Uma lâmina

quebrada é perigosa e deve ser substituída.

3. Verifique o adaptador da lâmina. Substitua um adaptador de lâmina quebrado.

4. Se a vibração continuar, leve o cortador a um centro de

serviço autorizado. A grama não é descarregada corretamente.

1. Limpe a parte inferior do alojamento do cortador de grama.

2. Verifique se há alguma lâmina muito gasta. Remova e

afie a lâmina. Por segurança, substitua a lâmina a cada dois anos por outra lâmina de reposição de fábrica. A grama não está sendo cortada uniformemente.

1. Verifique o ajuste de altura de cada roda. O ajuste de

altura deve estar no mesmo nível em todas as rodas.

2. Verifique se a lâmina está afiada.

3. Verifique se a lâmina está torta ou quebrada. Uma lâmina

danificada é perigosa e deve ser substituída.

4. Verifique se o adaptador da lâmina está quebrado. Substitua o adaptador da lâmina quebrado.

5. Mova o controle do acelerador (se equipado) para a posição de rápido ou partida.

6. Verifique o controle do acelerador (se equipado). Verifique

se o controle do acelerador não está na posição de afogamento.

7. Mova o controle do acelerador (se equipado) para a posição de rápido. Verifique a velocidade do motor de acordo

com o manual do operador do motor. BRIGGSandSTRATTON.COM

Em vigor em 09/07 GARANTIA LIMITADA A Briggs & Stratton Power Products Group, LLC reparará ou substituirá, gratuitamente, qualquer componente (ou componentes) do produto que estejam defeituosos em material ou em mão-de-obra ou em ambos. Todos os custos de transporte do produto enviado para reparo ou substituição, na cobertura desta Garantia, ficarão a cargo do comprador. Esta garantia está em vigor durante os períodos de tempo e sujeita às condições estabelecidas abaixo. Para assistência sob garantia, localize o Centro de Serviço Autorizado mais próximo, no mapa de localização em www.murray.com. Não há outra garantia expressa. As garantias implícitas, incluindo aquelas de comercialização e adequação para um determinado fim, são limitadas ao período de tempo de um ano, ou o tempo permitido por lei. Toda e qualquer garantia implícita está excluída. A responsabilidade por danos conseqüenciais sob toda e qualquer garantia está excluída na extensão permitida por lei. Alguns países ou estados não permitem limitações no tempo de duração de garantias implícitas, e outros países ou estados não permitem exclusão ou limitação de danos conseqüenciais ou acidentais, portanto a limitação e exclusão acima podem não se aplicar. Esta garantia dá direitos legais específicos e o consumidor pode também ter outros direitos que variam de país para país ou de estado para estado. Tipo de Produyo Cortador de grama comum

Uso Residencial 2 anos Uso Comercial 90 dias O prazo de garantia inicia-se na data da compra feita pelo primeiro consumidor ou usuário final comercial ou pelo consumidor de varejo, sendo válido pelo período especificado na tabela anterior. ”Uso por consumidor” significa uso pessoal residencialpor um consumidor de varejo. ”Uso comercial” refere-se às demais utilizações, incluindo aquelas para propósitos comerciais, geração de renda ou aluguel. É preciso observar, para fins desta garantia, que caso um produto comprado como ”Uso por Consumidor”, for utilizado, em algum momento, comercialmente, então a partir dessa data ele passará a ser tratado como Uso Comercial. Não é necessário o registro da garantia para obtê-la. Guarde seu comprovante de compra. Se você não apresentar o comprovante com a data de compra ao solicitar o serviço de garantia, será usada a data de fabricação do produto para calcular o prazo de garantia.

Realizaremos os serviços de manutenção na garantia, e pedimos desculpas antecipadamente por quaisquer inconveniências que venham a ocorrer. Todos os Serviços Autorizados realizam os reparos cobertos pela garantia. A maioria desses consertos estão dentro das regras de garantia expressas no Manual do Operador, mas, às vezes, podem ocorrer solicitações em não conformidade com o serviço de garantia. Por exemplo, o serviço de garantia não seria aplicável se o dano ao produto decorresse do uso incorreto, falta de manutenção constante, transporte, manuseio, estocagem ou instalação imprópria. Do mesmo modo, a garantia será invalidada se a data de fabricação ou o número de série do produto for removido ou se o produto for alterado ou modificado. Esta garantia cobre apenas materiais com defeitos ou defeitos de fabricação relacionados produtos. Para evitar desentendimentos que possam ocorrer entre o cliente e o serviço autorizado, abaixo encontram-se listadas algumas das causas de falhas no produto que a garantia não cobre. Desgaste normal: Equipamentos que funcionam com motores pequenos, assim como todos os dispositivos mecânicos, necessitam de peças e manutenção periodicamente para trabalhar bem. A garantia não cobre consertos nos quais o uso normal causou o desgaste de uma parte do produto. Instalação: Esta garantia não se aplica a produtos submetidos a instalação, alteração ou modificação indevidas ou não autorizadas. Também não cobre instalações que impeçam a partida ou causem um desempenho insatisfatório do motor. Manutenção inadequada: A vida útil deste produto depende das condições nas quais opera e do cuidado que recebe. A manutenção recomendada e os intervalos de ajuste estão expressos no Manual do Operador. Em geral, produtos como picadores de forragem, serras, máquinas rotativas para corte de grama são operados em ambientes empoeirados ou sujos, que podem causar um desgaste prematuro. Esse tipo de desgaste decorrente de sujeira, poeira ou outro material abrasivo que penetra no produto, por ser considerado de manutenção indevida, não está coberto pela garantia. A garantia também não cobrirá reparos causados por problemas de peças de substituição não originais utilizados nos produtos. Lubrificação ou combustível insuficiente e/ou incorreto: Esta garantia não cobre danos derivados do uso de combustível velho ou gasolina alterada. Avarias no motor ou em seus componentes, ou seja, câmara de combustão, válvulas, sedes de válvulas, guias de válvulas, circuitos de partida do motor queimados pelo uso de combustíveis alternativos tais como petróleo liquefeito, gás natural, não estão cobertos, a menos que o motor esteja certificado para tal uso. As peças rachadas ou quebradas decorrentes da operação do produto com óleo lubrificante insuficiente, contaminado ou de classificação incorreta, bem como componentes do produto danificados devido à falta de lubrificação também não estão cobertos. Operação imprópria: A operação adequada do produto encontra-se especificada no Manual do Operador. A garantia não cobre reparos decorrentes de: avarias por excesso de velocidade, superaquecimento ou uso do produto em áreas confinadas sem ventilação adequada; quebra por excesso de vibração proveniente da montagem frouxa do motor, lâminas cortantes frouxas ou não balanceadas, impulsores frouxos, excesso de velocidade ou virabrequim empenado devido ao choque em objetos sólidos; danos ou defeitos resultantes de acidentes, abuso, manutenção imprópria, deterioração química ou por congelamento. A garantia não cobre os danos acima citados, pois eles são considerados operações acima do limite das capacidades recomendadas no Manual do Operador. Ajuste de rotina, itens consumíveis ou ajustes: Esta garantia exclui itens consumíveis tais como óleo, correias, lâminas, anéis, filtros, etc. Outras exclusões: Reparo ou ajustes para componentes que não are foram fabricados pela Briggs & Stratton não estão cobertos. Esta garantia exclui falhas devido a fenômenos da natureza e outros eventos de força maior, que fujam ao controle dos fabricantes. Também estão excluídos os produtos usados, recondicionados e de demonstração. O serviço de garantia está disponível apenas por meio dos Centros de Serviço Autorizados. Localize o centro mais próximo em nosso mapa em BRIGGSandSTRATTON.COM.
