MXH550 - Zāles pļāvējs MURRAY - Bezmaksas lietošanas instrukcija

Produkta tips	Gājēja zāles pļāvējs, rotācijas
Zīmols	MURRAY
Modelis	MXH550
Barošana	Bezsvina benzīns
Dzinēja tips	4-taktu benzīna dzinējs (skatīt dzinēja rokasgrāmatu)
Tvertnes ietilpība	Apmēram 1,5 L (parastā aplēse)
Griešanas augstums	Regulējams, no 25 mm līdz 100 mm (maks. efektīvs 100 mm)
Griešanas platums	Apmēram 55 cm (modelis MXH550)
Piedziņas tips	Pašpiedziņas (aizmugurējie dzenošie riteņi) vai stumjamais atkarībā no versijas
Griešanas sistēma	Rotējošs asmens zem korpusa, mulčēšanas iespēja ar smalcinātāja aizbāzni
Savākšana	Noņemams aizmugurējais zāles savācējs
Augstuma regulēšana	Individuāls katram ritenim vai vienota vadība atkarībā no modeļa
Roktura salocīšana	Jā, kompaktai uzglabāšanai
Eļļošana	Ik pēc 25 stundām: riteņi un eņģes ar motoreļļu
Asmens nomaiņa	Ik pēc 2 gadiem, izmantot oriģinālo detaļu
Garantijas periods	Privātai lietošanai: 2 gadi; profesionālai lietošanai: 90 dienas
Svars	Apmēram 30 kg (aplēse līdzvērtīgam modelim)
Izmēri (G x P x A)	Apmēram 150 x 55 x 100 cm (aplēse)
Drošība	Dzinēja apturēšanas svira, aizmugures deflektors, aizsardzība pret šļakatām
Rezerves daļas	Izmantot oriģinālās daļas, norādīt modeļa un sērijas numuru
Paredzētais lietojums	Privāts dārzs, zāles augstums < 15 cm
Trokšņa līmenis	Apmēram 90 dB(A) (aplēse)

Bieži uzdotie jautājumi - MXH550 MURRAY

Kā iedarbināt MURRAY MXH550 zāles pļāvēja dzinēju?

Pārliecinieties, ka eļļas un benzīna līmenis ir pareizs. Aukstam dzinējam nospiediet degvielas sūkni 3 reizes (5 reizes jaunam dzinējam). Novietojiet dzinēja apturēšanas sviru darba stāvoklī. Lēnām velciet palaišanas rokturi līdz pretestībai, tad ātri pavelciet. Ļaujiet tam lēnām atgriezties.

Kā regulēt griešanas augstumu?

Pirms jebkādas regulēšanas izslēdziet dzinēju un atvienojiet aizdedzes sveces vadu. Modeļiem ar individuālu regulēšanu pārvietojiet katru regulēšanas sviru (A) vienā pozīcijā. Modeļiem ar vienotu vadību pārvietojiet sviru (B) vēlamajā pozīcijā. Pārliecinieties, ka visi riteņi ir vienādā augstumā.

Kā uzstādīt zāles savācēju?

Ievietojiet rāmi maisā (5. attēls). Piestipriniet sprādzes pie rāmja. Paceliet aizmugures deflektoru, iespiediet maisa āķus uz deflektora pagrieziena ass, tad aizveriet deflektoru. Pārbaudiet, vai āķi ir pareizi novietoti.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet benzīna līmeni (svaigs benzīns), aizdedzes sveces vada savienojumu, atvērtu degvielas krānu. Ja dzinējs ir applūdis, izņemiet aizdedzes sveci, nosusiniet to, vairākas reizes pavelciet palaišanas virvi, tad ievietojiet sveci atpakaļ. Pārliecinieties, ka dzinēja apturēšanas svira ir ieslēgta pozīcijā.

Kā uzturēt griešanas asmeni?

Regulāri pārbaudiet nodilumu un plaisas. Ik pēc diviem gadiem nomainiet asmeni pret oriģinālo daļu. Ja asmens ir notrulinājies, uzasiniet to. Pirms jebkādas darbības izslēdziet dzinēju un atvienojiet aizdedzes sveces vadu. Labi pievelciet stiprinājuma skrūvi.

Kā salocīt rokturi uzglabāšanai?

Atskrūvējiet roktura augšdaļas spārnu uzgriežņus. Nolokiet augšdaļu atpakaļ, tad salieciet rokturi uz priekšu pāri dzinējam. Uzmanieties, lai nesaspiestu kabeļus. Lai paceltu, veiciet pretējās darbības.

Kādi ir būtiskākie drošības norādījumi?

Vienmēr valkājiet aizsargbrilles, cimdus un slēgtus apavus. Turiet bērnus un dzīvniekus prom. Nepļaujiet nogāzes, kas pārsniedz 10° (vai 15° atkarībā no modeļa). Neturiet rokas pie rotējoša asmens. Pirms atstāšanas izslēdziet dzinēju.

Kādu eļļu izmantot dzinējam?

Skatiet dzinēja rokasgrāmatu. Parasti izmantojiet SAE 30 vai 10W-30 eļļu ar SG vai augstāku kvalitāti. Dzinējs tiek piegādāts bez eļļas; pievienojiet pirms pirmās lietošanas. Regulāri pārbaudiet līmeni.

Kā iztukšot degvielas tvertni?

Veiciet iztukšošanu ārpus telpām, prom no liesmām. Ļaujiet dzinējam darboties, līdz tas apstājas degvielas trūkuma dēļ, vai izmantojiet sifonu. Uzglabājiet benzīnu apstiprinātā traukā. Nesmēķējiet. Sīkākai informācijai skatiet rokasgrāmatu.

Kā tīrīt pļāvēja korpusu?

Pēc katras lietošanas izslēdziet dzinēju un atvienojiet aizdedzes sveces vadu. Notīriet korpusa augšpusi un apakšpusi ar suku vai ūdens strūklu (izvairieties no sveces). Noņemiet zāli un netīrumus, lai saglabātu veiktspēju.

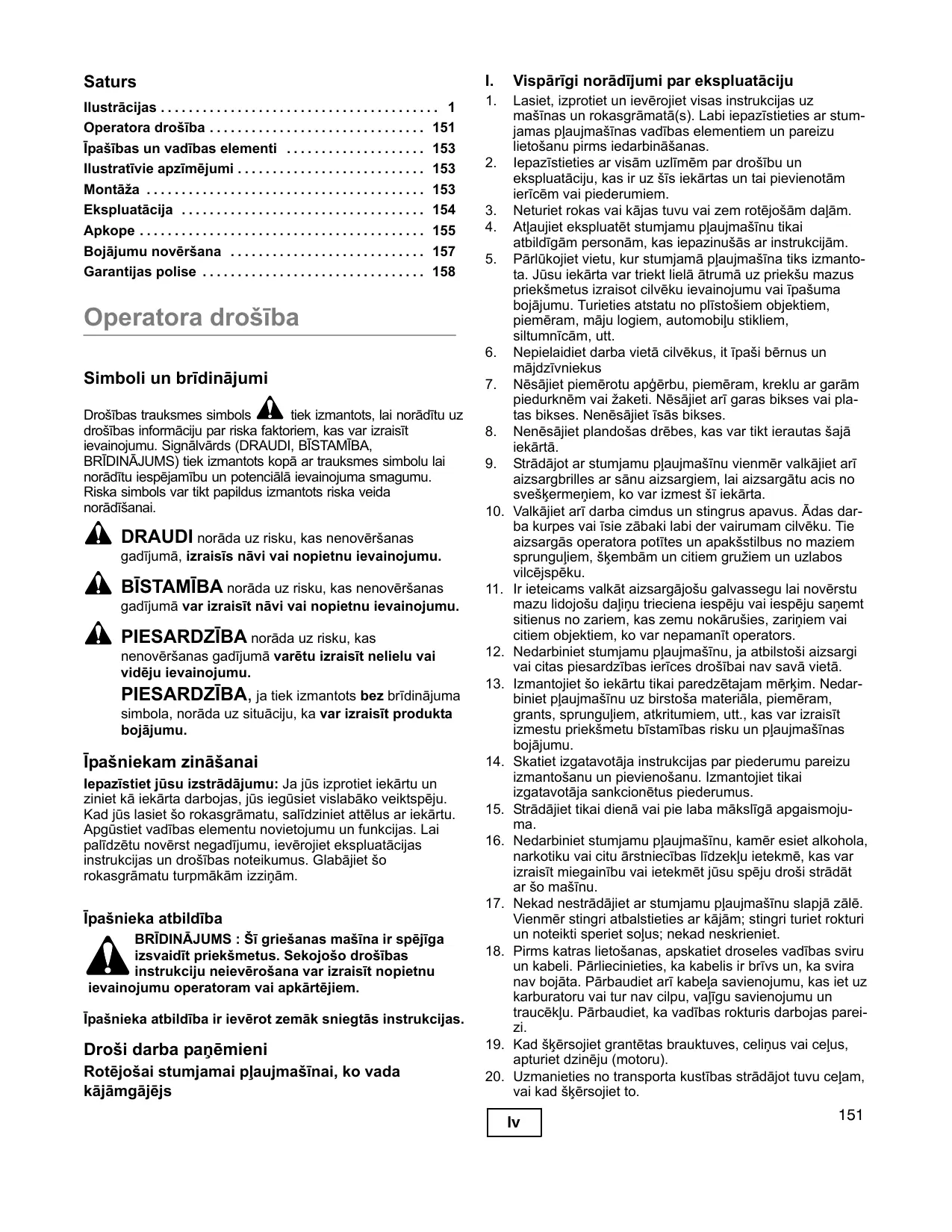

LIETOŠANAS INSTRUKCIJA MXH550 MURRAY

Operatora drošība 151

Īpašības un vadības elementi 153

Ilustratīvie apzīmējumi 153

Montāža 153

Ekspluatācija 154

Apkope 155

Bojājumu novēršana 157

Garantijas polise 158

Operatora drošība

Simboli un brīdinājumi

Drošības trauksmes simbols tiek izmantots, lai norādītu uz drošības informāciju par riska faktoriem, kas var izraisīt ievainojumu. Signālvārds (DRAUDI, BĪSTAMIBA, BRĪDINĀJUMS) tiek izmantots kopā ar trauksmes simbolu, lai norādītu iespējamību un potenciālā ievainojuma smagumu. Riska simbols var tikt papildus izmantots riska veida norādīšanai.

DRAUDI norāda uz risku, kas, ja netiek novērsts, izraisa nāvi vai nopietnu ievainojumu.

BĪSTAMIBA norāda uz risku, kas, ja netiek novērsts, var izraisīt nāvi vai nopietnu ievainojumu.

PIESARDZĪBA norāda uz risku, kas, ja netiek novērsts, varētu izraisīt nelielu vai vidēju ievainojumu.

PIESARDZĪBA, ja tiek izmantots bez brīdinājuma simbola, norāda uz situāciju, kas var izraisīt produkta bojājumu.

Ipašniekam zināšanai

Iepazīstiet jūs izstrādājumu: Ja jūs izprotiet iekārtu un ziniet, kā iekārta darbojas, jūs iegūsiet vislabāko veiktspēju. Kad jūs lasiet šo rokasgrāmatu, salīdziniet attēlus ar iekārtu. Apskatiet vadības elementu novietojumu un funkcijas. Lai palīdzētu novērst negadījumu, ievērojiet ekspluatācijas instrukcijas un drošības noteikumus. Glabājiet šo rokasgrāmatu turpmākām izziņām.

Īpašnieka atbildība

BRĪDINĀJUMS: Šī griešanas mašīna ir spējīga izsvaidīt priekšmetus. Sekojošo drošības instrukciju neievērošana var izraisīt nopietnu

ievainojumu operatoram vai apkārtējiem.

Īpašnieka atbildība ir ievērot zemāk sniegtās instrukcijas.

Droši darba paņēmieni

Rotējošai stumjamai pļaujmašīnai, ko vada kājāmgājējs

I. Vispārīgi norādījumi par ekspluatāciju

1. Lasiet, izprotiet un ievērojiet visas instrukcijas uz mašīnas un rokasgrāmatas(-ām). Labi iepazīstieties ar stumjamas pļaujmašīnas vadības elementiem un pareizu lietošanu pirms iedarbināšanas.
2. Iepazīstieties ar visām uzlīmēm par drošību un ekspluatāciju, kas ir uz šīs iekārtas un tai pievienotām ierīcēm vai piederumiem.
3. Neturiet rokas vai kājas tuvu vai zem rotējošām daļām.
4. Atļaujiet ekspluatēt stumjamu pļaujmašīnu tikai atbildīgām personām, kas iepazinušās ar instrukcijām.
5. Pārlūkojiet vietu, kur stumjamā pļaujmašīna tiks izmantota. Jūsu iekārta var triekt lielā ātrumā uz priekšu mazus priekšmetus, izraisot cilvēku ievainojumu vai īpašuma bojājumu. Turieties atstatus no plīstošiem objektiem, piemēram, māju logiem, automobiļu stikliem, siltumnīcām, utt.
6. Nepielaidiet darba vietā cilvēkus, it īpaši bērnus un mājdzīvniekus
7. Nēsājiet piemērotu apģērbu, piemēram, kreklu ar garām piedurknēm vai žaketi. Nēsājiet arī garas bikses vai platas bikses. Nenēsājiet tāsās bikses.
8. Nenēsājiet plandošas drēbes, kas var tikt ieķertas šajā iekārtā.
9. Strādājot ar stumjamo pļaujmašīnu, vienmēr valkājiet arī aizsargbrilles ar sānu aizsargiem, lai aizsargātu acis no svešķermeņiem, ko var izmest šī iekārta.
10. Valkājiet arī darba cimdus un stingrus apavus. Ādas darba kurpes vai cieti zābaki labi der vairumam cilvēku. Tie aizsargās operatora potītes un apakšstilbus no maziem sprunguļiem, šķembām un citiem gružiem un uzlabos vilces spēku.
11. Ir ieteicams valkāt aizsargājošu galvassegu, lai novērstu mazu lidojošu daļiņu trieciena iespēju vai iespēju saņemt sitienus no zariem, kas zemu nokārušies, zariņiem vai citiem objektiem, ko var nepamanīt operators.
12. Nedarbiniet stumjamo pļaujmašīnu, ja atbilstoši aizsargi vai citas piesardzības ierīces drošībai nav savā vietā.
13. Izmantojiet šo iekārtu tikai paredzētajam mērķim. Nedarbiniet pļaujmašīnu uz birstoša materiāla, piemēram, grants, sprunguļiem, atkritumiem utt., kas var izraisīt izmestu priekšmetu bīstamības risku un pļaujmašīnas bojājumu.
14. Skatiet izgatavotāja instrukcijas par piederumu pareizu izmantošanu un pievienošanu. Izmantojiet tikai izgatavotāja sankcionētus piederumus.
15. Strādājiet tikai dienā vai pie laba mākslīgā apgaismojuma.
16. Nedarbiniet stumjamo pļaujmašīnu, kamēr esat alkohola, narkotiku vai citu ārstniecības līdzekļu ietekmē, kas var izraisīt miegainību vai ietekmēt jūsu spēju droši strādāt ar šo mašīnu.
17. Nekad nestrādājiet ar stumjamo pļaujmašīnu slapjā zālē. Vienmēr stingri atbalstieties ar kājām; stingri turiet rokturi un noteikti speriet soļus; nekad neskrieniet.
18. Pirms katras lietošanas apskatiet droseles vadības sviru un kabeli. Pārliecinieties, ka kabelis ir brīvs un ka svira nav bojāta. Pārbaudiet arī kabeļa savienojumu, kas iet uz karburatoru, vai tur nav cilpu, vaļīgu savienojumu un traucēkļu. Pārbaudiet, ka vadības rokturis darbojas pareizi.
19. Kad šķērsojat grantētas brauktuves, celiņus vai ceļus, apturiet dzinēju (motoru).
20. Uzmanieties no transporta kustības, strādājot tuvu ceļam vai kad šķērsojat to.
21. Apturiet dzinēju (motoru), kad vien jūs atstājat iekārtu. Pirms tīrīšanas, labošanas vai apskates, pārliecinieties, ka visas kustīgās daļas ir apstājušās. Ļaujiet dzinējam atdzist, atvienojiet aizdedzes sveces vadu, novietojiet šo vadu atstatus no aizdedzes sveces.
22. Ja iekārta sāk pārāk stipri vibrēt, apturiet dzinēju (motoru), atvienojiet aizdedzes sveces vadu un nodrošiniet, lai tas nepieskaras aizdedzes svecei. Nekavējoties pārbaudiet iemeslu. Vibrācija parasti ir brīdinājums par bojājumu.
23. Pēc trieciena pret svešu objektu, apturiet dzinēju (motoru). Noņemiet vadu no aizdedzes sveces. Apskatiet, vai stumjamā pļaujmašīna nav bojāta. Ja tā ir bojāta, pirms palaišanas un darbināšanas salabojiet stumjamo pļaujmašīnu.
24. Regulāri apskatiet stumjamo pļaujmašīnu. Pārliecinieties, ka daļas nav salocītas, bojātas vai kļuvušas vaļīgas.
25. Nekad neceliet augšā vai nenesiet stumjamo pļaujmašīnu, kad dzinējs darbojas.
26. Jāizvairās no ilgstošas ar benzīna dzinēju darbināmas iekārtas trokšņa un vibrācijas iedarbības. Strādājiet ar pārtraukumiem un/vai valkājiet ausu aizsargus no dzinēja trokšņa, kā arī biezus darba cimdus, lai samazinātu vibrāciju rokās.

II. Darbs slīpumā

Slīpumi ir galvenais faktors paslīdēšanas un krišanas negadījumos, kas var izraisīt nopietnu ievainojumu. Visi slīpumi prasa papildu uzmanību. Ja jūs nejūtaties uz slīpuma labi, neplaujiet slīpumā.

Veiciet pļaušanu šķērsām pa slīpumu; nekad augšup un lejup.

Veiciet objektu, piemēram, laukakmeņu, lielu zaru, utt., novākšanu.

Aplūkojiet, vai nav caurumu, riteņu grāvju vai pauguru. Gara zāle var noslēpt šķēršļus.

Neveiciet pļaušanu tuvu pēkšņam kritumam, grāvjiem vai dambjiem. Operators var zaudēt atbalstu kājām vai līdzsvaru.

Neveiciet pļaušanu ļoti stāvos slīpumos.

Neplaujiet ļoti stāvus slīpumus (maksimums 15 grādi) vai vietas, kur zeme ir ļoti nelīdzena. Pievērsiet īpašu uzmanību tur, kur izmainās slīpuma virziens.

Neveiciet pļaušanu slapjā zālē. Samazināts atbalsts kājām var izraisīt paslīdēšanu.

III. Bērni

Ja operators nav modrs par bērnu klātbūtni, var notikt traģiski negadījumi. Bērnus parasti piesaista pļaujmašīna un pļaušanas darbs. Nekad nepieļaujiet varbūtību, ka bērni paliks tur, kur jūs tos redzējāt pēdējo reizi.

1. Nepielaidiet pļaušanas vietā bērnus un atstājiet tos vērīga atbildīga pieaugušā cilvēka aprūpē.
2. Esiet modrs un izslēdziet stumjamo pļaujmašīnu, ja apgriešanās vietā ienāk bērni.
3. Pirms apgriešanās un braucot atpakaļ, skatieties atpakaļ un uz leju, lai pamanītu mazus bērnus.
4. Nekad neļaujiet bērniem darbināt stumjamo pļaujmašīnu.
5. Esiet īpaši piesardzīgs, tuvojoties nepārskatāmiem stūriem, krūmājiem, kokiem vai citiem objektiem, kas var redzamību padarīt neskaidru.

IV. Apkalpošana

1. Esiet īpaši piesardzīgs, rīkojoties ar benzīnu un citām degvielām. Tās ir viegli uzliesmojošas un to tvaiki ir eksplozīvi.

a. Izmantojiet tikai sankcionētu tvertni. b. Nekad nenoņemiet benzīna vāciņu vai nepielejiet degvielu, kad dzinējs strādā. Pirms uzpildīt degvielu, ļaujiet dzinējam atdzist. Nesmēķējiet. c. Nekad neuzpildiet degvielu telpās. d. Nekad neuzglabājiet mašīnu vai degvielas tvertni telpu iekšpusē, kur ir atklāta liesma, piemēram, ūdens sildītājs. e. Ja degvielas tvertni jāizlej, to jādara ārpus telpām. Izlieto degvielu jāuzglabā īpašā tvertnē, kas speciāli paredzēta degvielas uzglabāšanai, vai arī no tās piesardzīgi jāatbrīvojas. f. Vecā eļļa un benzīns rūpīgi jāielej tvertnēs, kuras īpaši paredzētas eļļai un benzīnam. g. Piepildītas tvertnes rūpīgi jātransportē uz savākšanas centru pareizai otrreizējai pārstrādei.

1. Nekad nedarbiniet dzinēju telpās vai, atrodoties noslēgtā vietā.
2. Nekad neveiciet regulēšanas vai labošanas darbus, kad dzinējs (motors) strādā. Atvienojiet aizdedzes sveces vadu un turiet šo vadu atstatu no sveces, lai nepieļautu dzinēja nejaušu iedarbošanos (izņemiet aizdedzes atslēgu, ja ir elektriska iedarbināšana). Kad jūs veiciet regulēšanas vai labošanas darbus, vienmēr valkājiet acu aizsargu.
3. Bieži pārbaudiet, vai pietiekami cieši pievilktas dzinēja montāžas bultskrūves.
4. Sekojiet, lai visi uzgriežņi un bultskrūves būtu pievilkti, un uzturiet iekārtu labā stāvoklī. Ja daļas tiek nomainītas, pārliecinieties, ka montēšanas stiprinātāji ir pievilkti.
5. Nekad neizdariet labojumus drošības ierīcēs. Regulāri pārbaudiet, vai tās darbojas pareizi.
6. Kad veiciet stumjamās pļaujmašīnas apkalpošanu vai labošanu, negrieziet mašīnu otrādi vai uz augšu, ja vien nav īpaši norādīts rokasgrāmatā to darīt. Apkalpošanas un labošanas procedūras var tikt veiktas stumjamai pļaujmašīnai esot normālā stāvoklī. Dažas procedūras ērtāk veikt, ja mašīna ir pacelta uz paaugstinājuma vai darbgalda virsmas.
7. Lai samazinātu uzliesmošanas risku, no stumjamās pļaujmašīnas notīriet zāli, lapas vai citus sanesušos gružus. Notīriet izšļakstīto eļļu vai degvielu. Pirms uzglabāšanas ļaujiet stumjamai pļaujmašīnai atdzist.
8. Ja jūs esat skāris kādu priekšmetu, apturiet un apskatiet iekārtu. Pirms atkārtotas palaišanas salabojiet, ja nepieciešams.
9. Pirms tīrīšanas, labošanas vai regulēšanas vienmēr atvienojiet aizdedzes sveces vadu.
10. Nepārskanojiet dzinēja regulatora iestatījumu vai nepalieliniet dzinēja ātrumu.
11. Tīriet un nomainiet drošības instrukciju uzlīmes, kad tas nepieciešams.
12. Lai izsargātos no dzinēja pārkaršanas, vienmēr uzmontējiet dzinēja gaisa filtru un tīriet to.
13. Pirms uzglabāšanas apskatiet stumjamo pļaujmašīnu.
14. Izmantojiet tikai oriģinālas iekārtas vai autorizētas nomaiņas daļas.
15. Nomainiet griešanas asmeni tikai ar rūpnīcas sankcionētu daļu.

Apraksts

Stumjamā zālāja pļaujmašīna ir rotējoša pļaujmašīna ar dzinēju. Dzinējs piedzen zem korpusa esošos griezējasmeņus. Asmens paceļ un nogriež zāli. Griešanas augstumu var regulēt, lai izveidotu zālājam vēlamo veidolu. Noplautās zāles gabaliņi vai nu tiek savākti aizmugurē piestiprinātā zāles maisā, vai, dažos modeļos, izmantoti tieši zālāja mēslošanai. Noplautās zāles izmantošana mēslošanai pazīstama kā "mulčešana". Stumjamiem modeļiem vajadzīgs operators, kas stumj pļaujmašīnu. Pašgājējiem modeļiem ir aizmugures riteņu sistēma, kas padara pļaušanu vieglāku.

Paredzētais pielietojums/Pielietojuma robežas

Stumjamā zālāja pļaujmašīna ir paredzēta zālāja zāles griešanai. Visāda citāda izmantošana nav pieļaujama. Tā nav paredzēta, lai grieztu zāli garāku par 15 cm vai zāli, kurā ieaugušas garas nezāles. Šī zālāja pļaujmašīna ir piemērota tikai personiskai izmantošanai mājas dārzā. Tā nav piemērota zāles griešanai sabiedriskos parkos vai spēļu laukumos.

Īpašības un vadības elementi

(1. attēls) Salīdziniet šādas īpašības un vadības elementus ar tiem, kas ir jūsu modelī. Pārliecinieties, ka zināt to novietojumu un saprotat to nozīmi.

A. Dzinēja apturēšanas svira B. Augšējais rokturis C. Rokturis vai bloķēšanas svira D. Apakšējais rokturis E. Aizmugurējās durvis F. Dzinējs G. Augstuma regulators H. Plāksnīte ar nosaukumu

I. Zāles savākšanas maiss J. Uzvelkamā startera rokturis K. Braukšanas svira (Pašgājējs modelis) L. Mulčētāja ieliktnis

Ilustratīvie apzīmējumi

SVARĪGI: Sekojošie ilustratīvie apzīmējumi atrodas uz jūsu iekārtas vai literatūrā, kas tiek piegādāta kopā ar produktu. Pirms jūs darbiniet iekārtu, izpētiet un izprotiet katra ilustratīvā apzīmējuma nozīmi.

Drošības brīdinājumu starptautiskie ilustratīvie apzīmējumi (23. attēls)

A. BRĪDINĀJUMS B. SVARĪGI: Pirms šīs mašīnas ekspluatācijas, izlasiet īpašnieka rokasgrāmatu. C. BRĪDINĀJUMS: Lidojoši priekšmeti. Turiet apkārtējos cilvēkus atstatus. Pirms šīs mašīnas ekspluatācijas, izlasiet lietotāja instrukcijas. D. BRĪDINĀJUMS: Neizmantojiet šo mašīnu uz slīpuma, kas lielāks par 10 grādiem. E. BRĪDINĀJUMS: Nekāpiet.

F. BRĪDINĀJUMS: Turiet rokas un kājas atstatus no rotējošā asmens. G. PIESARDZĪBA: Atvienojiet aizdedzes sveces vadu, pirms iekārtas apkopes. H. BRĪDINĀJUMS: Sadragāti pirksti.

Vadības un darba starptautiskie ilustratīvie apzīmējumi (24. attēls)

I. Lēni J. Ātri K. Izslēgts L. Degviela M. Dzinējs - iedarbināšana/Darbība/Apturēšana N. Braukšanas vadības svira - ieslēgta/izslēgta

Montāža

Ilustrācijas un ilustratīvie apzīmējumi sākas 1. lappusē.

Izsaiņošanas instrukcijas

Pļaujmašīna tika pilnīgi samontēta rūpnīcā. Kad pļaujmašīna tika ievietota kartona iepakojumā, rokturis tika novietots uzglabāšanas stāvoklī. Lai uzstādītu rokturi darba stāvoklī, veiciet zemāk minētos soļus.

1. Iznemiet plaujmašīnu no kartona iepakojuma.
2. (Attēls 2) Celiet augšā apakšējo rokturi (A), līdz apakšējā roktura gali ir fiksēti darba stāvoklī (B). Pievelciet roktura pogu (D), līdz apakšējais rokturis ir nostiprināts.
3. (Attēls 3) Noņemiet roktura pogu (A) un stiprinātājus no apakšējā roktura (C). Iestādiet apakšējo rokturi (B) darba stāvoklī. Pievelciet roktura pogas (A), līdz augšējais rokturis un apakšējais rokturis ir nofiksēti savā vietā.
4. (Attēls 4) Lai uzliktu uzvelkamā startera auklu, jums vispirms jāieslēdz dzinēja apturēšanas svira (F). Lēni velciet uzvelkamā startera rokturi (G) un ievietojiet uzvelkamā startera auklu auklas vadotnē (H).
5. (Attēls 2) Pašgājējos modeļos nostipriniet kabeļus pie roktura ar kabeļa aizturi (F). PIESARDZĪBA: Esiet uzmanīgs, kad locīt vai paceliet rokturi. Nesabojājiet kabeļus. Ja kabelis ir salocīts, tas labi nedarbosies. Pirms jūs izmantojiet iekārtu, noņemiet salocītu vai bojātu kabeli.

Kā samontēt zāles savākšanas maisu

1. (Attēls 5) Bīdiet rāmja mezglu (A) zāles savākšanas maisa vaļējā galā.
2. (Attēls 6) Pārliecinieties, ka rokturis (C) ir zāles savākšanas maisa ārpusē. Pievienojiet aizspiedņus (D) pie rāmja mezgla (E).

Kā uzlikt zāles savākšanas maisu (Attēls 7)

1. Lai uzliktu zāles savākšanas maisu uz plaujmašīnas, paceliet aizmugures durvis (F). Turiet (G) zāles savākšanas maisa rokturi un uzlieciet zāles savākšanas maisa āķus (H) uz aizmugures durvju eņģes ass (I). Nolaidiet uz leju aizmugures durvis.

SVARĪGI: Pārliecinieties, ka zāles savākšanas maisa āķi (H) ir uzlikti uz aizmugures durvju eņģes ass (I).

Kā sagatavot dzinēju

BRĪDINĀJUMS: Skatiet dzinēja operatora rokasgrāmatas norādījumus par izmantojamām benzīna un eļļas markām. Vienmēr izmantojiet

drošu benzīna tvertni. Nesmēķējiet, kad pielejiet benzīnu dzinējā. Nepildiet benzīnu, atrodoties slēgtā vietā. Pirms jūs pielejiet benzīnu, apturiet dzinēju. Ļaujiet dzinējam dažas minūtes atdzist.

PIESARDZĪBA: Dzinējā nav ne EĻĻAS, ne BENZĪNA. Pirms dzinēja iedarbināšanas pārliecinieties, ka jūs esat ielējis eļļu atbilstoši dzinēja operatora rokasgrāmatas instrukcijām. Ja jūs iedarbināsiet dzinēju bez eļļas, tas tiks sabojāts bez iespējas izremontēt, un uz to garantija neattieksies.

Skatiet dzinēja operatora rokasgrāmatas norādījumus par izmantojamām benzīna un eļļas markām. Pirms jūs lietojiet iekārtu, izlasiet informāciju par drošību, ekspluatāciju, apkopi un uzglabāšanu.

Kā nomainīt mulčētāja ieliktni

BRĪDINĀJUMS: Pirms jūs izņemat vai ievietojat mulčētāja ieliktni, atvienojiet aizdedzes sveces vadu un turiet to atstatus no aizdedzes sveces.

(Attēls 8) Dažiem modeļiem ir izvēles mulčētāja ieliktnis. Izmantojiet mulčētāja ieliktni (A), lai mulčētu zāli tīrai, smalkai griešanai. Lai izbērtu zāli zāles savākšanas maisā, noņemiet mulčētāja ieliktni kā norādīts.

Kā izņemt mulčētāja ieliktni

1. (Attēls 9) Paceliet aizmugures durvis (B).
2. Izņemiet mulčētāja ieliktni (A) no izbēršanas atveruma.

Kā ievietot mulčētāja ieliktni.

1. (Attēls 9) Paceliet aizmugures durvis (B).
2. Bīdiet mulčētāja ieliktni (A) izbēršanas atverumā.

Ekspluatācija

Ilustrācijas un ilustratīvie apzīmējumi atrodas 1. lappusē.

Dzinēja apturēšanas svira (Attēls 10)

Atlaidiet dzinēja apturēšanas sviru (A), un dzinējs un asmens automātiski apstāsies. Lai iedarbinātu un darbinātu dzinēju, turiet dzinēja apturēšanas sviru (A) darba stāvoklī (B).

Pirms jūs iedarbiniet dzinēju, vairākas reizes darbiniet dzinēja apturēšanas sviru. Pārliecinieties, ka dzinēja apturēšanas kabelis brīvi kustās un ka dzinēja apturēšanas svira darbojas pareizi.

Kā apturēt dzinēju (Attēls 10)

Lai apturētu dzinēju, atlaidiet dzinēja apturēšanas sviru (A). Atvienojiet vadu un turiet to atstatus no aizdedzes sveces, lai nepieļautu dzinēja iedarbināšanu.

Pakaļējo riteņu piedziņas sistēma (Attēls 11)

BRĪDINĀJUMS: Darba drošībai, piedziņas sistēmai nekavējoties jāizslēdzas, kad braukšanas svira tiek atlaista. Ja piedziņas

sistēma pareizi neizslēdzas, nedarbiniet pļaujmašīnu līdz tam, kamēr piedziņas sistēma ir noregulēta vai izlabota autorizētā servisa centrā.

Pašgājējiem modeļiem ir pakaļējo riteņu piedziņas sistēmas. Darbiniet šo piedziņas sistēmu šādā veidā.

1. Turiet dzinēja apturēšanas sviru (A) darba stāvoklī. Iedarbiniet dzinēju. PIEZĪME: Lai apturētu dzinēju, atlaidiet dzinēja apturēšanas sviru (A).
2. Spiediet braukšanas sviru (C) uz priekšu līdz galam. Piedziņas sistēma tagad ir ieslēgta un pļaujmašīna virzīsies uz priekšu.
3. Lai izslēgtu tikai piedziņas sistēmu, atlaidiet braukšanas sviru (C). Izslēgtā stāvoklī (D), pļaujmašīna vairs nevirzīsies uz priekšu, bet dzinējs turpinās darboties.
4. Lai izslēgtu gan piedziņas sistēmu, gan arī apturētu dzinēju, pilnīgi atlaidiet dzinēja apturēšanas sviru (A).

PIEZĪME: Kad piedziņas sistēma ir izslēgta jaunā iekārtā, ir iespējams, ka pakaļējie riteņi, ja tie pacelti virs zemes, griezīsies. Tas ir normāli tad, kad ir jauna dzenesiksna; apstāšanās notiks pēc vienas vai divām darba stundām.

Kā iedarbināt dzinēju

BRĪDINĀJUMS: Asmens rotēs, kad dzinējs darbojas.

SVARĪGI: Pirms jūs iedarbiniet dzinēju, vairākas reizes darbiniet dzinēja apturēšanas sviru. Pārliecinieties, ka dzinēja apturēšanas kabelis brīvi kustas un ka dzinēja apturēšanas svira darbojas pareizi.

1. Pārbaudiet eļļas līmeni. Skatiet dzinēja operatora rokasgrāmatas norādījumus.
2. Uzpildiet degvielas tvertni ar normālu bezsvina benzīnu. Skatiet "Kā sagatavot dzinēju".
3. Pārliecinieties, ka aizdedzes sveces vads ir pievienots aizdedzes svecei.
4. (Attēls 12) Dzinēji ar degvielas pumpīti: Lielākajā daļā laika apstākļu, stingri nospiediet degvielas pumpīti (E) trīs reizes. Vēsākā laikā, var būt nepieciešama papildu uzsūknēšana. Siltam dzinējam parasti nav nepieciešama uzsūknēšana. Katru reizi, kad jūs nospiežat degvielas pumpīša pogu, nogaidiet divas sekundes.

PIEZĪME: Iedarbinot jaunu dzinēju pirmoreiz, nospiediet degvielas pumpīti piecas reizes.

PIEZĪME: Pārmērīga uzsūknēšana var pārpludināt karburatoru ar degvielu. Skatiet "Dzinējs neiedarbojas" Bojājumu novēršanas nodaļā.

1. (Attēls 11) Pašgājēji modeļi: Pārliecinieties, ka braukšanas svira (C) ir izslēgtā stāvoklī (D).
2. (Attēls 13) Stāviet aiz pļaujmašīnas. Ar vienu roku turiet dzinēja apturēšanas sviru (A) darba stāvoklī, kā parādīts. Ar otru roku turiet uzvelkamā startera rokturi (F).
3. Lēni velciet uzvelkamā startera rokturi, līdz sajūtat pretestību, tad raujiet ātri, lai iedarbinātu dzinēju. Lēni atlaidiet uzvelkamā startera rokturi.
4. Ja dzinējs nedarbojas pēc 5 vai 6 mēģinājumiem, skatiet Bojājumu novēršanas nodaļu.

Pirms pļaujmašīnas ekspluatācijas

BRĪDINĀJUMS: Pārbaudiet zāles savākšanas maisa stāvokli - vai tas nav nodilis vai saplīsis. Ja tas ir nodilis vai bojāts, nomainiet tikai ar oriģinālām rūpnīcas nomaināmām daļām.

Lai pilnīgi piepildītu zāles savākšanas maisu, darbiniet dzinēju ar droseles vadību (ja ir aprīkojumā) ātrā darbības stāvoklī.

• Lai pilnīgi piepildītu zāles savākšanas maisu (ja ir aprīkojumā), darbiniet dzinēju ar droseles vadību (ja ir aprīkojumā) ātrā darbības stāvoklī (fast).
• Pārliecinieties, ka zāles savākšanas maiss (ja ir aprīkojumā) ir pareizi piestiprināts.
• Pārbaudiet zāles savākšanas maisa stāvokli - vai tas nav nodilis vai saplīsis. Ja tas ir nodilis vai bojāts, nomainiet tikai ar sankcionētām rūpnīcas nomaināmām daļām.

Kā noregulēt griešanas augstumu

BRĪDINĀJUMS: Asmens rotēs, kad dzinējs darbojas. Pirms jūs maināt griešanas augstumu, atvienojiet aizdedzes sveces vadu un novietojiet to atstatus no aizdedzes sveces.

Modeļi ar atsevišķiem riteņu regulatoriem (15. attēls)

Lai izmainītu griešanas augstumu, pārbīdiet regulatora pleca stāvokli (A) katram ritenim šādā veidā.

1. Atvienojiet regulatora plecu (A).
2. Pārbīdiet regulatora plecu uz citu stāvokli.
3. Pārliecinieties, ka katrs regulatora plecs ir tajā pašā stāvoklī, lai pļaujmašīna grieztu vienmērīgi.

Modeļi ar vienu līmeņa regulatoru (16. un 17. attēls)

Lai izmainītu griešanas augstumu, pārbīdiet regulatora pleca stāvokli (B) šādā veidā.

1. Atvienojiet regulatora plecu (B).
2. Pārbīdiet regulatora plecu uz citu stāvokli.

Kā iztukšot zāles savākšanas maisu

BRĪDINĀJUMS: Pirms jūs noņemat zāles savākšanas maisu, apturiet dzinēju. Pirms jūs sākat tīrīt zāli no pļaujmašīnas korpusa,

Dažiem modeļiem ir izvelēts mulčētāja ieliktnis. Ja mulčētāja ieliktnis ir ievietots, zāle tiek smalkāk sagriezta un tā vieglāk sapūst. Tā kā barības vielas tiek atgrieztas augsnē, zālājam vajadzēs mazāk mēslojuma.

Sekojošie ieteikumi uzlabos darbību un uzlabos zālāja izskatu.

• Zālei jābūt sausai. Ja zāle slapja, to būs grūti sagriezt un radīsies biezi zāles sakepumi. Zālei nav jābūt pārāk garai. Lielākais efektīvi apgriežamais augstums ir 9,8 cm. Uzstādiet augstuma regulatorus tā, lai tiktu griezta tikai augšējā trešdaļa zāles.
• Ja zāle ir augstāka kā 9,8 cm, būs nepieciešamas divas pļaušanas reizes. Pirmajā pļaušanas reizē uzstādiet augstuma regulatorus augstākajā stāvoklī. Tad nolaidiet augstuma regulatorus otrajai pļaušanas reizei.
• Sekojiet, lai asmens šķautne būtu asa. Asmens, kas nav uzasināts, izraisīs zāles stiebru galu brūnēšanu.
• Tīriet pļaujmašīnas korpusa apakšpusi. Ja zāle un visādi gruži uzkrājas pļaujmašīnas korpusa apakšpusē, darbība tiks pasliktināta.

Lai uzlabotu griešanas kvalitāti, izmēģiniet sekojošo:

Kad jūs apgāžat dzinēju, apskatiet asmeni, vai tīriet pļaujmašīnas korpusa apakšpusi; pārliecinieties, ka dzinējs vienmēr sagāzts ar aizdedzes sveci uz augšu. Dzinēja transportēšana vai sagāšana ar aizdedzes sveci uz leju var izraisīt sekojošo.

• apgrūtinātu iedarbināšanu, dzinēja dūmošanu
• aizdedzes sveces aizsērēšanu, gaisa filtra piesūcināšanu ar degvielu

Eļļošana

1. Maksimālai veiktspējai, eļļojiet riteņus un visus ass punktus ar dzinēja eļļu katras 25 stundas.
2. Lai saeļļotu dzinēju, skatiet dzinēja operatora rokasgrāmatas norādījumus.

PIEZĪME: Neeļļojiet dzinēja apturēšanas kabeli. Smērvielas var sabojāt kabeli un neļaut kabelim kustēties brīvi. Nomainiet kabeli, ja tas salocīts vai bojāts.

Kā tīrīt pļaujmašīnas korpusu

BRĪDINĀJUMS: Asmens rotēs, kad dzinējs darbojas. Pirms jūs tīriet pļaujmašīnas korpusu, apturiet dzinēju un atvienojiet aizdedzes sveci.

vadu un turiet to atstatus no aizdedzes sveces.

Ja zāle un visādi gruži uzkrājas pļaujmašīnas korpusa apakšpusē, darbība tiks pasliktināta. Pēc tam, kad jūs esat pļāvis, tīriet pļaujmašīnas korpusu šādā veidā.

1. Apturiet dzinēju.
2. Atvienojiet vadu no aizdedzes sveces.
3. Tīriet pļaujmašīnas korpusa augšpusi un apakšpusi.

Kā noņemt dzenesiksnu

Lai noņemtu vai atkoptu piedziņas dzenesiksnu, nogādājiet pļaujmašīnu pie sankcionēta apkopes pārstāvja.

Kā noregulēt piedziņas kabeli (Attēls 19)

BRĪDINĀJUMS: Pirms jūs regulējat piedziņas kabeli, atlaidiet dzinēja apturēšanas sviru un pagaidiet, lai dzinējs apstājas.

Ja piedziņas sistēma pareizi neieslēdzas un neizslēdzas, pārbaudiet, vai pareizi samontēts rokturis. Pārliecinieties, ka visas daļas ir labā stāvoklī, nav salauztas vai salocītas un ka visi stiprinājumi pievilkti.

Nodilušas daļas izmainīs piedziņas sistēmas darbību. Kad jūs pļaujat garā biezā zālē vai uz pakalniem, ja piedziņas kabelis ir pārāk vaļīgs, piedziņas sistēma var izslīdēt. Ja piedziņas sistēma izslīd, noregulējiet šādā veidā vai nogādājiet pļaujmašīnu autorizētā servisa centrā.

1. (Attēls 19) Ja piedziņas sistēma izslīd, pagrieziet kabeļa regulatoru (A) par vienu apgriezienu ilustrācijā parādītā virzienā. Darbiniet pļaujmašīnu un pārbaudiet piedziņas sistēmu.
2. Ja piedziņas sistēma joprojām izslīd, lai atslābinātu kabeli, pagrieziet kabeļa regulatoru vēl par vienu apgriezienu. Vēlreiz pārbaudiet piedziņas sistēmu.
3. Atkārtojiet regulēšanu un pārbaudi, līdz piedziņas sistēma neizslīd.
4. Pirms jūs sākat pļaut, pārliecinieties, ka piedziņas sistēma pareizi izslēdzas un pļaujmašīna apstājas. Ja piedziņas sistēma neizslēdzas, pirms jūs darbiniet pļaujmašīnu, nogādājiet pļaujmašīnu autorizētā servisa centrā.

Asmens apkope (Attēls 20)

BRĪDINĀJUMS: Pirms jūs apskatāt asmeni (B) vai asmens turētāju (E), atvienojiet aizdedzes sveces vadu un turiet to atstatus no aizdedzes

sveces. Ja asmens skars kādu priekšmetu, apturiet dzinēju. Atvienojiet vadu no aizdedzes sveces.

Pārbaudiet, vai iekārta nav bojāta.

Bieži pārbaudiet, vai asmens (B) nav nodilis vai bojāts, piemēram, vai nav lūzumi. Bieži pārbaudiet bultskrūvi (A), ar ko nostiprināts asmens. Sekojiet, lai bultskrūve ir pievilkta. Ja asmens skāris kādu priekšmetu, apturiet dzinēju. Atvienojiet vadu no aizdedzes sveces. Pārbaudiet, vai asmens turētājs (E) nav bojāts. Pārbaudiet, vai nav salocīts vai bojāts asmens, ļoti nodilis asmens, vai citi bojājumi. Pirms jūs darbiniet iekārtu,

bojātās daļas jānomaina ar rūpnīcas nomaināmām daļām. Darba drošībai nomainiet asmeni katros divos gados. Sekojiet, lai asmens mala būtu asa. Asmens, kas nav ass, izraisīs zāles stiebru galu brūnēšanu. Lai noņemtu vai apkoptu asmeni, nogādājiet plaujmašīnu pie sankcionēta apkopes pārstāvja.

Pārbaudiet griešanas līmeni (Attēls 20)

Pārbaudiet iekārtu mazā laukumā. Ja zāles griešanas augstums nav līdzens, vai ja zāle netiek izsviesta, vai netiek griezta vienmērīgi, skatiet Traucējumu novēršanas nodaļu.

Salocīta roktura uzglabāšana

PIESARDZĪBA: Esiet uzmanīgs, kad locīt vai paceliet rokturi. Nesabojājiet kabeļus. Ja kabelis ir salocīts, tas labi nedarbosies. Pirms jūs izmantojiet iekārtu, noņemiet salocītu vai bojātu kabeli.

Kā salocīt rokturi

1. (Attēls 21) Modeļos ar rokturiem (A), atlaidiet rokturus (A), kuri satur augšējo rokturi (B) pie apakšējā roktura (C). PIESARDZĪBA: Kad jūs locīt vai paceliet rokturi, pārliecinieties, ka kabeļi nav iespiesti starp augšējo un apakšējo rokturiem vai ap roktura stiprinājumiem.
2. (Attēls 22) Grieziet augšējo rokturi (B) uz iekārtas aizmuguri.
3. Iespiediet apakšējā roktura galos (C).
4. Grieziet rokturi uz priekšu virs dzinēja, kā parādīts. Pārliecinieties, ka kabeļi nav bojāti.

Kā pacelt rokturi

1. (Attēls 22) Velciet apakšējo rokturi (C) atpakaļ, līdz apakšējā roktura gals fiksējas darba stāvoklī. Tad nostipriniet ar stiprinātājiem.
2. Paceliet augšējo rokturi (B) operatoram ērtā stāvoklī.
3. (Attēls 21) Modeļos ar rokturiem (A), pievelciet rokturus.

Kā sagatavot pļaujmašīnu uzglabāšanai

BRĪDINĀJUMS: Neizlejiet benzīnu, kad atrodaties ēkas iekšienē, tuvu liesmai vai kamēr jūs smēķējat. Benzīna izgarojumi var izraisīt bojājumus vai uzliesmošanu.

1. Izlejiet sūkšanas degvielas tvertni.
2. Ļaujiet dzinējam strādāt, līdz izbeidzas benzīns.
3. Izlejiet eļļu no silta dzinēja. Piepildiet dzinēja karteri ar jaunu eļļu.
4. Izņemiet aizdedzes sveci no cilindra. Ielejiet cilindrā vienu unci eļļas. Lēni velciet uzvelkamā startera rokturi, tādējādi eļļa aizsargās cilindru. Ievietojiet cilindrā jaunu aizdedzes sveci.
5. Notīriet netīrumus un gružus no cilindra dzesēšanas ribām un dzinēja korpusa.
6. Notīriet pļaujmašīnas korpusa apakšpusi.
7. Pilnīgi notīriet pļaujmašīnu, lai aizsargātu krāsu.
8. Ievietojiet iekārtu ēkā ar labu ventilāciju.
9. Pārliecinieties, ka zāles savākšanas maisā nav zāles. Zāle, kas paliek maisā pa uzglabāšanas laiku, sabojās maisu.

Kā pasūtīt rezerves daļas

Lietojiet tikai izgatavotāja autorizētās vai sankcionētās rezerves daļas. Nelietojiet pievienotās ierīces vai piederumus, kas nav īpaši rekomendēti šim izstrādājumam. Lai iegūtu piemērotas rezerves daļas, jums jānorāda jūsu modeļa numurs, kas ir uz plāksnītes ar izstrādājuma nosaukumu. Pasūtot, nepieciešama sekojoša informācija:

• Modeļa numurs
• Sērijas numurs, daļas numurs, daudzums

Ja jūs nevarat iegūt daļas vai veikt apkopi augstākminētā veidā, tad sazinieties:

Dzinēju nevar iedarbināt.

1. Pārliecinieties, ka degvielas tvertne ir uzpildīta ar tīru benzīnu. Neizmantojiet vecu benzīnu.
2. Auksta dzinēja gadījumā, nospiediet degvielas pumpīti (kā opcija dažiem modeļiem) piecas reizes.
3. Pārliecinieties, ka aizdedzes sveces vads ir pievienots aizdedzes svecei.
4. Noregulējiet karburatoru. Skatiet dzinēja operatora rokasgrāmatas norādījumus.
5. Dzinēja cilindrā ir pārāk daudz benzīna. Izņemiet un izžāvējiet aizdedzes sveci. Velciet uzvelkamā startera rokturi vairākas reizes. Ievietojiet aizdedzes sveci. Pievienojiet vadu aizdedzes svecei. Iedarbiniet dzinēju.
6. Dzinēju ir grūti iedarbināt biezā vai garā zālē. Aizvediet pļaujmašīnu uz tīru sausu virsmu.
7. Pārliecinieties, ka dzinēja apturēšanas svira ir darba stāvoklī.
8. Pārliecinieties, ka degvielas vārsts ir atvērtā - ON stāvoklī. Skatiet dzinēja operatora rokasgrāmatas norādījumus.

Dzinējs neapstājas.

1. Atlaidiet dzinēja apturēšanas sviru.
2. Pārbaudiet dzinēja apturēšanas kabeli. Nomainiet kabeli, ja tas ir salocīts vai bojāts.

1. Pārbaudiet griešanas augstuma regulējumus. Palieliniet griešanas augstumu, ja zāle ir gara.
2. Pārbaudiet asmens korpusa apakšpusi. Notīriet asmens korpusu no zāles un citiem gružiem.
3. Pārbaudiet vadu uz aizdedzes sveci. Pārliecinieties, ka vads ir pievienots.
4. Notīriet dzinēja dzesēšanas ribas no zāles un citiem gružiem.
5. Pārbaudiet karburatora regulējumus. Skatiet dzinēja operatora rokasgrāmatas norādījumus.
6. Pārbaudiet aizdedzes sveces spraugu. Iestatiet aizdedzes sveces spraugu uz 0,76 mm (0,030 collas).
7. Pārbaudiet eļļas daudzumu dzinējā. Ja ir nepieciešams, iepildiet eļļu.
8. Pārbaudiet dzinēja gaisa attīrītāju. Skatiet dzinēja operatora rokasgrāmatas norādījumus.
9. Benzīns ir slikts. Iztukšojiet un iztīriet degvielas tvertni. Uzpildiet degvielas tvertni ar tīru benzīnu.

Pārmērīga vibrācija.

1. Asmens nav balansēts. Noņemiet asmeni un nomainiet ar rūpnīcas nomaiņas asmeni.
2. Pārbaudiet, vai asmens nav salocīts vai salūzis. Bojāts asmens ir bīstams, un tas jānomaina.
3. Pārbaudiet asmens turētāju. Nomainiet salauztu asmens turētāju.
4. Ja vibrācija turpinās, nogādājiet pļaujmašīnu autorizētās apkopes centrā.

Zāle netiek labi izsviesta.

1. Notīriet pļaujmašīnas korpusa apakšpusi.
2. Pārbaudiet, vai asmens nav ļoti nodilis. Noņemiet un uzasiniet asmeni. Darba drošībai nomainiet asmeni katrus divus gadus ar rūpnīcas nomaiņas asmeni.

1. Pārbaudiet augstuma noregulējumu katram ritenim. Augstuma noregulējumam visiem riteņiem jābūt vienādam.
2. Pārliecinieties, ka asmens ir ass.
3. Pārbaudiet, vai asmens nav salocīts vai salūzis. Bojāts asmens ir bīstams, un tas jānomaina.
4. Pārbaudiet, vai asmens turētājs nav salūzis. Nomainiet salūzušu asmens turētāju.
5. Virziet droseles vadību (ja ir aprīkojumā) uz ātras darbības vai starta stāvokli.
6. Pārbaudiet droseles vadību (ja ir aprīkojumā). Pārliecinieties, ka droseles vadība nav gaisa vārsta stāvoklī.
7. Virziet droseles vadību (ja ir aprīkojumā) uz ātras darbības stāvokli. Pārbaudiet dzinēja ātrumu saskaņā ar dzinēja operatora rokasgrāmatu.

IEROBEŽOTA GARANTIJA

Briggs & Stratton Power Products Group, (spēka iekārtu grupa), LLC bez maksas salabos vai aizvietos jebkuru produkta daļu (-as), kurai ir defektīvs materiāls un/vai izgatavošana. Transporta izdevumi par produktu, kas iesniegts remontam vai nomaiņai saskaņā ar šo garantiju, ir jāsedz pircējam. Šī garantija ir spēkā laika periodam un pie nosacījumiem, kas norādīti zemāk. Garantijas apkopei atrodiet tuvāko autorizēto apkopes pārstāvi jūsu reģionā. Garantijas apkopei atrodiet tuvāko autorizēto apkopes pārstāvi mūsu pārstāvju meklēšanas www.murray.com.

Netiešās garantijas. Netiešās garantijas, ieskaitot tirdzniecībai un piemērotībai īpašiem nolūkiem, ir ierobežotas līdz vienam gadam no pirkšanas vai līdz likuma atļautajam apjomam; jebkādas un visas netiešās garantijas ir izslēgtas. Atbildība par nejaušiem vai sekojošiem kaitējumiem ir izslēgta līdz apjomam, kādā izslēgšana ir atļauta likumā. Dažos štatos vai valstīs nav atļauti ierobežojumi netiešās garantijas ilgumam, un dažos štatos vai valstīs nav atļauti izņēmumi vai ierobežojumi nejaušiem vai sekojošiem kaitējumiem, tādēļ augšminētais ierobežojums un izņēmums var uz jums neattiekties. Šī garantija dod jums noteiktas juridiskas tiesības, un jums var būt arī citas tiesības, kas dažādos štatos un valstīs ir atšķirīgas.

GARANTIJAS NOTEIKUMI

Produkta tips

Ejiet ārā zāles pļāvēja

Komerciālā lietošana

90 dienas

Garantijas periods sākas pirmā mazumtirdzniecības patērētāja vai komerciālā galalietotāja pirkuma dienā un turpinās augstāk sniegtajā tabulā norādīto laika periodu. "Patērētāja lietošana" nozīmē mazumtirdzniecības patērētāja personīgu lietošanu mājsaimniecībā. "Komerciāla lietošana" nozīmē jebkuru citu pielietojumu, tai skaitā komerciāliem, peļņas gūšanas vai iznomāšanas mērķiem. Ja produkts ir lietots komerciāli, turpmāk tas attiecībā uz šo garantiju tiek uzskatīts par komerciāli lietotu.

Lai iegūtu garantiju, nekāda garantijas reģistrācija nav nepieciešama. Saglabājiet savu pirkumu apliecinošo čeku. Ja jūs neiesniedzat apliecinājumu sākotnējā pirkuma datumam, kad ir nepieciešams garantijas remonts, tad garantijas perioda noteikšanai tiks izmantots produkta ražošanas datums.

PAR JŪSU GARANTIJU

Mēs labprāt veicam garantijas remontu un atvainojamies par sagādātajām neērtībām. Garantijas remontus var veikt jebkurš autorizēts apkopes pārstāvis. Vairums garantijas remontu tiek veikti, tomēr dažreiz garantijas apkopes pieprasījumi var būt neatbilstoši. Piemēram, garantijas apkope netiek veikta, ja produkta bojājumu izraisījusi nepareiza lietošana, kārtējās apkopes neveikšana, transportēšana, apiešanās, uzglabāšana vai nepareiza uzstādīšana. Tāpat garantija tiek anulēta, ja produktam ir noņemts sērijas numurs, vai produkts ir pārveidots vai modificēts.

Šī garantija sedz tikai ar produktu saistītu nekvalitatīvu materiālu un/vai apstrādi. Lai izvairītos no pārpratumiem, kuri varētu rasties starp klientu un Pārstāvi, zemāk uzskaitīti produkta defektu iemesli, kurus šī garantija nesedz.

Normāls nolietojums: Lai maza ar dzinēju darbināma iekārta darbotos labi, tai, tāpat kā jebkurai citai mehāniskai ierīcei, periodiski ir nepieciešamas rezerves daļas un apkope. Garantija nesedz remontu, ja produkta vai daļas darbmūžs ir izsmelts normālā lietošanā. - Uzstādīšana: Šī garantija neattiecas uz produktu, kurš ticis nepareizi vai neautorizēti uzstādīts, izmainīts vai modificēts. Jebkura uzstādīšana, kas traucē iedarbināšanu, rada neapmierinošu dzinēja darbību. - Nepareiza apkope: Šī produkta darbmūžs ir atkarīgs no apstākļiem, kādos tas darbojas, un no produkta apkopes. Rekomendējamie apkopes un regulēšanas intervāli ir noteikti Operatora rokasgrāmatā. Bieži produkti, piemēram, kultivatori (tillers), apmales apgriezēji (edgers), rotējošie pļāvēji tiek lietoti putekļainos vai netīros apstākļos, kas var izraisīt priekšlaicīgu nolietojumu. Šādu nolietojumu, ko izraisījusi putekļu, netīrumu vai citu abrazīvo materiālu iekļūšana produkta nepareizas apkopes dēļ, garantija nesedz. Šī garantija nesegs remontus saistībā ar problēmām, ko izraisījušas rezerves daļas, kas nav oriģināli izgatavotās rezerves daļas. - Nepareiza un/vai nepietiekama degviela vai eļļošana: Šī garantija nesedz bojājumus, ko izraisījusi nostāvējušas degvielas vai izmainīta benzīna (altered gasolines) lietošana. Dzinēja vai dzinēja sastāvdaļu, piemēram, sadegšanas kameras, vārstu, vārstu ligzdu, vārstu vadotņu (valve guides), sadeguši statora motora tinumi, bojājumi, ko izraisījusi alternatīvu degvielu, piemēram, sašķidrinātas naftas, dabas gāzes, lietošana, netiek segti, ja vien dzinējs nav sertificēts šādam darbam. Daļas, kuras ir saskrāpētas vai salūzušas tāpēc, ka produkti tika ekspluatēti ar nepietiekamu eļļas daudzumu, eļļoti ar piesārņotu vai nepareizas viskozitātes (incorrect grade) eļļu, kā arī, ja produkta sastāvdaļas bojātas nepietiekamas eļļošanas dēļ, netiek segtas. - Nepareiza ekspluatācija: Pareiza produkta ekspluatācija ir noteikta Operatora rokasgrāmatā. Produkta bojājums radies no ātruma pārsniegšanas, pārkaršanas vai ekspluatācijas noslēgtā vietā bez pietiekamas ventilācijas. Produkta bojājums radies no pārāk lielas vibrācijas, ko izraisījuši vaļīgi dzinēja montāžas elementi, vaļīgi (loose) vai nebalansēti asmeņi, lāpstiņriteņi, ātruma pārsniegšana vai, skarot cietu objektu, saliekta kloķvārpsta. Bojājumi vai nepareiza darbība, ko izraisījuši negadījumi, nepareiza ekspluatācija vai nepareiza apkope, vai sasalšana, vai ķīmiska bojāšana, tāpat kā ekspluatācija pārsniedzot Operatora rokasgrāmatā izklāstītās rekomendētās iespējas, netiek segtas. - Reglamentētā noregulēšana, daļu pozīcijas, kas nolietojas, vai regulēšanas darbi: Šī garantija izslēdz pozīcijas, kas nolietojas, piemēram, eļļa, siksnas, asmeņi, o-gredzeni, filtri utt. Citi izņēmumi: Daļu (-u) remonts vai regulēšana, kura nav ražota Briggs & Stratton, nav ietverta garantijā. Garantijā nav ietverti bojājumi dabas katastrofu vai citu, nepārvaramu un ražotājam neietekmējamu, apstākļu dēļ. Nav ietverti arī lietoti, atjaunināti un demonstrēšanas produkti.

Garantijas apkope iespējama tikai caur autorizētiem apkopes pārstāvjiem. Atrodiet tuvāko autorizēto apkopes pārstāvi mūsu pārstāvju meklēšanas kartē BRIGGSandSTRATTON.COM.

Spēka trieciens

Ilustrācija 1
