NÁVOD NA OBSLUHU MXH550 MURRAY

øádný dohled odpovìdných dospìlých osob.

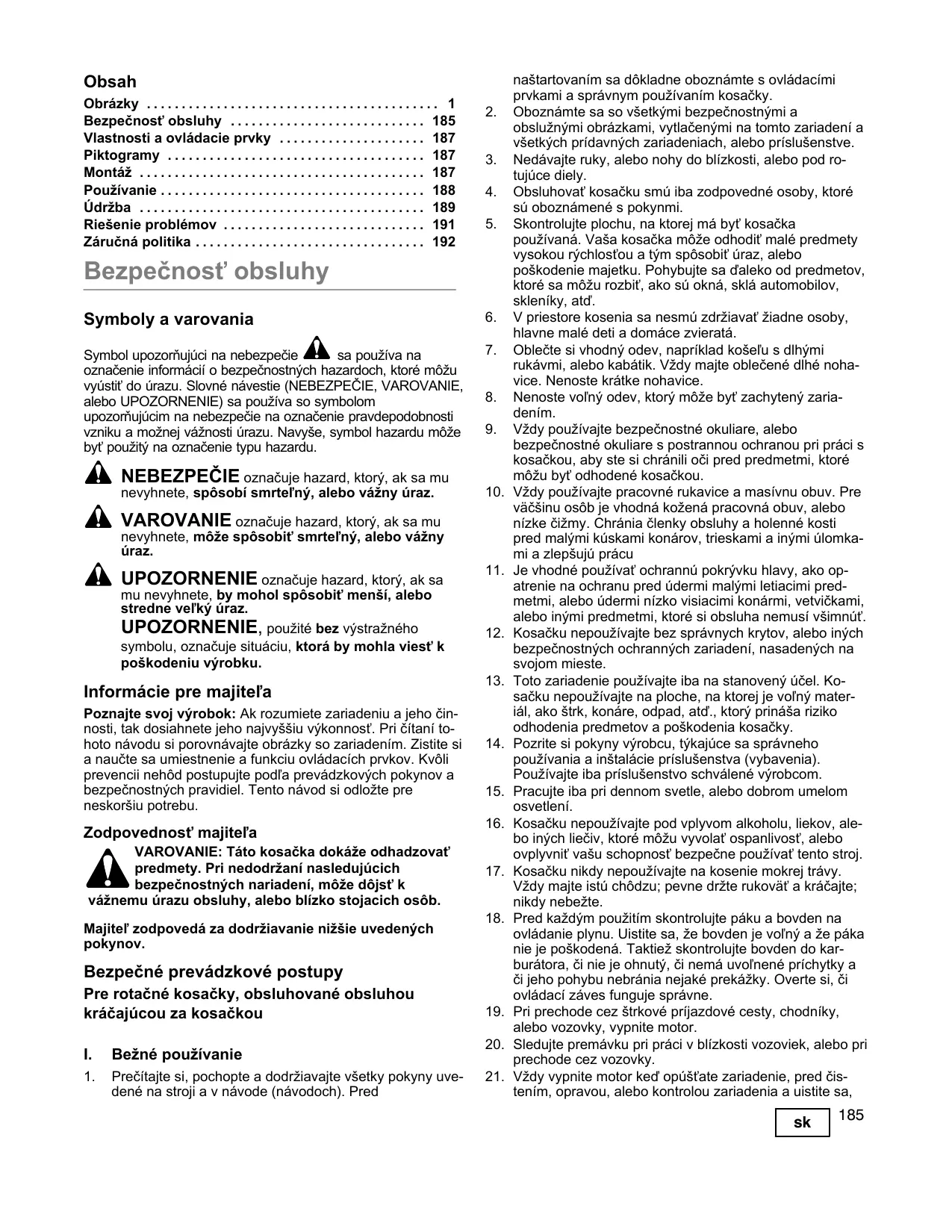

Symbol upozoròujúci na nebezpeèie sa používa na oznaèenie informácií o bezpeènostných hazardoch, ktoré môžu vyústi do úrazu. Slovné návestie (NEBEZPEÈIE, VAROVANIE, alebo UPOZORNENIE) sa používa so symbolom upozoròujúcim na nebezpeèie na oznaèenie pravdepodobnosti vzniku a možnej vážnosti úrazu. Navyše, symbol hazardu môže by použitý na oznaèenie typu hazardu.

NEBEZPEÈIE oznaèuje hazard, ktorý, ak sa mu nevyhnete, spôsobí smrte¾ný, alebo vážny úraz.

VAROVANIE oznaèuje hazard, ktorý, ak sa mu nevyhnete, môže spôsobi smrte¾ný, alebo vážny úraz. UPOZORNENIE oznaèuje hazard, ktorý, ak sa mu nevyhnete, by mohol spôsobi menší, alebo stredne ve¾ký úraz. UPOZORNENIE, použité bez výstražného symbolu, oznaèuje situáciu, ktorá by mohla vies k poškodeniu výrobku. Informácie pre majite¾a Poznajte svoj výrobok: Ak rozumiete zariadeniu a jeho èinnosti, tak dosiahnete jeho najvyššiu výkonnos. Pri èítaní tohoto návodu si porovnávajte obrázky so zariadením. Zistite si a nauète sa umiestnenie a funkciu ovládacích prvkov. Kvôli prevencii nehôd postupujte pod¾a prevádzkových pokynov a bezpeènostných pravidiel. Tento návod si odložte pre neskoršiu potrebu. Zodpovednos majite¾a VAROVANIE: Táto kosaèka dokáže odhadzova predmety. Pri nedodržaní nasledujúcich bezpeènostných nariadení, môže dôjs k vážnemu úrazu obsluhy, alebo blízko stojacich osôb. Majite¾ zodpovedá za dodržiavanie nižšie uvedených pokynov.

Bezpeèné prevádzkové postupy Pre rotaèné kosaèky, obsluhované obsluhou kráèajúcou za kosaèkou

naštartovaním sa dôkladne oboznámte s ovládacími prvkami a správnym používaním kosaèky. Oboznámte sa so všetkými bezpeènostnými a obslužnými obrázkami, vytlaèenými na tomto zariadení a všetkých prídavných zariadeniach, alebo príslušenstve. Nedávajte ruky, alebo nohy do blízkosti, alebo pod rotujúce diely. Obsluhova kosaèku smú iba zodpovedné osoby, ktoré sú oboznámené s pokynmi. Skontrolujte plochu, na ktorej má by kosaèka používaná. Vaša kosaèka môže odhodi malé predmety vysokou rýchlosou a tým spôsobi úraz, alebo poškodenie majetku. Pohybujte sa ïaleko od predmetov, ktoré sa môžu rozbi, ako sú okná, sklá automobilov, skleníky, atï. V priestore kosenia sa nesmú zdržiava žiadne osoby, hlavne malé deti a domáce zvieratá. Obleète si vhodný odev, napríklad koše¾u s dlhými rukávmi, alebo kabátik. Vždy majte obleèené dlhé nohavice. Nenoste krátke nohavice. Nenoste vo¾ný odev, ktorý môže by zachytený zariadením. Vždy používajte bezpeènostné okuliare, alebo bezpeènostné okuliare s postrannou ochranou pri práci s kosaèkou, aby ste si chránili oèi pred predmetmi, ktoré môžu by odhodené kosaèkou. Vždy používajte pracovné rukavice a masívnu obuv. Pre väèšinu osôb je vhodná kožená pracovná obuv, alebo nízke èižmy. Chránia èlenky obsluhy a holenné kosti pred malými kúskami konárov, trieskami a inými úlomkami a zlepšujú prácu Je vhodné používa ochrannú pokrývku hlavy, ako opatrenie na ochranu pred údermi malými letiacimi predmetmi, alebo údermi nízko visiacimi konármi, vetvièkami, alebo inými predmetmi, ktoré si obsluha nemusí všimnú. Kosaèku nepoužívajte bez správnych krytov, alebo iných bezpeènostných ochranných zariadení, nasadených na svojom mieste. Toto zariadenie používajte iba na stanovený úèel. Kosaèku nepoužívajte na ploche, na ktorej je vo¾ný materiál, ako štrk, konáre, odpad, atï., ktorý prináša riziko odhodenia predmetov a poškodenia kosaèky. Pozrite si pokyny výrobcu, týkajúce sa správneho používania a inštalácie príslušenstva (vybavenia). Používajte iba príslušenstvo schválené výrobcom. Pracujte iba pri dennom svetle, alebo dobrom umelom osvetlení. Kosaèku nepoužívajte pod vplyvom alkoholu, liekov, alebo iných lieèiv, ktoré môžu vyvola ospanlivos, alebo ovplyvni vašu schopnos bezpeène používa tento stroj. Kosaèku nikdy nepoužívajte na kosenie mokrej trávy. Vždy majte istú chôdzu; pevne držte rukovä a kráèajte; nikdy nebežte. Pred každým použitím skontrolujte páku a bovden na ovládanie plynu. Uistite sa, že bovden je vo¾ný a že páka nie je poškodená. Taktiež skontrolujte bovden do karburátora, èi nie je ohnutý, èi nemá uvo¾nené príchytky a èi jeho pohybu nebránia nejaké prekážky. Overte si, èi ovládací záves funguje správne. Pri prechode cez štrkové príjazdové cesty, chodníky, alebo vozovky, vypnite motor. Sledujte premávku pri práci v blízkosti vozoviek, alebo pri prechode cez vozovky. Vždy vypnite motor keï opúšate zariadenie, pred èistením, opravou, alebo kontrolou zariadenia a uistite sa,

že všetky rotujúce diely sa zastavili. Nechajte motor vychladnú, odpojte zapa¾ovací kábel od zapa¾ovacej svieèky a nepribližujte ho k zapa¾ovacej svieèke. Ak zariadenie po naštartovaní zaène nezvyèajne vibrova, vypnite motor, odpojte zapa¾ovací kábel od zapa¾ovacej svieèky a nepribližujte ho k zapa¾ovacej svieèke. Ihneï vyh¾adajte príèinu. Vibrácie sú zvyèajne varovaním pred problémami. Po narazení na cudzí predmet vypnite motor. Odpojte zapa¾ovací kábel od zapa¾ovacej svieèky. Skontrolujte èi nedošlo k poškodeniu kosaèky obsluhovanej osobou kráèajúcou za kosaèkou. Ak je poškodená, tak ju nepoužívajte a najprv ju dajte opravi. Kosaèku pravidelne kontrolujte. Uistite sa, že diely nie sú ohnuté, poškodené, alebo uvo¾nené. Pri bežiacom motore nikdy kosaèku nedvíhajte ani neprenášajte. Je potrebné sa vyhýba príliš dlhému pôsobeniu hluku a vibrácií, produkovaných zariadením poháòaným benzínovým motorom. Robte si prestávky, resp. používajte prostriedky na ochranu sluchu pred hlukom od motora, ako aj robustné pracovné rukavice na zníženie vibrácií rúk.

Svahy sú hlavnými faktormi, súvisiacimi s pokĺznutiami a pádmi, pri ktorých môže dôjs k ažkému úrazu. Všetky svahy si vyžadujú zvláštnu pozornos. Ak sa na svahu cítite neisto, tak na òom nekoste. Koste naprieè svahmi; nikdy nie nahor a nadol. Odstráòte predmety, ako kamene, konáre stromu, atï. Sledujte diery, brázdy, alebo nerovnosti. Vysoká tráva môže skrýva prekážky. Nesmiete kosi v blízkosti priekop, alebo hrádzí. Obsluha môže strati istotu chôdze, alebo rovnováhu. Nesmiete kosi príliš strmé svahy. Nesmiete kosi príliš strmé svahy (maximálne 15 stupòov), alebo terény s príliš nerovnou pôdou. Buïte ve¾mi opatrní pri zmene smeru na svahoch. Nesmiete kosi mokrú trávu. Znížená istota chôdze môže spôsobi pokĺznutie.

Ak si obsluha nie je vedomá prítomnosti detí, tak môže dôjs k tragickým nehodám. Deti sú èasto upútané kosaèkou a kosením. Nikdy nepredpokladajte, že deti zostanú tam, kde ste ich videli naposledy.

1. Deti udržiavajte mimo priestoru kosenia a pod pozorným

doh¾adom zodpovednej dospelej osoby.

4. Nikdy nedovo¾te deom obsluhova kosaèku.

5. Dávajte ve¾ký pozor pri približovaní sa k nepreh¾adným

rohom, kríkom, stromom, alebo iným objektom, ktoré môžu obmedzi vidite¾nos.

Dávajte ve¾ký pozor pri manipulácii s benzínom a inými palivami. Sú zápalné a ich výpary sú výbušné.

Používajte iba schválené nádoby. Nikdy nedávajte dole uzáver palivovej nádrže, ani nedolievajte palivo pri bežiacom motore. Pred dopĺòaním paliva nechajte motor vychladnú. Nefajèite. c. Palivo nikdy nedolievajte do stroja v uzatvorených priestoroch. d. Stroj, alebo nádobu s palivom nikdy neskladujte v miestnosti, v ktorej je otvorený plameò, ako napríklad ohrievaè vody. e. Ak je potrebné vypusti palivo z palivovej nádrže, tak to robte vonku. Vypustené palivo musí by uložené v nádobe špeciálne urèenej na skladovanie paliva, alebo musí by pozorne zlikvidované. f. Starý olej a benzín musia by pozorne naliate do nádob špeciálne urèených pre olej a palivo. g. Plné nádoby musia by opatrne prepravené do zberného strediska na správnu recykláciu. Motor nikdy nenechajte beža v budove, alebo v uzatvorenom priestore. Nikdy nerobte nastavenia, alebo opravy pri bežiacom motore. Odpojte zapa¾ovací kábel od zapa¾ovacej svieèky a nepribližujte ho k zapa¾ovacej svieèke, aby nedošlo k náhodnému naštartovaniu (vyberte k¾úè zo zapa¾ovania, ak je motor vybavený elektrickým štartovaním). Pri nastavovaní, alebo opravách vždy používajte ochranu oèí. Èasto kontrolujte správne utiahnutie skrutiek upevòujúcich motor. Všetky matice a skrutky musia by stále utiahnuté a zariadenie musí by udržiavané v dobrom stave. Pri výmene dielov nezabudnite utiahnu montážne upevòovacie prvky. Nikdy nezasahujte do bezpeènostných zariadení. Pravidelne kontrolujte ich správnu èinnos. Pri vykonávaní servisu, alebo opravy kosaèky, nenakláòajte ju nahor, ani neprevracajte, ak sa to výslovne nepožaduje v tomto návode. Servis a opravy môžu by vykonávané na kosaèke v rovnej polohe. Niektoré opravy sa vykonajú ¾ahšie, ak sa kosaèka zdvihne na zvýšenú rampu, alebo pracovný povrch. Na zníženie rizika, udržiavajte kosaèku vždy oèistenú od trávy, listov, alebo iných nahromadených úlomkov. Rozliaty olej, alebo palivo ihneï utrite. Kosaèku nechajte pred uložením vychladnú. Ak narazíte do nejakého predmetu, tak kosaèku vypnite a skontrolujte. Pred naštartovaním ju v prípade potreby najprv opravte. Pred èistením, opravou, alebo nastavovaním, vždy odpojte zapa¾ovací kábel od zapa¾ovacej svieèky. Nemeòte nastavenie regulátora motora, ani nepretáèajte motor. V prípade potreby vymažte a vymeòte bezpeènostnú a inštrukènú potlaè. Aby sa motor neprehrial, vždy musí by nasadený a èistý filter, chrániaci motor pred rôznymi úlomkami. Kosaèku pred uskladnením vždy skontrolujte. Používajte iba originálne vybavenie, alebo schválené náhradné diely. Žací nôž nahraïte dielom, schváleným výrobným závodom. BRIGGSandSTRATTON.COM Popis Kosaèka s kráèajúcou obsluhou je kosaèka rotaèného typu, poháòaná motorom. Motor poháòa žací nôž, umiestnený pod krytom kosaèky. Nôž zdvíha a žne trávu. Výšku kosenia je možné nastavi pod¾a požadovanej výšky trávy po kosení. Pokosená tráva sa buï zbiera do zberného koša na trávu, umiestneného vzadu, alebo u niektorých kosaèiek, môže by recyklovaná a slúži ako hnojivo pre trávnik. Recyklovanie pokosenej trávy je známe ako „mulèovanie”. Tlaèené modely musia by ruène tlaèené obsluhou. Modely s pojazdom majú systém pohonu zadných kolies, ktorý u¾ahèuje kosenie. Urèené použitie/Limity používania Kosaèka s kráèajúcou obsluhou je urèená na kosenie trávnika. Nie je povolené žiadne iné použitie. Nie je urèená na kosenie trávy vyššej než 15 cm, alebo trávy zmiešanej a vysokou burinou. Táto kosaèka je vhodná iba na súkromné používanie v záhrade pri dome. Nie je vhodná na kosenie trávy vo verejných parkoch, alebo ihriskách. Vlastnosti a ovládacie prvky (Obrázok 1) Nasledujúce vlastnosti a ovládacie prvky si porovnajte so svojim modelom. Uistite sa, že poznáte ich polohu a rozumiete ich úèelu. A. Páka na zastavenie motora B. Horná rukovä C. Gombík, alebo zaisovacia páèka D. Dolná rukovä E. Zadné dvierka F. Motor G. Nastavenie výšky H. Výrobný štítok

I. Zberný kôš na trávu

J. Rukovä lanka navíjacieho štartéra K. Páka ovládania pohonu (Model s pojazdom) L. Mulèovací uzáver Piktogramy DÔLEŽITÉ: Na vašom zariadení, alebo v literatúre dodanej so zariadením, sú umiestnené nasledujúce piktogramy. Pred používaním zariadenia sa nauète význam a pochopte úèel každého piktogramu. Bezpeènostné varovné piktogramy (Obrázok 23) A. VAROVANIE B. Dôležité: Pred používaním tohoto stroja si preèítajte návod na jeho používanie. C. VAROVANIE: Odhodené predmety. V blízkosti stroja sa nesmú zdržiava žiadne osoby. Pred používaním tohoto stroja si preèítajte pokyny pre používate¾a. D. VAROVANIE: Tento stroj nepoužívajte na svahoch so sklonom viac než 10 stupòov. E. VAROVANIE: Žiaden krok. F. VAROVANIE: Do priestoru žacieho noža nedávajte nohy, alebo ruky. G. UPOZORNENIE: Pred údržbou zariadenia odpojte kábel od zapa¾ovacej svieèky. H. VAROVANIE: Rozdrvené prsty. Piktogramy pre ovládanie a obsluhu (Obrázok 24)

Nízke otáèky Vysoké otáèky Olej Palivo Motor — Štart/Beh/Stop Páka pre ovládanie pohonu — Zapnutý/Vypnutý Montáž Ilustrácie a piktogramy zaèínajú na strane 1. Pokyny na vybalenie Táto kosaèka bola kompletne zmontovaná v závode. Po uložení kosaèky do krabice, bola rukovä nastavená do skladovacej polohy. Pri nastavovaní rukoväte do pracovnej polohy postupujte pod¾a ïalej uvedených krokov.

1. Vyberte kosaèku z krabice.

2. (Obrázok 2) Zdvíhajte dolnú rukovä (A) kým sa jej konce

nezaistia v pracovnej polohe (B). Uahujte gombík (D), kým dolná rukovä nie je pevne zaistená.

3. (Obrázok 3) Vyskrutkujte gombík (A) a príchytky z dolnej

rukoväte (C) Umiestnite hornú rukovä (B) do pracovnej polohy. Uahujte gombíky (A) až do pevného zaistenia hornej a dolnej rukoväte vo svojej polohe.

4. (Obrázok 4) Pri nasadzovaní lanka navíjacieho štartéra

musíte najprv stlaèi páku pre zastavenie motora (F). Pomaly potiahnite rukovä lanka navíjacieho štartéra (G) a vložte lanko navíjacieho štartéra do vedenia lanka (H).

5. (Obrázok 2) Na modeloch s pojazdom upevnite bovdeny

k rukoväti pomocou káblových príchytiek (F). UPOZORNENIE: Buïte opatrní pri sklápaní, alebo zdvíhaní rukoväte. Nepoškoïte bovdeny. Ohnutý bovden nebude správne fungova. Pred použitím zariadenia vymeòte ohnutý, alebo poškodený bovden. Ako namontova zberný kôš na trávu

2. (Obrázok 6) Uistite sa, že rukovä (C) je na vonkajšej

strane zberného koša na trávu. Pripevnite sponky (D) k rámu (E). Ako nasadi zberný kôš na trávu (Obrázok 7)

1. Pri nasadzovaní zberného koša na trávu na kosaèku,

zdvihnite zadné dvierka (F). Uchopte rukovä (G) zberného koša na trávu a nasaïte háèky zberného koša na trávu (H) na otoènú tyè zadných dvierok (I). Spustite zadné dvierka. DÔLEŽITÉ: Uistite sa, že háèky zberného koša na trávu (H), sú nasadené na otoènej tyèi zadných dvierok (I).

Používanie Ilustrácie a piktogramy zaèínajú na strane 1. Páka pre zastavenie motora (Obrázok 10) Uvo¾nite páku pre zastavenie motora (A) a motor a nôž sa automaticky zastavia. Na naštartovanie a beh motora, držte páku pre zastavenie motora (A) v pracovnej polohe (B). Pred štartovaním motora nieko¾kokrát stlaète a uvo¾nite páku pre zastavenie motora. Uistite sa, že bovden pre zastavenie motora sa pohybuje vo¾ne a že páka pre zastavenie motora funguje správne. Ako zastavi motor (Obrázok 10) Na zastavenie motora uvo¾nite páku pre zastavenie motora (A). Odpojte kábel od zapa¾ovacej svieèky, aby nedošlo k naštartovaniu motora.

Systém pohonu zadných kolies (Obrázok 11) VAROVANIE: Kvôli bezpeènému používaniu musí by systém pohonu odpojený ihneï po uvo¾není páky pre ovládanie pohonu. Ak sa systém pohonu neodpája správne, tak kosaèku nepoužívajte, kým systém pohonu nebude nastavený, alebo opravený autorizovaným servisným strediskom. Modely s pojazdom majú systém pohonu zadných kolies. Systém pohonu používajte nasledovne.

ovládanie pohonu (C). V odpojenej polohe (D), sa kosaèka prestane pohybova dopredu, ale motor bude naïalej beža.

4. Na odpojenie systému pohonu, ako aj vypnutie motora,

úplne uvo¾nite páku pre zastavenie motora (A). POZNÁMKA: Ak sa systém pohonu odpojí na novej kosaèke, tak je možné, že zadné kolesá sa po zdvihnutí zo zeme budú otáèa. Toto je normálne pri novom remeni a po jednej, alebo dvoch hodinách používania kosaèky to prestane. Ako naštartova motor VAROVANIE: Nôž sa bude pri bežiacom motore otáèa. DÔLEŽITÉ: Pred štartovaním motora nieko¾kokrát stlaète a uvo¾nite páku pre zastavenie motora. Uistite sa, že bovden pre zastavenie motora sa pohybuje vo¾ne a že páka pre zastavenie motora funguje správne.

1. Skontrolujte olej. Pozrite si návod na obsluhu motora.

2. Palivovú nádrž naplnite normálnym, bezolovnatým

benzínom. Pozrite si „Ako pripravi motor”.

3. Uistite sa, že zapa¾ovací kábel je nasadený na zapa¾ovacej svieèke.

4. (Obrázok 12) Motor s palivovou pumpou (nastrekovaèom): Takmer pri všetkých bežných teplotách okolia,

trikrát silno stlaète gombík palivovej pumpy (nastrekovaèa) (E). V chladnom poèasí možno bude potrebné nastrekova viackrát. Teplý motor zvyèajne nie je potrebné nastrekova. Po každom stlaèení gombíka nastrekovaèa poèkajte dve sekundy. POZNÁMKA: Pred prvým štartovaním nového motora, stlaète gombík nastrekovaèa päkrát. POZNÁMKA: Nadbytoèné nastrekovanie môže spôsobi zahltenie karburátora palivom. Pozrite si „Motor neštartuje” v èasti Riešenie problémov.

5. (Obrázok 11) Modely s pojazdom: Uistite sa, že páka

ovládania pohonu (C) je v odpojenej (vypnutej) polohe (D).

6. (Obrázok 13) Postavte sa za kosaèku. Jednou rukou

držte páku pre zastavenie motora (A) v pracovnej polohe tak, ako je to na obrázku. Druhou rukou uchopte rukovä lanka navíjacieho štartéra (F).

pozrite èas Riešenie problémov. Pred používaním kosaèky VAROVANIE: Skontrolujte stav zberného koša na trávu, èi nie je opotrebovaný, alebo ináè poškodený. Ak je opotrebovaný, alebo poškodený, tak príslušné diely vymeòte iba náhradnými dielmi, schválenými výrobným závodom. Na úplné zaplnenie zberného koša na trávu, nechajte motor beža s páèkou plynu (ak je vo výbave) nastavenou do polohy fast (vysoké otáèky). S Na úplné zaplnenie zberného koša na trávu (ak je vo výbave), nechajte motor beža s páèkou plynu (ak je vo výbave) nastavenou do polohy fast (vysoké otáèky). S Uistite sa, že zberný kôš na trávu (ak je vo výbave) je správne nasadený na kosaèke. S Skontrolujte stav zberného koša na trávu, èi nie je opotrebovaný, alebo ináè poškodený. Ak je opotrebovaný, alebo poškodený, tak príslušné diely vymeòte iba náhradnými dielmi, schválenými výrobným závodom. Ako nastavi výšku kosenia. VAROVANIE: Nôž sa bude pri bežiacom motore otáèa. Pred zmenou výšky kosenia, odpojte zapa¾ovací kábel od zapa¾ovacej svieèky a nepribližujte ho k zapa¾ovacej svieèke. Modely so samostatnými nastavovaèmi polohy jednotlivých kolies (Obrázok 15) Pre zmenu výšky kosenia zmeòte polohu nastavovacieho ramena (A) každého kolesa nasledovne.

1. Uvo¾nite nastavovacie rameno (A).

2. Posuòte nastavovacie rameno do inej polohy.

3. Uistite sa, že všetky nastavovacie ramená sú v rovnakej

polohe, aby kosaèka kosila všade rovnako. Modely s jednou spoloènou pákou pre nastavenie výšky kosenia (Obrázok 16 a Obrázok 17) Pre zmenu výšky kosenia zmeòte polohu nastavovacieho ramena (B) nasledovne.

1. Uvo¾nite nastavovacie rameno (B).

2. Uchopte rukovä (B) zberného koša na trávu. Zdvihnite

rám (C) nad otoènú tyè zadných dvierok (D).

3. (Obrázok 13) Vysypte trávu zo zberného koša na trávu

(E). Rady pre kosenie Niektoré modely majú doplnkový mulèovací uzáver. Ak je mulèovací uzáver nasadený, tak sa tráva poseká na jemno a ¾ahko sa zrecykluje. Pretože sa živiny vrátia do pôdy, trávnik bude potrebova menej hnojiva. Nasledujúce rady zvýšia výkonnos a zlepšia vzh¾ad trávnika. S Tráva musí by suchá. Ak je tráva vlhká, bude sa ažko kosi a budú sa tvori ažké zhluky trávy. S Tráva nesmie by príliš vysoká. Maximálna výška pre efektívne kosenie je 9,8 cm. Nastavovaèe výšky nastavte tak, aby sa kosila najviac iba jedna horná tretina výšky trávy. S Ak je tráva vyššia než 9,8 cm, tak je potrebné ju kosi na dvakrát. Pri prvom kosení nastavte nastavovaèe výšky do najvyššej polohy. Potom pri druhom kosení nastavte menšiu výšku. S Ostrie noža musí by stále ostré. Nôž, ktorý nie je ostrý, spôsobí hnednutie koncov trávy. S Vyèistite spodok krytu kosaèky. Nahromadenie trávy, alebo iných neèistôt na spodku krytu kosaèky spôsobí zníženie výkonnosti. Na zvýšenie kvality kosenia skúste nasledovné: S zväèšite výšku kosenia S koste èastejšie S koste pri nižšej rýchlosti pohybu po trávniku S zmenšite šírku záberu kosenia S zmeòte smer kosenia S pokoste po druhýkrát Údržba Údržba motora Ilustrácie a piktogramy zaèínajú na strane 1. Na udržanie svojho stroja v dobrom prevádzkovom stave, postupujte pod¾a nasledujúcej èasti, venovanej údržbe. Pred štartovaním motora si preèítajte tento návod a taktiež návod na obsluhu motora. Všetky informácie o údržbe motora sú uvedené v návode na obsluhu motora. VAROVANIE: Pred kontrolou, nastavovaním, alebo opravou, odpojte zapa¾ovací kábel od zapa¾ovacej svieèky a nepribližujte ho k zapa¾ovacej svieèke. Nakláòanie motora (Obrázok 14) Upozornenie: Nenakláòajte (neprevracajte) motor tak, aby sa zapa¾ovacia svieèka dostala dole. Ak robíte servis motora, skontrolujte nôž, alebo vyèistite spodok krytu kosaèky; motor vždy nakláòajte tak, aby pritom zapa¾ovacia svieèka bola hore. Preprava, alebo nakláòanie motora, pri ktorom sa zapa¾ovacia svieèka dostane dole, spôsobí nasledovné. S ažké štartovanie S dymenie motora S zneèistenie zapa¾ovacej svieèky. S nasiaknutie vložky vzduchového filtra olejom, alebo palivom Mazanie

1. Kvôli maximálnej výkonnosti, každých 25 hodín namažte

kolesá a všetky otoèné miesta motorovým olejom.

2. Mazanie motora si pozrite v návode na obsluhu motora.

Skontrolujte výšku kosenia (Obrázok 20) Ako vybra hnací remeò Na výmenu, alebo údržbu hnacieho remeòa dopravte kosaèku k autorizovanému servisnému zástupcovi. Kosaèku vyskúšajte na malej ploche. Ak výška kosenia nie je všade rovnaká, alebo ak sa pokosená tráva nevyhadzuje, alebo ak sa nekosí rovnomerne, tak si pozrite èas Riešenie problémov. Skladovanie so sklopenou rukoväou Ako nastavi bovden pre ovládanie pohonu (Obrázok 19) VAROVANIE: Pred nastavovaním bovdenu pre ovládanie pohonu uvo¾nite (pustite) páku pre zastavenie motora a poèkajte až sa motor zastaví. Ak sa systém pohonu nezapína a nevypína správne, tak skontrolujte správne namontovanie rukoväte. Uistite sa, že všetky diely sú v dobrom stave, nie sú zlomené, alebo ohnuté a všetky upevòovacie prvky sú utiahnuté. Opotrebované diely zmenia funkènos systému pohonu. Keï kosíte vysokú, hrubú trávu, alebo kosíte na svahoch, tak systém pohonu môže preklzáva, ak bovden pre ovládanie pohonu je príliš vo¾ný. Ak systém pohonu preklzáva, tak vykonajte nasledujúce nastavenie, alebo dopravte kosaèku do autorizovaného servisného strediska.

1. (Obrázok 19) Ak systém pohonu preklzáva, tak otoète

nastavovací prvok bovdenu (A) o jednu otoèku v smere uvedenom na obrázku. Zaènite kosi a vyskúšajte systém pohonu. UPOZORNENIE: Buïte opatrní pri sklápaní, alebo zdvíhaní rukoväte. Nepoškoïte bovdeny. Ohnutý bovden nebude správne fungova. Pred použitím zariadenia vymeòte ohnutý, alebo poškodený bovden. Ako sklopi rukovä

1. (Obrázok 21) Na modeloch s gombíkmi (A), uvo¾nite

gombíky (A) upevòujúce hornú rukovä (B) k dolnej rukoväti (C). UPOZORNENIE: Pri sklápaní, alebo zdvíhaní rukoväte zabezpeète, aby sa bovdeny nezachytili medzi hornú a dolnú rukovä, alebo na upevòovacích prvkoch rukoväte.

2. (Obrázok 22) Otoète hornú rukovä (B) smerom k zadnej

1. (Obrázok 22) ahajte dolnú rukovä (C) spä, kým jej

konce nezapadnú do pracovnej polohy. Potom ju zaistite upevòovacími prvkami.

2. Zdvihnite hornú rukovä (B) do polohy vhodnej pre obsluhu.

3. Nastavovanie a skúšanie opakujte dovtedy, kým systém

pohonu neprestane preklzáva. Ako pripravi kosaèku na skladovanie

4. Pred kosením sa uistite, že sa systém pohonu správne

vypína a že sa kosaèka zastaví. Ak sa systém pohonu nevypne, tak kosaèku nepoužívajte a prepravte ju do autorizovaného servisného strediska.

VAROVANIE: Nevylievajte benzín vo vnútri budovy, v blízkosti ohòa, alebo ak fajèíte. Benzínové výpary môžu spôsobi výbuch, alebo požiar. BRIGGSandSTRATTON.COM

5. Odstráòte špinu a úlomky z chladiacich rebier valca a

6. Vyèistite spodok krytu kosaèky.

7. Úplne vyèistite kosaèku kvôli ochrane náteru.

8. Kosaèku uložte do miestnosti s dobrým vetraním.

9. Uistite sa, že v zbernom koši na trávu nie je žiadna tráva.

Tráva, ktorá zostane v zbernom koši poèas skladovania, poškodí zberný kôš. Ako objedna náhradné diely Používajte iba náhradné diely schválené výrobcom, alebo overené náhradné diely. Nepoužívajte prídavné zariadenia, alebo príslušenstvo, ktoré nie sú konkrétne doporuèené pre tento výrobok. Na obdržanie správnych náhradných dielov musíte uvies èíslo modelu, ktoré nájdete na výrobnom štítku výrobku. Pri objednávaní sú potrebné nasledujúce informácie: S Èíslo modelu S Výrobné èíslo S Èíslo dielu S Poèet kusov Ak nedokážete získa diely, alebo službu vyššie uvedeným spôsobom, tak sa spojte s: Briggs & Stratton UK Ltd Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM Riešenie problémov Motor neštartuje.

1. Uistite sa, že v palivovej nádrži je èistý benzín.

Nepoužívajte starý benzín.

pumpy (nastrekovaè) (doplnkový na niektorých modeloch).

3. Uistite sa, že zapa¾ovací kábel je nasadený na zapa¾ovacej svieèke.

4. Nastavte karburátor. Pozrite si návod na obsluhu motora.

5. Vo valci motora je príliš ve¾a benzínu. Vyskrutkujte a

osušte zapa¾ovaciu svieèku. Nieko¾kokrát potiahnite za rukovä lanka navíjacieho štartéra. Zaskrutkujte zapa¾ovaciu svieèku. Nasaïte zapa¾ovací kábel na zapa¾ovaciu svieèku. Naštartujte motor.

6. Motor sa ažko štartuje v ažkej, alebo vysokej tráve. Premiestnite kosaèku na èistú, suchú plochu.

7. Zabezpeète, aby páka pre zastavenie motora bola v pracovnej polohe.

8. Zabezpeète, aby palivový ventil bol v polohe ON (otvorený). Pozrite si návod na obsluhu motora.

1. Uvo¾nite páku pre zastavenie motora.

2. Skontrolujte bovden pre zastavenie motora. Ak je bovden

ohnutý, alebo poškodený, tak ho vymeòte. Výkonnos motora je nízka.

1. Skontrolujte nastavenie výšky kosenia. Ak je tráva vysoká, tak zväèšite výšku kosenia.

2. Skontrolujte spodok krytu noža. Vyèistite kryt noža od

5. Skontrolujte nastavenie karburátora. Pozrite si návod na

nožom dodaným z výrobného závodu.

2. Skontrolujte, èi nôž nie je ohnutý, alebo zlomený.

Poškodený nôž je nebezpeèný a musí by vymenený.

3. Skontrolujte adaptér noža. Zlomený adaptér noža

4. Ak vibrácie pretrvávajú, tak prepravte kosaèku do autorizovaného servisného strediska.

Tráva nie je správne vyhadzovaná z vyhadzovacieho kanála.

1. Vyèistite spodok krytu kosaèky.

2. Skontrolujte, èi nôž nie je ve¾mi opotrebovaný. Nôž vyberte a naostrite. Kvôli bezpeènosti, každé dva roky vymieòajte nôž za nový náhradný, dodaný z výrobného závodu. Tráva sa nekosí rovnomerne.

1. Skontrolujte nastavenie výšky každého kolesa. Nastavenie výšky musí by rovnaké na všetkých kolesách.

2. Uistite sa, že nôž je ostrý.

3. Skontrolujte, èi nôž nie je ohnutý, alebo zlomený.

Poškodený nôž je nebezpeèný a musí by vymenený.

Briggs & Stratton Power Products Group, LLC zdarma opraví, alebo vymení každú súèiastku (súèiastky) výrobku, ktorá má vadu materiálu, alebo spracovania, alebo obidva typy závady. Náklady za dopravu výrobku predloženého na opravu, alebo výmenu na základe tejto záruky musí znáša zákazník. Táto záruka platí na èasové obdobie a podlieha doleuvedeným podmienkam . Keï potrebujete záruèný servis, nájdite najbližší Servis autorizovaného dílera v našej mape lokalít našich dílerov na webovej stránke www.murray.com. Neexistuje žiadna iná expresná záruka. Implicitné záruky, vrátane tých, ktoré sa týkajú predajnosti a spôsobilosti na patrièný úèel, alebo v rozsahu, ktorý povo¾uje zákon. Niektoré štáty, alebo krajiny nepovo¾ujú vylúèenie, alebo obmedzenie ved¾ajších, alebo následných škôd, teda horeuvedené obmedzenie a vylúèenie sa nesmie aplikova na vás. Táto záruka vám dáva špecifické zákonné práva a môžete ma aj ïalšie práva, ktoré sa v jednotlivých štátoch, alebo krajinách líšia. Typ výrobku Záruèné podmienky Spotrebite¾ské použitie Kosaèka s obsluhou kráèajúcou za kosaèkou 2 roky Obchodné použitie 90 dní Záruèná doba zaèína dátumom nákupu prvým maloobchodným zákazníkom, alebo komerèným koncovým užívate¾om a pokraèuje poèas doby, ktorá je uvedená v tabu¾ke hore. ”Zákaznícke použitie” znamená osobné použitie v domácnosti maloobchodným zákazníkom vrátane použitia na komerèné úèely, za úèelom vytvárania príjmu, alebo na úèely prenájmu. Keï sa už výrobok používal na komerèné úèely, potom sa za úèelom tejto záruky bude považova ako komerèné použitie. Na získanie záruky nie je potrebná žiadne registrácia záruky. Odložte si bloèek z nákupu. Ak nepredložíte dôkaz o dátume zakúpenia, keï požadujete záruèný servis, na urèenie záruky sa použije dátum výroby výrobku.

Vítame záruènú opravu a ospravedlòujeme sa vám za to, že sme vám spôsobili problémy. Záruèné opravy môže urobi každý autorizovaný dodávate¾om servisných služieb. Väèšina záruèných opráv sa vybaví rutinne, ale niekedy požiadavka na záruèný servis nemusí by primeraná. Napríklad, záruèný servis sa nevahuje na taký výrobok, u ktorého poškodenie vzniklo v dôsledku nesprávneho použitia, nedostatoènej bežnej údržby, v dôsledku nesprávnej prepravy, nesprávneho narábania, skladovania, alebo kvôli nesprávnej inštalácii. Podobne, záruka neplatí, ak bolo odstránené sériové èíslo výrobku, alebo ak bol výrobok zmenený, alebo upravený. Táto záruka sa vzahuje len na vadný materiál výrobku a / resp. alebo spracovanie. Aby sme sa vyhli nedorozumeniu, ktoré by mohlo vzniknú medzi zákazníkom a dodávate¾om servisných služieb, dole uvádzame niektoré príèiny porúch výrobku, na ktoré sa záruka nevzahuje.

Normálne opotrebenie: Zariadenie poháòané malým motorom , podobne ako všetky mechanické zariadenia, si vyžadujú pravidelnú údržbu a servis dielov, aby dobre fungovali. Záruka neplatí na výrobok, alebo diely, ktorých životnos skonèila pri normálnom používaní. Montáž: Táto záruka neplatí na výrobok, ktorý bol nesprávne zmontovaný, alebo zmontovaný nedovoleným spôsobom, bol vymenený, alebo upravený. Aj montáže brániace štartovaniu, majú za následok nedostatoèný výkon motora. Nesprávna údržba: Životnos tohto výrobku závisí na podmienkach v ktorých pracuje a starostlivosti, ktorá je mu venovaná. Doporuèené intervaly údržby a nastavovania sú uvedené v návode na obsluhu. Výrobky ako kultivátory, plotostrihy, rotaèné kosaèky, sú èasto používané v prašnom, alebo zneèistenom prostredí, ktoré spôsobí ich predèasné opotrebenie. Na toto opotrebenie, spôsobené špinou, prachom, alebo iným abrazívnym materiálom, ktorý sa dostal do výrobku kvôli nevhodnej údržbe, neplatí záruka. Záruka nebude plati na odstraòovanie závad, ktoré boli spôsobené použitím iných než originálnych náhradných dielov. Nesprávne, resp. nevhodné palivo, alebo mazivo: Táto záruka sa nevzahuje na škody spôsobené použitím zvetraného paliva, alebo alternatívnych benzínov. Poškodenie motora, alebo dielov motora, t.j. spa¾ovacej komory, ventilov, sediel ventilov, vedení ventilov, spálené vinutia motora štartéra, spôsobené použitím alternatívnych palív, ako napríklad petroleja, zemného plynu, nie je kryté zárukou, ak motor nie je na použitie daného paliva certifikovaný. Záruka neplatí na diely, ktoré sú poškriabané, alebo zlomené kvôli tomu, že výrobok bol používaný s nedostatoèným množstvom oleja, zneèisteným olejom, alebo olejom nesprávnej triedy, ani na diely výrobku poškodené chýbajúcim mazaním. Nesprávne používanie: Správne používanie výrobku je popísané v návode na obsluhu. Výrobok poškodený pretoèením, prehriatím, alebo používaním v stiesnenom priestore, bez dostatoèného vetrania. Výrobok zlomený príliš silnými vibráciami, spôsobenými uvo¾neným upevnením motora, chýbajúcimi, alebo nevyváženými nožmi, rotormi, pretoèením, alebo k¾ukovým hriade¾om ohnutým v dôsledku nárazu do tvrdého predmetu. Záruka sa nevzahuje na poškodenie, alebo nesprávne fungovanie, spôsobené nehodami, nesprávnym použitím, alebo nevhodným servisom, alebo zamrznutím, alebo chemickým rozkladom, ako aj intenzívnejším používaním než je doporuèené v návode na obsluhu Bežné nastavovanie, spotrebné položky, alebo nastavenia: Táto záruka neplatí na spotrebné položky, ako napríklad olej, remene, nože, O-krúžky, filtre, atï. Ostatné vylúèenia zo záruky: Záruka neplatí na opravu, alebo nastavenia dielu (dielov), ktoré nie sú vyrobené u Briggs & Stratton. Táto záruka neplatí na závady spôsobené vyššou mocou a inými udalosami, ktoré výrobca nedokáže ovplyvni. Taktiež neplatí na použité, renovované a demonštraèné výrobky. Záruèný servis poskytujú iba autorizovaní servisní zástupcovia. Svojho najbližšieho zástupcu si vyh¾adajte na našej mape na stránke BRIGGSandSTRATTON.COM
