Produkttype	Gående græsslåmaskine, roterende
Mærke	MURRAY
Model	MXH550
Drivmiddel	Blyfri benzin
Motortype	4-takts benzinmotor (se motormanualen)
Tankkapacitet	Ca. 1,5 L (almindeligt skøn)
Klippehøjde	Justerbar, fra ca. 25 mm til 100 mm (maksimal effektiv 100 mm)
Klippebredde	Ca. 55 cm (model MXH550)
Kørselstype	Selvkørende (baghjulstræk) eller skubbet afhængigt af version
Skæresystem	Roterende kniv under hus, mulching mulighed med bioklapper
Opsamling	Aftagelig bagopsamlingspose
Højdejustering	Individuel per hjul eller enkeltstyring afhængigt af model
Foldbart håndtag	Ja, til kompakt opbevaring
Smøring	Hver 25 timer: hjul og lejer med motorolie
Knivudskiftning	Hvert 2. år, brug original reservedel
Garantiperiode	Privat brug: 2 år; professionelt brug: 90 dage
Vægt	Ca. 30 kg (estimat for tilsvarende model)
Mål (L x B x H)	Ca. 150 x 55 x 100 cm (estimat)
Sikkerhed	Motorbremsehåndtag, bagudkaster, beskyttelse mod stenkast
Reservedele	Brug originale reservedele, angiv model- og serienummer
Tilsigtet anvendelse	Privat have, græshøjde < 15 cm
Lydniveau	Ca. 90 dB(A) (estimat)

Ofte stillede spørgsmål - MXH550 MURRAY

Hvordan starter jeg motoren på MURRAY MXH550 græsslåmaskine?

Sørg for oliemiveau og benzin. For en kold motor, tryk på chokerpæren 3 gange (5 gange for en ny motor). Sæt motorbremsehåndtaget i driftsposition. Træk langsomt i startrebshåndtaget indtil modstand, træk derefter hurtigt. Lad det langsomt vende tilbage.

Hvordan justerer jeg klippehøjden?

Før justering, sluk motoren og afbryd tændrørskablet. På modeller med individuel justering, flyt hver justeringsarm (A) til samme position. På modeller med enkeltstyring, flyt håndtaget (B) til den ønskede position. Sørg for, at alle hjul er i samme højde.

Hvordan installeres græsopsamlingsposen?

Montér rammen i posen (figur 5). Fastgør klammerne på rammen. Løft bagudkasteren, sæt posens kroge ind på bagudkasterens drejetap, og sænk derefter bagudkasteren. Kontrollér, at krogene sidder korrekt.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér benziniveauet (frisk benzin), at tændrørskablet er korrekt tilsluttet, og at benzinhane er åben. Hvis motoren er overvædet, fjern tændrøret, tør det, træk flere gange i startrebet, og sæt tændrøret tilbage. Sørg for, at motorbremsehåndtaget er i tændt position.

Hvordan vedligeholder jeg skærekniven?

Kontrollér regelmæssigt for slitage og revner. Hvert andet år skal kniven udskiftes med en original del. Hvis kniven er sløv, slib den. Før nogen indgriben, sluk motoren og afbryd tændrørskablet. Spænd fastgørelsesbolten godt.

Hvordan foldes håndtaget til opbevaring?

Løsn vingemøtrikkerne på den øverste del af håndtaget. Fold den øverste del bagud, og fold derefter håndtaget fremad over motoren. Pas på ikke at klemme kablerne. For at rette op, følg de omvendte trin.

Hvad er de vigtigste sikkerhedsanvisninger?

Brug altid sikkerhedsbriller, handsker og lukkede sko. Hold børn og dyr på afstand. Slå ikke på skråninger over 10° (eller 15° afhængigt af model). Hold hænderne væk fra den roterende kniv. Sluk motoren, før du forlader maskinen.

Hvilken olie skal jeg bruge til motoren?

Se motormanualen. Generelt, brug SAE 30 eller 10W-30 olie af kvalitet SG eller højere. Motoren leveres uden olie; tilsæt olie før første brug. Kontrollér niveauet regelmæssigt.

Hvordan dræner jeg benzintanken?

Udfør dræning udendørs, væk fra åben ild. Lad motoren køre, indtil den går tør, eller brug en hævert. Opbevar benzinen i en godkendt beholder. Ryg ikke. Se manualen for flere detaljer.

Hvordan rengør jeg græsslåmaskinens hus?

Efter hver brug, sluk motoren og afbryd tændrørskablet. Rengør toppen og bunden af huset med en børste eller vandstråle (undgå tændrøret). Fjern græs og affald for at opretholde ydeevnen.

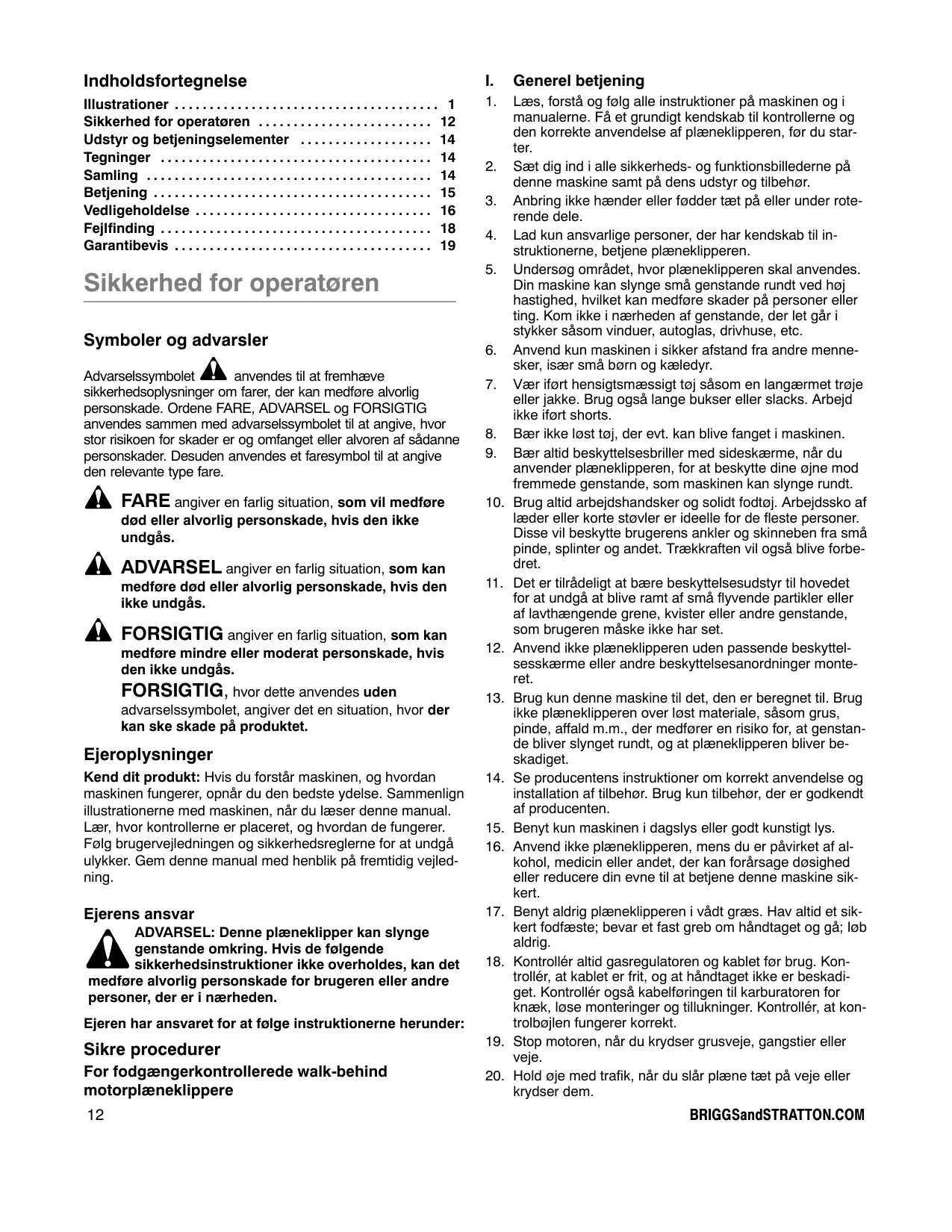

BRUGSANVISNING MXH550 MURRAY

Udstyr og betjeningselementer 14

Tegninger 14

Samling 14

Betjening 15

Vedligeholdelse 16

Fejlfinding 18

Garantibevis 19

Sikkerhed for operatøren

FARE angiver en farlig situation, som vil medføre død eller alvorlig personskade, hvis den ikke undgås. ADVARSEL angiver en farlig situation, som kan medføre død eller alvorlig personskade, hvis den ikke undgås. FORSIGTIG angiver en farlig situation, som kan medføre let eller moderat personskade, hvis den ikke undgås.

FORSIGTIG, hvor dette anvendes uden advarselssymbolet, angiver det en situation, hvor der kan ske skade på produktet.

Ejeroplysninger

Kend dit produkt: Hvis du forstår maskinen, og hvordan maskinen fungerer, opnår du den bedste ydelse. Sammenlign illustrationerne med maskinen, når du læser denne manual. Lær, hvor kontrollerne er placeret, og hvordan de fungerer. Følg brugervejledningen og sikkerhedsreglerne for at undgå ulykker. Gem denne manual med henblik på fremtidig vejledning.

Ejerens ansvar

ADVARSEL: Denne plæneklipper kan slynge genstande omkring. Hvis de følgende sikkerhedsinstruktioner ikke overholdes, kan det medføre alvorlig personskade for brugeren eller andre personer, der er i nærheden.

Ejeren har ansvaret for at følge instruktionerne herunder:

Sikre procedure

For fodgængerkontrollerede walk-behind motorplæneklippere

I. Generel betjening

1. Læs, forstå og følg alle instruktioner på maskinen og i manualerne. Få et grundigt kendskab til kontrollerne og den korrekte anvendelse af plæneklipperen, før du starter.
2. Sæt dig ind i alle sikkerheds- og funktionsbillederne på denne maskine samt på dens udstyr og tilbehør.
3. Anbring ikke hænder eller fødder tæt på eller under roterende dele.
4. Lad kun ansvarlige personer, der har kendskab til instruktionerne, betjene plæneklipperen.
5. Undersøg området, hvor plæneklipperen skal anvendes. Din maskine kan slynge små genstande rundt ved høj hastighed, hvilket kan medføre skader på personer eller ting. Kom ikke i nærheden af genstande, der let går i stykker, såsom vinduer, autoglas, drivhuse, etc.
6. Anvend kun maskinen i sikker afstand fra andre mennesker, især små børn og kæledyr.
7. Vær iført hensigtsmæssigt tøj, såsom en langærmet trøje eller jakke. Brug også lange bukser eller slacks. Arbejd ikke iført shorts.
8. Bær tøj, der eventuelt kan blive fanget i maskinen.
9. Bær altid beskyttelsesbriller med sideskærme, når du anvender plæneklipperen, for at beskytte dine øjne mod fremmede genstande, som maskinen kan slynge rundt.
10. Brug altid arbejdshandsker og solidt fodtøj. Arbejdssko af læder eller korte støvler er ideelle for de fleste personer. Disse vil beskytte brugerens ankler og skinneben mod små pinde, splinter og andet. Trækkraften vil også blive forbedret.
11. Det er tilrådeligt at bære beskyttelsesudstyr til hovedet for at undgå at blive ramt af små flyvende partikler eller af lavthængende grene, kviste eller andre genstande, som brugeren måske ikke har set.
12. Anvend ikke plæneklipperen uden passende beskyttelsesskærme eller andre beskyttelsesanordninger monteret.
13. Brug kun denne maskine til det, den er beregnet til. Brug ikke plæneklipperen over løst materiale, såsom grus, pinde, affald m.m., der medfører risiko for, at genstande bliver slynget rundt, og at plæneklipperen bliver beskadiget.
14. Se producentens instruktioner om korrekt anvendelse og installation af tilbehør. Brug kun tilbehør, der er godkendt af producenten.
15. Benyt kun maskinen i dagslys eller godt kunstigt lys.
16. Anvend ikke plæneklipperen, mens du er påvirket af alkohol, medicin eller andet, der kan forårsage døsighed eller reducere din evne til at betjene denne maskine sikkert.
17. Benyt aldrig plæneklipperen i vådt græs. Hav altid et sikkert fodfæste; bevar et fast greb om håndtaget og gå; løb aldrig.
18. Kontroller altid gasregulatoren og kablet før brug. Kontroller, at kablet er frit, og at håndtaget ikke er beskadiget. Kontroller også kabelføringen til karburatoren for knæk, løse monteringer og tilstopninger. Kontroller, at kontrolbøjlen fungerer korrekt.
19. Stop motoren, når du krydser grusveje, gangstier eller veje.
20. Hold øje med trafik, når du slår plæne tæt på veje eller krydser dem.
21. Stop motoren, hver gang du forlader maskinen, og før du rengør, reparerer eller kontrollerer maskinen. Vær sikker på, at alle bevægelige dele er stoppet. Lad motoren køle af, afmonter tændrørskablet og tag det væk fra tændrøret.
22. Hvis maskinen får usædvanligt kraftige vibrationer: Stop motoren, afmontér tændrørskablet og sørg for, at det ikke rører tændrøret. Undersøg straks, hvad årsagen er. Vibrationer er generelt en advarsel om, at der er noget galt.
23. Stop motoren, hvis en fremmed genstand er blevet ramt. Tag kablet væk fra tændrøret. Kontroller plæneklipperen for skader. Reparér plæneklipperen, før du starter og benytter den, hvis den er beskadiget.
24. Kontrollér regelmæssigt plæneklipperen. Kontrollér, at der ikke er nogle bøjede, beskadigede eller løse dele.
25. Saml aldrig plæneklipperen op, og bær den aldrig, mens motoren er i gang.
26. Undgå at blive udsat for langvarig støj og vibrationer fra motordrevet udstyr. Tag pauser indimellem og/eller anvend høreværn, der beskytter dig mod motorstøj, samt kraftige arbejdshandsker for at reducere vibrationer i hænderne.

II. Græsslåning på skråninger

Skråninger er ofte involveret i forbindelse med glide- og falduheld, der kan medføre alvorlig personskade. Vær ekstra forsigtig på alle skråninger. Slå ikke plænen på en skråning, hvis du føler dig usikker på det sted.

Slå plænen på tværs af skråningen; aldrig op og ned.

Hold øje med huller, riller og bump. Højt græs kan gemme forhindringer.

Slå ikke plæne i nærheden af stejle nedgange, grøfter eller volde. Brugeren kan miste fodfæstet eller balancen.

Slå ikke plænen på ekstra stejle skråninger (maksimum 15 grader) eller på meget ujævne terræner. Vær ekstremt forsigtig, når du arbejder på skråninger.

III. Børn

Der kan opstå tragiske ulykker, hvis brugeren ikke er opmærksom på børn i nærheden. Børn bliver ofte tiltrukket af plæneklippere og aktiviteterne i forbindelse med plæneklipning. Regn aldrig med, at børn hele tiden er, hvor du sidst så dem.

1. Hold børn væk fra området, hvor der foretages plæneklipning. Overlad dem til en ansvarlig og opmærksom voksen.
2. Vær opmærksom og sluk plæneklipperen, hvis der kommer børn ind i området.
3. Se bagud og ned, før og mens du går baglæns, for at sikre, at der ikke er børn til stede.
4. Giv aldrig børn lov til at styre plæneklipperen.
5. Vær ekstra forsigtig, når du nærmer dig blinde hjørner, buske, træer og andre genstande, der kan nedsætte udsynet.

IV. Service

1. Vær særligt forsigtig, når du håndterer benzin og andre brændstoffer. De er brandfarlige, og dampene er eksplosive.

a. Benyt kun en godkendt beholder. b. Tag aldrig brændstofdækslet af og fyld aldrig brændstof på, mens motoren kører. Lad motoren køle af, før der fyldes brændstof på. Ryg ikke. c. Fyld aldrig brændstof på maskinen indendørs. d. Opbevar aldrig maskinen eller brændstofbeholderen indendørs, hvor der er åben ild, såsom en vandvarmer. e. Hvis det er nødvendigt at tømme brændstoftanken, bør det gøres udendørs. Det udtømte brændstof bør opbevares i en beholder, der er konstrueret specielt til opbevaring af brændstof, eller det bør kasseres med forsigtighed. f. Gammel olie og benzin bør forsigtigt hældes i beholdere, der er konstrueret specielt til olie og benzin. g. Fyldte beholdere bør transporteres med forsigtighed til et indsamlingssted med henblik på korrekt genbrug.

1. Lad aldrig en motor køre indendørs eller i et lukket område.
2. Foretag aldrig justeringer eller reparationer, mens motoren er i gang. Afmonter tændrørskablet og hold kablet væk fra tændrøret for at forhindre utilsigtet start (Tag tændingsnøglen ud, hvis maskinen er udstyret med elektrisk start). Anvend altid øjenbeskyttelse, når du laver justeringer eller reparationer.
3. Kontroller hyppigt, at motorens monteringsbolte er strammet korrekt.
4. Alle møtrikker og bolte skal være spændt, og udstyret skal holdes i god stand. Hvis der foretages udskiftning af dele, skal det sikres, at monteringsanordninger er spændt.
5. Pil aldrig ved sikkerhedsanordninger. Kontroller regelmæssigt, at de fungerer korrekt.
6. Når du servicerer eller reparerer plæneklipperen: Vip eller læg ikke maskinen ned, medmindre der specifikt er instruktioner i denne manual om at gøre dette. Service og reparation kan udføres med plæneklipperen i opretstående position. Nogle procedurer vil blive nemmere, hvis maskinen løftes på en hævet platform eller arbejdsflade.
7. For at reducere brandfare: Hold plæneklipperen fri af græs, blade og andre ophobede rester. Aftør olie- eller brændstofspild. Lad plæneklipperen afkøle før opbevaring.
8. Stop og undersøg udstyret, hvis du rammer en genstand. Reparér maskinen om nødvendigt, før du starter igen.
9. Afmontér altid tændrørskablet før rengøring, reparation eller justering.
10. Lav ikke om på indstillingerne for motorregulatoren og kør ikke motoren for hurtigt.
11. Rengør og udskift sikkerheds- og instruktionsbillederne, når der er behov herfor.
12. For at beskytte mod overophedning af motoren: Hav altid motorens restfilter monteret og hold det rent.
13. Kontroller plæneklipperen før opbevaring.
14. Brug kun originalt udstyr eller autoriserede reservedele.
15. Udskift skærekniven med en fabriksgodkendt kniv.

Beskrivelse

Motorplæneklipperen er en motordrevet plæneklipper af rotor-typen. Motoren driver en skærekniv, som sidder under plæneklipperhuset. Kniven løfter græsset og klipper det over. Højden på græsset kan reguleres, så plænen får det ønskede udseende. Det afskårne græs samles enten i en bagvedmonteret græspose, eller det genanvendes på nogle plæneklippere, så det gøder plænen. Genanvendelse af afskåret græs kaldes "bioklipning". En motorplæneklippermodel, der skal skubbes, kræver at operatøren skubber den. Selvkørende modeller har et baghjulstrukket system, som letter plæneklipningen.

Påtænkt anvendelse/Begrænsninger for anvendelse

Motorplæneklipperen er designet til at klippe græsplæner. Anden anvendelse er ikke tilladt. Den er ikke designet til at klippe græs, der er længere end 15 cm eller græs med højt ukrudt. Motorplæneklipperen er kun beregnet til privat brug i egen have. Den er ikke beregnet til klipning af græs i parker eller på legepladser.

Udstyr og betjeningselementer

(Figur 1) Sammenlign det følgende udstyr og betjeningselementer med din model. Sørg for, at du kender placeringen og forstår deres formål.

A. ADVARSEL B. VIGTIGT: Læs manualen, før du benytter maskinen. C. ADVARSEL: Genstande kan blive slynget omkring. Hold andre personer på afstand. Læs brugervejledningen, før du benytter maskinen. D. ADVARSEL: Benyt ikke denne maskine på skråninger, der er over 10 grader. E. ADVARSEL: Træd ikke.

F. ADVARSEL: Hold fødder og hænder væk fra den roterende skærekniv. G. FORSIGTIG: Afmontér tændrørskablet, før du servicerer maskinen. H. ADVARSEL: Fingre kan knuses.

Tegninger af betjeningselementer og funktioner (Figur 24)

I. Langsom J. Hurtig K. Olie L. Brændstof M. Motor - Start/Kør/Stop N. Korekontrolhåndtag - Aktiveret/Deaktiveret

Montering

Vejledning om udpakning

Plæneklipperen blev fuldt samlet på fabrikken. Da plæneklipperen blev emballeret, blev håndtaget sat i opbevaringsstilling. Følg trinene herunder for at sætte håndtaget i funktionsstilling.

1. Tag plæneklipperen ud af emballagen.
2. (Figur 2) Løft det nederste håndtag (A), indtil det nederste håndtags ender låses i funktionsstillingen (B). Tilspænd grebet (D), indtil det nederste håndtag sidder fast.
3. (Figur 3) Afmonter grebet (A) og fastgøringsanordningerne fra det nederste håndtag (C). Sæt det øverste håndtag (B) i funktionsstilling. Tilspænd grebene (A), indtil det øverste håndtag og det nederste håndtag låses på plads.
4. (Figur 4) For at montere startsnoren, skal du først aktivere motorens stophåndtag (F). Træk langsomt i startsnorens håndtag (G), og monter startsnoren i snorens føring (H).
5. (Figur 2) På selvkørende modeller skal kablerne fastgøres til håndtaget med kabelholdere (F).

ADVARSEL: Vær forsigtig, når du folder eller løfter håndtaget. Undgå at beskadige kablerne. Et bøjet kabel fungerer ikke korrekt. Udskift et bøjet eller beskadiget kabel, før du benytter maskinen.

Samling af græsposen.

1. (Figur 5) Før rammen (A) ind i den åbne ende af græsposen (B).
2. (Figur 6) Sørg for, at håndtaget (C) er på græsposens yderside. Fastgør clipsene (D) på rammen (E).

Montering af græsposen (Figur 7)

1. Løft baglemmen (F) for at montere græsposen på plæneklipperen. Hold fat i græsposens håndtag (G) og monter græsposens kroge (H) på baglemmens svingstang (I). Sænk baglemmen.

VIGTIGT: Kontrollér, at græsposens kroge (H) er monteret på baglemmens svingstang (I).

Klargøring af motoren

ADVARSEL: Se hvilken type benzin og olie, der skal bruges, i motorens brugervejledning. Benyt altid en godkendt brændstofbeholder. Ryg ikke,

når du kommer brændstof i motoren. Kom ikke brændstof i, når du er i et lukket rum. Stop motoren, før du kommer brændstof i. Lad motoren køle af i flere minutter.

FORSIGTIG: Motoren blev afsendt fra Briggs & Stratton uden olie og brændstof. Inden du starter motoren, skal du altid sørge for at påfylde olie i henhold til de instruktioner, der er angivet i betjeningsvejledningen for motoren. Hvis du starter motoren uden påfyldning af olie, vil den blive beskadiget og vil ikke kunne repareres mere og derfor ikke være dækket af garantien.

Se hvilken type benzin og olie, der skal bruges, i motorens brugervejledning. Inden maskinen tages i brug, bør du gennemlæse informationen vedrørende sikkerhed, betjening, vedligeholdelse og opbevaring.

Skift af bioklipdækpladen

ADVARSEL: Før du fjerner eller monterer bioklipdækpladen, skal du afmontere tændrørskablet og holde det væk fra tændrøret.

(Figur 8) Nogle modeller har en valgfri bioklipdækplade. Benyt bioklipdækpladen (A) til at give græsset en ren, fin beskæring. For at tømme græsset ind i græsposen, skal du afmontere bioklipdækpladen som følger.

Afmontering af bioklipdækpladen

1. (Figur 9) Løft baglemmen (B).
2. Afmontér bioklipdækpladen (A) fra udtømningsåbningen.

Montering af bioklipdækpladen

1. (Figur 9) Løft baglemmen (B).
2. Før bioklipdækpladen (A) ind i udtømningsåbningen.

Betjening

Slip motorens stophåndtag (A), og motoren og skærekniven stopper automatisk. For at starte og benytte motoren: Hold motorens stophåndtag (A) i funktionsstillingen (B).

Før du starter motoren, skal du bevæge motorens stophåndtag flere gange. Kontrollér, at motorens stopkabel bevæger sig frit, og at motorens stophåndtag fungerer korrekt.

Afbrydelse af motoren (Figur 10)

Slip motorens stophåndtag (A) for at stoppe motoren. Afmonter kablet og hold det væk fra tændrøret for at forhindre motoren i at starte.

Baghjulstrukket system (Figur 11)

ADVARSEL: For sikker benyttelse skal køresystemet straks deaktiveres, når kørehåndtaget slippes. Hvis køresystemet ikke virker korrekt: Benyt ikke plæneklipperen, før systemet er blevet justeret eller repareret af et servicecenter.

Selvkørende modeller har et baghjulstrukket system. Betjen køresystemet som følger.

1. Hold motorens stophåndtag (A) i funktionsstillingen. Start motoren. BEMÆRK: Slip motorens stophåndtag (A) for at stoppe motoren.
2. Skub kørehåndtaget (C) helt frem. Køresystemet er nu aktiveret, og plæneklipperen bevæger sig fremad.
3. For kun at deaktivere køresystemet skal du slippe kørehåndtaget (C). I den deaktiverede position (D) holder plæneklipperen op med at bevæge sig fremad, men motoren vil fortsat køre.
4. For både at deaktivere køresystemet og stoppe motoren skal du slippe motorens stophåndtag fuldstændig (A).

BEMÆRK: Når køresystemet er deaktiveret på en ny maskine, er det muligt, at baghjulene roterer, hvis de løftes fra jorden. Dette er normalt med en ny drivrem og hører op efter en til to timers brug.

Start af motoren

VIGTIGT: Bevæg motorens stophåndtag flere gange, før du starter motoren. Kontrollér, at motorens stopkabel bevæger sig frit, og at motorens stophåndtag fungerer korrekt.

1. Kontroller olien. Se motorens brugervejledning.
2. Kom blyfri lavoktanbenzin i benzintanken. Se "Forberedelse af motoren".
3. Kontroller, at tændrørskablet er monteret på tændrøret.
4. (Figur 12) Motorer med spædning: Under de fleste temperaturforhold skal spædebolden (E) trykkes hårdt ind tre gange. Under kolde vejrforhold kan der være behov for yderligere spædning. En varm motor skal normalt ikke spædes. Vent i to sekunder, hver gang du har trykket på spædeknappen.

BEMÆRK: Når en ny motor startes første gang, skal spædebolden trykkes ind 5-6 gange.

BEMÆRK: Hvis der spædes for meget, kan karburatoren drukne i brændstof. Se under "Motoren vil ikke starte" i afsnittet om fejlfinding.

1. (Figur 11) Selvkørende modeller: Kontroller, at kørehåndtaget (C) er i deaktiveret position (D).
2. (Figur 13) Stå bagved plæneklipperen. Hold motorens stophåndtag (A) i funktionsstilling med den ene hånd, som vist. Hold fat i startsnorens håndtag (F) med den anden hånd.
3. Træk langsomt i snoren, indtil du mærker modstand, og træk derefter hurtigt for at starte motoren. Sæt langsomt startsnorens håndtag tilbage igen.
4. Hvis motoren ikke starter efter 5 eller 6 startforsøg, henvises der til instruktionerne i "Fejlsøgningsoversigten".

Inden brug af motorplæneklipperen

ADVARSEL: Kontroller græsposen for slitage eller nedsat anvendelighed. Hvis den er slidt eller beskadiget, udskift da kun delene med

godkendte reservedele.

For at fylde græsposen helt: Betjen motoren med gasregulatoren (hvis maskinen er udstyret med en sådan) i hurtig position.

• For at fylde græsposen helt (hvis monteret) betjen motoren med gasregulatoren (hvis maskinen er udstyret med en sådan) i hurtig position.
• Kontroller, at græsposen (hvis monteret) er monteret korrekt.
• Kontroller græsposen for slitage eller nedsat anvendelighed. Hvis den er slidt eller beskadiget, udskift da kun delene med godkendte reservedele.

Indstilling af klippehøjden

ADVARSEL: Skærekniven roterer, når motoren er i gang. Afmontér tændrørskablet og hold det væk fra tændrøret, før du ændrer klippehøjden.

Modeller med individuelle hjul-indstillere (Figur 15)

For at ændre klippehøjden skal du flytte positionen for indstillingsarmen (A) ved hvert hjul som følger:

1. Frigør indstillingsarmen (A).
2. Flyt indstillingsarmen til en anden position.
3. Kontroller, at hver indstillingsarm er i den samme position, så plæneklipperen klipper lige.

Modeller med en indstillingsarm (figur 16 og figur 17)

For at ændre klippehøjden skal du flytte positionen for indstillingsarmen (B) som følger:

1. Frigør indstillingsarmen (B).
2. Flyt indstillingsarmen til en anden position.

Tømning af græsposen

ADVARSEL: Stop motoren, før du fjerner græsposen. Afmontér tændrørskablet og hold det væk fra tændrøret, før du fjerner græs fra klipperhuset.

1. (Figur 7) Løft baglemmen (A).
2. Hold fat i græsposens håndtag (B). Løft rammemonteringen (C) over baglemmens svingstang (D).
3. (Figur 13) Tøm græsset fra græsposen (E).

Tips til plæneklipning.

Nogle modeller har en valgfri bioklipdækplade. Hvis bioklipdækpladen er installeret, bliver græsset fintklippet og kan let genbruges. Næringsstoffer fra græsset falder tilbage på jorden, og græsplænen kræver derfor mindre gødning.

De følgende tips vil øge ydelsen og gøre græsplænen pænere.

• Græsset skal være tørt. Hvis græsset er vådt, bliver det svært at slå, og der kommer store græsklumper.
• Græsset må ikke være for højt. Maksimumshøjden for en effektiv plæneklipning er 9,8 cm. Sæt højdeindstillingsskruerne således, at kun den øverste tredjedel af græsset klippes.
• Hvis græsset er højere end 9,8 cm, er det nødvendigt at slå plænen to gange. Sæt hjulindstillingsskruerne i den højeste position, når plænen slås første gang. Sæt derefter hjulindstillingsskruerne ned, når plænen slås anden gang.
• Sørg for, at skærekniven forbliver skarp. En sløv skærekniv vil bevirke, at græssets ender bliver brune.
• Rengør bunden af plæneklipperhuset. Hvis der ophobes græs og andet på bunden af plæneklipperhuset, bliver ydelsen nedsat.

For at forbedre kvaliteten af plæneklipningen kan du prøve følgende:

Forøg klippehøjden - slå græsplænen hyppigere - Betjen plæneklipperen ved langsommere hastighed - reducér klippebredden - Ændring af retning, slå græsset en gang mere

Vedligeholdelse

Vedligeholdelse af motoren

De første illustrationer og tegninger vises på side 1. Læs det følgende vedligeholdelsesafsnit for at holde din maskine i god stand. Læs også brugervejledningen samt motorens brugervejledning, før du starter motoren. Al information om vedligeholdelse af motoren er i motorens brugervejledning.

ADVARSEL: Inden der foretages eftersyn, justering eller reparation, skal tændrørskablet afmonteres og holdes væk fra tændrøret.

Vipning af motoren

(Figur 14) Forsigtig: Vip ikke motoren med tændrøret nedad. Kontroller skærekniven og rengør bunden af plæneklipperhuset, når du servicerer motoren. Husk altid at vippe motoren med tændrøret opad. Transporteres eller vippes motoren med tændrøret nedad, vil det medføre følgende:

startvanskeligheder, - røgudvikling fra motoren - tilsmudsning af tændrøret, luftfilteret gennemvædes af olie eller benzin

Smøring

1. Smør hjulene og alle drejepunkter med motorolie, hver gang maskinen har været anvendt i 25 timer.
2. Se, hvordan motoren smøres i motorens brugervejledning.

BEMÆRK: Smør ikke motorens stopkabel. Smøremidler vil beskadige kablet og forhindre det i at bevæge sig frit. Udskift kablet, hvis det er blevet bøjet eller beskadiget.

Rengøring af plæneklipperhuset

ADVARSEL: Skærekniven roterer, når motoren er i gang. Stop motoren og afmonter tændrørskablet og hold det væk fra tændrøret, før du rengør plæneklipperhuset.

Hvis der ophobes græs og andet på bunden af plæneklipperhuset, bliver ydelsen nedsat. Når du har slået plænen, rengør da plæneklipperhuset som følger:

1. Standsning af motoren
2. Afmonter kablet fra tændrøret
3. Rengør den øverste og den nederste del af plæneklipperhuset.

Udtagning af drivremmen

Hvis drivremmen skal afmonteres eller efterses, skal motorplæneklipperen indleveres på et godkendt serviceværksted.

Justering af drivkablet (figur 19)

ADVARSEL: Slip motorens stophåndtag og vent på, at motoren stopper, før du justerer drivkablet.

Kontroller, om håndtaget er monteret korrekt, hvis køresystemet ikke aktiveres og deaktiveres korrekt.

Kontroller, at alle dele er i god stand, ikke i stykker eller bøjede, og at alle fastspændingsbolte er fastspændte.

Slidte dele nedsætter køresystemets ydelse. Når du klipper i højt, tykt græs eller på bakker, kan køresystemet glide ud, hvis drivkablet er for løst. Hvis køresystemet glider ud: Juster som følger eller tag plæneklipperen til et autoriseret servicecenter.

1. (Figur 19) Hvis køresystemet glider ud: Drej strammeskruen (A) en omgang i den retning, der er vist i illustrationen. Anvend plæneklipperen og kontroller køresystemet.
2. Hvis køresystemet stadig glider ud: drej strammeskruen en omgang mere for at afkorte kablet. Kontroller køresystemet igen.
3. Gentag justeringen og kontrollen, indtil køresystemet ikke glider ud.
4. Kontrollér, at køresystemet deaktiveres korrekt, og at plæneklipperen vil stoppe, før du begynder at slå plænen.

Hvis køresystemet ikke bliver deaktiveret: Tag plæneklipperen til et autoriseret servicecenter, før du benytter plæneklipperen.

Servicering af skærekniv (figur 20)

ADVARSEL: Før du kontrollerer skærekniven (B) eller skæreknivens adapter (E): Afmontér tændrørskablet og hold det væk fra tændrøret. Stop motoren, hvis kniven rammer en genstand. Afmontér tændrørskablet. Kontrollér, om maskinen er beskadiget.

Kontroller hyppigt, om skærekniven (B) er slidt eller har skader såsom revner. Kontroller hyppigt bolten (A), der fastholder kniven. Hold bolten fastspændt. Stop motoren, hvis kniven rammer en genstand. Afmontér kablet til tændrøret. Kontrollér, om skæreknivens adapter (E) er beskadiget. Kontrollér, om kniven er bøjet eller beskadiget, eller om kniven er meget slidt eller har andre skader. Før du benytter maskinen, skal beskadigede dele udskiftes med reservedele.

da

fra fabrikken. Udskift skærekniven hvert andet år for en sikkerheds skyld. Hold knivens kant skarp. En skærekniv, der ikke er skarp, vil få græssets ender til at blive brune. Hvis skærekniven skal afmonteres eller efterses, skal motorplæneklipperen indleveres på et godkendt serviceværksted.

Kontroller klippehøjden (Figur 20)

Kontroller maskinen på et lille område. Hvis klippehøjden ikke er rigtig, eller hvis det afklippede græs ikke udtømmes, se afsnittet Fejlfinding.

Opbevaring med sammenfoldet håndtag

ADVARSEL: Vær forsigtig, når du folder eller løfter håndtaget. Undgå at beskadige kablerne. Et bøjet kabel fungerer ikke korrekt. Udskift et bøjet eller beskadiget kabel, før du benytter maskinen.

Sammenfoldning af håndtaget

1. (Figur 21) Modeller med greb (A): Løsn grebene (A), der holder det øverste håndtag (B) sammen med det nederste håndtag (C).

ADVARSEL: Når du sammenfolder eller løfter håndtaget, så sørg for, at kablerne ikke bliver fanget mellem det øverste og nederste håndtag eller rundt om håndtagenes fastgørelseselementer.

1. (Figur 22) Drej det øverste håndtag (B) mod maskinens bagside.
2. Tryk ind på det nederste håndtags ender (C).
3. Drej håndtaget frem over motoren, som vist. Sørg for, at kablerne ikke bliver beskadiget.

Løftning af håndtaget

1. (Figur 22) Træk det nederste håndtag (C) tilbage, indtil det nederste håndtags ender låses i funktionsstillingen. Foretag fastgøring med fastgøringsskruer.
2. Løft det øverste håndtag (B) til funktionsstillingen.
3. (Figur 21) På modeller med greb (A): stram grebene.

Klargøring af plæneklipperen til opbevaring

ADVARSEL: Tøm ikke benzin inde i en bygning, nær åben ild, eller ved tobaksrygning, da benzindampe kan resultere i eksplosion eller

brand.

1. Tøm brændstoftanken.
2. Lad motoren køre, indtil der ikke er mere benzin i.
3. Tøm olien fra den varme motor. Fyld motorens krumtaphus med ny olie.
4. Fjern tændrøret fra cylinderen. Hæld en ounce (omkring 30 g) olie i cylinderen. Træk langsomt i startsnorens håndtag, så olien beskytter cylinderen. Monter et nyt tændrør i cylinderen.
5. Rens snavs og rester fra cylinderens kølefinner og motorhuset.
6. Rengør den nederste del af plæneklipperhuset.
7. Rengør plæneklipperen helt for at beskytte lakeringen.
8. Placer maskinen i en bygning med god ventilation.
9. Sørg for, at græsposen er tom. Rester af græs i posen vil beskadige posen under opbevaring.

Bestilling af reservedele

Anvend kun reservedele, som er blevet autoriseret eller godkendt af producenten. Der må ikke anvendes udstyr og tilbehør, som ikke er anbefalet specielt for denne maskine. For at sikre, at de korrekte reservedele bestilles, skal modelnummeret på denne plæneklipper angives (se mærkepladen).

Ved bestilling er følgende information påkrævet:

Modelnummer Serienummer Delnummer Antal

Hvis du ikke er i stand til at få dele eller service ifølge ovenstående procedure, kan du kontakte:

1. Kontroller, at der er påfyldt rent brændstof på brændstoftanken. Anvend ikke gammelt brændstof.
2. Motoren er kold: Tryk på spærdeknappen (valgfri på nogle modeller) fem gange.
3. Kontroller, at kablet til tændrøret er koblet til tændrøret.
4. Justér karburatoren. Se motorens brugervejledning.
5. Der er for meget brændstof i motorens cylinder: Fjern og tør tændrøret. Træk i startsnorens håndtag flere gange. Montér tændrøret. Montér kablet på tændrøret. Start motoren.
6. Motoren er svær at starte i tæt eller højt græs: Flyt plæneklipperen til en ren, tør overflade.
7. Kontroller, at motorens stophåndtag er i Funktionstilling.
8. Kontroller, at brændstofventilen er i ON-position. Se motorens brugervejledning.

Motoren vil stoppe.

1. Slip motorens stophåndtag.
2. Kontroller motorens stopkabel. Udskift kablet, hvis det er blevet bøjet eller beskadiget.

Motorens ydelse er forringet:

1. Kontrollér klippeindstillingernes højde. Øg klippehøjden, hvis græsset er højt.
2. Kontrollér bunden af skæreknivens hus. Fjern græs og rester fra skæreknivens hus.
3. Kontrollér tændrørets kabel. Kontrollér, at kablet er monteret.
4. Fjern græs og rester fra motorens kølefinner.
5. Kontrollér karburatorens indstillinger. Se motorens brugervejledning.
6. Kontrollér elektrodeafstanden i tændrøret. Sæt elektrodeafstanden i tændrøret på 0,76 mm.
7. Kontrollér oliemængden i motoren. Påfyld olie om nødvendigt.
8. Kontrollér motorens luftfilter. Se motorens brugervejledning.
9. Brændstoffet er uanvendeligt. Tøm og rengør brændstoftanken. Kom rent brændstof i brændstoftanken.

For kraftig vibration:

1. Kniven er ikke balanceret. Tag kniven af og udskift den med en ny fra fabrikken.
2. Kontrollér, om kniven er bøjet eller brækket. En beskadiget kniv er farlig og skal udskiftes.
3. Kontrollér skæreknivens adapter. Udskift en ødelagt adapter.
4. Hvis vibrationerne fortsætter, skal plæneklipperen bringes til et autoriseret servicecenter.

Græsset udtømmes ikke korrekt.

1. Rengør den nederste del af plæneklipperhuset.
2. Kontrollér, om skærekniven er meget slidt. Tag kniven af og slib den. Udskift for en sikkerheds skyld kniven hvert andet år med en ny fra fabrikken.

Græsset er ikke klippet jævnt.

1. Kontrollér højdeindstillingen for hvert hjul. Højdeindstillingen skal være den samme for hvert hjul.
2. Kontrollér, at skærekniven er skarp.
3. Kontrollér, om kniven er bøjet eller brækket. En beskadiget kniv er farlig og skal udskiftes.
4. Kontrollér, om knivens adapter er beskadiget. Udskift knivens beskadigede adapter.
5. Sæt gasregulatoren (hvis monteret) i stillingen FAST eller START.
6. Kontrollér gasregulatoren (hvis monteret). Kontrollér, at gasregulatoren ikke er i choker-stilling.
7. Flyt gasregulatoren (hvis monteret) til stillingen FAST. Kontrollér motorens hastighed i henhold til motorens brugervejledning.

BEGRÆNSET GARANTI

Briggs & Stratton Power Products Group, LLC vil uden beregning reparere eller erstatte den eller de dele af produktet, som er behæftet med materiale- eller fabrikationsfejl eller begge dele. Det er køberen, der dækker de transportomkostninger for produkter, som er sendt til reparation eller skal udskiftes. Denne garanti er gældende for og underlagt de tidsperioder og betingelser, som er nævnt nedenfor. For udførelse af garantiarbejde find den nærmeste autoriserede serviceforhandler i dit område. For udførelse af garantiarbejde find den nærmeste autoriserede serviceforhandler på vores kort over serviceforhandlere på hjemmesiden www.murray.com.

Der findes ingen anden udtrykkelig garanti. Stiltiende garantier, herunder garantier for salgbarhed eller egnethed til et specielt formål, er begrænset til et år fra købsdatoen eller i den udstrækning, de er tilladt i følge loven, og alle underforståede garantier er undtaget fra garantien. Ansvar for hændelige skader eller følgeskader er undtaget i det omfang undtagelsen er tilladt i følge loven. Nogle lande tillader ikke begrænsninger på, hvor lang tid en underforstået garanti gælder, og nogle lande tillader ikke undtagelse eller erstatningsbegrænsning af hændelige skader eller følgeskader, hvorfor ovennævnte undtagelse måske ikke gælder for dig. Denne garanti giver dig særlige juridiske rettigheder, og du kan have andre rettigheder, som varierer fra land til land.

GARANTIBETINGELSER

Produkttype

Almindelig brug

Erhvervsmæssig brug

Walk-behind græsslåmaskine

2 år

90 dage

Garantiperioden løber fra den dato, hvor den første private kunde eller erhvervskunde køber produktet, og løber i den tidsperiode, der er anført i ovenstående tabel. "Almindelig brug" betyder brug i privat husholdning af en almindelig privatbruger. "Erhvervsmæssig brug" henviser til al øvrig brug, herunder brug til erhverv, indtægt eller lejeformål. Når et produkt har været anvendt erhvervsmæssigt, skal det herefter anses for at være et redskab til erhvervsbrug i henhold til denne garanti.

Fremvisning af garantibevis er ikke påkrævet for at gøre garantien gældende. Gem din købskvittering. Hvis du ikke kan fremvise dokumentation for den oprindelige købsdato på det tidspunkt, hvor garantikravet gøres gældende, vil produktets fremstillingsdato blive brugt som grundlag for garantiperioden.

OM GARANTIEN

Vi udfører gerne garantiarbejde og undskylder for den ulejlighed, du har haft i forbindelse hermed. En autoriseret serviceforhandler kan udføre nødvendige garantireparationer. De fleste garantireparationer udføres rutinemæssigt, men nogle gange kan ønsker om garantiarbejde ikke imødekommes. Garantien gælder f.eks. ikke, hvis skaden på produktet opstod som følge af forkert brug, manglende regelmæssig vedligeholdelse, ukorrekt transport, håndtering, opbevaring eller montering. Garantien bortfalder ligeledes, hvis produktets serienummer er fjernet, eller hvis produktet er ændret eller modificeret.

Denne garanti dækker kun produktrelaterede materiale- og/eller fabrikationsfejl. For at undgå, at der opstår misforståelser mellem kunden og forhandleren, er der nedenfor anført nogle årsager til produktdefekter, som ikke er omfattet af garantien.

Normalt slid: Lille motor Ligesom alt andet mekanisk udstyr skal dele til motorredskaber efterses regelmæssigt og udskiftes for at yde det optimale. Garantien omfatter ikke reparationsarbejde, hvis produktet eller dele deri er slidt op som følge af normal brug. - Montering: Denne garanti omfatter ikke produkter, der har været udsat for kert eller uautoriseret montering, ændringer eller modifikationer. Den omfatter heller ikke monteringsarbejde, der forhindrer start eller forårsager utilfredsstillende motorydelse. Forkert vedligeholdelse: Dette produkts levetid afhænger af de forhold, det anvendes under, og dets vedligeholdelse. De anbefalede vedligeholdelses- og justeringsintervaller er angivet i betjeningsvejledningen. Produkter som f.eks. fræsere, kantfræsere og rotorplæneklippere anvendes ofte under meget støvede eller snavsede forhold, hvilket kan forårsage, hvad der tilsyneladende er for tidlig slitage. Slitage, som skyldes snavs, støv eller andre slibende materialer, der er kommet ind i produktet på grund af forkert vedligeholdelse, er ikke omfattet af garantien. Garantien omfatter ikke reparationer, der skyldes problemer som følge af udskiftningsdele, som ikke er originalt fremstillede dele. - Forkert og/eller utilstrækkeligt brændstof eller smøring: Denne garanti omfatter ikke skader, der er forårsaget af brug af gammelt brændstof eller alternative benzinblandinger. Beskadigelse af motoren eller motorkomponenter, dvs. forbrændingskammer, ventiler, ventilsæder, ventilstyr eller brændte startmotorviklinger som følge af brug af alternative brændstoffer, som f.eks. flydende petroleum eller naturgas, er ikke omfattet, medmindre motoren er certificeret til denne type drift. Dele, som er ridset eller knækket, fordi produkter er betjent med utilstrækkelig eller forurenet smøreolie eller smøreolie af forkert kvalitet, samt produktkomponenter, som er beskadiget som følge af manglende smøring, er ikke omfattet. Driftsmæssigt misbrug: Den korrekte anvendelse af produktet fremgår af betjeningsvejledningen. Beskadigelse af produktet som følge af for høje omdrejningstal, overophedning eller anvendelse i et lukket rum uden tilstrækkelig ventilation er ikke omfattet. Produkter, der er ødelagt på grund af for voldsomme vibrationer som følge af løs motormontering, løse eller ubalancerede skæreknive, impellere eller kørsel med for høje omdrejningstal, eller bøjet krumtapaksel på grund af påkørsel af en fast genstand, er ikke omfattet. Beskadigelse eller funktionsfejl, der skyldes uheld, misbrug, forkert eftersyn, frost eller kemisk nedbrydning, samt anvendelse ud over den anbefalede kapacitet som beskrevet i betjeningsvejledningen, er ikke omfattet. Rutinemæssig optuning, sliddele og justering: Denne garanti omfatter ikke sliddele såsom olie, remme, skæreblade, O-ringe, filtre osv. Andre undtagelser: Reparation eller justering af de dele, som ikke er fremstillet af Briggs & Stratton, er ikke omfattet af garantien. Denne garanti dækker ikke fejl som følge af naturkatastrofer eller andre force majeure begivenheder uden for fabrikantens kontrol. Produkter, som er brugte, istandsatte eller demoprodukter, er heller ikke omfattet af garantien.

Kun autoriserede serviceforhandlere må udføre servicearbejde. Find din nærmeste serviceforhandler på vores kort over serviceforhandlere på hjemmesiden BRIGGSandSTRATTON.COM.

da

Indhold

Figurer 1

Klip ikke i meget stejle skråninger.

Klip på tværs af stejle skråninger (maksimum 15 grader) eller områder, hvor terrænet er meget ujævnt. Vær yderst forsigtig, når du skifter retning i skråninger.

Klip ikke vådt græs. Dårligere fodfæste kan føre til, at du glider.

III. Børn

1. Vær ekstra forsigtig, når du håndterer benzin og andet brændstof. Disse er brandfarlige, og gassen er eksplosiv.

FORSIKTIG: Der er ikke fyldt olie eller benzin på motoren. Før du starter motoren, skal du sørge for at fylde olie på den, som beskrevet i operatørens håndbog. Hvis motoren startes uden olie, vil den blive fuldstændig ødelagt, og garantien vil ikke være gyldig.

Sådan fjerner du bioklip-pluggen

1. (Figur 9) Løft bagklappen (B).
2. Fjern bioklip-pluggen (A) fra udkaståbningen.

Sådan monterer du bioklip-pluggen

1. (Figur 9) Løft bagklappen (B).
2. Sæt bioklipproppen (A) ind i åbningen.

Brug

BEMÆRK: Når baghjulstrækket kobles ud på en ny maskine, er det muligt, at baghjulene vil rotere, når de løftes op fra jorden. Dette er normalt med en ny rem og vil ikke ske efter et par timers drift.

Sådan starter du motoren

ADVARSEL: Kniven vil rotere, når motoren er i gang.

Prøv følgende for at forbedre klippekvaliteten:

• Vælg en højere klippeindstilling
• Klip oftere, lad plæneklipperen køre langsommere
• Reducer klippebredden
• Skift retning
• Klip en gang til

Test plæneklipperen på et lille område. Hvis klippehøjden ikke er jævn, eller hvis det afklippede græs ikke slynges ud, eller hvis det ikke er jævnt klippet, se Fejlfinding.

Hvis du ikke er i stand til at få fat i dele eller service som beskrevet ovenfor, bedes du kontakte:

Motorydelsen er dårlig.

Græsset kastes ikke ud ordentligt.

Fäll ihop handtaget så här
