BRUGSANVISNING EC370 MURRAY

Tak, og tillykke med købet på dit Murray-produkt. Hos Murray er vi stolte af kvaliteten og udførelse af alle vores produkter.

Denne brugsanvisning vil hjælpe med samlingen, sikker drift og vedligeholdelse af dit produkt.

Forsøg ikke at betjene dette produkt, før du grundigt har læst og forstået alle instruktioner, sikkerhedsregler m.m. i denne vejledning. Manglende overholdelse kan resultere i ulykker med elektrisk stød, brand og/eller alvorlig personskade.

BRUGSVEJLEDNING

Dette produkt er kun beregnet til husholdningsbrug.

Dette produkt er ikke beregnet til børskæring eller kommerciel brug.

Brug ikke produktet til andre opgaver, inden det er beregnet til.

ADVARSEL!

Vær forsigtig med fare for elektrisk stød, mens du arbejder med enheden.

Gennemlæs burger- vejledningen inden du tager maskinen I brug.

Læs vejledningen før udførsel af enhver justering eller vedligeholdelsesarbejde.

Brug øjne - og hørerværn, der lever op til sikkerhedsstandarder.

Vent til at alle maskinens komponenter er holdt helt op med at kører før du fjern batteriet

Brug robust, skridsikkert fodtøj.

Hold fødderhænderne væk fra Skærer område mens den er I drift.

Brug sikkerhedshandsker

Brug ikke maskinen under våde forhold, beskyt maskinen fra regn og fugtig.

Benyt aldrig planeklipperen med mindre skærme eller beholder er påsat.

Pas på stenslag!

Pas på at opbevare strømforsyningskablet væk fra klingen. Vær altid opmærksom på kablets rolle.

Sikre at omkringstående. Hold mindst 50' (15 m.) afstand og stop maskinen hvis nogen nærmer sig.

Brug aldrig plæneklipperen, før græsfangeren eller forsvaret er i funktion.

Sluk enheden, og tag stikket ud af strømforsyningen inden justering, rensning eller hvis kablet er brudt eller viklet ind.

CONTENTS & SYMBOLS

Funktioner og Definitioner

Funktioner og medfølgende tilbehør

67

Sikkerhed og Håndtering

Sikkerhedsforhold	68
Bortskaffelse af Produktet	70
Elektrisk sikkerhed	71

Monteringsvejledning

Udpakning	71
Udfoldning og justering af håndtag	72
Fastgørelse af enhedens kabel	73
Installering af græsbeholderen	73
Montering og fjernelse af Mulch-stikket	74

Brugsanvisning

Tænd og sluk	74
Justering af skærer højde	76
Hurtig opsætningsguide	77
Tips for græs slåning	78
Tips for bioklipning	79

Udtømning af græsopsamler	80
Blade bar replacement	82
Rengøring	82
Opbevaring	83
Service	83
Vedligeholdelsesdiagram	84

Fejlfinding

Fejlfinding

85

Tekniske Specifikationer

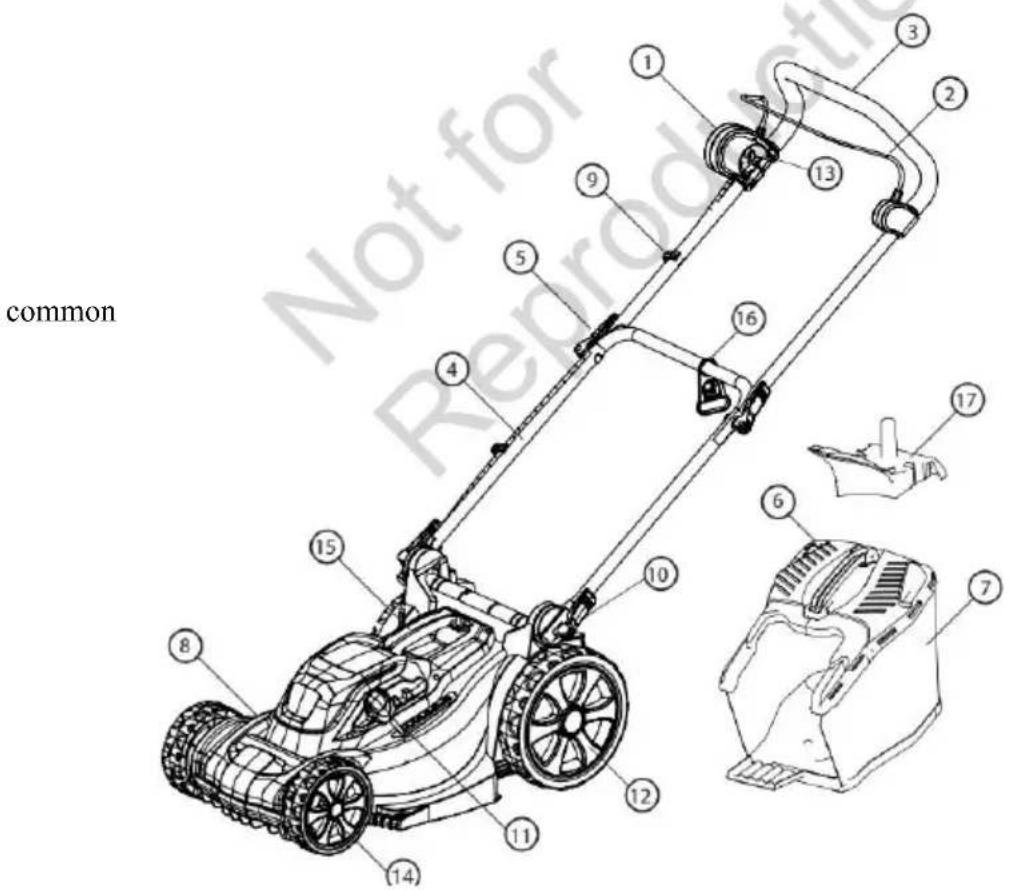

Funktioner og Tilbehør

1. Strømforsyningskontaktboks
2. Kaution
3. ∅verste håndtag
4. Nedre Håndtag
5. Hurtig frigørelsesklemme (øverste håndtag)
6. Græs Mængde Indikator
7. Græs Fanger
8. Dækoverflade
9. Kabelklips
10. Klemmeenhed (nederste håndtag)
11. Baghjul
12. Schuko-stik
13. Forhjul
14. Midter håndtag
15. Kabelfastholdelse

16. Mulch-stik (kun tilgængelig i 37 cm model)

17. Højdejustering (position kan variere på forskellige modeller)

- Plæneklipper Instruktion / Sikkerheds Manual (ikke vist)

common 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

ADVARSEL

Brug ikke produktet, hvis der er nogen komponent mangler eller er beskadiget. Få manglende eller beskadiget komponenter repareret eller udskiftet først.

SAFETY & HANDLING

Generel Sikkerhed

• Opbevar denne vejledning på et sikkert sted for fremtidig reference, og konsulter det regelmæssigt. Sikre at andre brugere også læser denne vejledning og er opmærksomme på produktsikkerhedens risici.
• Alvorlig skade kan opstå som følge af, at maskinen trækkes over brugerens fod ved at han/hun glider eller snubler.
• I tilfælde af en tur eller et fald skal håndtaget straks løsnes. Hold ikke på maskinens håndtag og udvis kaution under en ulykke.
• Når du skal vende tilbage til maskinen, skal du først gøre det, når maskinen er holdt helt op med at kører og check altid omgivelserne for farer før du flytter rundt med den.
• Brug ikke maskinen under påvirkning af alkohol eller medicin.
• Vær opmærksom og brug ikke maskinen, når du er træt. Vær opmærksom på, hvad du er gør og sørg for, at andre også er opmærksomme på dine opgaver, inden du begynder.
• Inden du inspicerer, justerer, servicerer eller renser maskinen, skal du altid afslutte og fjerne stikket fra strømforsyningsenheden.
• Sluk maskinen ved passage over grus indkørsler, gangbroer og veje.
• Hvis maskinen begynder at vibrere for højt, afbryd brugen, indtil maskinen er blevet inspiceret og vurderet. At få en maskine vurderet for vibrationer reducerer generelt risikoen for skade eller produktfejl.
• Tving ikke maskinen ud over dens naturlig skæreevne. Maskinen vil fungere bedre og mere sikkert hvis den får lov til at skære i det tempo, som det er klassificeret til.
• Brug ikke maskinen indendørs. Opbevar kun maskinen indendørs på et sikkert, tört sted der er utilgængeligt for børn
• Vær forsigtig, når du nærmer dig blinde hjørner, døråbninger, buske, træer og andre genstande der kan dække dit udsyn og maskinens vej.
• Maskinen, må under ingen omstændigheder betjenes på en måde, der gør det muligt at udsætte klinker og bruge den kun med alle 4 hjul på iorden. Løft ikke eller bære maskinen under drift.
• Sørg for at holde strømforsyningskablet væk fra klingen. Vær altid opmærksom på placeringen af kabel. Fjern stikket fra hovedstrømforsyningen, hvis kablet er beskadiget eller afskåret.

Håndtering

• Læs vejledningen omhyggeligt. Kendskab til betiening og korrekt brug af maskinen.
- Lad aldrig børn eller personer, der ikke er bekendt med disse instruktioner, bruge maskinen. Lokale regler kan begrænse operatørens alder.
- Brug aldrig maskinen, mens folk, især børn eller kæledvr er i nærheden.
- Husk, at operatøren eller brugeren er ansvarlig for ulykker eller farer, der opstår for andre mennesker eller deres ejendom.

Inden brug

• Brug altid have et robust fodtøj og lange bukser ved brug af maskinen. Lade være med at betjene maskinen, når den er barfodet eller iført åbne sandaler. Undgå at bære løst siddende tøj, og tøj med hængende snore eller hånd.
• Brug altid ansigtsmaske eller støvmaske, när du bruger maskinen i et støvet miliø.
• Inspicer det område, hvor maskinen skal bruges, og fjern alle objekter, som kan kom til at blive kastet af maskinen.
• Bliv fortrolig med alle betjeningselementer og deres passende betjening tidligere end brugen af maskinen. Vide, hvordan du afslutter maskinen og frakobler strømmen i en nødsituation.

SAFETY & HANDLING

- Inden du bruger det, skal du normalt se ind i det for at se, at klingen, knivbolten og klingen ikke er slidt eller beskadiget. Udskift slidte eller ødelagte komponenter i enheder for at opretholde balance. Udskift ødelagte eller ulæselige etiketter.

Brugsanvisning

- Brug kun maskinen i dagslys eller i godt kunstigt lys.

- Undgå at betjene maskinen i vådt græs.

- Udvis ekstrem forsigtighed, när du skifter retning på skråninger.

- Klip ikke for meget stejle skråninger.

- Vær forsigtig med at vende eller trække maskinen mod dig.

- Stop kniv (erne), hvis maskinen skal vippes for transport ved passage af overflader bortset fra græs, og ved transport af maskinen til og fra det område, den skal anvendes.

- Brug aldrig maskinen med defekte beskyttelsesdele eller skærme eller uden sikkerhedsanordninger til Eksempel reflektor og / eller græssamler, på plads.

- Sæt motoren omhyggeligt efter instruktioner og med fødder godt væk fra kniven (e).

- Start ikke maskinen, när den står foran udløbsåbningen.

- Anbring ikke hænder eller fødder nær eller under roterende dele. Hold fri for udløbsåbningen på alle tidspunkter.

- Transporterer ikke maskinen, mens strømkilden kører.

- Stop maskinen, og tag stikket ud. Sørg for, at alle bevægelige dele har nået punktum:

- når du forlader maskinen

- inden du kontrollerer, rengør eller arbejder på maskinen,

- efter at have ramt en fremmed genstand Inspicer maskinen for beskadigelse og foretag reparationer inden genstart og betjening af maskinen.

Hvis maskinen begynder at vibrere unormalt (kontroller straks)

- inspicere for skade

- udskift eller reparér eventuelle beskadigede dele

- Kontrollér græsopsamleren for slitage eller nedsat funktion, ofte.

- Vær forsigtig ved justering af maskinen for at forhindre indgreb i fingrene mellem bevægelige knive og faste dele eller maskinen.

• Lad altid maskinen afkøle inden opbevaring

- Ved servicer indgreb af knivene skal du være opmærksom på, at selvom strømkilden er slukket, kan blade stadig flyttes.

- Udskift brugte eller beskadigede dele for øvet sikkerhed. Brug kun originale reservedele og tilbehør.

SAFETY & HANDLING

Elektrisk sikkerhed

• Denne maskine har en nominel elektricitet på 1600W (37cm-model) eller 1200W (32cm-model) og en indgangsspænding på 220-240V, 50Hz. Brug ikke dette produkt på en anden spænding end den anførte, da det også kan resultere i stød.
• Udstyret skal altid slukkes fra den primære strømforsyning før frakobling af ethvert stik og stik eller forlængerkabel.
• Stikkene skal matche stikkontakten. Reguler aldrig stikket eller elkablet alligevel. Rør aldrig ved stikket med fugtige hænder.
• Det anbefales, at en RCD (Residual Current Device) med en udløsningsstrøm på ikke mere end 30mA anvendes, när enheden er forbundet til elnettet.

DOBBEL ISOLERING

- Denne maskine er dobbeltisoleret i henhold til EN: 60335, derfor kræves ingen jordledning. Sørg altid for at kontrollere, at strømforsyningen svarer til spændingen på typeskiltet.

BRUG AF ET UDVIDELSESKABEL

- Sørg altid for at bruge et tilladt forlængerkabel, der er passende til strømindgangen på denne plæneklipper (se tekniske data). Forlængerkablet skal være passende til udendørs brug og markeres i overensstemmelse hermed. Op til 30 m 1,5 mm H05VV-F forlængerkabel kan bruges uden spærring af produktets ydeevne. Før brug skal du se på forlængerkablet for tegn på beskadigelse, slid og ældning. Udskift forlængerkablet, hvis det er ødelagt eller defekt. Når brugen af en kabelrulle, skal du normalt koble kablet helt ud.

Bortskaffelse

KORREKT BORTSKAFFELSE AF PRODUKT

Elektroniske affaldsprodukter må ikke bortskaffes sammen med husholdningsaffald. Vær venlig at kassere hvor faciliteter findes. Kontakt din lokale myndighed el forhandler for genbrug råd.

KORREKT BORTSKAFFELSE AF EMBALLAGE

Emballagen består af mærket pap og tilsvarende plastik der kan genanvendes. Placer dem genanvendelse på genbrugsstationen.

SAMLINGSPROEDURE

Udpakning

Dette produkt skal samles.

• Fjern forsigtigt produktet og eventuelt tilbehør fra kassen. Sørg for at alle varer opført i pakker listen er inkluderet. Se side 3.
• Kassér ikke emballagematerialet, før du har omhyggeligt inspiceret og sikret produktet er i korrekt driftstilstand.

ADVARSEL

Forsøg ikke at ændre på dette produkt eller fremstille tilbehør, der ikke anbefales til brug ammen med dette produkt. Enhver sådan modifikation eller ændring er misbrug og kan resultere i farlige tilstande, der medfører alvorlig personskade.

Sørg for, at plæneklipperen er slukket og trukket ud af hovedforsyningen, inden montering påbegyndes, indtil montering er færdig, og at du er udstyret til at betjene maskinen.

SAMLINGSPROCEDURE

Udfoldning og justering af håndtage

For 37 cm-model henvises til figur 1, 2 og 3.

• Før det nederste håndtag via hullet i kablet, og hold det fast og hæng fast på det.
• Skub de to fastgørelsesblokke til slutningen af det nederste håndtag.
• Indsæt hurtiglåsen i sædet på røret og håndtaget. Skru bolten ind og klem den for at fastgøre det nederste håndtag.
• Monter det øverste håndtag og nedre håndtag sammen med håndtaget. Du kan dreje og løsne lås for at justere låsens tæthed.

Betjen ikke, hvis håndtag ikke er installeret korrekt. Pas på at undgå klemning punkter ved foldning af håndtag.

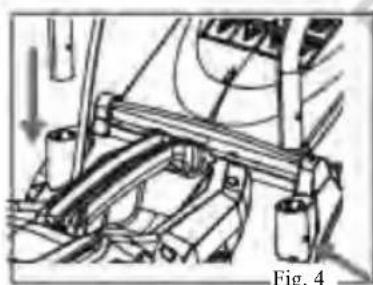

For 32 cm-model henvises til figur 4, 5

• Sørg for at placere det nedre håndtag i dækfladen som vist i fig. - og stram det med skruerne.
• Monter det øverste håndtag og det nederste håndtag sammen ved hjælp af bolten og knappen.

Betjen ikke, hvis håndtag ikke er installeret korrekt.

SAMLINGSPROCEDURE

Fastgørelse af kablet

BEMÆRK: Se figur 6 & 7.

• Fastgør kabelklemmer (9) på kabelnettet fra omskifterboksen til motoren, og fastgør hver i modsætning til det nedre og det øvre håndtag.
• Ved tilslutning til elforsyningen skal du forlænge forlængerledningen ca. en fod fra enden og fastgør løkken over kabelbeslagsgrebet (16).

Sørg for, at kablet er godt fastgjort ved hjælp af kabelklemmerne, inden du slutter stikket til stikkontakten.

Sørg for at afvikle forlængerledningen helt inden brug.

Installering af græsfanger

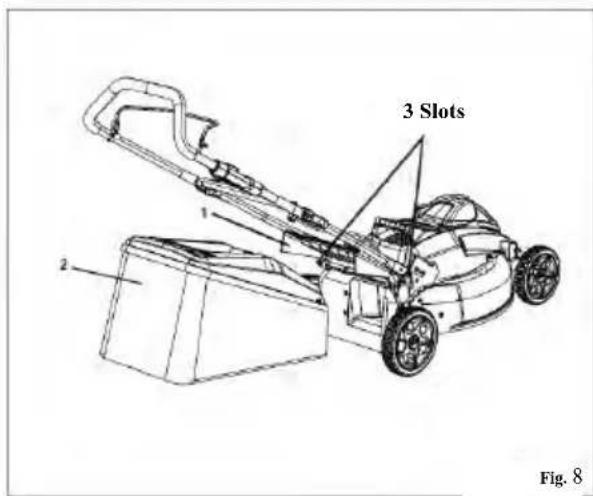

BEMÆRK: Se figur 8

• Før montering påbegyndes, skal du sikre dig, at stikket er taget ud af lysnettet
- Løft den bageste klap.
- Løft græsfangeren ved håndtaget og sæt den under den bageste klap, således at krogen på græsfangerrammen sættes i spalterne på håndtagets beslag.
- Løsn den bageste klap forsigtigt.
- Når korrekt installeret, er krogen på græsfangeren hviler sikkert i spalterne på håndtagets beslag.

ADVARSEL

Udskift altid beskadigede eller slidte græsfangere.

Må ikke betjenes, hvis opsamleren er forkert installeret.

Hold ikke klappen åben, när maskinen kører.

3 Slots 1 2 Fig. 8

SAMLINGSPROCEDURE

afmontering af Bioklipper

BEMÆRK: Ikke inkluderet i alle modeller.

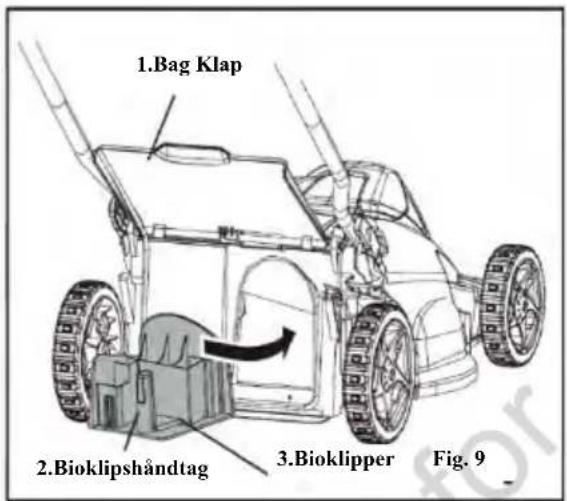

BEMÆRK: Se figur 9

• Før montering påbegyndes, skal du sikre dig, at stikket er taget ud af lysnettet
• Løft bagklappen (1) for at fjerne bioklipperen.
• Tag fat i håndtagets (2) håndtag (2) og træk bioklipperen ud med håndtere.
• Bioklipperen (3) sættes i en vinkel, så det kan kræve en vis kraft at fjerne den.
• Bioklipperen skal fjernes for at installere græsfangeren.
• Bioklipperen skal geninstalleres, når græsfangeren fjernes.

1.Bag Klap 2.Bioklipshåndtag 3.Bioklipper Fig. 9

ADVARSEL

Tillad ikke, at den bageste klap smækker, luk den altid forsigtigt for at undgå skade. Udskift altid den bageste klap og mulching pluggen hvis den er beskadiget.

BRUGSVEJLEDNING

Starting & Stopping

For din beskyttelse

• Brug aldrig plæneklipperen, medmindre græsfangeren eller producentens medfølgende beskyttere er på plads.
• Kontroller knive og bolte for beskadigelse eller slid, inden du starter plæneklipperen.
• Stop plæneklipperen, og kontroller knivene for beskadigelse, hvis du rammer en forhindring.

ADVARSEL

Knive, der er slidt og brudt, er betydelige farer.

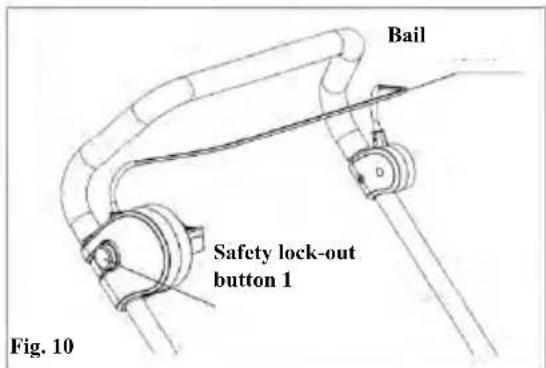

BEMÆRK: Se figur 10.

To START the Mower:

- Træk kablet ordentligt fast i kabelholderen, og sæt det i hovedstrømforsyningen.

- Træk kautionen (2) opad til håndtaget, for at starte klipperen og slip sikkerhedslåseknappen, med fødderne godt væk fra knivbladene.

For at stoppe klipperen:

- Frigør kautionen.

- Vent på, at plæneklipperen stopper fuld, og tag derefter stikket ud. Sluk og tag stikket ud af stikkontakten, hvis plæneklipperen ikke standser eller i en nødsituation.

Bail Safety lock-out button 1 Fig. 10

BRUGERVEJLEDNING

ADVARSEL

Forsøg ikke at tilsidesætte driften af sikkerhedslåseknappen eller kuglelejeren, du må ikke binde eller låse på kautionen.

Lad ikke klipperen køre uden opsyn.

Klippehøjdejustering

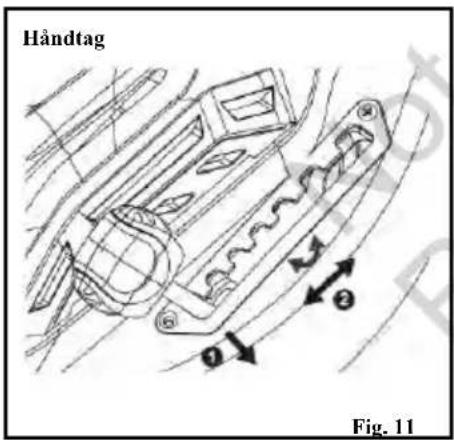

BEMÆRK: se figur 11.

BEMÆRK: Placeringen og udseendet af højdejusteringshåndtaget kan variere mellem de forskellige modeller.

Før du bruger klipperen for første gang, skal du hæve klippepositionen til den højde, der er bedst egnet til din græsplæne.

For at justere skærehøjden:

• For at JUSTERE skærehøjden skal du tage fat i højdejusteringshåndtaget, trække den til siden og flyt det fremad (1).
• For at sænke eller hæve knivhøjden, flyt håndtaget som vist i figur 8. Højden på klipperen kan sænkes ved at bevæge armen i fremadgående retning og hæves ved at bevæge sig det i baglæns retning (2).

Håndtag Fig. 11

ADVARSEL

Juster ikke højden imens klipperen kører.

BRUGSVEJLEDNING

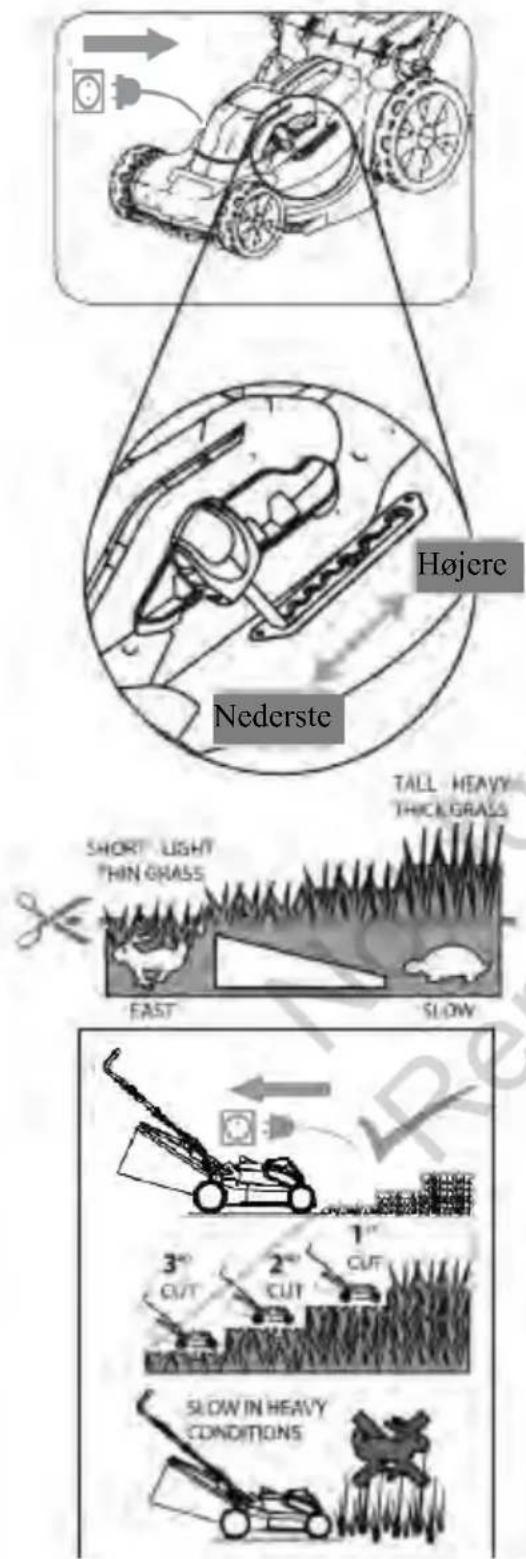

Hurtig Vejledning

Højere Nederste SHORT LIGHT THIN GRASS FAST TALL HEAVY THICK GRASS SLOW 3" CUT 2" CUT 1" SLOW IN HEAVY CONDITIONS

1. KLAR

• Fjern hovedstrømforsyningsstikket.
- Kontroller om græsset er højt eller tykt
• Tjek fangst & dæk er tom for græs

X Udskift ikke plæneklipperen uden at enheden er slukket og trukket ud af stikkontakten.

√ Sluk stikket, og tag det ud af stikkontakten, inden du indstiller plæneklipperen.

X Brug ikke, när fangeren er fuld, eller hvis risten er blokeret

√ Tøm fanger før græsslåning

2. PARAT

• ∅g klippehøjden på områder højt eller tungt græs
• Rengør spærren og dæk med klippe græs
• Skub klipperen langsommere i tungt græs

X Slå ikke lavt i langt, tykt eller vådt græs

√ Juster for at klippe højere i overgroet græsplæne
X Tving ikke plæneklipperen igennem en tyk græsplæne
√ Sænk farten hvis græsset bliver tykkere.

3. START

• Prøv at klippe græs på valgt højde
• ∅g højden og slå græs så ofte som det kræves i langt tungt græs
• Hvis LOAD PROTECTION * stopper maskinen, så gentag trin 1, 2, 3 ved at øge højden skubbe langsommere eller rent græs fra fangeren og dæk.
• Hvis indlæsningsblinken er nede under græsslåning, er fuld græsfangeren fuld

X Fortsæt ikke med at slå græs, hvis klipperen ofte gå ud

√ Undgå hyppige belastningsbeskyttelsesudskæringer

X Fortsæt ikke, hvis elmotoren overophedes

√ Lad batteriet køle af, hvis batteriets termisk beskyttelse er aktiveret.

BRUGSANVISNING

Græsslåmaskinen har indbygget load sensing teknologi. Under visse omstændigheder kan græsslåmaskinen nulstilles på grund af funktionen LOAD PROTECTION *.

Undgå ofte at overlæse klipperen, da dette kan øge batteritemperaturen og tænde for atteriets termiske beskyttelse. Batteriets termiske beskyttelse kræver, at maskinen hviler tilstrækkeligt til at afkøles.

Slånings Tips

BEMÆRK: se figur 12.

Et skarpt blad forbedrer kraftigt klipperenes ydeevne, især ved højt græs. Sørg for at kontrollere bladet og udskifte det mindst en gang om året, som beskrevet i vedligeholdelsesafsnittet.

• Kontroller, at plænen er fri for sten, pinde, ledninger og andre genstande, der kunne beskadige knivene eller motoren. Disse objekter kunne ved et uheld kastes af plæneklipperen i alle mulige retninger, og kan forårsage alvorlig personskade til operatøren og andre tilstedeværende. For at undgå elektrisk stød må du ikke betjene klipperen i fugt eller våde betingelser.
• Ved slåning af tykt græs skal du reducere ganghastigheden for at muliggøre en mere effektiv skåret og en korrekt udladning af udskæringerne.

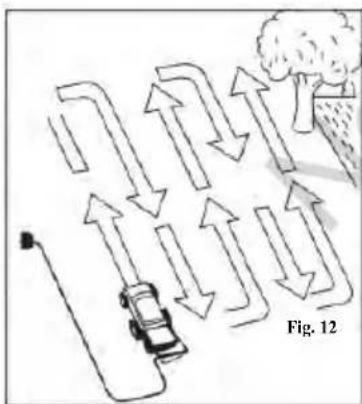

• For at undgå at sno strømledningen eller faren for at skære ledningen, skal du følge retningen som vist i fig. 12, når du begynder at klippe.

Slå tværs over skråninger, aldrig op og ned. Udvis ekstrem forsigtighed ved skiftende retning på skråninger. Slå ikke græs ved overdrevent stejle skråninger, og sørg for altid at stå sikkert på dine fødder ved skråninger.

Bioklip Tips

• Sæt maskinen på den højeste klippehøjde, när du går på ujævnt underlag eller igennem højt ukrudt.
• Slå ikke græs hvis græsset vådt, da det har tendens til at klæbe sig fast i undersiden af dækket, hvilket forhindrer korrekt bioklipning af græsset. Nyt eller tykt græs kan kræve et snævert snit. Markhastigheden skal justeres efter tilstanden på plænen. Hvis græsslåningen er forsinket og græsset har fået lov til at vokse længere end 4" (10 cm), slå græsplænen to gange for at reducere græshøjden ned til højst 3 1/4" (8,3 cm).
• Gå i et fast tempo. Overlap rækker. Lad ikke græsset blive for højt. Hvis græsset bliver for lang, skal du starte med den højeste klippeposition og arbejde dig ned til den ønsket klippehøjde.

9 ( ' / ,* (+2 / ' (/ 6( □2 * □3/ (-

Tømning af græsfangeren

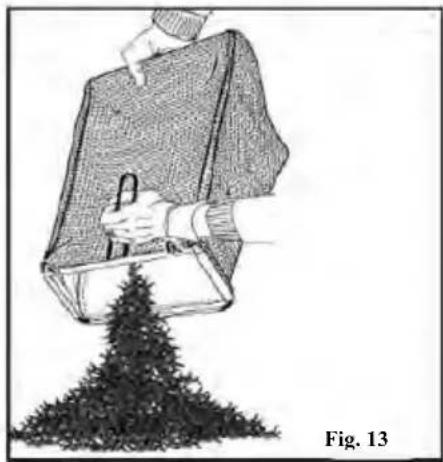

BEMÆRK: Se figur 13

• Stop plæneklipperen, lad knivene stoppe fuldt, og tilslut strømforsyningen.
• Løft den bageste klap.
• Løft græsfangeren på håndtaget for at tag den ud af græsslåmaskinen.
• Tomme græsklipperen.
• Løft bagklap og genmonter græsfangeren som beskrevet tidligere i denne vejledning.

• Kontroller græsfangeren ofte og udskift den hvis den er slidt eller beskadiget.
• Gem ikke græsset i fangeren. Tøm den altid efter brug.
• Brug ikke fangeren til andre formål end at samle græs.
• Slå ikke over varme materialer, aske, rester fra lejrbrande eller smuldrings materialer.
• Lad posen tørre i våde omgivelser.

Udskift klingen

Beskyt altid hænderne ved at bære tunge handsker og / eller indpakke skærckanterne på blad med klude og andet materiale, når du udfører bladvedligeholdelse. Kontakt med kniv kan medføre alvorlig personskade.

BEMÆRK: Brug kun originale reservedele fremstillet og garanteret af Murray. Insistere på at der kun skal bruges de reservedele fra serviceforhandler. Detaljerede monteringsinstruktioner er trykt på ægte Murray blade pakker. Brug af ikke-ægte blade kan annullere din garanti og kunne medføre skader.

ADVARSEL

Kør aldrig klipperen uden knive eller med beskadigede knive.

ADVARSEL

Ændre aldrig knivene eller skæresystemet.

BEMÆRK: Kontrollér altid alle fastgørelsesanordninger, sørg altid for, at plæneklipper er i sikker driftstilstand. Brug kun ægte Murray udskiftningsblade. Udskift brugte eller beskadigede knive og bolte i sæts for at bevare balancen.

1. Stop klipperen og lad kniven komme til stoppe helt.
2. Fjern stikket fra stikkontakten.
3. Lig plæneklipperen på siden.
4. Vend en blok af træ mellem kniv og klippeaggregat for at forhindre bladet i at dreje (se fig.10).
5. Løsn knivbolten ved at dreje den mod uret (set fra bunden) ved hjælp af en skruenøgle medfølger ikke).
6. Fjern knivbolten og kniven (se Fig.11).

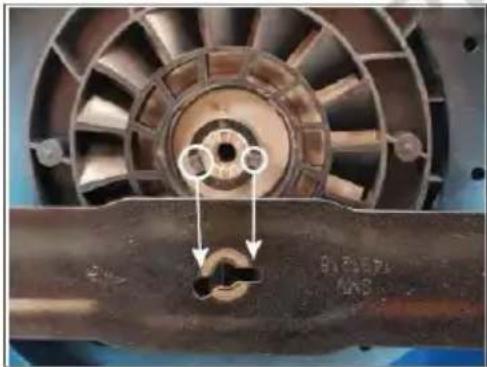

7. For at installere bladet, lokaliser de to monteringshuller på akselhylsteret. Disse er markeret med cirkler i fig.12 (a). Juster bladet i disse to monteringer.
8. Installer bladet på akslen omhyggeligt. Bladet skal ned i disse to monteringer korrekt. Sørg for, at der ikke er nogen lufthuller. Se fig.12 (b).
9. Skru bladet i og stram til for at fastgøre bladet. Anbefalet drejningsmoment er 35-40 Nm.

Rengøring

ADVARSEL

For at undgå alvorlig personskade skal batteriet og nøglen fjernes fra klipperen ved service, rengøring eller fjernelse af affald. Undersiden af klippeaggregatet skal rengøres efter hver brug, for at undgå at græsstrå blade, snavs og andet affald akkumulere sig derunder, hvilket vil medføre rust og korrosion. Fjern eventuelt opbygning af græs og blade på og omkring motordækslet. Hvis affald opbygges på undersiden af klipperen under brug skal du stoppe motoren, fjerne batteriet og derefter vippe klipperen fremad eller på siden, og skru det på igen med et passende værktøj.

• Rengør enheden med en fugtig klud med et mildt rengøringsmiddel.
• Sænk ikke plæneklipperen eller nogen del af den i vand.
• Fugt kan forårsage stød. Tør fugt af med en blød, tør klud sørg for, at maskinen er tør, inden du udskifter batteriet og nøglen.
• Brug en lille børste eller støvsuger til at rengøre luftventilatorerne på produktet
• Hold luftåbningerne fri for forhindringer.

Brug ikke opløsningsmidler, stærke vaskemidler, visse aromatiske olier som fyr og citron ved rengøring af plastdele. Kemikalier kan beskadige, svække eller ødelægge plastik komponent og kan medføre alvorlig personskade.

Opbevaring

• Rengør maskinen som beskrevet i foregående afsnit.
• Undersøg bladet, og udskift det eller skærp det om nødvendigt (se vedligeholdelsen afsnit).
• Opbevar klipperen på et tört, rent sted. Må ikke opbevares ved siden af ætsende materialer, såsom gødning eller brændstof.
• Opbevar klipperen indendørs, på et køligt, tört sted uden for børns rækkevidde.

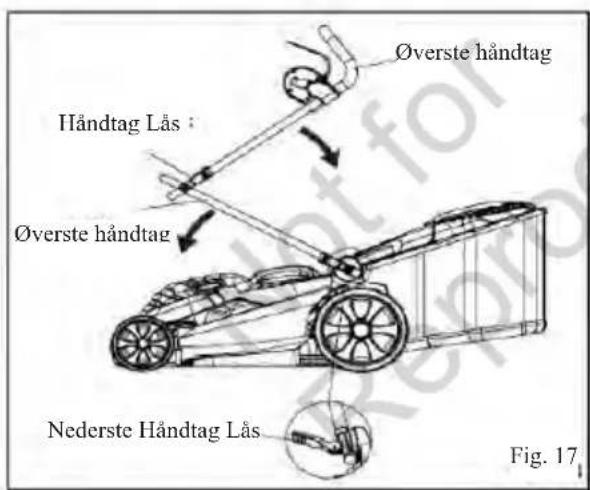

Håndtaget kan foldes helt væk for opbevaring. (Se figur 17)

Bemærk: Denne mulighed er kun tilgængelig i 37 cm-modellen.

• Sluk for plæneklipperen, og tag stikket ud af stikkontakten.
• Løsn håndtagslåsene på håndtagets sider for at låse op og fold det øverste håndtag ned.
• Løsn de nederste håndtagslås for at låse og løsne kameraerne fra montering beslag. Fold det nederste håndtag fremad. Sørg for ikke at bø je eller koble netledningen.

Øverste håndtag Håndtag Lås : Øverste håndtag Nederste Håndtag Lås Fig. 17

Service

Serviceeftertjek kræver ekstrem pleje og viden og bør kun udføres af en kvalificeret servicetekniker. For service foreslår vi, at du returnerer produktet til din nærmeste Autoriseret servicecenter til reparation. Ved service skal du kun bruge originale reservedele.

• Hold håndtagene tørre, rene og fri for olie og fedt.
• For at mindske risikoen for brand skal motoren være fri for græs, blade og affald
• Kontrollér kniv- og motorbøsningerne for at få ordentlig tæthed ofte. Inspicér klinger for skader – tjek fx bøjet, revnet eller slidt).
• For at opnå den bedste og sikreste ydeevne, skal du vedligeholde klipperen med forsigtighed. Hold klippeklippen skarp og ren. Klinger er skarpe og kan skære. Pak derfor knivenebladene ind eller bære handsker, og brug ekstra forsigtighed ved service.
• Hold alle møtrikker, bolte og skruer tætte for at være sikker på, at udstyret er i sikkerhed.

Service

- Aldrig manipulere med sikkerhedsanordninger. Kontroller dem regelmæssigt for korrekt betjening.

BEMÆRK: Se garantikort, der følger med dette produkt, til servicekontaktoplysninger.

ADVARSEL

Lad ikke bremsevæsker, benzin, oliebaserede produkter, penetrerende olier, osv. for at komme i kontakt med plastikdele. Kemikalier kan beskadige, svække eller ødelægge plastik, der kan medføre alvorlig personskade.

ADVARSEL

Smør ikke nogen af hjulkomponenterne. Smøring kan forårsage hjulets komponenter, der bryde sammen under brug, hvilket kan medføre alvorlig personskade til operatøren og / eller plæneklipperen eller skade på ejendommen.

Vedligeholdelsesdiagr

Se nedenstående skema for rutine vedligeholdelse.

Funktioner	Krav	Før brug	Efter brug	Ugentligt	Mändligt	Hvis defekt	Hvis beskdigt	Som krævet
Plæneklipper	Visuel inspektion	•
Kontrolledning & stik	Kontroller drift og for skade	•	•
Skærcanlæg	Undersøg og kontroller montering	•				•	•
(Skærerblade)	Erstat
Bag Klap	Undersøg og kontroller montering							•
Chassis	Tjek for opbygning af græs		•
	Rengør		•				•
	Erstat
Alle tilgængelige skruer	Tjek	•						•
	Efterspænd
Motor monteringsbolte	Kontroller og efterspænd				•
Bioklip Udsnit (Hvis muligt)	Undersøg og kontroller montering	•						•
Græs Fanger	Tjek	•
	Rengør		•
	Erstat						•

FEJLFINDNING

Fejlfindning

PROBLEM	MULIGE ÅRSAG	L∅SNING
Plæneklipperen vil ikke starte	Plæneklipperen er ikke forbundet med elforsyningen.Græs vikles rundt om knivene eller sidder fast i græsfangeren.Græs og snavs tilstoppet Plæneklipperhus.	Tilslut til kilden til elektricitet.Træk stikket ud af stikkontakten, og søg efter tilstoppet græs under dækket og græsfangeren. Løft klippehøjden.Kontroller tilstoppet græs og den rene udledningskanal under dækket.
Tab af strømforsyning.	At klippe græset for meget.Græs og snavs tilstoppet Plæneklipperhus.Brugt eller rusten skærekniv.Grass Box er fuld.	Forøg klippehøjden.Kontroller tilstoppet græs og den rene udledningskanal under dækket.Udskift knivene til skæring.Sørg for, at græsboksen er tom.
Plæneklippen skærer græsset ujævnt.	Skærehøjden er ikke indstillet ordentligt.	Forøg / sænk klippehøjden.
Plæneklipperen gør ikke bioklipper korrekt.	Wet grass clippings are sticking. to the underside of the deck.Mulchpluggen mangler.	Vent til græset er tørtInstaller mulchpluggen.
Plæneklipperen er hård at skubbe.	Græset er for højt, eller klippehøjden er for lav.Bagsiden af klippchuset og bladet trækker ind tykt græs.	Hæv klippehøjden.Tøm græsfangeren for græs
Plæneklipperen er alt for støjende og vibrerer.	Motorakslen er bøjet.Bladet er ubalanceret.	Stop motoren, og inspicer for skader.Reparer før genstart.Hvis vibrationer vedvarer, kontakt autoriseret service centrum.
Plæneklippen skærer ud ("boder") når skære græs	Klipperbladet er overbelastet på grund af klippe betingelser, f.eks. lang, tyk, fugligt græs eller græs typen.Græsslåmaskinen til græseren er fuld / catcher udløb er blokeret / tilstoppet græs under dæk	Stop motoren, og klippe højde og prøv igen.Vent til græset tørrer og forsøg igen.Tøm fangerposen og rens fanger udtag, rengør under dækket, øge højden og prøv igen.
Græsfangeren er ikke korrekt fyldt med	Det er for mudret til græset.Græs og snavs tilstoppet Plæneklipperhus.Brugt eller rusten skærepistol.Grass Box er fuld,	Vent, indtil græset tørrer, inden du klipper.Kontroller tilstoppet græs og den rene udledningskanal under dækket.Udskift knivene til skæring.Sørg for, at græsboksen er tom.

Tekniske Specifikationer

• I tilfelle fall eller snubling skal håndtaket straks løsnes. Ikke hold på maskin håndtaket under en ulykke.

- før du fjerner blokkeringer eller ujevn rvtme,

- Dette apparatet er dobbeltisolert i samsvar med EN: 60335, derfor er det ikke nødvendig med jordledning. Kontroller alltid at strømforsyningen tilsvarer spenningen på typeskiltet.

BRUK AV ET FORLENGERINGSKABEL

Händtakslås Øvre håndtak Nedre håndtaks lås Øvre håndtak Fig. 17

Service

• Gå, spring aldrig.
