BRUKSANVISNING EC370 MURRAY

- när du forlater maskinen,

Tack för ditt köp av Murray-produkten. Murray är stolt över kvaliteten och prestandan hos alla dess produkter.

Denna handbok med instruktioner hjälper till vid montering, säker drift och underhåll av produkten. Läs följande varningar för att säkerställa säkerheten och en lång livslängd av produkten.

WARNING

Du ska inte inte använda denna produkt förrän du har grundligt läst och fullständigt förstått alla instruktioner, säkerhetsbestämmelser mm i denna handbok. Underlåtenhet att följa dessa kan resultera i olyckor med elektrisk stöt, brand och/eller allvarlig personskada.

AVSEDD ANVÄNDNING

Denna produkt är endast avsedd för klippning av gräs för hemmabruk. Klippkniven ska rotera ungefär parallellt med marken över vilken den körs. Alla fyra hjul ska beröra marken under klippning. Det är en gräsklippare som man går bakom.

ANTECKNING: Gräsklipparen ska aldrig drivas med hjulen från marken. Den får inte dras eller åka på. Det ska inte användas för att klippa annat än gräsmattor.

Använd inte produkten för någon uppgift, förutom vad den är avsedd för.

Allmän säkerhet

Varning!

Läs anvisningarna för användning innan drift av maskinen.

Använd skyddsglasögon och öronskydd som uppfyller säkerhetsnormerna.

Använd robusta skor med halkskydd.

Använd skyddshandskar.

Använd inte maskinen I blöta förhållanden, skydda gräsklipparen från regn och fukt.

Se upp med föremål som slungas ut!

Se till att personer i närheten håller ett avständ på minst 50' (15 m) bort och stoppa gräsklipparen om någon närmar sig.

Stäng av och dra ut elkontakten före justering, rengöring eller om kabeln är trasig eller trasslig.

Akta dig för elektriska stötar vid användning.

Läs anvisningarna innan du utför något underhållsarbete.

Vänta på att alla maskinens komponenter ska komma till ett helt stopp och ta sedan bort batteriet.

Håll händer och fötter borta från klippområdet. Kontakt med knivarna kan amputera händer och fötter.

Ska INTE kasseras med hushållsartiklar.

Använd aldrig gräsklipparen om inte gräsuppsamlaren eller skyddet sitter på plats.

Var försiktig så du håller strömkabeln borta från kniven. Ha alltid kontroll kabelns placering.

Använd aldrig gräsklipparen om inte gräsuppsamlaren eller skyddet sitter på plats.

Funktioner och definitioner

Funktioner och medföljande delar 353

Säkerhet och hantering

Allmän säkerhet 354

Elsäkerhet 356

Kassering av produkt 357

Monteringsprocedurer

Uppackning 357

Veckla ut och justera handtag 358

Fixera kabeln 359

Montera gräsuppsamlare 359

Installera och ta bort

Mulcherplugg 360

Driftinstruktioner

Starta och stoppa 360

Justera klipphöjd 362

Snabbstartsguide 363

Tips för gräsklippning 364

Tips för användning av mulch 365

Underhåll och skötsel

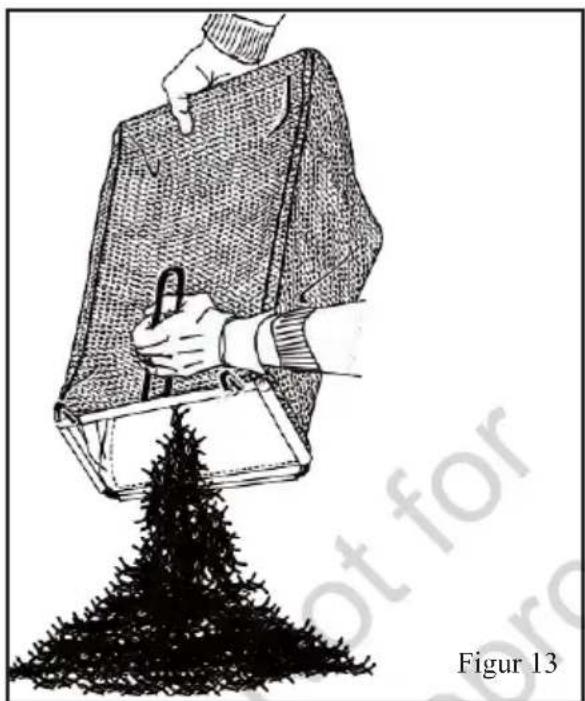

Tömning av gräsuppsamlare 366

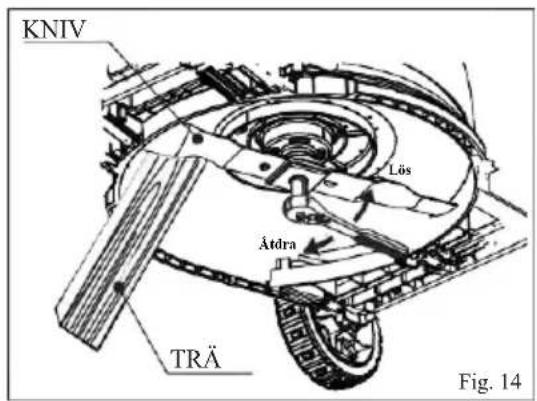

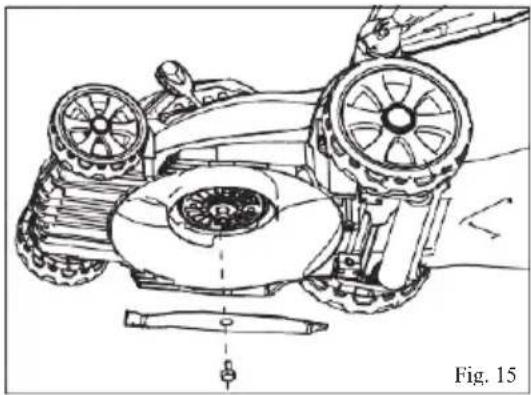

Byte av knivens hållare 367

Rengöring 368

Förvaring 369

Service 369

Underhållsdiagram 370

Felsökning

Felsökning 371

Teknisk specifikation

Produktspecifikation 372

ANTECKNING: GARANTIDETALJER ANGES INTE I DENNA OPERATÖRSHANDBOK. SE ANDRA DOKUMENT SOM LEVERERAS MED DENNA GRÄSKLIPARE FÖR GARANTIDETALJER. GARANTIDOKUMENTEN KAN INNEHÅLLA TEKNISKA SPECIFIKATIONER SOM SPECIFIKA FÖR VARJE MODELL SOM INTE ANGES I DENNA OPERATÖRSMANUAL.

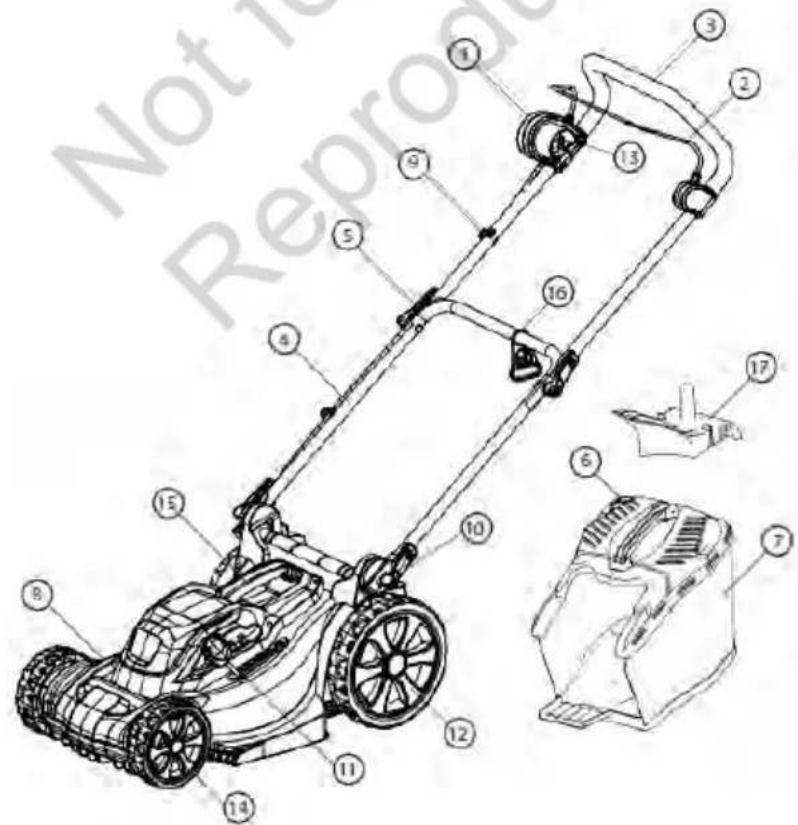

Funktioner och medföljande delar

1	Kopplingsbox
2	Mulcherplugg (kommer inte med alla modeller)
3	Gasreglage
4	Övre handtag
5	Frikopplingsklämma (övre handtag)
6	Handtagets kamlås
7	Nedre handtag
8	Däck
9	Kabelklämma
10	Montering av klämma (nedre handtag)
11	Bakhjul
12	Höjdjustering (positionen kan variera för olika modeller)
13	Schuko-kontakt
14	Batterihölje
15	Säkerhetsnyckel
16	Kabelfästeshängning
17	Mulcherplugg (endast tillgänglig på modellen på 37 cm)

- Förvara denna handbok på ett säkert ställe för framtida referens och ta del av den regelbundet. Se till att andra användare läser denna handbok och är medvetna om produktens säkerhetsrisker.

- Allvarlig personskada kan inträffa som en följd av att gräsklipparen dras över operatörens fot under ett fall som orsakas av halkande eller snubblande.

- I den händelse av ett snubblande eller fall, ska handgasreglaget släppas omedelbart. Håll inte fast i gräsklipparens handtag vid en olycka.

- När du behöver backa gräsklipparen, ska du bara göra det när gräsklipparen har kommit till ett stopp och alltid titta bakom dig för risker innan du backar.

- Använd inte gräsklipparen under påverkan av alkohol eller droger.

- Var uppmärksam och använd inte gräsklipparen när du är trött. Var uppmärksam på vad du gör, och se till att andra är medvetna om dina arbetsintentioner innan du börjar.

- Innan du inspekterar, justerar, underhåller eller städar gräsklipparen, ska du alltid stanna och koppla ur den från strömkällan.

• Stanna gräsklipparen när du korsar garagegångar med grus, gångvägar eller landsvägar.

- Om gräsklipparen vibrerar för mycket, ska du sluta använda den tills gräsklipparen har inspekterats och bedömts. När du utför en bedömning för gräsklipparen med vibrationsproblem reducerar generellt risken för skada eller produktfel.

- Forcera inte gräsklipparen utöver dess kapacitet. Gräsklipparen presterar bättre och säkrare om den får klippa i en takt som den är klassad för.

- Använd inte maskinen inomhus. Gräsklipparen ska endast förvaras inomhus på ett torrt och säkert ställe. Förvara gräsklipparen utom räckhåll för barn.

- Var försiktig när du närmar dig blinda hörn, dörröppningar, buskar, träd eller andra föremål som kan dölja ditt synfält och gräsklipparen väg.

- Använd inte gräsklipparen på något sätt som gör att knivarna exponeras. Maskinen ska endast användas med alla 4 hjul på marken. Gräsklipparen ska lyftas eller bäras under drift.

- Var försiktig så du håller strömkabeln borta från kniven. Kontrollera alltid kabelns placering. Avlägsna pluggen från huvudströmmen om kabeln är skadad eller har gått av.

Träning

- Läs anvisningarna noggrant. Bekanta dig med kontrollerna och korrekt användning av gräsklipparen.

- Barn eller personer som inte är har tagit del av dessa instruktioner ska inte använda gräsklipparen. Lokala bestämmelser kan begränsa operatörens ålder.

- Använd aldrig gräsklipparen medan människor, och då särskilt barn eller husdjur finns i närheten.

- Ha i åtanke på att operatören eller användaren är ansvarig för uppkomna olyckor eller faror som uppstår för andra människor eller deras egendom.

Förberedelse

- Du ska alltid använda lämpliga skor och långbyxor när du kör gräsklipparen,. Du ska aldrig använda gräsklipparen när du är barfota eller har på dig öppna sandaler. Löshängande kläder eller hängande rep eller slipsar ska inte användas.

- Använd alltid ansiktsmask eller dammmask när du använder gräsklipparen i en dammig miljö.

- Inspektera noggrant det område där gräsklipparen ska användas och ta rensa bort alla objekt som kan slungas av maskinen.

- Bekanta dig med alla kontrollerna och korrekt användning innan du använder maskinen. Kontrollera hur du stoppar maskinen och kopplar ur strömmen vid en olycka

- Innan sätter igång gräsklipparen, ska knivarna, bulten och knivaggregatet alltid inspekteras visuellt för slitage eller skador. Byt ut slitna eller skadade komponenter i uppsättningar för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

SÄKERHET OCH HANTERING

Drift

- Använd endast gräsklipparen i dagsljus eller i gott konstgjort ljus.

- Undvik att köra gräsklipparen på vått gräs.

- Var alltid säker på ditt fotfäste i backar.

- Klipp över sluttningars yta, aldrig upp och ner.

- Tillämpa extrem försiktighet när du ändrar riktningen på backar.

- Undvik att klippa branta sluttningar.

- Var försiktig när du backar eller drar maskinen mot dig.

- Stoppa knivarna om gräsklipparen måste lutas för transport när man korsar andra ytor än gräs och vid transport av den till och från det område som ska användas.

- Använd aldrig gräsklipparen med defekta skyddsanordningar eller sköldar, eller utan säkerhetsanordningar, till exempel avskiljare och/eller uppsamlare på plats.

- Slå på motorn försiktigt enligt anvisningarna och med fötterna undan från knivarna.

- Starta inte gräsklipparen när du står framför utloppsöppningen.

- Placera inte händer eller fötter i närheten av eller under roterande delar. Håll dig alltid på ett säkert avständ från utloppsöppningen.

- Gräsklipparen ska inte transporteras när strömkällan är igång.

- Stäng av gräsklipparen och dra ur kontakten ur strömkällan. Se till att alla rörliga delar har kommit till ett fullständigt stopp

- när du lämnar maskinen,

- innan du tar bort blockeringar eller rensar rännan,

- innan du kontrollerar, rengör eller arbetar på maskinen,

- efter att ha råkat köra på ett främmande föremål. Inspektera gräsklipparen för skador och reparera innan du startar om och använder den.

Om gräsklipparen börjar vibrera onormalt (kontrollera omedelbart)

- inspektera för skador,

- byt ut eller reparera eventuella skadade delar,

- kontrollera efter och dra åt lösa delar.

Underhåll och förvaring

- Håll alla muttrar, bultar och skruvar åtdragna för att se till att gräsklipparen är i säkert fungerande skick.

- Kontrollera gräsuppsamlaren regelbundet för slitage eller försämring.

- Var försiktig när du vid justerar gräsklipparen för att förhindra att fingrarna fångas upp mellan de rörliga knivarna och fasta delar eller gräsklipparen.

- Låt maskinen svalna innan den placeras i förvaring

- Vid knivarna ska underhållas ska du vara medveten om att även om strömkällan är avstängd, kan knivarna fortfarande var i rörelse.

- Byt ut slitna eller skadade delar ur säkerhetssynpunkt. Använd endast äkta reservdelar och tillbehör.

SÄKERHET OCH HANTERING

Elsäkerhet

• Denna produkt har en märkeffekt på 1600W (37 cm modell) eller 1200W (32 cm modell) och ingående driftsspänning på 220-240V, 50Hz. Använd inte den här produkten med annan spänning än den som listats, eftersom det kan resultera i stötar.
• Enheten måste alltid kopplas från huvudströmmen innan du kopplar från kontakter och förlängningskablar.
• Kontakterna måste matcha uttaget. Modifiera aldrig kontakten eller strömkabeln på något sätt. Rör inte vid strömkontakten med våta händer.
• Vi rekommenderar att en RCD (Residual Current Device) med utlösningsström som inte överstiger 30 mA används när enhten är ansluten till huvudströmkällan.

DUBBEL ISOLERING

- Den här enheten är dubbelisolerad i enlighet med EN:60335 och därför krävs ingen jordad kabel. Kontrollera alltid att strömkällan överensstämmer med spänningen på märkplåten.

- Använd alltid en godkänd förlängningskabel som passar för gräsklipparens strömingång (se tekniska data). Förlängningskabeln måste vara lämplig för användning utomhus och märkas därefter. Upp till 30 m för 1,5 mm H05VV-F förlängningskabel kan användas utan produktprestandaförlust. Före användning ska du inspektera förlängningskabeln för tecken på skada, slitage och åldrande. Byt förlängningskabeln om den skadas eller blir defekt. Vid användning av en kabelvinda ska du alltid snurra ut kabeln helt.

Kassering av produkt

KORREKT KASSERING AV PRODUKTEN

Elektriska produkter som avfall ska inte kasseras med hushållsavfall. Återvinn där anläggningar finns. Kontakta din lokala myndighet eller återförsäljare för råd om återvinning.

KORREKT KASSERING AV FÖRPACKNINGEN

Förpackningen består av kartong och motsvarande märkt plast som kan återvinnas. Gör dessa material tillgängliga för återvinning.

Information om resterande risker som blir kvar trots de inneboende säkra designåtgärderna, säkrande och kompletterande skyddsåtgärder som antagits.

MONTERINGSPROCEDURER

Uppackning

Denna produkt kräver montering.

• Ta försiktigt bort produkten och eventuella tillbehör från lådan. Se till att alla delar angivna i förpackningslistan finns med. Se sidan 3.
• Gör dig inte av med förpackningsmaterialet förrän du har noggrant inspekterat och säkerställt att produkten är i korrekt skick för drift.

WARNING

Försök inte att göra några ändringar på denna produkt eller använda tillbehör som inte rekommenderas för denna produkt. En sådan ändring eller modifiering är missbruk av produkten och kan resultera i ett farligt tillstånd som leder till eventuell allvarlig personskada.

Se till att gräsklipparen är avstängd och frånkopplad från huvudströmmen innan du startar enheten och tills den är klar och du är redo att använda maskinen.

Veckla ut och justera handtagen

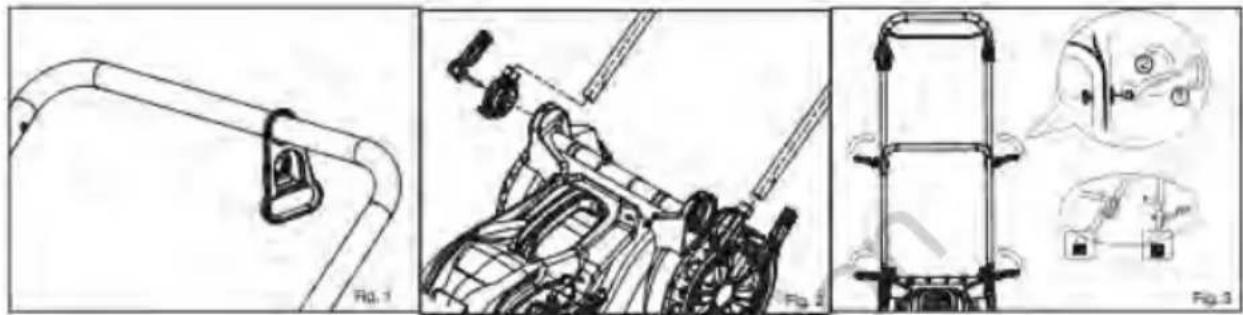

För 37 cm modell, se figur 1, 2 och 3.

• Led det nedre handtaget genom hålet i kabelns fäste och kroka fast det
- Skjut de båda fixeringsblocken till slutet av det nedre handtaget.
- Sätt i snabbspärren i röret och handtagsätet. Skruva in bulten och kläm fast den för att fixera det nedre handtaget.
- Montera ihop det övre och nedre handtaget med kamlåset på handtaget. Du kan rotera och frigöra låset för att justera det åtdragna låset.

WARNING Kör inte om handtagen är felaktigt installerade. Var försiktig så att du undviker klämmande punkter när handtagen viks ihop.

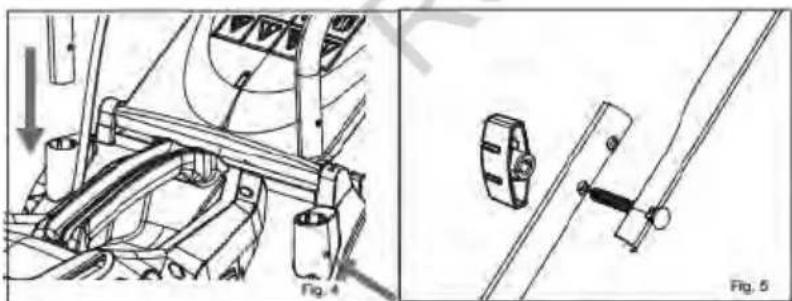

För 32 cm modell, se bild 4 & 5.

• Lokalisera det nedre handtaget I däcket så som visas på bilden – och dra åt det med skruvar.
• Montera det övre och nedre handtaget med bult och ratt.

Kör inte om handtagen är felaktigt installerade.

Fixera kabeln

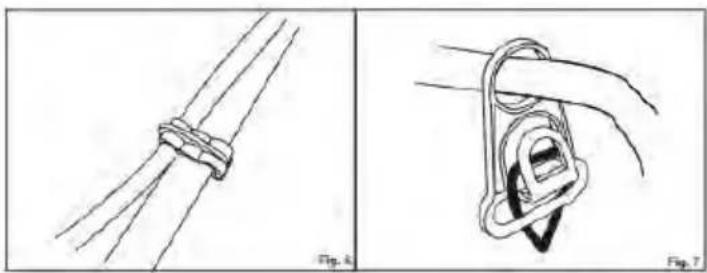

ANTECKNING: Se bild 6 & 7.

• Fäst kabelklämmorna (9) på kabeln som leder från kopplingsbox till motor och korrigera var och en mot nedre och övre handtagen.
• Vid anslutning till strömkällan ska du dubblera förlängningskabeln omkring en fot från slutet och kroka öglan över kabelfästsehängaren (16).

Se till att kabeln är säkrad med kabelklämmor innan du ansluter kontakten till eluttaget.

Se till att vira ut förlängningskabeln helt före användning

Montera gräsuppsamlare

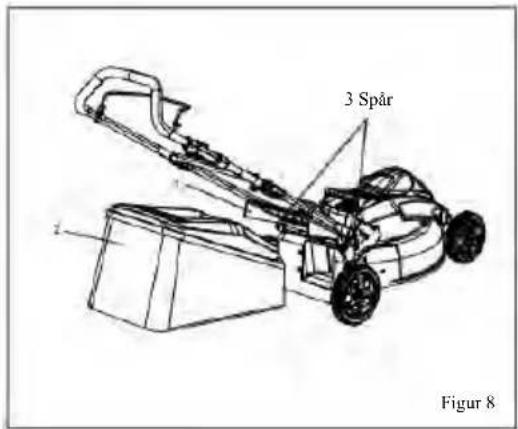

ANTECKNING: Se figur 8.

• Se till att kontakten är urdragen innan du påbörjar montering.
• Lyft den bakre klaffen.
• Lyft gräsuppsamlaren med dess handtaget och placera den under bakre klaffen så att krokarna på gräsuppsamlarens ram sitter i spåren på handtagets fäste.
• Lossa på den bakre klaffen försiktigt.
• När den är korrekt installerad, vilar krokarna på gräsuppsamlaren säkert i spåren på handtagets fästen.

WARNING

Byt alltid ut skadade eller slitna gräsuppsamlare. Kör inte, om uppsamlaren är felaktigt installerad. Håll inte klaffen öppen när gräsklipparen är igång.

3 Spår Figur 8

Installera och ta bort mulcherpluggen

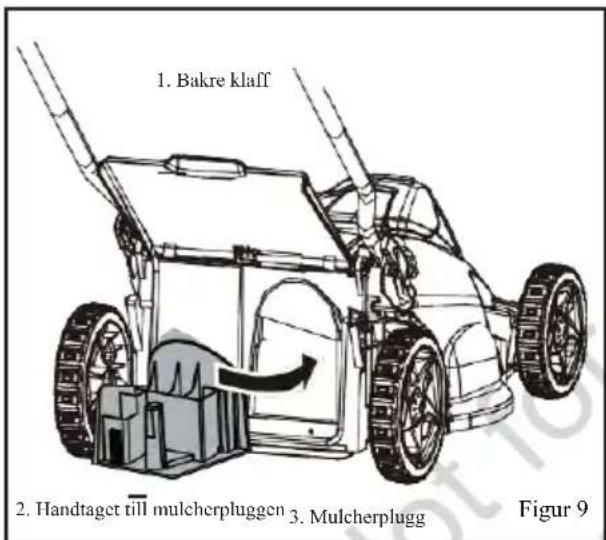

ANTECKNING: Se bild 9

• Se till att kontakten är urdragen innan du påbörjar montering.
• För att ta bort mulcherpluggen, ska bakre klaffen lyftas (1).
• Ta tag i handtaget (2) på mulcherpluggen och dra ut mulcherpluggen med hjälp av handtaget.
• Mulcherpluggen (3) sätts in i en vinkel, så att den kan kräva lite kraft för att ta bort den.
• Mulcherpluggen måste tas bort för att kunna installera gräsuppsamlaren.
• Mulcherpluggen måste installeras om när gräsuppsamlaren är borttagen.

1. Bakre klaff 2. Handtagt till mulcherpluggen 3. Mulcherplugg Figur 9

WARNING

Låt inte den bakre klaffen slås stängd. Stäng den alltid försiktigt för att undvika skador. Om bakre klaff och mulcherpluggen är skadad ska de bytas ut.

DRIFTINSTRUKTIONER

Starta och stoppa

För din säkerhet

• Använd aldrig gräsklipparen om inte gräsuppsamlaren eller de medföljande skydden från tillverkaren sitter rätt.
• Innan du startar gräsklipparen ska du kontrollera knivar och bult för slitage eller skada.
• Om du kör emot ett hinder ska du stoppa gräsklipparen och kontrollera knivarna avseende skador.

WARNING

Slitna och skadade knivar utgör stora risker

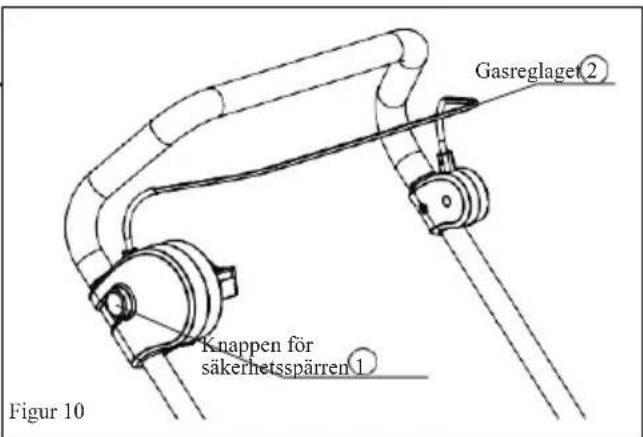

ANTECKNING: Se bild 10.

För att STARTA gräsklipparen:

• Fäst kabeln i kabelfästet och koppla in huvudströmmen.
• Håll knappen för säkerhetsspärren intryckt (1). (Se Figur 10)
• Dra gasreglaget (2) uppåt till handtaget för att starta gräsklipparen och släpp knappen för säkerhetsspärren med fötterna väl borta från knivarna,

För att STOPPA gräsklipparen:

• Släpp gasreglaget.
• Vänta tills gräsklipparen stoppas helt och dra ur kontakten ur strömkällan.
  Om gräsklipparen inte stoppas eller i nödfall, ta bort batteriet.

Gasreglaget 2 Knappen för säkerhetsspärren 1 Figur 10

! WARNING

Försök inte åsidosätta driften av knappen för säkerhetsspärren eller spaken för gasreglage, bind inte eller lås på gasreglaget.

Lämna inte gräsklipparen stå igång obevakad.

Justera klipphöjd

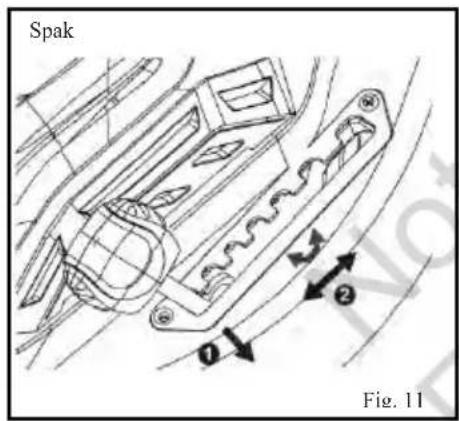

ANTECKNING: Se figur 11.

ANTECKNING: Placeringen och utseendet på spaken för höjdjustering kan variera mellan olika modeller.

Innan du använder gräsklipparen för första gången, höj klippläget till den höjd som passar bäst för din gräsmatta.

Justera höjden på kniven:

• För att JUSTERA höjden på knivarna, ta tag i spaken för höjdjustering, dra åt sidan och flytta den framåt (1).
• För att HÖJA ELLER SÄNKA höjden på kniven, flytta spaken som visas enligt Figur 8. Höjden på gräsklipparen kan sänkas genom att flytta spaken i riktningen framåt och lyfts upp genom att flytta den i riktningen bakåt (2).

Spak Fig. 11

WARNING

Justera inte höjden när gräsklipparen är igång.

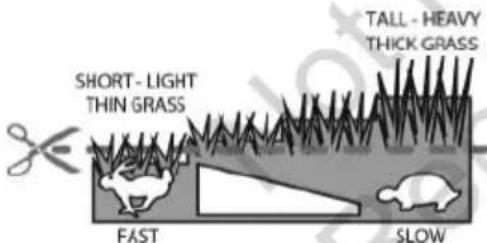

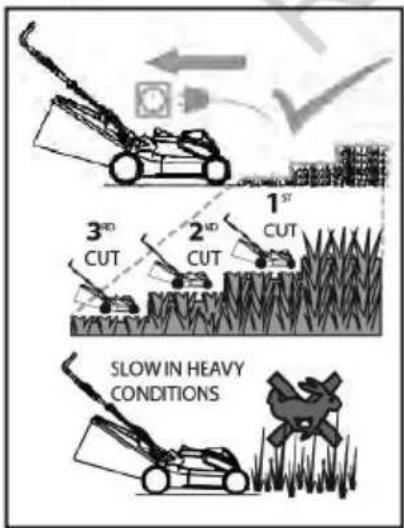

Snabbstartsguide

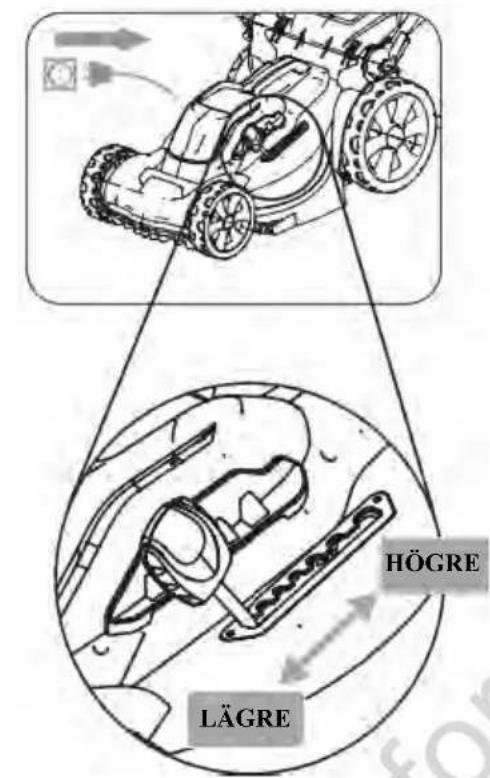

HÖGRE LÄGRE

SHORT- LIGHT THIN GRASS FAST SLOW TALL- HEAVY THICK GRASS

• Dra ur strömkontakten från strömkällan.
• Kontrollera om gräset är högt eller tjockt
• Kontrollera uppsamlaren och klippaggregatet är tomma på gräs
• Justera inte gräsklipparen utan att stänga av och dra ur kontakten till strömkällan.
  √ Stäng av och dra ur kontakten från strömkällan innan du justerar gräsklipparen.
  ✗ Fortsätt inte att klippa gräsmattan när uppsamlaren är full eller rännan blockerad.
  √ Tom uppsamlaren före klippning.

2 - INSTÄLLNING

• Öka klipphöjden för högt eller tungt gräs
• Rengör uppsamlaren och klippaggregatet för klippt gräs
• Skjut gräsklipparen långsammare i tungt gräs

× Klipp inte lågt i högt, tjockt eller blött gräs.

√ Justera för att klippa högre i en övervuxen gräsmatta.
✗ Forcera inte gräsklipparen genom en tjock gräsmatta.
√ Sakta ned farten om gräset blir tjockare.

3 - GÅ

• Försök klippa gräset vid vald höjd
- Öka höjden och klippa gräset oftare efter behov i högt tungt gräs
- Om BELASTNINGSSKYDDET* stoppar gräsklipparen, upprepa steg 1,2,3 genom att höja höjden och skjut långsammare eller rengör uppsamlaren och klippdäcket från gräs.
- Vid klippning och uppsamlarens indikator visar att klaffen är ned, är uppsamlaren full.

✗ Fortsätt inte att klippa, om gräsklipparen ofta stängs.

√ Undvik återkommande avbrott för belastningsskydd.
✗ Fortsätt inte om elmotorn överhettas.
√ Låt batteriet svalna om batteriets termiska skydd är aktiverat.

Den här gräsklipparen är utrustad med en motor med TERMISK SKYDDS*-enhet för att skydda motorn om den stängs av under drift, på grund av överbelastning eller spärr.

Undvik frekvent överbelastning av gräsklipparen, eftersom det kan aktivera motorns termiska skydd. Motorns termiska skydd kräver att maskinen ska stå och svalna ordentligt.

Rengör från stopp och starta om genom att höja klipphöjden.

Tips för gräsklippning

ANTECKNING: Se bild 12

En skarp kniv förbättrar gräsklipparens prestanda kraftigt, speciellt vid klippning av högt gräs. Var noga med att kontrollera kniven och byta ut den minst en gång per år, som beskrivs i avsnittet Underhåll.

- Kontrollera att gräsmattan är fri från stenar, pinnar, trådar och andra föremål som kan skada knivarna eller motorn. Dessa föremål kan oavsiktligt slungas ut av gräsklipparen i någon riktning och orsaka allvarlig personskada på operatören och andra. För att förhindra elektrisk stöt, använd inte gräsklipparen under fuktiga eller blöta förhållanden.

- Vid klippning av tjockt gräs, ska gånghastigheten minskas för att möjliggöra en effektivare klippning och korrekt tömning av klippningar.

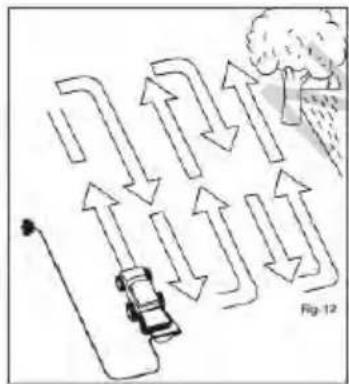

- När du börjar klippa ska du följa anvisningarna som visas i bild 12 för att undvika att vrida strömkabeln eller risk för att klippa av kabeln.

Klipp över sluttningars yta, aldrig upp och ner. Tillämpa extrem försiktighet när du ändrar riktningen på backar. Klipp inte inte över branta sluttningar. Var noga med att du har säkert fotfäste på backarna.

Tips för användning av mulch

- Ställ in gräsklipparen till högsta klipphöjd vid klippning på ojämn mark eller i högt ogräs.

- För effektiv mulchning, klipp inte blött gräs, eftersom det tenderar att fastna på undersidan av klippdäcket, vilket förhindrar korrekt mulchning av klippt gräs. Nytt eller tjockt gräs kan kräva en smalare klippning. Markhastigheten ska anpassas till gräsmattans skick. Om klippningen inte utförts under en längre tid och gräset har tillåtits växa högre än 4 tum (10 cm), ska gräset klippas två gånger för att minska gräshöjden till maximalt 3 1/4 tum (8,3 cm).

- Gå i en jämn takt. Överlappa raderna av klipp gräs. Låt inte gräset växa för högt. Om gräset blir för högt, börja med högsta klippläge och arbeta sedan ner till önskad klipphöjd.

- Stoppa gräsklipparen, låt knivarna stanna helt och koppla ur från strömkällan.

- Lyft gräsuppsamlaren med handtaget för att ta bort den från gräsklipparen.

• Töm det klippta gräset.

- Lyft den bakre klaffen och sätt tillbaka gräsuppsamlaren enligt beskrivningen tidigare i den här handboken.

- Kontrollera gräsuppsamlaren regelbundet och byt ut om den är sliten eller skadad.

- Förvara inte gräs i uppsamlaren. Töm den alltid efter användning.

- Använd inte uppsamlaren för några andra ändamål än att samla upp gräs.

- Klipp inte på eller samla upp heta material, aska eller rester från lägereldar eller pyrande material.

- Låt påsen torka under blöta förhållanden.

Byte av knivens hållare

ANTECKNING: Se figur 10, Figur 11 och Figur 12.

KNIV Lös Ådtra TRÄ Fig. 14

Skydda alltid händerna genom att använda kraftiga handskar och/eller vira in knivens skärkanter med trasor och annat material när du ska utföra underhåll av kniven. Kontakt med kniven kan leda till allvarlig personskada.

ANTECKNING: Använd endast äkta reservdelar som är tillverkade och garanterade av Murray. Begär sådana från din återförsäljare av reservdelar och service.

Detaljerade anvisningar om montering finns tryckta på äkta knivpaket från Murray. Användning av icke äkta knivar kan upphäva din garanti och leda till personskada eller skada på maskinen.

WARNING

Du ska aldrig köra gräsklipparen utan eller skadade knivar.

WARNING

Modifiera aldrig knivarna eller klippsystemet.

Byte av knivens hållare, Forts.

ANTECKNING: Kontrollera alla fästelement ofta. Se till att gräsklipparen är i säkert driftläge. Använd bara Murrays äkta knivar vid byte. Byt ut slitna eller skadade knivar och bultar i sats för att bevara balansen.

1. Stanna gräsklipparen och låt kniven komma till ett fullständigt stopp.
2. Dra ur kontakten från strömkällan.
3. Vänd gräsklipparen på sin sida.
4. Kila fast ett träblock mellan kniven och klippdäcket för att förhindra att kniven roterar (se Figur 10).
5. Lossa knivbulten genom att vrida den moturs (sedd från botten på gräsklipparen) med en skiftnyckel eller hylsa (medföljer inte).
6. Ta bort knivbulten och kniven (se Figur 11).

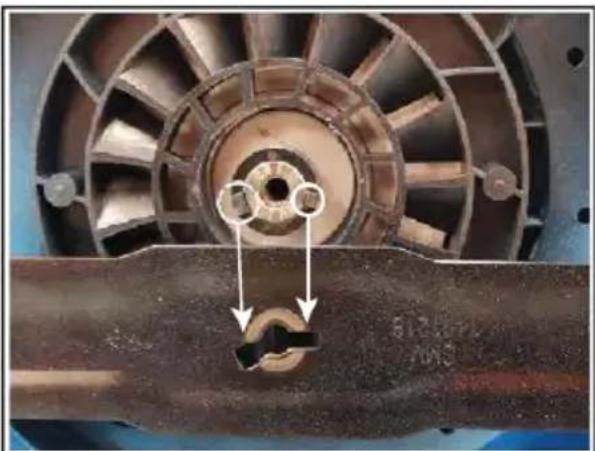

7. När kniven ska installeras, ska de två fästen på axelhylsan lokaliseras. Dessa är markerade i cirklar i figur 12 (a). Justera kniven med dessa två fästen.
8. Montera kniven på axeln noggrant. Kniven måste passa in på dessa två fästen ordentligt. Se till att det inte finns något gap. Se Figur 12(b).
9. Skruva in knivbulten och dra åt för att fixera kniven. Rekommenderat vridmoment är 12-16 Nm.

Rengöring

WARNING

För att förhindra allvarlig personskada, ta bort batteriet och nyckeln från gräsklipparen före service, rengöring eller borttagning av skräp.

Undersidan av klippdäcket ska rengöras efter varje användning. Klippt gräs, löv, smuts och annat skräp ackumuleras, vilket orsakar rost och korrosion. Ta bort eventuell ansamling av gräs och löv på eller runt motorlocket. Om skräp ansamlas på gräsklipparens undersida under användning, ska motorn stängas av, batteriet tas ut och sedan luta gräsklipparen framåt eller på dess sida och skrapas rent med ett lämpligt verktyg.

• Rengör enheten med en fuktig trasa och ett milt rengöringsmedel.
• Sänk inte gräsklipparen eller någon del av den ner i vatten.
• Fukt kan orsaka fara för elektrisk stöt. Torka av fukt med en mjuk torr duk, och se till att gräsklipparen är torr innan du byter batteri och nyckel.
• Använd en liten borste eller dammsugare för att rengöra luftventilerna på produkten
• Håll luftventilerna fria från hinder.

Använd inga lösningsmedel, starka rengöringsmedel, vissa aromatiska oljor som tall och citron när du rengör plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastkomponenter som kan leda till allvarlig personskada.

Förvaring

Följande steg ska tas för att förbereda gräsklipparen för förvaring.

• Rengör gräsklipparen som beskrivs i föregående avsnitt.
• Inspektera kniven och byt ut eller slipa den, om så behövs (se avsnittet om Underhåll).
• Förvara gräsklipparen på ett torrt och rent ställe. Förvara den inte i närheten av frätande material, t.ex. gödselmedel eller bränsle.
• Förvara gräsklipparen på en sval och torr plats inomhus, utom räckhåll för barn.

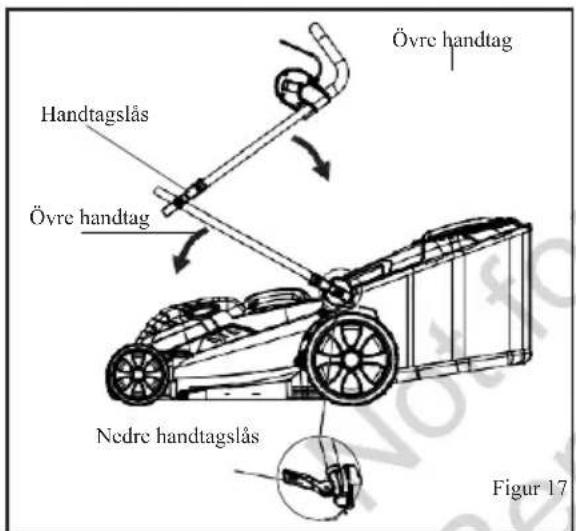

Handtaget kan vikas helt för förvaring. (Se Figur 17)

Anteckning: Tillvalet är endast tillgängligt i modellen på 37 cm.

• Stäng av gräsklipparen och koppla från kontakten från huvudströmmen.
• Frigör handtagsläsen på handtagets sidor för att låsa upp och fäll ner det övre handtaget.
• Lossa på de nedre handtagslåsen för att låsa upp och frigör kammarna från monteringsfästet. Vik ner det nedre handtaget framåt. Se till att inte nätsladden inte böjs eller snor sig.

Service kräver yttersta omsorg och kunskap och bör endast utföras av en kvalificerad servicetekniker. För service rekommenderar vi att du skickar tillbaka produkten till ditt närmaste auktoriserade servicecenter för reparation. När gräsklipparen repareras, ska endast äkta reservdelar användas.

• Håll handtagen torra, rena och fria från olja och fett.
• För att minska risken för brand, ska motorn hållas fri från ansamling av gräs, löv och skräp.
• Kontrollera kniv- och motorbultarna regelbundet för korrekt täthet. Visuellt inspektera kniven för skador (t.ex. böjd, sprucken eller sliten).
• För bästa och säkraste prestanda, ska gräsklipparen upprätthållas noggrant. Håll gräsklipparens kniv vass och ren. Gräsklipparens knivar är skarpa och kan klippa. Vira in knivarna eller använd handskar och var försiktig vid service.
• Sett till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är i säkert fungerande skick.

UNDERHÅLL OCH SKÖTSEL

Service, Forts,

- Manipulera aldrig med säkerhetsanordningar. Kontrollera dem regelbundet för korrekt drift.

ANTECKNING: Se garantikort som medföljer denna produkt för kontaktuppgifter om service.

WARNING

Låt inte bromsvätskor, bensin, petroleumbaserade produkter, penetrerande oljor, etc, att komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast som kan leda till allvarlig personskada.

WARNING

Smörj inte någon av hjulkomponenterna. Smörjning kan leda till att hjulkomponenterna slutar fungera under användning. Det kan leda till allvarliga personskador på operatören och/eller gräsklipparen eller skada på egendom.

Underhållsdiagram

Se följande tabell för rutin underhåll.

Funktioner	Krav	Innan användning	Efter användning	Veckovis	Månadsvis	Om felaktig	Om skadad	Enligt vad som krävs
Gräsklippare	Visuell inspektion.	●
Strömkontakt och plugg	Kontrollera drift och efter skador.	●	●
Klippsystem (Knivar)	Inspektera och kontrollera klippdäcket Byta ut	●				●	●
Bakre klaff	Inspektera och kontrollera klippdäcket	●						●
Chassi	Kontrollera för ansamling av gräs Rengöra Byta ut		●				●
Alla åtkomliga fästelement	Kontrollera Dra åt	●						●
Motorns monteringsbultar	Kontrollera och dra åt				●
Mulcherplugg (Om sådan finns)	Inspektera och kontrollera klippdäcket	●						●
Gräsuppsamlare	Kontrollera Rengöra Byta ut	●					●

Felsökning

Problem	Möjlig orsak	Anslutning
Gräsklipparen startar inte.	Gräsklipparen är inte ansluten till strömkällanGräset lägger sig runt knivarna eller så är gräsuppsamlaren igensatt.Gräsklipparens käpa är igensatt med gräs och smuts.	Anslut till strömkällan.Koppla från kontakten från huvudströmmen och kontrollera under däck och gräsuppsamlare för igensatt gräs. Öka klipphöjdsinställningen.Kontrollera under däcket om det finns igensatt gräs och rengör utkastkanalen.
Strömförlust.	Klipper för mycket gräs.Gräsklipparens käpa är igensatt med gräs och smuts.Slitna eller rostiga knivarGräsuppsamlaren är full	Öka klipphöjden.Kontrollera under däcket om det finns igensatt gräs och rengör utkastkanalen.Byt knivarna.Kontrollera att gräsuppsamlaren är tom.
Gräsklipparen klipper gräset ojämnt.	Gräsmattan är kuperad eller ojämn.Klipphöjden är inte satt korrekt.	Kontrollera klippområdet.Öka klipphöjden.
Gräsklipparen klarar inte mulchningen ordentligt.	Blöt klippt gräs fastnar på undersidan av aggregatet.Mulcherpluggen saknas.	Vänta tills gräset torkar före klippning.Installera mulcherpluggen.
Gräsklipparen är för tung att skjuta.	Gräset är för högt, eller klipphöjden är för låg.Baksidan av klippdäcket och kniven drar i tjockt gräs.	Höj klipphöjden.Rensa gräset från gräsuppsamlaren.
Gräsklipparen avger ett alltför högt ljud och vibrerar.	Motoraxeln är böjd.Kniven är obalanserad.	Stoppa motorn och inspektera för skador.Reparera innan du startar om. Om vibrationer kvarstår, kontakta behörigt servicecenter.
Gräsklipparen stannar ("tjuvstannar") när den klipper gräs.	Gräsklipparen är överbelastad på grund av klippningsförhållanden, t.ex. högt, tjockt, fuktigt gräs eller grästyp.Knivarna stoppas pga av gräs och smuts som samlas under bottenplattan.	Stoppa motorn och öka klipphöjden och försök klippa igen.Vänta på att gräset torkar och försök att klippa igen.Kontrollera under däcket om det finns igensatt gräs och rengör utkastkanalen.
Gräsuppsamlaren är inte helt full	Gräsuppsamlaren är för våtGräsklipparens käpa är igensatt med gräs och smuts.Knivarna är slitna eller rostigaGräsuppsamlaren är full	Vänta tills gräset torkar innan du klipper detKontrollera under däcket om det finns igensatt gräs och rengör utkastkanalen.Byt knivarnaKontrollera att gräsuppsamlaren är tom

Tekniska specifikationer

Produktspecifikation
Beskrivning	Murray gräsklippare med kabel
Modellnr.	2691887/2691585	2691888/2691584
Typ av klippdäck	Plast	Plast
Klippbredd	32 cm	37 cm
Ingångsspänning	230-240 V, 50Hz	230-240 V, 50Hz
Motortyp	Borstad	Borstad
Motorspecifikation	1200 W	1600 W
Motoraxelns diameter	8,5 mm	10 mm
Max varvtal (RPM)	3500	3500
Motorvarvtal vid körning (RPM)	2700	3000
Storlek på framhjulet	140 mm	165 mm
Storlek på bakhjulet	165 mm	250 mm
Hjullager	Metallbussning	Metallbussning
Kapaciteten på uppsamlaren	30 L	40 L
Materialet i uppsamlaren	Hybrid (Tyg + Plast)	Hybrid (Tyg + Plast)
Skjuta / Självgående	Skjuta	Skjuta
Mulch	Inte tillgänglig	Ja
Knivtyp	Knivhållare Bar	Knivhållare Bar
Typ av handtag	Ergonomisk	Ergonomisk
Lägen för höjdjustering	5	7
Intervall för höjdjustering	20 - 60 mm	25 - 75 mm
Startsystem	Dubbel aktivering	Dubbel aktivering
Produktens vikt	8,6 Kg	13,5 Kg
Ljudtrycksnivå	L_pa : 78,5 dB(A), K_pa : 3dB	L_pa : 85 dB(A), K_pa : 3 dB
Ljudeffektnivå (mätt)	L_wa : 91,14 dB(A), K_wa : 1,55 dB	L_wa : 95 dB(A)
Ljudeffektnivå (Garanterad)	96 dBA	96 dBA
Totalt värde vibration (Max)	2,26 m/ s^2 , K = 1,5 m/ s^2	1,35 m/ s^2 , K = 1,5 m/ s^2

En varning:

• Det deklarerade totala vibrationsvärdet har uppmätts enligt en standard testmetod och kan användas för att jämföra ett verktyg med ett annat;
• Det angivna totala vibrationsvärdet kan också användas vid en preliminär bedömning av exponering.
• Vibrationsemission under den faktiska användningen av elverktyget kan skilja sig från det deklarerade totala värdet beroende på de olika sätten verktyget används; och
• Behovet av att identifiera säkerhetsåtgärder för att skydda operatören, vilka är baserade på en uppskattning av exponering under de faktiska användningsförhållandena (med hänsyn till alla delar av driftcykeln, som de tider då verktyget är avstängt och när det är på tomgång utöver utlösningstiden).

Not for Reproduct
