NAVODILA ZA UPORABO EC370 MURRAY

Prije uporabe stroja pročitajte upute za uporabu.

1. Stražnja zaklopka 2. Ručica utičnice za mulčiranje 3. Utičnica za mulčiranje Sl. 9

UPOZORENJE!

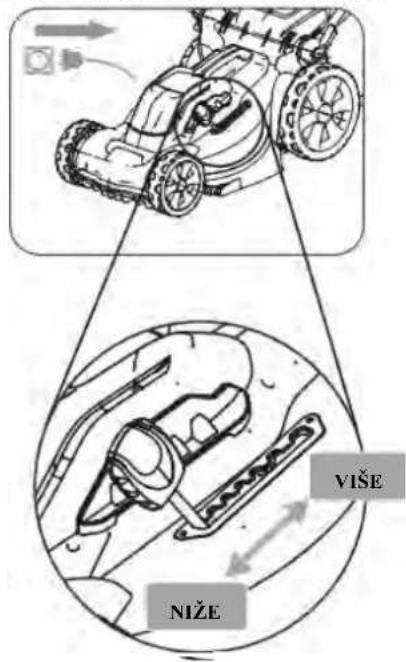

Kratki vodič za postavljanje

Pre vašu bezpečnost'

Zahvaljujemo se vam za nakup izdelka Murray. Družba Murray je ponosna na kakovost in zmogljivost vseh svojih izdelkov.

Ta priročnik z navodili vam bo v pomoč pri sestavljanju, varni uporabi in vzdrževanju vašega izdelka.

Preberite opozorila v nadaljevanju in tako zagotovite varnost ter dolgo življenjsko dobo izdelka.

OPOZORILO

Tega izdelka ne uporabljajte, dokler natančno ne preberete in razumete vseh navodil, varnostnih pravil itd., ki so v tem priročniku. Če tega ne storite, lahko pride do nesreč, ki vključujejo električni udar, požar in/ali hude osebne poškodbe.

NAMEN UPORABE

Ta izdelek je namenjen samo za domačo košnjo trave. Rezilo se mora vrteti približno vzporedno poravnano s tlemi, prek katerih jo vozite. Vsa štiri kolesa se morajo med košnjo dotikati tal. Kosilnico nadzoruje oseba, ki hodi za njo.

OPOMBA: Kosilnice nikoli ne uporabljajte, će se kolesa ne dotikajo tal, prav tako je ne smete vleči ali se peljati na njej. Kosilnice ne smete uporabljati za košnjo ničesar drugega, razen trate.

Izdelka ne uporabljajte za kakršna koli opravila, razen tistih, za katere je namenjen.

Splošna varnost

Opozorilo!

Pred uporabo naprave preberite navodila za uporabo.

Uporabljajte varnostna očala in zaščito za oči, ki ustrezajo varnostnim standardom.

Uporabljajte trdna obuvala, ki ne drsijo.

Uporabljajte zaščitne rokavice.

Naprave ne uporabljajte v mokrih pogojih in g

Pazite na predmete, ki jih kosilnica lahko izvrže ven.

Poskrbite, da bodo tretje osebe oddaljene vsaj 15 m in v primeru njihovega približanja zaustavite napravo.

Pred nastavljanjem, čiščenjem ali će je kabel poškodovan oziroma se je zapletel, kosilnico izklopite in odstranite vtič iz napajanja.

Pazite na nevarnost električnega udara pri upravljanju

Pred izvajanjem kakršnega koli vzdrževalnega dela preberite navodila.

sestavni deli naprave popolnoma zaustavijo.

Rok in nog ne približujte območju rezanja. Stik z rezili lahko povzroči amputacijo rok in nog.

a zaščitite pred dežjem in vlago. podinjskega odpadka.

Kosilnice nikoli ne uporabljajte brez nameščenega lovilnika trave in ščitnika.

Pazite, da napajalnega kabla ne približate rezilu. Vedno bodite pozorni na položaj kabla.

Kosilnice nikoli ne uporabljajte brez nameščenega lovilnika trave in ščitnika.

Kazalo vsebine

Funkcije in definicije

Funkcije in dobavljeni artikli

3

Varnost in rokovanje

Splošna varnost	☐☐☐
Odstranitev izdelka	☐☐☐
Električna varnost

Postopki sestavljanja

Odstranitev iz embalaže 313
Razklapljanje in prilagajanje ročajev 314
Pritrditev kabla	315
Namestitev lovilnika trave	315
Namestitev in odstranitev priključka za mulč	316

Navodila za uporabo

Zagon in zaustavitev	316
Nastavljanje višine košnje	318

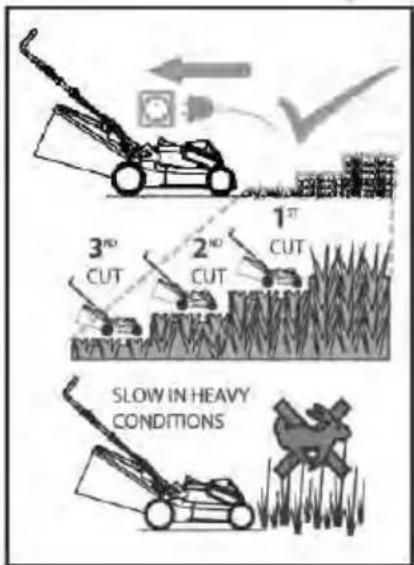

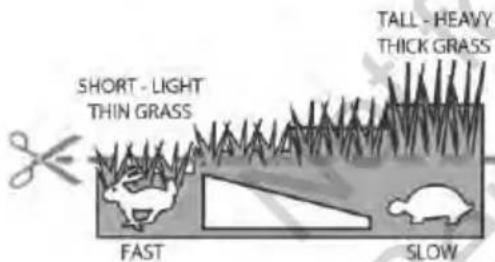

Vodič za hitro nastavitev	319

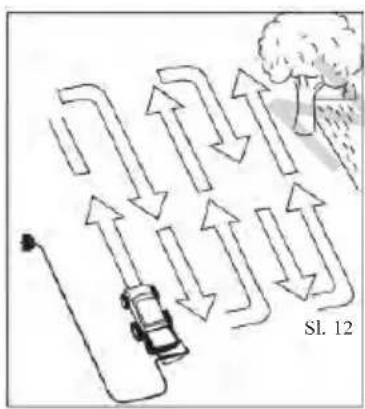

Nasveti za košnjo	320
Nasveti za mulčenje	321

Vzdrževanje in nega

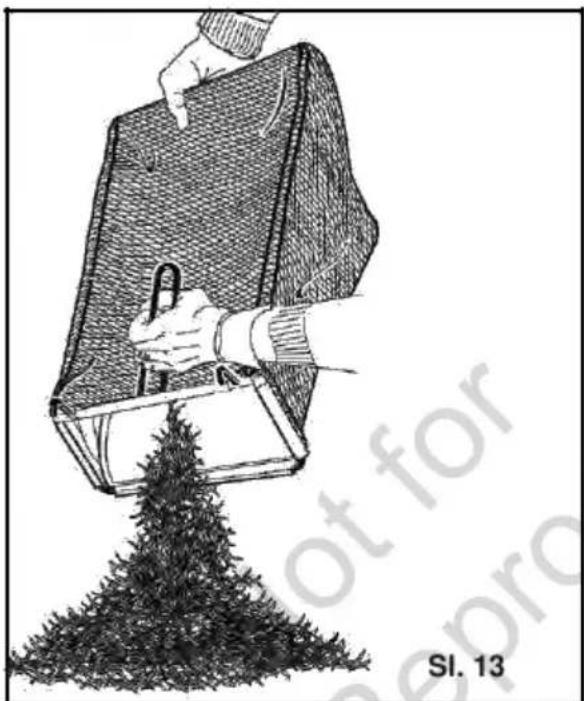

Praznjenje lovilnika trave	322

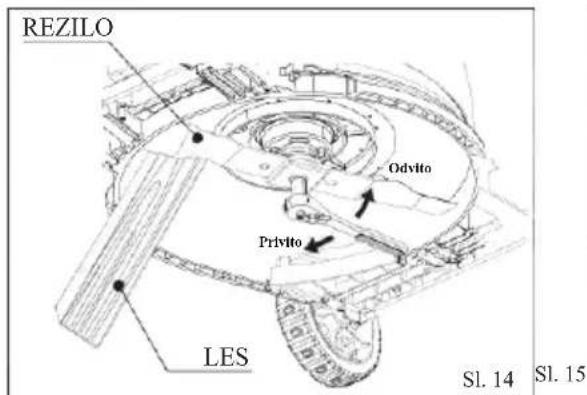

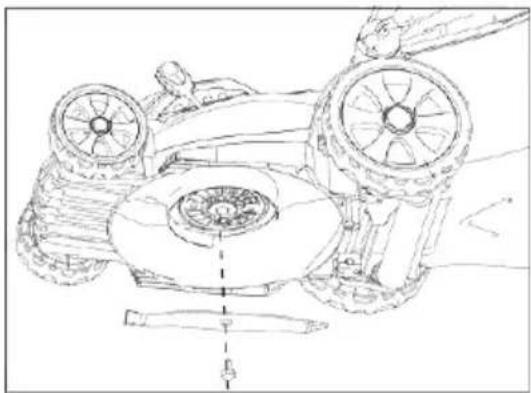

Zamenjava prečke z rezili	323
Čiščenje	324
Shranjevanje	325
Servis	325
Načrt vzdrževanja	326

Odpravljanje težav

Odpravljanje težav

327

Tehnični podatki

Podatki izdelka

328

OPOMBA: V TEM PRIROČNIKU ZA UPRAVLJAVCA NI PODATKOV O GARANCIJI. ZA PODATKE O GARANCIJI GLEJTE DRUGE DOKUMENTE, DOBAVLJENE S TO NAPRAVO.

DOKUMENTI O GARANCIJI LAHKO VKLJUČUJEJO TEHNIČNE PODATKE, KI USTREZAJO TOČNO DOLOČENEMU MODLEU IN NISO NAVEDENI V TEM PRIROČNIKU ZA UPRAVLJAVCA.

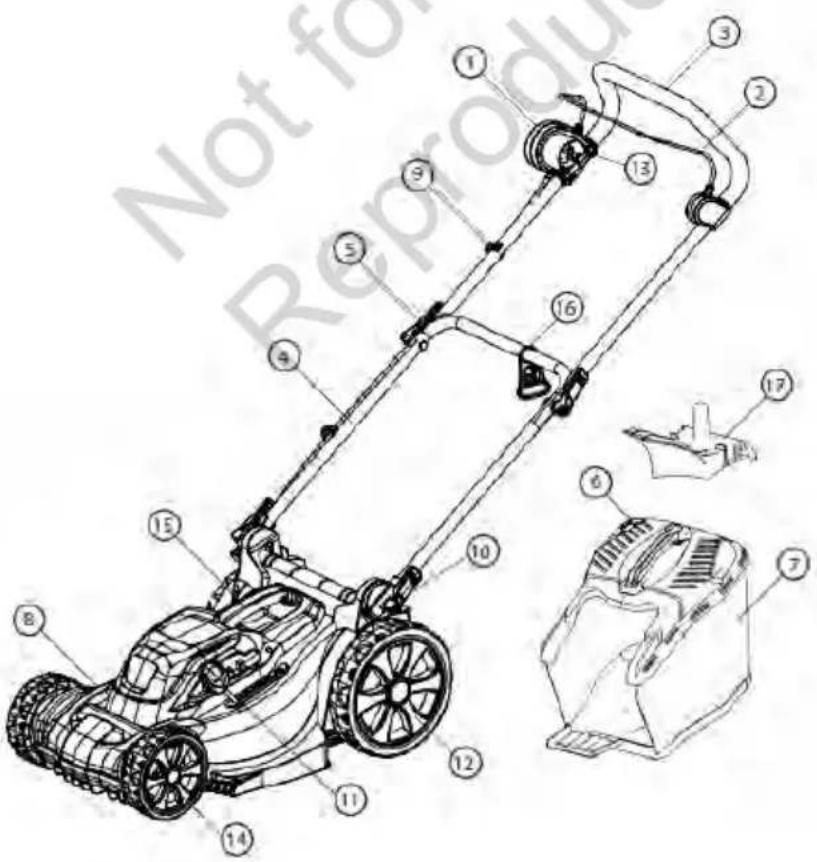

Funkcije in dobavljeni artikli

1	Stikalna enota
2	Lok
3	Zgornji ročaj
4	Spodnji ročaj
5	Objemka za hitro sprostitev (zgornji ročaj)
6	Kazalnik napolnjenosti s travo
7	Lovilnik trave
8	Pokrov
9	Sponka za kabel
10	Sklop objemke (spodnji ročaj)
11	Element za nastavljanje višine (položaj je lahko odvisen od posameznega modela)
12	Zadnje kolo
13	Šuko vtič
14	Sprednje kolo
15	Sredinski roča
16	Obešalo za kabel
17	Čep za mulč (na voljo samo pri 37-cm modelu)

Not for Reproduce 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

OPOZORILO

Izdelka ne uporabljajte, če kateri koli od sestavnih delov manjka. Vse manjkajoče ali poškodovane sestavne dele dajte popraviti ali zamenjati.

Splošna varnost

- Ta priročnik shranite na varnem mestu za uporabo v prihodnosti in ga prebirajte redno. Poskrbite, da bodo priročnik prebrale tudi druge osebe in se zavedale varnostnih tveganj izdelka.

- Če se kosilnico povleče čez nogo uporabnika med padcem, do katerega pride zaradi zdrsa ali spotika, lahko pride do hudih poškodb.

• V primeru spotika ali padca takoj spustite lok ročaja. Med nesrečo ne držite loka ročaja na napravi.

- Če morate napravo premakniti vzvratno, to storite šele ko se naprava popolnoma zaustavi, pred premikom pa vedno poglejte nazaj in preverite, ali so morda prisotne nevarnosti.

- Naprave ne upravljaite pod vplivom alkohola ali zdravil.

- Ostanite pozorni in naprave ne uporabljajte, kadar ste utrujeni. Pazite na svoje ravnanje in poskrbite, da se bodo drugi zavedali vaših opravil, preden začnete z njimi.

- Pred pregledovanjem, nastavljanjem, servisiranjem ali čiščenjem naprave morate slednjo vedno zaustavi in odstrani vč iz električnga napajanja.

- Napravo zaustavite, kadar prečkate dovoze z gramozom, sprehajalne poti ali ceste.

- Če začne naprava čezmerno vibrirati, jo prenehajte uporabljati, dokler se je ne pregleda in oceni. Ocena naprave zaradi težav z vibracijami na splošno zmanjša tveganje za poškodbe ali odpoved izdelka.

- Naprave ne ženite prek njene kosilne zmogljivosti. Naprava bo delovala bolje in varneje, če ji dovolite kositi s tempom, ki je naveden v njenih nazivnih podatkih.

- Naprave ne uporabljajte v notranjih prostorih. Napravo shranjujte samo v notranjih prostorih na suhem in varnem mestu. Naprava ne sme biti v doşegu otrok.

- Slepim kotom, vratom, grmom, drevesom ali drugim predmetom, ki lahko zastrejo vaše vidno polje in pot naprave, se približujte s skrajno previdnostjo.

- Naprave ne upravljajte na načine, ki omogočijo izpostavljanje rezil, ter jo uporabljajte samo, če so na tleh vsa 4 kolesa. Naprave med uporabo ne dvigujite ali prenašajte.

- Pazite, da napajalnega kabla ne približate rezilu. Vedno bodite pozorni na položaj kabla. Če se kabel poškoduje ali prereže, odklopite vtič iz električnega napajanja.

Usposabljanje

- Pozorno preberite navodila. Spoznajte se s krmilnimi elementi in pravilno uporabo naprave.

- Naprave nikoli ne dovolite uporabljati otrokom ali ljudem, ki ne poznajo teh navodil. Krajevni predpisi lahko omejujejo starost upravljavca.

- Naprave nikoli ne uporabljajte, kadar so v bližini drugi ljudje, še posebej otroci ali hišni liubljenčki.

- Upoštevajte, da je za nesreče ali nevarnosti, ki so jim izpostavljeni drugi ljudje ali njihova lastnina, odgovoren upravliavec ali uporabnik.

Priprava

- Med uporabo naprave vedno uporabljajte trpežna obuvala in dolge hlače. Naprave ne uporabljajte bosi ali z odprtimi sandali. Ne uporabljajte oblačil, ki so ohlapna ali s katerih visijo vrvice in trakovi.

- Pri uporabi naprave v prašnem okolju vedno uporabljajte obrazno masko ali protiprašno masko.

- Temeljito preglejte območje, kjer boste uporabili napravo in odstranite vse predmete, ki jih lahko naprava izvrže.

- Pred uporabo naprave se seznanite z vsemi krmilnimi elementi in njihovim pravilnim delovanjem. Vedeti morate, kako v nujnem primeru zaustaviti napravo in odklopiti napajanje.

- Pred uporabo vedno vizualno preglejte, ali so rezilo, vijak rezila in sklop rezila obrabljeni oziroma poškodovani. Obrabljene oziroma poškodovane sestavne dele zamenjajte v kompletih, da ohranite ravnotežje. Zamenjaite poškodovane ali neberlijive nalepke.

Uporaba

- Napravo uporabljajte samo podnevi ali pod dobro umetno lučjo.

- Izogibajte se uporabi naprave na mokri travi.

- Na pobočjih vedno poskrbite za dobro oporo nog.

• Hodite in nikoli ne tecite.

- Na pobočjih kosite v prečni smeri, nikoli gor in dol.

- Pri spreminjanju smeri na pobočjih bodite skrajno previdni.

- Ne kosite čezmerno strmih pobočij.

- Pri premikanju vzvratno ali vlečenju naprave proti sebi bodite skrajno previdni.

- Če morate napravo magniti zaradi prenosa pri prečkanju površin, ki niso travnate, in pri prenosu naprave na območje košnje in z njega, zaustavite rezilo (rezila).

- Naprave nikoli ne uporabljajte, če so varovala ali ščitniki okvarjeni, če ni nameščenih varnostnih naprav, na primer odbojnih elementov in/ali zbiralnika trave.

- Motor zaženite previdno v skladu z navodili in z nogami primerno oddaljenimi od rezil(a).

- Naprave ne zaženite, kadar stojite pred izmetalno odprtino.

- Rok oziroma stopal ne postavite v bližino oziroma pod vrtljive dele. Nikoli se ne približujte izmetalni odprtini.

- Naprave ne prenašajte, kadar motor deluje.

- Napravo zaustavite in odklopite vtič iz elekrtičnega napajanja. Poskrbite, da se bodo vsi premični deli popolnoma zaustavili

- vedno, ko zapustite napravo,

- pred odstranjevanjem blokad ali odmašitvijo izstresišča,

- pred preverjanjem, čiščenjem naprave ali delom na napravi,

- po udarcu ob tuj predmet. Preglejte, ali je naprava poškodovana in izvedite popravila preden napravo znova zaženete in uporabite.

Če začne naprava vibrirati abnormalno (takoj preverite):

- preglejte, ali je prišlo do poškodb,

- zamenjajte ali popravite vse poškodovane dele,

- preverite in privijte vse ohlapne dele.

Vzdrževanje in shranjevanje

- Vse matice, sornike in vijake vzdržujte v privitem stanju, tako da bo zagotovljeno varno delovno stanje naprave.

- Pogosto preverite, ali je zbiralnik trave obrabljen oziroma deformiran.

- Med prilagajanjem naprave bodite previdni, da preprečite ujetje prstov med premična rezila in fiksne dele naprave.

- Preden napravo pospravite, vedno počakajte, da se ohladi.

- Pri servisiranju rezil upoštevajte, da so ta še vedno premična, kljub izklopljenemu električnemu viru.

- Obrabljene ali poškodovane dele zamenjajte zaradi varnosti. Uporabljajte samo izvirne nadomestne dele in dodatke.

Električna varnost

- Ta izdelek ima nazivno moč 1600 W (37-cm model) ali 1200 W (32-cm model) ter vhodno delovno napetost 220–240 V, 50 Hz. Tega izdelka ne uporabljajte skupaj z napajalno napetostjo, ki ni navedena, ker lahko pride do električnega udara.

- To napravo je treba pred odklopom katerega koli vtiča iz vtičnice ali podaljška vedno najprej izklopiti.

- Vtiči se morajo prilegati vtičnici. Vtiča ali električnega kabla nikoli ne spreminjajte na noben način. Električnega vtiča se nikoli ne dotikajte z mokrimi rokami.

- Pri priključitvi enote na glavno električno napajanje se priporoča uporabo naprave za rezidualni tok (RCD), katere sprožilni tok ne presega 30 mA.

DVOJNA IZOLACIJA

- Ta naprava ima dvojno izolacijo v skladu s standardom EN:60335, zaradi tega ozemljitvena žica ni potrebna. Vedno preverite, ali električno napajanje ustreza napetosti na nazivni ploščici.

UPORABA PODALJŠKA

- Vedno uporabljajte odobrene podaljšek, ki so primerni za vhodno moč te kosilnice (glejte tehnične podatke). Podaljšek mora biti primeren za uporabo na prostem in primerno označen. Uporabljate lahko dolg do 30-m, 1,5-mm H05VV-F podaljšek, ne da bi vplivali na delovanje izdelka. Pred uporabo preverite, ali so na podaljšku vidni znaki poškodb, obrabe in staranja. Če je podaljšek poškodovan ali okvarjen, ga zamenjajte. Pri uporabi kabelskega bobna morate kabel vedno odviti do konca.

Odstranitev izdelka

PRAVILNA ODSTRANITEV IZDELKA

Odpadne električne izdelke se ne sme zavreči skupaj z gospodinjskimi odpadki. Če obstajajo primerne ustanove, napravo reciklirajte. Glede nasvetov za recikliranje stopite v stik z lokalnimi predstavniki uprave ali trgovcem.

PRAVILNA ODSTRANITEV EMBALAŽE

Embalažo sestavljata lepenka in ustrezno označena plastika, ki se ju lahko reciklira. Ta materiala oddajte v reciklažo.

Podatke o preostalih tveganjih, ki ostanejo prisotna kljub prisotnim ukrepom varnostne zasnove, varovalom in komplementarnim zaščitnim ukrepom.

POSTOPKI SESTAVLJANJA

Odstranitev iz embalaže

Ta izdelek je treba sestaviti.

• Izdelek in vse dodatke previdno odstranite iz škatle. Potrdite, da so prisotni vsi artikli, navedeni v seznamu vsebine embalaže. Glejte stran 3.
• Materiala embalaže ne zavrzite, dokler izdelka pozorno ne pregledate in potrdite, da je v primernem delovnem stanju.

OPOZORILO

Tega izdelka ne poskušajte spremeniti oziroma ustvariti dodatkov, katerih uporaba skupaj s tem izdelkom ni priporočena. Vsaka taka sprememba ali modifikacija predstavlja napačno uporabo in lahko povzroči nevarna stanja, ki lahko privedejo do resnih osebnih poškodb.

Pred začetkom sestavljanja in dokler ne končate s sestavljanjem in ste pripravljeni na uporabo naprave, poskrbite, da bo kosilnica izklopljena in ne bo priklopljena na električno napajanje.

POSTOPKI SESTAVLJANJA

Razklapljanje in prilagajanje ročajev

Za 37-cm model glejte sliki 1,2 in 3.

• Spodnji ročaj speljite skozi luknjo v držalu kabla in ga zataknite nanj.
  • Dva pritrdilna bloka potisnite do konca spodnjega ročaja.
• Hitri zaporni mehanizem vstavite v cev in pritrdilni blok Privijte sornik in ga spnite, tako da fiksirate spodnji ročaj.
• Zgornji ročaj in spodnji ročaj namestite skupaj z zapahom za ročaj. Zaporni mehanizem lahko zavrtite in sprostite, da prilagodite privitje zapore.

Naprave ne uporabljajte, će ročaja nista nameščena pravilno. Pri zlaganju ročajev pazite in se izogibajte točkam stiska.

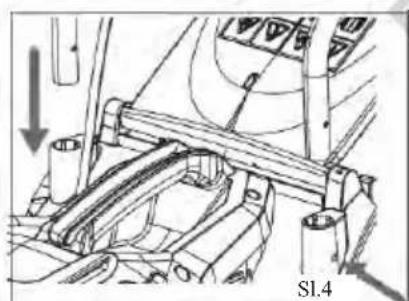

Za 32-cm model glejte sliki 4 in 5.

• Spodnji ročaj namestite v pokrov, kot je prikazano na sl. – in ga privijte z vijaki.
• Zgornji ročaj in spodnji ročaj spojite skupaj z vijakom in gumbom.

Naprave ne uporabljajte, će ročaja nista nameščena pravilno.

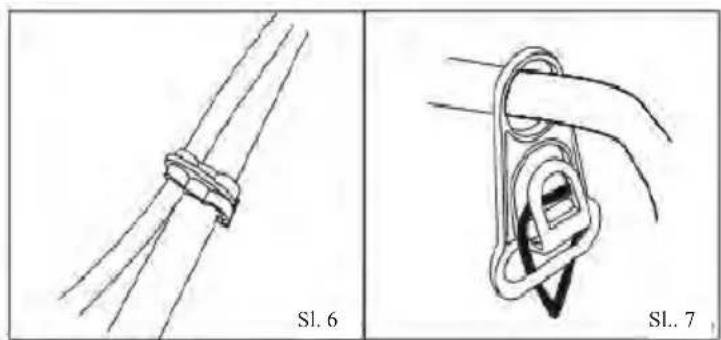

Pritrditev kabla

OPOMBA: glejte sliki 6 in 7.

- Objemke kabla (9) pritrdite na kabel, ki poteka od stikalne enote do motorja, nato pa sponke pritrdite na spodnji in zgornji ročaj.

- Pri priključitvi na električno napajanje naredite zanko s kablom podaljška, ki bo približno 30 cm od konca ter jo obesite na obešalo za zadrževanje kabla (16).

Sl. 6 Sl.. 7

OPOZORILO

Pred priključitvijo vtiča na električni izhod preverite, ali je kabel pritrjen z obejmkami za kable.

Pred uporabo poskrbite, da bo podaljšek do koca odvit.

Namestitev lovilnika trave

OPOMBA: glejte sliko 10.

• Pred začetkom sestavljanja poskrbite, da bo vtič odstranjen iz naprave.
  • Dvignite zadnji pokrov.
• Lovilnik trave dvignite za ročaj in ga namestite pod zadnji pokrov, tako da se bo s kavlji na okvirju lovilnika trave zataknil v reže na nosilcu ročaja.
  • Zadnji pokrov spustite nežno.
• Pri pravilni namestitvi kavlji na lovilniku trave ležijo varno v režah na nosilcu ročaja.

OPOZORILO

Poškodovane ali obrabljene lovilnike trave vedno

Naprave ne uporabljajte, če lovilnik ni nameščen pravilno.

Kadar naprava deluje, zadnjega pokrova ne smete imeti odprtega.

3 rež 1 2 Sl. 8

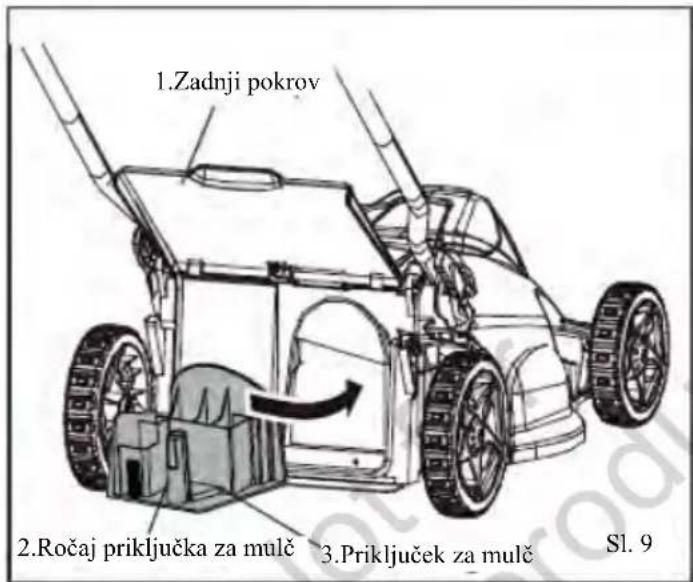

Namestitev in odstranitev priključka za mulč

OPOMBA: Ni priložen vsem modelom.

OPOMBA: Glejte sliko 9

• Pred začetkom sestavljanja poskrbite, da bo vtič odstranjen iz naprave.
• Za odstranitev priključka za mulč dvignite zadnji pokrov (1).
• Primate ročaj (2) priključka za mulč in izvlecite priključek za mulč za ročaj.
• Priključek za mulč (3) je vstavljen pod kotom, tako da je za njegovo odstranitev morda potrebna določena mera sile.
• Priključek za mulč morate odstraniti, da bi lahko namestili lovilnik trave.
• Priključek za mulč je treba namestiti znova, ko odstranite lovilnik trave.

1.Zadnji pokrov 2.Ročaj priključka za mulč 3.Priključek za mulč Sl. 9

OPOZORILO

Zadnjega pokrova nikoli ne zaloputnite, temveč ga zaprite nežno, da preprečite poškodbe. Če sta zadnji pokrov in priključek za mulč poškodovana, ju vedno zamenjajte.

NAVODILA ZA UPORABO

Zagon in zaustavitev

Za vašo varnost

• Kosilnice nikoli ne uporabljajte, če lovilnik trave ali ščitniki, ki jih dobavi proizvajalec, niso nameščene.
• Pred zagonom kosilnice preverite, ali so rezila in vijak poškodovani oziroma obrabljeni.
• Če zadanete ob oviro, zaustavite kosilnico in preverite, ali so rezila poškodovana.

OPOZORILO

Obrabljena in poškodovana rezila predstavljajo veliko nevarnost.

NAVODILA ZA UPORABO

OPOMBA: glejte sliko 10.

Za ZAGON kosilnice:

- Kabel pravilno vpnite v obešalo za kabel in priklopite električno napajanje.

- Pritisnite in držite varnostni zaklepni gumb (1). (Glejte sl. 10)

- Lok (2) povlecite navzgor do ročaja da zaženete kosilnico, nato pa sprostite gumb varnostnega zaklepnega mehanizma, pri tem pa imejte noge na varni razdalji od rezil.

Za ZAUSTAVITEV kosilnice:

- Sprostite lok.

- Počakajte, da se kosilnica popolnoma zaustavi, nato pa odstranite vtič iz napajanja. Če se kosilnica ne zaustavi oziroma pride do izrednih razmer, kosilnico izklopite in odklopite iz napajanja.

Lok ② Gumb varnostnega zaklepnega mehanizma ① Sl. 10

OPOZORILO

Ne poskušajte premostiti delovanja gumba varnostnega zaklepnega mehanizma ali ročice loka in ga ne poskušajte povezati oziroma zakleniti na lok.

Kosilnice ne pustite delovati brez spremstva.

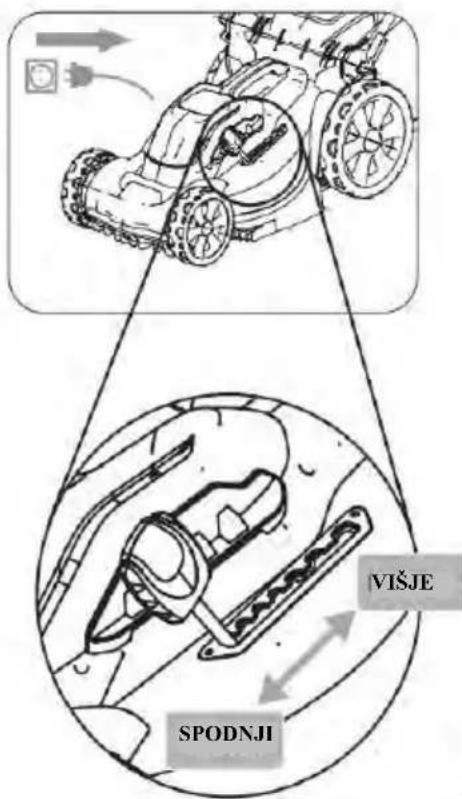

Nastavljanje višine košnje

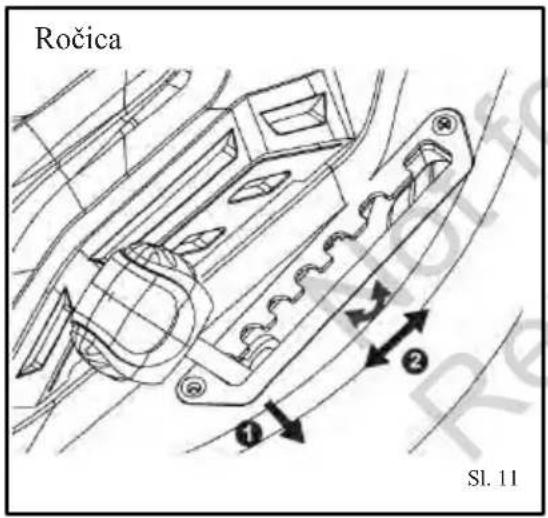

OPOMBA: Glejte sliko 11.

OPOMBA: Mesto in videz ročice za nastavljanje višine se lahko razlikuje pri različnih modelih.

Pred prvo uporabo kosilnice dvignite rezalni položaj na višino, ki je najbolj primerna za vašo trato.

Za nastavljanje višine rezila:

• Za NASTAVLJANJE višine rezila primite ročico za nastavljanje višine, jo povlecite na stran in premaknite naprej (1).
• Za SPUST ALI DVIG višine rezila premaknite ročico, kot je prikazano na sl. 8. Višino kosilnice lahko znižate, tako da ročico premaknete naprej, in dvignete, tako da ročico premaknete nazaj (2).

Ročica Sl. 11

OPOZORILO

Višine ne prilagajajte med košnjo.

Vodič za hitro nastavitev

VIŠJE SPODNJI

SHORT - LIGHT THIN GRASS FAST SLOW TALL - HEAVY THICK GRASS

× Kosilnice ne prilagajajte, če je ne izklopite in odklopite z napajanja.

√ Pred prilagajanjem kosilnice jo morate izklopiti iz električnega napajanja in odklopiti vtič..

× Ne kosite, kadar je lovilnik poln ali je izstresišče zamašeno.

√ Pred košnjo izpraznite lovilnik.

2 - POZOR

• Če je trata visoka ali gosta, povečajte višino košnje.
• Pokošeno travo odstranite iz lovilnika in dna
• Kosilnico potiskajte počasneje tam, kjer je trava bolj gosta

× Dolge, goste ali mokre trave ne kosite nizko.

√ Za porasle travnike nastavite kosilnico na višjo višino košnje.
× Kosilnice ne silite skozi gosto trato.
√ Če postane trata gostejša, upočasnite.

3 - START

• Poskusite rezati travo na izbrani višini
• Če je trava daljša in težja, povišajte višino in kosite travo pogosteje, kot je potrebno
• Če se kosilnica zaustavi zaradi PREOBREMENITVENE ZAŠČITE, ponovite korake 1, 2 in 3 pri tem pa povišajte višino, potiskajte počasneje ali očistite travo iz lovilnika in dna.
• Če je kazalnik lovilnika med košnjo spodaj, je lovilnik poln.

× S košnjo ne nadaljujte, če se kosilnica pogosto izklopi.
√ Izogibajte se pogostemu sproženju preobremenitvene zaščite.
× Ne nadaljujte, če se električni motor pregreje.
Če se sproži toplotna zaščita baterije, morate omogočiti, da se baterija ohladi.

NAVODILA ZA UPORABO

Ta kosilnica je opremljena z napravo za TOPLOTNO ZAŠČITO* motorja, ki ščiti motor v primeru zaustavitve med delovanjem zaradi preobremenitve ali blokade.

Izogibajte se pogostemu preobremenjevanju kosilnice, ker lahko tako vklopite toplotno zaščito motorja. Zaradi toplotne zaščite motorja mora naprava počivati dovolj dolgo, da se ohladi. Očistite blokado in začnite znova, tako da povišate višino rezanja.

Nasveti za košnjo

OPOMBA: glejte sliko 12.

Ostro rezilo močno poveča zmogljivost kosilnice, še posebej pri košnji visoke trave. Poskrbite za pregledovanje rezila in njegovo zamenjavo vsaj enkrat letno, kot je opisano v poglavju za vzdrževanje.

• Preverite, ali so na trati prisotni kamni, palice, žice in drugi predmeti, ki lahko poškodujejo rezila motorja. Kosilnica lahko te predmete izvrže v kateri koli smeri, kar povzroči resne osebne poškodbe upravljavca in tretjih oseb. Za preprečitev električnega udara kosilnice ne uporabljajte v vlažnih ali mokrih pogojih.
• Pri rezanju goste trave hodite z manjšo hitrostjo, da omogočite bolj učinkovito košnjo in pravilno odstranjevanje odkosa.
• Košnjo začnite v smeri, ki je prikazana na sl. 12, da preprečite zapletanje električnega kabla ali tveganje, da bi zarezali v les.

OPOZORILO

Na pobočjih kosite v prečni smeri, nikoli gor in dol. Pri spreminjanju smeri na pobočjih bodite skrajno previdni. Ne kosite na preveč strmih pobočjih in na pobočjih vedno poskrbite, da boste imeli stabilen položaj.

Nasveti za mulčenje

• Pri košnji na neravnih tleh ali po gostem pevelu morate kosilnico nastaviti na najvišjo višino košnje.
• Za učinkovito mulčenje ne kosite mokre trave, ker teži k lepljenju na spodnjo stran telesa, kar preprečuje pravilno mulčenje odkosa trave. Nova ali gosta trava lahko potrebuje ožji rez. Hitrost na tleh je treba prilagoditi stanju trate. Če ste s košnjo zamudili in je trava zrasla višje od 10 cm, travo pokosite dvakrat, tako da višino trave zmanjšate na največ 8,3 cm.
• Hodite s stalnim tempom. Redi košnje naj se prekrivajo. Ne dovolite, da bi trava zrasla previsoko.
  Če trava zraste previsoko, začnite na najvišjem položaju košnje, nato pa položaj nižajte, dokler ne dosežete želene višine košnje.

Praznjenje lovilnika trave

OPOMBA: glejte sliko 13.

• Zaustavite kosilnico, počakajte, da se rezila popolnoma zaustavijo, nato pa odklopite vtič iz napajanja.
  • Dvignite zadnji pokrov.
• Lovilnik trave dvignite za ročaj in ga odstranite iz kosilnice.
• Izpraznite odkos trave.
• Dvignite zanji pokrov in lovilnik trave namestite nazaj, kot je bilo že opisano v tem priročniku.

• Lovilnik trave pregledujte pogosto in ga zamenjajte, če se obrabi ali poškoduje.
• Trave ne shranjujte v lovilniku. Po uporabi ga vedno izpraznite.
• Lovilnika ne uporabljajte za druge namene razen zbiranja trave.
• Ne kosite čez vroče materiale oziroma zbirajte vročih materialov, pepela ali ostankov tabornih ognjev oziroma tlečega materiala.
• Pustite, da se vreča posuši v mokrih pogojih.

Zamenjava prečke z rezili

OPOMBA: Glejte sl.10, sl.11 in sl.12.

REZILO Odvito Privito LES Sl. 14 Sl. 15

Med vzdrževalnimi deli na rezilu vedno zaščitite roke s težkimi rokavicami in/ali ovijanjem rezalnih robov rezila s krpami in drugim materialom. Stik z rezilom lahko povzroči resne osebne poškodbe.

OPOMBA: Uporabljajte samo izvirne nadomestne dele, ki jih proizvaja in za katere jamči družba Murray. Izvirne dele zahtevajte od svojega dobavitelja delov in serviserja.

Podrobna navodila o nameščanju so natisnjena na izvirnih paketih rezil Murray.

Uporaba neizvirnih rezil lahko pomeni prenehanje veljavnosti garancije in lahko povzroči telesne oziroma materialne poškodbe.

OPOZORILO

Kosilnice nikoli ne uporabljajte brez rezil ali s poškodovanimi rezili.

OPOZORILO

Nikoli ne spreminjajte rezil ali kosilnega sistema.

Zamenjava prečke z rezili – nadaljevanje

OPOMBA: Vse pritrdilne elemente preverjajte pogosto in vedno preverite, ali je kosilnica v varnem delovnem stanju. Uporabljajte samo izvirna nadomestilna rezila Murray. Obrabljena oziroma poškodovana rezila in sornike zamenjajte v kompletih, da ohranite ravnotežje.

1. Zaustavite kosilnico in počakajte, da se rezilo popolnoma zaustavi.

2. Odstranite vtič iz napajanja.

3. Kosilnico obrnite na stran.

4. Med rezilo in telo kosilnice zagozdite kos rezila, da preprečite obračanje rezila (glejte sl. 10).

5. Sornik rezila odvijte, tako da ga obrnete v smeri proti urinim kazalcem (kot je vidno z dna kosilnice) s ključem ali izvijačem (ni na voljo).

6. Odstranite sornik rezila in rezilo (glejte sl. 11).

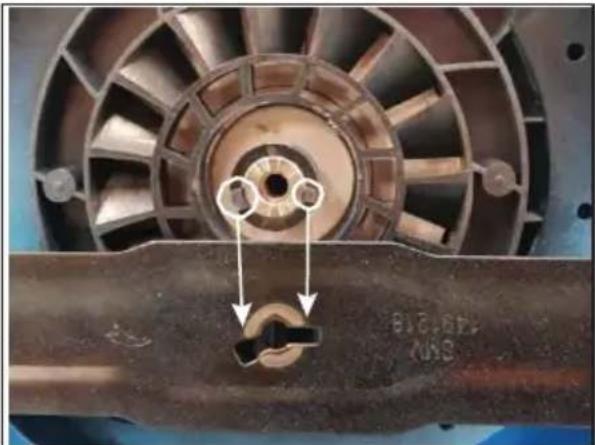

7. Za namestitev rezila poiščite dva nastavka na cevi gredi. Nastavka sta označena s krogi na sl. 12(a). Rezilo poravnajte s tema dyema nastavkoma.

8. Rezilo previdno namestite na gredo. Rezilo se mora pravilno prilegati tema dvema nastavkoma. Poskrbite, da ne bo nobene reže, Glejte sl. 12(b).

9. Privijte sornik rezila in ga zategnite, tako da fiksirate rezilo. Priporočen zatezni navor je 12–16 Nm.

Čiščenje

OPOZORILO

Za preprečitev resnih osebnih poškodb odstranite baterijo in ključ iz kosilnice pred servisiranjem, čiščenjem ali odstranjevanjem ostankov.

Spodnjo stran telesa kosilnice je treba očistiti po vsaki uporabi, ker se odkos trave, listje, umazanija in drugi ostanki zbirajo, kar povzroča rjo in korozijo. Odstranite vso nabrano travo in listje na pokrovu ali okoli pokrova motorja. Če se na spodnji strani kosilnice med uporabo nabirajo ostanki, zaustavite motor, odstranite baterijo in nagnite kosilnico naprej oziroma na svojo stran ter jo ostrgajte do čistega s primernim orodjem.

• Enoto očistite z vlažno krpo in blagim detergentom.
• Kosilnice ali njenih posameznih delov ne potapljajte v vodo.
• Vlaga lahko povzroči nevarnost električnega udara. Vso vlago obrišite z mehko, suho krpo in poskrbite, da bo naprava čista, preden baterijo in varnostni ključ vrnete na svoji mesti.
• Za čiščenje prezračevalnih odprtin na izdelku uporabite majhno krtačo ali sesalnik.
• Prezračevalne odprtine ohranjajte v stanju brez blokad.

Pri čiščenju plastičnih delov ne uporabljajte topil, močnih detergentov, nekaterih aromatičnih olj, kot so borovo in limonino. Kemikalije lahko poškodujejo, oslabijo ali uničijo plastične komponente, kar lahko povzroči resne osebne poškodbe.

Shranjevanje

Za pripravo naprave na shranjevanje morate izvesti naslednje korake.

• Očistite napravo, kot je opisano v prejšnjem poglavju.
• Preglejte rezilo in ga zamenjajte ali naostrite, če je potrebno (glejte poglavje o vzdrževanju).
• Kosilnico shranite na suhem, čistem mestu. Ne shranjujte je v bližini jedkih materialov, kot so gnojila ali gorivo.
• Kosilnico shranjujte v notranjih prostorih, na suhem mestu in izven dosega otrok.

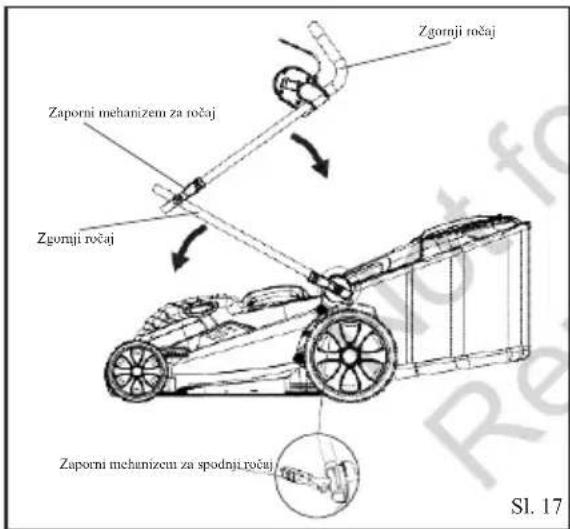

Za shranjevanje se lahko ročaj popolnoma zloži. (glejte sl. 17)

Opomba: možnost je na voljo samo pri 37-cm modelu.

• Izklopite kosilnico in odklopite vtič iz električnega napajanja.
• Sprostite zaklepna mehanizma ročajev na straneh ročaja, da bi ročaj odklenili in zložili zgornji ročaj navzdol.
• Sprostite zaklepne mehanizme spodnje ročice in ločite zapahe od namestitvenega nosilca. Spodnji ročaj zložite v smeri naprej. Poskrbite, da ne boste upogibali ali pregibali električnega kabla.

Zgornji ročaj Zaporni mehanizem za ročaj Zgomji ročaj Zaporni mehanizem za spodnji ročaj SI. 17

Servis

Servisiranje zahteva izjemno po zornost in poznavanje ter ga lahko izvajajo samo usposobljen servisni tehnik. Za servis vam predlagamo, da izdelek vrnete v popravilo najbližjemu pooblaščenemu servisu. Pri servisiranju je treba uporabljati samo izvirne nadomestne dele.

• Ročaje vzdržujte v suhem, čistem stanju in brez olja ter masti.
• Za zmanjšanje tveganja požara morate motor vzdrževati brez nabiranja trave, listja in ostankov.
• Pogosto preverite, ali so sorniki za namestitev rezila in motorja pravilno priviti. Vizualno preverite, ali je rezilo poškodovano(npr. upognjeno, razpokano ali obrabljeno).
• Za najboljše in najbolj varno delovanje kosilnice jo vzdržujte skrbno. Ohranite rezilo kosilnice ostro in čisto. Rezila kosilnice so ostra in lahko povzročijo ureznine. Pri servisiranju rezila ovijte oziroma nosite rokavice, pri tem bodite izjemno previdni.
• Vse matice, sornike in vijake vzdržujte v privitem stanju, tako da zagotovite varno delovno stanje opreme.

Servis – nadaljevanje

- Nikoli ne posegajte v varnostne naprave. Redno preverjajte, ali delujejo pravilno.

OPOMBA: Za podatke za stik s servisom glejte dobavljen garancijski list.

OPOZORILO

Pod nobenim pogojem in nikoli ne dopustite, da bi zavorne tekočine, bencin, izdelki na osnovi nafte, prodorna olja itd. prišli v stik s plastičnimi deli. Kemikalije lahko poškodujejo, oslabijo ali uničijo plastiko, kar lahko povzroči resne osebne poškodbe.

OPOZORILO

Ne mažite nobenih sestavnih delov koles. Mazanje lahko povzroči odpoved sestavnih delov med uporabo, kar lahko povzroči hude osebne poškodbe upravljavca in/ali kosilnice oziroma poškodbe lastnine.

Načrt vzdrževanja

Za rutinsko vzdrževanje si oglejte naslednjo tabelo.		Pred uporabo	Po uporabi	Tedensko	Mesečno	V primeru okvare	V primeru poškodb	Po potrebi
Funkcije Zahteve
Kosilnica	Zunanji pregled.	●
Električni kabel in vtič	Preverite delovanje in prisotnost poškodb.	●	●
Kosilni sistem (rezila)	Preglejte in preverite sklop	●				●	●
	Zamenjajte
Zadnji pokrov	Preglejte in preverite sklop	●						●
Šasija	Preverite, ali se nabira trava		●
	Očistite		●				●
	Zamenjajte
Vsi dostopni pritrdilni elementi	Preverite	●						●
	Ponovno privijte
Sorniki za namestitev motorja	Preverite in ponovno privijte				●
Priključek za mulč (če je prisoten)	Preglejte in preverite sklop	●						●
Lovilnik trave	Preverite	●	●				●
	Očistite, zamenjajte

Odpravljanje težav

Težava	Morebiten vzrok	Popravek
Kosilnica se ne zaženc.	Kosilnica ni priključena v električno napajanje.Okoli rezil je ovita trava ali pa je lovilnik trave zamašen.Ohišje kosilnice je zamašeno s travo in ostanki.	Priključite jo v električno napajanje.Vtič odklopite iz napajanja in preverite, ali se je pod pokrov in lovilnik trave zataknila trava.Povišajte višino rezanja.Preverite, ali se je pod pokrov zataknila trava in očistite izpustni kanal.
Zmanjšanje moči	Poreže se preveč trave.Ohišje kosilnice je zamašeno s travo in ostanki.Rezilo je obrabljeno ali zarjavelo.Vsebnik za travo je poln.	Povišajte višino rezanja.Preverite, ali se je pod pokrov zataknila trava in očistite izpustni kanal.Zamenjajte rezila.Poskrbitc, da bo vsebnik za travo prazen.
Kosilnica reže travo neenakomerno.	Trata ni ravna.Višina košnje ni nastavljena pravilno.	Preverite območje košnje.Povišajte višino rezanja
Kosilnica ne mulči pravilno.	Na spodnji strani telesa se je sprijela odkošena trava.Priključek za mulčenje manjka.	Pred košenjem počakajte, da se trava posuši.Namestite priključek za mulč.
Kosilnico se težko potiska.	Trava ali pa višina košnje je previsoka.Zadnja stran ohišja kosilnice in rezilo se vlččta po gosti travi.	Povečajte višino košnje.Iz lovilnika trave odstranite odkošeno travo.
Kosilnica je čezmerno hrupna in vibrira.	Gred motorja je ukrivljena.Rezilo ni uravnoteženo.	Zaustavite motor in preverite, ali je poškodovan.Pred ponovnim zagonom ga popravite.Če ostanejo vibracije prisotne še naprej, stopite v stik s pooblaščenim servisnim centrom.
Kosilnica se izklopi (»zaustavi«) med košnjo trave.	Rezilo kosilnice je precobremenjeno zaradi pogojev košnje, npr. dolge, goste, vlažne trave ali vrste trave.Rezila omejujeta trava in umazanija, ki sta se nabrali pod osnovno ploščo	Zaustavite motor, povečajte višino košnje in s košenjem poskusite še enkrat.Počakajte, da se trava posuši, in s košenjem poskusite še enkrat.Preverite, ali se je pod pokrov zataknila trava in očistite izpustni kanal.
Lovilnik trave ni dovolj napolnjen.	Trata je premokra.Ohišje kosilnice je zamašeno s travo in ostanki.Rezilo je obrabljeno ali zarjavelo.Vsebnik za travo je poln.	Pred košnjo počakajte, da se trava osuši.Preverite, ali se je pod pokrov zataknila trava in očistite izpustni kanal.Zamenjajte rezila.Poskrbitc, da bo vsebnik za travo prazen.

Tehnični podatki

Podatki Izdelka
Opis	Kosilnica s kablom Murray
Št. modela	2691887/2691585	2691888/2691584
Vrsta telesa	Plastika	Plastika
Širina rezanja	32 cm	37 cm
Vhodna napetost	230-240 V, 50 Hz	230-240 V, 50 Hz
Vrsta motorja	Ščetke	Ščetke
Tehnični podatki motorja	1200 Watts	1600 Watts
Premer grede motorja	8.5 mm	10 mm
Maks. hitrost motorja (RPM)	3500	3500
Hitrost delovanja motorja (RPM)	2700	3000
Velikost sprednjih koles	140 mm	165 mm
Velikost zadnjih koles	165 mm	250 mm
Ležaj kolesa	Kovinska puša	Kovinska puša
Kapaciteta lovilnika	30 L	40 L
Material lovilnika	Hibriden (tekstil + plastika)	Hibriden (tekstil + plastika)
Potisna/samohodna	potisna	potisna
Mulčenje	N.A	Da
Vrsta rezila	Prečka z rezili	Prečka z rezili
Vrsta ročaja	Ergonomski	Ergonomski
Položaji prilagajanja višine	5	7
Razpon prilagajanja višine	20–60 mm	25–75 mm
Zagonski sistem	Zagon z dvema krmilnima elementoma	Zagon z dvema krmilnima elementoma
Teža izdelka	8,6 Kg	13,5 Kg
Raven zvočnega tlaka	Lpa: 78,5 dB(A), Kpa: 3 dB	Lpa: 85 dB(A), Kpa: 3 dB
Raven zvočne moči (izmerjeno)	Lwa: 91,14 dB(A), Kwa: 1,55 dB	Lwa: 95 dB(A)
Raven zvočne moči (zajamčena)	96 dBA	96 dBA
Skupna vrednost vibracij (maks.)	2,26 m/s2, K = 1,5 m/s2	1,35 m/s2, K = 1,5 m/s2

Opozorilo:

• Da je bila skupna vrednost vibracij v izjavi izmerjena v skladu s standardno metodo testiranja in se jo lahko uporablja za primerjanje enega orodja z drugim.
• Da se lahko skupno vrednost vibracij v izjavi uporablja tudi za predhodno oceno izpostavljenosti.
• Da se emisije vibracij med dejansko uporabo električnega orodja lahko razlikujejo od skupne vrednosti vibracij v izjavi, odvisno od načinov, na katerega se uporablja orodje.
• Potrebno je identificirati varnostne ukrepe za zaščito upravljavca, ki temeljijo na oceni izpostavljenosti pri dejanski uporabi (upoštevati je treba vse dele delovnega cikla, kot so čas, ko je orodje izklopljeno in ko deluje v prostem teku poleg časa sproženja).
