KÄYTTÖOHJE EC370 MURRAY

Kiitos tämän Murray-tuotteen hankinnasta. Murray on ylpeä kaikkien tuotteidensa laadusta ja suorituskyvystä.

Tämä ohjekirja avustaa tuotteesi kokoonpanossa, turvallisessa käytössä ja huollossa. Lue seuraavat varoitukset varmistaaksesi turvallisuuden ja tuotteen pitkän käyttöiän.

! VAROITUS

Älä yritä käyttää tätä tuotetta ennen kuin olet lukenut ja ymmärtänyt kaikki ohjeet, turvallisuussäädökset jne. perusteellisesti, jotka esitetään tässä ohjekirjassa. Noudattamisen laiminlyönti tuottaa onnettomuuksia, joiden tuloksena voi olla sähköisku, tulipalo, ja/tai vakava henkilökohtainen vammautuminen.

KÄYTTÖTARKOITUS

Tämä tuote on tarkoitettu vain ruohonleikkausta varten. Leikkausterän tulee pyöriä suunnilleen yhdensuuntaisesti maaperään nähden, joka yli sitä kuljetetaan. Kaikkien neljän renkaan tulee tukeutua maaperään ruohonleikkauksen aikana. Jalankulkija ohjaa ruohonleikkuria sen takaa.

HUOM.: Ruohonleikkuria ei koskaan pidä käyttää pyörät irrallaan maaperästä, Sitä ei tule vetää tai sen päällä istua. Sitä ei tule käyttää muuhun leikkaukseen, kotitalousnurmikoita lukuun ottamatta.

Älä käytä tuotetta mitään tehtävää varten lukuun ottamatta sille varattua käyttötarkoitusta.

Yleinen turvallisuus

Vaara!

Lue käyttöohjeet ennen koneen käyttöä.

Käytä turvalaseja ja korvasuojuksia, jotka täyttävät turvallisuusstandardit.

Käytä tukevia, liukumattomia jalkineita.

Käytä suojakäsineitä.

Älä käytä laitetta märissä olosuhteissa, suojaa laite sateelta ja kosteudelta.

Varo esineiden sinkoutumista!

Varmista, että sivustakatsojat ovat ainakin 50' (15 m) etäisyydellä ja pysäytä konecessa lähestyttäessä.

Kytke virta pois ja irrota pistoke verkkovirrasta ennen laitteen säätämistä, puhdistamista tai johdon käsittelyä, jos se on vaurioitunut tai solmussa.

Varo sähköiskun vaaraa käyttön aikana.

Lue ohjeet, ennen minkään huoltotoimen suorittamista.

Odota kaikkien laitteen osien täyttä pysähtymistä ja irrota akku.

Pidä kädet ja jalat etäällä leikkausalueelta Kosketus terien kanssa voi amputoida käsiä

EI tule hävittää kotitaloustarvikkeiden kanssa.

Älä koskaan käytä ruohonleikkuria, jos ruohonkerääjä tai suoja ei ole paikallaan.

Pidä virtajohto poissa terästä. Huomioi aina johdon sijainti.

Älä koskaan käytä ruohonleikkuria, jos ruohonkerääjä tai suoja ei ole paikallaan.

Ominaisuudet ja kuvaukset

Ominaisuudet ja toimitetut tarvikkeet

111

Turvallisuus ja käsittely

Yleinen turvallisuus

112

Sähköturvallisuus 114

Tuotteen hävitys

114

Kokoamisen toimenpidemenetel mät

Pakkauksesta poistaminen

115

Kahvojen levitys ja säätö 116

Köyden kiinnitys

117

Ruohonkerääjän asennus 117

Asennus ja irrotus

118

Silpputulppa 118

Käyttöohjeet

Käynnistys ja pysäytys 118

Leikkauskorkeuden säätö 120

Pikaopas asennukseen 121

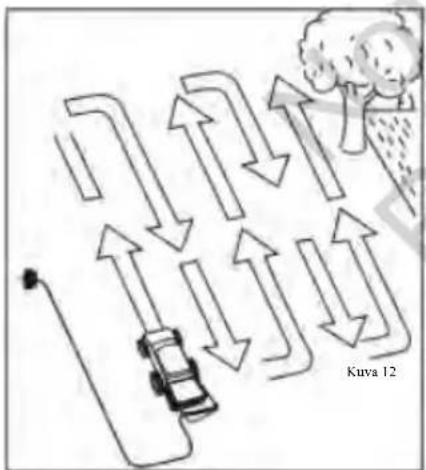

Leikkauksen vihjeitä 122
Silpun vihjeitä 123

Huolto ja kunnossapito

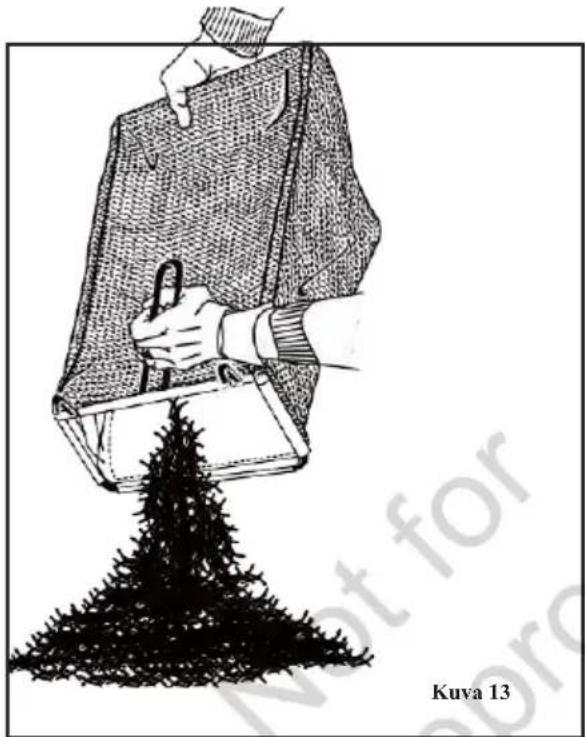

Ruohonkerääjän tyhjennys 124

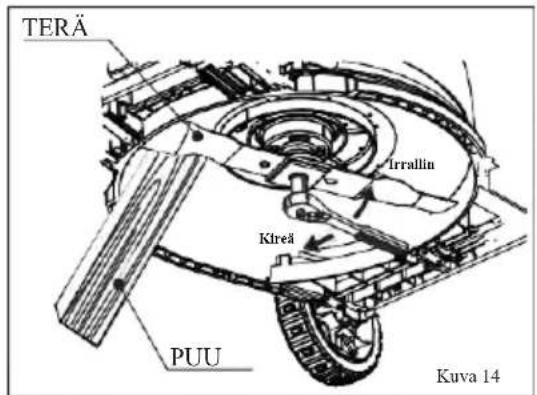

Teräsuojan vaihto 125
Puhdistus 126
Varastointi 127

Huolto 127
Huoltotaulukko 128

Vianmääritys

Vianmääritys 129

Tekniset tiedot
Tekniset tiedot 130

HUOM.: TAKUUTIETOJA EI OLE KIRJATTU TÄHÄN KÄYTTÖOHJEKIRJAAN. KS. TÄMÄN LAITTEEN MUKANA TOIMITETTUJA MUITA ASIAKIRJOJA TAKUUTIETOJEN OSALTA.

TAKUUASIAKIRJAT SAATTAVAT SISÄLTÄÄ TEKNISIÄ TIETOJA, JOTKA OVAT JOKAISEEN MALLIIN ERITYISESTI SOVELTUVIA JA JOITA EI OLE KIRJATTU TÄHÄN KÄYTTÄJÄN OHJEKIRJAAN

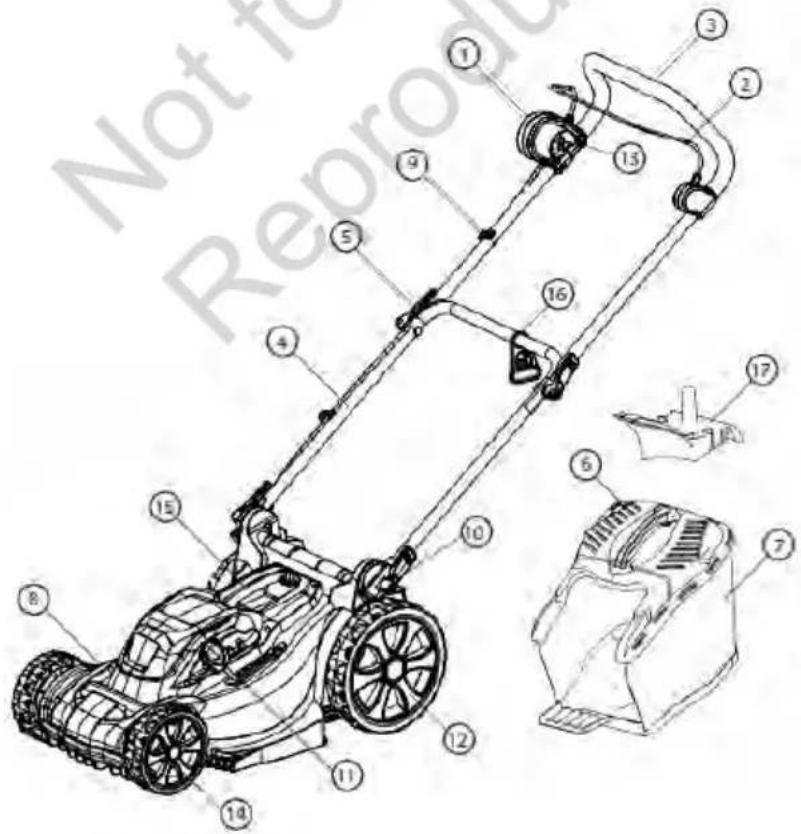

Ominaisuudet ja toimitetut tarvikkeet

1	Jakorasia
2	Kiinnityskaari
3	Ylempi kahva
4	Alempi kahva
5	Pikalukitus (yläkahva)
6	Ruohosäiliö täynnä -ilmaisin
7	Ruohonkerääjä
8	Kansi
9	Johtoklipsi
10	Puristinkokoonpano (alakahva)
11	Korkeuden säätö (asento voi vaihdella eri malleissa)
12	Takapyörä
13	Schuko-pistoke
14	Etupyörä
15	Keskikahva
16	Johtopidike
17	Mulch-pistoke (vain 37 cm:n mallissa)

• Leikkurin ohjekirja/turvaohje (ei näkyvillä)

Älä käytä tuotetta, jos osia puuttuu tai ne ovat vahingoittuneet. Hanki puuttuvien tai vaurioituneiden osien korjaus tai vaihto.

TURVALLISUUS JA KÄSITTELY

Yleinen turvallisuus

- Säilytä tämä ohjekirja tulevaisuuden käyttöä varten ja tarkastele sitä säännöllisesti. Varmista, että muut lukevat tämän ohjekirjan ja ovat tietoisia tuoteturvallisuuden riskeistä.

- Vakava loukkaantuminen voi syntyä tuloksena laitteen tullessa vedetyksi käyttäjän jalan yli kaatumisen, liukastumisen tai kompastumisen tapahtuessa.

- Kompastumisen tai kaatumisen tilanteessa, vapauta kahvan kiinnityskaari välittömästi. Älä pidä kiinni koneen kahvan kiinnityskaaresta onnettomuuden tapahtuessa.

- Kun laitetta on peruutettava, tee näin vain, kun laite on kokonaan pysähtynyt ja katso aina taaksepäin vaarojen osalta ennen siirtämistä.

- Älä käytä laitetta huumeiden tai alkoholin vaikutuksen alaisena.

- Pysy valppaana, äläkä käytä laitetta väsyneessä tilassa. Kiinnitä huomiota siihen mitä teet ja varmista, että muut ovat tietoisia tehtäviesi kulusta, ennen kuin aloita.

- Ennen laitteen tarkastusta, säätöä, huoltoa tai puhdistusta, pysäytä laite aina ja irrota pistoke pistorasiasta.

- Pysäytä laite ylittäessä soraisia ajoteitä, kävelyteitä tai teitä.

- Mikäli laite alkaa tärisemään liiallisesti, keskeytä sen käyttö, kunnes laite tulee tarkastetuksi ja arvioiduksi. Koneen arviointi tärinäongelmien osalta yleisesti ottaen vähentää vammautumisen tai tuotevian riskejä.

- Älä pakota laitetta sen leikkauskyvykkyyden yli. Laite toimii paremmin ja turvallisemmin, mikäli sen sallitaan leikata sen nimellisnopeudella.

- Älä käytä laitetta sisätiloissa. Säilytä laitetta sisätiloissa vain kuivassa ja turvallisessa kohteessa. Pidä laite poissa pienten lasten ulottuvilta.

- Toimi äärimmäisen huolellisesti siirtyessäsi kuolleisiin kulmiin, oviaukkoihin, pensaisiin, puihin tai muihin kohteisiin, jotka saattayat estää näkökenttäsi ja laitteen kulkureitin.

- Älä käytä laitetta millään tavalla, joka mahdollistaa terien altistumisen ja käytä vain 4 pyörällä maaperän päällä. Älä nosta tai kanna laitetta käytön aikana.

- Pidä virtajohto poissa terästä. Huomioi aina johdon sijainti. Irrota pistoke verkkovirrasta, jos johto on vaurioitunut tai katkennut.

Koulutus

• Lue ohjeet huolellisesti. Tutustu ohjaimiin ja laitteen oikeaan käyttöön.

- Älä koskaan salli lasten tai näihin ohjeisiin tutustumattomien henkilöiden käyttää laitetta. Paikalliset säädökset voiyat rajoittaa käyttäjän ikää.

- Älä koskaan käytä laitetta henkilöiden, eritvisesti lasten tai lemmikkien ollessa lähettyvillä.

- Muista, että käyttäjä on vastuussa onnettomuuksista tai vaaroista, jotka lankeavat muille henkilöille tai omaisuudelle.

Valmistelu

- Käyttäessä laitetta, käytä aina tukevia jalkineita ja pitkiä housuja. Älä käytä laitetta paljain jaloin tai avosandaaleissa. Vältä vaatetuksen käyttöä, joka on sopivuudeltaan löysä tai omaa roikkuvia nauhoja tai siteitä.

- Kävtä aina kasvosuojaa sekä pölysuojaa käyttäessä laitetta pölvisessä vmpäristössä.

- Tarkasta alue perusteellisesti, jossa laitetta käytetään ja poista kaikki esineet, jotka saattavat tulla singotuiksi laitteen toimesta.

- Tutustu kaikkiin ohjaimiin ja niiden oikeanlaiseen käyttöön ennen laitteen käyttöä. Opettele pysäyttämään laite ja katkaisemaan virta hätätilanteessa

- Ennen käyttöä, tarkasta aina visuaalisesti nähdäksesi, että terä, terän pultti ja terän kokoonpano eivät ole kuluneita tai vahingoittuneita. Vaihda kuluneet tai vahingoittuneet komponentit sarjoissa tasapainon säilyttämiseksi. Vaihda vahingoittuneet tai ei-luettavissa olevat merkinnät.

TURVALLISUUS JA KÄSITTELY

Käyttö

- Käytä laitetta vain päivänvalossa tai riittävässä keinovalaistuksessa.

• Vältä laitteen käyttöä märällä ruoholla.

• Varmista aina askelvakaus kaltevuuksilla.

• Kävele, älä koskaan juokse.

- Leikkaa kaltevien pintojen yli, ei koskaan ylös ja alas.

- Ole äärimmäisen varovainen vaihtaessasi suuntaa kaltevilla pinnoilla.

- Älä leikkaa liiallisia kaltevuksia.

- Toimi äärimmäisellä varovaisuudella peruuttaessa tai vetäessä konetta itseäsi kohti.

- Pysäytä terät, mikäli laitetta täytyy kallistaa kuljetusta varten tai ylittäessä muita pintoja kuin ruohoa, ja siirtäessä laitetta käytettävältä alueelta tai alueelle.

- Älä koskaan käytä laitetta vioittuneilla suojilla tai kilvillä tai ilman turvalaitteita, esim. heijastimia ja/tai ruohon kerääjää paikoillaan.

- Kytke moottori päälle huolellisesti, ohjeiden mukaisesti ja pidä jalat etäällä teristä.

- Älä kytke laitetta päälle seisoessasi poistoaukon edessä.

- Älä aseta käsiä tai jalkoja pyörivien osien alle tai lähelle. Pysyttele kaikkina aikoina etäällä poistoaukosta.

- Älä kuljeta konetta sen voimanlähteen ollessa käynnissä.

- Pysäytä kone ja irrota irrota pistoke pistorasiasta. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneitä

- aina laitteelta poistuessasi,

- ennen tukosten tai kourun tukkeuman poistoa,

- ennen tarkistusta, puhdistusta tai koneella työskentelyä,

- törmättyäsi ulkoiseen esineeseen. Tarkasta laite vaurioiden varalta ja suorita korjaukset ennen laitteen uudelleen käynnistystä ja käyttöä;

Jos laite alkaa täristä epänormaalisti (tarkista välittömästi)

- tarkasta vaurioiden varalta,

- vaihda tai korjaa kaikki vahingoittuneet osat,

- tarkista ja kiristä kaikki löysät osat.

Huelto ja varastointi

- Pidä kaikki mutterit, pultit ja ruuvit kireinä, varmistaaksesi, että laitteisto on turvallisessa tvöskentelykunnossa.

- Tarkista ruohonkerääjä säännöllisesti kulumisen tai heikkenemisen varalta.

- Toimi varoen laitteen säädön aikana estääksesi sormien juuttuminen liikkuvien terien ja kiinteiden osien tai laitteen väliin.

- Salli laitteen aina jäähtyä ennen varastointia.

- Huoltaessa teriä, huomioi, että vaikka virtualähde on kytketty pois päältä, terät voivat yhä liikkua.

- Korvaa kuluneet osat turvallisuuden ylläpitämiseksi. Käytä vain alkuperäisiä valmistajan osia ja lisävarusteita.

TURVALLISUUS JA KÄSITTELY

Sähköturvallisuus

- Tämän tuotteen nimellisteho on 1 600 wattia (37 cm:n malli) tai 1 200 wattia (32 cm:n malli), ja sen tulojännite on 220–240 V, 50 Hz. Älä käytä tätä tuotetta tästä poikkeavalla jännitteellä. Se voi johtaa sähköiskuun.

- Laite tulee aina sammuttaa päävirtalähteestä ennen pistokkeiden ja pistokeliitännän tai jatkojohdon irrottamista.

- Pistokkeiden on sovittava pistorasiaan. Pistoketta tai virtajohtoa ei saa muuttaa millään tavalla. Älä koskaan koske pistokkeeseen märin käsin.

- On suositeltavaa käyttää vikavirtasuojakytkintä, jonka kiertovirta on enintään 30 mA, kun laite on liitetty virtalähteeseen.

KAKSOISERISTYS

- Laite on kaksoiseristetty EN:60335-standardin mukaisesti, joten maadoitusjohtoa ei tarvita. Tarkista aina, että virtalähteen jännite vastaa arvokilpeen merkittyä jännitettä.

JATKOJOHDON KÄYTTÖ

- Käytä aina hyväksyttyä jatkojohtoa, joka syöttää ruohonleikkurin vaatiman virran (katso tekniset tiedot). Jatkojohdon tulee sopia ulkokäyttöön ja olla merkitty vastaavasti. Enintään 30 metrin pituista 1,5 mm paksuista H05VV-F-jatkojohtoa voidaan käyttää ilman, että tuotteen suorituskyky heikkenee. Tarkista ennen käyttöä jatkojohto vaurioiden, kulumisen ja ikääntymisen merkkien varalta. Vaihda jatkojohto uuteen, jos se on vaurioitunut tai viallinen. Kaapelikelaa käytettäessä johto on kelattava kokonaan ulos.

TURVALLISUUS JA KÄSITTELY

Tuotteen hävitys

TÄMÄN TUOTTEEN OIKEA HÄVITYSTAPA

Hävitettäviä sähkötuotteita ei pidä hävittää talousjätteiden mukana. Kierrätä, aina kierrätysmahdollisuuden ollessa olemassa. Tarkista paikallisen viranomaisesi tai jälleenmyyjäsi kanssa koskien kierrätyksen tietoja.

OIKEA PAKKAUKSEN HÄVITYSTAPA

Pakkaus sisältää pahvin ja vastaavasti merkityt muovit, jotka voidaan kierrättää. Aseta nämä materiaalit erilleen kierrätystä varten.

Tietoja koskien jäännösriskejä, jotka ovat olemassa huolimatta käytetyistä turvallisuuteen liittyvistä erityistoimenpiteistä, turva-asetuksista ja lisäsuojauksen toimenpiteistä.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Pakkauksesta poistaminen

Tämä tuote vaatii kokoonpanoa.

• Pura tuote ja kaikki sen lisävarusteet pakkauksesta huolellisesti. Varmista, että kaikki nimikkeet, jotka ovat luetteloituja pakkauksessa ovat sisällytettyjä. Katso tietoja sivulla 3.
• Älä hävitä pakkausmateriaalia ennen kuin olet huolellisesti tarkastanut ja varmistanut, että tuote on oikecassa käyttötilassa.

!VAROITUS

Älä pyri mukauttamaan tätä tuotetta tai luomaan lisävarusteita, jotka eivät ole suositeltuja käytettäväksi tämän tuotteen kanssa. Mikä tahansa kyseisen kaltainen muutos tai mukautus on väärinkäyttöä ja saattaa tuottaa vaarallisen tilan johtaen mahdolliseen henkilökohtaiseen vammautumiseen.

Varmista että moottori on pois käytöstä ja pistoke pistorasiasta irrotettu ennen kuin kokoonpano on valmis ja olet valmis käyttämään laitetta.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Kahvojen levitys ja säätö

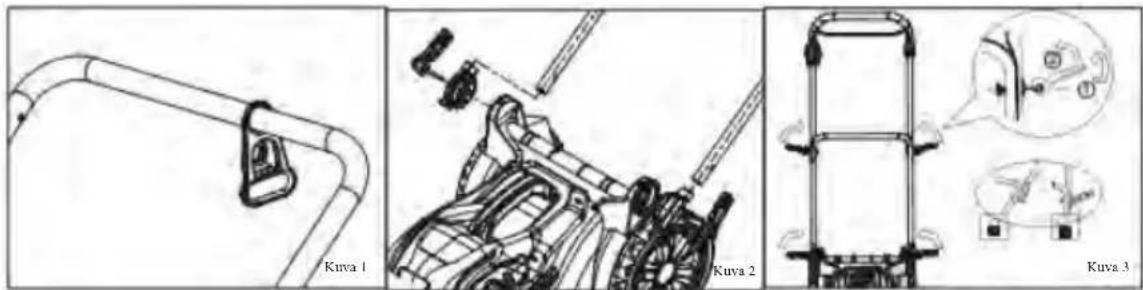

Katso 37 cm mallia varten kuvat 1, 2 ja 3

- Vedä alakahva johtopidikkeen aukon ja siinä olevan koukun läpi.

- Liu'uta kaksi kiinnityspalaa alemman kahvan päätyyn.

- Kiinnitä pikalukko kahvan putkeen ja kiinnityspalaan. Ruuvaa pultti kiinni ja aseta se puristukseen kiinnittääksesi alemman kahvan.

- Aseta ylempi kahva ja alempi kahva yhteen kahvan epäkeskolukolla. Voit kiertää ja vapauttaa l ukon säätääksesi lukon kireyttä.

Kuva 1 Kuva 2 Kuva 3

VAROITUS

Älä käytä, mikäli kahvoja ei ole asennettu oikein. Varmista, että vältät puristumiskohdat kahvoja taittaessa.

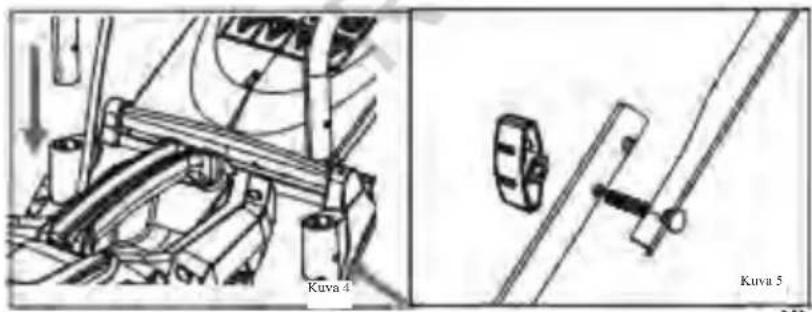

Katso 32 cm:n mallia varten kuvat 4 ja 5.

• Kiinnitä alakahya kanteen kuvan mukaisesti ja kiristä se ruuveilla.
• Kiinnitä ylä- ja alakahva toisiinsa pultilla ja nupilla.

Kuva 4 Kuva 5

VAROITUS

Älä käytä, mikäli kahvoja ei ole asennettu oikein

KOKOAMISEN TOIMENPIDEMENETELMÄT

Köyden kiinnitys

HUOMAA: Katso kuva 6 ja 7.

• Yhdistä kaapeliklipsit (9) jakorasiasta moottoriin kulkevaan johtoon ja kiinnitä ne alaja yläkahvoihin.
• Virtalähteeseen liitettäessä vedä jatkojohtoa noin 30 cm ulospäin päästä ja kiinnitä silmukka johtopidikkeeseen (16).

Varmista johdon kiinnitys johtoklipseillä ennen pistokkeen liittämistä pistorasiaan.

Kelaa jatkojohto kokonaan auki ennen sen käyttöä.

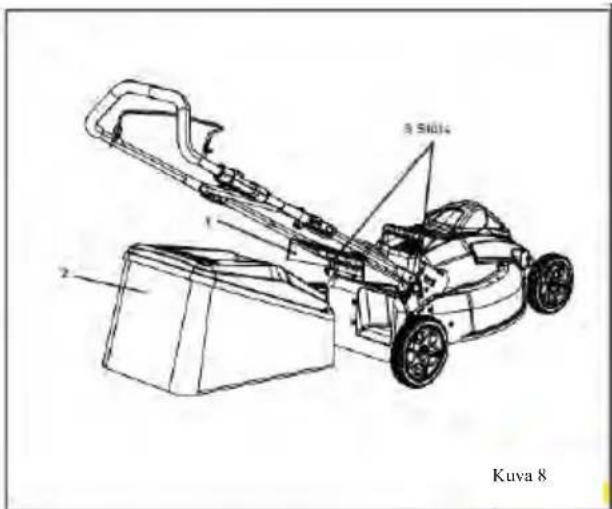

Ruohonkerääjän asennus

HUOMAA: Katso kuva 8.

• Varmista, että pistoke on irrotettu pistorasiasta ennen kokoonpanon aloittamista.
• Nosta takaläppää.
• Nosta ruohonkerääjä sen kahvasta ja aseta takaläpän alle niin, että ruohonkerääjän ruongossa olevat koukut tulevat asetetuiksi aukkoihin kahvan kannattimessa.
  • Vapauta takaläppä varoen.
• Oikein asennettuna, ruohonkerääjän koukut lepäävät tukevasti kahvan kannattimien aukoissa.

AROITUS

Vaihda aina vahingoittuneet tai kuluneet ruohonkerääjät.

Älä käytä, mikäli kerääjä ei ole oikein asennettu.

Älä pidä läppää avoinna koneen ollessa käynnissä.

5 Si014 Kuva 8

KOKOAMISEN TOIMENPIDEMENETELMÄT

Asennus ja irrotus silpputulpan

HUOMAA: Ei sisälly kaikkiin malleihin.

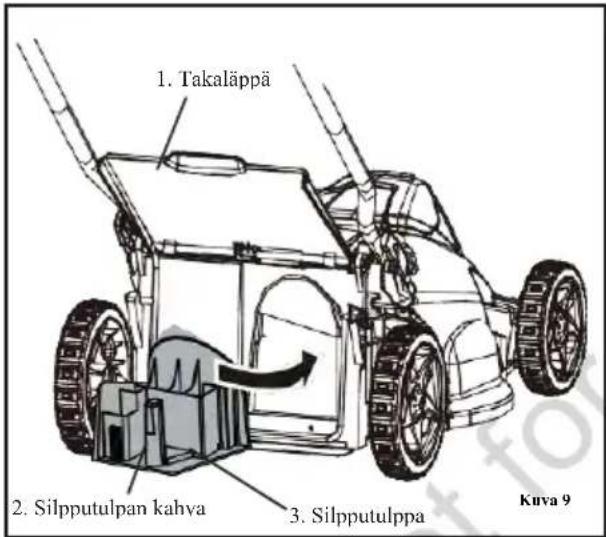

HUOMAA: Katso kuva 9

• Varmista, että pistoke on irrotettu postorasiasta ennen kokoonpanon aloittamista.
• Poistaaksesi silpputulpan, nosta takaläppää (1).
• Tartu silpputulpan kahvaan (2) ja vedä silpputulppa irti kahvaa käyttämällä.
• Silpputulppa (3) on asennettu kulmassa, joten on mahdollisesti käytettävä voimaa sen irrottamiseksi.
• Silpputulppa tulee irrottaa ruohonkerääjän asentamiseksi.
• Silpputulppa tulee asentaa uudelleen, kun ruohonkerääjä on irrotettu.

1. Takaläppä 2. Silpputulpan kahya 3. Silpputulppa Kuva 9

! VAROITUS

Älä salli takaläpän paiskautua kiinni, sulje aina varoen välttääksesi vaurioita. Vaihda aina takaläppä ja silpputulppa, mikäli ne ovat vahingoittuneita.

KÄYTTÖOHJEET

Käynnistys ja pysäytys

Turvallinen käyttö

• Älä koskaan käytä ruohonleikkuria, jos valmistajan toimittama ruohonkerääjä tai suoja ei ole paikallaan.
  •Tarkista terät ja pultti vaurioiden tai kulumien varalta ennen ruohonleikkurin käynnistämistä.
• Jos osut esteeseen, pysäytä ruohonleikkuri ja tarkista terät vaurioiden varalta.

VAROITUS

Kuluneet ja vaurioituneet terät aiheuttavat vaaran.

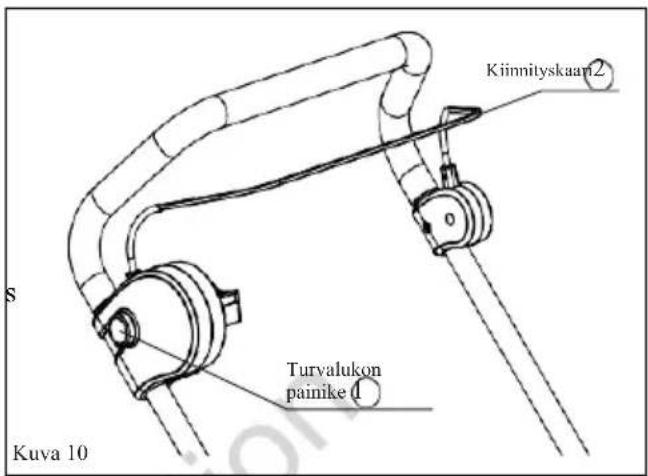

HUOMAA: Katso kuva 10.

KÄYNNISTÄÄKSESI leikkurin:

• Kiinnitä johto kunnolla johtopidikkeeseen ja liitä virtalähteeseen.
- Paina ja pidä turvalukitus-painiketta (1): (ks. kuva 10)

- Vedä kaaritukea (2) yläsuuntaisesti kahvaan käynnistääksesi ruohonleikkurin ja vapauttaaksesi turvalukon painikkeet jaloilla ja etäällä teristä.

Leikkurin PYSÄYTTÄMISEKSI:

• Vapauta kaarituki.
- Odota, että leikkuri on täysin pysähtynyt, irrota sitten pistoke pistorasiasta.

Mikäli leikkuri ei pysähdy tai hätätilanteessa, irrota akku.

Kiinnityskaam2 Turvalukon painike 1 Kuva 10

! VAROITUS

Älä yritä ohittaa turvalukon painikkeen tai kaarituen vivun toimintoa, älä sido tai lukitse kaaritukea.

Älä jätä leikkuria kulkemaan valvomattomana.

Leikkauskorkeuden säätö

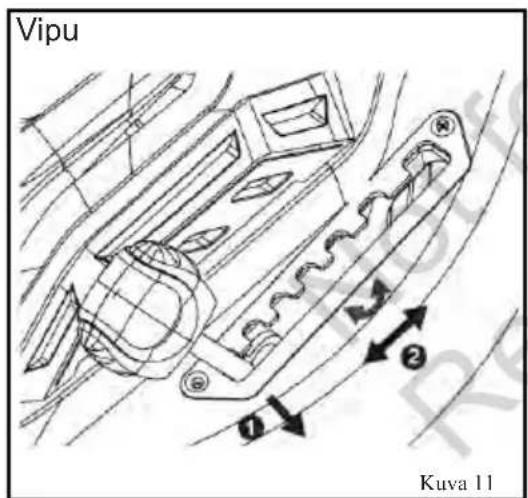

HUOM.: Katso kuva 11.

HUOM.: Korkeuden säädön vivun sijainti ja ulkonäkö vaihtelevat eri mallien välillä.

Ennen leikkurin käyttöä ensimmäistä kertaa, nosta leikkauskohtaa korkeuteen, joka on parhaiten soveltuva ruohikkoa varten.

Säätääksesi terän korkeuden:

- SÄÄTÄÄKSESI terän korkeuden, tartu korkeuden säädön vipuun, vedä se sivuun ja siirrä eteenpäin (1).

- LASKEAKSESI TAI NOSTAAKSESI terän korkeutta, siirrä vipua kuvassa 8 esitetyllä tavalla. Leikkurin korkeutta voidaan laskea siirtämällä tasoa etusuuntaisesti ja nostaen siirtämällä sitä takasuuntaisesti (2).

Vipu Kuva 11

! VAROITUS

Älä säädä korkeutta leikkurin ollessa käynnissä.

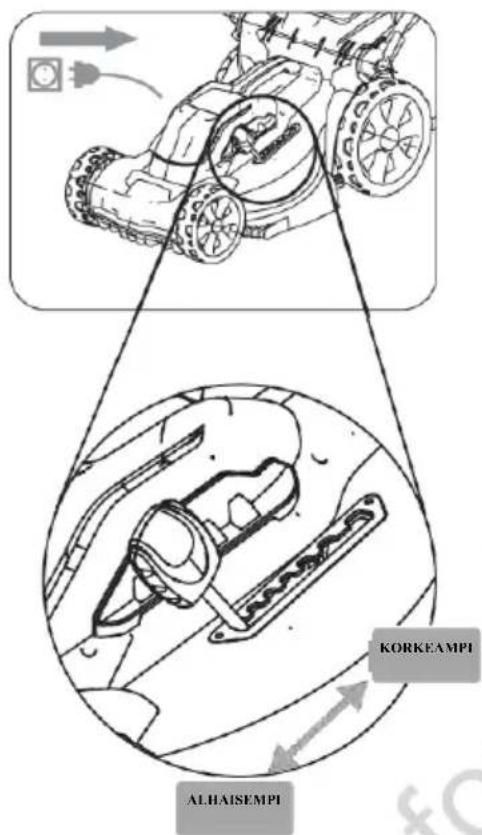

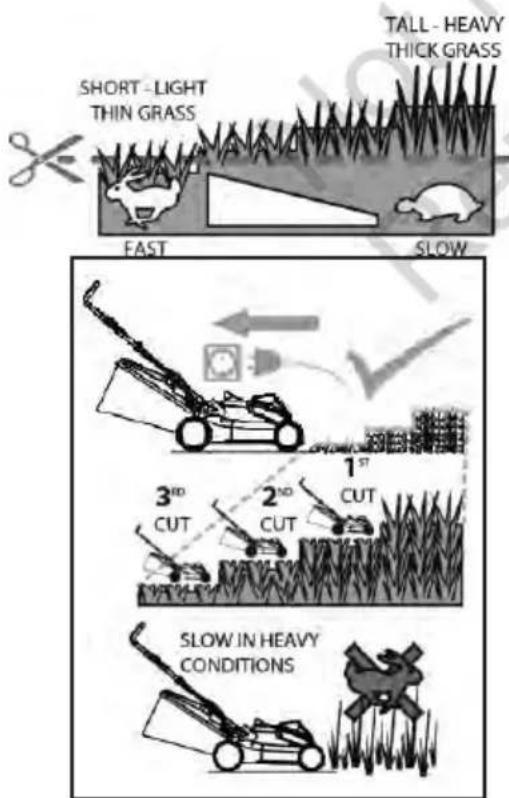

Pikaopas asennukseen

KORKEAMPI ALHAISEMPI

SHORT-LIGHT THIN GRASS FAST TALL-HEAVY THICK GRASS SLOW 3RD CUT 2ND CUT 1ST CUT SLOW IN HEAVY CONDITIONS

1 - Valmis

• Irrota pistoke pistorasiasta
  • Tarkista onko ruoho korkeaa tai paksua
  • Tarkista, että keräimellä ja tasolla ei ole ruohoa

× Älä säädä leikkuria ilman pois kytkemistä ja pistokkeen irrottamista pistorasiasta.

√ Kytke leikkuri pois ia irrota pistoke pistorasiasta ennen leikkurin säätöä.

✗ Älä leikkaa, kun kerääjä on täynnä tai kouru on tukossa.

√ Tyhjennä kerääjä ennen leikkausta.

2 - ASETA

• Lisää leikkauskorkeutta korkeassa tai raskaassa ruohossa
• Puhdista kerääjä ja taso leikatusta ruohosta
• Työnnä leikkuria hitaammin raskaassa ruohossa

✗ Älä leikkaa matalalla pitkässä, paksussa tai märässä ruohossa.

Säädä leikataksesi korkeampaa ylikasvanutta ruohoa.

× Älä pakota leikkuria paksun ruohon läpi.

√ Hidasta, mikäli ruoho muuttuu paksummaksi.

3 - SIIRRY

• Yritä leikata ruohoa valitussa korkeudessa
• Lisää korkeutta ja leikkaa ruohoa säännöllisemme, kuten vaaditaan pitkän raskaan ruohon osalta
• Jos KUORMASUOJA* pysäyttää leikkurin, toista askeleet 1,2,3 lisäämällä korkeutta painamalla hitaammin tai puhdistamalla ruohon kerääjästä ja tasolta.
• Jos leikatessa ilmaisimen läppä on alhaalla, kerääjä on täynnä.

✗ Älä jatka leikkausta, jos leikkuri sammuu usein.

Vältä säännöllisiä kuormituksen suojauksesta johtuvia sammumisia.

× Älä jatka, jos sähkömoottori ylikuumenee.

Salli akun jäähtyä, mikäli akun lämpösujoaus on aktivoitu.

Tässä ruohonleikkurissa on moottorin LÄMPÖSUOJAUS*, joka suojelee moottoria, jos se sammuu käytön aikana ylikuormituksen tai estymisen vuoksi.

Vältä ylikuormittamasta ruohonleikkuria toistuvasti, sillä se saattaa kytkeä moottorin lämpösuojauksen päälle. Moottorin lämpösujoaus vaatii, että laitteen annetaan jäähtyä riittävästi. Poista este ja jatka leikkaamista nostamalla leikkauskorkeutta.

Leikkauksen vihjeitä

HUOM.: Katso kuva 12.

Terävä terä parantaa leikkurin suorituskykyä huomattavasti, erityisesti korkeaa ruohoa leikatessa. Varmista tarkistavasi terän ja vaihtavasi sen ainakin kerran vuodessa, kuten kuvattuna huolto-osassa.

• Tarkista, ettei ruohikolla ole kiviä, keppejä, vaijereita tai muita esineitä, jotka voivat vahingoittaa teriä tai moottoria. Nämä esineet saattavat tulla satunnaisesti leikkurin sinkoamiksi odottamattomiin suuntiin ja saattavat aiheuttaa vakavia henkilökohtaisia vammoja sekä käyttäjälle, että muille. Sähköiskun välttämiseksi, älä käytä leikkuria kosteissa tai märissä olosuhteissa.
• Paksua ruohoa leikatessa, vähennä kävelynopeutta mahdollistaaksesi tehokkaamman leikkauksen ja asianmukaisen korsien tyhjennyksen.
• Kun aloitat ruohonleikkuun, seuraa kuvan 12 suuntaa välttääksesi virtajohdon vääntymisen tai johdon leikkaamisen.

!VAROITUS

Leikkaa kaltevien pintojen yli, ei koskaan ylös ja alas. Ole äärimmäisen varovainen vaihtaessasi suuntaa kaltevilla pinnoilla. Älä leikkaa liiallisia kaltevuksia, varmista aina askelvakaus kaltevuuksilla.

Silpun vihjeitä

- Aseta leikkuri kaikkein korkeimpaan leikkauskorkeuteen, leikatessa epätasaisella pinnalla tai korkeiden rikkaruohojen keskellä.

- Tehokasta silppuamista varten, älä leikkaa märkää ruohoa, koska sillä on tapana tarttua tason alapuolelle, estäen ruohon leikkeiden silppuamisen oikealla tavalla. Uusi tai paksu ruoho saattaa vaatia kapeamman leikkauksen. Nopeus tulee säätaa ruohikon kuntoon. Jos ruohonleikkausta on viivytetty ja ruohon on sallittu kasvaa pidemmäksi kuin 4" (10 cm), leikkaa ruoho kahdesti vähentääksesi ruohon korkeudeksi 8,3 cm enimmäiskorkeuden.

- Kävele tasaista vauhtia. Limitä leikkausrivit. Älä anna ruohon kasvaa liian pitkäksi. Mikäli ruoho kasvaa liian pitkäksi, aloita korkeimmasta leikkauskohdasta ja työskentele kohti haluttua leikkauskorkeutta.

Ruohonkerääjän tyhjennys

HUOM.: Ks. kuva 13

- Pysäytä leikkuri, anna terien pysähtyä täysin irrota pistoke pistorasiasta.

• Nosta takaläppää.

- Nosta ruohonkerääjää sen kahvasta irrottaaksesi sen leikkurista.

• Tyhjennä ruohon leikkeet.

- Nosta takaläppää. ja asenna ruohonkerääjä uudelleen tässä ohjekirjassa aikaisemmin kuvatulla tavalla.

- Tarkista ruohonkerääjä usein ja vaihda se mikäli ruohonkerääjä on kulunut tai vahingoittunut.

- Älä varastoi ruohoa kerääjään. Tyhjennä aina käytön jälkeen.

- Älä käytä kerääjää muihin tarkoituksiin kuin ruohon keräykseen.

- Älä leikkaa kuumien materiaalien, tuhka tai leiritulten jaan eston tai savuavien materiaalien yli tai kerää niitä.

- Salli pussin kuivua märissä olosuhteissa.

Teräsuojan vaihto

HUOM.: Ks. kuva 10, kuva 11 ja kuva 12.

TERÄ Irrallin Ktreä PUU Kuva 14

Suojaa aina kädet käyttämällä paksuja hansikkaita ja/tai käärimällä terän leikkausreunat rievuilla ja muilla materiaaleilla, suorittaessa terän huoltoa. Kosketus terän kanssa voi tuottaa vakavan henkilökohtaisen vammautumisen.

HUOM.: Käytä vain Murrayn takaamia alkuperäisiä varaosia. Vaadi näitä osa- ja huoltoliikkeeltäsi.

Yksityiskohtaiset asennusohjeet ovat tulostettuina alkuperäisissä Murray-teräpakkauksissa. Muiden kuin alkuperäisten terien käyttö voi mitätöidä takuusi ja saattaa aiheuttaa vahinkoja tai vammautumisen.

! VAROITUS

Älä koskaan käytä leikkuria ilman teriä tai vahingoittuneiden terien kanssa.

! VAROITUS

Älä koskaan mukauta teriä tai leikkausjärjestelmää.

Kuva 16(a) Kuva 16(b)

Teräpalkin vaihto - jatkuu

HUOM.: Tarkista kaikki kiristimet säännöllisesti, varmista aina, että leikkuri on turvallisessa käyttötilassa. Käytä vain Murrayn alkuperäisiä vaihtoteriä. Vaihda kuluneet tai vahingoittuneet terät ja pultit säilyttääksesi tasapainon.

1. Pysäytä leikkuri ja salli terien pysähtyä täysin.
2. Irrota pistoke pistorasiasta.
3. Käännä leikkuri kyljelleen.
4. Aseta puinen kiila leikkurin alustan ja terän väliin estääksesi terän kääntymisen (ks. kuva10).
5. Löysennä terän pulttia kääntämällä sitä vastapäivään (kuten nähtynä pohjan leikkurista) käyttämällä avainta tai hylsyä (ei toimitettu).

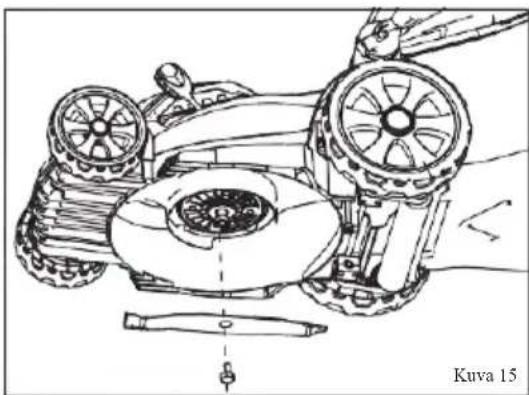

6. Irrota terän pultti ja terä (ks. kuva 11).

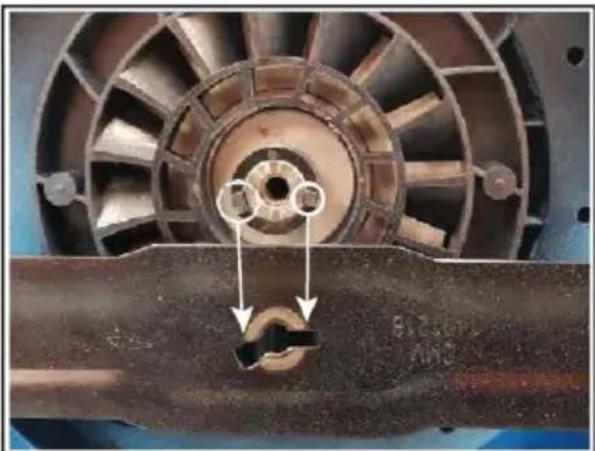

7. Asentaaksesi terän, paikanna kaksi kiinnitystä akselin holkilla. Nämä ovat merkittyjä ympyröissä kuva 12(a). Linjaa terä näiden kahden kiinnikkeen kanssa.
8. Asenna terä akselille huolellisesti. Terän tulee sovittautua näihin kahteen kiinnitykseen oikein. Varmista että väliä ei pääse syntymään. Ks. kuva 12(b).
9. Ruuvaa terä ja kiristä kiinnittääksesi terän. Suositeltu kiristys: 12-16 Nm

Puhdistus

!VAROITUS

Estääksesi vakavan henkilökohtaisen vamman, irrota akku ja avain leikkurista ennen huoltoa, puhdistusta tai jäänteiden poistamista.

Leikkurin tason alapuoli tulee puhdistaa kunkin käyttökerran jälkeen, koska ruohonkorret, lehdet, lika ja muut jäänteet kertyvät, aiheuttaen ruostetta ja syöpymistä. Poista kaikki ruohon kertymät ja lehdet moottorin kannella tai sen ympärillä. Jos jäänteitä alkaa kertyä leikkurin alapuolelle käytön aikana, pysäytä moottori, irrota akku ja käännä leikkuria etusuuntaisesti tai sen kyljelle ja kaavi se puhtaaksi asianmukaista työkalua käyttäen.

• Puhdista yksikkö kostealla liinalla ja laimealla pesuaineella.
• Älä upota laitetta tai mitään sen osaa veteen.
• Kosteus voi aiheuttaa sähköiskuvaaran. Pyyhi pois kaikki kosteus pehmeällä liinalla ja varmista, että kone on kuiva ennen akun ja avaimen vaihtoa.
• Käytä pientä harjaa tai pölynimuria puhdistaaksesi ilmanvaihtoaukot tuotteessa
• Pidä ilmanvaihtoaukot avoimina.

Älä käytä liuottimia, voimakkaita pesuaineita, tiettyjä aromaattisia öljyjä, kuten mäntyä ja sitruunaa puhdistaessasi muovisia osia. Kemialliset aineet voivat vahingoittaa, heikentää tai tuhota muovisia osia, jotka voivat tuottaa vakavan henkilökohtaisen vamman.

Varastointi

Seuraavat askeleet tulee ottaa, jotta voidaan valmistella kone säilytystä varten.

• Puhdista kone edellä kuvatulla tavalla.
• Tarkasta terä ja vaihda se tai teroita se vaadittaessa (ks. Huolto-osa).
• Säilö leikkuri kuivaan puhtaaseen sijaintipaikkaan. Älä säilö sitä syövyttävien materiaalien lähelle, kuten lannoitteet ja polttoaineet.
• Säilö leikkuri sisätilaan, viileään ja kuivaan paikkaan, poissa lasten ulottuvilta.

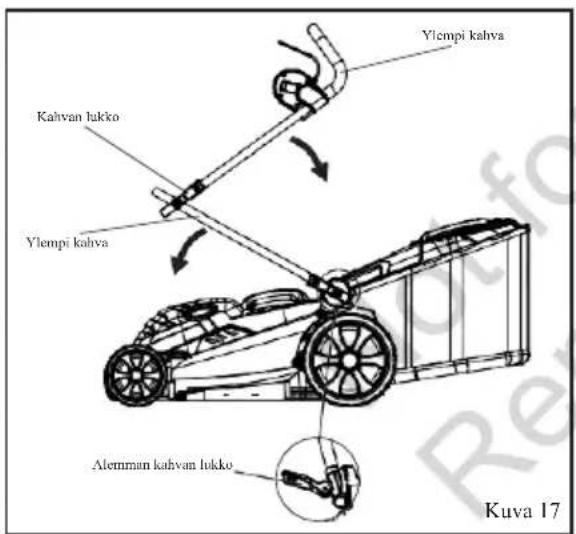

Kahva voidaan taittaa täysin pois sälytystä varten. (Katso kuva 17).

Huomautus: Valinta käytettävissä vain 37 cm:n mallissa.

• Sammuta ruohonleikkuri ja irrota pistoke verkkovirrasta.
  • Vapauta kahvalukot kahvan sivuilla avataksesi lukituksen ja taita ylempi kahva alas.
• Vapauta alemmat kahvalukot avataksesi lukituksen ja poistaaksesi tukikaarin kiinnityskannattimesta. Taita alempi kahva etusuuntaisesti. Varmista ettet väännä tai taita virtajohtoa.

Ylempi kahva Kahvan lukko Ylempi kahva Alemman kahvan lukko Kuva 17

Huolto

Huolto vaatii äärimmäistä huolellisuutta ja tulee suorittaa vain koulutetun huoltoteknikon toimesta. Huoltoa varten suosittelemme, että palautat tuotteen lähimmälle valtuutetulle huoltokeskukselle korjauksien osalta. Huoltoa suoritettaessa, käytä vain alkuperäisiä varaosia.

• Pidä kahvat kuivina, eikä niissä saa olla öljyä eikä rasvaa.
• Vähentääksesi tulipalon vaaraa, pidä moottori vapaana ruohonkorsista ja jäänteistä sekä kertymistä.
• Tarkista terän ja moottorin kiinnityspultit oikean kireyden osalta säännöllisesti. Tarkasta terä visuaalisesti vahinkojen osalta (esim. taipuminen, murtuma tai kuluminen).
• Parasta ja turvallisinta suorituskykyä varten, huolla leikkuri huolellisesti. Pidä leikkurin terä terävänä ja puhtaana. Leikkurin terät ovat teräviä ja voivat viiltää. Kääri terät tai käytä hansikkaita ja toimi äärimmäisellä huolella huoltoa suorittaessa.
• Pidä kaikki mutterit, pultit ja ruuvit kireinä, voidaksesi varmistaa, että laitteisto on turvallisessa työskentelykunnossa.

HUOLTO JA KUNNOSSAPITO

Huolto jatkuu

- Älä koskaan peukaloi turvalaitteita. Tarkista ne säännöllisesti asiaankuuluvan toimivuuden osalta.

HUOM.: Ks. tämän tuotteen mukana toimitettu takuukortti huoltosopimuksen tietojen osalta.

VAROITUS

Älä koskaan salli jarrunesteen, bensiinin, öljypohjaisten tuotteiden, läpäisevien öljyjen jne., tulla kosketuksiin muoviosien kanssa. Kemialliset aineet voivat vahingoittaa, heikentää tai tuhota muovia, voiden tuottaa vakavan henkilökohtaisen vamman.

VAROITUS

Älä voitele mitään näytön osista. Voitelu saattaa aiheuttaa pyöräosien vikatilan käytön aikana, joka saattaa tuottaa vakavan henkilövamman käyttäjälle ja/tai leikkurille tai omaisuusvahingon.

Huoltotaulukko

Katso huoltotiedot seuraavasta taulukosta.	Taulukko rutiinia varten	Ennen käyttöä	Käytön jälkeen	Viikoittain	Kuukausittain	Mikäli viallinen	Jos vahingoittunut	Vaadittaessa
Ominaisuudet	Vaatimukset
Ruohonleikkuri	Silmämääräinen tarkastus.	●
Virtajohto ja -pistoke	Tarkista toimivuus ja mahdolliset vauriot.	●	●
Leikkausjärjestel mä (terät)	Tarkista kokoonpano	●
	Vaihda					●	●
Takaläppä	Tarkista kokoonpano	●						●
Alusta	Tarkista ruohon mahdollinen kertyminen		●
	Puhdista		●				●
	Vaihda
Kaikki saatavina olevat kiristimet	Tarkista	●						●
	Kiristä uudelleen
Moottorin kiinnityspultit	Tarkista ja kiristä uudelleen.				●
Silpputulppa (jos käytössä)	Tarkista kokoonpano	●						●
Ruohonkerääjä	Tarkista	●
	Puhdista		●
	Vaihda						●

Vianmääritys

Ongelma	Mahdollinen syy	Korjaus
Leikkuri ei käynnisty.	Ruohonleikkuria ei ole liitetty virtalähteeseen.Terien ympärille on kietoutunut ruohoa tai ruohonkerääjä on jumissa.Ruohonleikkurin kotelo on tukossa ruohosta ja roskista.	Liitä virtalähteeseen.Irrota pistoke pistorasiasta ja tarkista, onko kannen ja ruohonkerääjän alle jäänyt ruohoa.Nosta leikkauskorkeutta.Tarkista, onko kannen alle jäänyt ruohoa ja puhdista poistokanava.
Sähkökatkos.	Leikattu liikaa ruohoa.Ruohonleikkurin kotelo on tukossa ruohosta ja roskista.Leikkuuterä on kulunut tai ruosteinenRuohosäiliö on täynnä	Nosta leikkauskorkeutta.Tarkista, onko kannen alle jäänyt ruohoa ja puhdista poistokanava.Vaihda leikkuuterät.Varmista, että ruohosäiliö on tyhjä.
Leikkuri leikkaa ruohoa epätasaisesti.	Ruoho on karkeaa tai cpätasaista.Leikkauskorkeutta ei ole asetettu oikein.	Tarkista leikattava alue.Lisää leikkauskorkeutta.
Leikkuri ei silppua oikein.	Märkien ruohonkorsien jäänteet juuttuvat tason alapuolelle.Silpputulppa puuttuu.	Odota kunnes ruoho kuivuu, ennen leikkausta.Ascenna paikalleen silpputulppa.
Leikkuria on raskasta työntää.	Ruoho on liian pitkää tai leikkauspituus on liian alhainen.Leikkurin kotelon takaosa ja terä laahaavat paksussa ruohossa.	Nosta leikkauskorkeutta.Tyhjennä ruohonkorret ruohonkerääjästä.
Leikkuri on poikkeuksellisen meluisa ja tärisee.	Moottorin akseli on vääntynyt.Terä on poissa tasapainosta.	Pysäytä moottori ja tarkasta vaurioiden varalta.Korjaa ennen uudelleen käynnistystä. Jos tärinä jatkuu, ota yhteyttä valtuutettuun palvelukeskukseen.
Leikkuri sammuu ("sakkaa") leikatessa ruohoa.	Leikkurin terä on ylikuormitettu leikkausolosuhteista johtuen, esim. pitkä, paksu, kostea ruoho tai ruohotyyppi.Pohjalevyn alle kertynyt ruoho ja lika estävät terien pyörimisen.	Pysäytä moottori, lisää keräyskorkeutta ja yritä leikata uudelleen.Odota ruohon kuivumista ja pyri leikkaamaan uudelleen.Tarkista, onko kannen alle jäänyt ruohoa ja puhdista poistokanava.
Ruohonkerääjä ei ole täyttynyt riittävästi	Ruoho on liian märkääRuohonleikkurin kotelo on tukossa ruohosta ja roskista.Leikkuuterä on kulunut tai ruostcincenRuohosäiliö on täynnä	Odota ruohon kuivumista ennen sen leikkaamistaTarkista, onko kannen alle jäänyt ruohoa ja puhdista poistokanava.Vaihda leikkuuterätVarmista, että ruohosäiliö on tyhjä

Määritystekniikat

Tuotteen Tekniset Tiedot
Kuvaus	Murray-johdollinen ruohonleikkuri
Mallinro	2691887/2691585	2691888/2691584
Tason tyyppi	Muovi	Muovi
Leikkausleveys	32 cm	37 cm
Syöttöjännite	230-240 V, 50 Hz	230-240 V, 50 Hz
Moottorin tyyppi	Harjattu	Harjattu
Moottorin määritys	1200 Wattia	1600 Wattia
Moottorin akselin halkaisija	8,5 mm	10 mm
Moottorin enimmäisnopeus (RPM)	3500	3500
Moottorin käyttönopeus (RPM)	2700	3000
Etupyörän koko	140 mm	165 mm
Takapyörän koko	165 mm	250 mm
Pyörän laakeri	Metalliprikka	Metalliprikka
Kerääjän kapasitectti	30 L	40 L
Kerääjän materiaali	Hybridi (Kangas + Muovi)	Hybridi (Kangas + Muovi)
Työnnä / itsepyörivä	Työnnä	Työnnä
Silppu	Ei käytettävissä	Kyllä
Terän tyyppi	Teräpalkki	Teräpalkki
Kahvan tyyppi	Ergonominen	Ergonominen
Korkeuden säätöasennot	5	7
Korkeuden säätöalue	20 - 60 mm	25 - 75 mm
Turvamekanismit	Kaksitoiminen	Kaksitoiminen
Tuotteen paino	8,6 Kgs	13,5 Kgs
Äänenpainetaso	L_pa : 78,5 dB(A), K_pa : 3dB	L_pa : 85 dB(A), K_pa : 3 dB
Äänitehon taso (mitattu)	L_wa : 91,14 dB(A), K_wa : 1,55 dB	L_wa : 95 dB(A)
Äänitehon taso (taattu)	96 dBA	96 dBA
Tärinän kokonaisarvo (Max)	2,26 m/s2, K = 1,5 m/s2	1,35 m/s2, K = 1,5 m/s2

Varoitus:

• Että ilmoitettu tärinän kokonaisarvo on mitattu standardin testimenetelmän mukaisesti ja voidaan käyttää yhden työkalun vertaamista toiseen;
• Että ilmoitettua tärinän kokonaisarvoa voidaan myös käyttää altistuksen ensisijaisessa arvioinnissa.
• Että tärinäpäästö voimatyökalun varsinaisen käytön aikana voi erota ilmoitetusta kokonaisarvosta riippuen tavasta, jolla työkalua käytetään; ja
• Koskien tarvetta tunnistaa varotoimenpiteitä käyttäjän suojaamiseksi, jotka perustuvat arvioituun altistukseen varsinaisissa käyttöolosuhteissa (huomioiden kaikki käyttösyklin osat kuten ajat, jolloin työkalu on kytkettynä pois päältä ja milloin se käy tyhjäkäynnillä laukaisuajan lisäksi).

INFORMATION IMPORTANTE

Détails
