MANUALE UTENTE EC370 MURRAY

Grazie per aver acquistato un prodotto Murray. Murray vanta la qualità e le prestazioni di tutti i suoi prodotti. Questo manuale di istruzioni vi aiuterà nell'assemblaggio, nell'utilizzo sicuro e nella manutenzione del vostro prodotto. Si prega di leggere le seguenti avvertenze per garantire la sicurezza e la lunga durata del vostro Prodotto.

ATTENZIONE

Non tentare di utilizzare questo prodotto prima di aver letto attentamente e compreso completamente tutte le istruzioni, le norme di sicurezza, ecc. contenute in questo manuale. Non rispettare queste norme può comportare incidenti, folgorazioni, incendi e gravi lesioni.

USO PREVISTO

Questo prodotto è destinato esclusivamente alla tosatura domestica. La lama da taglio dovrebbe ruotare approssimativamente in parallelo al terreno su cui scorre. Tutte e quattro le ruote dovrebbero toccare terra quando l'apparecchio è in movimento. Camminare a piedi in maniera controllata dietro la falciatrice.

NOTA: La falciatrice non va mai messa in funzione se le ruote non sono a terra e non va né tirata né cavalcata. Non va usata per falciare cose diverse dall'erba del prato domestico.

Non utilizzare il prodotto per nessuna attività diversa da quella a cui è destinato.

Sicurezza generale

Attenzione

Leggere le istruzioni per l'uso prima di utilizzare la macchina.

Indossare occhiali protettivi e cuffie per le orecchie che rispettino gli standard di sicurezza.

Indossare calzature antiscivolo e robuste.

Indossare guanti protettivi.

Non utilizzare la macchina in condizioni di umidità, proteggere da pioggia e umidità.

Fare attenzione agli oggetti che potrebbero essere lanciati.

Assicurarsi che gli astanti siano lontani almeno 15 metri e fermare la macchina in caso di avvicinamento.

Spegnere e rimuovere la spina dall'alimentazione eletrica prima di regolare, pulire o se il cavo è danneggiato o attorcigliato.

Attenzione al rischio di folgorazione durante il funzionamento.

Leggere le istruzioni prima di effettuare qualsiasi lavoro di manutenzione.

Attendere che tutti i componenti della macchina siano completamente fermi e rimuovere la batteria.

Tenere mani e piedi lontani dall'area di taglio. Il contatto con le lame può amputare mani e piedi.

Non smaltire con i rifiuti domestici.

Non utilizzare mai la falciatrice se il raccoglierba o la protezione non sono posizionati.

Fare attenzione a tenere il cavo di alimentazione lontano dalla lama. Essere sempre a conoscenza della posizione del cavo.

Non usare la falciatrice se il raccoglierba o la protezione non sono in posizione.

Indice

Caratteristiche e definizioni

	Sicurezza e gestione	Caratteristiche ed elementi forniti	199
		Sicurezza generale	200
		Smaltimento del prodotto	202
		Sicurezza elettrica	202
	Procedure di assemblaggio
		Disimballaggio	203
		Apertura e regolazione maniglie	204
		Fissaggio del cavo	205
		Installazione del raccoglierba	205
		Installazione e rimozione dell'inserto per concime	206
	Istruzioni operative
		Accensione e arresto	206
		Regolazione altezza del taglio	208

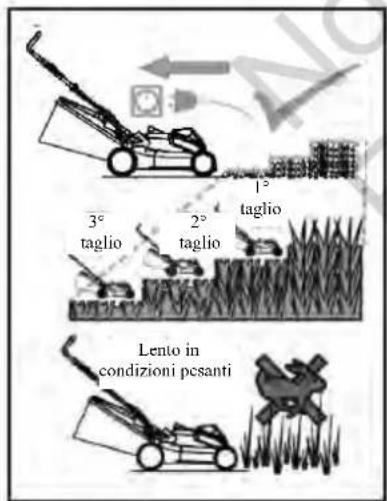

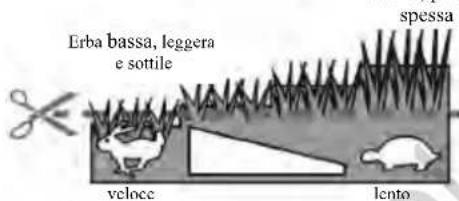

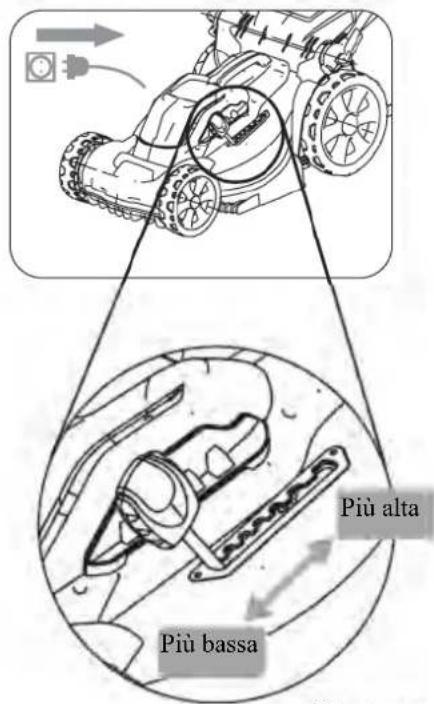

		Guida di impostazione rapida	209

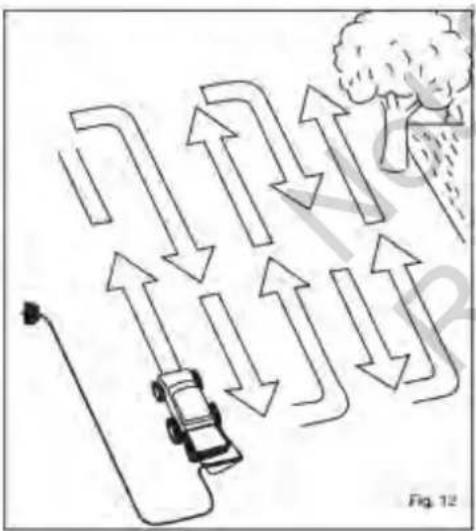

		Suggerimenti per la falciatura	210
		Suggerimenti per la concimazione	211
	Manutenzione e cura
		Svuotamento del raccoglierba 212
		Sostituzione delle lame 213
		Pulizia 214
		Conservazione 215
		Assistenza	215
		Tabella di manutenzione	216
	Risoluzione problemi
		Risoluzione problemi	217
	Specifiche tecniche
		Specifiche del prodotto	218

NOTA: I DETTAGLI RIGUARDANTI LA GARANZIA NON SONO SCRITTI ALL'INTERNO DEL PRESENTE MANUALE. FARE RIFERIMENTO AD ALTRI DOCUMENTI FORNITI CON QUESTA MACCHINA PER LE INFORMAZIONI SULLA GARANZIA. I DOCUMENTI DI GARANZIA POSSONO INCLUDEE SPECIFICHE TECNICHE DIVERSE PER CIASCUN MODELLO, NON SCRITTE IN QUESTO MANUALE.

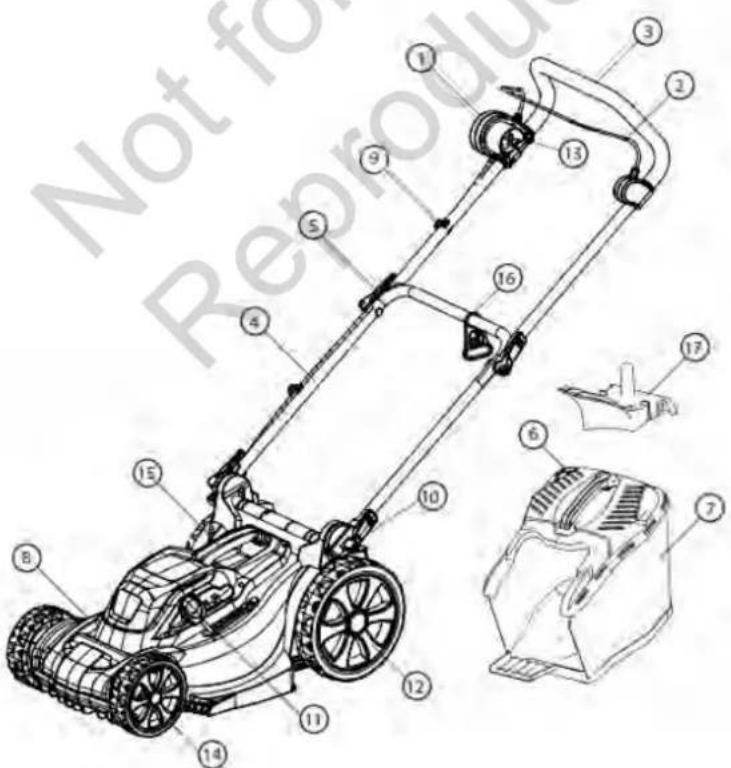

Caratteristiche e elementi forniti

1. Interruttore
2. Sbarra
3. Maniglia superiore
4. Maniglia inferiore
5. Morsetto a sgancio rapido (maniglia superiore)
6. Interruttore serbatoio erba pieno
7. Raccoglierba
8. Piatto
9. Fermacavo
10. Gruppo serraggio (maniglia inferiore)
11. Regolazione dell'altezza (la posizione può variare in base al modello)
12. Ruota posteriore
13. Spina Schuko
14. Ruota posteriore
15. Maniglia mediana
16. Gancio supporto cavo
17. Inserto per concimare (solo per modello da 37 cm)

- Istruzioni falciatrice/manuale di sicurezza (non mostrato)

Non utilizzare la macchina se qualche componente è mancante o danneggiato. Sostituire o riparare ciascun componente mancante o danneggiato.

Sicurezza generale

- Conservare il manuale in un luogo sicuro per una futura consultazione e consultarlo regolarmente. Assicurarsi che gli altri utenti leggano il manuale e siano consapevoli dei rischi derivanti dal prodotto.

- Se la macchina viene tirata sul piede dell'operatore, durante una caduta a causa di scivolamento o inciampo, possono verificarsi serie lesioni.

- In caso di inciampo o caduta, lasciare immediatamente la staffa. Non trattenere la maniglia della macchina durante un incidente.

- Se c'è bisogno di invertire il senso di marcia della macchina, farlo solo quando la macchina è completamente ferma e guardare sempre dietro prima di ripartire per evitare incidenti.

• Non utilizzare la macchina sotto l'influenza di alcool o farmaci.

- Restare allerta e non utilizzare la macchina quando si è stanchi. Prestare attenzione a quello che si fa e assicurarsi che gli altri siano consapevoli delle proprie intenzioni prima di iniziare.

- Prima di ispezionare, regolare, riparare o pulire la macchina, spegnerla e rimuovere la spina dalla presa di corrente.

• Fermare la macchina quando si attraversano vialetti di ghiaia, passerelle o strade.

- Se la macchina inizia a vibrare eccessivamente, interrompere l'uso fino a quando la macchina non sia stata ispezionata. Tenere sotto controllo i problemi di vibrazione, in genere riduce il rischio di incidenti o guasti.

- Non forzare la macchina oltre le sue capacità di taglio. La macchina funzionerà meglio e in maniera più sicura se le permetterete di effettuare un taglio al livello per il quale è stata impostata.

- Non utilizzare la macchina in ambienti chiusi. Conservare solo in luoghi chiusi, asciutti e sicuri. Tenere la macchina fuori dalla portata dei bambini.

- Adottare estrema cura quando ci si avvicina ad angoli ciechi, usci di porte, arbusti, alberi o altri oggetti che potrebbero oscurare la visuale e il percorso della macchina.

- Non utilizzare la macchina in maniera tale da permettere alle lame di essere esposte e utilizzare solo quando ha tutte e quattro le ruote sul terreno. Non sollevare o trasportare la macchina mentre è in funzione.

- Fare attenzione a tenere il cavo sempre lontano dalla lama. Sapere sempre dove si trova il cavo Rimuovere sempre la spina dalla presa di corrente e il cavo è danneggiato o tagliato

Formazione

• Leggere accuratamente le istruzioni. Impratichirsi nel controllo e nell'uso corretto della macchina.

- Non permettere mai a bambini o a persone disabili di utilizzare la macchina. Le normative locali possono limitare l'età dell'operatore.

- Non utilizzare mai la macchina mentre persone, in particolare bambini o animali domestici, sono nelle vicinanze.

- Ricordare sempre che l'utilizzatore o operatore è responsabile di incidenti o pericoli per terze persone o terze cose.

Preparazione

- Durante il funzionamento della macchina indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare la macchina a piedi nudi o con sandali. Evitare di indossare capi di abbigliamento larghi o con corde o lacci.

- Indossare sempre una maschera facciale o una maschera antipolvere quando si utilizza la macchina in ambienti polyerosi.

- Ispezionare attentamente l'area in cui va usata la macchina e rimuovere tutti gli oggetti che potrebbero essere lanciati dalla macchina.

- Prendere familiarità con tutti i comandi e il loro corretto funzionamento prima di utilizzare la falciatrice. È necessario sapere come arrestare la falciatrice e scollegare l'alimentazione elettrica in caso di emergenza.

- Prima dell'uso, ispezionare sempre visivamente le lame, l'assemblaggio e i bulloni, per controllare che non siano danneggiati o usurati. Sostituire i componenti usurati o danneggiati per preservarne il corretto funzionamento. Sostituire le etichette danneggiate o illeggibili.

Funzionamento

- Azionare la macchina solo durante il giorno o in condizioni di illuminazione sufficienti.

- Evitare di utilizzare la macchina sull'erba bagnata.

- Fare attenzione se si mettono i piedi in pendenza.

• Camminare, mai correre.

- Falciare le pendenze trasversalmente, mai su e giù.

- Prestare la massima attenzione quando si cambia direzione in pendenza.

• Non falciare pendenze eccessivamente ripide

- Usare estrema cautela quando si inverte la direzione o si tira la macchina verso di sé.

- Fermare la lama (o le lame) se la macchina va inclinata o ribaltata per essere trasportata su superfici non erbose e quando si trasporta da e verso l'area in cui va utilizzata.

- Mai utilizzare la macchina con custodie o protezioni danneggiate, o senza dispositivi di sicurezza a posto, per esempio deflettori e/o raccoglierba.

- Accendere il motore con attenzione, in base alle istruzioni, e con i piedi ben lontani dalle lame.

• Non avviare la macchina stando di fronte all'apertura dello scarico.

- Non mettere le mani o i piedi in prossimità delle parti rotanti. Lasciare sempre libera l'apertura di scarico.

• Non trasportare la macchina mentre è collegata alla fonte di alimentazione.

- Fermare la macchina e rimuovere la spina dalla presa elettrica. Assicurarsi che tutte le parti in movimento si siano completamente fermate:

- Ogni volta che si lascia la macchina

- Prima di disostruire o sbloccare i canali

- Prima di controllare, pulire o mettere in funzione la macchina

- Dopo aver colpito un oggetto estraneo. Ispezionare la macchina per verificare la presenza di eventuali danni e riparare prima di riavviare e utilizzare.

Se la macchina inizia a vibrare in modo anomalo (controllare immediatamente)

- Individuare i danni

- Sostituire o riparare le parti danneggiate

- Controllare e stringere le parti allentate

Manutenzione e conservazione

- Tenere ben avvitati tutti i dadi, i bulloni e le viti per essere sicuri che la macchina sia in buone condizioni di funzionamento.

- Controllare frequentemente l'usura e il deterioramento del raccoglierba.

- Fare attenzione durante la regolazione della macchina per evitare l'intrappolamento delle dita tra le lame in movimento e le parti fisse della macchina.

- Lasciare sempre che la macchina si raffreddi prima di riporla.

- Durante la manutenzione delle lame, anche se l'alimentazione è staccata, le lame potrebbero ancora essere in movimento.

- Sostituire le parti usurate o danneggiate per sicurezza. Utilizzare solo ricambi e accessori originali.

SICUREZZA E GESTIONE

Sicurezza elettrica

- Il presente prodotto ha una potenza nominale di 1600W (modello da 37 cm) o di 1200 W (modello da 32 cm) e una tensione d'ingresso d'esercizio di 220-240V, 50 Hz. No utilizzare il prodotto ad una tensione di alimentazione diversa da quella indicata in quanto potrebbe causare folgorazione

• La falciatrice deve essere sempre scollegata dall'alimentazione elettrica prima di scollegare spine e connettori o la prolunga.
• Le spine devono essere adatte alle prese. Non modificare in nessun modo la spina o il cavo di alimentazione. Non toccare mai la spina di alimentazione con le mani bagnate.
• Quando l'unità è collegata all'alimentazione elettrica, si consiglia di utilizzare un interruttore differenziale (RCD-Residual Current Device) con una corrente di attivazione non superiore a 30 mA.

DOPPIO ISOLAMENTO

- Il presente dispositivo è dotato di doppio isolamento inconformità alla norma EN:60335, per cui non è necessaria la messa a terra. Controllare che l'alimentazione elettrica corrisponda alla tensione indicate nella targa dati.

UTILIZZO DI UNA PROLUNGA

- Utilizzare sempre una prolunga approvata e adatta per la richiesta di potenza della falciatrice (vedere scheda tecnica). La prolunga deve essere idonea per l'uso all'esterno ed avere l'apposito marchio. È possibile utilizzare una prolunga fino a 30 m con H05VV-Fdi 1,5 mm senza perdita di prestazione. Prima dell'uso, ispezionare la prolunga e verificare la presenza di danni, usura e invecchiamento. Sostituire la prolunga se danneggiata o difettosa. Se si utilizza uno svolgicavo, svolgere il cavo completamente.

Smaltimento del prodotto

SMALTIMENTO CORRETTO DEL PRODOTTO

I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Riciclare nelle apposite strutture. Rivolgersi al proprio ente locale o al rivenditore per i consigli sullo smaltimento..

SMALTIMENTO CORRETTO DELL'IMBALLAGGIO

La confezione è composta da cartone e plastica rispettivamente contrassegnati per il corretto smaltimento. Rendere questi materiali disponibili per lo smaltimento.

Informazioni circa i rischi residui che permangono nonostante le misure di sicurezza, salvaguardia e protezione adottate.

PROCEDURE DI ASSEMBLAGGIO

Disassemblaggio

Questo prodotto richiede il montaggio.

• Rimuovere accuratamente il prodotto e tutti gli accessori dalla scatola. Assicurarsi che tutti i pezzi elencati nella lista siano inclusi. Fare riferimento alla pagina 3.
  • Non gettare l'imballaggio fino a quando non si è sicuri che il prodotto funziona correttamente.

ATTENZIONE

Non tentare di modificare questo prodotto o creare accessori non consigliati per l'uso con questo prodotto. Qualsiasi alterazione o modifica è considerata uso improprio e può provocare pericoli e possibili lesioni personali gravi.

Assicurarsi che la falciatrice sia spenta e la spina staccata dall'alimentazione elettrica prima di iniziare la procedura di assemblaggio e finché il montaggio non è completato e si è pronti a far funzionare la falciatrice.

Disassemblaggio e regolazione delle maniglie

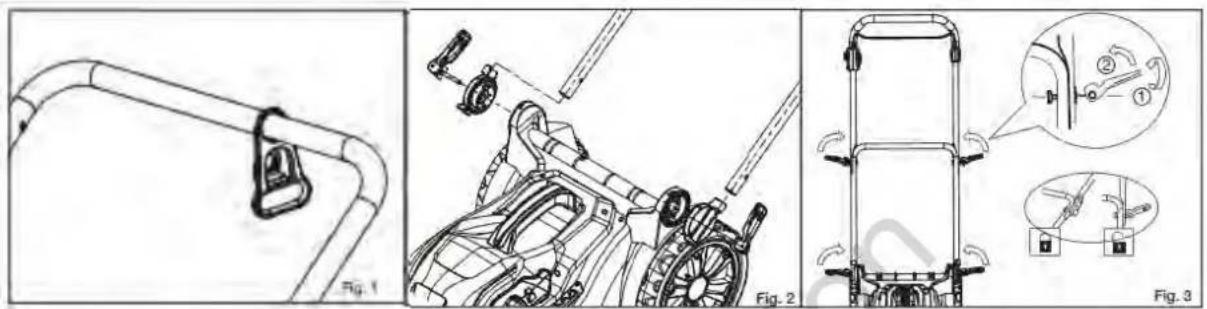

Per il modello da 37 cm fare riferimento alla Figura 1, 2 e 3

• Inserire la maniglia inferiore nel gancio supporto cavo e agganciarlo.
  • Far scorrere i due blocchi di fissaggio alla fine della maniglia inferiore.
• Inserire il blocco a sgancio rapido nel tubo e sede della maniglia Avvitare il bullone e stringerlo per fissare la maniglia inferiore.
• Montare insieme la maniglia superiore e la maniglia inferiore con il cam-lock. Si può ruotare e rilasciare il blocco per regolare la tenuta del blocco.

Fig. 1 Fig. 2 Fig. 3

ATTENZIONE

Non utilizzare se le maniglie non sono correttamente montate.

Fare attenzione ad evitare punti di pinzatura quando si piegano le maniglie.

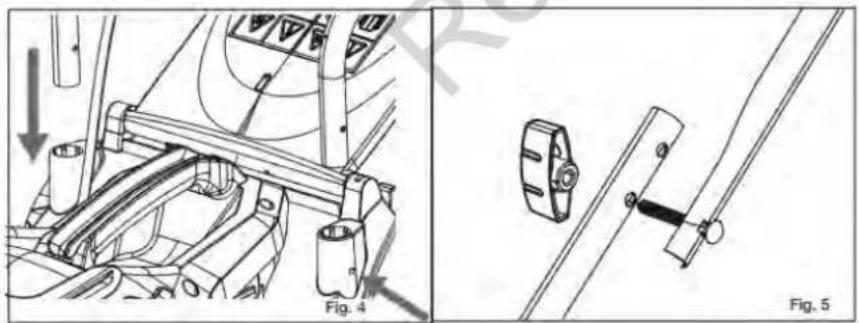

Per il modello da 32 cm fare riferimento alla Figura 4 e 5.

• Posizionare la maniglia inferiore nel piatto come mostrato nella Fig. – e serrare con le viti.
• Collegare la maniglia superiore e inferiore utilizzando il dado e la manopola.

Non mettere in funzione se le maniglie non sono installate correttamente

Fissggio del cavo

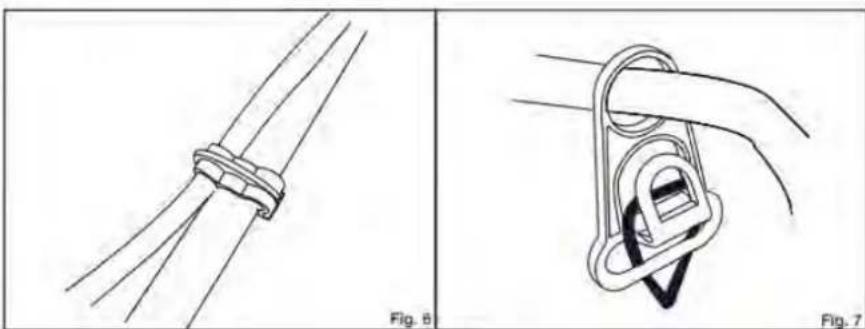

NOTA: fare riferimento alla Figura 6 e 7.

- Bloccare i fermacavi (9) sul cavo che dagli interruttori va verso il motore e fissare ciascuno sulla maniglia inferiore e superiore.

- Quando ci si connette all'alimentazione elettrica, far fare un giro alla prolunga di circa 30 cm nella parte terminale e avvolgere questo anello al gancio supporto cavo (16).

Assicurarsi che il cavo sia ben fissato tramite i fermacavi prima di collegare la spina alla presa di corrente.

Assicurarsi di svolgere completamente la prolunga prima dell'utilizzo.

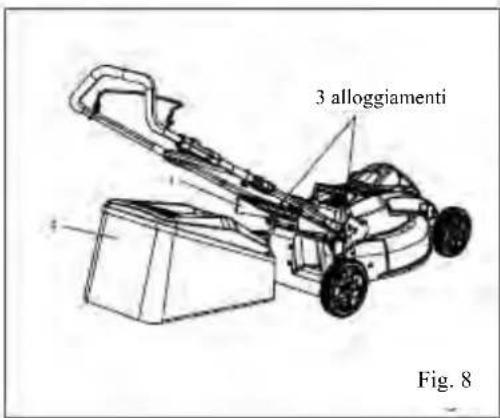

Installazione del raccoglierba

NOTA: fare riferimento alla figura 8.

• Assicurarsi che la spina sia stata rimossa dalla falciatrice prima di iniziare il montaggio.
- Sollevare l'aletta posteriore.
- Sollevare il raccoglierba dalla maniglia e posizionarlo sotto lo sportello posteriore in modo che i ganci sul telaio del raccoglierba alloggino nelle fessure della staffa della maniglia.
- Rilasciare lo sportello posteriore delicatamente.

- Se installato correttamente, i ganci del raccoglierba resteranno nelle fessure della staffa della maniglia in maniera salda.

ATTENZIONE

Sostituire sempre i raccoglierba usurati o danneggiati.

Non utilizzare se il raccoglierba non è correttamente montato.

Non tenere aperto lo sportello quando la macchina è in funzione.

3 alloggiamenti Fig. 8

Installazione e rimozione dell'inserto per concimare

NOTA: non incluso in tutti i modelli

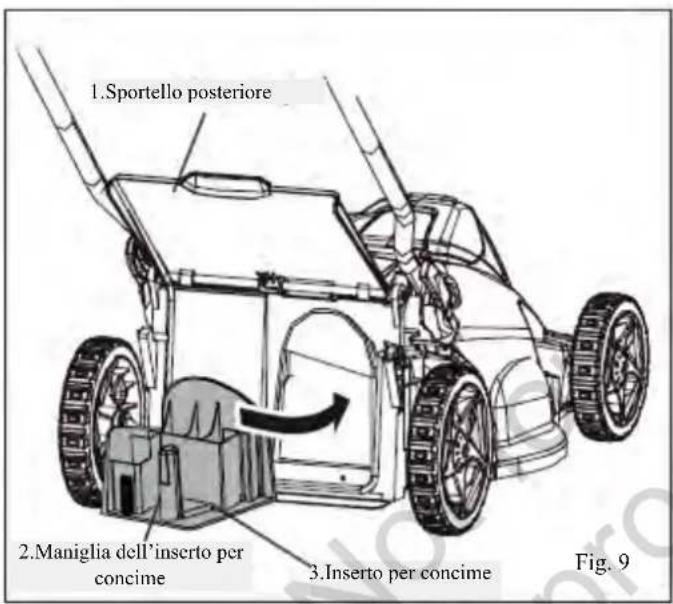

NOTA: fare riferimento alla figura 9

• Assicurarsi che la spina sia stata rimossa dal tosacerba prima di iniziarne il montaggio.
- Per rimuovere l'inserto per concime, sollevare lo sportello posteriore. (1).
- Afferrare la maniglia (2) dell'inserto concimatore e spingerlo utilizzando la maniglia.
- L'inserto concimatore (3) è inserito in un angolo, quindi rimuoverlo potrebbe richiedere un po' di forza.
• L'inserto concimatore va rimosso per montare il raccoglierba.
• L'inserto concimatore va reinstallato quando viene rimosso il raccoglierba.

1.Sportello posteriore 2.Maniglia dell'inserto per concime 3.Inserto per concime Fig. 9

ATTENZIONE

Non permettere che lo sportello posteriore sbatta, chiuderlo sempre con delicatezza per evitare danni. Sostituire sempre il deflettore posteriore e l'inserto concimatore se danneggiati.

ISTRUZIONI OPERATIVE

Accensione e arresto

Per la tua sicurezza

• Non utilizzare mai la falciatrice se il raccoglierba o le protezioni fornite dal produttore non sono in posizione.
• Prima di avviare la falciatrice controllare che le lame e il bullone non siano danneggiati o usurati.
  • Se colpite un ostacolo, arrestare la falciatrice e controllare che le lame non siano danneggiate.

ATTENZIONE

Lame usurate e danneggiate rappresentano un grave pericolo.

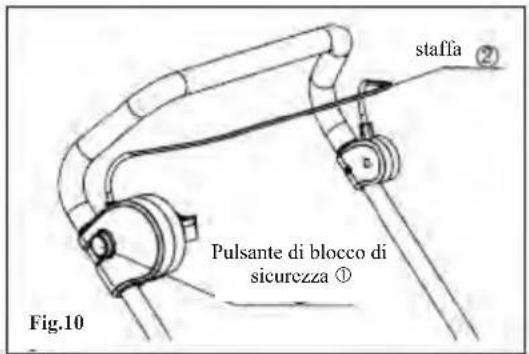

NOTA: fare riferimento alla Figura10.

Per ACCENDERE la falciatrice:

• Bloccare correttamente il cavo nel gancio support cavo e inserire la spina nella presa di corrente
- Premere e tenere premuto il pulsante di blocco di sicurezza (1). (Vedere Fig. 10)
- Tirare la staffa verso l'alto (2) per far sì che la maniglia attivi la falciatrice e rilasciare il pulsante della chiave di sicurezza con i piedi ben lontani dalle lame.

Per ARRESTARE la falciatrice:

• Rilasciare la staffa.
• Attendere che la falciatrice si fermi completamente, quindi rimuovere la spina dalla presa di corrente. Se la falciatrice non si arresta o in caso di emergenza, spegnere e staccare la spina dalla presa di corrente.

Pulsante di blocco di sicurezza ① Staffa ② Fig.10

ATTENZIONE

Non tentare di ignorare il funzionamento del pulsante di blocco di sicurezza o della leva della staffa, non legare o bloccare la staffa.

Non lasciare incustodita la falciatrice.

Regolazione dell'altezza del taglio

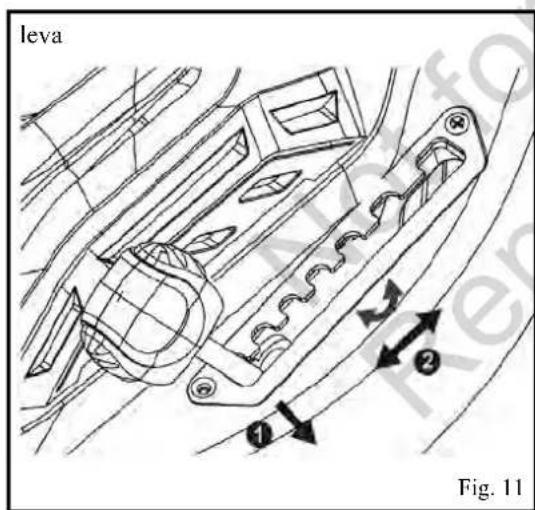

NOTA: fare riferimento alla figura 11.

NOTA: La posizione e l'aspetto della leva di regolazione dell'altezza possono cambiare in base al modello.

Prima di utilizzare la falciatrice per la prima volta, alzare la posizione di taglio all'altezza più adatta al prato.

Per regolare l'altezza della lama:

Per REGOLARE l'altezza della lama, afferrare la leva di regolazione, spingere a lato e poi muoverla in avanti (1).

Per ABBASSARE o ALZARE l'altezza della lama, muovere la leva come mostrato nella figura 8. L'altezza della falciatrice può essere abbassata muovendo la leva in avanti e alzata muovendola all'indietro (2).

leva Fig. 11

ATTENZIONE

Non regolare l'altezza mentre la falciatrice è in funzione.

Guida di impostazione rapida

Più alta Più bassa

Erba alta, pesante e

Erba bassa, leggera e sottile spessa veloce lento

1° 2° 3° taglio taglio Lento in condizioni pesanti

1 - PRONTI

• Rimuovere la spina dalla presa di corrente
• Controllare se l'erba è alta o spessa
- Controllare che il raccoglierba e il piatto siano vuoti e liberi da erba.

×Non regolare la falciatrice senza aver spento la falciatrice e aver staccato la spina dalla presa di corrente

√ Spegnere e rimuovere la spina dalla presa di corrente prima di regolare la falciatrice.

×Non tagliare quando il raccoglierba è pieno o se il canale è bloccato.

√Svuotare il raccoglierba prima della falciatura.

2 - PARTENZA

• Aumentare l'altezza di taglio per erba alta o grossa
• Pulire il raccoglierba e il piatto dall'erba tagliata
• Spingere la falciatrice più lentamente in caso di erba spessa

×Non tagliare erba bassa, spessa o bagnata.

√ Regolare per tagliare più in alto nel prato incolto.

×Non forzare la falciatrice attraverso il prato spesso.

√Rallentare se l'erba diventa più spessa.

3 - VIA!

• Provare a tagliare l'erba all'altezza selezionata
- Aumentare l'altezza e tagliare l'erba più frequentemente se l'erba è spessa.
- Se la protezione di carico blocca la falciatrice, ripetere i passi 1,2,3 aumentando l'altezza, spingendo più lentamente o eliminando l'erba dal raccoglierba e dal piatto.
- Quando si falcia, se lo sportello dell'indicatore del raccoglierba è abbassato, il raccoglierba è pieno.

×Non continuare a falciare se la falciatrice si spegne spesso.

√ Evitare frequenti interruzioni della protezione dal carico.

×Non continuare se il motore elettrico si surriscalda.

√Lasciare raffreddare la batteria se è attivata la protezione termica della batteria.

ISTRUZIONI OPERATIVE

La falciatrice è dotata di un dispositivo di PROTEZIONE TERMICA* del motore per proteggerlo

in caso di arresto durante il funzionamento a causa di sovraccarico o di blocco.

Evitare di sovraccaricare la falciatrice di frequente in quanto potrebbe far avviare il dispositivo di Protezione termica del motore. La Protezione termica del motore richiede che il motore rimanga fermo per raffreddarsi. Pulire la causa del blocco e riavviare alzando l'altezza di taglio.

Suggerimenti per la falciatura

NOTA: fare riferimento alla Figura 12.

Una lama affilata migliorerà notevolmente le prestazioni della falciatrice, soprattutto quando si taglia erba alta. Assicurarsi di controllare la lama e di sostituirla almeno una volta all'anno, come descritto nella sezione Manutenzione.

• Verificare che il prato non contenga pietre, bastoncini, fili e altri oggetti che potrebbero danneggiare le lame o il motore. Questi oggetti potrebbero essere accidentalmente lanciati dalla falciatrice in ogni direzione e possono causare gravi danni all'operatore e a terzi. Per evitare scosse elettriche, non utilizzare il tosaerba in condizioni di umidità o di bagnato.
• Quando si taglia erba troppo spessa, ridurre la velocità per permettere un taglio più efficace e un adatto scarico dei ritagli.
• Quando si inizia a tagliare l'erba, seguire le istruzioni alla Fig. 12 per evitare che il cavo di alimentazione si attorcigli o che si tagli.

Falciare le pendenze trasversalmente, mai su e giù. Prestare la massima attenzione quando si cambia direzione in pendenza. Non falciare pendenze eccessivamente ripide, assicurarsi sempre di tenere i piedi in posizione salda sulle pendenze.

Suggerimenti per la concimazione

• Impostare il taglio più alto della falciatrice quando si taglia su un terreno irregolare o erba alta.
• Per una concimazione efficace, non tagliare l'erba bagnata, perché essa tende ad appiccicarsi al di sotto del piatto, impedendo una corretta distribuzione dei ritagli d'erba. Erba fresca o spessa potrebbero richiedere un taglio più stretto. La velocità andrebbe regolata in base alle condizioni del prato. Se la falciatura è stata rimandata e l'erba è cresciuta più di 10 cm, falciare il prato due volte in modo da ridurre l'altezza dell'erba fino a un massimo di 8.3 cm.
• Camminare a passo costante Sovrapporre le file di taglio. Non lasciare che l'erba diventi troppo alta.Se l'erba diventa troppo alta, iniziare dalla posizione di taglio più alta e lavorare fino all'altezza di taglio desiderata.

Svuotamento del raccoglierba

NOTA: fare riferimento alla figura 13

• Spegnere la falciatrice, lasciare che le lame si fermino completamente e rimuovere la spina dalla presa di corrente.
• Sollevare lo sportello posteriore.
• Sollevare il raccoglierba dalla maniglia per rimuoverlo dalla falciatrice
  • Svuotare dai ritagli d'erba
• Sollevare lo sportello posteriore e reinstallare il raccoglierba come descritto precedentemente in questo manuale.

• Controllare frequentemente il raccoglierba e sostituirlo se è consumato o danneggiato.
  • Non conservare l'erba nel raccoglierba. Svuotare sempre dopo l'uso.
  • Non utilizzare il raccoglierba per scopi diversi dalla raccolta di erba.
  • Non falciare o raccogliere materiali caldi, cenere o resti di falò o materiali da combustione.
  • Lasciare asciugare la borsa se umida.

Sostituzione della barra falciante

NOTA: fare riferimento a Fig.10, Fig.11 e Fig.12.

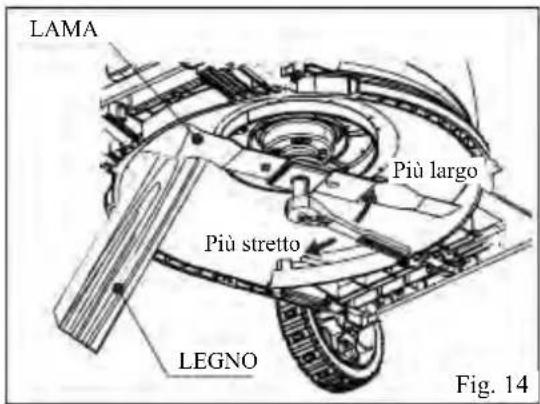

LAMA Più largo Più stretto LEGNO Fig. 14

Proteggere sempre le mani indossando dei guanti robusti e/o avvolgendo le parti taglienti delle lame con stracci o altro materiale protettivo quando si effettua la manutenzione delle lame. Il contatto con le lame può causare gravi lesioni personali.

NOTA: Utilizzare solo ricambi originali, prodotti e garantiti da Murray. Pretenderlo dal distributore. Le istruzioni dettagliate di montaggio sono stampate sulle confezioni delle lame originali Murray. L'uso di lame non originali può invalidare la garanzia e causare danni o lesioni.

ATTENZIONE

Non usare mai la falciatrice senza lame o con lame danneggiate.

ATTENZIONE

Non modificare mai le lame o il sistema di taglio.

Sostituzione della barra falciante (continuo)

NOTA: controllare spesso tutti gli elementi di fissaggio, assicurarsi sempre che la falciatrice sia in condizioni di funzionamento sicure. Utilizzare esclusivamente lame di ricambio originali Murray. Sostituire le lame usurate o danneggiate e i bulloni per preservarne il funzionamento.

1. Arrestare la falciatrice e lasciare che la lama si fermi completamente.
2. Rimuovere la la spina dalla presa di corrente.
3. Girare la falciatrice su un fianco.
4. Incastrare un pezzo di legno tra le lame e il piatto della falciatrice per impedire alle rame di ruotare (fare riferimento alla figura 10).
5. Allentare il bullone della lama ruotandolo in senso antiorario (visto dal fondo della falciatrice) utilizzando un chiave inglese o una chiave a bussola (non fornite).

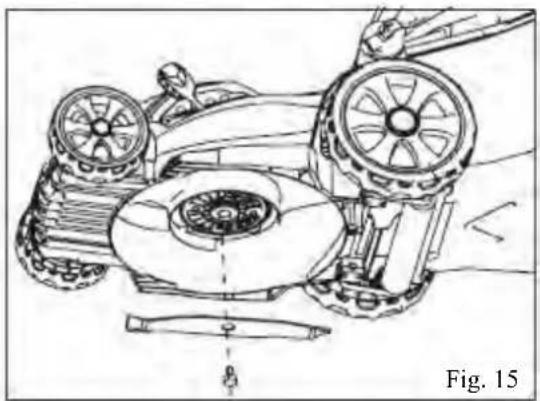

6. Rimuovere il bullone della lama e la lama (fare riferimento a Fig.11).

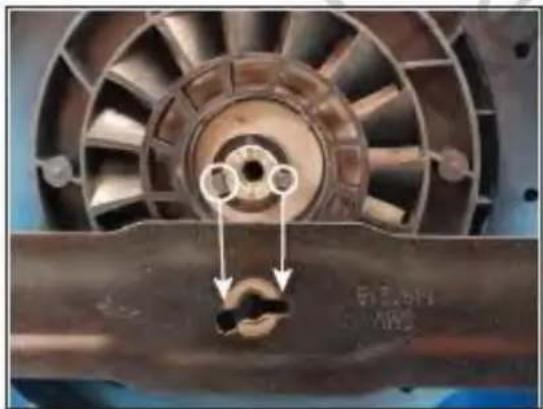

7. Per installare la lama posizionare le due staffe negli incavi dell'asse. Questi sono cerchiati nella figura 12(a). Allineare la lama con queste due staffe.
8. Installare attentamente la lama sull'asse. La lama deve incastrarsi in queste due staffe. Assicurarsi che non ci sia spazio vuoto. Fare riferimento alla Fig.12 (b).
9. Avvitare il bullone della lama e stringerlo per fissarla. La coppia consigliata è 12-16 Nm.

Pulizia

ATTENZIONE

Per impedire gravi danni personali rimuovere la batteria e la chiave di sicurezza dalla falciatrice prima di regolarla, pulirla o rimuovere i detriti.

La parte inferiore del piatto della falciatrice andrebbe pulita dopo ogni uso, perché i resti di erba, le foglie e altri detriti si accumulano causando ruggine e corrosione. Rimuovere qualunque accumulo di erba e foglie sulla copertura del motore o intorno ad esso. Se i detriti si accumulano al disotto della falciatrice durante l'uso, spegnere il motore, rimuovere la batteria e poi inclinare in avanti o di lato e raschiarli usando uno strumento adatto.

• Pulire l'unità usando un panno umido con un detergente delicato.
• Non immergere la falciatrice né le sue parti in acqua.
  L'umidità può causare pericolo di folgorazione. Eliminare qualsiasi tipo di umidità con un panno morbido e asciutto e assicurarsi che la macchina sia asciutta prima di sostituire la batteria e la chiave.
• Utilizzare una piccola spazzola o un'aspirapolvere per pulire le ventole del prodotto.
  ■ Tenere le prese d'aria libere.

Non utilizzare solventi, detergenti aggressivi, oli aromatici come pino e limone quando si puliscono le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o corrodere le componenti in plastica e ciò può causare danni personali.

Conservazione

Per preparare la macchina alla conservazione, andrebbero effettuate le seguenti azioni:

• Pulire la macchina come descritto nella precedente sezione.
• Ispezionare la lama e sostituirla o affilarla se necessario (fare riferimento alla sezione manutenzione)
• Conservare la falciatrice in un luogo pulito e asciutto. Non conservare in prossimità di materiali corrosivi, come fertilizzanti o carburanti.
• Conservare la falciatrice in un luogo chiuso, fresco e asciutto, lontano dalla portata dei bambini.

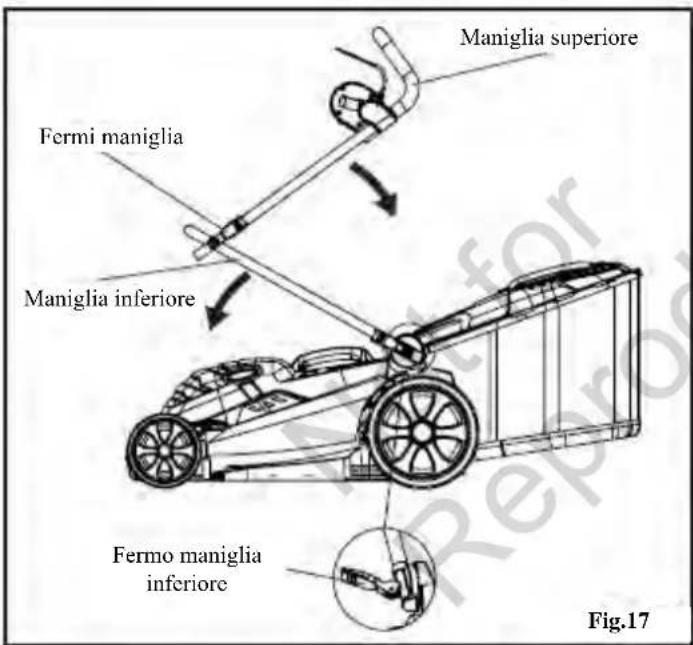

La maniglia può essere ripiegata completamente per riporla. (Vedi Figura 17)

Nota: opzione disponibile solo nel modello da 37 cm.

• Spegnere la falciatrice e scollegare la spina dalla presa di corrente
• Rilasciare i fermi della maniglia sui lati della maniglia per sbloccarla, e ripiegare la maniglia superiore verso il basso.
• Rilasciare i fermi inferiori della maniglia per sbloccare e sganciare le camme dalla staffa di montaggio. Piegare la maniglia inferiore in avanti. Assicurarsi di non piegare o stropicciare il cavo di alimentazione.

Maniglia superiore Fermi maniglia Maniglia inferiore Fermo maniglia inferiore Fig.17

Assistenza

L'assistenza richiede estrema cura e competenza e dovrebbe essere eseguita solo da personale tecnico specializzato. Per assistenza suggeriamo di restituire il prodotto al centro assistenza autorizzato più vicino. Per la manutenzione, usare solo ricambi originali.

• Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
• Per ridurre il rischio di incendio, tenere il motore lontano da erba, foglie e detriti.
• Controllare frequentemente che i bulloni di lame e motori siano correttamente avvitati. Controllare visivamente che la lama non sia danneggiata (ad es., Piegata, incrinata o logora).
• Per una performance migliore e più sicura, conservare con cura la falciatrice. Mantenere la lama della falciatrice pulita e affilata. Le lame della falciatrice sono affiliate e possono tagliare. Avvolgere le lame o indossare guanti e usare un'attenzione maggiore quando si effettuano riparazioni.
• Mantenere stretti tutti i bulloni, le viti e i dadi per garantire che l'attrezzatura sia in condizioni di funzionamento sicure.

Assistenza (continuo)

- Mai manomettere i dispositivi di sicurezza. Controllarli regolarmente per un corretto funzionamento.

NOTA: fare riferimento alla scheda di garanzia fornita con il prodotto per ulteriori dettagli di contatto.

ATTENZIONE

Non versare in alcun modo fluidi, benzina, prodotti a base di petrolio, oli ecc. facendoli entrare in contatto con le componenti in plastica. I prodotti chimici possono danneggiare, indebolire o corrodere la plastica e ciò può comportare gravi lesioni personali.

ATTENZIONE

Non lubrificare nessuna parte delle ruote. La lubrificazione può causare che le parti delle ruote si guastino durante l'uso e ciò potrebbe comportare gravi danni personali all'operatore e/o alla falciatrice o ad altri oggetti.

Tabella di manutenzione

Fare riferimento alla seguente tabella per la manutenzione.		Prima dell'uso	Dopo l'uso	Settimanalmente	Mensilmente	Se difettoso	Se danneggiato	Come richiesto
Caratteristiche	Requisiti
Taglia erba	Ispezione visiva	•
Cavo di alimentazione e spina	Controllare il funzionamento e i danni.	•
Sistema di taglio (lame)	Ispezionare e controllare il montaggio	•				•	•
	Sostituzione
Sportellino posteriore	Ispezionare e controllare il montaggio	•						•
Telaio	Controllare l'accumulo di erba Pulizia		•				•
	Sostituzione		•
Tutta la viteria accessibile	Controllare Serrare nuovamente	•						•
Bulloni di montaggio del motore	Controllare e riserrare				•
Inserto per concime (se disponibile)	Ispezionare e controllare il montaggio	•						•
Raccoglierba	Controllare Pulire	•	•				•
	Sostituire

Risoluzione dei problemi

PROBLEMA	POSSIBILE CAUSA	SOLUZIONE
La falciatrice non parte.	La falciatrice non è collegata alla rete elettricaErba avvolta sulle lame,raccoglierba inceppato.L’alloggiamento della falciatrice èintasata da erba e scarti.	Collegarc alla rete elettricaScollegare la spina dalla rete elettrica econtrollare se sotto il piatto e il raccoglierba c’ècrba intasata. Aumentarc l’altezza di taglio.Controllare se sotto il piatto è presente erbaintasata e pulire il canale di scarico.
Perdita di potenza	Si sta tagliando troppa erbaL’alloggiamento della falciatrice èintasato da erba e scartiLama di taglio usurata e arrugginitaCestello pieno	Aumentarc l’altezza di taglioControllare se sotto il piatto è presente erbaintasata e pulire il canale di scaricoSostituire le lame di taglioAssicurarsi di svuotare il cestello
La falciatrice taglia l'erba in modo non uniforme.	Il prato è ruvido o irregolare.L'altezza di taglio non è impostata correttamente.	Controllarc l'arca di taglio.Aumentare / diminuire l'altezza di taglio.
La falciatrice non trita correttamente.	I residui di erba bagnata si attaccano alla parte inferiore del piatto.L'inserto per il concime manca.	Attendere che l'erba si asciughi prima di falcìare.Installare l'inserto per il concime.
La falciatrice è difficile da spingcre.	L'erba è troppo alta, o l'altezza ditaglio è troppo bassa.La parte posteriore dell'alloggiamentodella falciatrice e la lama sitrascinano nell'erba folta.	Aumentare l'altezza di taglio.Svuotare il raccoglierba.
La falciatrice è eccessivamente rumorosa e vibra.	L’asse del motore è piegato. La lama è sbilanciata.	Arrestare il motore e controllare l'eventuale presenza di danni.Riparare prima di riavviare. Se la vibrazione persiste, contattare il centro di assistenza autorizzato.
La falciatrice si spegne ("blocca") quando si taglia l'erba.	La lama della falciatrice èsovraccaricata a causa dellecondizioni di taglio, ad esempio erbalunga, spessa, umida o di tipo erba.Il raccoglierba della falciatrice èpieno / L'uscita èbloccata / ostruita erba sotto il piatto	Arrestare il motore, aumentare l'altezza di taglio eprovare a tagliare di nuovo.Attendere che l'erba si asciughi e riprovare.Svuotare la sacca di raccolta e liberare l'aperturadel ricevitore, pulire sotto il piatto, aumentarel'altezza e provare ancora.
Il raccoglierba non è sufficientemente pieno.	Il prato è troppo bagnato.L’alloggiamento della falciatrice èintasata d erba e scarti.Lama di taglio usurata e arrugginita.Il cestello è pieno.	Aspettare che l'erba sia asciutta prima di tagliarla.Controllare sotto il piatto se c’è erba intasata epulire il canale di scarico.Sostituire le lame di taglio.Assicurarsi che il cestello sia vuoto.

Specifiche tecniche

Specifiche del prodotto
Descrizione	Falciatrice ad alimentazione elettrica Murray
Modello n.	2691887/2691585	2691888/2691584
Tipo di piatto	Plastica	Plastica
Ampiezza di taglio	32 cm	37 cm
Tensione d'ingresso	230-240 V, 50 Hz	230-240 V, 50 Hz
Tipo di motore	a spazzole	a spazzole
Specifiche del motore	1200 Watt	1200 Watt
Diametro albero motore	8,5 mm	10 mm
Velocità massima del motore (RPM)	3500	3500
Velocità motore (RPM)	2700	3000
Diensione ruota anteriore	140 mm	165 mm
Dimensione ruota posteriore	165 mm	250 mm
Cuscinetto ruota	Boccola di metallo	Boccola di metallo
Capacità raccoglierba	30 L	40 L
Materiale del raccoglierba	Ibrido (tessuto e plastica)	Ibrido (tessuto e plastica)
Spinta/Semovente	Spinta	Spinta
Concimatore	Non disponibile	Sì
Tipo di lama	barra falciante	barra falciante
Maniglia	Ergonomico	Ergonomico
Posizioni di regolazione dell'altezza	5	7
Gamma di regolazione dell'altezza	20-60 mm	25-75 mm
Avvio sistema	Avvio duplice	Avvio duplice
Peso del prodotto	8,6 kg	13,5 kg
Livello di pressione sonora	Lpa: 78.5 dB(Λ), Kpa: 3dB	Lpa: 85 dB(Λ), Kpa: 3dB
Livello di potenza sonora (misurato)	Lwa: 91.14 dB(A), Kwa: 1.55dB	Lwa: 95 dB(A)
Livello di potenza sonora (garantito)	96 dBA	96 dBA
Valore totale di vibrazione (max)	2.26 m/s2, K = 1.5 m/s2	1.35 m/s2, K = 1.5 m/s2

Prestare attenzione:

• Che il valore di vibrazione totale sia stato misurato con un metodo di misurazione standard e che possa essere usato per comparare uno strumento con un altro;
• Che il valore di vibrazione totale potrebbe essere usato anche in una valutazione di esposizione preliminare;
• Che l'emissione delle vibrazioni durante l'uso dello strumento può differire dal valore totale dichiarato in base ai modi in cui lo strumento viene usato; e
• al bisogno di identificare le misure di sicurezza per proteggere l'operatore, che sono basate su una stima di esposizione nelle condizioni reali d'uso (prendendo in considerazione tutte le parti del ciclo produttivo come i tempi in cui lo strumento viene tenuto spento e quando funziona a vuoto oltre al tempo di falciatura).

VIKTIG INFORMASJON

Detalier
