MANUALE UTENTE IQ18WM37 MURRAY

Istruzioni Originali 96

INFORMAZIONI IMPORTANTI

Dettagli

Grazie per aver acquistato un prodotto Murray. Murray vanta la qualità e le prestazioni di tutti i suoi prodotti.

Questo manuale di istruzioni vi aiuterà nell'assemblaggio, nell'utilizzo sicuro e nella manutenzione del vostro prodotto. Si prega di leggere le seguenti avvertenze per garantire la sicurezza e la lunga durata del vostro Prodotto.

ATTENZIONE

Non tentare di utilizzare questo prodotto prima di aver letto attentamente e compreso completamente tutte le istruzioni, le norme di sicurezza, ecc. contenute in questo manuale. Non rispettare queste norme può comportare incidenti, folgorazioni, incendi e gravi lesioni.

USO PREVISTO

Questo prodotto è destinato esclusivamente alla tosatura domestica. La lama da taglio dovrebbe ruotare approssimativamente in parallelo al terreno su cui scorre. Tutte e quattro le ruote dovrebbero toccare terra quando l'apparecchio è in movimento. Camminare a piedi in maniera controllata dietro la falciatrice.

NOTA: La falciatrice non va mai messa in funzione se le ruote non sono a terra e non va né tirata né cavalcata. Non va usata per falciare cose diverse dall'erba del prato domestico.

Non utilizzare il prodotto per nessuna attività diversa da quella a cui è destinato.

Sicurezza generale

Attenzione

Leggere le istruzioni per l'uso prima di utilizzare la macchina.

Indossare occhiali protettivi e cuffie per le orecchie che rispettino gli standard di sicurezza.

Indossare calzature antiscivolo e robuste.

Indossare guanti protettivi.

Non utilizzare la macchina in condizioni di umidità, proteggere da pioggia e umidità.

Fare attenzione agli oggetti che potrebbero essere lanciati.

Assicurarsi che gli astanti siano lontani almeno 15 metri e fermare la macchina in caso di avvicinamento.

Tenere lontano da calore c/o fiamme libere

Attenzione al rischio di folgorazione durante il caricamento.

Leggere le istruzioni prima di effettuare qualsiasi lavoro di manutenzione.

Attendere che tutti i componenti della macchina siano completamente fermi e rimuovere la batteria.

Tenere mani e piedi lontani dall'area di taglio. Il contatto con le lame può amputare mani e piedi.

Non smaltire con i rifiuti domestici.

Non utilizzare mai la falciatrice se il raccoglierba o la protezione non sono posizionati.

Temperatura ambiente max 40°C.

Non gettare in acqua.

CONTENUTI E SIMBOLI

Indice

Caratteristiche e definizioni

Sicurezza e gestione
		98 itinrof itneme
		99 elareneg azze
		101 ottodorp led
Procedure di assemblaggio
	oiggalhabiD	101
	eilginam enoizaloger e arutha	102A
	abreilgoccar led enoiHats	102
	Installazione e rimozione dell'inserto per concim	103
	Installazione della batteria	103
	Rimozione della batteria	104
Istruzioni operative
	Accensione e arresto	104

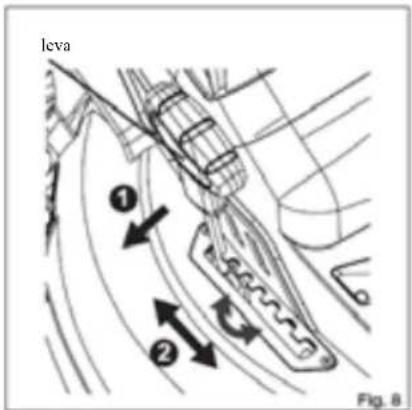

	Regolazione altezza del taglio	105

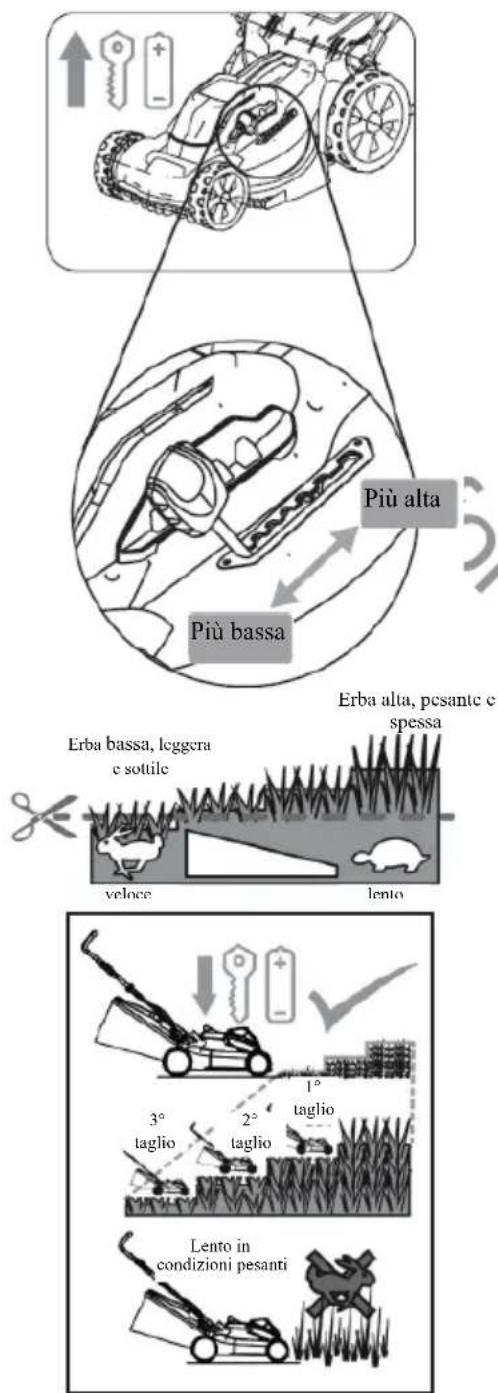

	Guida di impostazione rapida	106
	arutaiclaf al rep itnemireggul	107
	Suggerimenti per la concimazione	107
Manutenzione e cura
	abreilgoar led otnematouvS	108
	airettab alled enoizutitsoS	108
	emal elled enoizutis	109
	aiziluP	110
	Conservazione	111
	zactissA	111
	Tabella di manutenzione	112
Risoluzione problemi
	Risoluzione problemi	113
Specifiche tecniche
	odorp led ehcificepS	114

NOTA: I DETTAGLI RIGUARDANTI LA GARANZIA NON SONO SCRITTI ALL'INTERNO DEL PRESENTE MANUALE. FARE RIFERIMENTO AD ALTRI DOCUMENTI FORNITI CON QUESTA MACCHINA PER LE INFORMAZIONI SULLA GARANZIA. I DOCUMENTI DI GARANZIA POSSONO INCLUDEE SPECIFICHE TECNICHE DIVERSE PER CIASCUN MODELLO, NON SCRITTE IN QUESTO MANUALE.

CARATTERISTICHE & DEFINIZIONI

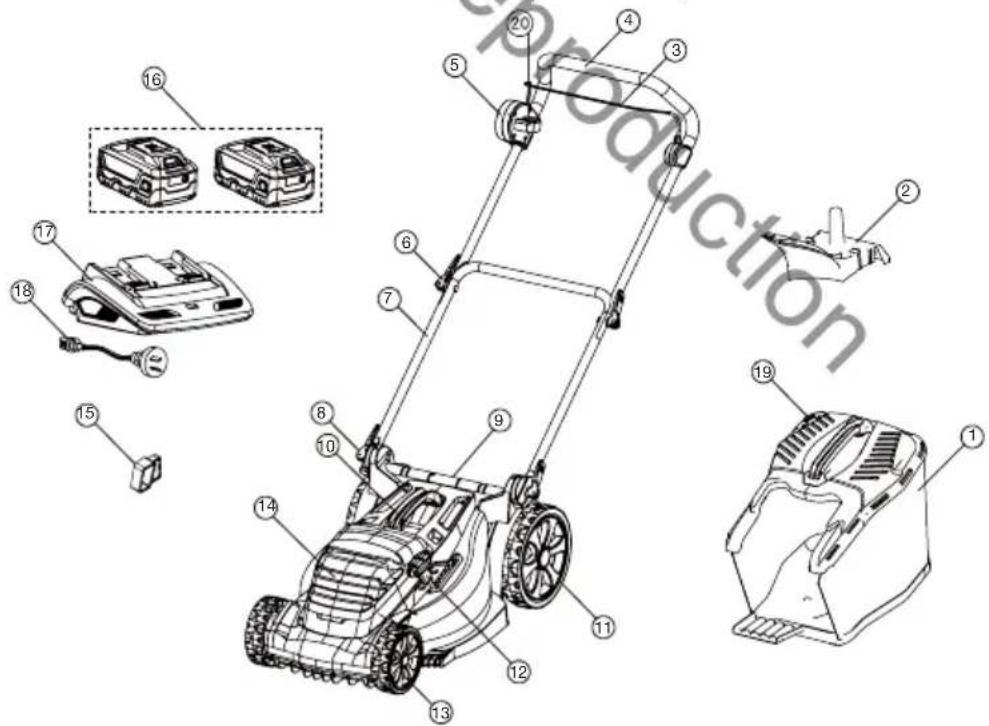

Caratteristiche e elementi forniti

1. Raccoglierba
2. Inserto per concimazione (non disponibile su tutti i modelli)
3. Sbarra
4. Maniglia superiore
5. Controllo accensione
6. Controllo delle cam-lock
7. Maniglia inferiore
8. Blocco maniglia inferiore
9. Sportello posteriore
10. Maniglia mediana
11. Ruota posteriore
12. Regolazione dell'altezza (la posizione può variare in base al modello)
13. Ruota anteriore
14. Alloggiamento della batteria
15. Chiave di sicurezza
16. Batteria agli ioni di litio x 2
17. Caricabatteria
18. Cavo di ricarica
19. Indicatore serbatoio erba pieno

Istruzioni per batteria e caricabatteria / manuale di sicurezza (non mostrato) Istruzioni falciatrice/manuale di sicurezza (non mostrato)

Non utilizzare la macchina se qualche componente è mancante o danneggiato. Sostituire o riparare ciascun componente mancante o danneggiato.

SICUREZZA E GESTIONE

Sicurezza generale

• Conservare il manuale in un luogo sicuro per una futura consultazione e consultarlo regolarmente. Assicurarsi che gli altri utenti leggano il manuale e siano consapevoli dei rischi derivanti dal prodotto.
• La macchina va messa in funzione solo con batterie agli ioni di litio Briggs & Stratton originali. Quando si utilizza una macchina a batteria, vanno adottate sempre precauzioni di sicurezza per ridurre il rischio di fuoriuscite dalle batterie e lesioni personali.
• Se la macchina viene tirata sul piede dell'operatore, durante una caduta a causa di scivolamento o inciampo, possono verificarsi serie lesioni.
• In caso di inciampo o caduta, lasciare immediatamente la staffa. Non trattenere la maniglia della macchina durante un incidente.
• Se c'è bisogno di invertire il senso di marcia della macchina, farlo solo quando la macchina è completamente ferma e guardare sempre dietro prima di ripartire per evitare incidenti.
  • Non utilizzare la macchina sotto l'influenza di alcool o farmaci.
• Restare allerta e non utilizzare la macchina quando si è stanchi. Prestare attenzione a quello che si fa e assicurarsi che gli altri siano consapevoli delle proprie intenzioni prima di iniziare.
• Prima di ispezionare, regolare, riparare o pulire la macchina, spegnerla e rimuovere entrambe le batterie e la chiave di sicurezza.
• Fermare la macchina quando si attraversano vialetti di ghiaia, passerelle o strade.
• Se la macchina inizia a vibrare eccessivamente, interrompere l'uso fino a quando la macchina non sia stata ispezionata. Tenere sotto controllo i problemi di vibrazione, in genere riduce il rischio di incidenti o guasti.
• Non forzare la macchina oltre le sue capacità di taglio. La macchina funzionerà meglio e in maniera più sicura se le permetterete di effettuare un taglio al livello per il quale è stata impostata.
• Non utilizzare la macchina in ambienti chiusi. Conservare solo in luoghi chiusi, asciutti e sicuri. Tenere la macchina fuori dalla portata dei bambini.
• Adottare estrema cura quando ci si avvicina ad angoli ciechi, usei di porte, arbusti, alberi o altri oggetti che potrebbero oscurare la visuale e il percorso della macchina.
• Non utilizzare la macchina in maniera tale da permettere alle lame di essere esposte e utilizzare solo quando ha tutte e quattro le ruote sul terreno. Non sollevare o trasportare la macchina mentre è in funzione.

Formazione

• Leggere accuratamente le istruzioni. Impratichirsi nel controllo e nell'uso corretto della macchina.
• Non permettere mai a bambini o a persone disabili di utilizzare la macchina. Le normative locali possono limitare l'età dell'operatore.
• Non utilizzare mai la macchina mentre persone, in particolare bambini o animali domestici, sono nelle vicinanze.
• Ricordare sempre che l'utilizzatore o operatore è responsabile di incidenti o pericoli per terze persone o terze cose.

Preparazione

• Durante il funzionamento della macchina indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare la macchina a piedi nudi o con sandali. Evitare di indossare capi di abbigliamento larghi o con corde o lacci.
• Indossare sempre una maschera facciale o una maschera antipolvere quando si utilizza la macchina in ambienti polverosi.
• Ispezionare attentamente l'area in cui va usata la macchina e rimuovere tutti gli oggetti che potrebbero essere lanciati dalla macchina.
• Prima dell'uso, ispezionare sempre visivamente le lame, l'assemblaggio e i bulloni, per controllare che non siano danneggiati o usurati. Sostituire i componenti usurati o danneggiati per preservarne il corretto funzionamento. Sostituire le etichette danneggiate o illeggibili

SICUREZZA E GESTIONE

Funzionamento

- La macchina deve funzionare solo con batterie a ioni di litio Briggs & Stratton originali. Quando si utilizza una macchina a batteria, vanno adottate sempre precauzioni di sicurezza per ridurre il rischio di fuoriuscite dalle batterie e lesioni personali.

- Azionare la macchina solo durante il giorno o in condizioni di illuminazione sufficienti.

- Evitare di utilizzare la macchina sull'erba bagnata.

- Fare attenzione se si mettono i piedi in pendenza.

•Camminare, mai correre.

- Falciare le pendenze trasversalmente, mai su e giù.

- Prestare la massima attenzione quando si cambia direzione in pendenza.

•Non falciare pendenze eccessivamente ripide

- Usare estrema cautela quando si inverte la direzione o si tira la macchina verso di sé.

- Fermare la lama (o le lame) se la macchina va inclinata o ribaltata per essere trasportata su superfici non erbose e quando si trasporta da e verso l'area in cui va utilizzata.

- Mai utilizzare la macchina con custodie o protezioni danneggiate, o senza dispositivi di sicurezza a posto, per esempio deflettori e/o raccoglierba.

- Accendere il motore con attenzione, in base alle istruzioni, e con i piedi ben lontani dalle lame.

- Non avviare la macchina stando di fronte all'apertura dello scarico.

- Non mettere le mani o i piedi in prossimità delle parti rotanti. Lasciare sempre libera l'apertura di scarico.

• Non trasportare la macchina mentre è collegata alla fonte di alimentazione.

- Fermare la macchina e rimuovere la chiave di sicurezza e le batterie. Assicurarsi che tutte le parti in movimento si siano completamente fermate:

–Ogni volta che si lascia la macchina

-Prima di disostruire o sbloccare i canali

-Prima di controllare, pulire o mettere in funzione la macchina

- Dopo aver colpito un oggetto estraneo. Ispezionare la macchina per verificare la presenza di eventuali danni e riparare prima di riavviare e utilizzare.

Se la macchina inizia a vibrare in modo anomalo (controllare immediatamente)

-Individuare i danni

–Sostituire o riparare le parti danneggiate

-Controllare e stringere le parti allentate

Manutenzione e conservazione

- Tenere ben avvitati tutti i dadi, i bulloni e le viti per essere sicuri che la macchina sia in buone condizioni di funzionamento.

- Controllare frequentemente l'usura e il deterioramento del raccoglierba.

- Fare attenzione durante la regolazione della macchina per evitare l'intrappolamento delle dita tra le lame in movimento e le parti fisse della macchina.

- Lasciare sempre che la macchina si raffreddi prima di riporla.

- Durante la manutenzione delle lame, anche se l'alimentazione è staccata, le lame potrebbero ancora essere in movimento.

- Sostituire le parti usurate o danneggiate per sicurezza. Utilizzare solo ricambi e accessori originali.

SICUREZZA E GESTIONE

Smaltimento del prodotto

SMALTIMENTO CORRETTO DEL PRODOTTO

I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Riciclare nelle apposite strutture. Rivolgersi al proprio ente locale o al rivenditore per i consigli sullo smaltimento. La batteria contiene materiale pericoloso per l'uomo e per l'ambiente. Deve essere rimossa e smaltita separatamente in una struttura che accetti batterie agli ioni di litio.

Consultare il manuale Batteria & Caricabatterie Briggs & Stratton 18V per ulteriori informazioni relative allo smaltimento della batteria e del caricabatterie.

SMALTIMENTO CORRETTO DELL'IMBALLAGGIO

La confezione è composta da cartone e plastica rispettivamente contrassegnati per il corretto smaltimento. Rendere questi materiali disponibili per lo smaltimento.

Informazioni circa i rischi residui che permangono nonostante le misure di sicurezza, salvaguardia e protezione adottate.

Contatto di emergenza

Nel raro caso in cui una batteria fosse danneggiata o il contenuto fuoriuscisse o entrasse in contatto con la pelle, gli occhi o venisse ingerito, seguire le istruzioni di primo soccorso contenute nel manuale della batteria e del caricatore. Richiedere subito ulteriore assistenza medica.

PROCEDURE DI ASSEMBLAGGIO

Disassemblaggio

Questo prodotto richiede il montaggio.

• Rimuovere accuratamente il prodotto e tutti gli accessori dalla scatola. Assicurarsi che tutti i pezzi elencati nella lista siano inclusi. Fare riferimento alla pagina 3.
• Non gettare l'imballaggio fino a quando non si è sicuri che il prodotto funziona correttamente.

ATTENZIONE

Non tentare di modificare questo prodotto o creare accessori non consigliati per l'uso con questo prodotto. Qualsiasi alterazione o modifica è considerata uso improprio e può provocare pericoli e possibili lesioni personali gravi.

Non inserire la chiave fino a quando il montaggio è completo e si è pronti a utilizzare la macchina.

PROCEDURE DI ASSEMBLAGGIO

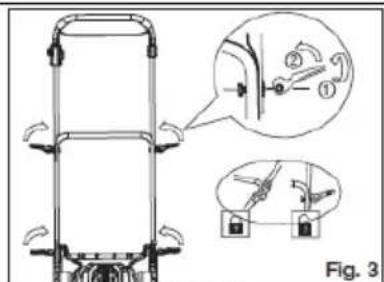

Disassemblaggio e regolazione delle maniglie

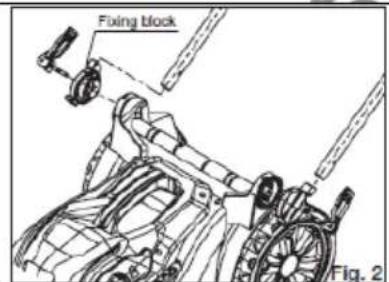

NOTA: fare riferimento alla Figura 2 e 3.

• Assicurarsi che le batterie e la chiave di sicurezza siano state rimosse dalla falciatrice prima di iniziare il montaggio.
• Far scorrere i due blocchi di fissaggio alla fine della maniglia inferiore.
• Inserire il blocco della maniglia inferiore nel tubo e sul supporto. Avvitare il bullone e stringerlo per fissare la maniglia inferiore.
• Montare insieme la maniglia superiore e la maniglia inferiore con il cam-lock. Si può ruotare e rilasciare il blocco per regolare la tenuta del blocco.

Fixing block Fig. 2

Fig. 3

ATTENZIONE

Non utilizzare se le maniglie non sono correttamente montate.

Fare attenzione ad evitare punti di pinzatura quando si piegano le maniglic.

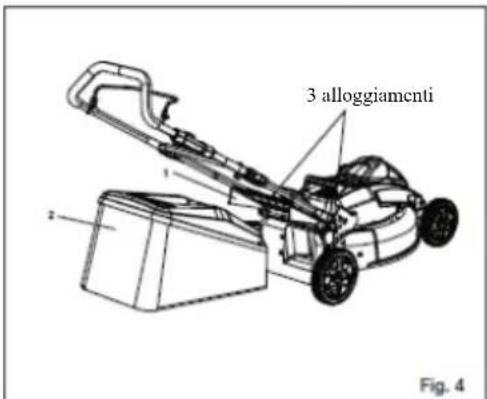

Installazione del raccoglierba

NOTA: fare riferimento alla figura 4 (l'immagine visualizzata può differire dal modello reale).

• Assicurarsi che la batteria e la chiave di sicurezza siano state rimosse dalla falciatrice prima di iniziare il montaggio.
• Sollevare l'aletta posteriore.
• Sollevare il raccoglierba dalla maniglia e posizionarlo sotto lo sportello posteriore in modo che
• i ganci sul telaio del raccoglierba alloggino nelle fessure della staffa della maniglia.
• Rilasciare lo sportello posteriore delicatamente.
• Se installato correttamente, i ganci del raccoglierba resteranno nelle fessure della staffa della maniglia in maniera salda.

ATTENZIONE

Sostituire sempre i raccoglierba usurati o danneggiati.

Non utilizzare se il raccoglierba non è correttamente montato.

Non tenere aperto lo sportello quando la macchina è in funzione.

3 alloggiamenti Fig. 4

PROCEDURE DI ASSEMBLAGGIO

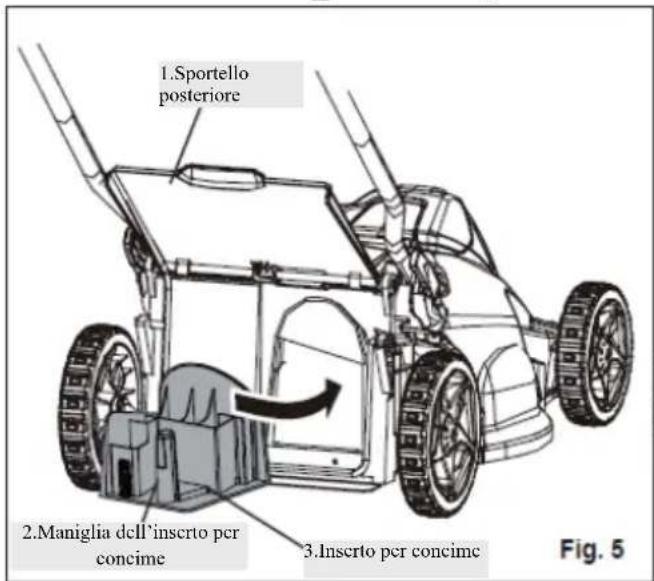

Installazione e rimozione dell'inserto per concimare

NOTA: non incluso in tutti i modelli.

NOTA: fare riferimento alla figura 5 (l'immagine mostrata potrebbe differire dal modello reale).

• Assicurarsi che la batteria e la chiave di sicurezza siano state rimosse dal tosaerba prima di iniziarne il montaggio.
• Per rimuovere l'inserto per concime, sollevare lo sportello posteriore. (1).
• Afferrare la maniglia (2) dell'inserto concimatore e spingerlo utilizzando la maniglia.
  • L'inserto concimatore (3) è inserito in un angolo, quindi rimuoverlo potrebbe richiedere un po' di forza.
  •L'inserto concimatore va rimosso per montare il raccoglierba.
  •L'inserto concimatore ya reinstallato quando viene rimosso il raccoglierba.

1.Sportello posteriore 2.Maniglia dell'inserto per concime 3.Inscrito per concime Fig. 5

ATTENZIONE

Non permettere che lo sportello posteriore sbatta, chiuderlo sempre con delicatezza per evitare danni. Sostituire sempre il deflettore posteriore e l'inserto concimatore se danneggiati.

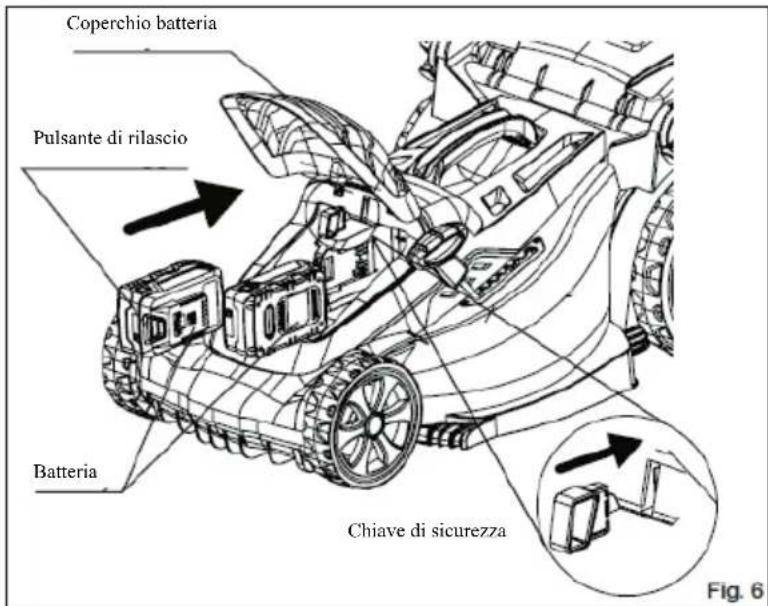

Installazione della batteria

NOTA: fare riferimento alla figura 6.

• Sollevare e tenere sollevato il coperchio del vano batteria.
• Posizionare la batteria nella falciatrice. Allineare le guide sporgenti della batteria con le scanalature del vano batteria.
• Assicurarsi che l'aggancio sul fondo della batteria faccia uno scatto e che la batteria sia completamente posizionata (farà un click una volta a posto) e ben agganciata alla falciatrice prima di imiziare ad utilizzarla.
  •Inserire la chiave di sicurezza.
• Se la macchina non va usata immediatamente, non inserire la chiave di sicurezza.
  • Chiudere il coperchio della batteria con delicatezza per evitare danni.

PROCEDURE DI ASSEMBLAGGIO

Coperchio batteria Pulsante di rilascio Batteria Chiave di sicurezza Fig. 6

ATTENZIONE

Non inserire alcun oggetto nel vano batteria diverso dalla batteria fornita.

Non forzare la batteria. Dovrebbe scivolare agevolmente se inserita o rilasciata correttamente.

Rimozione della batteria

NOTA: fare riferimento alla figura 6.

• Rilasciare la staffa per fermare il macchinario.
  •Rimuovere la chiave di sicurezza.
• Premere e tenere premuto il pulsante di rilascio batteria nella parte inferiore della batteria.
  • Far scorrere verso l'esterno per rimuovere la batteria dal Prodotto.

ISTRUZIONI OPERATIVE

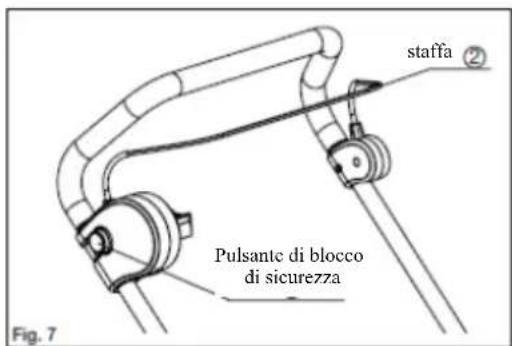

Accensione e arresto

NOTA: per il funzionamento del prodotto sono necessarie due batterie completamente cariche. NOTA: fare riferimento alle figure 6 e 7.

Per ACCENDERE la falciatrice:

• Aprire il coperchio della batteria e inserire la chiave di sicurezza nell'alloggiamento. (Vedere fig. 6)
• Premere e tenere premuto il pulsante di blocco di sicurezza (1). (Vedere Fig. 7)
• Tirare la staffa verso l'alto (2) per far sì che la maniglia attivi la falciatrice e rilasciare il pulsante della chiave di sicurezza con i piedi ben lontani dalle lame.

Per ARRESTARE la falciatrice:

•Rilasciare la staffa.
- Attendere che la falciatrice si fermi completamente, quindi rimuovere la chiave di sicurezza.

Se la falciatrice non si ferma, o in caso di emergenza, rimuovere la batteria.

Staffa Pulsante di blocco di sicurezza Fig. 7

ISTRUZIONI OPERATIVE

SOFT START

Questa falciatrice è dotata della funzione "soft-start". Quando si accende, la falciatrice impiegherà circa 3 secondi per raggiungere la massima velocità. Se la falciatrice non si avvia subito: rimuovere la batteria e controllare sotto il piatto di falciatura per assicurarsi che non vi sia nulla che ostruisca le lame e che le stesse possano ruotare liberamente. Anche una piccola quantità di erba potrebbe impedire alla funzione soft-start di far partire la falciatrice.

ATTENZIONE

Non tentare di ignorare il funzionamento del pulsante di blocco di sicurezza o della leva della staffa, non legare o bloccare la staffa.

Non lasciare incustodita la falciatrice.

Indicatore della capacità della batteria

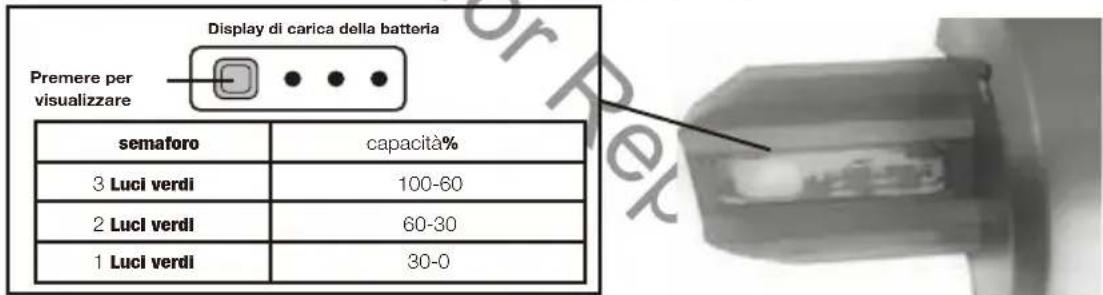

Controllo della capacità della batteria:

Premere il pulsante indicatore di capacità della batteria (BCI) situato sulla batteria. Le luci si accenderanno in base al livello di capacità delle batterie. Vedi la tabella qui sotto:

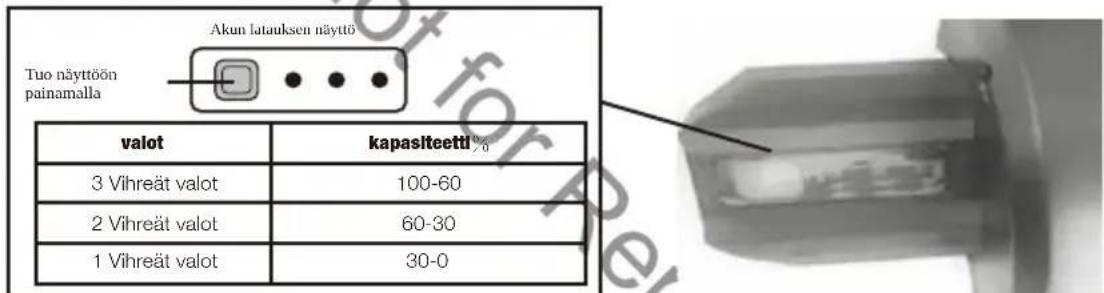

Display di carica della batteria Premere per visualizzare semaforo capacità% 3 Luci verdi 100-60 2 Luci verdi 60-30 1 Luci verdi 30-0

NOTA: fare riferimento alla singola batteria per la percentuale esatta della capacità di carica.

Regolazione dell'altezza del taglio

NOTA: fare riferimento alla figura 8.

NOTA: La posizione e l'aspetto della leva di regolazione dell'altezza possono cambiare in base al modello.

Prima di utilizzare la falciatrice per la prima volta, alzare la posizione di taglio all'altezza più adatta al prato.

Per regolare l'altezza della lama:

Per REGOLARE l'altezza della lama, afferrare la leva di regolazione, spingere a lato e poi muoverla in avanti (1).

Per ABBASSARE o ALZARE l'altezza della lama, muovere la leva come mostrato nella figura 8. L'altezza della falciatrice può essere abbassata muovendo la leva in avanti e alzata muovendola all'indietro (2).

leva ① ② Fig. 8

ATTENZIONE

Non regolare l'altezza mentre la falciatrice è in funzione.

ISTRUZIONI OPERATIVE

Guida di impostazione rapida

Più alta Più bassa Erba alta, pesante e spessa Erba bassa, leggera e sottile veloce lento 3° taglio 2° taglio Lento in condizioni pesanti

1 - PRONTI

• Rimuovere batteria e chiave di sicurezza
• Controllare se l'erba è alta o spessa
• Controllare che il raccoglierba e il piatto siano vuoti e liberi da erba.
• Controllare che la batteria sia completamente carica
  *Non regolare la falciatrice con la batteria o la chiave inserita.
  √Rimuovere la batteria e la chiave prima di regolare la falciatrice.
  ×Non tagliare quando il raccoglierba è pieno o se il canale è bloccato.
  √Svuotare il raccoglierba prima della falciatura.

2 - PARTENZA

• Aumentare l'altezza di taglio per erba alta o grossa
• Pulire il raccoglierba e il piatto dall'erba tagliata
  •Spingere la falciatrice più lentamente in caso di erba spessa

×Non tagliare crba bassa, spessa o bagnata.

√ Regolare per tagliare più in alto nel prato incolto.
×Non forzare la falciatrice attraverso il prato spesso.
√ Rallentare se l'erba diventa più spessa.

3 - VIA!

• Inserire batteria e chiave di sicurezza
  • Provare a tagliare l'erba all'altezza selezionata
• Aumentare l'altezza e tagliare l'erba più frequentemente se l'erba è spessa.
• Se la protezione di carico blocca la falciatrice, ripetere i passi 1,2,3 aumentando l'altezza, spingendo più lentamente o eliminando l'erba dal raccoglierba e dal piatto.
• Quando si falcia, se lo sportello dell'indicatore del raccoglierba è abbassato, il raccoglierba è pieno.
  ×Non continuare a falciare se la falciatrice si spegne spesso.
  √ Evitare frequenti interruzioni della protezione dal carico.
  ×Non continuare se la batteria si surriscalda.
  √Lasciare raffreddare la batteria se è attivata la protezione termica della batteria.

La falciatrice ha una tecnologia di ricarica incorporata. In certe condizioni la falciatrice potrebbe resettarsi grazie alla caratteristica di PROTEZIONE DAL CARICO*

Evitare sovraccarichi frequenti della falciatrice, poiché ciò potrebbe aumentare la temperatura della batteria e attivare la protezione termica. La protezione termica implica che la macchina riposi a sufficienza per raffreddarsi.

ISTRUZIONI OPERATIVE

Suggerimenti per la falciatura

Una lama affilata migliorerà notevolmente le prestazioni della falciatrice, soprattutto quando si taglia erba alta. Assicurarsi di controllare la lama e di sostituirla almeno una volta all'anno, come descritto nella sezione Manutenzione.

• Verificare che il prato non contenga pietre, bastoncini, fili e altri oggetti che potrebbero danneggiare le lame o il motore. Questi oggetti potrebbero essere accidentalmente lanciati dalla falciatrice in ogni direzione e possono causare gravi danni all'operatore e a terzi. Per evitare scosse elettriche, non utilizzare il tosaerba in condizioni di umidità o di bagnato.
• Quando si taglia crba troppo spessa, ridurre la velocità per permettere un taglio più efficace e un adatto scarico dei ritagli.

ATTENZIONE

La falciatrice è dotata di un dispositivo di sovraccarico di corrente. In condizioni gravose la falciatrice può essere spenta (o "bloccata"), ad esempio in caso di prati alti, spessi o umidi o alcuni tipi di crba. In tal caso, aumentare l'altezza di taglio al fine di ridurre il carico o lo sforzo della falciatrice.

Falciare le pendenze trasversalmente, mai su e giù.

Prestare la massima attenzione quando si cambia direzione in pendenza. Non falciare pendenze eccessivamente ripide, assicurarsi sempre di tenere i piedi in posizione salda sulle pendenze.

Suggerimenti per la concimazione

• Impostare il taglio più alto della falciatrice quando si taglia su un terreno irregolare o erba alta.
• Per una concimazione efficace, non tagliare l'erba bagnata, perché essa tende ad appiccicarsi al di sotto del piatto, impedendo una corretta distribuzione dei ritagli d'erba. Erba fresca o spessa potrebbero richiedere un taglio più stretto. La velocità andrebbe regolata in base alle condizioni del prato. Se la falciatura è stata rimandata e l'erba è cresciuta più di 10 cm, falciare il prato due volte in modo da ridurre l'altezza dell'erba fino a un massimo di 8.3 cm.
• Camminare a passo costante Sovrapporre le file di taglio. Non lasciare che l'erba diventi troppo alta.Se l'erba diventa troppo alta, iniziare dalla posizione di taglio più alta e lavorare fino all'altezza di taglio desiderata.

MANUTENZIONE E CURA

Svuotamento del raccoglierba

NOTA: fare riferimento alla figura 9 (l'immagine mostrata potrebbe differire dal modello reale).

• Spegnere la falciatrice, lasciare che le lame si fermino completamente e rimuovere la batteria e la chiave di sicurezza.
  •Sollevare lo sportello posteriore.
• Sollevare il raccoglierba dalla maniglia per rimuoverlo dalla falciatrice
  •Svuotare dai ritagli d'erba
• Sollevare lo sportello posteriore e reinstallare il raccoglierba come descritto precedentemente in questo manuale.

• Controllare frequentemente il raccoglierba e sostituirlo se è consumato o danneggiato.
  • Non conservare l'erba nel raccoglierba. Svuotare sempre dopo l'uso.
  •Non utilizzare il raccoglierba per scopi diversi dalla raccolta di erba.
  • Non falciare o raccogliere materiali caldi, cenere o resti di falò o materiali da combustione.
  •Lasciare asciugare la borsa se umida.

Sostituzione della batteria

ATTENZIONE

Non smaltire mai la batteria nel fuoco o nei normali rifiuti domestici.

Fare riferimento al manuale di istruzioni per batteria e caricabatteria per ulteriori informazioni relative alla sicurezza e allo smaltimento di batteria e caricabatterie.

MANUTENZIONE E CURA

Sostituzione della barra falciante

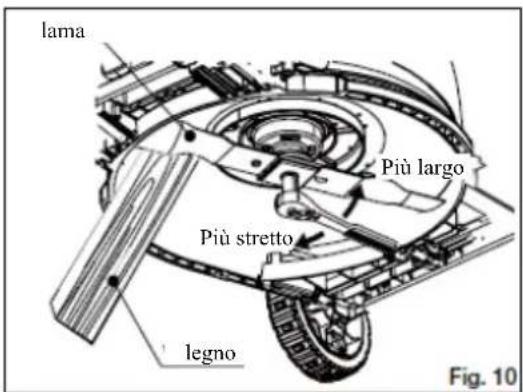

NOTA: fare riferimento a Fig.10, Fig.11 e Fig.12.

lama Più largo Più stretto legno Fig. 10

Proteggere sempre le mani indossando dei guanti robusti c/o avvolgendo le parti taglienti delle lame con stracci o altro materiale protettivo quando si effettua la manutenzione delle lame. Il contatto con le lame può causare gravi lesioni personali.

NOTA: Utilizzare solo ricambi originali, prodotti e garantiti da Murray. Pretenderlo dal distributore. Le istruzioni dettagliate di montaggio sono stampate sulle confezioni delle lame originali Murray. L'uso di lame non originali può invalidare la garanzia e causare danni o lesioni.

ATTENZIONE

Non usare mai la falciatrice senza lame o con lame danneggiate.

ATTENZIONE

Non modificare mai le lame o il sistema di taglio.

Sostituzione della barra falciante (continuo)

NOTA: controllare spesso tutti gli elementi di fissaggio, assicurarsi sempre che la falciatrice sia in condizioni di funzionamento sicure. Utilizzare esclusivamente lame di ricambio originali Murray. Sostituire le lame usurate o danneggiate e i bulloni per preservarne il funzionamento.

1. Arrestare la falciatrice e lasciare che la lama si fermi completamente.
2. Rimuovere la batteria e la chiave di sicurezza.
3. Girare la falciatrice su un fianco.
4. Incastrare un pezzo di legno tra le lame e il piatto della falciatrice per impedire alle rame di ruotare (fare riferimento alla figura 10).
5. Allentare il bullone della lama ruotandolo in senso antiorario (visto dal fondo della falciatrice) utilizzando un chiave inglese o una chiave a bussola (non fornite).

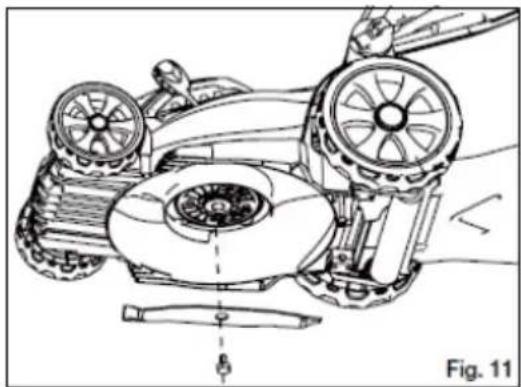

6. Rimuovere il bullone della lama e la lama (fare riferimento a Fig.11).

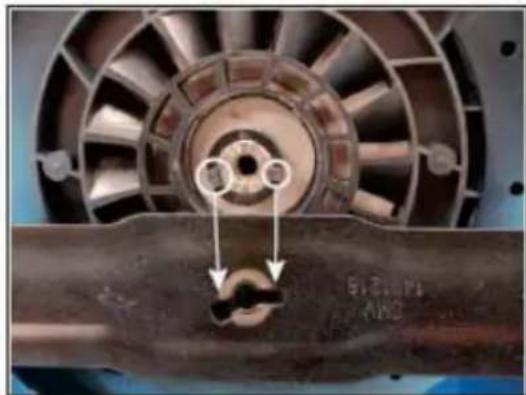

7. Per installare la lama posizionare le due staffe negli incavi dell'asse. Questi sono cerchiati nella figura 12(a). Allineare la lama con queste due staffe.
8. Installare attentamente la lama sull'asse. La lama deve incastrarsi in queste due staffe. Assicurarsi che non ci sia spazio vuoto. Fare riferimento alla Fig.12 (b).
9. Avvitare il bullone della lama e stringerlo per fissarla. La coppia consigliata è 12-16 Nm.

Pulizia

ATTENZIONE

Per impedire gravi danni personali rimuovere la batteria e la chiave di sicurezza dalla falciatrice prima di regolarla, pulirla o rimuovere i detriti.

La parte inferiore del piatto della falciatrice andrebbe pulita dopo ogni uso, perché i resti di erba, le foglie e altri detriti si accumulano causando ruggine e corrosione. Rimuovere qualunque accumulo di erba e foglie sulla copertura del motore o intorno ad esso. Se i detriti si accumulano al disotto della falciatrice durante l'uso, spegnere il motore, rimuovere la batteria e poi inclinare in avanti o di lato e raschiarli usando uno strumento adatto.

• Pulire l'unità usando un panno umido con un detergente delicato.
• Non immergere la falciatrice né le sue parti in acqua.
• L'umidità può causare pericolo di folgorazione. Eliminare qualsiasi tipo di umidità con un panno morbido e asciutto e assicurarsi che la macchina sia asciutta prima di sostituire la batteria e la chiave.
• Utilizzare una piccola spazzola o un'aspirapolvere per pulire le ventole del prodotto.
  ■Tenere le prese d'aria libere.

Non utilizzare solventi, detergenti aggressivi, oli aromatici come pino e limone quando si puliscono le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o corrodere le componenti in plastica e ciò può causare danni personali.

MANUTENZIONE E CURA

Conservazione

Per preparare la macchina alla conservazione, andrebbero effettuate le seguenti azioni:

- Pulire la macchina come descritto nella precedente sezione.

• Ispezionare la lama e sostituirla o affilarla se necessario (fare riferimento alla sezione manutenzione)
• Conservare la falciatrice in un luogo pulito e asciutto. Non conservare in prossimità di materiali corrosivi, come fertilizzanti o carburanti.
• Conservare la falciatrice in un luogo chiuso, fresco e asciutto, lontano dalla portata dei bambini.

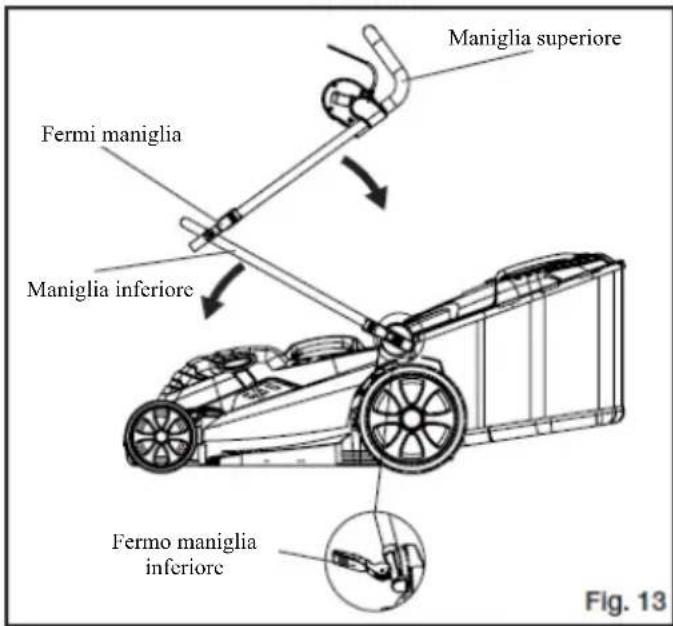

La maniglia può essere ripiegata completamente per riporla. (Vedi Figura 13)

• Rilasciare i fermi della maniglia sui lati della maniglia per sbloccarla, e ripiegare la maniglia superiore verso il basso.
• Rilasciare i fermi inferiori della maniglia per sbloccare e sganciare le camme dalla staffa di montaggio.
• Piegare la maniglia inferiore in avanti. Assicurarsi di non piegare o stropicciare il cavo di alimentazione.

- Rimuovere la batteria e conservarla in un luogo fresco e asciutto.

Maniglia superiore Fermi maniglia Maniglia inferiore Fermo maniglia inferiore Fig. 13

Assistenza

L'assistenza richiede estrema cura e competenza e dovrebbe essere eseguita solo da personale tecnico specializzato. Per assistenza suggeriamo di restituire il prodotto al centro assistenza autorizzato più vicino. Per la manutenzione, usare solo ricambi originali.

• Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
  • Per ridurre il rischio di incendio, tenere il motore lontano da erba, foglie e detriti.
• Controllare frequentemente che i bulloni di lame e motori siano correttamente avvitati. Controllare visivamente che la lama non sia danneggiata (ad es., Piegata, incrinata o logora).
• Per una performance migliore e più sicura, conservare con cura la falciatrice. Mantenere la lama della falciatrice pulita e affilata. Le lame della falciatrice sono affiliate e possono tagliare. Avvolgere le lame o indossare guanti e usare un'attenzione maggiore quando si effettuano riparazioni.
• Mantenere stretti tutti i bulloni, le viti e i dadi per garantire che l'attrezzatura sia in condizioni di funzionamento sicure.

MANUTENZIONE E CURA

Assistenza (continuo)

- Mai manomettere i dispositivi di sicurezza. Controllarli regolarmente per un corretto funzionamento. NOTA: fare riferimento alla scheda di garanzia fornita con il prodotto per ulteriori dettagli di contatto.

ATTENZIONE

Non versare in alcun modo fluidi, benzina, prodotti a base di petrolio, oli ecc. facendoli entrare in contatto con le componenti in plastica. I prodotti chimici possono danneggiare, indebolire o corrodere la plastica e ciò può comportare gravi lesioni personali.

ATTENZIONE

Non lubrificare nessuna parte delle ruote. La lubrificazione può causare che le parti delle ruote si guastino durante l'uso e ciò potrebbe comportare gravi danni personali all'operatore e/o alla falciatrice o ad altri oggetti.

Tabella di manutenzione

Fare riferimento alla seguente tabella per la manutenzione.		Prima dell'uso	Dopo l'uso	Ricarica	Settimanalm ente	Mensilmente	Se difettoso	Se danneggiato	Come richiesto
Caratteristiche	Requisiti
Taglia erba Ispezione visiva Batteria	Controllare il funzionamento e i danni.	••	•	•
Sistema di taglio (lame)	Ispezionare e controllare il montaggio Sostituzione	•					•	•
Sportellino posteriore	Ispezionare e controllare il montaggio	•							•
Telaio	Controllare l'accumulo di erba Pulizia Sostituzione	•		••				•
Tutta la viteria accessibile	Controllare Serrare nuovamente								•
Bulloni di montaggio del motore	Controllare e riserrare					•
Inserto per concime (se disponibile)	Ispezionare e controllare il montaggio	•							•
Raccoglierba	Controllare Pulire Sostituire	•	•					•

RISOLUZIONE DEI PROBLEMI

Risoluzione dei problemi

PROBLEMA POSSIBILE CAUSA SOLUZIONE
La falciatrice non parte.	La batteria non è carica.La chiave di sicurezza è difettosa.Erba avvolta sulle lame,raccoglierba inceppato.La batteria non è montata correttamente.La batteria potrebbe richiedere assistenza o sostituzione.La chiave di sicurezza non è installata.	Caricare la batteria.Sostituire la chiave di sicurezza.Rimuovere la batteria, controllare sotto il piatto e il raccoglierba se c'è erba intasata.Controllare il montaggio della batteria, assicurarsi che la linguetta sia inserita correttamente.Sostituire la batteria.Inserire la chiave di sicurezza.
La falciatrice taglia l'erba in modo non uniforme.	Il prato è ruvido o irregolare.L'altezza di taglio non è impostata correttamente.	Controllare l'arca di taglio.Aumentare / diminuire l'altezza di taglio.
La falciatrice non trita correttamente.	I residui di erba bagnata si attaccano alla parte inferiore del piatto.L'inserto per il concime manca.	Attendere che l'erba si asciughi prima di falciare.Installare l'inserto per il concime.
La falciatrice è difficile da spingere.	L'erba è troppo alta, o l'altezza di taglio è troppo bassa.La parte posteriore dell'alloggiamento della falciatrice e la lama si trascinano nell'erba folta.	Aumentare l'altezza di taglio.Svuotare il raccoglierba.
La falciatrice è eccessivamente rumorosa e vibra.	L'asse del motore è piegato. La lama è sbilanciata.	Arrestare il motore e controllare l'eventuale presenza di danni.Riparare prima di riavviare. Se la vibrazione persiste, contattare il centro di assistenza autorizzato .
La falciatrice si spegne ("blocca") quando si taglia l'erba.	La lama della falciatrice è sovraccaricata a causa delle condizioni di taglio, ad esempio erba lunga, spessa, umida o di tipo erba.Il raccoglierba della falciatrice è pieno / L'uscita è bloccata / ostruita erba sotto il piatto	Arrestare il motore, aumentare l'altezza di taglio e provare a tagliare di nuovo.Attendere che l'erba si asciughi e riprovare.Svuotare la sacca di raccolta e liberare l'apertura del ricevitore, pulire sotto il piatto, aumentare l'altezza e provare ancora.

RISOLUZIONE DEI PROBLEMI

Specifiche tecniche

Specifiche del prodotto
Descrizione	Falciatrice da giardino Twin 18V 37cm Falciatrice da giardino Twin 18V 44cm
Tipo di piatto Plastica Plastica
Dimensione del piatto 39 centimetri 46 centimetri
Dimensione della ruota anteriore 165 millimetri 165 millimetri
Dimensione della ruota posteriore 250 millimetri 250 millimetri
Cuscinetto ruota Boccola di metallo Boccola di metallo
Materiale del raccoglierba Ibrido (tessuto + plastica) Ibrido (tessuto + plastica)
Capacità	40L	50L
Concimatore Non disponibile Non disponibile
Spinta / semovente Spinta	Spinta
Tipo di lama	barra falciente barra falciente
Maniglia	Ergonomico	ergonomico
Posizioni di regolazione dell'altezza	7	7
Gamma di regolazione dell'altezza	25-75mm	25-75mm
Tipo di motore (senza spazzole / spazzolato)	senza spazzole	senza spazzole
Specifiche del motore	102/25 - 36 V CC	102/25 - 36 V CC
Diametro albero motore	17 millimetri	17 millimetri
Peso del prodotto (senza batteria)	12,5 kg	14 kg
Avvio sistema	soft-start	soft-start
Meccanismi di sicurezza	si 20°	sì 30°
Velocità massima del motore	3500	3700
Velocità del motore	3200	3400
Livello di pressione sonora	Lpa:78dB(A), K:3dB(A)	L pa : 78,1 dB (A), K: 3d B (A)
Livello di potenza sonora (misurato)	Lwa:92dB(A)	L wa: 93dB (A)
Livello di potenza sonora (garantito)	Lwa:94dB(A)	L wa: 95dB (A)
Valore totale di vibrazione (max)	ah:3.12m/s2, k:1.5m/s2	a h : 3,75 m / s2, K: 1,5 m / s2

Prestare attenzione:

• Che il valore di vibrazione totale sia stato misurato con un metodo di misurazione standard e che possa essere usato per comparare uno strumento con un altro;
• Che il valore di vibrazione totale potrebbe essere usato anche in una valutazione di esposizione preliminare;
• Che l'emissione delle vibrazioni durante l'uso dello strumento può differire dal valore totale dichiarato in base ai modi in cui lo strumento viene usato; e
• al bisogno di identificare le misure di sicurezza per proteggere l'operatore, che sono basate su una stima di esposizione nelle condizioni reali d'uso (prendendo in considerazione tutte le parti del ciclo produttivo come i tempi in cui lo strumento viene tenuto spento e quando funziona a vuoto oltre al tempo di falciatura).

BELANGRIJKE INFORMATIE

Details

•Hodati, nikada pokrenuti.

•Kosite preko obronaka, nikad gore i dolje.

- Budite izuzetno oprezni kada mijenjate smjera na padinama.

•Nemojte kositi pretjerano strme padine.

- Budite iznimno oprezni kod vožnje unatrag ili povlačenja stroja prema vama.

- Zaustavite nož(evi) ako stroj mora biti nagnut za transport kada se prelazi preko površina koje nisu trave i prilikom transporta stroja do i od područja koje se koristi.

Katso alla oleva kaavio:
