BRUGSANVISNING IQ18WM37 MURRAY

parallelt med bakken som den rulles på. Alle fire hjulene skal røre bakken mens du klipper.

MERK: Maskinen må aldri betjenes med hjulene fra bakken, den må ikke trekkes eller

Skal IKKE kastes med husholdningsartikler.

Bytt ut skadede eller ulæselige etiketter.

Operasjon

- før du fjerner blokkeringer eller ujevn rytme,

Slik starter du slåmaskinen:

Slik stopper du slåmaskinen:

Fjern batteriet og nøkkelen før du justerer klipperen.

Ikke kutt när oppsamleren er full eller hvis rennen er blokkert.

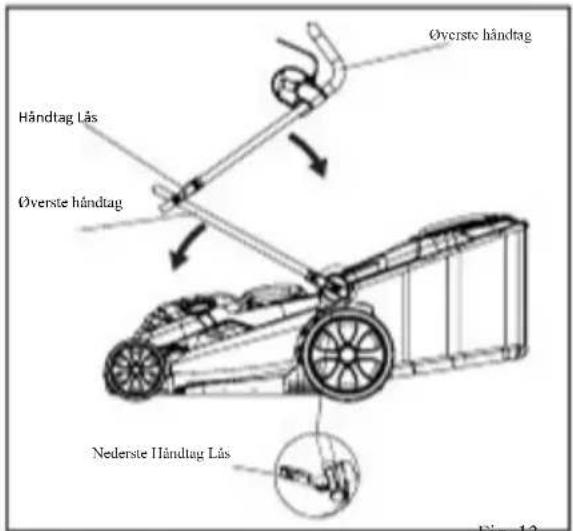

Óvre håndtak Íhåndtakslás Óvre håndtak Nedre håndtaks lás Fig. 13

Service

• Gå, spring aldrig.

Tak, og tillykke med købet på dit Murray-produkt.

Hos Murray er vi stolte af kvaliteten og udførelse af alle vores produkter.

Denne brugsanvisning vil hjælpe med samlingen, sikker drift og vedligeholdelse af dit produkt.

Forsøg ikke at betjene dette produkt, før du grundigt har læst og forstået alle instruktioner, sikkerhedsregler m.m. i denne oveitholdelse kårnsultere i med ulykker elektrisk stød, brand og/eller alvorlig personskade.

BRUGSVEJLEDNING

Dette produkt er kun beregnet til husholdningsbrug.

Dette produkt er ikke beregnet til børskæring eller kommerciel brug.

Brug ikke produktet til andre opgaver, inden det er beregnet til.

ADVARSEL!

Gennemlæs burger- vejledningen inden du tager maskinen I brug.

Brug øjne - og hørerværn, der lever op til sikkerhedsstandarder.

Brug robust, skridsikkert fodtøj.

Brug sikkerhedshandsker.

Brug ikke maskinen under våde forhold, beskyt maskinen fra regn og fugtig.

Pas på stenslag!

Sikre at omkringstående. Hold mindst 50' (15 m.) afstand og stop maskinen hvis nogen nærmer sig.

Hold væk fra varme og / eller åben ild.

Pas på elektrisk stød fare ved opladning.

Læs vejledningen før udførsel af enhver justering eller vedligeholdelsesarbejde.

Vent til at alle maskinens komponenter er holdt helt op med at kører før du fjern batteriet

Hold fødderhænderne væk fra Skærer område mens den er i drift.

Benyt aldrig planeklipperen med mindre skærme eller beholder er påsat.

Omgivelsestemperatur 40°C Max.

Undgå kontakt med vand.

Indholdsfortegnels

Funktioner og Definitioner

Funktioner og medfølgende tilbehør 269

Sikkerhed og Håndtering

Sikkerhedsforhold 270 Bortskaffelse af Produktet 272

Monteringsvejledning

Udpakning 272

Udfoldning og justering af håndtag 273

Installering af græsbeholderen 273

Justering af skærer højde 276

Hurtig opsætningsguide 276

Tips for græs slåning 278 278

Tips for bioklipning 278

Udtømning af græsopsamler 279

Udskiftning af batteri 279

Blade bar replacement 280

Rengøring 281

Opbevaring 282

Service 282

Fejlfinding

Vedligeholdelsesdiagram 283

Fejlfinding 284

Tekniske Specifikationer

Bioklipper (ikke tilgængelig med alle modeller)

Kaution

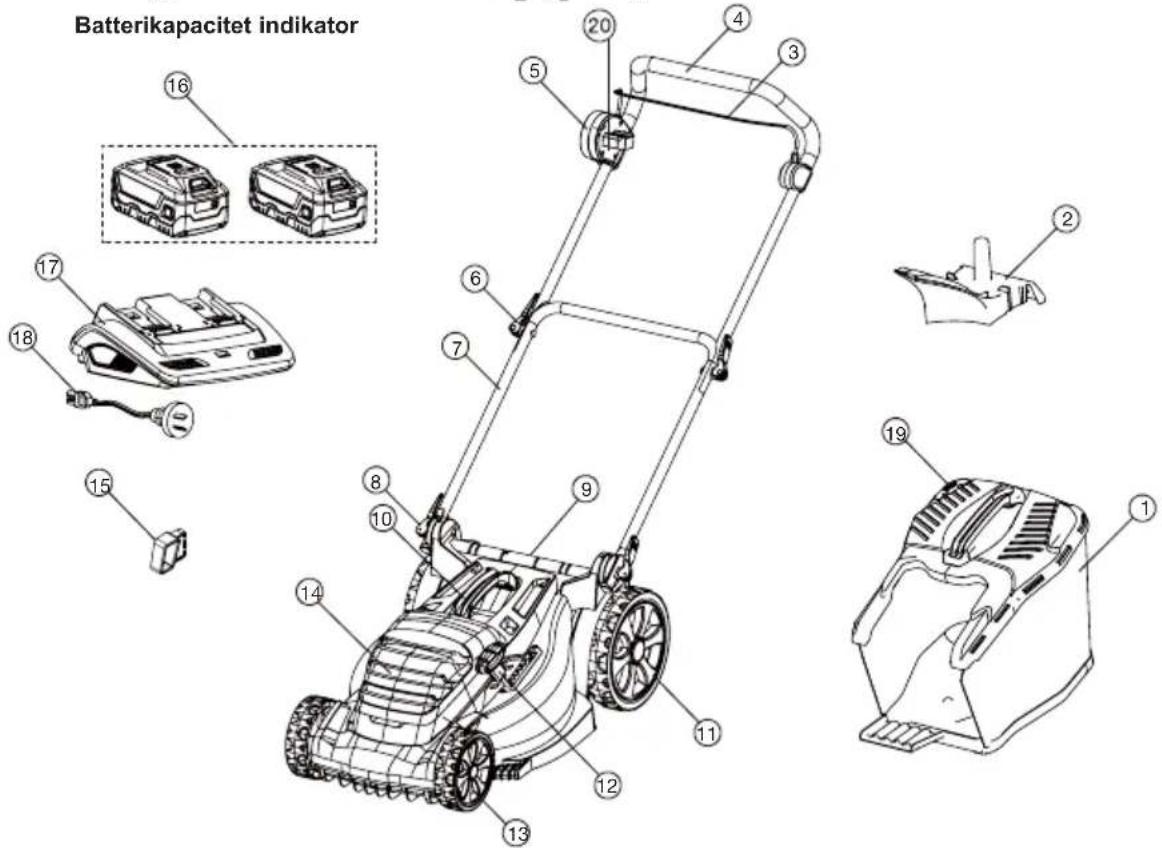

∅verste håndtag

Starter Control

Håndtag Cam Lock

Nedre håndtag

Nedre Håndtagläs

Bageste flap

Midter håndtag

Baghjul

Højdejustering (position kan variere på forskellige modeller)

Forhjul

Batterihus

Sikkerhedsnøgle

Litiumionbatteri x 2

Batterioplader

Opladningsledning

Græs Mængde Indikator

- Batteri og oplader Instruction / Safety Manual (ikke vist)

- Plæneklipper Instruktion / Sikkerheds Manual (ikke vist)

Batterikapacitet indikator

Batterikapacitet indikator 16 20 4 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 2 20 19 1

ADVARSEL

Brug ikke produktet, hvis der er nogen komponent mangler eller er beskadiget. Få manglende eller beskadiget komponenter repareret eller udskiftet først. 269

Generel Sikkerhed

- Opbevar denne vejledning på et sikkert sted for fremtidig reference, og konsulter det regelmæssigt. Sikre at andre brugere også læser denne vejledning og er opmærksomme på produktsikkerhedens risici.

- Maskinen må kun betjenes med et ægte Briggs & Stratton Lithium-ion batteri. Ved brug af batteridrevet maskine skal man altid følge sikkerhedsforanstaltningerne for at reducere risikoen for batterilækage og personskade.

- Alvorlig skade kan opstå som følge af, at maskinen trækkes over brugerens fod ved at han/hun glider eller snubler.

- I tilfælde af en tur eller et fald skal håndtaget straks løsnes. Hold ikke på maskinens håndtag og udvis kaution under en ulykke.

- Når du skal vende tilbage til maskinen, skal du først gøre det, når maskinen er holdt helt op med at kører og check altid omgivelserne for farer før du flytter rundt med den.

- Brug ikke maskinen under påvirkning af alkohol eller medicin.

- Vær opmærksom og brug ikke maskinen, når du er træt. Vær opmærksom på, hvad du er gør og sørg for, at andre også er opmærksomme på dine opgaver, inden du begynder.

- Sluk og fjern både batterier og sikkerhedsnøgle før du inspicerer, justerer, servicerer eller rengør maskinen.

- Sluk maskinen ved passage over grus indkørsler, gangbroer og veje.

- Hvis maskinen begynder at vibrere for højt, afbryd brugen, indtil maskinen er blevet inspiceret og vurderet. At få en maskine vurderet for vibrationer reducerer generelt risikoen for skade eller produktfejl.

- Tving ikke maskinen ud over dens naturlig skæreevne. Maskinen vil fungere bedre og mere sikkert hvis den får lov til at skære i det tempo, som det er klassificeret til.

- Brug ikke maskinen indendørs. Opbevar kun maskinen indendørs på et sikkert, tört sted der er utilgængeligt for børn.

- Vær forsigtig, når du nærmer dig blinde hjørner, døråbninger, buske, træer og andre genstande der kan dække dit udsyn og maskinens vei.

- Maskinen, må under ingen omstændigheder betjenes på en måde, der gør det muligt at udsætte klinker og bruge den kun med alle 4 hjul på jorden. Løft ikke eller bære maskinen under drift.

Håndtering

• Læs vejledningen omhyggeligt. Kendskab til betjening og korrekt brug af maskinen.

- Lad aldrig børn eller personer, der ikke er bekendt med disse instruktioner, bruge maskinen. Lokale regler kan begrænse operatørens alder.

- Brug aldrig maskinen, mens folk, især børn eller kæledyr er i nærheden.

- Husk, at operatøren eller brugeren er ansvarlig for ulykker eller farer, der opstår for andre mennesker eller deres eiendom.

Inden brug

- Brug altid have et robust fodtøj og lange bukser ved brug af maskinen. Lade være med at betjene maskinen, når den er barfodet eller iført åbne sandaler. Undgå at bære løst siddende tøj, og tøj med hængende snore eller bånd.

- Brug altid ansigtsmaske eller støvmaske, når du bruger maskinen i et støvet miljø.

- Inspicer det område, hvor maskinen skal bruges, og fjern alle objekter, som kan kom til at blive kastet af maskinen.

- Før du bruger maskinen, skal du altid inspicer den visuelt for at se, at bladet, knivbolten og knivmonteringen ikke er slidt op eller beskadiget. Udskift brugte eller beskadigede komponenter i sæt for at bevare balancen.

Udskift beskadigede eller ulæselige etiketter.

Brugsanvisning

- Maskinen må kun betjenes med et ægte Briggs & Stratton Lithium-ion batteri. Ved brug af batteridrevet maskine skal den grundlæggende sikkerhedsforanstaltning altid følges for at reducere risikoen for lækage batterier og personskade.

- Brug kun maskinen i dagslys eller i godt kunstigt lys.

- Undgå at betjene maskinen i vådt græs.

- Udvis ekstrem forsigtighed, när du skifter retning på skråninger.

- Klip ikke for meget stejle skråninger.

- Vær forsigtig med at vende eller trække maskinen mod dig.

- Stop kniv (erne), hvis maskinen skal vippes for transport ved passage af overflader bortset fra græs, og ved transport af maskinen til og fra det område, den skal anvendes.

- Brug aldrig maskinen med defekte beskyttelsesdele eller skærme eller uden sikkerhedsanordninger til Eksempel reflektor og / eller græssamler, på plads.

- Sæt motoren omhyggeligt efter instruktioner og med fødder godt væk fra kniven (e).

- Start ikke maskinen, när den står foran udløbsåbningen.

- Anbring ikke hænder eller fødder nær eller under roterende dele. Hold fri for udløbsåbningen på alle tidspunkter.

- Transporterer ikke maskinen, mens strømkilden kører.

- Stop maskinen, og fjern sikkerhedsnøglen og batteriet. Sørg for at alle bevægelige dele er ude af rotation

- inden du kontrollerer, rengør eller arbejder på maskinen,

- efter at have ramt en fremmed genstand Inspicer maskinen for beskadigelse og foretag reparationer inden genstart og betjening af maskinen.

Hvis maskinen begynder at vibrere unormalt (kontroller straks)

- inspicere for skade

- udskift eller reparér eventuelle beskadigede dele

- Kontrollér græsopsamleren for slitage eller nedsat funktion, ofte.

- Vær forsigtig ved justering af maskinen for at forhindre indgreb i fingrene mellem bevægelige knive og faste dele eller maskinen.

- Lad altid maskinen afkøle inden opbevaring

- Ved servicer indgreb af knivene skal du være opmærksom på, at selvom strømkilden er slukket, kan blade stadig flyttes.

- Udskift brugte eller beskadigede dele for øvet sikkerhed. Brug kun originale reservedele og tilbehør.

Bortskaffelse

KORREKT BORTSKAFFELSE AF PRODUKT

Elektroniske affaldsprodukter må ikke bortskaffes sammen med husholdningsaffald.

Vær venlig at kassere hvor faciliteter findes. Kontakt din lokale myndighed eller forhandler for genbrug råd. Batteriet indeholder materiale, der er farligt for dig og miljøet.

Det skal fjernes og bortskaffes separat på et anlæg, der accepterer Lithium-ion batterier.

Se Briggs & Stratton 18V batteri og oplader manual for yderligere information vedrørende bortskaffelse af batterier og opladere.

KORREKT BORTSKAFFELSE AF EMBALLAGE

Emballagen består af mærket pap og tilsvarende plastik der kan genanvendes. Placer dem genanvendelse på genbrugsstationen.

Kontakt ved nødstilfælde

I sjældne tilfælde er et batteri beskadiget, og noget af indholdet lækker eller kommer i kontakt med en persons hud, øjne eller indtages, følg førstehjælpsinstruktionerne inde i batteriet & oplader manual. Søg straks lægehjælp.

SAMLINGSPROEDURE

Udpakning

Dette produkt skal samles.

- Fjern forsigtigt produktet og eventuelt tilbehør fra kassen. Sørg for at alle varer opført i pakker listen er inkluderet. Se side 3.

- Kassér ikke emballagematerialet, før du har omhyggeligt inspiceret og sikret produktet er i korrekt driftstilstand.

ADVARSEL

Forsøg ikke at ændre på dette produkt eller fremstille tilbehør, der ikke anbefales til brug sammen med

dette produkt. Enhver sådan modifikation eller ændring er misbrug og kan resultere i farlige tilstande, der medfører alvorlig personskade.

Indsæt ikke nøglen, før montering er færdig, og du er klar til at betjene maskinen.

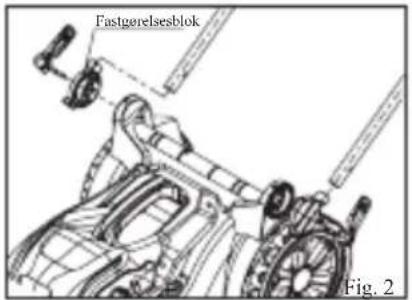

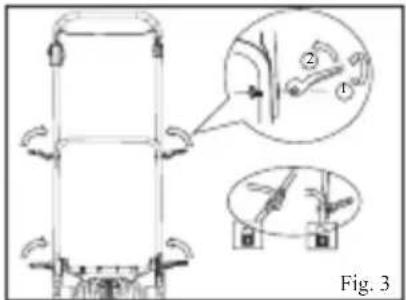

Udfoldning og justering af håndtage

• Sørg for, at batterier og sikkerhedsnøgle fjernes fra plæneklipperen, inden montering påbegyndes.
• Skub de to fastgørelsesblokke til slutningen af det nederste håndtag.
• Sæt det nedre håndtag lås i røret og fastgørelsesblokken. Skru bolten ind og klem den for at fastgøre det nederste håndtag.
• Monter det øverste håndtag og nedre håndtag sammen med håndtaget. Du kan dreje og løsne lås for at justere låsens tæthed.

Fastgørelsesblok Fig. 2

Fig. 3

! BEMÆRK

Betjen ikke, hvis håndtag ikke er installeret korrekt. Pas på at undgå klemning punkter ved foldning af håndtag.

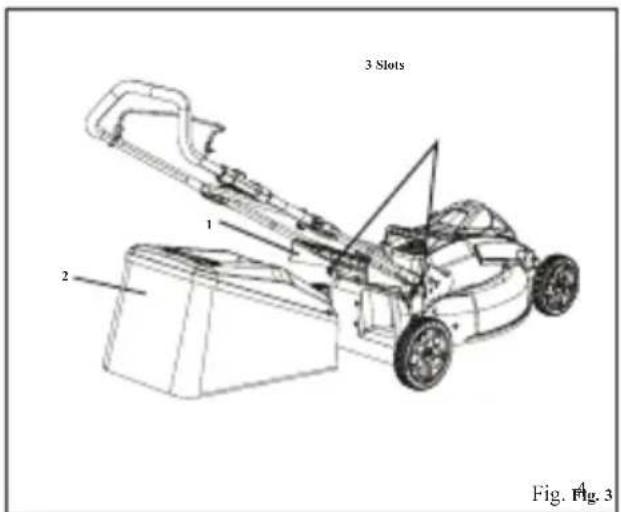

nstallering af græsfanger

BEMÆRK: Se figur 4 (Det viste billede kan afvige fra model).

• Sørg for, at batteri- og sikkerhedsnøgle fjernes fra plæneklipperen, inden du begynder at montere.
• Løft den bageste klap.
• Løft græsfangeren ved håndtaget og sæt den under den bageste klap, således at krogen på græsfangerrammen sættes i spalterne på håndtagets beslag.
• Løsn den bageste klap forsigtigt.

- Når korrekt installeret, er krogen på græsfangeren hviler sikkert i spalterne på håndtagets beslag.

ADVARSEL

Udskift altid beskadigede eller slidte græsfangere.

Må ikke betjenes, hvis opsamleren er forkert installeret.

Hold ikke klappen åben, när maskinen kører.

3 Slots 1 2 Fig. 4. Fig. 3

SAMLINGSPROCDURE

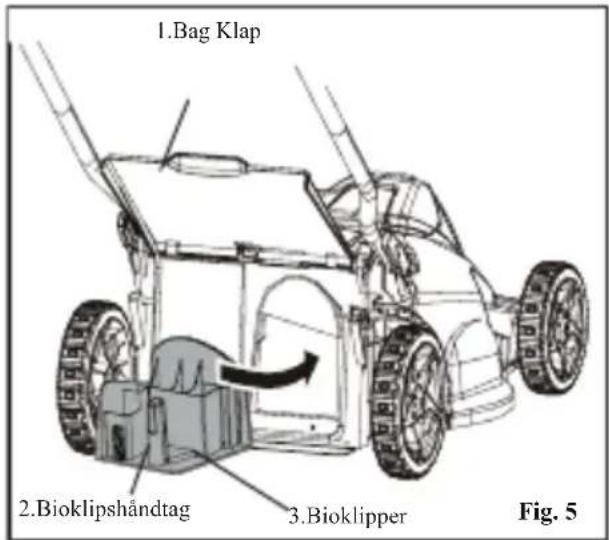

På og- afmontering af Bioklipper

BEMÆRK: Ikke inkluderet i alle modeller.

BEMÆRK: Se figur 5 (Det viste billede kan afvige fra den aktuelle model).

• Sørg for, at batteri- og sikkerhedsnøglen fjernes fra klipperen, inden du begynder at montere.
• Løft bagklappen (1) for at fjerne bioklipperen.
• Tag fat i håndtagets (2) håndtag (2) og træk bioklipperen ud med håndtere.
• Bioklipperen (3) sættes i en vinkel, så det kan kræve en vis kraft at fjerne den.
• Bioklipperen skal fjernes for at installere græsfangeren.
• Bioklipperen skal geninstalleres, när græsfangeren fjernes.

1.Bag Klap 2.Bioklipshåndtag 3.Bioklipper Fig. 5

ADVARSEL

Tillad ikke, at den bageste klap smækker, luk den altid forsigtigt for at undgå skade.

Udskift altid den bageste klap og mulching pluggen hvis den er beskadiget.

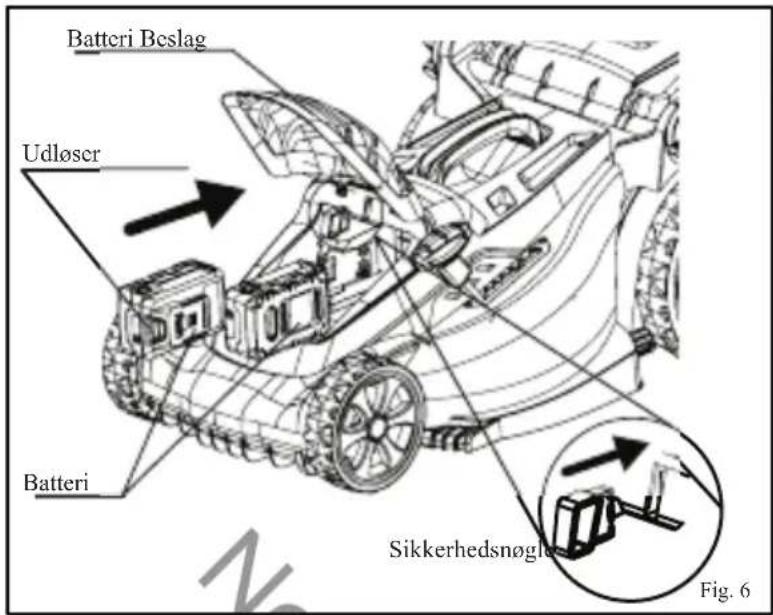

Installering af batteri

BEMÆRK: Se figur 6.

• Løft og hold batteridækslet op.
• Sæt batteriet på plæneklipperen, ved at fører striberne på batteriet ind mod rillerne i produktets batteriport.
• Sørg for, at låsen på bunden af batteriet klikker på plads, og at batteriet sidder helt fast ("klik" på plads) og fastgør i klipperen, inden du begynder at arbejde.
• Indsæt sikkerhedsnøglen.
• Hvis maskinen ikke skal bruges straks, skal du ikke indsætte sikkerhedsnøglen.
• Luk batteridækslet forsigtigt for at beskyt mod skade.

Batteri Beslag Udløser Batteri Sikkerhedsnøglæ Fig. 6

ADVARSEL

Indsæt ikke nogen genstand i batteriredningen, bortset fra det medfølgende batteri.

Tving ikke batteriet. Det skal glide glat, hvis det indsættes eller frigives korrekt.

Afmontering af Batteri

BEMÆRK: Se figur 6.

• Frigør kautionen for at stoppe produktet.
  • Fjern sikkerhedsnøglen.
• Tryk og hold batteriudløserknappen nederst på batteriet.
• Skub udad for at fjerne batteriet fra produktet.

BRUGSVEJLEDNING

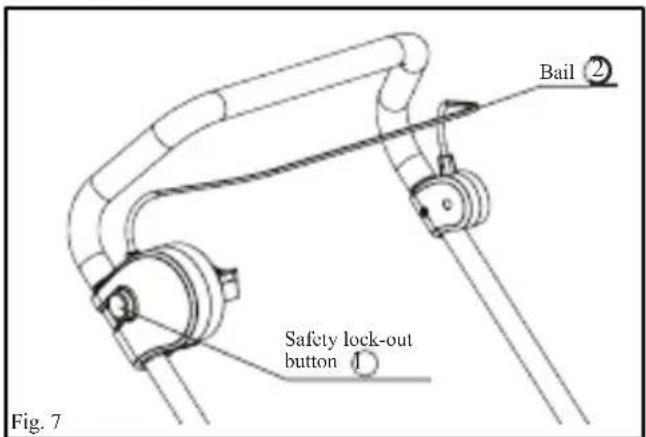

Tænd & Sluk

- Træk kautionen (2) opad til håndtaget, for at starte klipperen og slip sikkerhedslåseknappen, med fødderne godt væk fra knivbladene.

For at stoppe klipperen:

• Frigør kautionen.
• Vent på, at plæneklipperen helt stopper, derefter fjern sikkerhedsnøglen.
  Hvis plæneklipperen ikke stopper eller ved nødstilfælde, så fjern batteriet.

Bail ② Safety lock-out button ① Fig. 7

BRUGERVEJLEDNING

BL∅D-OPSTART

Denne enhed er udstyret med en "blød-opstart"-funktion. Når man starter den op, er den ca. 3 sekunder om at komme op til fuld hastighed. Hvis plæneklipperen ikke vil starte så tag batteriet ud og kontroller under klippeaggregatet for at sikre, at der ikke er noget der hindre bladet, og at bladet kan dreje frit. Selv en lille mångde af græs ved opstart forhindrer "blød-opstart" at slå klipperen på.

ADVARSEL

Forsøg ikke at tilsidesætte driften af sikkerhedslåseknappen eller kuglelejeren, du må ikke binde eller låse på kautionen. Lad ikke klipperen køre uden opsyn.

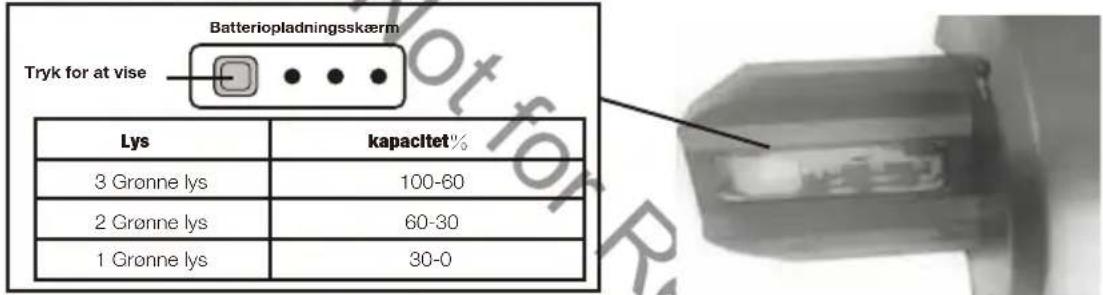

Batterikapacitet indikator

Kontrol af batterikapacitet:

Tryk på batteriets kapacitetsindikator (BCI) -knappen på batteriet. Lysene lyser i henhold til batteriniveauets kapacitet. Se diagram nedenfor:

Batteriopladningsskærm Tryk for at vise Lys kapacitet% 3 Grønne lys 100-60 2 Grønne lys 60-30 1 Grønne lys 30-0

BEMÆRK: Se det individuelle batteri for nøjagtig ladningskapacitet.

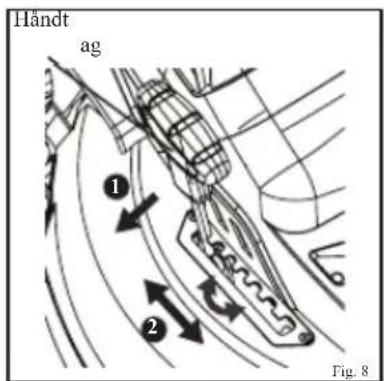

Klippehøjdejustering

BEMÆRK: se figur 8.

BEMÆRK: Placeringen og udseendet af højdejusteringshåndtaget kan variere mellem de forskellige modeller.

Før du bruger klipperen for første gang, skal du hæve klippepositionen til den højde, der er bedst egnet til din græsplæne.

For at justere skærehøjden:

• For at JUSTERE skærehøjden skal du tage fat i højdejusteringshåndtaget, trække den til siden og flyt det fremad (1).
• For at sænke eller hæve knivhøjden, flyt håndtaget som vist i figur 8. Højden på klipperen kan sænkes ved at bevæge armen i fremadgående retning og hæves ved atbevæge sig det i baglæns retning (2).

Håndt ag ① ② Fig. 8

ADVARSEL

Juster ikke højden imens

klipperen kører.

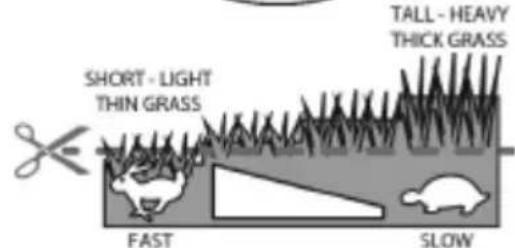

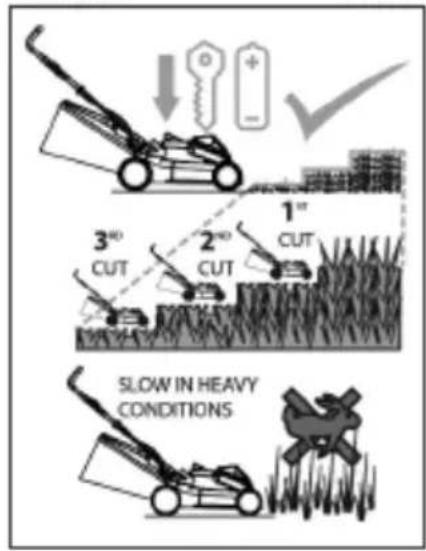

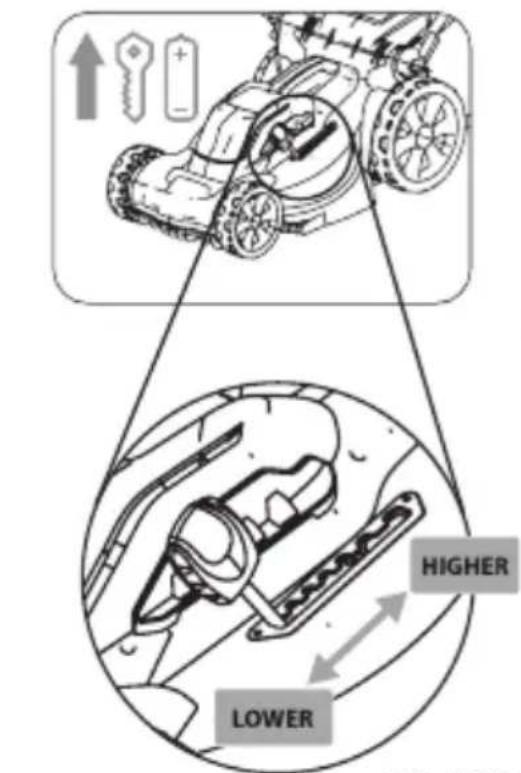

Hurtig Vejledning

HIGHER LOWER

SHORT - LIGHT THIN GRASS FAST TALL - HEAVY THICK GRASS SLOW

• Fjern batteri og nøgle
- Kontroller om græsset er højt eller tykt
• Tjek fangst & dæk er tom for græs
- Kontrollér, at batteriet er fuldt opladet

✗ Juster ikke plæneklipperen med batteri eller nøgle indsat √ Fjern batteri og nøgle, inden du justerer klipperen ✗ Brug ikke, när fangeren er fuld, eller hvis risten er blokeret √ Tøm fanger för græsslåning

2 - PARAT

• ∅g klippehøjden på områder højt eller tungt græs
• Rengør spærren og dæk med klippe græs
• Skub klipperen langsommere i tungt græs

✗ Slå ikke lavt i langt, tykt eller vådt græs √ Juster for at klippe højere i overgroet græsplæne ✗ Tving ikke plæneklipperen igennem en tyk græsplæne √ Sænk farten hvis græset bliver tykkere.

3 - START

• Indsæt batteri og nøgle
• Prøv at klippe græs på valgt højde
• ∅g højden og slå græs så ofte som det kræves i langt tungt græs
• Hvis LOAD PROTECTION * stopper maskinen, så gentag trin 1, 2, 3 ved at øge højden skubbe langsommere eller rent græs fra fangeren og dæk.
• Hvis indlæsningsblinken er nede under græsslåning, er fuld græsfangeren fuld

✗ Fortsæt ikke med at slå græs, hvis klipperen ofte gå ud √ Undgå hyppige belastningsbeskyttelsesudskæringer ✗ Fortsæt ikke, hvis batteriet overvarmer √ Lad batteriet køle af, hvis batteriets termisk beskyttelse er aktiveret.

Græsslåmaskinen har indbygget load sensing teknologi.

Under visse omstændigheder kan græsslåmaskinen

nulstilles på grund af funktionen LOAD PROTECTION *.

Undgå ofte at overlæse klipperen, da dette kan øge batteritemperaturen og tænde for batteriets termiske beskyttelse.

Batteriets termiske beskyttelse kræver, at maskinen hviler tilstrækkeligt til at afkøles.

BRUGSANVISNING

Slånings Tips

Et skarpt blad forbedrer kraftigt klipperenes ydeevne, især ved højt græs. Sørg for at kontrollere bladet og udskifte det mindst en gang om året, som beskrevet i vedligeholdelsesafsnittet.

• Kontroller, at plænen er fri for sten, pinde, ledninger og andre genstande, der kunne beskadige knivene eller motoren. Disse objekter kunne ved et uheld kastes af plæneklipperen i alle mulige retninger, og kan forårsage alvorlig personskade til operatøren og andre tilstedeværende. For at undgå elektrisk stød må du ikke betjene klipperen i fugt eller våde betingelser.
• Ved slåning af tykt græs skal du reducere ganghastigheden for at muliggøre en mere effektiv skåret og en korrekt udladning af udskæringerne.

ADVARSEL

Plæneklipperen er udstyret med en overbelastningsenhed, der gøre at græsslåmaskinen

kan koble ud (eller "udsætte") under kraftige forhold - fx. ved lange, tykke eller fugtige græsplæner og andre standhaftige græstyper. Hvis dette sker, forøg at justere indsatsen på klipperen eller klippehøjden for at reducere belastningen.

Slå tværs over skråninger, aldrig op og ned. Udvis ekstrem forsigtighed ved skiftende retning på skråninger. Slå ikke græs ved overdrevent stejle skråninger, og sørg for altid at stå sikkert på dine fødder ved skråninger.

Bioklip Tips

- Sæt maskinen på den højeste klippehøjde, når du går på ujævnt underlag eller igennem højt ukrudt.

- Slå ikke græs hvis græsset vådt, da det har tendens til at klæbe sig fast i undersiden af dækket, hvilket forhindrer korrekt bioklipning af græsset. Nyt eller tykt græs kan kræve et snævert snit. Markhastigheden skal justeres efter tilstanden på plænen. Hvis græsslåningen er forsinket og græsset har fået lov til at vokse længere end 4" (10 cm), slå græsplænen to gange for at reducere græshøjden ned til højst 3 1/4" (8,3 cm).

- Gå i et fast tempo. Overlap rækker. Lad ikke græsset blive for højt. Hvis græsset bliver for lang, skal du starte med den højeste klippeposition og arbejde dig ned til den ønsket klippehøjde.

Tømning af græsfangeren

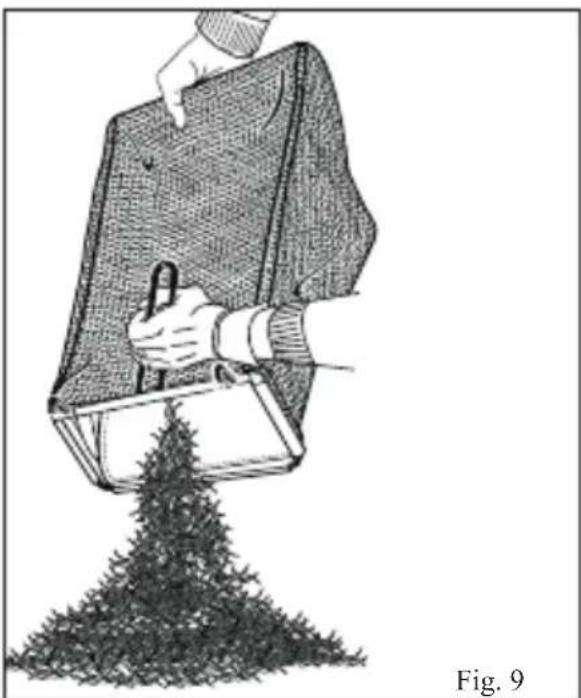

BEMÆRK: Se figur 9 (Det viste billede kan afvige fra den aktuelle model).

• Stop græsslåmaskinen, lad bladene stoppe helt, og fjern derefter batteri og sikkerhedsnøgle.
• Løft den bageste klap.
• Løft græsfangeren på håndtaget for at tag den ud af græsslåmaskinen.
• Tomme græsklipperen.
• Løft bagklap og genmonter græsfangeren som beskrevet tidligere i denne vejledning.

• Kontroller græsfangeren ofte og udskift den hvis den er slidt eller beskadiget.
• Gem ikke græsset i fangeren. Tøm den altid efter brug.
• Brug ikke fangeren til andre formål end at samle græs.
• Slå ikke over varme materialer, aske, rester fra lejrbrande eller smuldrings materialer.
• Lad posen tørre i våde omgivelser.

Udskiftning af Batteri

ADVARSEL

Bortskaf aldrig batteriet nær åben ild eller sammrn almindeligt husholdningsaffald. Se brugsanvisningen til batteri og oplader for yderligere oplysninger om batteri og oplader sikkerhed og bortskaffelse.

Blade Bar Udskifrning

Beskyt altid hænderne ved at bære tunge handsker og / eller indpakke skærekanterne på blad med klude og andet materiale, når du udfører bladvedligeholdelse. Kontakt med kniv kan medføre alvorlig personskade.

BEMÆRK: Brug kun originale reservedele fremstillet og garanteret af Murray.

Insistere på at der kun skal bruges de reservedele fra serviceforhandler.

Detaljerede monteringsinstruktioner er trykt på ægte Murray blade pakker.

Brug af ikke-ægte blade kan annullere din garanti og kunne medføre skader.

ADVARSEL

Kør aldrig klipperen uden knive eller med beskadigede knive.

ADVARSEL

Ændre aldrig knivene eller skæresystemet.

BEMÆRK: Kontrollér altid alle fastgørelsesanordninger, sørg altid for, at plæneklipper er i sikker driftstilstand. Brug kun ægte Murray udskiftningsblade. Udskift brugte eller beskadigede knive og bolte i sæts for at bevare balancen.

1. Stop klipperen og lad kniven komme til stoppe helt.
2. Fjern batteriet og sikkerhedsnøglen.
3. Lig plæneklipperen på siden.
4. Vend en blok af træ mellem kniv og klippeaggregat for at forhindre bladet i at dreje (se fig.10).
5. Løsn knivbolten ved at dreje den mod uret (set fra bunden) ved hjælp af en skruenøgle (medfølger ikke).
6. Fjern knivbolten og kniven (se Fig.11).
7. For at installere bladet, lokaliser de to monteringshuller på akselhylsteret. Disse er markeret med cirkler i fig.12 (a). Juster bladet i disse to monteringer.
8. Installer bladet på akslen omhyggeligt. Bladet skal ned i disse to monteringer korrekt. Sørg for, at der ikke er nogen lufthuller. Se fig.12 (b).
9. Skru bladet i og stram til for at fastgøre bladet. Anbefalet drejningsmoment er 12-16 Nm.

Rengøring

ADVARSEL

For at undgå alvorlig personskade skal batteriet og nøglen fjernes fra klipperen ved service, rengøring eller fjernelse af affald.

Undersiden af klippeaggregatet skal rengøres efter hver brug, for at undgå at græsstrå blade, snavs og andet affald akkumulere sig derunder, hvilket vil medføre rust og korrosion.

Fjern eventuelt opbygning af græs og blade på og omkring motordækslet. Hvis affald opbygges på undersiden af klipperen under brug skal du stoppe motoren, fjerne batteriet og derefter vippe klipperen fremad eller på siden, og skru det på igen med et passende værktøj.

• Rengør enheden med en fugtig klud med et mildt rengøringsmiddel.
• Sænk ikke plæneklipperen eller nogen del af den i vand.
• Fugt kan forårsage stød. Tør fugt af med en blød, tør klud sørg for, at maskinen er tør, inden du udskifter batteriet og nøglen.
• Brug en lille børste eller støvsuger til at rengøre luftventilatorerne på produktet
• Hold luftåbningerne fri for forhindringer.

Brug ikke opløsningsmidler, stærke vaskemidler, visse aromatiske olier som fyr og citron ved rengøring af plastdele. Kemikalier kan beskadige, svække eller ødelægge plastik komponent og kan medføre alvorlig personskade.

Opbevaring

• Rengør maskinen som beskrevet i foregående afsnit.
• Undersøg bladet, og udskift det eller skærp det om nødvendigt (se vedligeholdelsen afsnit).
• Opbevar klipperen på et tört, rent sted. Må ikke opbevares ved siden af ætsende materialer, såsom gødning eller brændstof.
• Opbevar klipperen indendørs, på et køligt, tört sted uden for børns rækkevidde.

Håndtaget kan foldes helt væk for opbevaring. (Se figur 13)

• Løsn håndtagslåsene på håndtagets sider for at låse op og fold det øverste håndtag ned
• Løsn de nederste håndtagslås for at låse og løsne kameraerne fra montering beslag. Fold det nederste håndtag fremad. Sørg for ikke at bøje eller koble netledningen.
• Fjern batteriet og opbevar det på et køligt, tørt sted.

Serviceeftertjek kræver ekstrem pleje og viden og bør kun udføres af en kvalificeret servicetekniker. For service foreslår vi, at du returnerer produktet til din nærmeste Autoriseret servicecenter til reparation. Ved service skal du kun bruge originale reservedele.

• Hold håndtagene tørre, rene og fri for olie og fedt.
• For at mindske risikoen for brand skal motoren være fri for græs, blade og affald
• Kontrollér kniv- og motorbøsningerne for at få ordentlig tæthed ofte. Inspicér klinger for skader – tiek fx bøjet, revnet eller slidt).
• For at opnå den bedste og sikreste ydeevne, skal du vedligeholde klipperen med forsigtighed. Hold klippeklippen skarp og ren. Klinger er skarpe og kan skære. Pak derfor knivenebladene ind eller bære handsker, og brug ekstra forsigtighed ved service.
• Hold alle møtrikker, bolte og skruer tætte for at være sikker på, at udstvret er i sikkerhed.

Service

- Aldrig manipulere med sikkerhedsanordninger. Kontroller dem regelmæssigt for korrekt betjening. BEMÆRK: Se garantikort, der følger med dette produkt, til servicekontaktoplysninger.

ADVARSEL

Lad ikke bremsevæsker, benzin, oliebaserede produkter, penetrerende olier, osv. for at komme i kontakt med plastikdele. Kemikalier kan beskadige, svække eller ødelægge plastik, der kan medføre alvorlig personskade.

ADVARSEL

Smør ikke nogen af hjulkomponenterne. Smøring kan forårsage hjulets komponenter, der bryde sammen under brug, hvilket kan medføre alvorlig personskade til operatøren og / eller plæneklipperen eller skade på ejendommen.

Vedligeholdelsesdiagram

Se nedenstående skema for rutine vedligeholdelse.
Funktioner	Krav	For brug	Efter brug	Genopladning	Ugentligt	Mändligt	Hvis defekt	Hvis beskdigt	Som krævet
Plæneklipper	Visuel inspektion	●		●
Batteri	Kontroller drift og for skade	●	●
Skærcanlæg	Undersøg og kontroller montering	●
(Skærerblade)	Erstat						●	●
Bag Klap	Undersøg og kontroller montering	●							●
Kabinet	Tjck for opbygning af græs		●
	Rengør		●
	Erstat							●
Alle tilgængelige skruer Tjck	Efterspænd	●
									●
Motor monteringsbolte Kontroller og efterspænd						●
Bioklip Udsnit (Hvis muligt)	Undersøg og kontroller montering	●							●
Græs Fanger	Tjck	●
	Rengør		●
	Erstat							●

Fejlfindning

PROBLEM	MULIGE ÅRSAG	L∅SNING
Plæneklipperen vil ikke starte	Batteriet er ikke opladet.Sikkerhedsnøglen er defekt.Græs indpakket på knive, græsfanger fastgjort.Batteriet er ikke monteret korrekt.Batteriet kan kræve service eller udskiftning.Sikkerhedsnøgle er ikke installeret. Plænen er grov eller ujævn.	Oplad batteriet.Udskift sikkerhedsnøglen.Fjern batteri, kontroller under dæk og græsfanger til tilstoppet græs.Kontroller montering af batteri, sikring af fastholdelse fanen er indgrebet korrekt.Udskift batteriet.Indsæt sikkerhedsnøglen.Kontroller klippcområdet.
Plæneklippen skærer græsset ujævnt.	Skærehøjden er ikke indstillet ordentligt.	Forøg / sænk klippehøjden.
Plæneklipperen gør ikke bioklipper korrekt.	Wet grass clippings are sticking to the underside of the deck.Mulchpluggen mangler.	Vent til græsset er tørtInstaller mulchpluggen.
Plæneklipperen er hård at skubbe.	Græsset er for højt, eller klippehøjden er for lav.Bagsiden af klippchuset og bladet trækker ind tykt græs.	Hæv klippchøjden.Tøm græsfangeren for græs
Plæneklipperen er alt for støjende og vibrerer.	Motorakslen er bøjet.Bladet er ubalanceret.	Stop motoren, og inspicer for skader.Reparer før genstart. Hvis vibrationer vedvarer, kontakt autoriseret service centrum.
Plæneklippen skærer ud ("boder") når skære græs.	Klipperbladet er overbelastet på grund af klippe betingelser, f.eks. lang, tyk, fugtigt græs eller græs typen.Græsslåmaskinen til græseren er fuld / catcher udløb er blokeret / tilstoppet græs under dæk	Stop motoren, og klippe højde og prøv igen.Vent til græsset tørrer og forsøg igen.Tøm fangerposen og rens fanger udtag, rengør under dækket, øge højden og prøv igen.

Tekniske Specifikationer

PRODUCTSPECIFICATION
DescriptionTwin18V37cmLawnMower	PlasticPlastic	Twin18V44cmLawnMower
DeckType
DeckSize39cm46cm
FrontWheelSize165mm165mm
RearWheelSize250mm250mm
WheelBearingMetalBushingMetalBushing
CatcherMaterialHybrid(Fabric+Plastic)Hybrid(Fabric+Plastic)
CatcherCapacity	40L	50L
MulchNotAvailableNotAvailable
Push/SelfPropelledpush		push
BladeTypeBladeBar	BladeBar
HandleType	Ergonomic	Ergonomic
HeightAdjustmentPositions	7	7
HeightAdjustmentRange	25-75mm	25-75mm
MotorType(brushless/brushed)	BRUSHLESS	BRUSHLESS
MotorSpecification	102/25-36VDC	102/25-36VDC
MotorShaftDiameter	17mm	17mm
ProductWeight(NoBattery)	12.5Kg	14Kgs
StartSystem	softstart	softstart
SafetyMechanismsyes20A	yes30A
MaxMotorSpeed	3500	3700
RunMotorSpeed	3200	3400
SoundPressureLevel	Lpa:78dB(A),K:3dB(A)	Lpa:78.1dB(A),K3dB(A)
SoundPowerLevel(målt)	Lwa:92dB(A)	Lwa:93dB(A)
SoundPowerLevel(Guaranteed)	Lwa:94dB(A)	Lwa :95dB(A)
VibrationTotalValue(Max)	ah:3.12m/s2, K:1.5m/s2	ah:3.75m/s2,K15m/s2

POMEMBNE INFORMACIJE

Podrobnosti
