MXH550 - Muruniiduk MURRAY - Tasuta kasutusjuhend

Toote tüüp	Käsitsi juhitav, pöörlev muruniiduk
Mark	MURRAY
Mudel	MXH550
Toide	Pliivaba bensiin
Mootori tüüp	4-taktiline bensiinimootor (vaadake mootori käsiraamatut)
Paagi maht	Umbes 1,5 L (tavaline hinnang)
Lõikekõrgus	Reguleeritav, umbes 25 mm kuni 100 mm (maksimaalne efektiivne 100 mm)
Lõikelaius	Umbes 55 cm (mudel MXH550)
Veo tüüp	Iseveetav (tagavedu) või tõugatav vastavalt versioonile
Lõikesüsteem	Pöörlev tera korpuse all, multšimisvõimalus purustuskorgiga
Kogumine	Eemaldatav tagumine rohukott
Kõrguse reguleerimine	Iga ratta eraldi või ühtne juhtimine vastavalt mudelile
Käepideme kokkuklapitavus	Jah, kompaktseks hoiustamiseks
Määrimine	Iga 25 tunni järel: rattad ja pöörded mootoriõliga
Tera vahetus	Iga 2 aasta tagant, kasutage originaalosa
Garantiiperiood	Erakasutus: 2 aastat; professionaalne kasutus: 90 päeva
Kaal	Umbes 30 kg (hinnang samaväärse mudeli põhjal)
Mõõtmed (P x L x K)	Umbes 150 x 55 x 100 cm (hinnang)
Ohutus	Mootori seiskamishoob, tagumine deflektor, kaitse pritsmete eest
Varuosad	Kasutage originaalosasid, märkige mudeli ja seerianumber
Sihtotstarve	Eramaja aed, rohu kõrgus < 15 cm
Müratase	Umbes 90 dB(A) (hinnang)

Korduma kippuvad küsimused - MXH550 MURRAY

Kuidas käivitada MURRAY MXH550 muruniiduki mootorit?

Veenduge, et õli ja bensiini tase on korras. Külma mootori korral vajutage käivituspumpa 3 korda (uue mootori korral 5 korda). Asetage mootori seiskamishoob tööasendisse. Tõmmake starteri käepidet aeglaselt kuni takistuseni, seejärel tõmmake kiiresti. Laske õrnalt tagasi.

Kuidas reguleerida lõikekõrgust?

Enne reguleerimist lülitage mootor välja ja ühendage lahti süüteküünla juhe. Individuaalse reguleerimisega mudelitel viige iga reguleerimishoob (A) samasse asendisse. Ühe juhtimisega mudelitel viige hoob (B) soovitud asendisse. Veenduge, et kõik rattad on samal kõrgusel.

Kuidas paigaldada rohukotti?

Paigaldage raam kotti (joonis 5). Kinnitage konksud raami külge. Tõstke tagumine deflektor üles, suruge koti konksud deflektori pöördteljele, seejärel langetage deflektor. Kontrollige, et konksud on korralikult paigas.

Mida teha, kui mootor ei käivitu?

Kontrollige bensiini taset (värske bensiin), süüteküünla juhe korralikult ühendatud, kütuseklapp avatud. Kui mootor on üle ujutatud, eemaldage süüteküünal, kuivatage see, tõmmake starterit mitu korda, seejärel paigaldage süüteküünal tagasi. Veenduge, et mootori seiskamishoob on tööasendis.

Kuidas hooldada lõiketera?

Kontrollige regulaarselt kulumist ja pragusid. Iga kahe aasta järel vahetage tera originaalosa vastu. Kui tera on nüri, teritage seda. Enne mis tahes tööd lülitage mootor välja ja ühendage lahti süüteküünla juhe. Pingutage kinnituspolt hästi.

Kuidas kokku klappida käepide hoiustamiseks?

Keerake lahti käepideme ülemise osa tiibmutrid. Pöörake ülemine osa tahapoole, seejärel pöörake käepide ettepoole üle mootori. Olge ettevaatlik, et kaableid mitte kinni pigistada. Tagasi panemiseks järgige vastupidist järjekorda.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille, kindaid ja kinniseid kingi. Hoidke lapsed ja loomad eemal. Ärge niitke nõlvadel, mis on >10° (või 15° sõltuvalt mudelist). Ärge pange käsi pöörleva tera lähedale. Lülitage mootor enne masinast lahkumist välja.

Millist õli kasutada mootorile?

Vaadake mootori käsiraamatut. Üldiselt kasutage SAE 30 või 10W-30 õli kvaliteediga SG või kõrgem. Mootor tarnitakse ilma õlita; lisage see enne esmakordset kasutamist. Kontrollige taset regulaarselt.

Kuidas tühjendada kütusepaaki?

Tehke tühjendamine õues, eemal igasugusest leegist. Laske mootoril töötada kuni kütuse lõppemiseni või kasutage sifooni. Hoidke kütust heakskiidetud anumas. Ärge suitsetage. Lisateavet leiate käsiraamatust.

Kuidas puhastada muruniiduki korpust?

Pärast iga kasutamist lülitage mootor välja ja ühendage lahti süüteküünla juhe. Puhastage korpuse üla- ja alaosa harja või veejoaga (vältige süüteküünalt). Eemaldage muru ja praht, et säilitada jõudlust.

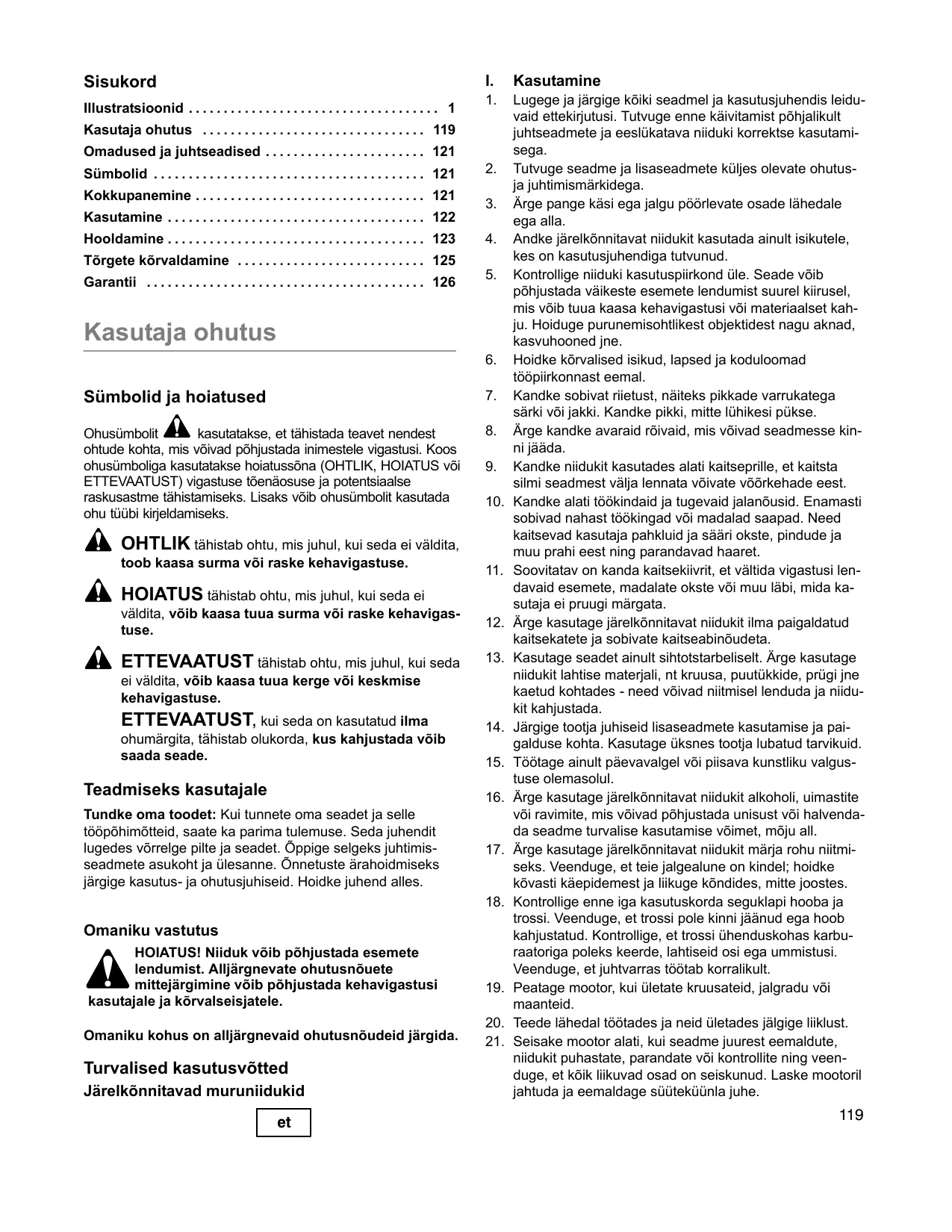

KASUTUSJUHEND MXH550 MURRAY

Omadused ja juhtseadised 121

Sümbolid 121

Kokkupanemine 121

Kasutamine 122

Hooldamine 123

Tõrgete kõrvaldamine 125

Garantii 126

Kasutaja ohutus

Sümbolid ja hoiatused

Ohusümbolit kasutatakse, et tähistada teavet nendest ohtudest, mis võivad põhjustada inimestele vigastusi. Koos ohusümboliga kasutatakse hoiatussõna (OHTLIK, HOIATUS või ETTEVAATUST) vigastuse tõenäosuse ja potentsiaalse raskusastme tähistamiseks. Lisaks võib ohusümbolit kasutada ohu tüübi kirjeldamiseks.

OHTLIK tähistab ohtu, mis juhul, kui seda ei väldita, toob kaasa surma või raske kehavigastuse.

HOIATUS tähistab ohtu, mis juhul, kui seda ei väldita, võib kaasa tuua surma või raske kehavigastuse.

ETTEVAATUST tähistab ohtu, mis juhul, kui seda ei väldita, võib kaasa tuua kerge või keskmise kehavigastuse.

ETTEVAATUST, kui seda on kasutatud ilma ohumärgita, tähistab olukorda, kus kahjustada võib saada seade.

Teadmiseks kasutajale

Tundke omatoodet: Kui tunnete omaseadet ja selle tööpõhimõtteid, saate ka parima tulemuse. Seda juhendit lugedes võrrelge pilte ja seadet. Õppige selgeks juhtimisseadmete asukoht ja ülesanne. Õnnetuste ärahoidmises järgige kasutus- ja ohutusjuhiseid. Hoidke juhend alles.

Omaniku vastutus

HOIATUS! Niiduk võib põhjustada esemete lendumist. Alljärgnevate ohutusnõuete mittejärgimine võib põhjustada kehavigastusi

kasutajale ja kõrvalseisjatele.

Omaniku kohus on alljärgnevaid ohutusnõudeid järgida.

Turvalised kasutusvõtted

Järelkõnnitavad muruniidukid

I. Kasutamine

1. Lugege ja järgige kõiki seadmel ja kasutusjuhendis leiduvaid ettekirjutusi. Tutvuge enne käivitamist põhjalikult juhtseadmete ja eeslukatava niiduki korrektse kasutamisega.
2. Tutvuge seadme ja lisaseadmete küljes olevate ohutus- ja juhtismärkidega.
3. Ärge pange käsi ega jalgu pöörlevate osade lähedale ega alla.
4. Andke järelkõnnitavat niidukit kasutada ainult isikutele, kes on kasutusjuhendiga tutvunud.
5. Kontrollige niiduki kasutuspiirkond üle. Seade võib põhjustada väikeste esemete lendumist suurel kiirusel, mis võib tuua kaasa kehavigastusi või materiaalset kahju. Hoiduge purunemisohtlikest objektidest nagu aknad, kasvuhooned jne.
6. Hoidke kõrvalised isikud, lapsed ja koduloomad tööpiirkonnast eemal.
7. Kandke sobivat riietust, näiteks pikkade varrukatega särki või jakki. Kandke pikki, mitte lühikesi pükse.
8. Arge kandke avaraid riideid, mis võivad seadmesse kinni jääda.
9. Kandke niidukit kasutades alati kaitseprille, et kaitsta silmi seadmest välja lendavate võõrkehade eest.
10. Kandke alati tugevaid kingi ja tugevaid jalanõusid. Enamasti sobivad nahast töökingad või madalad saapad. Need kaitsevad kasutaja pahkluud ja sääri okste, pindude ja muu prahi eest ning parandavad haaret.
11. Soovitatav on kanda kaitsekiivrit, et vältida vigastusi lendavate esemete, madalate okste või muu läbi, mida kasutaja ei pruugi märgata.
12. Ärge kasutage järelkäidavat niidukit ilma paigaldatud kaitsekatete ja sobivate kaitseabinõudeta.
13. Kasutage seadet ainult sihtotstarbeliselt. Ärge kasutage niidukit lahtise materjali, nt kruusa, puutükkide, prügi jne kaetud kohtades - need võivad niitmisel lenduda ja niidukit kahjustada.
14. Järgige tootja juhiseid lisaseadmete kasutamise ja paigalduse kohta. Kasutage üksnes tootja lubatud tarvikuid.
15. Töötage ainult päevavalgel või piisava kunstliku valgustuse olemasolul.
16. Ärge kasutage järelkäidavat niidukit alkoholi, uimastite või ravimite, mis võivad põhjustada unisust või halvendada seadme turvalise kasutamise võimet, mõju all.
17. Ärge kasutage järelkäidavat niidukit märja rohu niitmiseks. Veenduge, et teie jalgealune on kindel; hoidke kõvasti käepidemest ja liikuge kõndides, mitte joostes.
18. Kontrollige enne iga kasutuskorda seguklapi hooba ja trossi. Veenduge, et trossi pole kinni jäänud ega hoob kahjustatud. Kontrollige, et trossi ühenduskohas karburaatoriga poleks keerde, lahtiseid osi ega ummistusi. Veenduge, et juhtvarras töötab korralikult.
19. Peatage mootor, kui ületate kruusateid, jalgteid või maanteid.
20. Teede lähedal töötades ja neid ületades jälgige liiklust.
21. Seisake mootor alati, kui seadme juurest eemaldute, niidukit puhastate, parandate või kontrollite ning veenduge, et kõik liikuvad osad on seiskunud. Laske mootoril jahtuda ja eemaldage süüteküünla juhe.
22. Kui seade peaks liigselt vibreerima, seisake mootor, ühendage lahti süüteküünla juhe ja hoidke seda süüteküünlast eemal. Selgitage kohe välja vibratsiooni põhjus. Harilikult on see märk rikkest.
23. Eseme tabamisel seisake mootor. Eemaldage süüteküünla juhe. Kontrollige, kas niidukil esineb kahjustusi. Kahjustuste ilmnemisel kõrvaldage need enne, kui niiduki uuesti käivitate.
24. Kontrollige niidukit regulaarselt. Veenduge, et selle osad poleks kõverad, kahjustatud või lahti tulnud.
25. Ärge iial tõstke ega teisaldage niidukit, kui mootor töötab.
26. Vältige pikaajalist töötamist niiduki müra ja vibratsiooni keskel. Tehke töös sageli pause ja/või kandke kõrvaklappe müra vastu ning tugevaid töökindaid vibratsiooni vastu.

II. Töötamine kallakul

Kallakutel töötamine võib põhjustada raskete tagajärgedega õnnetusi libisemise ja kukkumise tagajärjel. Olge kallakutel töötamisel eriti ettevaatlik. Kui tunnete end ebakindlalt, ärge niitke.

Niitke piki nõlvu; mitte üles ega alla.

Eemaldage ülearused esemed nagu kivid, puutüved jne.

Vältige auke, roopaid ja künkaid. Kõrge rohi võib peita takistusi.

Ärge niitke kuristiku või kraavi serval ega jõekaldal. Võite libiseda või kaotada tasakaalu.

Ärge niitke liiga järsul kallakul.

Ärge niitke liiga järsul kallakul (maksimaalselt 15 kraadi) või väga ebatasasel maapinnal. Kallakul suunda muutes olge väga ettevaatlik.

Ärge niitke märjal rohul. Ebakindel toetuspind võib põhjustada libisemist.

III. Lapsed

Kui kasutaja ei märka laste kohalolu, võib juhtuda traagiline õnnetus. Lapsi paelub niiduk ja niitmistegevus. Ärge kunagi eeldage, et lapsed jäävad sinna, kus te neid viimati nägite.

1. Hoidke lapsed niitmispiirkonnast eemal ja täiskasvanu järelevalve all.
2. Olge tähelepanelik ja lülitage niiduk välja, kui lapsed tööpiirkonda tulevad.
3. Enne tagurpidi liikumist vaadake taha ja alla, et märgata väikesi lapsi.
4. Ärge kunagi lubage lastel niidukit kasutada.
5. Olge ettevaatlik pimedate nurkade, põõsaste ja puude juures või mujal, kus vaateväli on piiratud.

IV. Hooldamine

1. Olge bensiini ja muid kütuseid käsitsedes eriti ettevaatlik. Need on tuleohtlikud ja nende aurud võivad plahvatada.

a. Kasutage kütuse jaoks üksnes vastavat anumat. b. Ärge eemaldage bensiinipaagi korki ega valage kütust, kui mootor töötab. Laske mootoril enne tankimist jahtuda. Ärge suitsetage. c. Ärge tankige seadet siseruumides. d. Ärge hoidke seadet või kütusemahutit ruumides, kus võib olla lahtine tuli, näiteks veekann. e. Kütusepaak tuleb tühjendada välitingimustes. Välja valatud kütust hoidke spetsiaalses mahutis või andke jäätmekäitlusse. f. Vana õli ja bensiin tuleb kallata ettevaatlikult spetsiaalselt õli ja kütuse jaoks ette nähtud nõudesse. g. Täis nõud tuleb transportida ettevaatlikult kogumiskeskusesse õigeks taaskasutamiseks.

1. Ärge kunagi käivitage mootorit siseruumides või piiratud kohtades.
2. Ärge seadistage ega parandage niidukit, kui mootor töötab. Eemaldage süüteküünla juhe ja hoidke seda süüteküünlast eemal, et vältida juhuslikku käivitamist (elektriarteri olemasolul eemaldage süütevõti). Seadistades või remontides kandke alati kaitseprille.
3. Kontrollige regulaarselt mootori kinnituspolte.
4. Jälgige, et kõik mutrid ja poldid oleksid pingutatud ning seade töökorras. Detaille ümber vahetades veenduge, et kinnituspoldid on tugevasti kinni.
5. Ärge muutke turvaseadeid. Kontrollige nende korrasolekut regulaarselt.
6. Arge niidukit hooldades või parandades seda ümber pöörake, kui seda selles juhendis otsesõnu soovitatud ei ole. Hooldus- ja parandustöid saab teha ka siis, kui niiduk on püstiasendis. Mõned protseduurid on lihtsamad, kui seade on tõstetud platvormile või tööpinnale.
7. Puhastage niiduk tuleohu vältimiseks rohulibledest, lehtedest ja muust prahist. Koristage mahaloksunud õli või kütus. Laske niidukil enne hoiulepanekut jahtuda.
8. Kui tabate mõnd eset, peatuge ja kontrollige seadet. Vajadusel parandage seade enne uuesti käivitamist.
9. Enne puhastamist, parandamist ja seadistamist ühendage süüteküünla juhe alati lahti.
10. Ärge muutke mootori pöörlemissagedust ning ärge võimendage mootorit üle.
11. Puhastage või vahetage vajaduse korral ohutus- ja kasutusjuhiseid sisaldavad andmeplaadid.
12. Kasutage mootori ülekuumenemise vältimiseks alati puhast mootorifiltrit.
13. Vaadake niiduk enne hoiustamist üle.
14. Kasutage üksnes originaalvarustust või lubatud varuosi.
15. Vahetage lõiketera tehase asenduslõiketera vastu.

Kirjeldus

Järelkõnnitav muruniiduk on mootoriga töötav rootorniiduk. Mootor paneb pöörlema lõiketera, mis asub niiduki kere all. Lõiketera tõstab muru ja lõikab selle läbi. Lõikekõrgust saab muuta vastavalt soovile. Niidetud muru kogutakse niiduki taga paiknevasse rohukogumiskotti või töödeldakse muruväetamiseks ümber. Niidetud muru ümbertöötlemist nimetatakse multsimiseks. Lükatavatel mudelitel on vaja inimest, kes niidukit lükkab. Liikurmudelitel on tagaratta ajam, mis muudab niitmise lihtsamaks.

Eesmärgipärane kasutamine/Kasutuspiirid

Järelkõnnitav muruniiduk on mõeldud aiamuru niitmiseks. Igasugune muu kasutamine on lubamatu. Seade ei ole mõeldud enam kui 15 cm kõrguse või kõrge umbrohu seguse muru niitmiseks. Niiduk sobib üksnes kodukasutuseks aias. See ei sobi niitmiseks parkides või mänguväljakutel.

Omadused ja juhtseadised

(Joonis 1) Võrrelge allpool olevate hoobade ja juhtseadiste kirjeldusi oma mudeliga. Veenduge, et tunnete nende asukohta ja kasutuseesmärki.

A. Mootori peatamise hoob B. Käepideme ülemine osa C. Nupp käepideme lukustamiseks D. Käepideme alumine osa E. Tagumine luuk F. Mootor G. Kõrguse seadistaja H. Andmeplaat I. Rohukogumiskott J. Trosskäiviti käepide K. Ajami hoob (iseliikuv mudel) L. Multšimiskate

Sümbolid

TÄHTIS: Allpool näidatud sümbolid asuvad seadmel või tootega kaasasolevates trükistes. Õppige enne seadme kasutamist selgeks iga märgi tähendus.

Turvasümbolid (Joonis 23)

A. HOIATUS B. TÄHTIS! Lugege enne seadmega töötamist läbi see kasutusjuhend. C. HOIATUS! Lendavad esemed. Hoidke kõrvalised isikud eemal. Lugege enne seadmega töötamist läbi see kasutusjuhend. D. HOIATUS! Ärge kasutage seadet kallakul, mis on suurem kui 10 kraadi. E. HOIATUS! Ärge peale astuge! F. HOIATUS! Hoidke käed ja jalad pöörlevast terast ohutus kauguses. G. ETTEVAATUST! Enne seadme hooldustööde alustamist eemaldage süüteküünla juhe. H. HOIATUS! Sõrmede muljumise oht.

Juhtimis- ja töötamissümbolid (Joonis 24)

I. Aeglane J. Kiire K. Õli L. Kütus M. Mootor - Käivitamine/Töö/Seiskamine N. Ajami juhthoob - Rakendatud/Vabastatud

Kokkupanek

Illustratsioonid ja sümbolid algavad leheküljelt 1.

Pakendist väljavõtmise juhised

Niiduk on tehases täielikult koostatud. Selle pakendisse asetamisel viidi käepide hoiuasendisse. Käepideme viimiseks tööasendisse järgige allpool antud juhiseid.

1. Eemaldage niiduk pakendist.
2. (Joonis 2) Tõstke käepideme alumist osa (A), kuni selle otsad lukustuvad tööasendisse (B). Pingutage nuppu (D), kuni käepideme alumine osa on kinni.
3. (Joonis 3) Eemaldage nupp (A) ja kinnitid käepideme alumise osa küljest (C). Seadke käepideme ülemine osa (B) tööasendisse. Pingutage nuppe (A), kuni käepideme ülemine ja alumine osa paika lukustuvad.
4. (Joonis 4) Trosskäiviti käepideme külgeühendamiseks tuleb kõigepealt rakendada mootori seiskamise hoob (F). Tõmmake aeglaselt trosskäiviti käepidemest (G) ja asetage käivitusnöör juhikusse (H).
5. (Joonis 2) Liikur- ja iseliikuvate mudelite puhul kinnitage juhtmed vastavate kinnititega käepideme külge (F). ETTEVAATUST: Olge ettevaatlik käepidemest haaramise ja selle tõstmisel. Vältige trosside kahjustamist. Vahetage paindunud või kahjustunud tross enne seadme kasutamist välja.

Kuidas panna kokku rohukogumiskotti

1. (Joonis 5) Libistage raam (A) rohukogumiskoti avatud otsast sisse (B).
2. (Joonis 6) Veenduge, et käepide (C) jääb rohukogumiskotist väljapoole. Kinnitage klambrid (D) raami (E) külge.

Kuidas kinnitada rohukogumiskotti (Joonis 7)

1. Rohukogumiskoti kinnitamiseks niiduki külge tõstke tagumine luuk (F) üles. Hoidke rohukogumiskoti käepidemetest (G) ja kinnitage rohukogumiskoti haagid (H) tagumise luugi liigendvarda (I) külge. Laske tagumine luuk alla.

TÄHTIS: Veenduge, et rohukogumiskoti haagid (H) on kinnitatud tagumise luugi liigendvarda (I) külge.

Kuidas mootorit ette valmistada

HOIATUS! Järgige mootori kasutusjuhendis bensiini ja õli tüübi kohta antud juhiseid. Kasutage alati ohutut bensiinikanistrit.

Tankimise ajal ärge suitsetage. Ärge tankige suletud ruumis. Enne tankimist seisake mootor. Laske mootoril mõned minutid jahtuda.

ETTEVAATUST: Mootor on tarnitud ilma õli ja kütuseta. Enne mootori käivitamist lisage kindlasti õli vastavalt mootori kasutusjuhendi ettekirjutustele. Kui käivitate mootori ilma õlita, tekitab see parandamatuid kahjustusi ja muudab garantii kehtetuks.

Järgige mootori kasutusjuhendis bensiini ja õli tüübi kohta antud juhiseid. Lugege enne seadme kasutamist läbi tööohutus-, kasutus-, hooldus- ja ladustusjuhised.

Kuidas vahetada multšimiskatet

HOIATUS! Enne multšimiskatte eemaldamist või paigaldamist eemaldage süüteküünla juhe ja hoidke seda süüteküünlast eemal.

(Joonis 8) Mõnedel mudelitel on lisavarustuses multšimiskate. Kasutage multšimiskatet (A) rohu multšimiseks ning rohukogumiskotti, et tagada puhas ja ühtlane niitmine. Rohu kogumiseks rohukogumiskotti eemaldage multšimiskate järgmiselt.

Kuidas multšimiskatet eemaldada

1. (Joonis 9) Tõstke üles tagumine luuk (B).
2. Eemaldage multšimiskate (A) tühjendusava küljest.

Kuidas multšimiskatet paigaldada

1. (Joonis 9) Tõstke üles tagumine luuk (B).
2. Libistage multšimiskate (A) väljastusavasse.

Kasutamine

Illustratsioonid ja sümbolid algavad leheküljelt 1.

Mootori peatamise hoob (Joonis 10)

Vabastage mootori peatamise hoob (A), mille peale mootor ja lõiketera peatuvad automaatselt. Mootori käivitamiseks ja töös hoidmiseks hoidke mootori peatamise hoob (A) tööasendis (B).

Enne mootori käivitamist vajutage mitu korda mootori peatamise hooba. Veenduge, et mootori peatamise tross liigub vabalt ja mootori peatamise hoob töötab õigesti.

Kuidas mootorit peatada (Joonis 10)

Mootori peatamiseks vabastage mootori peatamise hoob (A). Ühendage lahti juhe ja hoidke seda süüteküünlast eemal, et vältida mootori käivitumist.

Tagumiste rataste ajamisüsteem (Joonis 11)

HOIATUS! Kasutusohutuse tagamiseks tuleb ajamisüsteem hoova vabastamisel kohe vabastada. Kui ajamisüsteem ei vabastu õigesti,

siis ärge kasutage niidukit enne, kui ajamisüsteem on volitatud teeninduskeskuses seadistatud või parandatud.

Iseliikuvatel mudelitel on tagumiste rataste ajamisüsteem. Juhtige ajamisüsteemi järgmisel viisil:

1. Hoidke mootori peatamise hooba (A) tööasendis. Käivitage mootor.

MÄRKUS: Mootori peatamiseks vabastage mootori peatamise hoob (A).

1. Vajutage ajamihoob (C) ette lõpuni välja. Ajamisüsteem on nüüd tööle rakendatud ning niiduk liigub edasi.
2. Ainult ajamisüsteemi vabastamiseks vabastage ajamihoob (C). Hoova vabastatud asendi (D) puhul niiduk lõpetab edasiliikumise, kuid mootor jätkab töötamist.
3. Nii ajamisüsteemi vabastamiseks kui ka mootori peatamiseks laske mootori peatamise hoob (A) täiesti lahti.

MÄRKUS: Uue seadme puhul võivad tagumised rattad maast ülestõstmise pöörleda ka vabastatud ajamisüsteemi puhul. See on uue rihma puhul normaalne nähtus ning kaob pärast paari tunni pikkust kasutamist.

Kuidas mootorit käivitada

HOIATUS! Mootori töötamise ajal lõiketera pöörleb.

TÄHTIS: Enne mootori käivitamist vajutage mitu korda mootori peatamise hooba. Veenduge, et mootori peatamise tross liigub vabalt ja mootori peatamise hoob töötab õigesti.

1. Kontrollige õli. Vt mootori kasutusjuhendit.
2. Täitke kütusepaak tavalise pliivaba bensiiniga. Vt "Kuidas mootorit ette valmistada".
3. Veenduge, et süüteküünla juhe on ühendatud süüteküünla külge.
4. (Joonis 12) Eelpumbaga mootorid: Enamiku temperatuuride puhul vajutage kütuse-eelpumpa (E) tugevalt kolm korda. Jahedama ilma korral võib olla tarvis vajutada rohkem kordi. Sooja mootori puhul ei pruugi see üldse vajalik olla. Iga vajutamise järel oodake kaks sekundit.

MÄRKUS: Uue mootori esmakordsel käivitamisel vajutage kütuse eelpumpa viis korda.

MÄRKUS: Liigsel vajutamisel võib karburaator täituda kütusega. Vt „Mootor ei käivitu“ tõrgete kõrvaldamise jaotises.

1. (Joonis 11) Iseliikuvad mudelid: Veenduge, et ajami hoob (C) on vabastatud asendis (D).
2. (Joonis 13) Seiske niiduki taga. Ühe käega hoidke mootori peatamise hooba (A) tööasendis, nagu joonisel näidatud. Teise käega hoidke kinni trosskäiviti käepidemest (F).
3. Tõmmake aeglaselt trosskäiviti käepidemest, kuni on tunda takistust, seejärel tõmmake sellest mootori käivitamiseks kiiresti. Laske trosskäiviti käepidemel aeglaselt tagasi minna.
4. Kui mootor 5 või 6 proovimiskorra järel ei käivitu, vaadake Veaotsingus antud juhiseid.

Enne niiduki kasutamist

HOIATUS: Kontrollige rohukogumiskoti seisundit kulumise ja vananemise suhtes. Vahetage kulunud või kahjustunud osad välja heakskiidetud tehase enda varuosade vastu.

Et rohukogumiskott täiesti täis saada, hoidke mootori töötamisel seguklapi hooba (kui see on olemas) kiire töö asendis.

• Et rohukogumiskott täiesti täis saada, hoidke mootori töötamisel seguklapi hooba (kui see on olemas) kiire töö asendis. Veenduge, et rohukogumiskott (selle olemasolul) on õigesti paigaldatud.
• Kontrollige rohukogumiskoti seisundit kulumise ja vananemise suhtes. Vahetage kulunud või kahjustunud osad välja ainult tehase heakskiidetud varuosade vastu.

Kuidas seadistada niitmiskõrgust

HOIATUS! Kui mootor töötab, siis käib lõiketera ringi. Enne niiduki korpuse puhastamist peatage mootor ja eemaldage süüteküünla juhe ning

hoidke seda süüteküünlast eemal.

Eraldi rattaregulaatoritega mudelid (Joonis 15)

Niitmiskõrguse muutmiseks muutke reguleerimishoova (A) asendit kõigi rataste juures järgmisel viisil.

1. Vabastage reguleerimishoob (A).
2. Viige reguleerimishoob teise asendisse.
3. Veenduge, et kõik reguleerimishoovad on samas asendis, nii et niiduk niidab ühtlaselt.

Ühe reguleerimishoovaga mudelid (Joonis 16 ja joonis 17)

Niitmiskõrguse muutmiseks muutke reguleerimishoova (B) asendit järgmisel viisil.

1. Vabastage reguleerimishoob (B).
2. Viige reguleerimishoob teise asendisse.

Kuidas rohukogumiskotti tühjendada

HOIATUS! Peatage enne rohukogumiskoti eemaldamist mootor. Enne, kui eemaldate niiduki korpuse küljest rohtu, ühendage

süüteküünla juhe selle küljest lahti ja hoidke seda süüteküünlast eemal.

1. (Joonis 7) Tõstke üles tagumine luuk (A).
2. Hoidke kinni rohukogumiskoti käepidemest (B). Tõstke raam (C) üle tagumise luugi liigendvarda (D).
3. (Joonis 13) Tühjendage rohukogumiskott (E) rohust.

Niitmisnõuanded

Mõnedel mudelitel on valikuline multšimiskate. Niidukile paigaldatud multšimiskate annab puhta niitmistulemuse ja niidetud rohi läheb taaskasutusse. Et toitained tagastatakse maapinda, siis vajab muru vähem väetist.

Siin antud nõuannete järgimisel suureneb jõudlus ja paraneb muru väljanägemine.

• Rohi peab olema kuiv. Kui rohi on märg, siis on seda raske niita ning tekivad suured rohupuntrad.
• Rohi ei tohi olla liiga kõrge. Maksimaalne efektiivset niitmist võimaldav kõrgus on 9,8 cm. Seadke kõrguse regulaatorid nii, et ära saab niidetud ainult rohu ülemine kolmandik.
• Kui rohi on üle 9,8 cm kõrge, siis tuleb niita kaks korda. Esimese niitmise ajal seadke kõrguse regulaatorid kõige kõrgemasse asendisse. Seejärel laske neid teise niitmise ajaks allapoole.
• Hoidke lõiketera serv teravana. Nüri tera põhjustab rohulblede otste pruuniks muutumist.
• Puhastage niiduki korpuse põhja. Kui rohi ja muu praht kogunevad niiduki põhjale, siis halvendab see niitmistulemust.

Niitmistulemuse parandamiseks proovige järgmist:

suurendage niitmiskõrgust - niitke sagedamini - liikuge niitmisel aeglasemalt edasi - vähendage niitmislaiust - muutke suunda - niitke teist korda

Hooldamine

Mootori hooldamine

Illustratsioonid ja sümbolid algavad leheküljelt 1.

Järgige hooldust käsitlevat jaotist, et hoida seade heas töökorras. Lugege enne mootori käivitamist seda kasutusjuhendit ja ka mootori kasutusjuhendit. Kogu mootori hooldamist puudutav teave sisaldub mootori kasutusjuhendis.

HOIATUS! Ühendage enne mis tahes kontrollimist, seadistamist või parandamist süüteküünla juhe lahti ja hoidke seda

süüteküünlast eemal.

Mootori kallutamine

(Joonis 14) Ettevaatust: Ärge kallutage mootorit nii, et süüteküünal jääb alla.

Kui hooldate mootorit, kontrollite lõiketera või puhastate niiduki korpuse põhja, siis pöörake mootorit alati nii, et süüteküünal jääb ülespoole. Mootori transportimine või kallutamine nii, et süüteküünal jääb alla, põhjustab järgmisi probleeme:

käivitumisraskused - mootori suitsemine, süüteküünla tahmumine - õli või kütuse sattumine õhufiltrisse

Määrimine

1. Maksimaalse jõudluse tagamiseks määrige rattaid ja kõiki liigendeid mootoriõliga iga 25 tunni tagant.
2. Mootori õlitamise kohta lugege mootori kasutusjuhendit. Märkus: Ärge õlitage mootori peatamise trossi.

Määrdeained kahjustavad trossi ja takistavad selle vaba liikumist. Paindunud või kahjustunud tross vahetage välja.

Kuidas puhastada niiduki korpust

HOIATUS: Kui mootor töötab, siis käib lõiketera ringi. Enne niiduki korpuse puhastamist peatage mootor ja eemaldage süüteküünla juhe ning hoidke seda süüteküünlast eemal.

Kui rohi ja muu praht kogunevad niiduki põhjale, siis halvendab see niitmistulemust. Pärast niitmist puhastage niiduki korpust rohust järgmisel viisil.

1. Seisake mootor.
2. Eemaldage juhe süüteküünla küljest.
3. Puhastage niiduki korpuse ülemine osa ja põhi.

Kuidas eemaldada ajami rihma

Ajami rihma eemaldamiseks või hooldamiseks viige niiduk esindusse.

Kuidas seadistada ajami trossi (Joonis 19)

HOIATUS: Enne ajami trossi seadistamist vabastage mootori peatamise hoob ja oodake, kuni mootor peatub.

Kui ajamisüsteem ei rakendu ega vabane korrektselt, siis kontrollige, kas käepide on õigesti kokku pandud. Veenduge, et kõik osad on heas seisundis, pole katki ega paindunud ning et kõik kinnitused on kõvasti kinni.

Kulunud osad halvendavad ajamisüsteemi tööd. Kui te niidate kõrget tihedat rohtu või kalduvat maapinda, siis võib ajamisüsteem liiga lõdva ajami trossi korral libiseda. Kui ajamisüsteem libiseb, siis seadistage seda järgmisel viisil või viige niiduk volitatud teeninduskeskusesse.

1. (Joonis 19) Kui ajamisüsteem libiseb, siis pöörake trossi regulaatorit (A) üks pööre joonisel näidatud suunas. Töötage niidukiga ja testige ajamisüsteemi.
2. Kui ajamisüsteem endiselt libiseb, siis pöörake trossi regulaatorit veel ühe pöörde võrra, et trossi lühemaks muuta. Testige uuesti ajamisüsteemi.
3. Korrake seadistamist ja testimist, kuni ajamisüsteem enam ei libise.
4. Enne niitmise alustamist veenduge, et ajamisüsteem vabastub õigesti ja niiduk peatub. Kui ajamisüsteem ei vabastu, siis viige niiduk enne niitmist volitatud teeninduskeskusesse.

Lõiketera hooldamine (Joonis 20)

HOIATUS! Enne lõiketera (B) või lõiketera ülekande (E) kontrollimist ühendage süüteküünla juhe lahti ja hoidke seda

süüteküünlast eemal. Kui lõiketera tabab mingit eset, siis peatage mootor. Kontrollige seadet kahjustuste puudumise suhtes.

Kontrollige lõiketera (B) sageli kulumise, nt pragude suhtes. Kontrollige sageli lõiketera kinnituspolti (A). Hoidke polti kõvasti kinni keeratuna. Kui lõiketera tabab mingit eset, siis peatage mootor. Eemaldage juhe süüteküünla küljest. Kontrollige lõiketera ülekannet (E) kahjustuste puudumise suhtes. Kontrollige, kas lõiketera pole ehk paindunud või kahjustunud, väga kulunud või muul viisil viga saanud. Enne seadme kasutamist tuleb kahjustatud osad asendada tehase varuosadega. Ohutuse huvides vahetage lõiketera iga kahe aasta järel. Hoidke lõiketera serv teravana. Nüri tera põhjustab rohuliblede otste pruuniks muutumist. Lõiketera eemaldamiseks või hooldamiseks viige niiduk esindusse.

Kontrollige lõiketaset (Joonis 20)

Katsetage seadet väikesel pinnal. Kui lõikekõrgus on ebaühtlane või kui niidetud muru ei väljutata, lugege peatükki Veaotsing.

Käepideme kokkupanemine hoiule asetamiseks

ETTEVAATUST: Olge ettevaatlik käepidemest haaramisel ja selle tõstmisel. Vältige trosside kahjustamist. Vahetage paindunud või kahjustunud tross enne seadme kasutamist välja.

Kuidas käepidet kokku panna

1. (Joonis 21) Nuppudega (A) mudelitel vabastage nupud (A), mis hoiavad käepideme ülemist osa (B) alumise osa (C) küljes. ETTEVAATUST: Käepideme kokkupanemisel ja ülestõstmisel veenduge, et trossid ei jää käepideme ülemise ja alumise osa vahele ega käepideme kinnituste ümber kinni.
2. (Joonis 22) Pöörake käepideme ülemist osa (B) seadme tagaosa poole.
3. Lükake see alumise käepideme (C) peale.
4. Pöörake käepide ettepoole üle mootori, nagu joonisel näidatud. Kindlustage, et trossid viga ei saa.

Kuidas käepidet üles tõsta

1. (Joonis 22) Tõmmake käepideme alumist osa (C) tagasi, kuni selle otsad lukustuvad tööasendis. Seejärel kinnitage pingutitega.
2. Tõstke käepideme ülemine osa (B) tööasendisse.
3. (Joonis 21) Nuppudega (A) mudelitel keerake nupud kinni.

Kuidas niidukit hoiulepanekuks ette valmistada

HOIATUS! Ärge valage kütust välja siseruumides, lahtise tule ääres või suitsetades. Kütuseaurud võivad põhjustada plahvatuse või

tulekahju.

1. Tühjendage kütusepaak.
2. Laske mootoril töötada, kuni see on bensiinist tühi.
3. Valage õli kuumast mootorist välja. Täitke mootori karter värske õliga.
4. Eemaldage süüteküünal silindri küljest. Valage silindrisse veidi õli. Tõmmake aeglaselt trosskäiviti käepidemest, et õli kaitseks silindrit. Paigaldage silindrile uus süüteküünal.
5. Puhastage silindri jahutusribid ja mootori kere mustusest.
6. Puhastage niiduki korpuse põhi.
7. Värvi kaitsmiseks puhastage niiduk täielikult.
8. Hoidke seadet hästi õhutatud hoones.
9. Veenduge, et rohukogumiskotis pole rohtu. Rohukogumiskotti jäänud rohi kahjustab seda.

Kuidas tellida varuosi

Kasutage üksnes tootja lubatud või heakskiidetud varuosi. Ärge kasutage lisaseadmeid ega tarvikuid, kui neid pole konkreetselt sellele tootele soovitatud. Õigete varuosade tellimiseks peate lisama ka oma seadme mudeli numbri, mis on selle andmeplaadil.

Tellimisel on nõutavad alljärgnevad andmed:

• Mudeli number
• Seerianumber
• Osa number Hulk

Kui Teil ei õnnestu varuosi või teenindust ülalpool toodud viisil saada, võtke palun ühendust:

1. Veenduge, et kütusepaak on täidetud puhta bensiiniga. Ärge kasutage vana bensiini.
2. Külma mootori puhul vajutage kütuse eelpumba nuppu (on olemas mõnedel mudelitel) viis korda.
3. Veenduge, et süüteküünla juhe on kinnitatud küünla külge.
4. Seadistage karburaatorit. Vt mootori kasutusjuhendist.
5. Mootori silindris on liiga palju bensiini. Eemaldage süüteküünal ja kuivatage see. Tõmmake trosskäiviti käepidet mitu korda. Paigaldage süüteküünal. Ühendage juhe süüteküünla külge. Käivitage mootor.
6. Mootorit on raske käivitada tiheda ja kõrge rohu sees. Viige niiduk puhtale ja kuivale pinnale.
7. Veenduge, et mootori peatamise hoob on tööasendis.
8. Veenduge, et kütuseventiil on asendis ON. Vt mootori kasutusjuhendit.

Mootor ei seisku.

1. Vabastage mootori peatamise hoob.
2. Kontrollige mootori peatamise trossi. Paindunud või kahjustunud tross vahetage välja.

Mootori jõudlus on väike.

1. Kontrollige niitmiskõrguse reguleeritust. Kui rohi on kõrge, siis suurendage niitmiskõrgust.
2. Kontrollige lõiketera korpuse põhja. Puhastage lõiketera korpus rohust ja muust prahist.
3. Kontrollige süüteküünla juhet. Veenduge, et see on ühendatud.
4. Puhastage mootori jahutusribid rohust ja muust prahist.
5. Kontrollige karburaatori seadistust. Vt mootori kasutusjuhendit.
6. Kontrollige süüteküünla elektroodide vahet. Seadke selleks 0,76 mm.
7. Kontrollige mootoriõli hulka. Vajadusel lisage õli.
8. Kontrollige mootori õhupuhastit. Vt mootori kasutusjuhendit.
9. Bensiin on riknenud. Tühjendage ja puhastage kütusepaak.

Tugev vibratsioon

1. Lõiketera ei ole tasakaalus. Eemaldage lõiketera ja vahetage see tehase asenduslõiketera vastu.
2. Kontrollige, kas lõiketera pole ehk paindunud või katki. Kahjustunud lõiketera on ohtlik ning tuleb välja vahetada.
3. Kontrollige lõiketera ülekannet. Vahetage katkine ülekanne välja.
4. Kui vibratsioon jääb püsima, viige niiduk volitatud teeninduskeskusse.

1. Puhastage niiduki korpuse põhi.
2. Kontrollige, kas lõiketera pole ehk väga kulunud. Eemaldage lõiketera ja teritage seda. Ohutuse huvides vahetage lõiketera iga kahe aasta tagant välja tehase asenduslõiketera vastu.

Niidetud rohi ei ole ühetasane.

1. Kontrollige kõrguse seadistust kõigi rataste juures. See peab olema kõigi rataste puhul ühesugune.
2. Veenduge, et lõiketera on terav.
3. Kontrollige, kas lõiketera pole paindunud või katki. Kahjustunud lõiketera on ohtlik ning tuleb välja vahetada.
4. Kontrollige lõiketera ülekannet. Katkine ülekanne vahetage välja.
5. Viige seguklapi hoob (kui see on olemas) suure kiiruse või käivitamise asendisse.
6. Kontrollige seguklapi hoova asendit (kui see on olemas). Veenduge, et see ei ole suletud.
7. Viige seguklapi hoob (kui see on olemas) suure kiiruse asendisse. Kontrollige mootori kiirust vastavalt mootori kasutusjuhendile.

PIIRATUD GARANTII

Briggs & Stratton Power Products Group, LLC kohustub tasuta parandama või asendama toote mis tahes detaili, millel on materjaliviga, tootmisviga või mõlemad. Parandusse või ümbervahetamiseks antud toote transpordikulud kannab ostja. See garantii kehtib ning sõltub allpool nimetatud ajahemikest ja tingimustest. Garantiiteenuse saamiseks otsige üles oma piirkonna lähim volitatud edasimüüja. Lähima volitatud edasimüüja leiate meie esinduste kaardilt veebilehel www.murray.com.

See on toote ainuke selgesõnaline garantii. Kaudsed garantiid, kaasa arvatud müügikõlblikkus ja sobivus eriliseks otstarbeks, piirduvad ühe aastaga alates ostukuupäevast või seaduses ettenähtud ajani ning kõik kaudsed garantiid on välistatud. Tootja ei vastuta juhuslike või kaudsete kahjude eest seadusega ettenähtud piirini. Mõned riigid või osariigid ei luba piiranguid kaudse garantii kehtivusajale ning mõned riigid või osariigid ei luba juhuslike või kaudsete kahjude välistamist või piiramist, mistõttu eespool nimetatud piirang või välistamine ei pruugi kehtida. See garantii annab Teile erilised õigushüved, millele võivad lisanduda muud õigused, mis sõltuvad osariigist või riigist.

GARANTIITINGIMUSED

Toote tüüp

LükATAV MURUNIIDUK

Erakasutus

2 aastat

Kommertskasutus

90 päeva

Garantiiperiood algab jaetarbija või kommertslopptarbija sooritatud esmase ostu kuupäevast ja kestab ülaltoodud tabelis märgitud perioodi jooksul. "Erakasutus" tähendab jaetarbija isiklikku elukondlikku kasutust. "Kommertskasutus" tähendab kõiki muid kasutusi, kaasa arvatud kasutamine kommerts-, sissetulekut toovaks või rendiotstarbeks. Kui toodet on kasutatud kommertsotstarbel, käsitletakse seda käesoleva garantii osas kommertskasutuses olevana.

Garantii saamiseks pole registreerimine vajalik. Säilitage ostmist tõendav dokument. Kui Teil puudub esmase ostmise kuupäeva näitav dokument, siis rakendatakse garantiiteenindusel garantiiperioodi pikkuse määramiseks toote valmistamiskuupäeva.

TEIE GARANTIIST

Teeme hea meelega garantiiremonti ja vabandame Teile tekitatud tüli eest. Garantiiremonti võib teha iga volitatud edasimüüja. Enamikuga garantiiremonditöödest tegeldakse rutiinselt, kuid mõnikord ei pruugi garantiiteeninduse nõuded olla asjakohased. Garantiiteenindus ei kehti näiteks juhul, kui toote vigastus on tingitud väärkasutusest, korralise hoolduse puudumisest, vääräst transportimisest, käsitsemisest, ladustamisest või halvast paigaldusest. Garantii ei kehti ka juhul, kui tootelt on eemaldatud seerianumber või toodet on kas muudetud või modifitseeritud.

See garantii katab üksnes materjali- ja/või tootmisvigadest tekkinud kahju. Kliendi ja edasimüüja vaheliste arusaamatuste vältimiseks toome ära nimekirja mõningatest riketest, mis käesoleva garantii alla ei kuulu.

• Normaalne kulumine: Small Engine Jõuseadmed, nagu kõik mehaanilised seadmed, nõuavad normaalseks funktsioneerimiseks perioodiliselt uusi osi ja hooldamist. Garantii ei kata remonti juhul, kui normaalne kasutamine on kulutanud läbi kas toote või selle osa. Paigaldus: See garantii ei kehti tootele, mis on valesti või ilma loata paigaldatud, ümber ehitatud või muudetud. Sama tingimus kehtib paigalduse kohta, mis ei võimalda kavitamist, on mootori mitterahuldava töö põhjus. Vale hooldus: Toote eluiga sõltub selle kasutustingimustest ja hooldusest. Soovitatavad intervallid hoolduseks ja seadistamiseks on kasutusjuhendis kirjas. Sageli kasutatakse seadmeid nagu mullafreesid, servamissaed ja rootorniidukid tolmustes ja ebahügieenilistes tingimustes, mis võivad põhjustada seadme enneaegset kulumist. Selline mustuse, tolmu või muu abrasiivaine seadmesse tungimisest põhjustatud kulumine ei kuulu vale hoolduse tõttu garantii alla. Kui kasutatakse originaalvaruosa(de)st erinevaid varuosi, ei kuulu nende põhjustatud rikked garantiiremondi alla.
• Ebakorrektne ja/või ebapiisav tankimine või õlitamine: Garantii ei kehti rikete korral, mida on põhjustanud muudetud koostisega või vananenud kütus. Mootorile või mootori osadele, kaasa arvatud põlemiskambrile, klappidele, klapipesadele, juhtpuksidele või starteri mähisele muudetud koostisega kütuse nagu petrooleumi või veeldatud maagaasi tekitatud kahju ei kuulu hüvitamisele, välja arvatud juhul, kui mootor on sellise kütuse jaoks sobivaks tunnistatud. Osad, mis on kulunud või purunenud ebapiisava, saastatud või vale määrdeõli kasutamise tõttu ning seadme osad, mis ebapiisava õlitamise tõttu kahjustada on saanud, ei kuulu garantii alla. Väärkasutus: Seadme korrektne kasutusviis on kasutusjuhendis kirjas. Ülevõimendamise, ülekuumenemise või ventilatsiooni puudumise tõttu kahjustatud toode. Toode, mis on purunenud liigeste rappumisest, mida on põhjustanud lahtised või tasakaalustamata terad või rootorid, ülevõimendamine või kõveraks paindunud väntvõll. Garantii alla ei kuulu kahjustused või rikked, mis tulenevad töönetustest, väärkasutusest, valest hooldusest, külmumisest, keemilisest lagunemisest või kasutusjuhendis soovitatud töövõimsuse ületamisest. Rutiinne seadistamine ja kuluvad osad: Garantii alla ei kuulu kuluvad tooted nagu õli, rihmad, terad, O-rõngad, filtrid jne.
• Muud välistamised: Parandused või seadistused detailidele, mille tootjaks pole Briggs & Stratton, ei kuulu garantii alla. See garantii välistab vead, mis tulenevad loodusjõududest või muust vääramatust jõust, mida tootja ei kontrolli. Samuti ei kuulu garantii alla kasutatud, taastatud ja näidistooted.

Garantiiteenust pakuvad üksnes meie volitatud esindajad. Leidke lähim esindus meie kaardilt veebilehel BRIGGSandSTRATTON.COM.

Sisukord

Illustratsioonid 1
