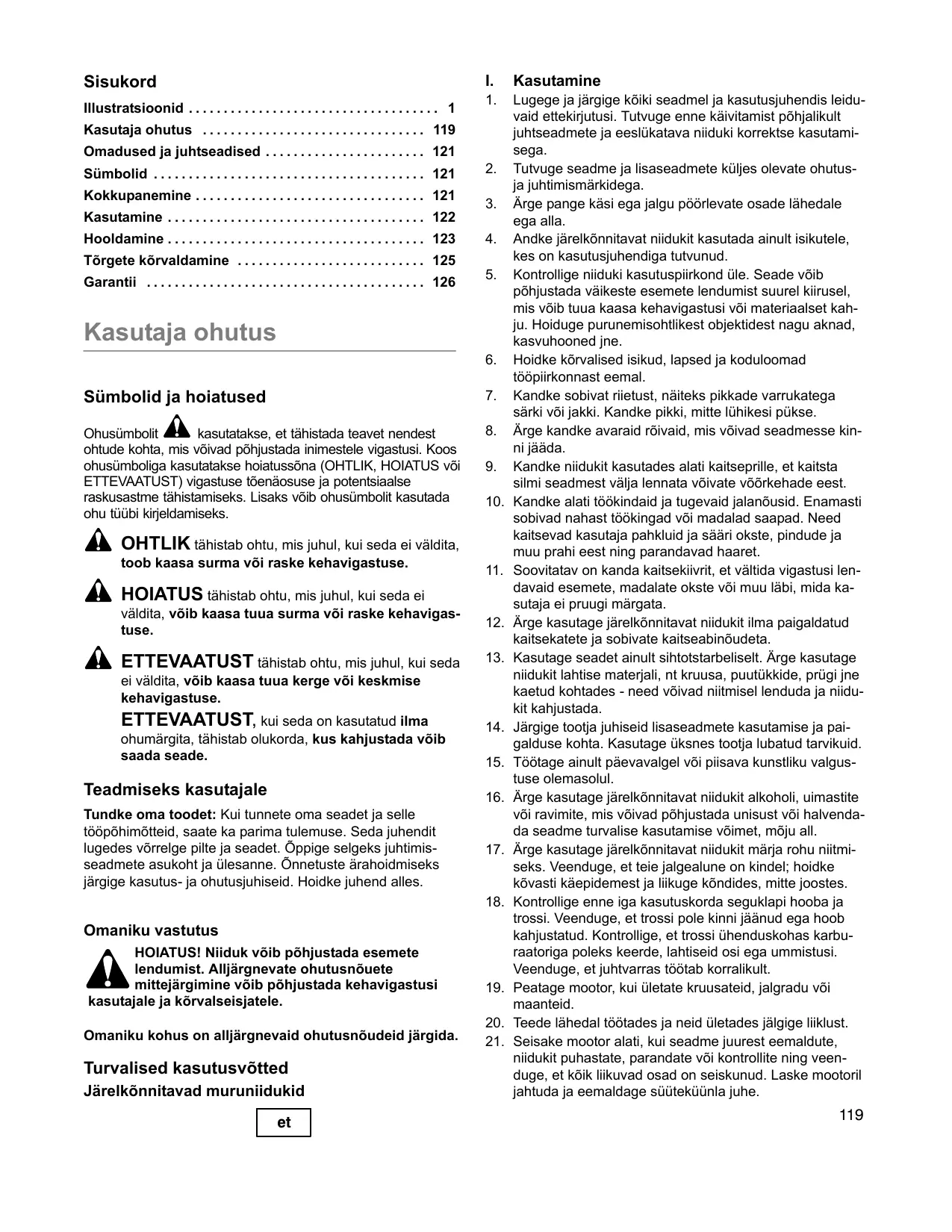

KASUTUSJUHEND MPH550 MURRAY

• Lugege ja järgige kõiki seadmel ja kasutusjuhendis leiduvaid ettekirjutusi. Tutvuge enne käivitamist põhjalikult juhtseadmete ja eeslükatava niiduki korrektse kasutamisega. Tutvuge seadme ja lisaseadmete küljes olevate ohutusja juhtimismärkidega. Ärge pange käsi ega jalgu pöörlevate osade lähedale ega alla. Andke järelkõnnitavat niidukit kasutada ainult isikutele, kes on kasutusjuhendiga tutvunud. Kontrollige niiduki kasutuspiirkond üle. Seade võib põhjustada väikeste esemete lendumist suurel kiirusel, mis võib tuua kaasa kehavigastusi või materiaalset kahju. Hoiduge purunemisohtlikest objektidest nagu aknad, kasvuhooned jne. Hoidke kõrvalised isikud, lapsed ja koduloomad tööpiirkonnast eemal. Kandke sobivat riietust, näiteks pikkade varrukatega särki või jakki. Kandke pikki, mitte lühikesi pükse. Ärge kandke avaraid rõivaid, mis võivad seadmesse kinni jääda. Kandke niidukit kasutades alati kaitseprille, et kaitsta silmi seadmest välja lennata võivate võõrkehade eest. Kandke alati töökindaid ja tugevaid jalanõusid. Enamasti sobivad nahast töökingad või madalad saapad. Need kaitsevad kasutaja pahkluid ja sääri okste, pindude ja muu prahi eest ning parandavad haaret. Soovitatav on kanda kaitsekiivrit, et vältida vigastusi lendavaid esemete, madalate okste või muu läbi, mida kasutaja ei pruugi märgata. Ärge kasutage järelkõnnitavat niidukit ilma paigaldatud kaitsekatete ja sobivate kaitseabinõudeta. Kasutage seadet ainult sihtotstarbeliselt. Ärge kasutage niidukit lahtise materjali, nt kruusa, puutükkide, prügi jne kaetud kohtades - need võivad niitmisel lenduda ja niidukit kahjustada. Järgige tootja juhiseid lisaseadmete kasutamise ja paigalduse kohta. Kasutage üksnes tootja lubatud tarvikuid. Töötage ainult päevavalgel või piisava kunstliku valgustuse olemasolul. Ärge kasutage järelkõnnitavat niidukit alkoholi, uimastite või ravimite, mis võivad põhjustada unisust või halvendada seadme turvalise kasutamise võimet, mõju all. Ärge kasutage järelkõnnitavat niidukit märja rohu niitmiseks. Veenduge, et teie jalgealune on kindel; hoidke kõvasti käepidemest ja liikuge kõndides, mitte joostes. Kontrollige enne iga kasutuskorda seguklapi hooba ja trossi. Veenduge, et trossi pole kinni jäänud ega hoob kahjustatud. Kontrollige, et trossi ühenduskohas karburaatoriga poleks keerde, lahtiseid osi ega ummistusi. Veenduge, et juhtvarras töötab korralikult. Peatage mootor, kui ületate kruusateid, jalgradu või maanteid. Teede lähedal töötades ja neid ületades jälgige liiklust. Seisake mootor alati, kui seadme juurest eemaldute, niidukit puhastate, parandate või kontrollite ning veenduge, et kõik liikuvad osad on seiskunud. Laske mootoril jahtuda ja eemaldage süüteküünla juhe. Kasutaja ohutus p. 119
• Omadused ja juhtseadised p. 121
• Sümbolid p. 121
• Kokkupanemine p. 121
• Kasutamine p. 122
• Hooldamine p. 123
• Tõrgete kõrvaldamine p. 125
• Garantii p. 126

Sümbolid ja hoiatused

Ohusümbolit kasutatakse, et tähistada teavet nendest ohtude kohta, mis võivad põhjustada inimestele vigastusi. Koos ohusümboliga kasutatakse hoiatussõna (OHTLIK, HOIATUS või ETTEVAATUST) vigastuse tõenäosuse ja potentsiaalse raskusastme tähistamiseks. Lisaks võib ohusümbolit kasutada ohu tüübi kirjeldamiseks.

OHTLIK tähistab ohtu, mis juhul, kui seda ei väldita, toob kaasa surma või raske kehavigastuse.

HOIATUS tähistab ohtu, mis juhul, kui seda ei väldita, võib kaasa tuua surma või raske kehavigastuse.

ETTEVAATUST tähistab ohtu, mis juhul, kui seda

ei väldita, võib kaasa tuua kerge või keskmise kehavigastuse. ETTEVAATUST, kui seda on kasutatud ilma ohumärgita, tähistab olukorda, kus kahjustada võib saada seade. Teadmiseks kasutajale

Tundke oma toodet: Kui tunnete oma seadet ja selle tööpõhimõtteid, saate ka parima tulemuse. Seda juhendit lugedes võrrelge pilte ja seadet. Õppige selgeks juhtimisseadmete asukoht ja ülesanne. Õnnetuste ärahoidmiseks järgige kasutus- ja ohutusjuhiseid. Hoidke juhend alles.

Omaniku vastutus HOIATUS! Niiduk võib põhjustada esemete lendumist. Alljärgnevate ohutusnõuete mittejärgimine võib põhjustada kehavigastusi kasutajale ja kõrvalseisjatele. Omaniku kohus on alljärgnevaid ohutusnõudeid järgida. Turvalised kasutusvõtted Järelkõnnitavad muruniidukid

22. Kui seade peaks liigselt vibreerima, seisake mootor,

ühendage lahti süüteküünla juhe ja hoidke seda süüteküünlast eemal. Selgitage kohe välja vibratsiooni põhjus. Harilikult on see märk rikkest.

23. Eseme tabamisel seisake mootor. Eemaldage

süüteküünla juhe. Kontrollige, kas niidukil esineb kahjustusi. Kahjustuste ilmnemisel kõrvaldage need enne, kui niiduki uuesti käivitate.

24. Kontrollige niidukit regulaarselt. Veenduge, et selle osad

poleks kõverad, kahjustatud või lahti tulnud.

25. Ärge iial tõstke ega teisaldage niidukit, kui mootor töötab.

26. Vältige pikaajalist töötaist niiduki müra ja vibratsiooni

keskel. Tehke töös sageli pause ja/või kandke kõrvaklappe müra vastu ning tugevaid töökindaid vibratsiooni vastu.

Kasutage kütuse jaoks üksnes vastavat anumat. Ärge eemaldage bensiinipaagi korki ega valage kütust, kui mootor töötab. Laske mootoril enne tankimist jahtuda. Ärge suitsetage. Ärge tankige seadet siseruumides. Ärge hoidke seadet või kütusemahutit ruumides, kus võib olla lahtine tuli, näiteks teekann. Kütusepaaki tuleb tühjendada välitingimustes. Välja valatud kütust hoidke spetsiaalses mahutis või andke jäätmekäitlusse. Vana õli ja bensiin tuleb kallata ettevaatlikult spetsiaalselt õli ja kütuse jaoks ette nähtud nõudesse. Täis nõud tuleb transportida ettevaatlikult kogumiskeskusesse õigeks taaskasutamiseks.

Ärge kunagi käivitage mootorit siseruumides või piiratud kohtades. Kallakutel töötamine võib põhjustada raskete tagajärgedega õnnetusi libisemise ja kukkumise tagajärjel. Olge kallakutel töötamisel eriti ettevaatlik. Kui tunnete end ebakindlalt, ärge niitke. Niitke piki nõlvu; mitte üles ega alla. Eemaldage ülearused esemed nagu kivid, puutüved jne. Vältige auke, rööpaid ja künkaid. Kõrge rohi võib peita takistusi. Ärge niitke kuristiku või kraavi serval ega jõekaldal. Võite libiseda või kaotada tasakaalu. Ärge niitke liiga järsul kallakul. Ärge niitke liiga järsul kallakul (maksimaalselt 15 kraadi) või väga ebatasasel maapinnal. Kallakul suunda muutes olge väga ettevaatlik. Ärge niitke märjal rohul. Ebakindel toetuspind võib põhjustada libisemist.

Ärge seadistage ega parandage niidukit, kui mootor töötab. Eemaldage süüteküünla juhe ja hoidke seda süüteküünlast eemal, et vältida juhuslikku käivitamist (elektristarteri olemasolul eemaldage süütevõti). Seadistades või remontides kandke alati kaitseprille.

Jälgige, et kõik mutrid ja poldid oleksid pingutatud ning seade töökorras. Detaile ümber vahetades veenduge, et kinnituspoldid on tugevasti kinni.

Ärge muutke turvaseadeid. Kontrollige nende korrasolekut regulaarselt.

Ärge niidukit hooldades või parandades seda ümber pöörake, kui seda selles juhendis otsesõnu soovitatud ei ole. Hooldus- ja parandustöid saab teha ka siis, kui niiduk on püstiasendis. Mõned protseduurid on lihtsamad, kui seade on tõstetud platvormile või tööpinnale.

Puhastage niiduk tuleohu vältimiseks rohulibledest, lehtedest ja muust prahist. Koristage mahaloksunud õli või kütus. Laske niidukil enne hoiulepanekut jahtuda.

Kui tabate mõnd eset, peatuge ja kontrollige seadet. Vajadusel parandage seade enne uuesti käivitamist.

II. Töötamine kallakul

Kui kasutaja ei märka laste kohalolu, võib juhtuda traagiline õnnetus. Lapsi paelub niiduk ja niitmistegevus. Ärge kunagi eeldage, et lapsed jäävad sinna, kus te neid viimati nägite.

1. Hoidke lapsed niitmispiirkonnast eemal ja täiskasvanu

2. Olge tähelepanelik ja lülitage niiduk välja, kui lapsed

tööpiirkonda tulevad.

3. Enne tagurpidi liikumist vaadake taha ja alla, et märgata

4. Ärge kunagi lubage lastel niidukit kasutada.

5. Olge ettevaatlik pimedate nurkade, põõsaste ja puude

juures või mujal, kus vaateväli on piiratud.

Olge bensiini ja muid kütuseid käsitsedes eriti ettevaatlik. Need on tuleohtlikud ja nende aurud võivad plahvatada.

10. Enne puhastamist, parandamist ja seadistamist

ühendage süüteküünla juhe alati lahti.

11. Ärge muutke mootori pöörlemissagedust ning ärge

võimendage mootorit üle.

12. Puhastage või vahetage vajaduse korral ohutus- ja kasutusjuhiseid sisaldavad andmeplaadid.

13. Kasutage mootori ülekuumenemise vältimiseks alati puhast mootorifiltrit.

14. Vaadake niiduk enne hoiustamist üle.

15. Kasutage üksnes originaalvarustust või lubatud varuosi.

16. Vahetage lõiketera tehase asenduslõiketera vastu.

BRIGGSandSTRATTON.COM Kirjeldus Juhtimis- ja töötamissümbolid (Joonis 24) Järelkõnnitav muruniiduk on mootoriga töötav rootorniiduk. Mootor paneb pöörlema lõiketera, mis asub niiduki kere all. Lõiketera tõstab muru ja lõikab selle läbi. Lõikekõrgust saab muuta vastavalt soovile. Niidetud muru kogutakse niiduki taga paiknevasse rohukogumiskotti või töödeldakse muru väetamiseks ümber. Niidetud muru ümbertöötlemist nimetatakse multšimiseks. Lükatavatel mudelitel on vaja inimest, kes niidukit lükkab. Liikurmudelitel on tagaratta ajam, mis muudab niitmise lihtsamaks.

Eesmärgipärane kasutamine/Kasutuspiirid Illustratsioonid ja sümbolid algavad leheküljelt 1. Järelkõnnitav muruniiduk on mõeldud aiamuru niitmiseks. Igasugune muu kasutamine on lubamatu. Seade ei ole mõeldud enam kui 15 cm kõrguse või kõrge umbrohu seguse muru niitmiseks. Niiduk sobib üksnes kodukasutuseks aias. See ei sobi niitmiseks parkides või mänguväljakutel. Omadused ja juhtseadised (Joonis 1) Võrrelge allpool olevaid omaduste ja juhtseadiste kirjeldusi oma mudeliga. Veenduge, et tunnete nende asukohta ja kasutuseesmärki. A. Mootori peatamise hoob B. Käepideme ülemine osa C. Nupp käepideme lukustamiseks D. Käepideme alumine osa E. Tagumine luuk F. Mootor G. Kõrguse seadistaja H. Andmeplaat

J. Trosskäiviti käepide K. Ajami hoob (iseliikuv mudel) L. Multšimiskate Sümbolid TÄHTIS: Allpool näidatud sümbolid asuvad seadmel või tootega kaasasolevates trükistes. Õppige enne seadme kasutamist selgeks iga märgi tähendus. Turvasümbolid (Joonis 23) A. HOIATUS B. TÄHTIS! Lugege enne seadmega töötamist läbi selle kasutusjuhend. C. HOIATUS! Lendavad esemed. Hoidke kõrvalised isikud eemal. Lugege enne seadmega töötamist läbi see kasutusjuhend. D. HOIATUS! Ärge kasutage seadet kallakul, mis on suurem kui 10 kraadi. E. HOIATUS! Ärge peale astuge! F. HOIATUS! Hoidke käed ja jalad pöörlevast terast ohutus kauguses. G. ETTEVAATUST! Enne seadme hooldetööde alustamist eemaldage süüteküünla juhe. H. HOIATUS! Sõrmede muljumise oht.

Aeglane Kiire Õli Kütus Mootor - Käivitamine/Töö/Seiskamine Ajami juhthoob - Rakendatud/Vabastatud Kokkupanek Pakendist väljavõtmise juhised Niiduk on tehases täielikult koostatud. Selle pakendisse asetamisel viidi käepide hoiuasendisse. Käepideme viimiseks tööasendisse järgige allpool antud juhiseid.

1. Eemaldage niiduk pakendist.

2. (Joonis 2) Tõstke käepideme alumist osa (A), kuni selle

otsad lukustuvad tööasendisse (B). Pingutage nuppu (D), kuni käepideme alumine osa on kinni.

3. (Joonis 3)Eemaldage nupp (A) ja kinnitid käepideme alumise osa küljest (C) Seadke käepideme ülemine osa (B)

tööasendisse. Pingutage nuppe (A), kuni käepideme ülemine ja alumine osa paika lukustuvad.

4. (Joonis 4) Trosskäiviti käepideme külgeühendamiseks

tuleb kõigepealt rakendada mootori seiskamise hoob.(F). Tõmmake aeglaselt trosskäiviti käepidemest (G) ja asetage käivitustross juhikusse (H).

5. (Joonis 2) Liikurmudelite puhul kinnitage juhtmed vastavate kinnititega käepideme külge (F).

ETTEVAATUST: Olge ettevaatlik käepidemest haaramisel ja selle tõstmisel. Vältige trosside kahjustamist. Vahetage paindunud või kahjustunud tross enne seadme kasutamist välja. Kuidas panna kokku rohukogumiskotti

1. (Joonis 5) Libistage raam (A) rohukogumiskoti avatud

2. (Joonis 6) Veenduge, et käepide (C) jääb rohukogumiskotist väljapoole. Kinnitage klambrid (D) raami (E) külge.

Kuidas kinnitada rohukogumiskotti (Joonis 7)

1. Rohukogumiskoti kinnitamiseks niiduki külge tõstke tagumine luuk (F) üles. Hoidke rohukogumiskoti

käepidemetest (G) ja kinnitage rohukogumiskoti haagid (H) tagumise uugi liigendvarda (I) külge. Laske tagumine luuk alla. TÄHTIS: Veenduge, et rohukogumiskoti haagid (H) on kinnitatud tagumise luugi liigendvarda (I) külge. Kuidas mootorit ette valmistada HOIATUS! Järgige mootori kasutusjuhendis bensiini ja õli tüübi kohta antud juhiseid. Kasutage alati ohutut bensiinikanistrit. Tankimise ajal ärge suitsetage. Ärge tankige suletud ruumis. Enne tankimist seisake mootor. Laske mootoril mõned minutid jahtuda. ETTEVAATUST: Mootor on tarnitud ilma õli ja kütuseta. Enne mootori käivitamist lisage kindlasti õli vastavalt mootori kasutusjuhendi ettekirjutustele. Kui käivitate mootori ilma õlita, tekitab see parandamatuid kahjustusi ja muudab garantii kehtetuks.

Järgige mootori kasutusjuhendis bensiini ja õli tüübi kohta antud juhiseid. Lugege enne seadme kasutamist läbi tööohutus-, kasutus-, hooldus- ja ladustusjuhised. Kuidas vahetada multšimiskatet HOIATUS! Enne multšimiskatte eemaldamist või paigaldamist eemaldage süüteküünla juhe ja hoidke seda süüteküünlast eemal. (Joonis 8) Mõnedel mudelitel on lisavarustuses multšimiskate. Kasutage multšimiskatet (A) rohu multšimiseks ning rohukogumiskotti, et tagada puhas ja ühtlane niitmine. Rohu kogumiseks rohukogumiskotti eemaldage multšimiskate järgmiselt. Kuidas multšimiskatet eemaldada

1. (Joonis 9) Tõstke üles tagumine luuk (B).

2. Eemaldage multšimiskate (A) tühjendusava küljest.

Kuidas multšimiskatet paigaldada

1. (Joonis 9) Tõstke üles tagumine luuk (B).

2. Libistage multšimiskate (A) väljastusavasse.

Kasutamine Illustratsioonid ja sümbolid algavad leheküljelt 1. Mootori peatamise hoob (Joonis 10) Vabastage mootori peatamise hoob (A), mille peale mootor ja lõiketera peatuvad automaatselt. Mootori käivitamiseks ja töös hoidmiseks hoidke mootori peatamise hoob (A) tööasendis (B). Enne mootori käivitamist vajutage mitu korda mootori peatamise hooba. Veenduge, et mootori peatamise tross liigub vabalt ja mootori peatamise hoob töötab õigesti. Kuidas mootorit peatada (Joonis 10) Mootori peatamiseks vabastage mootori peatamise hoob (A). Ühendage lahti juhe ja hoidke seda süüteküünlast eemal, et vältida mootori käivitumist. Tagumiste rataste ajamisüsteem (Joonis 11) HOIATUS! Kasutusohutuse tagamiseks tuleb ajamisüsteem hoova vabastamisel kohe vabastuma. Kui ajamisüsteem ei vabastu õigesti, siis ärge kasutage niidukit enne, kui ajamisüsteem on volitatud teeninduskeskuses seadistatud või parandatud. Iseliikuvatel mudelitel on tagumiste rataste ajamisüsteem. Juhtige ajamisüsteemi järgmisel viisil:

1. Hoidke mootori peatamise hooba (A) tööasendis.

Käivitage mootor. MÄRKUS: Mootori peatamiseks vabastage mootori peatamise hoob (A).

2. Vajutage ajamihoob (C) ette lõpuni välja. Ajamisüsteem

on nüüd tööle rakendatud ning niiduk liigub edasi.

3. Ainult ajamisüsteemi vabastamiseks vabastage ajami

hoob (C). Hoova vabastatud asendi (D) puhul niiduk lõpetab edasiliikumise, kuid mootor jätkab töötamist.

4. Nii ajamisüsteemi vabastamiseks kui ka mootori peatamiseks lakse mootori peatamise hoob (A) täiesti lahti.

MÄRKUS Uue seadme puhul võivad tagumised rattad maast ülestõstmise pöörelda ka vabastatud ajamisüsteemi puhul. See on uue rihma puhul normaalne nähtus ning kaob pärast paari tunni pikkust kasutamist. Kuidas mootorit käivitada HOIATUS! Mootori töötamise ajal lõiketera pöörleb. TÄHTIS: Enne mootori käivitamist vajutage mitu korda mootori peatamise hooba. Veenduge, et mootori peatamise tross liigub vabalt ja mootori peatamise hoob töötab õigesti.

1. Kontrollige õli. Vt mootori kasutusjuhendit.

2. Täitke kütusepaak tavalise pliivaba bensiiniga. Vt ”Kuidas

mootorit ette valmistada”.

3. Veenduge, et süüteküünla juhe on ühendatud süüteküünla

4. (Joonis 12) Eelpumbaga mootorid: Enamiku temperatuuride puhul vajutage kütuse-eelpumpa (E) tugevalt kolm

korda. Jahedama ilma korral võib olla tarvis vajutada rohkem kordi. Sooja mootori puhul ei pruugi see üldse vajalik olla. Iga vajutamise järel oodake kaks sekundit. MÄRKUS: Uue mootori esmakordsel käivitamisel vajutage kütuse eelpumpa viis korda. MÄRKUS: Liigsel vajutamisel võib karburaator täituda kütusega. Vt „Mootor ei käivitu” tõrgete kõrvaldamise jaotises.

5. (Joonis 11) Iseliikuvad mudelid: Veenduge, et ajami

hoob (C) on vabastatud asendis (D).

6. (Joonis 13) Seiske niiduki taga. Ühe käega hoidke mootori peatamise hooba (A) tööasendis, nagu joonisel

näidatud. Teise käega hoidke kinni trosskäiviti käepidemest (F).

7. Tõmmake aeglaselt trosskäiviti käepidemest, kuni on tunda takistust, seejärel tõmmake sellest mootori

käivitamiseks kiiresti. Laske trosskäiviti käepidemel aeglaselt tagasi minna.

8. Kui mootor 5 või 6 proovimiskorra järel ei käivitu, vaadake

Veaotsingus antud juhiseid. Enne niiduki kasutamist HOIATUS: Kontrollige rohukogumiskoti seisundit kulumise ja vananemise suhtes. Vahetage kulunud või kahjustunud osad välja ainult heakskiidetud tehase enda varuosade vastu. Et rohukogumiskott täiesti täis saada, hoidke mootori töötamisel seguklapi hooba (kui see on olemas) kiire töö asendis. S Et rohukogumiskott täiesti täis saada, hoidke mootori töötamisel seguklapi hooba (kui see on olemas) kiire töö asendis. S Veenduge, et rohukogumiskott (selle olemasolul) on õigesti paigaldatud. S Kontrollige rohukogumiskoti seisundit kulumise ja vananemise suhtes. Vahetage kulunud või kahjustunud osad välja ainult tehase heakskiidetud varuosade vastu. BRIGGSandSTRATTON.COM Kuidas seadistada niitmiskõrgust HOIATUS! Kui mootor töötab, siis käib lõiketera ringi. Enne niiduki korpuse puhastamist peatage mootor ja eemaldage süüteküünla juhe ning hoidke seda süüteküünlast eemal. Eraldi rattaregulaatoritega mudelid (Joonis 15) Niitmiskõrguse muutmiseks muutke reguleerimishoova (A) asendit kõigi rataste juures järgmisel viisil.

1. Vabastage reguleerimishoob (A).

2. Viige reguleerimishoob teise asendisse.

3. Veenduge, et kõik reguleerimishoovad on samas asendis,

nii et niiduk niidab ühetasaselt. Ühe reguleerimishoovaga mudelid (Joonis 16 ja joonis 17) Niitmiskõrguse muutmiseks muutke reguleerimishoova (B) asendit järgmisel viisil.

1. Vabastage reguleerimishoob (B).

2. Viige reguleerimishoob teise asendisse.

Kuidas rohukogumiskotti tühjendada HOIATUS! Peatage enne rohukogumiskoti eemaldamist mootor. Enne, kui eemaldate niiduki korpuse küljest rohtu, ühendage süüteküünla juhe selle küljest lahti ja hoidke seda süüteküünlast eemal.

1. (Joonis 7) Tõstke üles tagumine luuk (A).

2. Hoidke kinni rohukogumiskoti käepidemest (B). Tõstke

raam (C) üle tagumise luugi liigendvarda (D).

3. (Joonis 13) Tühjendage rohukogumiskott (E) rohust.

Niitmistulemuse parandamiseks proovige järgmist: S suurendage niitmiskõrgust S niitke sagedamini S liikuge niitmisel aeglasemalt edasi S vähendage niitmislaiust S muutke suunda S niitke teist korda Hooldamine Mootori hooldamine Illustratsioonid ja sümbolid algavad leheküljelt 1. Järgige hooldust käsitlevat jaotist, et hoida oma seade heas töökorras. Lugege enne mootori käivitamist seda kasutusjuhendit ja ka mootori kasutusjuhendit. Kogu mootori hooldamist puudutav iteave sisaldub mootori kasutusjuhendis. HOIATUS! Ühendage enne mis tahes kontrollimist, seadistamist või parandamist süüteküünla juhe lahti ja hoidke seda süüteküünlast eemal. Mootori kallutamine (Joonis 14) Ettevaatust:: Ärge kallutage mootorit nii, et süüteküünal jääb alla. Kui hooldate mootorit, kontrollite lõiketera või puhastate niiduki korpuse põhja; siis pöörake mootorit alati nii, et süüteküünal jääb ülespoole. Mootori transportimine või kallutamine nii, et süüteküünal jääb alla, põhjustab järgmisi probleeme: S käivitumisraskused S mootori suitsemine S süüteküünla tahmumine S õli või kütuse sattumine õhufiltrisse Määrimine Niitmisnõuanded Mõnedel mudelitel on valikuline multšimiskate. Niidukile paigaldatud multšimiskate annab puhta niitmistulemuse ja niidetud rohi läheb taaskasutusse. Et toitained tagastatakse maapinda, siis vajab muru vähem väetist. Siin antud nõuannete järgmisel suureneb jõudlus ja paraneb muru väljanägemine. S Rohi peab olema kuiv. Kui rohi on märg, siis on seda raske niita ning tekivad suured rohupuntrad. S Rohi ei tohi olla liiga kõrge. Maksimaalne efektiivset niitmist võimaldav kõrgus on 9,8 cm. Seadke kõrguse regulaatorid nii, et ära saab niidetud ainult rohu ülemine kolmandik. S Kui rohi on üle 9,8 cm kõrge, siis tuleb niita kaks korda. Esimese niitmise ajal seadke kõrguse regulaatorid kõige kõrgemasse asendisse. Seejärel laske neid teise niitmise ajaks allapoole. S Hoidke lõiketera serva teravana. Nüri tera põhjustab rohuliblede otste pruuniks muutumist. S Puhastage niiduki korpuse põhja. Kui rohi ja muu praht kogunevad niiduki põhjale, siis halvendab see niitmistulemust.

1. Maksimaalse jõudluse tagamiseks määrige rattaid ja kõiki

liigendeid mootoriõliga iga 25 tunni tagant.

2. Mootori õlitamise kohta lugege mootori kasutusjuhendit.

MÄRKUS: Ärge õlitage mootori peatamise trossi. Määrdeained kahjustavad trossi ja takistavad selle vaba liikumist. Paindunud või kahjustunud tross vahetage välja. Kuidas puhastada niiduki korpust HOIATUS: Kui mootor töötab, siis käib lõiketera ringi. Enne niiduki korpuse puhastamist peatage mootor ja eemaldage süüteküünla juhe ning hoidke seda süüteküünlast eemal. Kui rohi ja muu praht kogunevad niiduki põhjale, siis halvendab see niitmistulemust. Pärast niitmist puhastage niiduki korpust rohust järgmisel viisil.

2. Eemaldage juhe süüteküünla küljest.

3. Puhastage niiduki korpuse ülemine osa ja põhi.

Kuidas eemaldada ajami rihma Ajami rihma eemaldamiseks või hooldamiseks viige niiduk esindusse.

Kuidas seadistada ajami trossi (Joonis 19) HOIATUS: Enne ajami trossi seadistamist vabastage mootori peatamise hoob ja oodake, kuni mootor peatub. Kui ajamisüsteem ei rakendu ega vabane korrektselt, siis kontrollige, kas käepide on õigesti kokku pandud. Veenduge, et selle kõik osad on heas seisundis, pole katki ega paindunud ning et kõik kinnitused on kõvasti kinni. Kulunud osad halvendavad ajamisüsteemi tööd. Kui te niidate kõrget tihedat rohtu või kaldu oleval maapinnal, siis võib ajamisüsteem liiga lõdva ajami trossi korral libiseda. Kui ajamisüsteem libiseb, siis seadistage seda järgmisel viisil või viige niiduk volitatud teeninduskeskusesse.

1. (Joonis 19) Kui ajamisüsteem libiseb, siis pöörake trossi

regulaatorit (A) üks pööre joonisel näidatud suunas. Töötage niidukiga ja testige ajamisüsteemi.

2. Kui ajamisüsteem endiselt libiseb, siis pöörake trossi regulaatorit veel ühe pöörde võrra, et trossi lühemaks

muuta. Testige uuesti ajamisüsteemi.

3. Korrake seadistamist ja testimist, kuni ajamisüsteem

enam ei libise. 4. Enne niitmise alustamist veenduge, et ajamisüsteem vabastub õigesti ja niiduk peatub. Kui ajamisüsteem ei vabastu, siis viige niiduk enne niitmist volitatud teeninduskeskusesse. Lõiketera hooldamine (Joonis 20) HOIATUS! Enne lõiketera (B) või lõiketera ülekande (E) kontrollimist ühendage süüteküünla juhe lahti ja hoidke seda süüteküünlast eemal. Kui lõiketera tabab mingit eset, siis peatage mootor. Kontrollige seadet kahjustuste puudumise suhtes. Kontrollige lõiketera (B) sageli kulumise, nt pragude suhtes. Kontrollige sageli lõiketera kinnituspolti (A). Hoidke polti kõvasti kinni keeratuna. Kui lõiketera tabab mingit eset, siis peatage mootor. Eemaldage juhe süüteküünla küljest. Kontrollige lõiketera ülekannet (E) kahjustuste puudumise suhtes. Kontrollige, kas lõiketera pole ehk paindunud või kahjustunud, väga kulunud või muul viisil viga saanud. Enne seadme kasutamist tuleb kahjustatud osad asendada tehase varuosadega. Ohutuse huvides vahetage lõiketera iga kahe aasta järel. Hoidke lõiketera serv teravana. Nüri tera põhjustab rohuliblede otste pruuniks muutumist. Lõiketera eemaldamiseks või hooldamiseks viige niiduk esindusse. Kontrollige lõiketaset (Joonis 20) Katsetage seadet väikesel pinnal. Kui lõikekõrgus on ebaühtlane või kui niidetud muru ei väljutata, lugege peatükki Veaotsing. Käepideme kokkupanemine hoiule asetamiseks ETTEVAATUST: Olge ettevaatlik käepidemest haaramisel ja selle tõstmisel. Vältige trosside kahjustamist. Vahetage paindunud või kahjustunud tross enne seadme kasutamist välja.

Kuidas käepidet kokku panna

1. (Joonis 21) Nuppudega (A) mudelitel vabastage nupud

(A), mis hoiavad käepideme ülemist osa (B) alumise osa (C) küljes. ETTEVAATUST: Käepideme kokkupanemisel ja ülestõstmisel veenduge, et trossid ei jää käepideme ülemise ja alumise osa vahele ega käepideme kinnituste ümber kinni.

2. (Joonis 22) Pöörake käepideme ülemist osa (B) seadme

3. Lükake see alumise käepideme (C) peale.

4. Pöörake käepide ettepoole üle mootori, nagu joonisel

näidatud. Kindlustage, et trossid viga ei saa. Kuidas käepidet üles tõsta

1. (Joonis 22) Tõmmake käepideme alumist osa (C) tagasi,

kuni selle otsad lukustuvad tööasendis. Seejärel kinnitage pingutitega.

2. Tõstke käepideme ülemine osa (B) tööasendisse.

3. (Joonis 21) Nuppudega (A) mudelitel keerake nupud kinni.

Kuidas niidukit hoiulepanekuks ette valmistada HOIATUS! Ärge valage kütust välja siseruumides, lahtise tule ääres või suitsetades. Kütuseaurud võivad põhjustada plahvatuse või tulekahju.

1. Tühjendage kütusepaak.

2. Laske mootoril töötada, kuni see on bensiinist tühi.

3. Valage õli kuumast mootorist välja. Täitke mootori karter

4. Eemaldage süüteküünal silindri küljest. Valage silindrisse

veidi õli. Tõmmake aeglaselt trosskäiviti käepidemest, et õli kaitseks silindrit. Paigaldage silindrile uus süüteküünal.

5. Puhastage silindri jahutusribid ja mootori kere mustusest.

6. Puhastage niiduki korpuse põhi.

7. Värvi kaitsmiseks puhastage niiduk täielikult.

8. Hoidke seadet hästi õhutatud hoones.

9. Veenduge, et rohukogumiskotis pole rohtu. Rohukogumiskotti jäänud rohi kahjustab seda.

Kuidas tellida varuosi Kasutage üksnes tootja lubatud või heakskiidetud varuosi. Ärge kasutage lisaseadmeid ega tarvikuid, kui neid pole konkreetselt sellele tootele soovitatud. Õigete varuosade tellimiseks peate lisama ka oma seadme mudeli numbri, mis on selle nimeplaadil. Tellimisel on nõutavad alljärgnevad andmed: S Mudeli number S Seerianumber S Osa number S Hulk Kui Teil ei õnnestu varuosi või teenindust ülalpool toodud viisil saada, võtke palun ühendust: Briggs & Stratton UK Ltd Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM BRIGGSandSTRATTON.COM Tõrgete kõrvaldamine Mootor ei käivitu.

1. Veenduge, et kütusepaak on täidetud puhta bensiiniga.

Ärge kasutage vana bensiini.

2. Külma mootori puhul vajutage kütuse eelpumba nuppu

(on olemas mõnedel mudelitel) viis korda.

3. Veenduge, et süüteküünla juhe on kinnitatud küünla

4. Seadistage karburaatorit. Vt mootori kasutusjuhendist.

5. Mootori silindris on liiga palju bensiini. Eemaldage

süüteküünal ja kuivatage see. Tõmmake trosskäiviti käepidet mitu korda. Paigaldage süüteküünal. Ühendage juhe süüteküünla külge. Käivitage mootor.

6. Mootorit on raske käivitada tiheda ja kõrge rohu sees.

Viige niiduk puhtale ja kuivale pinnale.

7. Veenduge, et mootori peatamise hoob on tööasendis.

8. Veenduge, et kütuseventiil on asendist ON. Vt mootori

kasutusjuhendit. Mootor ei seisku.

1. Vabastage mootori peatamise hoob.

2. Kontrollige mootori peatamise trossi. Paindunud või kahjustunud tross vahetage välja.

Mootori jõudlus on väike.

1. Kontrollige niitmiskõrguse reguleeritust. Kui rohi on kõrge,

siis suurendage niitmiskõrgust.

2. Kontrollige lõiketera korpuse põhja. Puhastage lõiketera

korpus rohust ja muust prahist.

3. Kontrollige süüteküünla juhet. Veenduge, et see on

4. Puhastage mootori jahutusribid rohust ja muust prahist.

5. Kontrollige karburaatori seadistust. Vt mootori kasutusjuhendit.

6. Kontrollige süüteküünla elektroodide vahet. Seadke selleks 0,76 mm.

7. Kontrollige mootoriõli hulka. Vajadusel lisage õli.

8. Kontrollige mootori õhupuhastit. Vt mootori kasutusjuhendit.

9. Bensiin on riknenud. Tühjendage ja puhastage

kütusepaak. Tugev vibratsioon

1. Lõiketera ei ole tasakaalus. Eemaldage lõiketera ja vahetage see tehase asenduslõiketera vastu.

2. Kontrollige, kas lõiketera pole ehk paindunud või katki.

Kahjustunud lõiketera on ohtlik ning tuleb välja vahetada.

3. Kontrollige lõiketera ülekannet. Vahetage katkine

4. Kui vibratsioon jääb püsima, viige niiduk volitatud teeninduskeskusse.

Rohi ei välju seadmest õigesti.

1. Puhastage niiduki korpuse põhi.

2. Kontrollige, kas lõiketera pole ehk väga kulunud. Eemaldage lõiketera ja teritage seda. Ohutuse huvides vahetage lõiketera iga kahe aasta tagant välja tehase asenduslõiketera vastu. Niidetud rohi ei ole ühetasane.

1. Kontrollige kõrguse seadistust kõigi rataste juures. See

peab olema kõigi rataste puhul ühesugune.

2. Veenduge, et lõiketera on terav.

3. Kontrollige, kas lõiketera pole paindunud või katki. Kahjustunud lõiketera on ohtlik ning tuleb välja vahetada.

4. Kontrollige lõiketera ülekannet. Katkine ülekanne vahetage välja.

5. Viige seguklapi hoob (kui see on olemas) suure kiiruse või

käivitamise asendisse.

6. Kontrollige seguklapi hoova asendit (kui see on olemas).

Veenduge, et see ei ole suletud.

7. Viige seguklapi hoob (kui see on olemas) asendisse suure

kiiruse asendisse. Kontrollige mootori kiirust vastavalt mootori kasutusjuhendile.

GARANTII Kehtiv alates 09/07 PIIRATUD GARANTII Briggs & Stratton Power Products Group, LLC kohustub tasuta parandama või asendama toote mis tahes detaili, millel on materjaliviga, tootmisviga või mõlemad. Parandusse või ümbervahetamiseks antud toote transpordikulud kannab ostja. See garantii kehtib ning sõltub allpool nimetatud ajavahemikest ja tingimustest. Garantiiteenuse saamiseks otsige üles oma piirkonna lähim volitatud edasimüüja. Lähima volitatud edasimüüja leiate meie esinduste kaardilt veebilehel www.murray.com. See on toote ainuke selgesõnaline garantii. Kaudsed garantiid, kaasa arvatud müügikõlblikkus ja sobivus eriliseks otstarbeks piirduvad ühe aastaga alates ostukuupäevast või seaduses ettenähtud ajani ning kõik kaudsed garantiid on välistatud. Tootja ei vastuta juhuslike või kaudsete kahjude eest seadusega ettenähtud piirini. Mõned riigid või osariigid ei luba piiranguid kaudse garantii kehtivusajale ning mõned riigid või osariigid ei luba juhuslike või kaudsete kahjude välistamist või piiramist, mistõttu eespool nimetatud piirang või välistamine ei pruugi kehtida. See garantii annab Teile erilised õigushüved, millele võivad lisanduda muud õigused, mis sõltuvad osariigist või riigist. Toote tüüp Lükatav muruniiduk GARANTIITINGIMUSED Erakasutus 2 aastat Kommertskasutus 90 päeva Garantiiperiood algab jaetarbija või kommertslõpptarbija sooritatud esmase ostu kuupäevast ja kestab ülaltoodud tabelis märgitud perioodi jooksul. ”Erakasutus” tähendab jaetarbija isiklikku elukondlikku kasutust. ”Kommertskasutus” tähendab kõiki muid kasutusi, kaasa arvatud kasutamine kommerts-, sissetulekut toovaks või rendiotstarbeks. Kui toodet on kasutatud kommertsotstarbel, käsitletakse seda käesoleva garantii osas kommertskasutuses olevana. Garantii saamiseks pole registreerimine vajalik. Säilitage ostmist tõendav dokument. Kui Teil puudub esmase ostmise kuupäeva näitav dokument, siis rakendatakse garantiiteenindusel garantiiperioodi pikkuse määramiseks toote valmistamiskuupäeva. TEIE GARANTIIST Teeme hea meelega garantiiremonti ja vabandame Teile tekitatud tüli eest. Garantiiremonti võib teha iga volitatud edasimüüja. Enamikuga garantiiremonditöödest tegeldakse rutiinselt, kuid mõnikord ei pruugi garantiiteeninduse nõuded olla asjakohased. Garantiiteenindus ei kehti näiteks juhul, kui toote vigastus on tingitud väärkasutusest, korralise hoolduse puudumisest, väärast transportimisest, käsitsemisest, ladustamisest või halvast paigaldusest. Garantii ei kehti ka juhul, kui tootelt on kõrvaldatud seerianumber või toodet on kas muudetud või modifitseeritud. See garantii katab üksnes materjali- ja/või tootmisvigadest tekkinud kahju. Kliendi ja edasimüüja vaheliste arusaamatuste vältimiseks toome ära nimekirja mõningatest riketest, mis käesoleva garantii alla ei kuulu.

Normaalne kulumine: Small Engine Jõuseadmed, nagu kõik mehaanilised seadmed, nõuavad normaalseks funktsioneerimiseks perioodiliselt uusi osi ja hooldamist. Garantii ei kata remonti juhul, kui normaalne kasutamine on kulutanud läbi kas toote või selle osa. Paigaldus: See garantii ei kehti tootele, mis on valesti või ilma loata paigaldatud, ümber ehitatud või muudetud. Sama tingimus kehtib paigalduse kohta, mis ei võimalda käivitamist, on mootori mitterahuldava töö põhjus. Vale hooldus: Toote eluiga sõltub selle kasutustingimustest ja hooldusest. Soovitatavad intervallid hoolduseks ja seadistamiseks on kasutusjuhendis kirjas. Sageli kasutatakse seadmeid nagu mullafreesid, servamissaed ja rootorniidukid tolmustes ja ebahügieenilistes tingimustes, mis võivad põhjustada seadme enneaegset kulumist. Selline mustuse, tolmu või muu abrasiivaine seadmesse tungimisest põhjustatud kulumine ei kuulu vale hoolduse tõttu garantii alla. Kui kasutatakse originaalvaruosa(de)st erinevaid varuosi, ei kuulu nende põhjustatud rikked garantiiremondi alla. Ebakorrektne ja/või ebapiisav tankimine või õlitamine: Garantii ei kehti rikete korral, mida on põhjustanud muudetud koostisega või vananenud kütus. Mootorile või mootori osadele, kaasa arvatud põlemiskambrile, klappidele, klapipesadele, juhtpuksidele või starteri mähistele muudetud koostisega kütuse nagu petrooleumi või veeldatud maagaasi tekitatud kahju ei kuulu hüvitamisele, välja arvatud juhul, kui mootor on sellise kütuse jaoks sobivaks tunnistatud. Osad, mis on kulunud või purunenud ebapiisava, saastatud või vale määrdeõli kasutamise tõttu ning seadme osad, mis ebapiisava õlitamise tõttu kahjustada on saanud, ei kuulu garantii alla. Väärkasutus: Seadme korrektne kasutusviis on kasutusjuhendis kirjas. Ülevõimendamise, ülekuumenemise või ventilatsiooni puudumise tõttu kahjustatud toode. Toode, mis on purunenud liigsest rappumisest, mida on põhjustanud lahtised või tasakaalustamata terad või töörattad, ülevõimendamine või kõveraks paindunud väntvõll. Garantii alla ei kuulu kahjustused või rikked, mis tulenevad tööõnnetustest, väärkasutusest, valest hooldusest, külmumisest, keemilisest lagunemisest või kasutusjuhendis soovitatud töövõimsuse ületamisest. Rutiinne seadistamine ja kuluvad osad: Garantii alla ei kuulu kuluvad tooted nagu õli, rihmad, terad, o-rõngad, filtrid jne. Muud välistamised: Parandused või seadistused detailidele, mille tootjaks pole Briggs & Stratton, ei kuulu garantii alla. See garantii välistab vead, mis tulenevad loodusjõududest või muust vääramatust jõust, mida tootja ei kontrolli. Samuti ei kuulu garantii alla kasutatud, taastatud ja näidistooted. Garantiiteenust pakuvad üksnes meie volitatud esindajad. Leidke lähim esindus meie kaardilt veebilehel BRIGGSandSTRATTON.COM.
