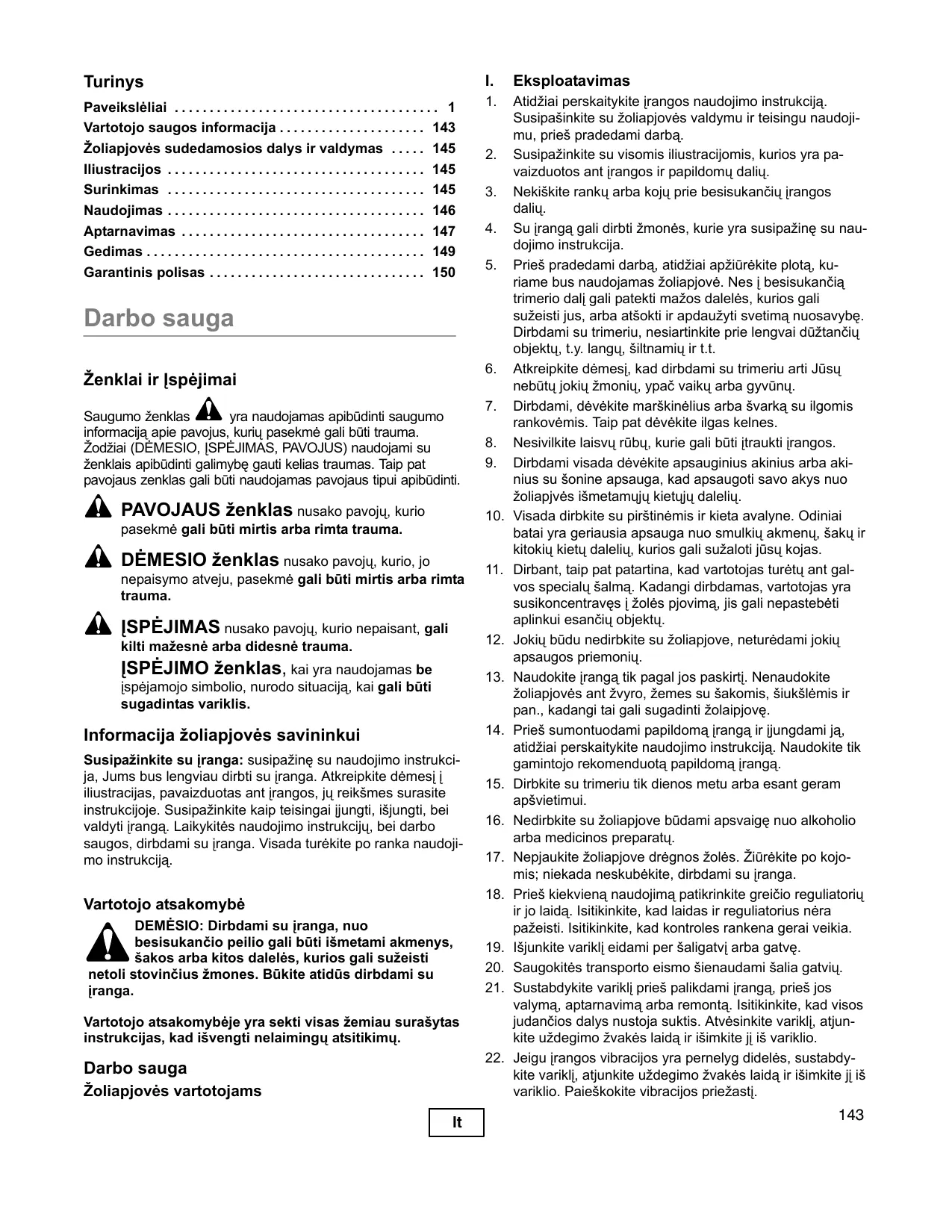

NAUDOJIMO INSTRUKCIJA MPH550 MURRAY

Atidžiai perskaitykite įrangos naudojimo instrukciją. Susipašinkite su žoliapjovės valdymu ir teisingu naudojimu, prieš pradedami darbą. Susipažinkite su visomis iliustracijomis, kurios yra pavaizduotos ant įrangos ir papildomų dalių. Nekiškite rankų arba kojų prie besisukančių įrangos dalių. Su įrangą gali dirbti žmonės, kurie yra susipažinę su naudojimo instrukcija. Prieš pradedami darbą, atidžiai apžiūrėkite plotą, kuriame bus naudojamas žoliapjovė. Nes į besisukančią trimerio dalį gali patekti mažos dalelės, kurios gali sužeisti jus, arba atšokti ir apdaužyti svetimą nuosavybę. Dirbdami su trimeriu, nesiartinkite prie lengvai dūžtančių objektų, t.y. langų, šiltnamių ir t.t. Atkreipkite dėmesį, kad dirbdami su trimeriu arti Jūsų nebūtų jokių žmonių, ypač vaikų arba gyvūnų. Dirbdami, dėvėkite marškinėlius arba švarką su ilgomis rankovėmis. Taip pat dėvėkite ilgas kelnes. Nesivilkite laisvų rūbų, kurie gali būti įtraukti įrangos. Dirbdami visada dėvėkite apsauginius akinius arba akinius su šonine apsauga, kad apsaugoti savo akys nuo žoliapjvės išmetamųjų kietųjų dalelių. Visada dirbkite su pirštinėmis ir kieta avalyne. Odiniai batai yra geriausia apsauga nuo smulkių akmenų, šakų ir kitokių kietų dalelių, kurios gali sužaloti jūsų kojas. Dirbant, taip pat patartina, kad vartotojas turėtų ant galvos specialų šalmą. Kadangi dirbdamas, vartotojas yra susikoncentravęs į žolės pjovimą, jis gali nepastebėti aplinkui esančių objektų. Jokių būdu nedirbkite su žoliapjove, neturėdami jokių apsaugos priemonių. Naudokite įrangą tik pagal jos paskirtį. Nenaudokite žoliapjovės ant žvyro, žemes su šakomis, šiukšlėmis ir pan., kadangi tai gali sugadinti žolaipjovę. Prieš sumontuodami papildomą įrangą ir įjungdami ją, atidžiai perskaitykite naudojimo instrukciją. Naudokite tik gamintojo rekomenduotą papildomą įrangą. Dirbkite su trimeriu tik dienos metu arba esant geram apšvietimui. Nedirbkite su žoliapjove būdami apsvaigę nuo alkoholio arba medicinos preparatų. Nepjaukite žoliapjove drėgnos žolės. Žiūrėkite po kojomis; niekada neskubėkite, dirbdami su įranga. Prieš kiekvieną naudojimą patikrinkite greičio reguliatorių ir jo laidą. Isitikinkite, kad laidas ir reguliatorius nėra pažeisti. Isitikinkite, kad kontroles rankena gerai veikia. Išjunkite variklį eidami per šaligatvį arba gatvę. Saugokitės transporto eismo šienaudami šalia gatvių. Sustabdykite variklį prieš palikdami įrangą, prieš jos valymą, aptarnavimą arba remontą. Isitikinkite, kad visos judančios dalys nustoja suktis. Atvėsinkite variklį, atjunkite uždegimo žvakės laidą ir išimkite jį iš variklio. Jeigu įrangos vibracijos yra pernelyg didelės, sustabdykite variklį, atjunkite uždegimo žvakės laidą ir išimkite jį iš variklio. Paieškokite vibracijos priežastį.

Ženklai ir Įspėjimai

Saugumo ženklas yra naudojamas apibūdinti saugumo informaciją apie pavojus, kurių pasekmė gali būti trauma. Žodžiai (DĖMESIO, ĮSPĖJIMAS, PAVOJUS) naudojami su ženklais apibūdinti galimybę gauti kelias traumas. Taip pat pavojaus zenklas gali būti naudojamas pavojaus tipui apibūdinti.

PAVOJAUS ženklas nusako pavojų, kurio pasekmė gali būti mirtis arba rimta trauma.

DĖMESIO ženklas nusako pavojų, kurio, jo nepaisymo atveju, pasekmė gali būti mirtis arba rimta trauma.

ĮSPĖJIMAS nusako pavojų, kurio nepaisant, gali kilti mažesnė arba didesnė trauma.

ĮSPĖJIMO ženklas, kai yra naudojamas be

įspėjamojo simbolio, nurodo situaciją, kai gali būti sugadintas variklis.

Informacija žoliapjovės savininkui Susipažinkite su įranga: susipažinę su naudojimo instrukcija, Jums bus lengviau dirbti su įranga. Atkreipkite dėmesį į iliustracijas, pavaizduotas ant įrangos, jų reikšmes surasite instrukcijoje. Susipažinkite kaip teisingai įjungti, išjungti, bei valdyti įrangą. Laikykitės naudojimo instrukcijų, bei darbo saugos, dirbdami su įranga. Visada turėkite po ranka naudojimo instrukciją.

Vartotojo atsakomybė DEMĖSIO: Dirbdami su įranga, nuo besisukančio peilio gali būti išmetami akmenys, šakos arba kitos dalelės, kurios gali sužeisti netoli stovinčius žmones. Būkite atidūs dirbdami su įranga.

Vartotojo atsakomybėje yra sekti visas žemiau surašytas instrukcijas, kad išvengti nelaimingų atsitikimų.

Darbo sauga Žoliapjovės vartotojams

23. Jeigu žoliapjovė užkabino kliūtį, sustabdykite variklį.

Atjunkite uždegimo žvakės laidą. Apžiūrėkite žoliapjovę. Jeigu žoliapjovė yra apgadinta, suremontuokite ją.

24. Reguliariai tikrinkite žoliapjovę. Isitikinkite, kad jos dalys

nėra užlenktos, pažeistos arba atlaisvintos.

25. Dirbant varikliui, niekada nekelkite ir neneškite

26. Venkite ilgo darbo su benzininiu varikliu dėl jo

skleidžiamo garso ir vibracijos. Darykite pertraukas ir/ arba įdėkite ausų apsaugas, taip pat dėvėkite darbo pirštines, dirbdami su žoliapjove.

II. Darbas nuokalnėse

Nuokalnė yra pagrindinis faktorius dėl kurio galima gauti traumą. Būkite atidūs šienaudami nuokalnėse. Jeigu Jums sunkiai sekasi, nešienaukite nuokalnėje.

Šienaukite išilgai nuokalnės; niekada statmenai. Pašalinkite akmenis, medžių šakas. Ir tt. Nepatekite į duobes, vagas arba ant iškilimų. Aukšta žolė gali slėpti kliūtis. Nenaudokite žoliapjovės šalia griovių ir pylimų. Operatorius gali prarasti pusiausvyrą.

Nenaudokite žoliapjovės ant labai stačių kalvų. Nenaudokite žoliapjovės ant labai stačių kalvų (maksimaliai 15 laipsnių) arba plotuose kurių paviršius yra labai kietas. Būkite atsargūs, keisdami šienavimo kryptį nuokalnėse. Nenaudokite žolaipjovės ant drėgnos žolės. Jūs galite paslysti.

Operatoriaus nežinojimas apie vaikų būvimą šalia šienavimo gali baigtis tragišku nelaimingu atsitikimu. Žoliapjovė ir jos darbas traukia vaikus. Niekada nemanykite, kad vaikai lieka toje pačioje vietoje kur Jūs matėte juos paskutinį kartą.

Neleiskite vaikų į šienavimo plotą.

Būkite budrūs ir išjunkite žoliapjovę, jeigu prie Jūsų priartėja vaikai.

Važiuodami atbuline eiga, žiūrėkite atgal ir žemyn, kad po žoliapjove nepakliūtų maži vaikai.

Niekada neleiskite vaikams dirbti su žoliapjove.

Būkite atidūs, privažiuodami prie uždarų kampų, krūmų, medžių ir kitų objektų kurie apsunkina vaizdą.

Atsargiai elkitės su benzinu ir kitais kuro tipais. Jie yra degus, o jų garai gali sprogti.

Naudokite tik tinkamą talpą.

Niekada nenuimkite kuro bako dangčio ir nepilkite kurą, varikliui dirbant. Atvėsinkite variklį, prieš pildami kurą. Nerūkykite. c. Niekada nepilkite kurą patalpoje. d. Niekada nelaikykite įrangos arba kuro talpą šalia ugnies šaltinių. e. Norėdami išpilti kurą iš bako, darykite tai lauke. Išpiltas kuras turi būti laikomas atitinkamoje talpoje arba jo reikia atsargiai atsikratyti. f. Atsargiai išpilkite seną alyvą ir kurą į atitinkamus rezervuarus. g. Rezervuarus (bakelius) su seną alyvą perduokite į alyvos perdirbimo punktus. Niekada neveskite variklio patalpoje arba uždarame plote. Niekada neatlikinėkite juokių reguliavimo arba remonto darbų, varikliui dirbant. Atjunkite uždegimo žvakės laidą ir laikykite jį toliau nuo variklio kad išvengti atsitiktinio variklio užvedimo (išimkite uždegimo raktą, jeigu variklyje yra elektros starteris). Visada dėvėkite akių apsaugą, atlikinėdami reguliavimo arba remonto darbus. Reguliariai tikrinkite variklio montavimo varžtus. Isitikinkite, kad visi varžtai ir veržlės yra gerai užsukti. Keisdami žolipjovės dalis, tikrinkite jų tvirtinimo elementus. Niekada nelieskite apsauginių prietaisų. Dažnai tikrinkite jų veikimą. Aptarnaudami arba remontuodami žoliapjovę neapverskite jo, nebent tai yra nurodyta instrukcijoje. Aptarnavimo ir remonto procedūras galima atlikti žoliapjovei stovint vertikaliai. Kai kuriuos veiksmus yra lengviau atlikti žoliapjovei gulint ant pakeltos platformos arba darbastalio. Tam kad sumažinti ugnies pavojų valykite žoliapjovę nuo žolės, lapų ir kitų nuosėdų. Valykite alyvos ir kuro nutekėjimus. Atvėsinkite žoliapjovę prieš sandėliavimą. Atsitrenkę į objektą, sustabdykite ir apžiūrėkite įrangą. Jeigu reikia, suremontuokite, prieš palesdami iš naujo. Visada atjunkite uždegimo žvakės laidą prieš valymą, remontą arba reguliavimą. Nekeiskite variklio greičio reguliatoriaus nustatymų ir neleiskite variklio pernelyg dideliu greičiu. Jeigu reikia valykite ir pakeiskite saugumo ir naudojimo lipdukus ant įrangos. Tam, kad apsaugoti variklį nuo perkaitinimo uždėkite variklio apsaugą nuo žolės ir valykite ją. Apžiūrėkite žoliapjovę prieš naudojimą. Naudokite tik originalią įrangą ir atsargines dalis. Keisdami peilį, naudokite tik gamintojo originalias detales. BRIGGSandSTRATTON.COM Aprašymas Ši žoliapjovė yra varoma varikliu ir turi besisukanti peilį. Pjovimo peilis yra po žoliapjovės korpusu ir yra varomas variklio pagalba. Peilio aukštis yra reguliuojamas. Žolės pjovimo aukštį galima reguliuoti. Nupjauta žolė yra surenkama žolės surinkimo krepšyje arba, tam tikrose žoliapjovėse, gali būti perdirbama ir patenka į veją. Nupjautos žolės perdirbimas dar yra vadinamas mulčiavimu. Stumiamus modelius turi valdyti operatorius. Savaeigiuose modeliuose yra galinių ratų pavaros sistema, kuri palengvina žolės pjovimą. Žoliapjovės paskirtis/Naudojimo apribojimai Ši žoliapjovė yra skirta pjauti žolę. Naudojimas kitais tikslais yra draudžiamas. Su jos pagalba negalim pjauti žolės kurios aukštis yra didesnis negu 15 cm arba veja yra apaugusi piktžole. Ši žoliapjovė yra skirta privačiam naudojimui, nuosavame sode. Su ją negalima pjauti žolės visuomeniniuose parkuose arba futbolo aikštelėse. Žoliapjovės sudedamosios dalys ir valdymas (Paveikslėlis 1) Palyginkite sekančias žoliapjovės dalis ir valdymo organus su jūsų turimą žoliapjove. Susipažinkite su kiekviena jos dalimi ir supraskite veikimo principą. A. Variklio stabdymo svirtis B. Viršutinė rankena C. Veržlė arba fiksatorius D. Apatinė rankena E. Galinis dangtis F. Variklis G. Aukščio reguliatorius H. Modelio numeris

J. Rankinio starterio rankena K. Pavaros rankena (savaeigiame modelyje) L. Mulčiavimo prietaisas (plūgas) Iliustracijos DĖMESIO: Sekančios iliustracijos yra pavaizduotos ant įrangos arba literatūroje, kuri buvo komplekte su įranga. Prieš pradedant darbą su įranga, įsitikinkite kad teisingai supratote kiekvienos iliustracijos paskirtį. Darbu Saugos Iliustracijos (Pav 23)

B. DĖMESIO: Prieš pradedant darbą su įranga, perskaitykite Įrangos vartojimo Instrukcija. C. ATSARGIAI: Išmetamieji objektai. Negalima dirbti su įranga kai šalia stovi žmonės. Perskaitykite vartotojo instrukcija, prieš pradedant darbą su įranga. D. DĖMESIO: Nešienaukite nuokalnėje, kurios nuožulnumo kampas yra didesnis už 10°. E. DĖMESIO: Neženkite. F. DĖMESIO: Nelieskite besisukančio peilio rankomis ir kojomis.

G. ATSARGIAI: Atjunkite uždegimo žvakės laidą, prieš aptarnaudami įrangą. H. ATSARGIAI: Sulaužyti pirštai. Kontrolės ir Eksploatavimo Iliustracijos (Pav 24)

Letai Greitai Alyva Kuras Variklis - Užvedimas/Veikimas/Išjungimas Pavaros valdymo svirtis - Įjungta/Išjungta Surinkimas Iliustracijos ir schemos prasideda puslapyje 1. Išpakavimo nuorodos Žoliapjovė buvo pilnai surinkta gamykloje. Dėžėje rankena guli šalia žoliapjovės. Tam kad ją surinkti į darbinę padėtį atlikite sekančius veiksmus.

1. Išimkite žoliapjovę iš dėžės.

2. (Pav. 2) Pakelkite apatinę rankena (A) kol jos galai

užsifiksuos darbinėje padėtyje (B). Priveržkite fiksatorių (D) kad rankena būtų gerai užfiksuota.

3. (Pav. 3)Nuimkite fiksatorių (A) ir laikiklius nuo apatinės

rankenos (C) Nustatykite viršutinę rankeną (B) į darbinę padėtį. Priveržkite fiksatorius (A) kol viršutinė ir apatinė rankenos užsifiksuos savo vietose.

4. (Pav 4) Norėdami įdėti rankinio starterio virvę, pirmiausia

įjunkite variklio stabdymo svirtį. (F). Lėtai tempkite starterio rankeną (G) ir įdėkite starterio virvę į kreipiamąją (H).

5. (Pav. 2) Savaeigiuose modeliuose pritvirtinkite laidus prie

rankenos laikiklių (F) pagalba. ĮSPĖJIMAS: Atsargiai lenkite rankeną. Nepažeiskite laidus. Sulenktas laidas blogai veiks. Prieš naudodami žoliapjovę, pakeiskite sulenktą arba pažeistą laidą. Kaip surinkti žolės surinkimo krepšį

1. (Pav 5) Įdėkite rėmą (A) į atvirą krepšio galą (B).

2. (Pav. 6) Įsitikinkite kad rankena (C) nėra krepšio viduje.

Prijunkite fiksatorius (D) prie rėmo (E). Kaip sumontuoti žolės surinkimo krepšį (Pav. 7)

1. Pakelkite galinį dangtį (F). Laikykite krepšio rankeną (G) ir

uždėkite krepšio kabliukus (H) ant dangčio strypo (I). Nuleiskite galinį dangtį. SVARBU: Įsitikinkite kad krepšio kabliukai (H) yra uždėti ant galinio dangčio strypo (I). Kaip paruošti darbui variklį DĖMESIO: Sekite variklio gamintojo rekomendacijas kokį kurą ir alyvą naudoti. Visada naudokitės saugia kuro talpa. Nerūkykite, pildami kurą į baką. Nepilkite kuro kai esate uždaroje patalpoje. Prieš pildami kurą, sustabdykite variklį ir leiskite jam atvėsti. DĖMĖSIO: Jus gaunate variklį iš Briggs & Stratton be alyvos ir benzino. Patikrinkite alyvos lygį prieš variklio užvedimą ir įpilkite alyvą pagal instrukciją. Jeigu bandysite užvesti variklį be alyvos, jis bus sugadintas ir Jus neteksite garantijos.

Sekite variklio gamintojo rekomendacijas kokį kurą ir alyvą naudoti. Prieš žoliapjovės naudojimą perskaitykite saugumo, naudojimo, aptarnavimo ir sandėliavimo instrukcijas. Kaip pakeisti mulčiavimo prietaisą DĖMĖSIO: Prieš nuimdami arba pakeisdami mulčiavimo prietaisą, atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo uždegimo žvakės. (Pav. 8) Kai kuriuose modeliuose yra mulčiavimo prietaisas (papildoma įranga). Naudokite mulčiavimo prietaisą (A) žolei mulčiuoti, kad pjovimas būtų tolygus. Tam kad žolė patektų į žolės surinktuvą, nuimkite mulčiavimo prietaisą kaip yra parodyta. Kaip nuimti mulčiavimo prietaisą.

1. (Pav. 9) Pakelkite galinį dangtį (B).

2. Išimkite mulčiavimo prietaisą (A) iš žolės išmetimo angos.

Kaip įdėti mulčiavimo prietaisą

1. (Pav. 9) Pakelkite galinį dangtį (B).

2. Įdėkite mulčiavimo prietaisą (A) į žolės išmetimo angą.

Naudojimas Iliustracijos ir schemos prasideda puslapyje 1. Variklio stabdymo rankena (Pav. 10) Atleiskite variklio stabdymo rankeną (A); variklis ir peilis automatiškai sustos. Tam kad įjungti variklį paimkite rankeną (A) ir laikykite ją (B) padėtyje. Prieš naudodami variklį kelis kartus patikrinkite rankenos veikimą. Įsitikinkite kad variklis stabdymo laidai laisvai juda ir rankena veikia gerai. Kaip sustabdyti variklį (Paveikslėlis 10) Tam kad sustabdyti variklį, atleiskite rankeną (A). Atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo uždegimo žvakės. Galinių varančiųjų ratų sistema (Pav. 11) DĖMĖSIO: Darbo saugos sumetimais, pavaros sistema turi išsijungti iš karto po pavaros rankenos atleidimo. Jeigu pavara neišsijungia, nenaudokite žoliapjovės kol pavaros sistema nėra sureguliuota arba suremontuota pas įgaliotą serviso atstovą. Savaeigiai modeliai turi galinių varančiųjų ratų sistemą. Naudokitės šia sistema sekančiai.

1. Laikykite variklio stabdymo rankeną (A) darbinėje

padėtyje. Užveskite variklį. PASTABA: Tam kad sustabdyti variklį, atleiskite rankeną (A).

2. Pastumkite pavaros rankeną (C) į priekį. Pavara įsijungs ir

žoliapjovė pradės judėti į priekį.

3. Tam kad atjungti tik pavara, atleiskite rankeną (C). Kai

pavaros rankena bus padėtyje (D), žoliapjovė sustos, bet variklis veiks.

4. Tam kad išjungti pavarą ir variklį vienu metu, atleiskite

variklio stabdymo rankeną (A). PASTABA: Naujoje žoliapjovėje, kai pavara yra išjungta, galiniai ratai gali suktis, pakėlus žoliapjovę. Tai yra normalu, kadangi pavaros diržas yra naujas. Po kelių darbo valandų šis reiškinys išnyks. Kaip užvesti variklį DĖMĖSIO: Kai variklis yra užvestas, sukasi peilis. SVARBU: Prieš užvesdami variklį, išbandykite stabdymo rankenos veikimą kelis kartus. Įsitikinkite kad variklio išjungimo laidas laisvai juda ir stabdymo rankena gerai veikia.

1. Patikrinkite alyvos lygį. Perskaitykite variklio instrukciją.

2. Pripilkite į baką bešvinį benziną. Perskaitykite ”Kaip parengti darbui variklį” skyrių.

3. Patikrinkite ar yra prijungtas laidas prie uždegimo žvakės.

4. (Pav. 12) Varikliai su kuro siurbliu: Paspauskite kuro

siurblio galvutę (E) trys kartus. Esant vėsesnėms orams, gali prireikti pripumpuoti kurą dar kartą. Šiltam varikliui kuro pumpavimas nėra būtinas. Palaukite dvi sekundės po kiekvieno paspaudimo. PASTABA: Užvesdami naują variklį, paspauskite kuro siurblio galvutę penkis kartus. PASTABA: Neperpumpuokite kurą! Karbiuratorius gali užsilieti kuru.Perskaitykite ”Variklis neužsiveda” Gedimų skyriuje.

5. (Pav. 11) Savaeigiai modeliai: Įsitikinkite kad pavaros

rankena (C) yra pavaros išjungimo padėtyje (D).

6. (Pav. 13) Atsistokite už žoliapjovės. Viena ranka laikykite

variklio stabdymo rankeną (A) kaip yra parodyta. Kita ranka paimkite rankinio starterio rankeną (F).

7. Lėtai patempkite rankinio starterio rankeną kol pajusite

pasipriešinimą, o tada greitu ir staigiu judėsiu užveskite variklį. Lėtai atleiskite rankinio starterio rankeną.

8. Jeigu variklis neužsivedė po 5 arba 6 bandymų, skaitykite

GEDIMŲ SĄRAŠĄ. Prieš žoliapjovės naudojimą DĖMĖSIO: Apžiūrėkite žolės surinkimo krepšį. Jis neturi būti apgadintas arba pažeistas. Jeigu radote pažeidimus, pakeiskite atitinkamas dalis originaliomis gamintojo dalimis. Tam kad į krepšį patektų kuo daugiau žolės, naudokite žoliapjovę tik droseliui (jeigu toks yra) esant fast (greitas) padėtyje. S Tam kad į krepšį (jeigu toks yra) patektų kuo daugiau žolės, naudokite žoliapjovę tik droseliui (jeigu toks yra) esant fast (greitas) padėtyje. S Patikrinkite ar krepšys (jeigu toks yra) yra gerai sumontuotas. S Apžiūrėkite žolės surinkimo krepšį. Jis neturi būti apgadintas arba pažeistas. Jeigu radote pažeidimus, pakeiskite atitinkamas dalis originaliomis gamintojo dalimis. Pjovimo aukščio reguliavimas DĖMĖSIO: Peilis sukasi, kai veikia variklis. Prieš pjovimo aukščio reguliavimą, atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo uždegimo žvakės. BRIGGSandSTRATTON.COM Aptarnavimas Modeliai su kiekvieno rato aukščio reguliatoriumi (Pav. 15) Norėdami pakeisti pjovimo aukštį, pakeiskite kiekvieno rato reguliatorius (A) padėtį sekančiai.

1. Atlaisvinkite reguliatorių (A).

2. Nustatykite reguliatorių į kitą padėtį.

3. Įsitikinkite kad kiekvieno rato reguliatorius yra toje pačioje

padėtyje, kad žoliapjovė pjautų žolę horizontaliai. Modeliai su vienu aukščio reguliatoriumi (Pav. 16 ir Pav. 17) Norėdami pakeisti pjovimo aukštį, pakeiskite reguliatoriaus (B) padėtį sekančiai.

1. Atlaisvinkite reguliatorių (B).

2. Nustatykite reguliatorių į kitą padėtį.

Variklio aptarnavimas Iliustracijos ir schemos prasideda puslapyje 1. Perskaitykite šį skyrių tam kad palaikyti jūsų įrangą gerame stovyje. Prieš vesdami variklį, perskaitykite šią instrukciją kartu su variklio instrukcija. Visa variklio aptarnavimo informacija yra variklio instrukcijoje. DĖMESIO: Prieš atlikinėdami apžiūrą, reguliavimą arba remontą, atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo žvakės. Variklio vertimas (Pav. 14) Įspėjimas: Neverskite variklio uždegimo žvake į apačią. Aptarnaudami variklį, apžiūrėdami peilį arba valydami žoliapjovės apačią, įsitikinkite kad uždegimo žvakė yra orientuota į viršų. Jeigu ji orientuota į apačią, gali pasireikšti sekantys reiškiniai: S sunkus variklio užvedimas S variklio dūmimas S uždegimo žvakės gedimas S alyvos arba kuro patekimas į oro filtrą Kaip išvalyti žolės surinkimo krepšį. DĖMĖSIO: Prieš nuimdami krepšį, išjunkite variklį. Prieš valydami žolę nuo žoliapjovės korpuso, atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo uždegimo žvakės.

1. (Pav. 7) Pakelkite galinį dangtį (A).

2. Paimkite krepšio rankeną (B). Ištraukite rėmą (C) per

galinio dangčio strypą (D).

3. (Pav. 13) Išmeskite žolę iš krepšio (E).

Tepimas Žolės pjovimo patarimai Kai kuriuose modeliuose yra mulčiavimo prietaisas (papildoma įranga). Jeigu jis yra sumontuotas, žolė bus pjaunama tolygiai ir lengviau perdirbama. Kadangi perdirbta žolė pateks atgal į dirvą, jai bus reikalinga mažiau trąšų. Sekantys patarimai yra skirti žoliapjovės darbo ir vejos išvaizdos gerinimui. S Žolė turi būti sausa. Jeigu žolė yra drėgna, ją bus sunku pjauti ir ant žemės atsiras žolės kuokštai. S Žolė neturi būti labai aukšta. Maksimalus aukštis - 9.8 cm. Nustatykite aukščio reguliatorius taip kad žoliapjovė pjautų tik vieną trečdalį žolės aukščio. S Jeigu žolė yra aukštesnė negu 9.8 cm, ją reikės pjauti du kartus. Pirmam kartui aukščio reguliatorius nustatykite į aukščiausią padėtį. Sekančiam - sumažinkite pjovimo aukštį iki rekomenduojamo aukščio. S Peilis visada turi būti aštrus. Žolės galiukai parudės, jeigu peilis bus susidėvėjęs. S Išvalykite žoliapjovės korpuso apačią nuo žolės. Susikaupusi žolė ir purvas neigiamai veiks žoliapjovės darbą. Žolės pjovimo gerinimui, atlikite sekančius veiksmus: S padidinkite pjovimo aukštį S dažniau pjaukite žolę S lėčiau pjaukite žolė S sumažinkite pjovimo plotį S keiskite pjovimo kryptį S nupjaukite žolę antrą kartą

1. Tam kad palaikyti žoliapjovę gerame stovyje, tepkite variklio alyva ratus ir visas besisukančias detalės po kas 25

2. Variklio detalių tepimui, perskaitykite variklio instrukciją.

PASTABA: Netepkite variklio stabdymo laido. Alyva gali pažeisti laidą ir neleisti jam laisvai judėti. Pakeiskite laidą jeigu jis yra susuktas arba pažeistas. Kaip išvalyti žoliapjovės korpusą. DĖMĖSIO: Veikiant variklius, sukasi peilis. Prieš žoliapjovės korpuso valymą, sustabdykite variklį ir atjunkite uždegimo žvakės laidą, laikydami jį kuo toliau nuo uždegimo žvakės. Jeigu žolė arba purvas susikaups žoliapjovės korpuso apačioje, jos darbo našumas sumažės. Išvalykite žoliapjovę po naudojimo, atlikdami sekančius veiksmus.

1. Išjunkite variklį.

2. Atjunkite uždegimo žvakės laidą.

3. Išvalykite žoliapjovės korpuso viršų ir apačią.

Kaip nuimti varantįjį diržą Nebandykite patys nuimti pavaros diržą. Nuvežkite žoliapjovė pas įgaliotą serviso atstovą. Pavaros laido reguliavimas (Pav. 19) DĖMĖSIO: Prieš pavaros laido reguliavimą, atleiskite variklio stabdymo rankeną ir palaukite kol variklis sustos. Jeigu pavaros sistema blogai veikia, įsitikinkite kad rankena yra tinkamai surinkta. Įsitikinkite kad visos dalys yra sveikos, nepažeistos ir nesusuktos ir visos tvirtinimo detalės yra gerai prisuktos. Susidėvėjusios detalės paveiks pavaros sistemos veikimą. Pjaudami aukštą žolę arba dirbdami ant kalvų, pavaros

sistema gali praslydinėti jeigu laidas yra atsilaisvinęs. Jeigu pavaros sistema praslydinėja atlikite sekančius veiksmus arba nuvežkite ją pas įgaliotą serviso atstovą.

1. (Pav. 19) Jeigu pavara praslydinėja, pasukite laido

reguliatorių (A) vienu apsisukimu kryptimi kuri yra parodyta paveikslėlyje. Išbandykite žoliapjovę.

2. Jeigu pavara vis tiek praslydinėja, pasukite laido

reguliatorių dar, kad sutrumpinti laidą. Vėl išbandykite žoliapjovę.

3. Pakartokite reguliavimą tiek kartų kiek reikia, kol pavara

pradės gerai veikti.

4. Prieš pradedami darbą su žoliapjove, įsitikinkite kad pavara atsijungia ir žoliapjovė sustoja. Jeigu pavara

neišsijungia, nuvežkite žoliapjovė pas įgaliotą serviso atstovą.

2. (Pav. 22) Sulenkite viršutinę rankeną (B) kaip yra parodyta paveikslėlyje.

3. Prispauskite apatinės rankenos (C) galus.

4. Sulenkite rankeną kaip yra parodyta paveikslėlyje.

Nepažeiskite laidų. Kaip pakelti rankeną

1. (Pav. 22) Patraukite apatinę rankeną (C) kol jos galai

užsifiksuos darbinėje padėtyje. Priveržkite laikiklius.

2. Pakelkite viršutinę rankeną (B) į darbinę padėtį.

3. (Pav. 21) Jeigu jūsų modelyje yra veržlės (A), užsukite

jas. Kaip paruošti žoliapjovę sandėliavimui Peilio aptarnavimas (Pav. 20) DĖMĖSIO: Prieš peilio (B) arba peilio adapterio (E) apžiūrą, atjunkite uždegimo žvakės laidą ir laikykite jį kuo toliau nuo uždegimo žvakės. Jeigu peilis atsitrenka į kažkokį daiktą, sustabdykite variklį. Atjunkite uždegimo žvakės laidą. Apžiūrėkite žoliapjovę. Dažnai tikrinkite peilio (B) būklę. Taip pat tikrinkite varžtą (A) kuris laiko peilį. Jis visada turi būti gerai užsuktas. Jeigu peilis atsitrenka į kažkokį daiktą, sustabdykite variklį. Atjunkite uždegimo žvakės laidą. Patikrinkite peilio adapterio (E) būklę. Ant peilio netūri būti jokių įtrukimų, jis negali būti aplamdytas ir pan. Prieš žoliapjovės naudojimą, pakeiskite visas apgadintas detales originaliomis. Darbo saugos sumetimais keiskite peilį kas 2 metus. Peilio kraštai tūri būti aštrūs. Pjaudami žolę neaštriu peiliu, jos galiukai bus rudi. Peiliui nuimti, nuvežkite žoliapjovę pas įgaliotą serviso atstovą. Patikrinkite žolės pjovimo aukštį (Pav. 20) Išbandykite žoliapjovę nedideliame plote. Jeigu pjovimo aukštis nėra tolygus, žolė nėra išmetama arba pjovimas nėra tolygus, skaitykite Gedimų sąrašą. Rankenos sulenkimas ĮSPĖJIMAS: Atsargiai lenkite rankeną. Nepažeiskite laidus. Sulenktas laidas blogai veiks. Prieš naudodami žoliapjovę, pakeiskite sulenktą arba pažeistą laidą. Kaip teisingai sulenkti rankeną

1. (Pav. 21) Jeigu jūsų žoliapjovėje yra veržlės (A), atsukite

tas veržles (A) kurios pritvirtina viršutinę rankeną (B) prie apatinės rankenos (C). ĮSPĖJIMAS: Sulenkdami arba keldami rankeną, sekite kad laidai nepapultų tarp rankenų arba užsikabintų už fiksatorių.

DĖMESIO: Nepilkite benziną iš bako kai esate uždaroje patalpoje, šalia ugnies arba rūkydami. Benzino garai gali užsiliepsnoti. Išpilkite kurą iš kuro bako. Palikite dirbantį variklį kol baigsis visas kuras. Išpilkite alyvą iš šilto variklio. Įpilkite naują alyvą. Išsukite uždegimo žvakę iš cilindro. Įlašinkite vieną alyvos lašą į cilindrą. Lėtai patraukite už starterio virvės kad alyva pasiskirtų cilindre. Įdėkite naują uždegimo žvakę į cilindrą. Nuvalykite purvą ir žolę nuo cilindro aušinimo briaunų ir variklio korpuso. Nuvalykite žoliapjovės korpuso apačią. Nuvalykite visą žoliapjovę, kad apsaugoti dažus. Sandėliuokite trimerį gerai vedinamoje patalpoje. Žolės surinkimo krepšys turi būti išvalytas. Likusi krepšyje žolė sugadins krepšį. Kaip užsakyti atsargines dalis Naudokite tik originalias atsargines detales. Nenaudokite papildomos įrangos su šią žoliapjove kuri nėra rekomenduojama būtent jai. Norėdami gauti tam tikrą atsarginę dalį, būtinai nurodykite Jūsų turimo modelio numerį (jis yra parašytas ant lenteles). Dalių užsakymui yra reikalinga sekanti informacija: S Modelio numeris S Serijinis numeris S Dalies numeris S Kiekis Jeigu Jums nepavyksta įsigyti dalį pagal aukščiau pateiktą tvarką, kreipkitės į: Briggs & Stratton UK Ltd Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM BRIGGSandSTRATTON.COM Gedimai Variklis neužsiveda.

1. Patikrinkite ar yra bake šviežias kuras. Nenaudokite seno

2. Jeigu variklis yra šaltas, paspauskite kuro siurblio galvutę

(jeigu tokia yra) penkis kartus.

3. Patikrinkite ar yra prijungtas laidas prie uždegimo žvakės.

4. Sureguliuokite karbiuratorių. Perskaitykite variklio

5. Variklio cilindre yra perdaug kuro. Išsukite ir išdžiovinkite

uždegimo žvakę. Patraukite kelis kartus rankinio starterio rankeną. Užsukite uždegimo žvakę. Prijunkite prie jos laidą. Užveskite variklį.

6. Variklis blogai užsiveda jeigu žolė yra aukšta arba labai

tanki. Veskite variklį ant švaraus sauso paviršiaus.

7. Patikrinkite ar variklio stabdymo rankena yra darbinėje

8. Patikrinkite ar kuro vožtuvas yra ON padėtyje. Perkaitykite

variklio instrukciją. Variklis nesustoja.

1. Paleiskite variklio stabdymo rankeną.

2. Patikrinkite variklio stabdymo laidą. Pakeiskite jį, jeigu jis

yra pažeistas arba susuktas. Variklis blogai veikia.

1. Patikrinkite žolės pjovimo aukštį. Padindinkite aukštį jeigu

2. Apžiūrėkite žoliapjovės apačią. Išvalykite plotą aplink peilį.

3. Patikrinkite uždegimo žvakės laidą. Patikrinkite ar jis yra

prijungtas prie žvakės.

4. Nuvalykite purvą ir žolė nuo variklio aušinimo briaunų.

5. Patikrinkite karbiuratoriaus nustatymus. Perskaitykite variklio instrukciją.

6. Patikrinkite uždegimo žvakės oro tarpėlį. Nustatykite oro

7. Patikrinkite alyvos lygį variklyje. Įpilkite alyvos, jeigu reikia.

8. Patikrinkite variklio oro filtrą. Perskaitykite variklio

9. Blogas kuras. Išpilkite kurą ir išvalykite kuro baką. Įpilkite

šviežią kurą į baką. Pernelyg didelė vibracija.

1. Peilis yra nesubalansuotas. Nuimkite peilį ir pakeiskite jį

2. Patikrinkite ar peilis yra nepažeistas. Apgadintas peilis

yra pavojingas. Jis turi būti pakeistas.

3. Patikrinkite peilio adapterį. Pakeiskite sulaužytą peilio

4. Jeigu vibracija tęsiasi, nuvežkite žoliapjovę pas įgaliotą

serviso atstovą. Žolė blogai išmetama iš deflektoriaus.

1. Nuvalykite žoliapjovės korpuso apačią.

2. Patikrinkite peilį. Nuimkite ir užgaląstykite peilį. Saugumo

sumetimais keiskite peilį kas du metus. Žolė nėra pjaunama tolygiai.

1. Patikrinkite kiekvieno rato aukštį. Aukščio reguliatoriai turi

būti toje pačioje padėtyje

2. Patikrinkite ar peilis yra aštrus.

3. Patikrinkite ar peilis nėra apgadintas arba nusidėvėjęs.

Apgadintas peilis yra pavojingas ir jis turi būti nedelsiant pakeistas.

4. Patikrinkite peilio adapterio būklę. Pakeiskite sulaužytą

5. Nustatykite greičio reguliatorių (jeigu toks yra) į fast (greitas) arba start padėtį.

6. Patikrinkite greičio reguliatorių (jeigu toks yra). Jis neturi

būti choke padėtyje. 7. Nustatykite greičio reguliatorių (jeigu toks yra) į fast (greitas) padėtį. Patikrinkite variklio greitį pagal variklio instrukciją.

GARANTINIS POLISAS Galioja nuo 09/07 RIBOTA GARANTIJA Briggs & Stratton Power Products Group LLC nemokamai suremontuos ar pakeis bet kurią variklio detalę ar detales, kurios pagamintos iš nekokybiškų medžiagų, nekokybiškai pagamintos ar abu šie atvejai viename. Transporto išlaidas už detalių, skirtų remontui ar pakeitimui, pristatymą, vadovaujantis šia garantija, apmoka pirkėjas. Ši garantija yra taikoma atitinkamam laikotarpiui ir galioja pagal sąlygas, išvardintas šiame polise. Norėdami gauti garantinį remontą, kreipkitės į artimiausią Įgaliotą Aptarnavimo centrą, nurodytą kompanijos internetiniame puslapyje www.murray.com. Nėra jokių kitų tiesioginių garantijų. Numanomos garantijos, įskaitant tinkamumo prekybai arba atitikimo konkrečioms panaudojimo sritims garantija, apribotos vienerių metų nuo pirkimo dienos laikotarpiu arba leistinais įstatymų rėmais. Atsakomybė už netiesioginius pažeidimus pagal visas garantijas yra atmetama tiek kiek leidžia įstatymai. Kai kurios valstybės neriboja numanomos garantijos galiojimo laiko, kitose neleidžiama eliminuoti arba riboti atsakomybę už atsitiktinę arba logiškai išplaukiančią žalą. Tokiu būdu, aukščiau pateiktos išimtys ir apribojimai gali Jūsų nepaliesti. Ši garantija suteikia Jums išskirtines juridines teises. Jūs taip pat galite pasinaudoti kitomis teisėmis, kurias Jums suteikia Jūsų šalies įstatymai. Gaminio tipas GARANTIJOS TERMINAI Privatus naudojimas Komercinis naudojimas Vejapjovė 2 metai 90 dienų Garantinis periodas prasideda nuo prekės įsigijimo datos privačių vartotojų arba komercinių naudotojų, ir galioja terminą, kuris yra nurodytas lentelėje aukščiau. ”Privatus naudojimas” reiškia individualų naudojimą pirmo mažmeninio pirkėjo savajame asmeniniame plote. ”Komercinis naudojimas” reiškia visus kitus naudojimo būdus, įskaitant naudojimą nuomai, pelnui gauti ir pan. Jeigu įranga buvo nors vieną kartą panaudota komerciniais tikslais, ji bus priskirta prie komercijos tikslams naudojamos įrangos kategorijos ir jai bus taikoma atitinkama garantija. Garantijos įgyvendinimui garantinis talonas nereikalaujamas. Jūs privalote išsaugoti tik pirkimo čekį. Pateikiant garantinį reikalavimą, yra reikalaujamas pirkimo datos įrodymas. Jeigu Jūs nepateiksite pirkimo čekio, garantinis laikotarpis skaičiuosis nuo gaminio pagaminimo datos.

Mes esame pasiruošę remontuoti jūsų įrangą pagal garantiją ir atsiprašome už nepatogumus. Bet kuris Įgaliotas Aptarnavimo centras gali atlikti garantinį remontą. Daugumoje atvejų mes priimame įrangą garantiniam remontui, bet kartais reikalavimai garantiniam remontui yra nepagrįsti. Pavyzdžiui, garantija netaikoma, jeigu įrangos pažeidimas atsirado dėl netinkamo naudojimo, nesant reikiamo aptarnavimo, transportavimo, saugojimo arba neteisingo sumontavimo. Paprastai garantija nėra taikoma, jeigu įrangos serijinis numeris buvo nuimtas, pakeistas arba modifikuotas. Ši garantija galioja tik tai įrangai, kuri buvo pagaminta iš nekokybiškų medžiagų ir /arba veikia netinkamai. Kad išvengti nesusipratimų tarp pirkėjo ir pardavėjo, žemiau yra pateikti atvejai kai garantija netaikoma.

Natūralus nusidėvėjimas: Elektrinei įrangai su mažais varikliais, kaip ir visiems mechaniniams įrenginiams, reikalingas periodiškas aptarnavimas bei detalių keitimas, kad būtų užtikrintas tinkamas veikimas. Garantija netaikoma, jei dalis sugedo dėl jos natūralaus susidėvėjimo. Montavimas: Ši garantija netaikoma įrangai, kuri buvo neteisingai arba nekvalifikuotai įrengta, sumontuota arba modifikuota. Taip pat ji negalioja kai dėl neteisingo arba nekvalifikuoto sumontavimo, netinkamai dirba variklis. Netinkama priežiūra: Įrangos gyvavimo trukmė priklauso nuo sąlygų, kurioms esant ji veikia, ir nuo jos priežiūros. Rekomenduojami priežiūros ir sureguliavimo terminai pateikiami įrangos vartojimo instrukcijoje. Kai kurios detalės, tokios kaip kultivatoriai, kraštų apdorojimo mašinos bei vejapjovės dažnai naudojamos dulkėtoje ar purvinoje aplinkoje, o tai gali sąlygoti priešlaikinį susidėvėjimą. Tokiam nusidėvėjimui, kurį sąlygojo purvas, dulkės ar kitos abrazyvinės medžiagos, pakenkusios įrangai dėl netinkamos priežiūros, garantiniai įsipareigojimai netaikomi. Taip pat garantija nebus taikoma remontui susijusiam su detalių pakeitimu, jeigu keičiamos detalės nėra originalios gamintojo detales. Kuro arba alyvos netinkamumas ir/arba nepakankamumas: Ši garantija negalioja kai įrangoje naudojamas kuras yra senas ir nešvarus, arba kai naudojami kuro pakaitalai. Variklio ir jo dalių (t.y. degimo kameros, vožtuvų, vožtuvų galvučių, vožtuvų kreipiamųjų arba sudegusių starterio apvijų) sugadinimas, kilęs dėl netinkamo kuro naudojimo, garantija netaikoma, išskyrus atvejus kai variklis gali veikti su kito tipo kuru. Dalims, kurios yra pažeistos arba sugadintos dėl variklio veikimo, esant nepakankamam arba užterštam tepimui arba dėl netinkamo alyvos lygio, garantija taip pat nėra taikoma. Netinkamas įrangos naudojimas: Tinkamas įrangos naudojimas yra aprašytas įrangos vartojimo instrukcijoje. Garantija netaikoma įrangai, kuri perkaitinama dirbant uždaroje, neventiliuojamoje erdvėje. Taip pat kai įranga buvo sulaužyta dėl padidėjusios vibracijos, kuri atsirado įrangai susidūrus su kietu objektu. Jeigu dirbant su įranga, nebuvo laikomasi visų vartojimo instrukcijoje surašytų reikalavimų, garantija taip pat nebetaikoma. Įprastinis reguliavimas, dalių nusidėvėjimas arba remontas: Ši garantija netaikoma alyvai, diržams, ašmenims, žiedams, filtrams ir t.t. Kitos išimtys: Garantija nėra taikoma dalims kurių Briggs & Stratton negamino. Garantija nėra taikoma atvejais kai gedimas atsiranda dėl nenugalimos jėgos (force majeure) aplinkybių. Garantija taip pat nėra taikoma naudotiems, modifikuotiems arba demonstraciniams gaminiams. Garantinis aptarnavimas gali būti atliktas tik pas įgaliotą serviso atstovą. Artimiausią serviso atstovą galima rasti internetiniame puslapyje WWW.BRIGGSandSTRATTON.COM.
