BRUKSANVISNING EC320 MURRAY

Læs venligst følgende advarsler for at sikkerhed og sikre produktets lange levetid.

ADVARSEL

Bør IKKE bortskaffes sammen med husholdningsartikler.

Vedligeholdelse og Pleje

- Sørg altid for din fod på skråninger.

• Gå, Kør aldrig.

- Slå tværs over skråninger, aldrig op og ned.

- før rengøring eller rensning sliske,

- Kontroller og stram eventuelle løsdele.

Vedligeholdelse og Pleje

- Hold alle møtrikker, bolte og skruer strammet for at sikre maskinen.

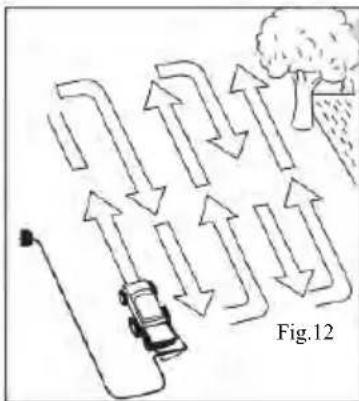

BEMÆRK: Se fig.10, fig.11 og fig.12.

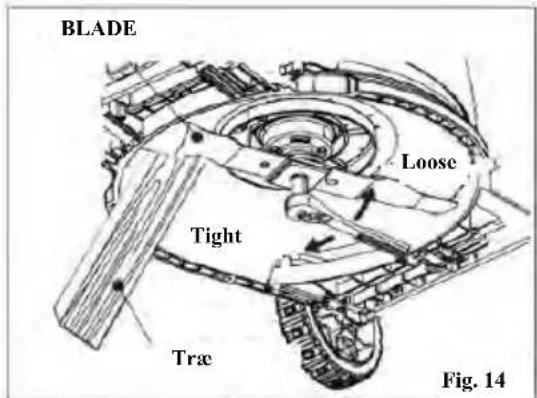

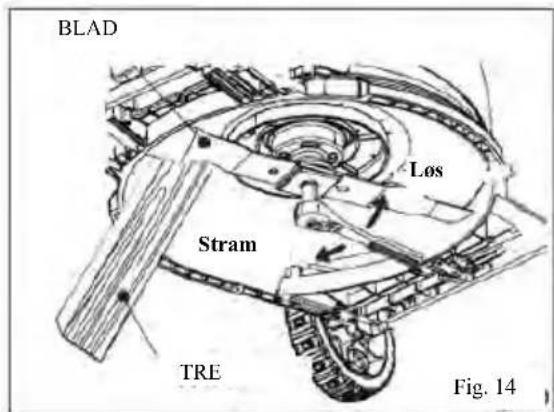

BLADE Loose Tight Træ Fig. 14

Følgende trin bør tages for at forberede maskinen til opbevaring.

Takk for at du kjøpte ditt Murray-produkt. Murray er stolt av kvaliteten og ytelsen til alle sine Produkter.

Denne brukerhåndboken vil hjelpe til i montering, sikker drift og vedlikehold av produktet.

Vennligst les følgende advarsler for å sikre sikkerhet og produktets lange levetid.

ADVARSEL

Ikke prøv å bruke dette produktet før du har lest grundig og forstått alt helt

instruksjoner, sikkerhetsregler, osv., som finnes i denne håndboken. Manglende overholdelse kan føre til ulykker som involverer elektrisk støt, brann og / eller alvorlig personskade.

TILTENKT BRUK

Dette produktet er kun beregnet til husholdningsbruk. Skjærbladet bør rotere omtrent parallelt med bakken som den rulles på. Alle fire hjulene skal røre bakken mens du klipper. Det er en fotgjenger styrt tur bak klipperen.

MERK: Maskinen må aldri betjenes med hjulene fra bakken, den må ikke trekkes eller sitte på. Det skal ikke brukes til å kutte annet enn gressplener.

Ikke bruk produktet for enhver oppgave, med unntak av det som det er ment.

Generell sikkerhet

Advarsel!

Les instruksjonene for bruk før betjening av maskinen.

Bruk vernebriller og hørselvern som oppfyller sikkerhetsstandarder

Bruk solide, antiskli fottøy.

Bruk vernehansker.

Ikke bruk maskinen i våte forhold, beskytt maskinen fra regn og fuktighet.

Vær forsiktig med gjenstander blir kastet ut!

Sørg for tilskuere holdes minst 50' (15m) unna og stoppe maskinen hvis nærmet seg.

Slå av og fjern støpselet fra stikkontakten før justering, rengjøring eller hvis kabelen er skadet eller innviklet.

Pass for fare av elektrisk støt I ved bruk.

Les instruksjonene før utfører vedlikeholds arbeid.

Vent på alle komponenter av maskinen til helt stopp og fjern batteriet.

Hold hendene og føttene unna fra kutteområdet. Kontakt med bladene kan amputere hender og føtter.

Skal IKKE kastes med husholdningsartikler

Bruk aldri slåmaskinen med mindre gress fangeren eller beskyttelsen er i posisjon.

Pass på å holde strømnett-kabelen vekk fra bladet. Kontroller alltid stillingen av kabelen.

Bruk aldri gressklipperen med mindre gressfangeren eller vernet er på plass.

Innhold

Funksjoner og definisjoner

Sikkerhet og håndtering
Funksjoner og leverte gjenstande 221

Generell sikkerhet	222
Produktet disposisjon	224
Elektrisk sikkerhet	224

Driftsveiledning

Utpakking	225
Utfolding og justering av håndtak	226
Sette kabelen på plass	227
Installere gress fangeren	228
Installere og fjerne
Mulch plug	228

Start og stopp	228
Klippe høydejustering	230

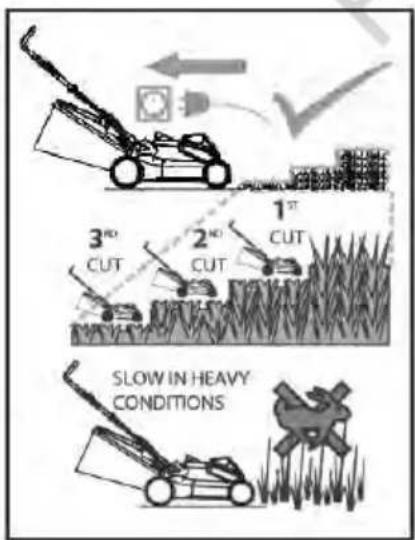

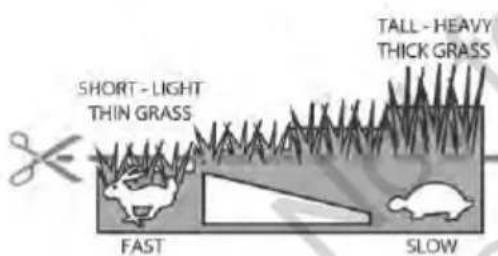

Hurtig oppsett guide	231
Klippe tips	232
Bioklipp tips	233

Vedlikehold og pleie

Tømming av gress fangeren	234

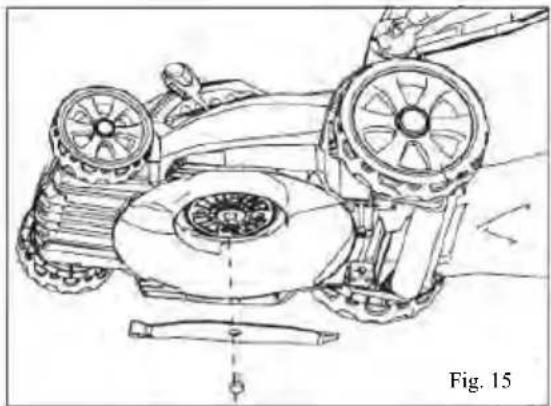

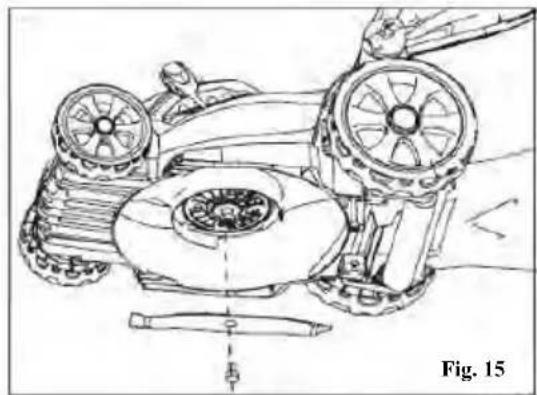

Blad bjelke erstatning	235
Rengjøring	236
Lagring	237
Service	237
Vedlikeholds kart	238

Feilsøking

Feilsøking

239

Tekniske spesifikasjoner

Produkt spesifikasjoner

240

MERK: GARANTI DETALJER SKAL IKKE SKRIFTES I DENNE OPERAT∅RENS HÅNDBOK. HENVIS TIL ANDRE DOKUMENTER SOM LEVERES MED DENNE MASKINEN FOR GARANTI DETALJER.

GARANTIDOKUMENTENE KAN INNEHOLDE TEKNISKE SPESIFIKASJONER SOM ER SPESIFIKKE TIL HVER MODELL SOM ER IKKE SKRIFTLIG I DENNE OPERAT∅RENS HÅNDBOK

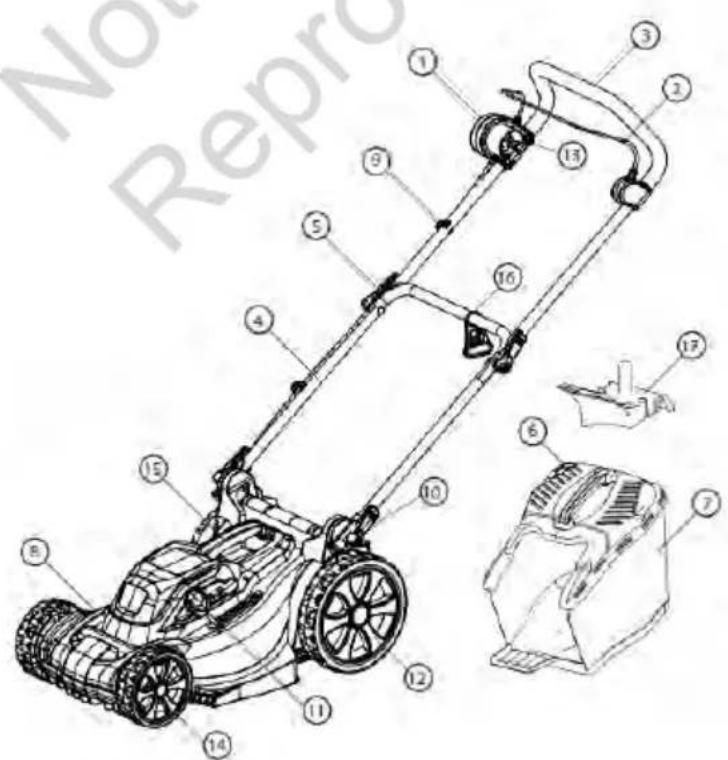

Funksjoner og leverte gjenstander

1 Bryterboks
2 Håndtak
3 ∅vre Håndtak
4 nedre håndtak
5 Rask frigjøringsklemme (øvre håndtak)
6 Gress full indikator
7 Gress oppsamler
8 Dekk
9 Kabelklips
10 Klemmesett (nedre håndtak)
12 Bakhjul
13 Schuko-plugg
14 Forhjul
15 Midthåndtak
16 Kabelens holderfeste
17 Mulch-plugg (Bare tilgjengelig i 37cm modell)

11 Høydejustering (stilling kan variere på forskjellige modeller)

- Klipper instruksjon / Sikkerhets håndbok (ikke vist)

Not Reprc ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

ADVARSEL

Ikke bruk produktet hvis noen komponenter mangler eller er skadet. Har noen manglende eller skadede komponenter reparert eller erstattet.

Generell sikkerhet

• Hold denne håndboken på et trygt sted for fremtidig referanse, og konsulter det regelmessig. Sikre at andre brukere leser denne håndboken og er klar over produkt sikkerhetsrisikoen.
• Alvorlig skade kan oppstå som følge av at maskinen blir trukket over operatørens fot under et fall forårsaket av fall eller snubling.
• I tilfelle fall eller snubling skal håndtaket straks løsnes. Ikke hold på maskin håndtaket under en ulykke.
• Når du må reversere maskinen, må du bare gjøre det når maskinen har kommet til en fullstendig stopp og alltid se etter farer før du beveger deg.
• Ikke bruk maskinen mens du er påvirket av alkohol eller rusmidler.
• Hold deg våken og ikke bruk maskinen når du er trøtt. Vær oppmerksom på hva du gjør og sørg for at andre er klar over dine oppgave forutsetninger før du begynner.
• Før du inspiserer, justerer, utfører service eller utfører rengjøring av maskinen, må du alltid stoppe klipperen og fjerne støpsel fra strømnettet.
• Stopp maskinen när du krysser grus innkjørsler, gangveier eller veier.
• Hvis maskinen begynner å vibrere for mye, må du slutte å bruke maskinen til den har vært inspisert og vurdert. Å ha en maskin vurdert for vibrasjons problemer reduserer generelt risikoen for skade eller produktsvikt.
• Ikke tving maskinen utover klippe kapasiteten. Maskinen vil fungere bedre og sikrere hvis lov til å kutte i tempoet som det er vurdert for.
• Ikke bruk maskinen innendørs. Bare oppbevar maskinen innendørs på et tört og sikkert sted. Hold maskinen utilgjengelig for barn.
• Vær forsiktig når du nærmer deg uoversiktlige hjørner, døråpninger, busker, trær eller andre gjenstander som kan skjule visningen og banen til maskinen.
• Ikke bruk maskinen på noen måte som gjør at knivene kan bli utsatt og bare brukes med alle 4 hjul på bakken. Ikke løft eller bære maskinen mens du bruker den.
• Sørg for å holde nettkabelen borte fra bladet. Kontroller alltid posisjonen til kabelen. Fjern støpselet fra hovedstrømforsyningen hvis kabelen er skadet eller kuttet.

Opplæring

• Les instruksjonene nøye. Være kjent med kontrollene og riktig bruk av maskinen.
• Ikke la barn eller personer som ikke er kjent med disse instruksjonene, bruke maskinen. Lokale forskrifter kan begrense operatørens alder.
• Bruk aldri maskinen mens folk, spesielt barn eller kjæledyr, er i nærheten.
• Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår andre mennesker eller deres eiendom.

Forberedelse

• Bruk alltid solide sko og lange bukser mens du bruker maskinen. Ikke bruk maskinen når du er barfot eller har åpne sandaler. Unngå å bruke klær som er løst sittende eller som har hengende snorer eller bånd.
• Bruk alltid ansiktsmaske eller støvmaske når du bruker maskinen i støvete omgivelser.
• Kontroller nøye området der maskinen skal brukes, og fjern alle gjenstander som kan kastes av maskinen.
• Bli kjent med alle kontrollknapper og riktig drift før du bruker maskinen. Lær hvordan du stopper maskinen og kobler ut strømmen i en nødsituasjon.
• Før du bruker maskinen, må du alltid visuelt inspisere for å se at bladet, bladbolten og bladenheten ikke er slitt eller skadet. Bytt ut slitte eller skadede komponenter i sett for å bevare balansen. Bytt ut skadede eller ulæselige etiketter.

Operasjon

- Bruk kun maskinen i dagslys eller i godt arbeids lys.

- Unngå å betjene maskinen i vått gress.

• Vær alltid sikker på hvor foten din er på bakken.

• Gå, aldri løp.

- Mow over bakken, aldri opp og ned.

- Bruk ekstrem forsiktighet når du skifter retning på bakkene.

- Ikke klipp utfor bratte bakker.

• Vær forsiktig når du reverserer eller drar maskinen mot deg.

- Stopp bladet (e) hvis maskinen skal vippes for transport når du krysser overflater annet enn gress, og når du transporterer maskinen til og fra området som skal brukes.

- Bruk aldri maskinen med defekte vernebriller eller skjerm, eller uten sikkerhetsutstyr, for eksempel deflectors og / eller gress oppsamler på plass.

- Slå på motoren forsiktig i henhold til instruksjonene og med føttene godt unna bladet (ene).

- Ikke start maskinen när du står foran utløps åpningen.

- Ikke legg hender eller føtter i nærheten av eller under roterende deler. Hold fri for utløps åpningen til alle tider.

- Ikke transport maskinen mens strømkilden er i gang.

- Stopp maskinen, og ta støpselet ut av stikkontakten. Pass på at alle bevegelige deler har kommet til et endelig stopp

- når du forlater maskinen,

- før du sjekker, rengjør eller jobber på maskinen,

- etter å ha slått et fremmed objekt. Inspiser maskinen for skade og foreta reparasjoner før omstart og bruk av maskinen:

Hvis maskinen begynner å vibrere unormalt (sjekk umiddelbart)

- inspiser for skade.

- Bytt ut eller reparer eventuelle skadede deler,

- Kontroller og stram eventuelle löse deler.

Vedlikehold og lagring

- Hold alle muttere, bolter og skruer stramt for å være sikker på at maskinen er i sikker arbeidstilstand.

- Kontroller gress oppsamleren ofte for slitasje eller forringelse.

- Vær forsiktig når du justerer maskinen for å hindre at fingrene klemmes inn i mellom bevegelige kniver og faste deler eller maskinen.

- Ved service på bladene må du være oppmerksom på at, selv om strømkilden er slått av, er at bladene kan fortsatt flyttes.

- Bytt ut slitte eller skadede deler for sikkerhet. Bruk bare originale reservedeler og tilbehør.

Elektrisk sikkerhet

• Dette produktet har en nominell effekt på 1600W (37cm modell) eller 1200W (32cm modell) og inngangsspenning på 220-240V, 50Hz. Ikke bruk dette produktet på annen forsyningsspenning enn det som er oppført, da det kan føre til elektrisk støt.
• Apparatet må alltid være slått av fra hovedstrømforsyningen før du kobler fra kontakten eller skjøteledningen..
• Pluggene må stemme overens med stikkontakten. Modifiser aldri støpselet eller strømkabelen på noen måte. Berør aldri støpselet med våte hender.
• Det anbefales at en jordfeilbryter (jordstrømsenhet) med utløsertrøm på ikke mer enn 30 mA brukes när enheten er koblet til hovedstrømforsyningen.

DOBBEL ISOLASJON

- Bruk alltid en godkjent skjøteledning som er egnet for strømtilførselen til denne klipperen (se tekniske data). Forlengelseskabelen må være egnet for utendørs bruk og merkes tilsvarende. Opptil 30 meter 1,5 mm H05VV-F skjøteledning kan brukes uten tap av produktytelse. Før bruk, inspiser skjøteledningen for tegn på skade, slitasje og aldring. Skift skjøteledningen hvis den er skadet eller defekt. Når du bruker en kabelrulle, må du alltid rulle kabelen helt ut.

Produkt Avhending

KORREKT AVHENDING AV PRODUKTET

Avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vær så snill resirkulere hvor anleggene eksisterer. Ta kontakt med din lokale myndighet eller forhandler for gjenvinningsråd.

KORREKT AVHENDING AV EMBALLASJEN

Emballasjen består av papp og tilsvarende merket plast som kan resirkuleres. Gjør disse materialene tilgjengelige for resirkulering.

Informasjon om restrisikoen som forblir til tross for de arvesikre design tiltakene, beskyttelses- og komplementære beskyttelsesforanstaltninger vedtatt.

MONTERINGS PROSEDYRER

Utpakking

Dette produktet krever montering.

• Fjern forsiktig produktet og alt tilbehør fra esken. Pass på at alle elementer oppført i pakke listen er inkludert. Se side 3.
• Ikke kast emballasje materialet før du har nøye inspisert og sikret at produktet er i riktig driftstilstand.

ADVARSEL

Ikke prøv å endre dette produktet eller opprett tilbehør som ikke anbefales til bruk sammen med dette produktet. Enhver slik endring eller modifikasjon er misbruk og kan resultere i en farlig tilstand som fører til mulig alvorlig personskade.

Forsikre deg om at klipperen er slått av og koblet fra hovedstrømforsyningen før utføring av hvilken som helst montering og inntil monteringen er fullført og du er klar til å bruke maskinen.

MONTERINGS PROSEDYRER

Utfolding og justering av håndtaketes

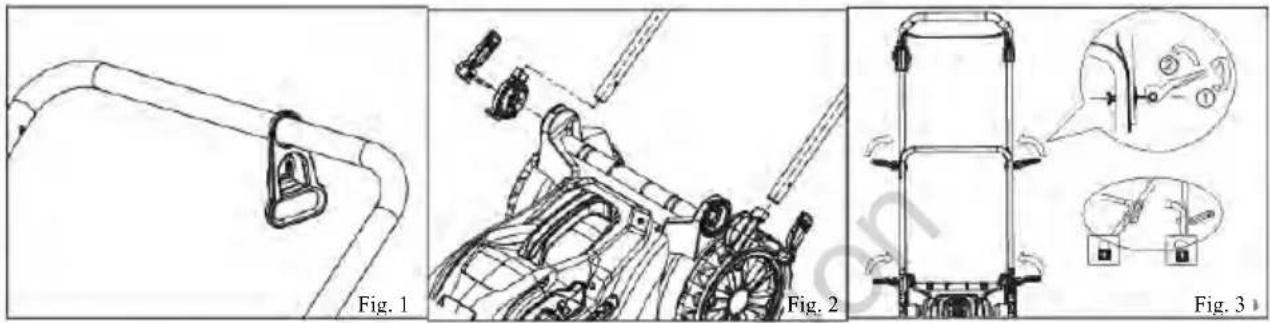

For 37 cm modell, se figur 1, 2 og 3

• Før det nedre håndtaket gjennom hullet i kabelen, hold fast og hekt på det.
• Skyv de to festeblokkene til enden av det nedre håndtaket.
• Sett hurtiglåsen inn i røret og håndtaket. Skru bolten inn og klem det for å fikse det nedre håndtaket.
• Monter det øvre håndtaket og nedre håndtaket sammen med håndtaks kams låsen. Du kan rotere og løsne låsen for å justere låsens tetthet.

ADVARSEL

Ikke bruk hvis håndtak er feil installert. Pass på å unngå klemme peker när man klapper håndtakene.

For 32 cm modell, se figur 4 og 5.

• Finn det nedre håndtaket i dekket som vist på fig. - og stram det med skruene.
• Monter det øvre håndtaket og det nedre håndtaket sammen ved hjelp av bolt og knott.

Ikke bruk hvis håndtak er feil installert.

Sette kabelen på plass

MERKNAD: Se figur 6 og 7

• Fest kabelklipsene (9) på kabelen som fører fra bryterboksen til motoren, og fest hver av disse mot det nedre og øvre håndtaket.
• Når du kobler til strømforsyningen, dobler du skjøteledningen omtrent en fot fra enden og hekter sløyfen over kabelen som holder hengende (16).

Sørg for å rulle ut skjøteledningen helt før du bruker den.

Installere gress fangeren

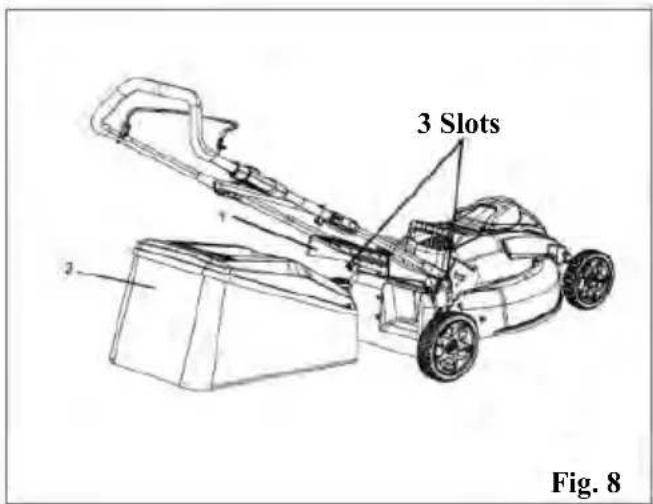

MERKNAD: Se figur 8

• Forsikre deg om at pluggen er fjernet fra strømnettet før du begynner å montere.
  • Løft den bakre klaffen.
• Løft gress oppsamleren ved hjelp av håndtaket og legg under den bakre klaffen slik at kroker på gress oppsamleren sitter inne i sporene i håndtaks braketten.

- Lösne den bakre klaffen forsiktig.

- Når korrekt installert, er krokene på gress oppsamleren hviler sikkert i sporene på håndtaks konsollene.

ADVARSEL

Skift alltid skadet eller slitt gress oppsamler.

Ikke bruk hvis oppsamleren er feil installert.

Ikke hold klaffen åpen när maskinen er i drift.

3 Slots Fig. 8

MONTERINGS PROSEDYRER

Installering og fjerning mulch plug

MERK: Ikke inkludert i alle modellene.

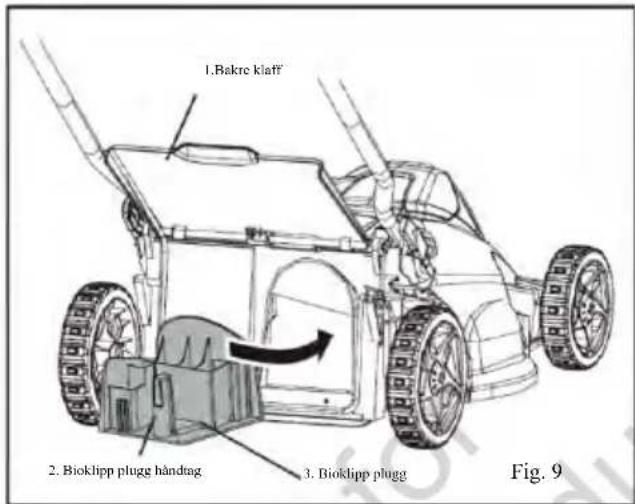

MERK: Se figur 9

• Forsikre deg om at pluggen er fjernet fra strømnettet før du begynner å montere.
• Løft bak klaffen (1) for å fjerne Bioklipp pluggen.
• Ta tak i håndtaket (2) på Bioklipp pluggen og trekk Bioklipp pluggen ut med håndtak.
• Bioklipp plugg (3) settes inn i en vinkel, så det kan kreve litt kraft å fjerne den.
• Bioklipp plugg må fjernes for å installere gress oppsamleren.
• Bioklipp plugg må installeres på nytt när gress oppsamleren er fjernet.

1. Bakre klaft 2. Bioklipp plugg håndtag 3. Bioklipp plugg Fig. 9

ADVARSEL

Ikke la bakluken slamre igjen når den lukkes, lukk alltid forsiktig for å unngå skade. Bytt alltid på bakluken og Bioklipp pluggen hvis den er skadet.

DRIFTSVEILEDNING

Start og stopp

For din sikkerhet

• Bruk aldri gressklipperen med mindre gressoppsamleren eller vernet som er levert av produsenten er på plass.
• Før du starter klipperen, sjekk knivene og boltene for skader eller slitasje.
• Hvis du treffer en hindring, må du stoppe gressklipperen og sjekke bladene for skader.

ADVARSEL

Slitte og ødelagte kniver utgjør stor fare.

MERK: Se figur 10.

Slik STARTER du slåmaskinen:

• Hold ordentlig fast kabelen i kabelens holderfeste, og koble til hovedstrømforsyningen.
• Trykk og hold sikkerhets låseknappen (1). (Se figur 10)
• Trekk håndtaket (2) oppover til håndtaket til Start klipperen og slipp sikkerhetslås knappen med føtter godt vekk fra knivene.

Slik STOPPER du slåmaskinen:

• Frigjør sikringen.
• Vent til klipperen stopper helt, og fjern deretter støpselet fra strømnettet. Hvis gressklipperen ikke stopper eller i en nødsituasjon, må du slå den av og koble fra strømforsyningen.

Håndtak Sikkerhets läseknappen 1 Fig. 10

ADVARSEL

Forsøk ikke å overstyre bruken av sikkerhets låseknappen eller sikkerhets spaken, ikke binde eller låse håndtaket.

Ikke la klipperen løpe u-overvåket.

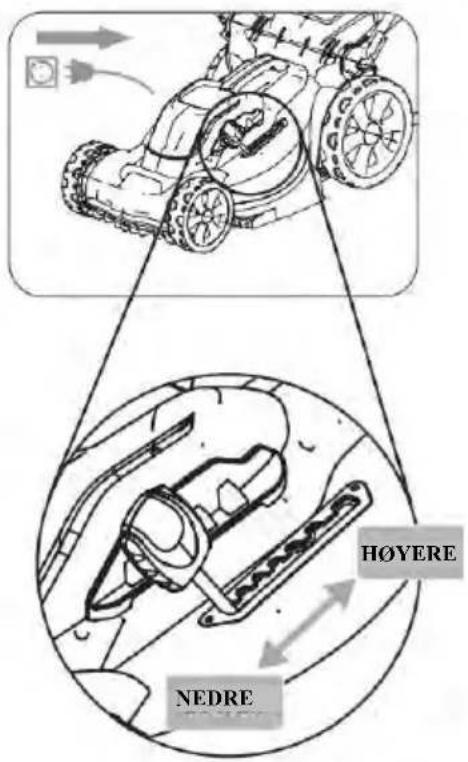

Klippe høydejustering

MERK: Se figur 11.

Merk: Plasseringen og utseendet til høydejusteringsspaken kan variere mellom forskjellige modeller.

Før du bruker klipperen for første gang, må du øke klippeposisjonen til den høyden som er best egnet for plenen din.

For å justere blad høyden:

- For å JUSTERE blad høyden, ta tak i høydejusteringsspaken, dra til siden og flytt det fremover (1).

- For å SENKE ELLER ∅KE blad høyden, flytt spaken som vist på figur 8. Høyde på klipperen kan senkes ved å bevege spaken i fremover retning og hevet ved å bevege det i bakover retningen (2).

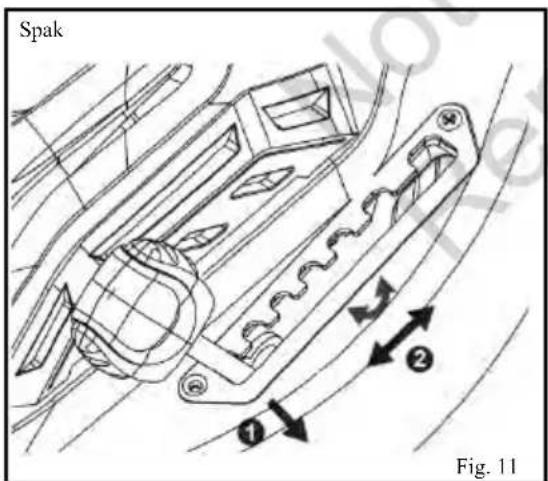

Spak Fig. 11

ADVARSEL

Ikke juster høyden mens klipperen går.

Hurtig oppsett guide

H∅YERE NEDRE

SHORT - LIGHT THIN GRASS FAST TALL - HEAVY THICK GRASS SLOW

• Fjern støpsel fra strømnettet.
- Sjekk om gresset er høyt eller tykt
- Kontroller fanger og dekk er tom for gress

X Ikke juster klipperen uten å ha slått av og koblet den fra nettstrøm.

√ Slå av og trekk ut støpselet før du justerer klipperen.
X Ikke kutt när oppsamleren er full eller hvis rennen er blokkert.
√ Tøm oppsamler før klipping.

2. SETT

• ∅k klippe høyden i høyt eller tungt gress
• Rengjør fangeren og dekket av kuttet gress
• Skyv slåmaskinen langsommere i tungt gress

X Ikke kutt lavt i langt, tykt eller vått gress.

√ Juster for å kutte høyere i overgrodd plen.
X Ikke tving klipperen gjennom tykk plen.
√ Sakke ned hvis gresset blir tykkere.

3. GÅ

• Prøv å klippe gress på valgt høyde
• ∅k høyden og klipp gresset hyppigere som kreves i høyt tungt gress
• Hvis LOAD PROTECTION * stopper klipperen, Gjenta trinn 1,2,3 ved å øke høyden som skyves tregere eller rent gress fra fangeren og dekk.
• Ved klipping hvis oppsamler visnings klaffen er nede,

X Ikke fortsett å kutte hvis klipperen ofte kutter ut.

√ Unngå hyppige belastnings beskyttelses utskrifter.
X Ikke fortsett hvis elmotoren blir overopphetet.
√ La batteriet avkjøles hvis batteriet er opphetings beskyttelsen er aktivert.

Denne gressklipperen er utstyrt med en TERMISK BESKYTTELSE* for å beskytte motoren i tilfelle den slås av under drift på grunn av overbelastning eller blokkering.

Unngå å overbelaste klipperen ofte, da dette kan aktivere motorens termiske beskyttelse. Motorens termisk beskyttelse vil kreve at maskinen hviler tilstrekkelig for nedkjøling. Rengjør blokkeringen og start den på nytt ved å heve kuttehøyden.

Klippe tips

OBS: Se figur 12.

Et skarpt blad forbedrer kraftig ytelsen til klipperen, spesielt når det klippes i høyt gress. Pass på å sjekke bladet og erstatte det minst en gang per år, som beskrevet i Vedlikeholds-delen.

• Kontroller at plenen er fri for steiner, pinner, ledninger og andre gjenstander som kan skade knivene eller motoren. Disse objektene kan bli kastet ved et uhell av klipperen i noen retning, og kan forårsake alvorlig personskade til operatøren og til andre. For å unngå elektrisk støt må du ikke bruke klipperen i fuktig eller våte forhold.
• Ved kutting av tykt gress, reduser gang hastigheten for å muliggjøre en mer effektiv effekt kutt og en riktig utladning av utklippene.
• Når du begynner å klippe, må du følge retningen som vist i figur 12 for å unngå å vri på strømledningen eller risikoen for å kutte ledningen.

ADVARSEL

Klipp over overflaten av bakkene, aldri opp og ned. ∅v ekstrem forsiktighet når du endrer retning på bakken. Ikke klipp overfor bratte bakker, vær alltid sikker på hvor foten din er på bakken.

Bioklipp tips

• Sett klipperen til høyeste klippe høyde når du klipper på ujevnt underlag eller i høye ugress områder.
• For effektiv Bioklipp må du ikke klippe vått gress, fordi det har en tendens til å holde fast i undersiden av dekket, hindrer riktig Bioklipp av gress klipp. Ny eller tykt gress kan kreve en smalere kutt. Bunn hastigheten skal justeres til tilstand av plenen. Hvis klipping er forsinket og gresset har fått lov til vokse lengre enn 4 cm (10 cm), klipp plenen to ganger for å redusere gress høyden til maksimalt 3 1/4 "(8,3 cm).
• Gå i jevnt tempo. Overlappe kantene. Ikke la gresset bli for høyt. Hvis gresset blir for langt, start ved høyeste klippe posisjon og arbeid ned til ønsket klippe høyde.

Tømming av gress fangeren

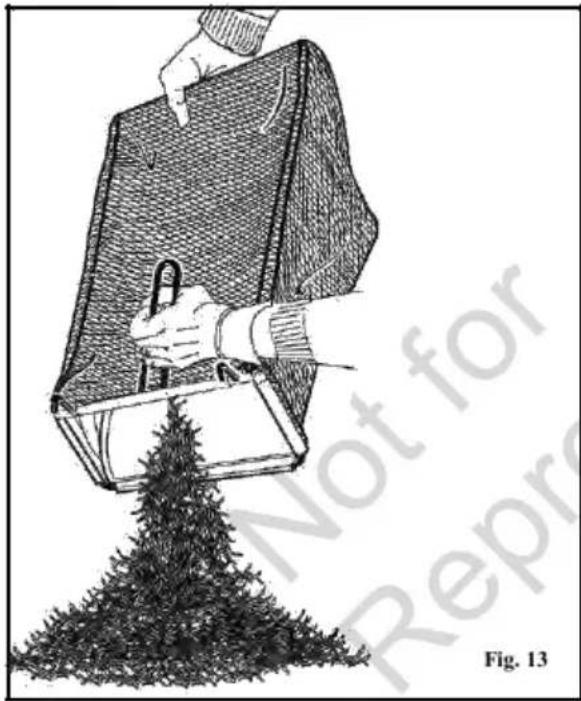

MERK: Se figur 13

• Stopp gressklipperen, la bladene stoppe helt, og ta ut støpselet fra strømnettet.
• Løft den bakre klaffen.
• Løft gress oppsamleren med håndtaket for å fjerne fra slåmaskinen.
  • Tøm gress oppsamleren.
• Løft den bakre klaffen og sett på gress oppsamleren igjen som beskrevet tidligere i denne håndboken.

• Sjekk gress oppsamleren ofte og erstatt hvis gress oppsamleren er slitt eller skadet.
• Ikke la gress ligge igjen i oppsamleren. Tøm alltid etter bruk.
• Ikke bruk oppsamleren til andre formål enn å samle gress.
• Ikke klipp over eller samle varme materialer, aske eller rester fra leir branner eller ulmende materialer.
• La posen tørke når den har vært i våte omgivelser.

Blad bjelke erstatning

MERK: Se fig.10, fig.11 og fig.12.

BLAD Løs Stram TRE Fig. 14

Beskytt alltid hender ved å bruke tykke hansker og / eller pakke inn klippe kantene på bladet med filler og annet materiale når du utfører blad vedlikehold. Kontakt med bladet kan føre til alvorlig personskade.

MERK: Bruk bare originale reservedeler laget og garantert av Murray. Insistere fra dem på dine deler og serviceforhandler.

Detaljert monteringsanvisning er trykt på ekte Murray bladpakker.

Bruk av ikke-ekte blader kan gjøre garantien ugyldig, og det kan føre til uhell eller skade.

ADVARSEL

Kjør aldri klipperen uten blader eller med skadede blader.

ADVARSEL

Modifiser aldri bladene eller kuttesystemet.

MERK: Kontroller alle festene ofte, må du alltid være sikker på at klipperen er i sikker driftsstilstand. Bare bruk Murray ekte utskiftings blader. Bytt ut slitte eller skadede kniver og bolter i settet for å bevare balansen.

1. Stopp klipperen og la bladet komme til et helt stopp.
2. Fjern støpselet fra strømnettet.
3. Vri klipperen på siden.
4. Vend en blokk av tre mellom bladet og klippeaggregatet for å hindre bladet fra snu (se fig.10).
5. Løsne bladbolten ved å skru den mot urviseren (sett fra bunnklipperen) ved hjelp av en skiftenøkkel eller stikkontakt (ikke inkludert).
6. Fjern bladbolten og bladet (se fig.11).

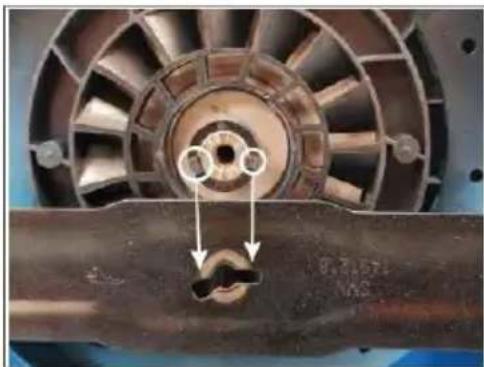

7. For å installere bladet, finn de to monteringene på akselhylsen. Disse er merket i sirkler i fig.12 (a). Juster bladet med disse to festene.
8. Sett bladet på akselen forsiktig. Bladet må passe på disse to festene riktig. Pass på at det ikke er noe gap. Se fig.12 (b).
9. Skru bladet dristigt og stram til å fikse bladet. Anbefalt dreiemoment er 12-16 Nm.

Rengjøring

ADVARSEL

For å unngå alvorlig personskade, fjern batteriet og nøkkelen fra klipperen før service, rengjøring eller fjerning av rusk.

Underkanten på klippe aggregatet skal rengjøres etter hver bruk, fordi gress utklipp, blader, smuss og annet avfall vil samle seg, noe som vil forårsake rust og korrosjon. Fjern eventuell oppbygging av gress og blader på eller rundt motordekselet. Hvis rusk oppbygges på undersiden av klipperen under bruk, stopp motoren, ta ut batteriet og vipp deretter klipperen fremover eller på siden, og skrap den rent med et passende verktøy.

• Rengjør enheten med en fuktig klut med et mildt rengjøringsmiddel.
• Ikke senk slåmaskinen eller deler av den i vann.
• Fuktighet kan forårsake fare for støt. Tørk av fuktighet med en myk, tørr klut og sørg for at maskinen er tørr før du bytter batteri og nøkkel.
• Bruk en liten børste eller støvsuger for å rengjøre luftventilene på produktet
• Hold luftåpningene fri for hindringer.

Ikke bruk løsemidler, sterke vaskemidler, visse aromatiske oljer som furu og sitron når rengjøring av plastdeler. Kjemikalier kan skade, svekke eller ødelegge plastik komponent som kan føre til alvorlig personskade.

Lagring

Følgende trinn bør tas for å forberede maskinen til lagring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Kontroller bladet, og erstatt det eller skjerp det om nødvendig (se Vedlikehold seksjon).
• Lagre klipperen på et tört, rent sted. Ikke oppbevar det ved korrosive materialer, som gjødsel eller drivstoff.
• Oppbevar klipperen innendørs, på et kjølig, tørt sted, utilgjengelig for barn

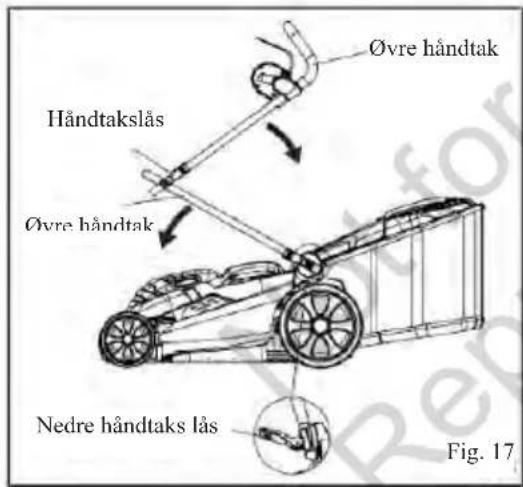

Håndtaket kan foldes helt sammen for oppbevaring. (Se figur 17)

Merk: Alternativet er bare tilgjengelig for 37 cm-modellen.

• Slå av klipperen og koble støpselet fra strømnettet.
• Løsne håndtakslåsene på sidene av håndtaket for å låse opp, og brett det øvre håndtaket ned.
• Løsne de nedre håndtakslåsene for å låse opp og koble fra kameraene fra monterings braketten. Brett ned det nedre håndtaket fremover. Pass på at du ikke bøyer eller knytter strømledningen.

Vedlikehold krever ekstrem omsorg og kunnskap, og skal kun utføres av en kvalifisert servicetekniker. For service foreslår vi at du returnerer produktet til nærmeste autorisert service senter for reparasjon. Ved service må du bare bruke originale reservedeler.

• Hold håndtakene tørre, rene og fri for olje og fett.
• For å redusere faren for brann, hold motoren fri for gress, blader og rusk oppbygging.
• Kontroller blad- og motormonterings boltene for riktig stramhet ofte. Visuelt kontroller bladet for skade (for eksempel bøyd, sprukket eller slitt).
• For best og sikreste ytelse, vedlikehold klipperen med forsiktighet. Hold klipperens blader skarpe og rene. Knivene er skarpe og kan kutte. Vri bladene eller bruk hansker, og bruk ekstra forsiktighet ved vedlikehold.
• Hold alle muttere, bolter og skruer stramt for å være sikker på at utstyret er i trygge arbeidsforhold.

Service fortsetter

- Aldri manipulere med sikkerhetsanordninger. Sjekk dem regelmessig for riktig drift. MERK: Se garantikort som følger med dette produktet, for kontaktinformasjon om service.

ADVARSEL

Ikke til enhver tid la bremsevæsker, bensin, petroleumsprodukter, penetrerende oljer, osv, for å komme i kontakt med plastdeler. Kjemikalier kan skade, svekke eller ødelegge plast som kan føre til alvorlig personskade.

ADVARSEL

Ikke smør noen av hjul komponentene. Smøring kan forårsake at hjulet feiler under bruk, noe som kan føre til alvorlig personskade til operatøren og / eller slåmaskin eller skade på eiendom.

Vedlikeholds kart

Se følgende tabell for rutine vedlikehold.

Egenskaper	Krav	Før bruk	Atter bruk	Ukentlig	Månedlig	Hvis defekt	Hvis skadet	Etter behov
Gressklipper	Visuell inspeksjon.	●
Strømledning og støpsel	Kontroller drift og skade.	●	●
Skjærings system (Blader)	Inspisere og kontroller monteringen	●
	Erstatte	●				●	●
Bakluke	Inspisere og kontrollere sammenstilling							●
Chassis	Sjekk for oppbygging av gress		●
	Rengjøre		●
	Erstatte						●
Alle tilgjengelige festemidler	Sjekk	●
	Etterstram							●
Motor monterings bolter	Sjekk og etterstram				●
Mulching Plug (Hvis tilgjengelig	Inspisere og kontrollere sammenstilling	●						●
Gress oppsamler	Sjekk	●
	Rengjøre		●
	Erstatte						●

Feilsøking

Problem	Mulig årsak	Korreksjon
Klipperen starter ikke	Klipperen er ikke koblet til strømforsyningenGress er viklet rundt knivene, eller gressfangeren sitter fast.Klippehuset er tett med gress og rusk.	Koble til strømforsyningen.Koble støpselet fra strømnettet og kontroller om det er tett gress under dekk og gressoppsamler. ∅k klippehøyden.Kontroller for tilstoppet gress under dekk og rengjør utløpskanalen.
Tap av kraft	Klipper for mye gress.Klippehuset er tett med gress og rusk.Skjærebladet er slitt eller rustent.Gressboksen er full.	∅k klippehøyden.Kontroller for tilstoppet gress under dekk og rengjør utløpskanalen.Bytt ut skjærebladene.Forsikre deg om at gressboksen er tom.
Maskinen kutter gresset ujevnt.	Plenen er grov eller ujevn.Klipp høyden er ikke satt riktig.	Kontroller klippeområdet.∅k klippe høyden.
Klipperen Bioklipper ikke riktig.	Våt kuttet gress setter seg fast undersiden av dekket.Bioklipper pluggen mangler.	Vent til gresset tørker før klipping.Installer Bioklipper pluggen.
Maskinen er vanskelig å skyve.	Gresset er for høyt, eller klippe høyde er for lavDen bakre delen av slåmaskin huset og bladet drar i fangeren.	∅k klippe høyden.Tøm kuttet gress fra gress oppsamleren
Slåmaskinen gir for mye støy og vibrerer.	Motorakslen er bøyd.Bladet er ubalansert.	Stopp motoren, og kontroller for skade.Reparer før du starter på nytt. Hvis vibrasjon vedvarer, kontakt autorisert service senter.
Maskinen kutter ut ("stopper opp") når en kutter gress.	Maskinbladet er overbelastet på grunn av kutte betingelser, f.eks. langt, tykt, fuktig gress eller gress type.Bladene begrenset av gress og smuss som er samlet under bunnplaten.	Stopp motoren, øk skjære høyden og prøv å kutte igjen.Vent til gresset tørker og forsøker å kutte igjen.Tøm oppsamleren og tømme utløser, rengjør under dekk, øk høyden og prøv igjen.
Forsikre deg om at gressboksen er tom.	Plenen er for våt.Klippehuset er tett med gress og rusk.Skjærebladet er slitt eller rustent.Gressboksen er full.	Vent til gresset tørker før du klipper.Kontroller for tilstoppet gress under dekk og rengjør utløpskanalen.Bytt ut skjærebladene.Forsikre deg om at gressboksen er tom.

Tekniske spesifikasjoner

Produkt Spesifikasjon
Beskrivelse	Murray gressklipper med kabel
Modell nr.	2691887/2691585	2691888/2691584
Dekktype	Plast	Plast
Klippebredde	32 cm	37 cm
Inngangsspenning	230-240V, 50 Hz	230-240V, 50 Hz
Motor Type	Børstet	Børstet
Motorspesifikasjon	1200 Watts	1600 Watts
Motorakseldiameter	8,5 mm	10 mm
Maks motorhastighet (RPM)	3500	3500
Kjør motorhastighet (RPM)	2700	3000
Fronthjulstørrelse	140 mm	165mm
Bakhjulstørrelse	165 mm	250 mm
Hjullager	Metall foring	Metall foring
Fangstkapasitet	30 L	40 L
Fangemateriale	Hybrid (Fabric + Plast)	Hybrid (Fabric + Plast)
Trykk / selvdrevne	Skyve	Skyve
Biokutter	N.A	Ja
Blad Type	Blad håndtak	Blad håndtak
Håndtak Type	Ergonomisk	Ergonomisk
Høydejusteringsposisjoner	5	7
Høydejusteringsområde	20-60 mm	25-75 mm
Start system	Dobbel kontakt	Dobbel kontakt
Produkt vekt	8,6 Kg	13,5 Kg
Lydtrykksnivå	Lpa: 78,5 dB(A), Kpa: 3dB	Lpa: 85 dB(A), Kpa: 3 dB
Lydeffektnivå (målt)	Lwa: 9,14 dB(A), Kwa: 1,55 dB	Lwa: 95 dB(A)
Lydeffektnivå (garantert)	96 dBA	96 dBA
Vibrasjon Totalverdi (Maks)	2,26 m/s ^2 , K = 1,5 m/s ^2	1,35 m/s ^2 , K = 1,5 m/s ^2

WAŻNE INFORMACJE

Szczególy

ANTECKNING: Ej inkluderad med alla modeller.

Tömning av gräsuppsamlare

ANTECKNING: Se figur 13.
