HASZNÁLATI ÚTMUTATÓ EC320 MURRAY

Köszönjük, hogy Ön is ezt a Murray terméket választotta! A Murray büszke a termékeinek minőségére és teljesítményére.

Ez a használati utasítás segít az Ön termékének összeszerelésében, biztonságos működtetésében és karbantartásában. Kérjük, kövesse az alábbi utasításokat, hogy termékét biztonságosan, és hosszú idön át tudja használni.

FIGYELMEZTETÉS

Ne használja addig ezt a terméket, míg teljesen át nem olvasta, és meg nem értette az összes utasítást, biztonsági szabályt, és más leírtakat, amit ebben az útmutatóban talál. Ezek elmulasztásával az áramütés veszélyét, tűz keletkezését és/vagy komoly személyi sérülés bekövetkeztét kockáztatja.

RENDELTETÉSSZERÜ HASZNÁLAT

Ez a termék csak az otthoni fünyírásra használható. A vágópengének nagyjából párhuzamosan kell forognia azon talajfelület felett, ahol elhalad. A fünyírás közben mind a négy keréknek érintenie kell a talajt. Ezt a fünyírót mögötte gyalogolva kell működtetni.

MEGJEGYZÉS: A fünyírót soha nem szabad úgy működtetni, hogy bármelyik kereke fel van emelve a földről, s nem is szabad megdönteni vagy félrehajtani. A termék nem használható másra, csak az otthoni fű levágására.

Ne használja a terméket más feladatra, csak amelyre rendeltetése szerint készült.

Általános biztonsági szabályok

Figyelem! Ügyeljen az elektromos áran áramütés veszélyére használat közben!

Olvassa el a használati utasításokat a termék használata előtt!

Használjon munkavédelmi szemüveget és fülvédőt, melyek megfelelnek a biztonsági előírásoknak.

Használjon recézett talpú, csúszásmentes lábbelit!

Viseljen biztonsági kesztyüket!

Ne használja a gépet nedves körülmények között, védje a gépet az esőtől vagy a nyirkosságtól!

Legyen óvatos a gépböl esetlegesen kirepülő tárgyakkal!

Győződjön meg arról, hogy a gép körül álló személyek legalább 50' (15 méter) távol vannak, s azonnal állítsa le a gépet, ha közelebb kerülnek.

Beállítás vagy tisztítás előtt, vagy ha a kábel sérült vagy összegabalyodott a készüléket kapcsolja ki és válassza le a hálózatról.

Olvassa el az utasításokat bármilyen karbantartási művelet előtt!

Az akkumulátor eltávolítása előtt várja meg, míg a gép mindegyik eleme teljesen leáll!

Tartsa távol a kezeket és lábakat a vágóterülettöl! A pengével történő érintkezés levághatja a kezeket és a lábakat!

Tilos a háztartási hulladékkal együtt kezelni.

Soha ne használja a fünyírót, ha a fügyűjtő kosár vagy a védőfedél nincs a helyén!

Ügyeljen arra, hogy a hálózati kábel maradjon távol a pengétől. Mindig figyeljen a kábel pozíciójára..

Soha ne használja a fünyírót, ha a fügyűjtő kosár vagy a védőfedél nincs a helyén!

Tartalomjegyzék

Tulajdonságok és definíciók
Tulajdonságok és támogatott elemek 177

Biztonság és kezelés
Általános biztonsági szabályok 178
Termék leselejtezése 180

Összeszerelési folyamat

Elektromos biztonság 180
Kicsomagolás 181
Fogantyúk kihajlítása és beállítása 182

A kábel rögzítése	183
Fügyűjtő kosár felszerelése 183
Mulcs dugó
felszerelése és eltávolítása 184

Müködtetési utasítások
Elindítás és leállítás 184
Vágási magasság beállítása 186

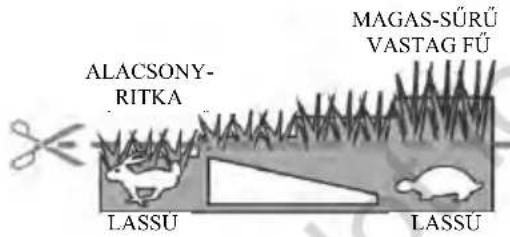

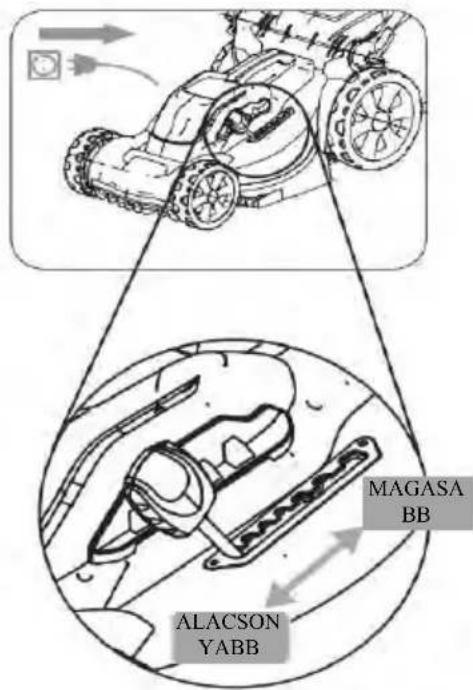

Gyorsbeállítási útmutató 187

Fünyírási tippek 188
Mulcsozási tippek 189

Karbantartás és ápolás

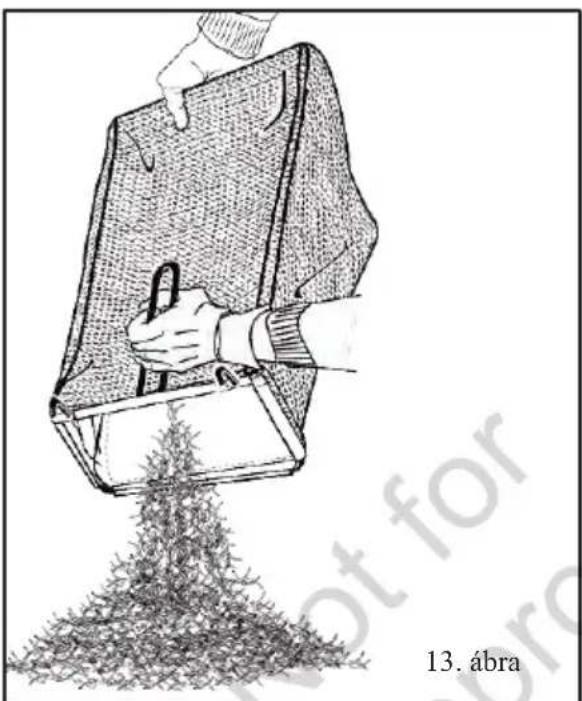

Fügyüjtő kosár kiürítése 190

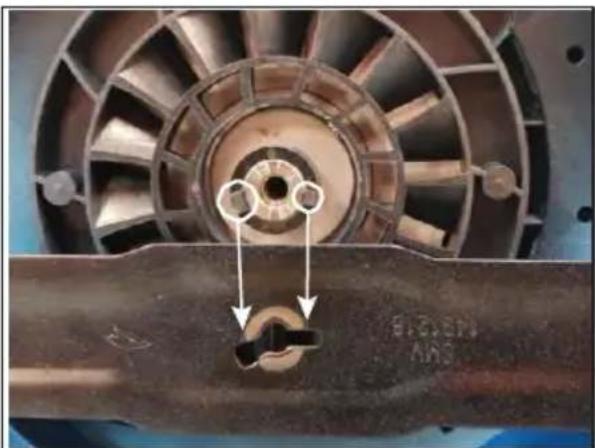

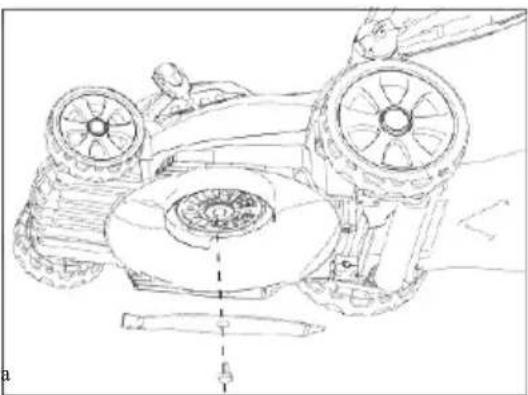

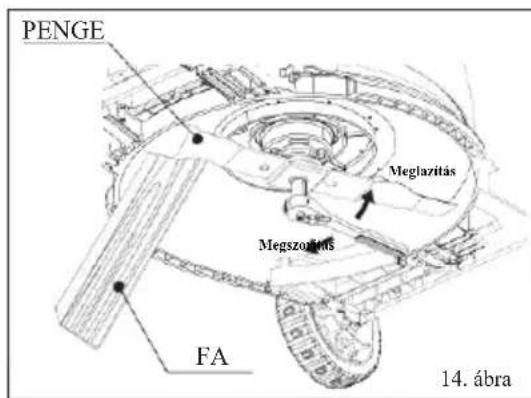

Penge lecserélése 191

Tisztítás	192
Tárolás	193
Javítás	194
Karbantartási táblázat	194

Hibaelhárítás
Hibaelhárítás 195

Technikai adatok
Termékadatok 196

MEGJEGYZÉS: A GARANCIA RÉSZLETEI NEM SZEREPELNEK EBBEN A HASZNÁLATI UTASÍTÁSBAN. TEKINTSE MEG A TERMÉKHEZ MELLÉKELT TOVÁBBI DOKUMENTUMOKAT A GARANCIA RÉSZLETEIÉRT. A GARANCIA DOKUMENTUMOKBAN ESETLEGESEK OLYAN TECHNIKAI ADATOK TALÁLHATÓK, MELYEK KIFEJEZETTEN AZ EGYES MODELLEKRE VONATKOZNAK, S NEM TALÁLHATÓK MEG EBBEN A HASZNÁLATI UTASÍTÁSBAN.

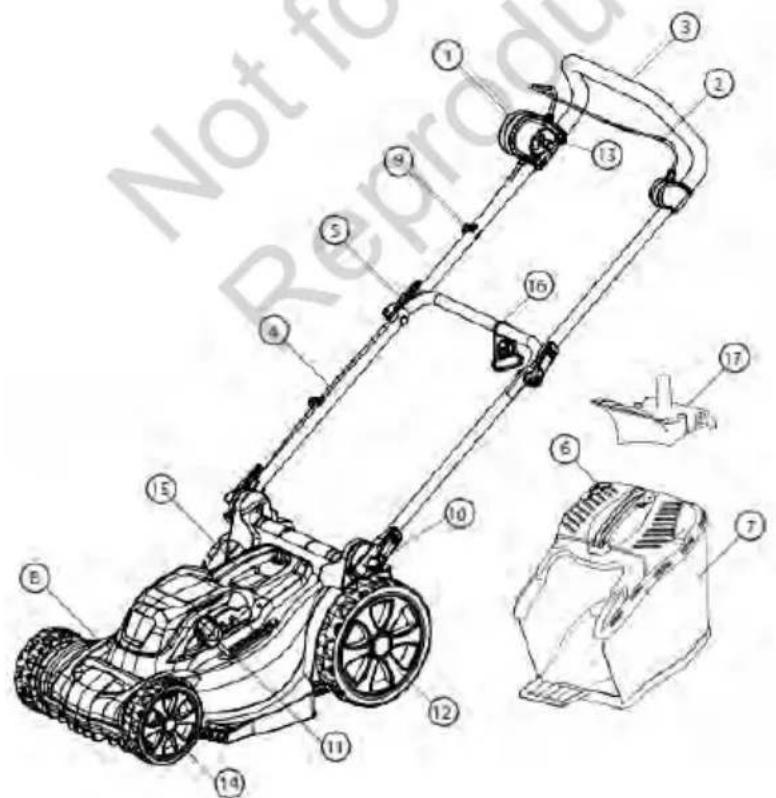

Tulajdonságok és támogatott elemek

1	Kapcsolódoboz
2	Biztonsági kengyel
3	Felső fogantyú
4	Alsó fogantyú
5	Gyorskioldó illesztócsatlakozó (felső fogantyú)
6	Fügyűjtő kosár telítettségének visszajelzője
7	Fügyűjtő kosár
8	Vágólap
9	Kábelkapocs
10	Befogóelem (alsó fogantyú)
11	Magasság állító (a pozíciója eltérhet a különböző modelleknél)
12	Hátsó kerék
13	Védőérintkezős dugó
14	Első kerék
15	Középső fogantyú
16	Kábelakasztó
17	Mulcsdugó (Csak a 37 cm-es modellhez tartozék)

- Fünyíró használati utasítása/biztonsági útmutató (nem látszik)

Ne használja a terméket, ha bármelyik eleme hiányzik vagy sérült! Gondoskodjon a hiányzó vagy sérült elem javításáról vagy cseréjéről!

Általános biztonsági szabályok

- Tartsa ezt a útmutatót biztos helyen a jövőbeni felhasználáshoz, s vegye igénybe rendszeresen. Biztosítsa, hogy a többi felhasználó is elolvassa ezt az útmutatót, s megismerie a termék biztonsági kockázatait!

- Komoly sérülés léphet fel akkor, ha a gépet kezelő személy megcsúszik vagy megbotlik, s emiatt a lábára rántja a gépet.

- Botlás vagy elesés esetén azonnal engedje el a biztonsági kengyelt! Ne tartsa tovább a gép biztonsági kengyelét a baleset közhen!

- Ha hátrafelé kell haladni a géppel, mindig akkor végezze ezt, amikor a gép már teljesen leállt. Közben folyamatosan nézzen hátrafelé, hogy elkerülje a mozgás közben fellépő veszélyeket!

- Ne működtesse a gépet alkoholos vagy drogos befolyásoltság alatt!

- Legyen óvatos, s ne működtesse a gépet, ha Ön fáradt. Ügyeljen arra, amit csinál, s győződjön meg arról, hogy a munka elkezdése előtt erre másokat is figyelmeztet.

- A gép ellenőrzése, beállítása, karbantartása vagy tisztítása előtt mindig állítsa le és húzza ki a csatlakozót a hálózatból.

- Állítsa le a gépet, amikor kavicsos részt, járdát vagy utat keresztez.

- Ha a gép túlzottan rázni kezd, állítsa le a használatát, míg a gépet meg nem vizsgálják, s fel nem derítik a hiba okát. A vibrációs problémák felderítése általában esökkenti a sérülések bekövetkeztének, vagy a termék meghibásodásának kockázatát.

- Ne eröltesse a gép használatát a vágási kapacitásán túl. A gép jobban és biztonságosabban fog működni, ha olyan tempóban vágja a füvet, amire készült.

- Ne használja a gépet beltérben. Csak beltéren tárolja a gépet, egy száraz és biztos helyen. Tartsa távol a gyerekektől a gépet!

- Járjon el különös gondossággal, amikor nem belátható sarkokat, ajtókat, escrjéket, fákat vagy más olyan tárgyakat közelít meg, melyek kitakarhatiák az Ön kilátását, s a gép útiát.

- Ne működtesse a gépet olyan módon, mely lehetővé teszi a pengék hozzáférhetővé válását. Csak akkor használja a gépet, ha mind a 4 kerék a talaira támaszkodik. Ne emelje fel, vagy ne szállítsa a gépet a működése közben.

- Ügyeljen arra, hogy a hálózati kábel maradjon távol a pengétől. Mindig figyeljen a kábel pozíciójára. Ha a kábel sérült vagy elszakadt, a készüléket válassza le a hálózatról.

Gyakorlás

• Gondosan olvassa el az útmutatót. Ismerje meg a gép vezérlését és a megfelelő használatát.

- Sohase engedje a gép használatát gyerekeknek, vagy olyan személynek, aki nem ismeri az útmutató utasításait! A helvi törvények szigoríthatiák a használó életkori feltételeit.

- Sohase üzemeltesse a gépet, ha emberek, különösen gvermekek vagy állatok vannak a közelben!

- Tartsa észben, hogy mindig a gépet használó a felelős a más embereket, vagy tulajdonaikat ért balesetek vagy károk miatt.

Előkészítés

- A gép működtetése közben mindig viseljen megfelelő lábbelit és hosszú nadrágot. Ne használja a gépet mezítláb, vagy nyitott szandállal! Kerülje a túl bő ruházat használatát, vagy melynek lógó zsinóriai vagy öyei vannak.

- Ha poros környezetben használja a gépet, mindig viseljen arcmaszkot vagy pormaszkot.

• Tüzetesen viselje át a területet, ahol a gépet használni akaria, s távolítson el minden tárgyat, melyet a gép kilöhet!

- Mielött használatba venné a készüléket, ismerje meg az összes vezérlőt és ezek helyes működését is. Készüljön föl arra az esetre, ha vészhelyzetben kell megállítani és áramtalanítani a gépet.

- A használat előtt mindig vizsgálja meg tűzetesen, hogy a penge, a penge csavarja vagy a penge szerelékei nem elhasználódtak, vagy sérültek. Cserélje ki a készlet elhasználódott vagy megsérült elemeit, hogy megőrizze azok kiegyensúlyozottságát. Cserélje ki a sérült vagy olvashatatlan figyelmeztető feliratokat.

Működtetés

- A gépet csak nappali fénynél, vagy megfelelő mesterséges fénynél működtesse.

- Kerülje a gép működtetését a vizes füvön.

- Mindig ügyeljen a lépéseire a lejtős területeken.

- Sétáljon, s sohase rohanjon!

- Lejtős területen keresztirányban haladjon, s sohase lefelé és felfelé.

- Különös gonddal ügyeljen a lejtős területen történő irányváltoztatásokra!

- Ne fünyírózzon túl meredek lejtőkön!

- Különös gonddal ügyeljen, amikor a gépet hátrafelé vagy az Ön irányába mozgatja!

- Állítsa le a pengét (pengéket), ha a gépet nem füves területen tolja át, vagy amikor a gépet a felhasználási területére, vagy onnan elszállítja.

- Sohase működtesse a gépet, ha védőborítása vagy fedele sérült, illetve, amennyiben a biztonsági berendezései hiányoznak, például a terelőlapok vagy a fűkosár nincs a helyén!

- Indítsa be a motort az utasításoknak megfelelően, miközben a lábait megfelelő távolságra tartja a pengéktől.

- Ne indítsa be a gépet, amikor a kiömlőnyílás előtt áll!

- Ne közelítsen a kezeivel a forgó elemekhez, s ne is nyúljon ezekhez! A kiömlőnyilást folyamatosan tartsa tisztán.

- Ne mozgassa a gépet, ha a motor megy.

- Állítsa le a gépet, és húzza ki a csatlakozót a hálózatból Győződjön meg arról, hogy minden mozgó eszköz teljesen leállt,

- amikor magára hagyja a gépet,

- mielőtt eltávolítja az akadályokat vagy kitisztítja a kiömlőt,

- mielött ellenőrzi, megtisztítja a gépet, vagy dolgozik rajta,

- miután kilőtt egy idegen tárgyat! Vizsgálja meg a gépet meghibásodások után kutatva, s végezze el a javításokat, mielőtt újraindítja a gépet, és folytatja használatát!

Amennyiben a gép abnormális módon rázkódni kezd (azonnal ellenőrizze)

- vizsgálja meg károsodás után kutatva,

- cserélje ki vagy javítsa meg a megsérült részeket,

- ellenőrizze a meglazult részeket, s húzza meg ezeket!

Karbantartás és tárolás

- Legyen minden anya, csavar és rögzítés szorosra húzva, s győződjön meg arról, hogy a gép biztonságos működésre alkalmas állapotban van!

- Rendszeresen ellenőrizze a fükosarat az elhasználódás vagy a kopás nyomai után kutatva.

- Legyen óvatos a gép beállítása közben, nehogy becsípje az ujjait a gép a mozgó pengék és a gép álló részei közé!

- Mindig engedje lehülni a gépet a tárolás előtt.

- Amikor a pengéket szereli, mindig legyen tudatában, hogy habár a motor le van kapcsolva, a pengék ettől még mozoghatnak!

- A biztonság kedvéért cserélje le az elhasználódott vagy sérület elemeket. Csak eredeti részeket és kellékeket használjon.

Elektromos biztonság

• A termék névleges teljesítménye 1600W (a 37 cm-es modell esetében) vagy 1200W (a 32 cm-es modell esetében), bemeneti működési feszültsége pedig 220-240V, 50Hz. Ne használja a terméket a megjelölttöl eltérő tápfeszültséggel, mivel ez áramütéshez vezethet.
• Bármilyen dugasszal és foglalattal ellátott csatlakozó vagy hosszabbító kábel eltávolítása előtt a készüléket mindig le kell választani a fő hálózati tápegységről.
• A dugóknak illeszkedniük kell a kimeneti aljzatokhoz. Soha ne alakítsa át se a dugaszt, se a kábelt. Soha ne nyúlion a hálózathoz vizes kézzel.
• Ha a készülék a hálózathoz van csatlakoztatva, javasolt legfeljebb 30mA-s kioldóáramú áramyédő készüléket használni.

DUPLA SZIGETELÉS

- A készülék az EN:60335 szabvánnyal összhangban dupla szigeteléssel van ellátva, ezért nincs szükség földelt vezetékre. Mindig ellenőrizze, hogy az áramellátás megfelel-e a táblán névleges értékként feltűntetettnek.

HOSSZABÍTÓ KÁBEL HASZNÁLATA

- Mindig használjon a fünyíró készülék bemeneti teljesítményének megfelelő, elfogadott hosszabbító kábelt (lásd a műszaki adatokat). A hosszabbító kábel kültéri használatra megfelelő kell legyen, és ez fel is kell legyen tüntetve. A termék teljesítményének romlása nélkül legfeljebb 30 m. hosszú 1,5 mm H05VV-F hosszabbító kábelt lehet használni. Használat előtt vizsgálja át a hosszabbító kábelt olyan szempontból, hogy nincs-e rajta sérülés, elhasználódás vagy elöregedés nyoma. Ha a hosszabbító kábel megsérült vagy hibás, cserélje ki. Ha kábeldobot használ, mindig tekerje le teljes hosszában a kábelt.

Termék leselejtezése

A TERMÉK MEGFELELŐ LESELEJTEZÉSE

Az elektronikai hulladék nem dobható ki a háztartási hulladékkal. Kérjük, lehetőség esetén gondoskodjon az újrahasznosításról. Keresse fel a helyi hatóságokat vagy kereskedőt az újrahasznosítással kapcsolatos információkért.

A CSOMAGOLÁS MEGFELELŐ LESELEJTEZÉSE

A csomagolás kartont, s megfelelően jelölt műanyagokat tartalmaz, melyeket újra lehet hasznosítani. Tegye lelehetővé ezen anyagok újrahasznosítását.

Informálódjon azokról a veszélyekről, melyek annak ellenére fennállhatnak, hogy a megfelelő biztonsági intézkedések és eljárások végrehajtásra kerültek.

ÖSSZESZERELÉSI FOLYAMAT

Kicsomagolás

Ezt a terméket össze kell szerelni.

• Óvatosan vegye ki a terméket és az alkatrészeit a dobozból. Győződjön meg arról, hogy a csomagolási listán található össze elem megtalálható. Kövesse a 3. oldalt.
• Ne dobja ki a csomagolóanyagot, míg tökéletesen meg nem győződött arról, hogy a termék megfelelően működik.

FIGYELMEZTETÉS

Ne próbálja meg módosítani ezt a terméket, és ne hozzon létre olyan kiegészítőket, melyen használata nem ajánlott ezzel a termékkel. Bármely hasonló módosítás vagy átszerelés nem megfelelő használatnak minősül, s olyan veszélyes állapotokat hozhat létre, melyek eredeménye akár komoly személyi sérülés is lehet!

Győződjön meg arról, hogy a fűnyíró ki van kapcsolva és nincs a hálózathoz csatlakoztatva, mielőtt bármilyen szerelési munkálatba kezdene, valamint a szerelés teljes időtartama alatt, amíg kész nincs és meg nem kezdi a gép működtetését.

ÖSSZESZERELÉSI FOLYAMAT

A fogantyúk kicsomagolása és beállítása

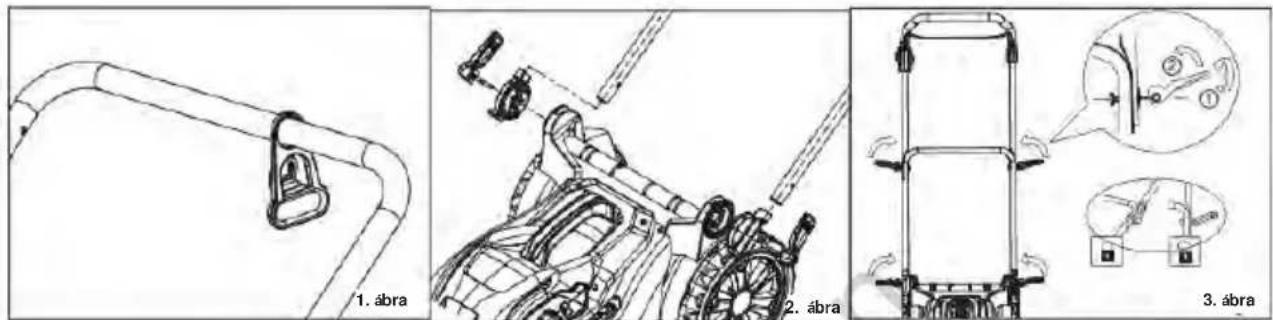

A 37 cm-es modell esetében tekintse meg az 1, 2 és 3 ábrákat

• Az alsó fogantyút vezesse át a kábelakasztó lyukán és erősítse rá.
• Csúsztassa a két rögzítőelemet a tolószárrúd vége felé.
• Helyezze be a gyorskioldó reteszt a csőbe és a fogantyúba. Csavarja be a csavart és hajtsa be a rögzítőt a tolószárrúd rögzítéséhez.
• Szerelje össze a felső fogantyút és a tolószárrudat a fogantyú rögzítővel. A rögzítő csavarjának ki- és becsavarásával tudja állítani, hogy a rögzítő elforduljon vagy elengedjen.

1. ábra 2. ábra 3. ábra

FIGYELMEZTETÉS

Ne használja a gépet, ha a fogantyú és a tolószárrúd nem megfelelően van összeszerelve. A fogantyú és tolószárrúd hajtogatásakor ügyeljen, hogy be ne csípje az ujjait!

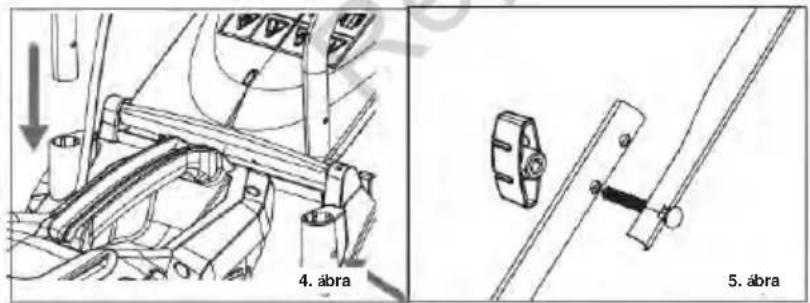

A 32 cm-es modell esetében tekintse meg az 4 és 5 ábrákat

• Erősítse az alsó fogantyút a vágólaphoz a – sz. ábrán látható módon és szorítsa rá a csavarokkal.
• Illessze össze az alsó és felső fogantyúkat a csavar és a fogantyú segítségével.

4. ábra 5. ábra

FIGYELMEZTETÉS

Ne használja a gépet, ha a fogantyú és a tolószárrúd nem megfelelően van összeszerelve.

A kábel rögzítése

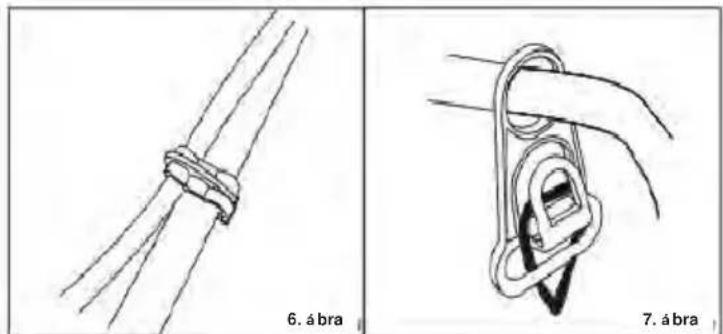

MEGJEGYZÉS: Lásd a 6. és 7. ábrát

• Erősítse a kábelkapcsokat (9) a kapcsolódobozból a motorhoz vezető kábelre, és erősítse mindegyiket az alsó és felső fogantyúkhoz.
• Az áramforráshoz való csatlakozás után a hosszabbító kábelt hajtsa ketté a végétől körülbelül 30 cm-el, és ezt a hurkot akassza a kábelakasztóra (16).

6. ábra 7. ábra

! FIGYELMEZTETÉS

Mielött a dugaszt csatlakoztatná a hálózathoz, győződjön meg arról, hogy a kábel a kábelkapesokkal biztosítva van.

Használat elött feltétlenül tekerje le teljesen a hosszabbító kábelét.

A fügyüjtő kosár felszerelése

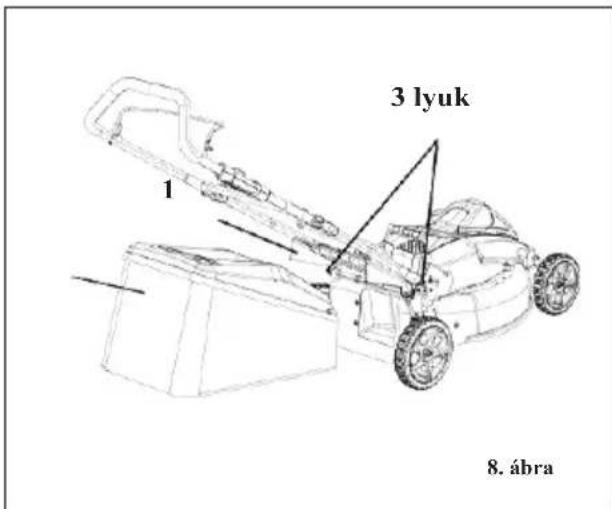

MEGJEGYZÉS: Lásd a 8. ábrát

• Győződjön meg arról, hogy a szerelés megkezdése előtt a készülék le lett választva a hálózatról.
• Emelje fel a hátsó fedelet.
• Emelje fel a fügyűjtő kosarat a fogantyújával, majd helyezze be a hátsó fedél alá, hogy a fügyűjtő kosáron lévő horgok beleakadjanak a gyorsszárnál nekik kialakított lyukakba.
• Óvatosan engedje le a hátsó fedelet.
• Akkor megfelelő a felszerelés, ha a fügyűjtő kosár horgai biztonságosan beleakadtak a gyorsszárnál található lyukakba.

FIGYELMEZTETÉS

Mindig cserélje ki a sérült vagy elhasználódott fügyűjtő kosarat. 2

Ne használja a gépet, ha a gyűjtőkosár nincs megfelelően felszerelve.

Ne emelje fel a fedelet, míg a gép működik.

1 3 lyuk 8. ábra

ÖSSZESZERELÉSI FOLYAMAT

A mulcs dugó beszerelése és eltávolítása

MEGJEGYZÉS: Nem tartozék minden modellhez.

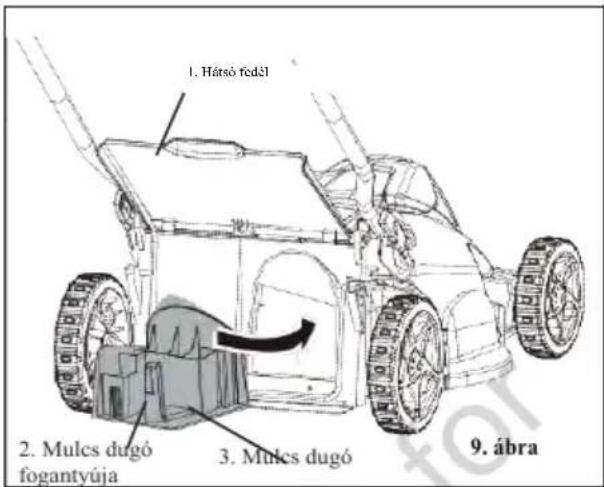

MEGJEGYZÉS: Lásd a 9. ábrát

• Győződjön meg arról, hogy a szerelés megkezdése előtt a készülék le lett választva a hálózatról.
• A mulcs dugó eltávolításához emelje fel a hátsó fedelet (1).
• Ragadja meg a mulcs dugó fogantyúját (2), majd a fogantyú segítségével húzza ki a mulcs dugót.
• A mulcs dugót (3) egy meghatározott szögben kell behelyezni, így eltávolításához szükség lehet némi erőre.
• A mules dugót el kell távolítani, hogy a fügyüjtő kosár felszerelhetővé váljon.
• A mulcs dugót újra be kell szerelni, amikor a fügyűjtő kosarat eltávolítják.

1. Hársó ředél 2. Mulcs dugó fogantyúja 3. Mulcs dugó 9. ábra

FIGYELMEZTETÉS

Ne engedje a hátsó fedelet nagy crövel lecsapódni, mindig óvatosan csukja le, így elkerülhető a sérülése. Mindig cserélje le a hátsó fedelet és a mulcs dugót, ha megsérültek.

MÜKÖDTETÉSI UTASÍTÁSOK

Elindítás és leállítás

Biztonsága érdekében

• A fünyírót soha ne használja úgy, hogy a gyártó által rendelkezésre bocsájtott fügyűjtő vagy a védőburok nincs a helyén.
• A fúnyíró beindítása elött vizsgálja át a csavarokat és a pengét rongálódás vagy elhasználódás nyomait keresve.
• Ha akadályba ütközik, állítsa meg a fúnyírót és ellenőrizze a pengét, hogy megrongálódott-e.

FIGYELMEZTETÉS

Az elhasználódott és sérült pengék komoly veszélyt jelentenek

MÜKÖDTETÉSI UTASÍTÁSOK

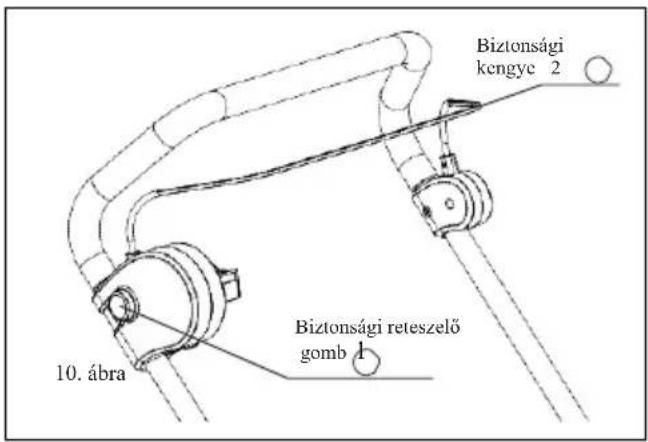

MEGJEGYZÉS: Lásd a 10. ábrát

A fünyíró BEINDÍTÁSÁHOZ:

• Helyezze a kábelt a kábelakasztóra a megfelelő módon és csatlakoztassa a hálózati energiaforráshoz.
• Nyomja be, és tartsa a biztonsági reteszelő gombot (1). (Tekintse meg a 10. ábrát)

- A fünyíró elindításához nyomja a biztonsági kengyelt (2) felfelé a fogantyú irányába, majd engedje fel a biztonsági reteszelő gombot. Eközben a lábait tartsa távol a pengéktől!

A fünyíró LEÁLLÍTÁSÁHOZ:

• Engedje el a biztonsági kengyelt.
• Várja meg, amíg a kasza teljesen leáll, majd húzza ki a dugót a hálózatból.

Ha a fünyíró nem áll le vagy vészhelyzet áll elő, kapcsolja ki és távolítsa el az akkumulátort.

Biztonsági kengyc 2 10. ábra Biztonsági reteszelő gomb 1

MÜKÖDTETÉSI UTASÍTÁSOK

FIGYELMEZTETÉS

Ne próbálja meg módosítani a biztonsági reteszelő gomb vagy a biztonsági kengyel működését, és ne kösse le se a gombot, se a kengyelt!

Ne hagyja a működő fűnyírót felügyelet nélkül!

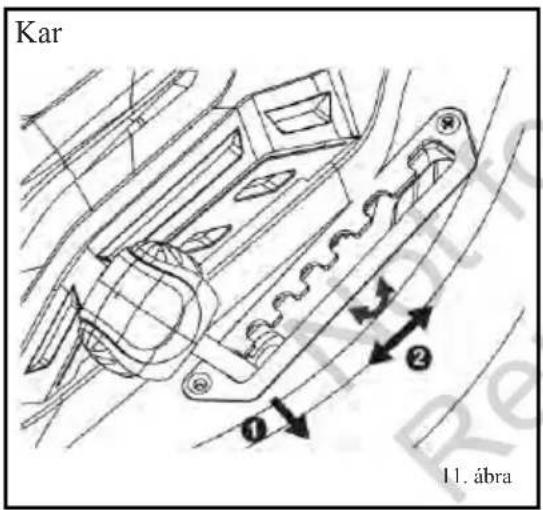

Vágási magasság beállítása

MEGJEGYZÉS: Kövesse a 11 ábrát.

MEGJEGYZÉS: A magasság állításának helye és megjelenése eltérhet a különböző modelleknél.

A fünyíró első használata előtt állítsa be a vágásmagasságot arra a magasságra, amely a legjobban illeszkedik az Ön pázsitjára,

A penge magasságának állításához:

- A penge magasságának ÁLLÍTÁSÁHOZ fogja meg a magasságállító kart, nyomja oldalirányba, majd mozgassa kifelé (1).

- A penge magasságának ALACSONYABBRA VAGY MAGASABBRA állításához mozgassa a kart úgy, ahogy a 8. ábrán látható. A fünyíró magassága lejjebb vehető a kar előrefelé mozgatásával, és magasabbra állítható a kar hátrafelé mozgatásával (2).

Kar 11. ábra

FIGYELMEZTETÉS

Ne állítsa a magasságot, miközben a fünyíró működik!

MÜKÖDTETÉSI UTASÍTÁSOK

Gyorsbeállítási útmutató

MAGASA BB ALACSON YABB

ALACSONY- RITKA LASSU MAGAS-SÜRÜ VASTAG FÜ LASSU

1 - KÉSZENLÉT

• Válassza le a hálózatról.
- Ellenőrizze, hogy a fű magas vagy sürű-e
- Ellenőrizze, hogy a fügyűjtő kosár üres, és a fünyíró borítása nem füves

X A fünyíró beállítását ne végezze anélkül, hogy a gépet kikapcsolná és leválasztaná a hálózatról.

√ A fünyíró beállítása elött kapcsolja ki és húzza ki a csatlakozót a hálózatból.
X Ne nyírja a füvet, ha a fügyűjtő kosár tele van, vagy a kiömlő el van zárva!
Ürítse ki a fügyűjtő kosarat a fünyírás elött.

2 - BEÁLLÍTÁS

• Állítsa a vágási magasságot a kicsi vagy túl sürű fű esetén
• Tisztítsa meg a fügyűjtő kosarat és a fünyíró borítását a fütöl
• Haladjon lassabban a fünyíróval a túl sürü fünél

X Ne vágja le túl mélyre a hosszú, sűrű vagy nedves füvet.
√ Állítsa magasabbra a vágási magasságot a túlontúl benött területnél.
X Ne eröltesse a fünyírót a túl sürü pázsitnál.
√ Lassítson a haladáson, ha a fü sürübbé válik.

3 - HASZNÁLAT

• Próbálja meg levágni a füvet a kiválasztott magasságra
• Növelje a vágási magasságot, és nyírja a füvet gyakrabban, ha azt a túl nagy és sürű fü igényli
• Ha bekapcsolt a TÚLTERHELÉS VÉDELEM*, állítsa le a fűnyírót, ismételje meg az 1., 2. és 3. lépést a magasság növelésével, lassabb haladással vagy a fű eltávolításával a fügyűjtő kosárból és a borításról.
• Ha fünyíráskor a fügyűjtő kosár telítettségjelzőjének füle lefelé áll, a kosár tele van.

X Ne folytassa a vágást, ha fünyíró gyakran leáll.
√ Kerülje a gyakori túlterhelés védelem miatti leállásokat.
X Ne folytassa, ha az elektromos motor túlmelegszik.
√ Ha az akkumulátor túlmelegedés elleni védelme bekapcsolt, hagyja lehülni az akkumulátort.

MÜKÖDTETÉSI UTASÍTÁSOK

A fűnyíró Motor HÖVÉDELEM* berendezéssel van ellátva, amely megvédi a motort abban az esetben, ha működés közben túltelítődés vagy elakadás miatt leáll.

Óvakodjon a fünyíró gyakori túltelítésétől, mivel ez bekapcsolhatja a Motor Hővédelmet. A Motor Hővédelem megköveteli, hogy a gép a megfelelő hőmérsékletre hülésig pihenjen. Távolítsa el az akadályt és indítsa újra a gépet a vágómagasság megemelésével.

Fünyírási tippek

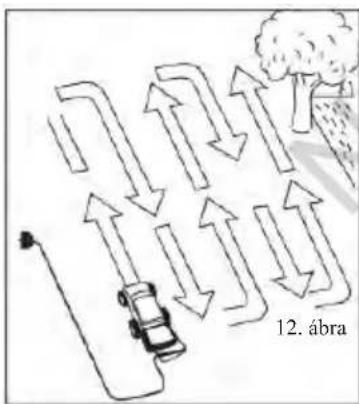

MEGJEGYZÉS: Kövesse a 12 ábrát.

Egy éles penge nagy mértékben javítja a fünyíró vágási teljesítményét, föleg, ha magas füvet kell vágni. Ellenőrizze és cserélje ki a pengét legalább évente egyszer, ahogy a Karbantartás részben le van írva.

• Győződjön meg arról, hogy a gyepen nem találhatók kövek, botok, drótdarabok és más olyan tárgyak, amelyek károsíthatják a pengét vagy a motort. Ezeket a tárgyakat a fűnyíró bármilyen irányban véletlenül ki is lőheti, mely komoly személyi sérülést okozhat a működtetőnek vagy másoknak. Az elektromos áramütés elkerülése érdekében ne működtesse a fűnyírot nyirkos vagy nedves környezetben.
• Sürü fü vágásakor csökkentse a haladás sebességét, így a vágás még hatékonyabbá válik, s lehetősége lesz a lenyírt fü megfelelő eltávolítására.
• Kérjük, hogy a fünyírás megkezdésekor kövesse a 12. ábrán mutatott irányt annak érdekében, hogy elkerülje a tápkábel összecsavarodását és megelőzze az átvágásának veszélyét is.

Lejtős területen keresztirányban haladjon, s sohase lefelé és felfelé. Különös gonddal ügyeljen a lejtős területen történő irányváltoztatásokra! Ne fűnyírózzon túl meredek lejtőkön, mindig ügyeljen a lépéseire a lejtős területeken.

MÜKÖDTETÉSI UTASÍTÁSOK

Mulcsozási tippek

• Állítsa a fünyírót a legmagasabb vágási fokozatra, amikor egyenetlen talajon, vagy magas füben nyír füvet.
• A hatékony mulcsozáshoz, ne nyírjon nedves füvet, mivel az hajlamos odatapadni a fünyíró testének aljához, s megakadályozza a füdarabkák megfelelő mulcsozását. Új vagy sürübb fünek esetlegesen keskenyebb vágás szükséges. A haladás irányát a pázsit állapotának megfelelően kell megválasztani. Ha a fünyírást halogatta, s a fü magasabbra nött 4"-nél (10 cm-nél), vágja le a felületet két lépcsőben, így le tudja csökkenteni a fü magasságát a maximális 3 1/4"-re (8,3 cm-re).
• Nyugodt tempóban haladjon! Fedje át egymással a vágási sorokat. Ne hagyja, hogy a fü túl magasra nőjön Ha a fü túl magasra nőtt, kezdje a legmagasabb vágási pozícióval, majd utána csökkentse ezt le a kívánt magasságra.

Fügyüjtő kosár kiürítése

MEGJEGYZÉS: Lásd a 13. ábrát

- Állítsa le a fünyírót, hagyja teljesen leállni a pengéket, majd válassza le a hálózatról.

- Emelje fel a hátsó fedelet.

- Emelje fel a fügyüjtő kosarat a fogantvújánál fogva, s vegye le a fünyíróról.

• Távolítsa el a füdarabkákat.

- Emelje fel a hátsó fedelet, s helyezze vissza a fügyűjtő kosarat, ahogy ebben az útmutatóban korábban leírásra került.

13. ábra

FIGYELMEZTETÉS

- Ellenőrizze a fügyűjtő kosarat rendszeresen, s cserélje le, ha a kosár elhasználódott vagy megsérült.

- Ne tárolja a füvet a kosárban. Mindig ürítse ki használat után.

- A fügyűjtésen kívül ne használja más célra a fügyűjtő kosarat.

- Ne fünyírózzon tovább, mint a kosár kapacitása, s ne gyűjtsön bele forró anyagokat, hamut vagy tűzrakás maradványait, illetve izzó részeket.

- A nedves körülmények között használt gyűjtőt hagyja kiszáradni.

Penge lecserélése

MEGJEGYZÉS: Tekintse meg a 10., 11. és 12. ábrát

PENGE Meglazitás Megszoritás FA 14. ábra

1. ábra

Mindig védje a kezeit vastag kesztyükkel és/vagy a penge vágóéleinek ronggyal vagy más anyagokkal történő befedésével, amikor a pengét tartja karban. A pengével való érintkezés komoly személyi sérülést okozhat!

MEGJEGYZÉS: Csak a Murray által gyártott és garantált eredeti cserealkatrészeket használjon. Ragaszkodjon ezekhez, amikor felkeresi az alkatrészboltot.

A részletes beszerelési utasítások megtalálhatók az eredeti Murray pengecsomagokra nyomtatva. A nem eredeti pengék használata megszüntetheti a garanciát, és kárt vagy sérülést okozhat.

FIGYELMEZTETÉS

Sohase használja a fünyírót pengék nélkül, vagy sérült pengékkel!

FIGYELMEZTETÉS

Sohase módosítsa a pengéket vagy a vágórendszert!

Penge lecserélése (folytatás)

MEGJEGYZÉS: Ellenőrizze gyakran a rögzítéseket, mindig győződjön meg arról, hogy a fűnyíró a biztonságos üzemeltetésre alkalmas állapotban van. Csak eredeti Murray cserepengéket használjon! Cserélje ki az elhasználódott vagy megsérült pengéket és csavarokat, hogy megőrizze azok kiegyensúlyozottságát.

1. Állítsa le a fünyírót, s hagyja teljesen leállni a pengéket.
2. Válassza le a hálózatról.
3. Fordítsa a fünyírót az oldalára.
4. Tegyen egy fadarabot a penge és a fünyíró teste közé, hogy megelőzze a penge mozgását (tekintse meg a 10. ábrát).
5. Lazítsa meg a penge csavarját úgy, hogy az óramutató járásával ellentétes irányba csavarja (a fünyíró alja felől nézve). Ehhez használjon egy csavarkulcsot vagy krovakészletet (nem része a csomagnak)!
6. Távolítsa el a penge csavarját és a pengét (tekintse meg a 11. ábrát).
7. A penge visszahelyezéséhez keresse meg a két pecket a tengely hüvelyén. Ezek a 12(a). ábrán körökkel vannak jelölve. Igazítsa rá a pengét a két pecekre.
8. Óvatosan szerelje fel a pengét a tengelyre. A pengének tökéletesen kell illeszkednie a két peckre. Győződjön meg arról, hogy nem maradt sehol sem rés. Tekintse meg a 12(b). ábrát.
9. Csavarozza vissza a penge csavarját, s húzza meg, hogy rögzítse a pengét. Az ajánlott nyomaték 12-16 Nm.

Tisztítás

FIGYELMEZTETÉS

Távolítsa el az akkumulátort és a kulcsot a fünyíróból a szerelés, tisztítás vagy a törmelék eltávolítása előtt, így megelőzheti a komoly személyi sérülés bekövetkeztét!

A fünyíró borításának alját minden használat után meg kell tisztítani, mivel a füdarabkák, levelet, kosz és más szennyeződések összegyűlnek, s rozsdát és korróziót okoznak. Távolítson el minden összegyült füdarabkát és levelet a motor borítása körül. Ha használat közben szennyeződés gyűlik fel a fünyíró alján, állítsa le a motort, távolítsa el az akkumulátort, majd döntse meg a fünyírót előre vagy az oldalára. Ezután távolítsa el a szennyeződést egy megfelelő eszközzel.

• Tisztítsa meg az egységet egy nedves ronggyal és gyenge tisztítószerrel.
• Ne merítse a fűnyírót vágy bármely részét a vízbe.
• A nedvesség áramütést okozhat! Bármilyen nedvességet itasson fel egy száraz és puha ronggyal, s győződjön meg arról, hogy a gép kiszáradt, mielőtt újra behelyezi az akkumulátort és a kulcsot!

- Egy kis kefével vagy porszívóval tisztítsa meg a termék szellőzőnyílásait.

- Tartsa a szellőzőnyílásokat mindig akadálymentesen.

A műanyag részek tisztításakor ne használjon oldószereket, erős tisztítószereket vagy olyan aromás olajokat, mint a fenyő vagy a citrom. A vegyszerek károsíthatják, gyengíthetik vagy tönkre tehetik a műanyag részeket, melyek komoly személyi sérülést okozhatnak.

Tárolás

A következő lépéseket kell végrehajtani a gép tárolásra való felkészítéséhez.

• Az előző részben leírtaknak megfelelően tisztítsa meg a gépet.
• Vizsgálja meg a pengét, és ha szükséges, cserélje ki vagy élezze meg (tekintse meg ehhez a Karbantartás részt).
• A fünyírót egy száraz és tiszta helyen tárolja. Ne tárolja korróziót okozó anyagok közelében, mint például a műtrágya vagy az üzemanyag.
• A fünyírót egy beltéri, száraz és hűvös helyen tárolja, ahol a gyerekek nem férnek hozzá!

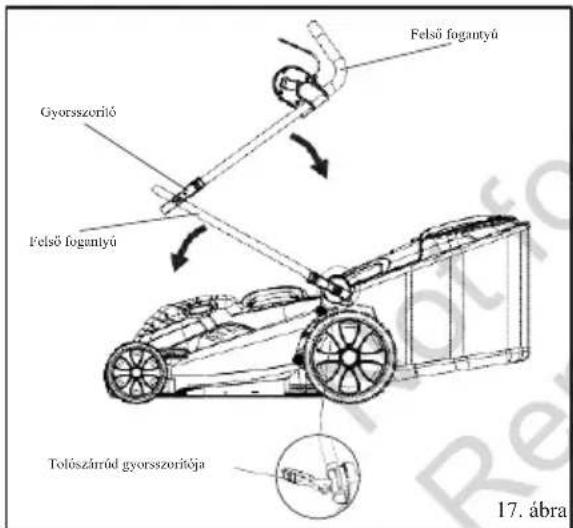

A fogantyú teljesen lehajtható a tároláshoz. (Tekintse meg a 17. ábrát)

MEGJEGYZÉS: Csak a 37 cm-es modell esetében érhető el

• Kapcsolja ki a kaszát, és húzza ki a hálózati csatlakozót.
• Lazítsa meg a fogantyú gyorsszorítóit a fogantyú oldalain, így a fogantyú mozgathatóvá válik, és le lehet hajtani.
• Lazítsa meg a tolószárrúd gyorsszorítóit, hogy kioldja és eltávolítsa a gyorsszorítókat a csatlazkoztató keretről. Hajtsa a tolószárrudat előre. Győződjön meg arról, hogy nem hajlítja vagy nem gyűri be a tápkábelt.

Felső fogantyú Gyorszorító Felső fogantyú Tolószárúd gyorszorítója 17. ábra

Javítás

A javítás nagyfokú figyelmet és tudást igényel, így kizárólag képesített szerelő végezheti. Azt javasoljuk, hogy a javításhoz vigye el a terméket a legközelebbi jogosult szervízközpontba. Szerelés esetén kizárólag eredeti cserealkatrészeket használjon.

• Tartsa a fogyantyúkat szárazon, tisztán, illetve olaj- és zsírmentesen.
• Hogy csökkentse a tüzveszélyt, tisztítsa meg a motort a fütöl, levelektöl és az összegyült szennyeződésektöl.
• Rendszeresen ellenőrizze a penge és a motor felfüggesztési csavarjainak megfelelő feszességét. Rátekintéssel ellenőrizze a pengét a sérülések után (pl. elhajlott, törött vagy elhasználódott).
• Gondosan ápolja a fünyírót a legjobb és legbiztosabb teljesítményért. A fünyíró pengéjét tartsa élesen és tisztán. A fünyíró pengéi élesek és vágási sérüléseket okozhatnak! Szereléskor fedje be a pengéket, vagy viseljen kesztyüket, és legyen rendkívül óvatos!
• Legyen minden anya, csavar és rögzítés szorosra húzva, s győződjön meg arról, hogy a felszerelés biztonságos működésre alkalmas állapotban van!

Javítás (folytatás)

- Sohase kerülje ki a biztonsági eszközöket! Ellenőrizze ezeket, hogy megfelelően működnek-e.

MEGJEGYZÉS: Tekintse meg ennek a terméknek a garancialevelét a javítómühelyek kapcsolatfelvételi adataiért.

FIGYELMEZTETÉS

Sohase engedje, hogy fékolajak, benzin alapanyagú termékek, behatoló olajok, és hasonló anyagok kapcsolatba kerüljenek a műanyag elemekkel. A vegyszerek károsíthatják, gyengíthetik vagy tönkre tehetik a műanyagot, mely komoly személyi sérülést okozhat.

FIGYELMEZTETÉS

Ne kenje semelyik kerékrészt. A kerék részeinek kenése nem megfelelő működést eredményezhet, mely a felhasználó komoly személyi sérülését és/vagy a fűnyíró vagy más vagyontárgy sérülését okozhatja!

Karbantartási táblázat

Használja a következő táblázatot a rendszeres karbantartáshoz.		Használat előtt	Használat után	Hetente	Havonta	Ha meghibásodik	Ha megsérül	Szükség szerint
Eszköz Tennivaló
Fúnyíró	Ellenőrzés mcgtekintéssel.A működőképesség és sérülések ellenőrzése.	●
Tápkábel és dugasz		●	●
Vágórendszer (Pengék)	Vizsgálat és a felszerelés ellenőrzéseCsere	●				●	●
Hátsó fedél	Vizsgálat és a felszerelés ellenőrzése	●						●
Fúnyíró váza	A felgyült fű ellenőrzéseTisztításCsere		●●				●
Minden elérhető rögzítőelem	EllenőrzésIsmételt meghúzás	●						●
Motorrögzítő csavarok	Ellenőrzés és ismételt meghúzás				●
Mulcs dugó (Ha elérhető)	Vizsgálat és a felszerelés ellenőrzése	●						●
Fúgyűjtő kosár	EllenőrzésTisztításCsere	●	●				●

Hibaelhárítás

Probléma	Lehetséges Ok	Javítás
Ha a fünyíró nem indul el.	A fünyíró nincsen energiaforráshoz csatlakoztatvaA pengére fü csavarodott vagy a fügyűjtő eldugult.A fünyíró készülékházát fü és hulladék torlaszolja el.	Csatlakoztassa az energiaforráshoz.Húzza ki a kábelt a hálózatból és ellenőrizze a vágólap alját és a fügyűjtöt fütorlaszokat keresve. Növelje a vágómagasságot.Ellenőrizze, hogy van-e a vágólap alatt fütorlasz és tisztítsa meg a kivezető csatornát.
Aramkimaradás	Túl sok füvet vág.A fünyíró készülékházát fü és hulladék torlaszolja el.A penge elhasználódott vagy rozsdásA fütartó doboz tele van	Növelje a vágómagasságot.Ellenőrizze, hogy van-e a vágólap alatt fütorlasz és tisztítsa meg a kivezető csatornát.Cserélje ki a pengéket.Biztosítsa a fütartó doboz kiürítését
A fünyíró egyenetlenül nyírja a füvet.	A pázsit nem teljes vagy egyenetlen.A vágási magasság nincs megfelelően beállítva.	Ellenőrizze a nyírni kívánt területet.Növelje a vágómagasságot.
A fünyíró nem mulcsol megfelelően.	Nedves füdarabkák tapadtak a fünyíró borításának aljára.Hiányzik a mulcs dugó.	Várja meg a fünyírózás előtt, míg megszárad a fü.Szerelje be a mulcs dugót.
Nchéz tolni a fünyírót.	A fü túl magas, vagy a vágási magasság túl alacsony.A fünyíróház hátsó része és a penge akad a sűrű füben.	Emcljen a vágási magasságon.Üritse ki a füdarabkákat a fügyűjtő kosárból.
A fünyíró nagyon hangos és erősen rázkódik.	A motor tengelye elhajlott.A penge nincs kiegyensúlyozva.	Állítsa le a motort, s vizsgálja meg a károsodást.Javítsa meg az újraindítás előtt. Ha a rázkódás tartós, lépjen kapcsolatba egy feljogosított szervízzel.
A fünyíró leáll a fünyíráskor.	A fünyíró pengéjét túl nagy terhelés éri a fünyírás miatt, pl. hosszú, sűrű, nedves a fü, vagy a fü típusa miatt.A fü és a szennyeződés által korlátozott pengék felhalmozódtak az alaplap alatt.	Állítsa le a motort, növelje a vágási magasságot, majd próbálja újra a vágást.Várja meg, míg megszárad a fü, majd kísérelje meg ismét a fünyírást.Ellenőrizze, hogy van-e a vágólap alatt fütorlasz és tisztítsa meg a kivezető csatornát.
A fügyűjtő nincs megfelelő módon feltöltve	A pázsit túl nedvesA fünyíró készülékházát fü és hulladék torlaszolja el.A penge elhasználódott vagy rozsdásA fütartó doboz tele van	Nyírás előtt várja meg, amíg a fü megszáradEllenőrizze, hogy van-e a vágólap alatt fütorlasz és tisztítsa meg a kivezető csatornát.Cserélje ki a pengéket.Biztosítsa a fütartó doboz kiürítését

Technikai adatok

Termékadatok
Leírás	Murray elektromos fűnyíró
Model sz.	2691887/2691585	2691888/2691584
Borítás típusa	Műanyag	Műanyag
Vágott szélesség	32 cm	37 cm
Bemeneti feszültség	230-240V, 50Hz	230-240V, 50Hz
Motor típusa	Kefés	Kefés
Motor adatai	1200 Watts	1600 Watts
Motor tengelyátmérője	8,5 mm	10 mm
Motor maximális sebessége (RPM)	3500	3500
Motor működési sebessége (RPM)	2700	3000
Első kerék mérete	140 mm	165 mm
Hátsó kerék mérete	165 mm	250 mm
Kerékcsapágy	Fémpersely	Fémpersely
Fügyűjtő kosár mérete	30 L	40 L
Fügyűjtő kosár anyaga	Hibrid (szövet + műanyag)	Hibrid (szövet + műanyag)
Tolókaros / Önjáró	tolókaros	tolókaros
Mulcs	N.A	igen
Penge típusa	Vágógerenda penge	Vágógerenda penge
Fogantyú típusa	Ergonomikus	Ergonomikus
Magasságállítási pozíciók	5	7
Magasságállítási táv	20-60 mm	25-75 mm
Inditórendszer	Kettős kapcsolás	Kettős kapcsolás
Termék tömege	8,6 Kg	13,5 Kg
Hangnyomás szintje	Lpa: 78,5 dB(A), Kpa: 3 dB	Lpa: 85 dB(A), Kpa: 3 dB
Hangerő szintje (mért)	Lwa: 91,14 dB(A), Kwa: 1,55 dB	Lwa: 95 dB(A)
Hangerő szintje (garantált)	96 dBA	96 dBA
Vibráció teljes értéke (Max)	2,26 m/s2, K = 1,5 m/s2	1,35 m/s2, K = 1,5 m/s2

Figyelmeztetés:

• A rezgéskibocsátás megadott teljes értéke egy szabványos vizsgálati eljárásnak megfelelően lett bemérve, így ez felhasználható egy eszköz másik eszközzel való összehasonlítására;
• A rezgéskibocsátás megadott értéke arra is felhasználható, hogy előzetesen fel lehessen becsülni a rezgésnek kitettség mértékét.
• A szerszám rezgéskibocsátása egy adott alkalmazásnál más értékeket vehet fel, mint a megadott érték, ez a használat módjától függ; és
• felhasználható még a kezelő védelmét szolgáló munkavédelmi intézkedések meghatározásához, melyek a vibrációs hatások azon becsült mértékén alapulnak, melyek az adott munkafeltételek mellett fennállnak (figyelmebe véve azokat a működtetési szakaszokat is, ahol a gép áll, vagy üresjáratban van, kiegészítve az indítások számával).

Dettagli
