INSTRUKCJA OBSŁUGI HM400 MURRAY

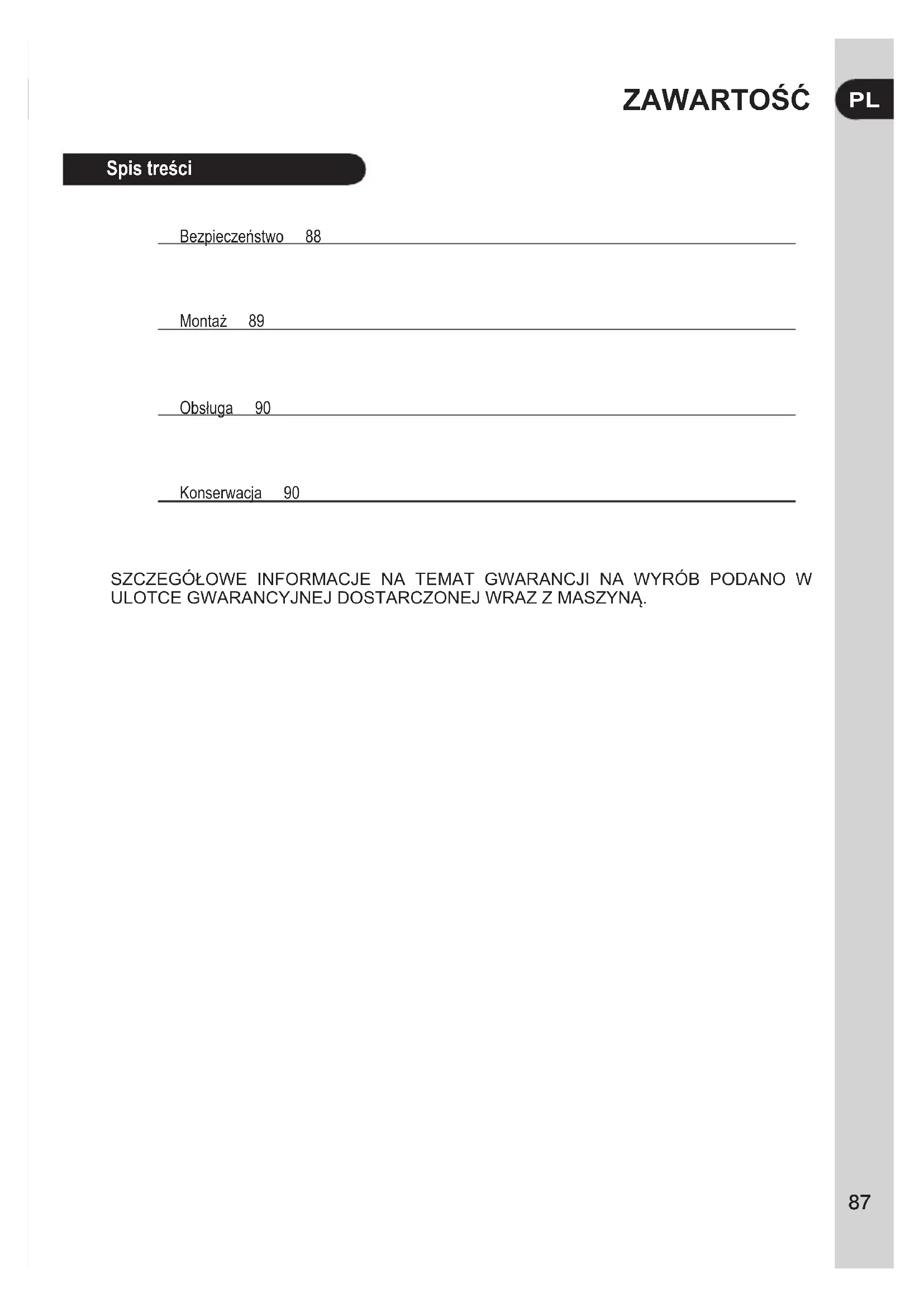

Bezpieczeństwo 88 Montaż 89 Obsługa 90 Konserwacja 90BEZPIECZEŃSTWO Ostrzeżenie! Uwaganaruchomeczęści. Przedprzystąpieniem doobsługimaszyny należy przeczytaćinstrukcje. Niezbliżaćdłonidonoża. Nosićgogleochronneiśrodki ochronysłuchuzgodnez normamibezpieczeństwa. Niezbliżaćstópdonoża. Nosićwytrzymałeobuwie antypoślizgowe. Uważaćnawyrzucanew powietrzeobiekty. Nosićrękawiceochronne. Zachowaćostrożność,abysię niepotknąć. Niezbliżaćsię.

• Omawiany wyrób jest przeznaczony wyłącznie do użytku domowego.

• Noże bębna powinny obracać się razem z kołami. Obydwa koła powinny mieć kontakt z podłożem podczas koszenia. UWAGA:

• Zabrania się używania kosiarki, której koła nie stykają się z podłożem. Należy ją użytkować wyłącznie popychając w kierunku do przodu na poziomie podłoża. Zabrania się jazdy na urządzeniu.

• Używać wyłącznie do strzyżenia trawników przydomowych.

• Zabrania się używania omawianego wyrobu do wykonywania jakichkolwiek zadań niezgodnych z przeznaczeniem. Środkiostrożności

• Aby uniknąć ryzyka uszkodzeń i obrażeń ciała, konieczne jest ścisłe przestrzeganie poniższych środków ostrożności.

• Nie zezwalać na używanie kosiarki dzieciom ani osobom niezaznajomionym z niniejszymi instrukcjami.

• Zabrania się obsługiwania kosiarki w stanie zmęczenia, złego samopoczucia oraz pod wpływem alkoholu, narkotyków i leków.

• Przed użyciem kosiarki należy upewnić się, czy zespół noża nie jest zużyty ani uszkodzony. Uszkodzone lub zużyte noże stwarzają znaczne zagrożenie.

• Wszystkie elementy złączne należy okresowo kontrolować. Zawsze należy utrzymywać kosiarkę w stanie zapewniającym bezpieczeństwo.

• Przed rozpoczęciem koszenia należy upewnić się, czy na trawniku nie ma patyków, kamieni, kości, drutów oraz śmieci. Mogą one zostać wyrzucone przez noże, powodując obrażenia ciała lub uszkodzenia.

• Koszenie należy wykonywać tylko przy dobrym świetle dziennym.

• Przed przystąpieniem do regulacji wysokości cięcia oraz opróżniania kosza na trawę należy przerwać koszenie.

• Kosić należy zawsze w poprzek zbocza, a nigdy w jego górę ani w dół. Podczas zmiany kierunku na zboczu należy zachować szczególną ostrożność. Zabrania się koszenia na bardzo stromych zboczach.

• Z kosiarką należy chodzić, a nie biegać. Środkiostrożności

• Zabrania się podnoszenia, przenoszenia oraz pochylania kosiarki, kiedy nóż nadal się obraca.

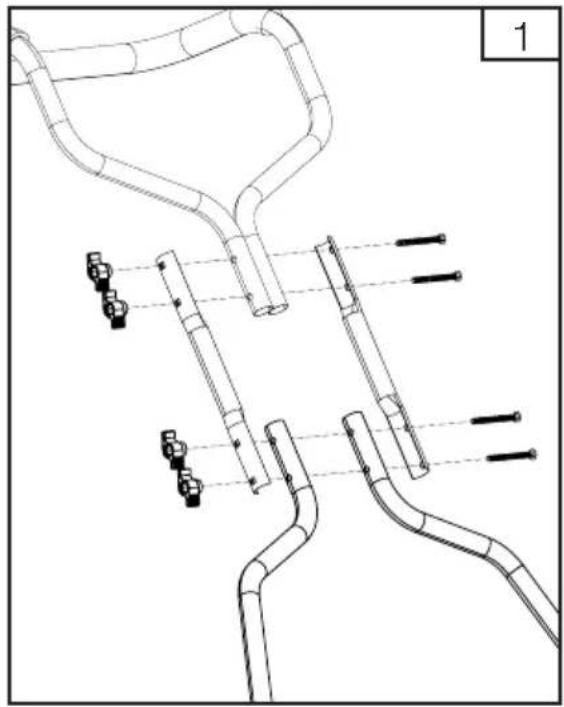

• Zabrania się umyślnego uderzania w przeszkody, jak np. drzewa, a także koszenia wysokich chwastów, wysokiej i gęstej trawy oraz niewidocznych przedmiotów, jak np. patyki. Poślizgi i potknięcia spowodowane nagłym zatrzymaniem, nierównym podłożem oraz niezrównoważonymi ruchami mogą skutkować poważnymi obrażeniami ciała. BEZPIECZEŃSTWO MONTAŻ Patrz ilustracje od 1 do 3.

891. Odwrócić kosiarkę spodem do góry, jak to ukazuje rysunek 6. Odłączyć kosz na trawę oraz

zespół rękojeści (jeżeli to wymagane).

2. Włożyć pasek papieru (80 gsm) (A) o szerokości od ok. 2,5 cm do 5 cm pomiędzy noże bębna

(B) i nóż nieruchomy (C). Ilustracja 6 - Widok odwróconej kosiarki

• Umieścićkosiarkęnastabilnejipłaskiejpowierzchni.

• Nie zbliżać dłoni ani stóp do wirujących noży. Noże są ostre i mogą spowodowaćpoważneobrażeniaciała.Podczaswykonywaniakonserwacji iregulacjinożyzawszenależynosićrękawiceochronne. Zabrania się podejmowania prób wykonywania konserwacji, które nie zostałyomówionewniniejszympodręczniku.Wszelkienaprawymusząbyć wykonywaneprzezAutoryzowaneCentrumSerwisoweBriggs&Stratton. Zapraszamynanasząwitrynęinternetową: www.sprintpower.eu www.murray.com Konserwacjekosiarki

• Jeżeli kosiarka zaczyna działać nieprawidłowo lub uderzy w ciało obce, należy PRZERWAĆ koszenie. Sprawdzić kosiarkę i noże pod kątem ewentualnych uszkodzeń.

• Należy regularnie sprawdzać, czy podzespoły nie uległy zużyciu lub uszkodzeniu. Wymienić w razie potrzeby.

• Regularnie sprawdzać wszystkie dostępne elementy złączne. Docisnąć lub wymienić w razie potrzeby.

• Mechanizm tnący kosiarki został wyregulowany fabrycznie.

• Noże należy wyregulować, gdy kosiarka nie tnie równo trawy lub pchanie kosiarki sprawia trudności. Przed każdym użyciem należy sprawdzić jakość cięcia i w razie potrzeby przeprowadzić regulację. KONSERWACJA Para butów ochronnych.Para rękawic ochronnych. Sprawdzanieiregulacjanoża: Poradydotyczącekoszenia.

1. Zużyte lub uszkodzone noże nie tną prawidłowo i pogarszają wygląd trawnika. Należy je

regularnie sprawdzać.

2. Aby utrzymać prawidłową jakość koszenia, kosiarkę należy utrzymywać w czystości i dbać o

to, aby koszony teren był wolny od ciał obcych.

3. Trawę należy kosić regularnie, gdyż zbyt wysoka trawa utrudnia pchanie kosiarki.

4. Co tydzień należy zmieniać kierunek koszenia (np. kierunek północ-południe na zmianę z

kierunkiem wschód-zachód).

5. Należy ścinać tylko (około) jednej trzeciej wysokości trawy. Przycinanie większej długości

może pogarszać wygląd trawnika.

6. Przemieszczać się równym, szybkim krokiem. Unikać przemieszczania się powolnym i

nierównym tempem, gdyż bęben kosiarki ma wtedy tendencję do zatrzymywania się i ślizgania. OBSŁUGA Patrz ilustracje 4 i 5. Regulacjawysokościcięcia.

90KONSERWACJA Kosiarka nie stoi samodzielnie, dlatego należy dopilnować, aby nie przewróciłasię,nieodjechałaaninieupadłapodczasprzechowywania. Rozwiązywanieproblemów

3. Powoli obracać ręką noże bębna w kierunku wskazanym przez strzałkę na rysunku 6 i

sprawdzić, czy papier zostanie przecięty przy pierwszym przejściu noża bębna. Powtórzyć tę procedurę na całej długości noża nieruchomego. Papier powinien zostać przecięty równo. Noże działają jak nożyczki.

4. Jeżeli papier nie jest przecinany równo, należy użyć klucza imbusowego 4 mm (D) i

wykonać w przybliżeniu 1/8 obrotu zgodnie z ruchem wskazówek zegara, aby docisnąć śrubę regulacyjną (E) po obydwu stronach, aż noże bębna zaczną delikatnie ocierać o nóż nieruchomy.

5. Jeżeli noże bębna i nóż nieruchomy stykają się ze sobą i obracanie noży bębna ręką jest

trudne, należy użyć klucza imbusowego, obracając go przeciwnie do ruchu wskazówek zegara, aby poluzować śrubę regulacyjną po obydwu stronach. Powtórzyć czynności 2 i 3 w celu sprawdzenia. UWAGA:

• Śruby regulacyjne należy regulować w taki sam sposób, aby uniknąć braku wyrównania pomiędzy nożami bębna i nożem nieruchomym.

• Nie należy dociskać zbyt mocno śrub regulacyjnych, ponieważ może to doprowadzić do uszkodzenia noża nieruchomego. Czyszczenieiprzechowywanie

• Po każdym użyciu kosiarkę należy dokładnie oczyścić przy pomocy miękkiej szczotki.

• Nie używać wody, rozpuszczalników, środków polerskich ani innych agresywnych środków czyszczących.

• Zabrania się zanurzania kosiarki oraz jakichkolwiek jej elementów w wodzie.

• Kosiarkę przechowywać w suchym miejscu.

• Nie kłaść żadnych przedmiotów na kosiarce podczas przechowywania.

Problem Możliwaprzyczyna Czynnośćnaprawcza SłabajakośćkoszeniaZużyte lub uszkodzone nożeNierówne tempo przemieszczania się.Stępione nożeZbyt duży prześwit pomiędzy nożami bębna i nożem nieruchomymSkontaktować się z serwisemPrzemieszczać się równym, szybkim krokiemSkontaktować się z serwisemZapoznać się z tematem „Regulacja noża”Nietypowedźwięki Zużyte lub uszkodzone nożePoluzowane elementy złączneNadmierny kontakt noży bębna z nożem nieruchomymSkontaktować się z serwisemDocisnąć lub wymienićZapoznać się z tematem „Regulacja noża”TrudnościwpopychaniuZużyte lub uszkodzone nożeZbyt nisko ustawiona wysokość cięciaNadmierny kontakt noży bębna z nożem nieruchomymNoże ocierają o trawę i zanieczyszczenia nagromadzone w stree tnącejSkontaktować się z serwisemZwiększyć wysokość cięcia przy użyciu regulatoraZapoznać się z tematem „Regulacja noża”Oczyścić strefę tnącą 91LR02697A-A ©2019 Briggs & Stratton All rights reserved. No part of this booklet may be reproduced by any means without prior written permission. All information herein is subject to change without notice.
