MANUAL DE USUARIO HM400 MURRAY

ES Manual de instrucciones para un cortacésped de rodillo 12

PT Cortador de grama de rolo manual 17

FR Manuel de tondeuse manuelle 22

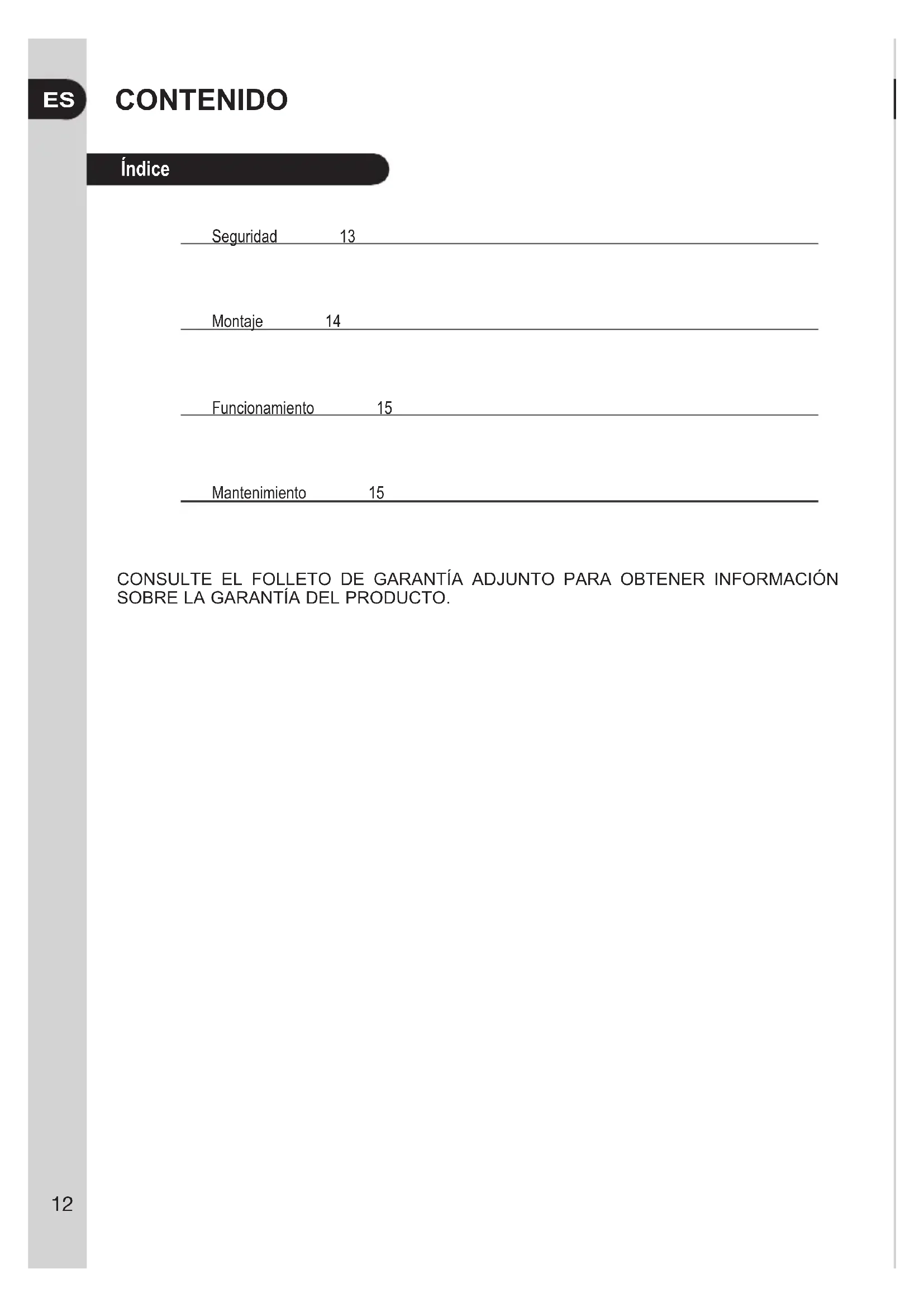

Seguridad	13
Montaje	14
Funcionamiento	15
Mantenimiento	15

CONSULTE EL FOLLETO DE GARANTÍA ADJUNTO PARA OBTENER INFORMACIÓN SOBRE LA GARANTÍA DEL PRODUCTO.

¡Advertencia!

Lea las instrucciones de uso antes de usar la máquina.

Use gafas de seguridad y protección para los oídos que cumplan con las normativas de seguridad.

Use calzado resistente y antideslizante.

Use guantes protectores.

Tenga cuidado con las partes móviles.

Mantenga las manos alejadas de la cuchilla.

Mantenga los pies alejados de la cuchilla.

Tenga cuidado con los objetos que salen despedidos.

Mantenga las distancias.

USO PREVISTO

• Este producto está destinado únicamente para cortar el césped en jardines de hogares.
• Las cuchillas del rodillo deben girar cuando las ruedas giran. Ambas ruedas deben tocar el suelo cuando se corta el césped.

NOTA:

• Nunca debe utilizar el cortacésped cuando las ruedas no toquen del suelo. Solo debe usarse empujando hacia adelante al nivel del suelo y no debe montarse sobre él.
• No se debe utilizar para cortar otra cosa que no sea el césped del jardín de su casa.
• No utilice el producto para ninguna tarea, excepto para la cual está prevista.

Precauciones

• Se deben respetar estrictamente las siguientes precauciones de seguridad para evitar el riesgo de daños o lesiones personales.
• No permita que niños o personas que no conozcan bien estas instrucciones utilicen el cortacésped.
• No utilice el cortacésped cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
• Antes de utilizar el cortacésped, compruebe y asegúrese de que el montaje de la cuchilla no esté desgastado o dañado. Las cuchillas dañadas o desgastadas son los principales peligros.
• Revise todos los elementos de fijación de forma periódica. Compruebe en todo momento que el cortacésped esté en condiciones seguras de funcionamiento.
• Asegúrese de que no haya palos, piedras, huesos, alambres y escombros sobre la superficie en cuestión antes de cortar el césped. Estos elementos podrían salir despedidos de las cuchillas y causar lesiones o daños.
• Corte el césped solamente a la luz del día.
• Deje de cortar el césped cuando vaya a ajustar la altura de corte y al vaciar el depósito de césped cortado.
• En los desniveles, pase el cortacésped en sentido transversal, nunca hacia arriba o hacia abajo. Tenga mucho cuidado cuando cambie de dirección en una pendiente. No corte el césped en pendientes demasiado pronunciadas.
• Avance con el cortacésped caminando, no corra nunca.

Precauciones

• Nunca levante, cargue o incline el cortacésped cuando esté girando la cuchilla.
• Nunca golpee de forma intencionada un obstáculo como árboles ni corte maleza alta, hierba alta y pesada, y tenga cuidado con los objetos ocultos como palos. Los resbalones y tropiezos debidos a paradas repentinas, suelos irregulares y movimientos desequilibrados pueden provocar lesiones graves.

MONTAJE

Consulte las imágenes 1 a 3.

Consejos de corte.

1. Las cuchillas desgastadas o dañadas reducirán el acabado del césped y no cortarán correctamente. Se debe revisar e inspeccionar de forma periódica.
2. Para mantener el rendimiento de corte, asegúrese de que el cortacésped esté limpio y de que la zona que se va a cortar esté libre de desechos.
3. Corte el césped con regularidad para evitar que crezca demasiado y que sea difícil empujar el cortacésped.
4. Se debe variar el patrón de corte de una semana a otra (p. ej., de norte-sur a este-oeste).
5. Por lo general, solo corte el tercio superior de la longitud del césped (aproximadamente). Si corta más el acabado podría no quedar bien.
6. Ande a un ritmo bueno y constante. Evite andar despacio y a un ritmo irregular, debido a que el cortacésped tiende a atascarse y patinar.

Ajuste de la altura de corte.

Consulte las imágenes 4 y 5.

MANTENIMIENTO

Comprobación/ajuste de la cuchilla:

Nunca intente realizar ningún tipo de mantenimiento que no este manual. Todos los trabajos de reparación los debe llevar a cabo el Centro de servicio técnico autorizado de Briggs & Stratton.

Visite nuestra página web:

www.sprintpower.eu

www.murray.com

Un par de botas de seguridad.

Mantenimiento del cortacésped

• Si el cortacésped comienza a funcionar de un modo anormal o si golpea un objeto extraño, DEJE de utilizarlo. Inspeccione el cortacésped y las cuchillas por si estuvieran dañados.
• Inspeccione y compruebe de forma periódica si hay algún componente desgastado o dañado. Reemplace dicha pieza si es necesario.
• Compruebe periódicamente el buen funcionamiento de todos los elementos de fijación de fácil acceso. Vuelva a apretar o reemplace las piezas en cuestión si es necesario.
• El mecanismo de corte de su cortacésped ya está preestablecido en los ajustes de fábrica.
• Se deben ajustar las cuchillas si el césped no se corta de forma limpia y uniforme o si debe empujar el cortacésped con dificultad. Revise en todo momento el rendimiento de corte antes de usar el cortacésped y ajústelo si es necesario.

Imagen 6 - Vista al revés del cortacésped

• Mantenga el cortacésped en una superficie estable y plana.

• Mantenga las manos y los pies alejados de las cuchillas giratorias. Estas cuchillas están afiladas y pueden causar lesiones graves. Utilice siempre guantes protectores cuando manipule las cuchillas para realizar tareas de ajuste o mantenimiento.

• Gire el cortacésped hacia abajo como se indica en la figura 6. Desmonte el depósito de césped cortado y el conjunto del mango (si es necesario).

• Pase una tira de papel (80 gsm) (A) de unos 1" a 2" (2,5 a 5 cm) de ancho entre las cuchillas del rodillo (B) y la cuchilla fija (C).

• Gire las cuchillas del rodillo lentamente con la mano en la dirección que indica la flecha en la figura 6 y verifique si el papel está cortado cuando pase la primera cuchilla del rodillo. Repita este proceso para toda la longitud de la hoja fija; el papel deberá quedar cortado de forma limpia y uniforme. Las cuchillas actúan como una tijera.

• Si el papel no se corta de forma limpia y uniforme, utilice una llave Allen hexagonal de 4 mm (D) y gírela hacia la derecha aproximadamente 1/8 de vuelta para apretar el tornillo de ajuste (E) a ambos lados hasta que las cuchillas del rodillo cepillen ligeramente la cuchilla fija.
• Si las cuchillas del carrete y la cuchilla fija entran en contacto y es difícil girarlas con la mano, use la llave Allen hexagonal y gírela hacia la izquierda para aflojar el tornillo de ajuste a ambos lados. Repita los pasos 2 y 3 para realizar la revisión.

NOTA:

• Los tornillos de ajuste se deben ajustar por igual para evitar desalineaciones entre las cuchillas del rodillo y la cuchilla fija.
• No apriete demasiado los tornillos de ajuste ya que esto podría dañar la cuchilla fija.

Limpieza y almacenamiento

• Limpie el cortacésped a fondo después de cada uso con un cepillo suave.
• No utilice agua, disolventes, abrillantadores ni productos de limpieza agresivos.
• No sumerja el cortacésped ni ninguna parte del mismo en agua.
• Guarde el cortacésped en un lugar seco.
• No coloque otros objetos encima del cortacésped cuando lo guarde.

El cortacésped no se sostiene de pie, tenga cuidado de que no se incline, caiga o ruede cuando lo haya guardado.

Solución de problemas

Problema Posible causa Corrección
Mal corte Cuchillas desgastadas o dañadasAndar a un ritmo irregular.Cuchillas desafiladasLa separación entre las cuchillas del rodillo y la cuchilla fija es demasiado ancha		Contacte con el centro de servicio técnicoAnde a un ritmo bueno y constanteContacte con el centro de servicio técnicoConsulte «Ajuste de la cuchilla»
Ruidos anormales Cuchillas desgastadas o dañadasFijadores sueltosLa obstrucción entre las cuchillas del rodillo y la cuchilla fija es demasiado grande		Contacte con el centro de servicio técnicoVuelva a apretar o reemplace la pieza en cuestiónConsulte «Ajuste de la cuchilla»
Se empuja con dificultad	Cuchillas desgastadas o dañadasEl ajuste de altura de corte es demasiado bajoLa obstrucción entre las cuchillas del rodillo y la cuchilla fija es demasiado grandeCuchillas limitadas por la hierba y la suciedad acumulada alrededor de la zona de corte	Contact Service CentreEleve el ajuste de altura de corteConsulte «Ajuste de la cuchilla»Limpie la zona de corte
