| Producttype | Pneumatische nietmachine/spijkermachine |
| Merk | Bosch |
| Model | GCN 4515 Professional |
| Afmetingen (H × B × D) | 267 mm × 133 mm × 270 mm |
| Gewicht | 2,5 kg (volgens EPTA 01/2003) |
| Voeding | Perslucht, druk 5-8 bar, max 10 bar |
| Magazijncapaciteit | Tot 120 spijkers (rol) |
| Soorten bevestigingsmiddelen | Nietjes en spijkers op rol, lengte 19-45 mm, diameter 3 mm |
| Ontgrendelingsmodi | Enkelvoudig met veiligheid / Contactburst |
| Slagenergie | 37,3 Nm bij 6,3 bar |
| Geluidsniveau | Geluidsdruk 92 dB(A), geluidsvermogen 105 dB(A) |
| Trillingen | 3,2 m/s² (onzekerheid K=1,5 m/s²) |
| Onderhoud en reiniging | Regelmatig smeren met SAE 10 of 20 olie; reinigen met perslucht |
| Veiligheid | Anti-ontgrendelingsbeveiliging, magazijnvergrendeling, automatische stop bij vastlopen |
| Reserveonderdelen en repareerbaarheid | Reparatie door erkende Bosch service; originele onderdelen beschikbaar |
| Conformiteit | EN 792, richtlijn 2006/42/EG |
Veelgestelde vragen - GCN 4515 Professional BOSCH
Gebruikersvragen over GCN 4515 Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Nietmachine in PDF-formaat gratis! Vind uw handleiding GCN 4515 Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GCN 4515 Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GCN 4515 Professional BOSCH
Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften voor persluchtge-ereedschappen
WAARSCHUWING
Als de volgende veiligheidsvoorschriften Niet in
acht worden genommen, kunnen een elektrische schok, brandgevaar of ernstige verwondingen het gevolg zich.
Bewaar de verligheidsvoorschriften goed.
Veiligheid op de werkplek
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het persluchtgereedschap Niet in een omgeving met exposiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Bij het bewerken van het werkstuk konnen vonden ontstaan die stof of dampen ontsteken.
Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wonneer u het persluchtgereedschap geleukt. Als u wordt afgeleid door andere Personen, kunt u de controle over het persluchtgereedschap verliezen.
Veiligheid van persluchtgereedschappen
Gebruik perslucht van kwaliteitsklasse 5 volgens DIN ISO 8573-1 en een(APpe verzorgingseinheid dicht bij het persluchtgereedschap.De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschemen gegen beschadiging, verwuiling en roestvorming.
Controller aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische gegevens afgestemd zich. Een te geringe druk hebelt een nadelige invloed op de werkking van het persluchtgereedschap. Een te hove druk kan tot materièle schade ofISONlijk letsel leiden.
Bescherm de slangen gegen knikken, vernauwingen, oplosmidde-len en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraiende delen. Vervang een beschadigde slang onmiddelloijk. Een beschadigde toevoerleiding kan tot een zwiepende per
Nederlands
sluchtslang leiden en kan verwondingen veroorzaken. Opgewerveld stof of spanen kuren tot ernstig oogletsel leiden.
Let erop dat slangklemmen alsijd stevig vastgedraaid zich. Nietvastgedraide of beschadigde slangklemmen konnen de lucht once-controleerd latent ontwijken.

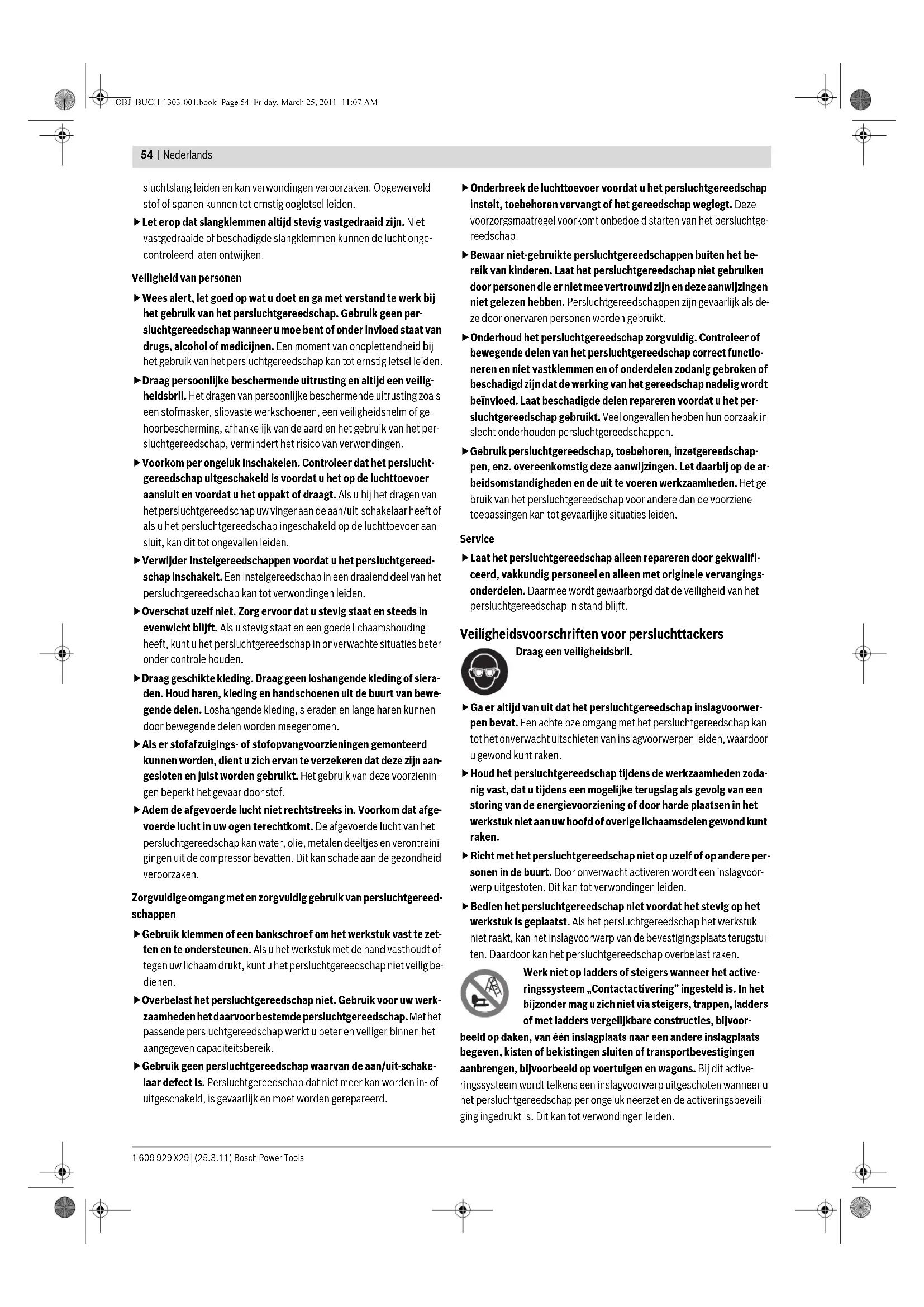

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen persluchtgereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernst letsel leiden.
Draag personlijke beschemende uitrusting en altijd een veiligheidsbril. Het dragen van personlijke beschemende uitrusting zoalssen stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het persluchtgereedschap, verminder het risico van verwondingen.
Voorkom per ongeluk inschaken. Controller dat het perslucht-gereedschapuitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het persluchtgereedschap ingeschakeld op de luchttoevoer aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen voordat u het persluchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden.
Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blift. Als u stevig staat en een goede lichaamshouding heeft, kurz u het persluchtgereedschap in onverwachte situatties better onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of siera- den. Houd haren, kleding en handschoenenuit de buurt van beweg- gende delen. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.
Als er stofafzigings- of stofopvangvoorzieningen gemonteerd können worden, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzienen beperkt het gevaar door stof.
Adem de afegevoerde lucht Niet rechtsstreeks in. Voorkom dat afegevoerde lucht in uwogen terechtkommen. De afegevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreinigingen uit de compressor bevatten. Dit kan schade aan de gezondheidveroorzaken.
Zorgvuldige omgang met en zorgvuldig gebruik van persluchtgereed-schappen
- Gebruik klemmen of een bankschroef om het werkstuk vast te zieten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of gegen uw lichaam drukt, kutu het persluchtgereedschap Niet veilig bedienen.
Overbelast het persluchtgereedschap Niet. Gebruik voor uw werkzaamheden hetঀoor bestemde persluchtgereedschap. Met het passende persluchtgereedschap werkt u beter en veiligier binnen het aangegeven capaciteitsbereik.
- Gebruik geen persluchtgereedschap waarvan de aan/uit-schaklaar defect is. Persluchtgereedschap dat Niet meer kan worden in/ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren verrantg of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Bewaar Niet-gebruekte persluchtgereedschappen buiten het bereik van kinderen. Laat het persluchtgereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zijn endeze aanwijzingen Niet gelezen hebben. Persluchtgereedschappen zich gaarlijk als deze door onervaren Personen worden gebruikt.
Onderhoud het persluchtgereedschap zorgvuldig. Controller of bewegende delen van het persluchtgereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadig zich dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden persluchtgereedschappen.
Gebruik persluchtgereedschap, toebehoren, inzeitgereedschappen, enz. overeekenkomstig deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het persluchtgereedschap voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.
Service
Laat het persluchtgereedschap alleen repareren door gekwalifie- ceerd, vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het persluchtgereedschap in stand blijft.
Veiligheidsvoorschriften voor persluchttackers
Draag een veiligheidsbril.
Ga er aktijd van uit dat het persluchtgereedschap inslagvorwerpen bevat. Een achteloze omgang met het persluchtgereedschap kan tot het onverwacht uitschieten van inslagvorwerpen leiden, waardoor gewond kunt raken.
Houd het persluchtgereedschap tijdens de werkzaamheden zoda-nig vast, dat u tijdens een möglichke terugslag als gevolg van een storing van de energievoorziening of door harde plaatsen in het werkstuk Niet aan uwwhoofd of overige lichaamsdelen gewond kunt raken.
Richt met het persluchtgereedschap Niet op uzelf of op andere personen in de buurt. Door onverwacht activeren worden een inslagvoorwerp uitgestoten. Dit kan tot verwondingen leiden.
Bedien het persluchtgereedschap Niet voordat het stevig op het werkstuk is geplaatst. Als het persluchtgereedschap het werkstuk Niet raakt, kan het inslagvoorwerp van de bevestigingsplaats terugstui- ten. Daardoor kan het persluchtgereedschap overbelast raken.
Werk Niet op ladders of steigers wanneer het active-ringssystem „Contactactivering" ingesteld is. In het bijzonder mag u zich Niet via steigers, trappen, ladders of met ladders vergelijkbare constructies, bijvoor
beeld op davon, van een insgląschaft aan een andere insgląschaft begeven, kisten of bekisteringen sluiten of transportbevestigingen aanbrengen, bijvoorbeeld op voertuigen en wagons. Bij dit active-ringssysteme worden telkens een insgląworpwerpuitgeschoten wanner u het persluchtgereedschap per ongeluk neerzet en de activeringsbeveilig ingedrukt is. Dit kan tot verwondingen leiden.
Houd rekening met de omstandigheden op de werkplek. Inslagvoorwerpen können eventuele door dunne werkstukken sein slaan of tijdens werkzaamheden aan hoeken en randen van werkstukken aflijdenen waar bij Personen in gevaar brengen.
Onderbreek de luchtvoorziening als het inslagvoorwarp in het persluchtgereedschap vastklemt. Als het persluchtgereedschap aangesloten is, kan het per ongeluk worden bediend bij het verwijdenen van een vastgeklemd inslagvoorwarp.
Wees voorzichtig bij het verwijderen van een vastzitend inslag- Voorwerp. Het system kan gespaffenen zijn en het inslagvoorwerp kan met kracht aan buiten worden gestoten terwijl u probeert om het vastgeklemde voorwerp te verwijderen.
- Gebruik dit persluchtgereedschap Niet voor het bevestigen van elektrische leidingen. Het is Niet geschikt voor de installmentie van elektrische ledingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische schok en brandgevaar veroorzaken.
Gebruik nooit zuurstof of brandbare gassen als energiebron voor het persluchtgereedschap. Brandbare gassen zijn gevaarlijk en kuren het persluchtgereedschap tot explosie brengen.
- Gebruik een geschikt detectieapparaat om verborgen stroom, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedriff. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade.
Het persluchtgereedschap kan alleen worden aangesloten op leidingen waarbij de maximaal toegestane druk van het persluchtgereedschap met neteer dan 10% kan worden overschreden. Bij hogere drukwaarden moet een drukregelventiel (drukverminderaar) met nageschakeld drukbegrenzingsventiel in de persluchtleiding worden ingebouwd. Te hoge druk verooorzaakt een abnormale Working of een breuk van het persluchtgereedschap. Verwondingen konnen hiervan het gevolg zich.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Gebruik volgens bestemming
Het persluchtgereedschap is bestem voor verbindingswerkzaamheden bij dakdekkerswerkzaamheden, werkzaamheden aan bekistingen en lattenwerk en het vervaardigen van wand- en plafondelementen, houten gevels, pallets, houten hekwerk, geluidbeschemingswanden en kisten.
Alleen de in de tabel „Technische gevevens" gespecifieerde inslagvoorwerpen (nagels,ieten, enz.) mogen worden gebruikt.
Afebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het persluchtgereedschap op de pagina met afbeeldingen.
1 Luchtafvoer
2 Handgreep
3 Luchtaansluitstuk
4Magazijnsluiting
5 Activeveringsknop voor werkzaamheden met enkele inslag
6 Magazijn
7 Magazijndeksel
8 Activeringsknop voor werkzaamheden met contactinslag
9 Monding
10 Activeringsbeveiliging
11 Stelwiel voor instelling van diepteaanslag
12 Snelsluitkoppeling
13 Luchttoeoverslang
14 Rubber ring
15 Borgstift
16 Activeringshendel
17 Activeringsveer
18 Activeringsbout
19 Magazijnspil
20 NagelroI
21 Nietkanaal
22 Toevoerhaak
23 Geleidingsgroef
24 Slagstempel
25 Afstandhouser
26 Knop voor instellen van afstandhouser
* Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Technische gegevens
| Persluchtnagelmachine GCN 45-15 | ||
| Professional | ||
| Zaaknummer | 3601 D91 C.. | |
| Inslagkracht | ||
| bij 6,3 bar (91 psi) | Nm 37,3 | |
| Activeringsystemen | ||
| - Enkele inslag met beveiligingsreeks | ● | |
| - Contactactivering | ● | |
| Inslagvoorwerp | ||
| - Type | Nagelrol | |
| Boardnagels | ||
| - Lente | mm | 19-45 |
| - Diameter | mm | 3 |
| Magazijnhoek | ° | 15 |
| Max. inhoud magazijn | 120 | |
| Motorolie | ||
| SAE 10, SAE 20 | ml 0,25-0,5 | |
| Inwendig volume | ml 362 | |
| Nominate druk | bar 5-8 | |
| Aansluitschroefdraad | " | 3 |
| Luchttoevoerslang | ||
| - Max. bedrijfsdruk bij 20 °C | bar | 10 |
| - In wende geslang diameter | " | 3/8 |
| - Max. slangenlege | m | 30 |
| Luchtverbruik per inslag | ||
| bij 6,8 bar (100 psi) | I | 1,3 |
| Afmetingen | ||
| - Ho og te | mm | 267 |
| - Breedte | mm | 133 |
| - Lente | mm | 270 |
| Gewicht volgens EPTA-Procedure | ||
| 01/2003 | kg | 2,5 |
Informatie over geluid en trillingen
Meetwaarden voor geluid bepaald volgens EN 12549.
Het A-gewogen geluidsniveau van het persluchtgereedschap bedraagt kenmerkend: geluidsdrukniveau 92 dB (A); geluidsvermogenniveau 105 dB (A). Onzekerheid K = 2 dB.
Draag een gehoorbescherming.
Totale trillingswaarden bepaald volgens EN ISO 20643:
Trillingsemissiewaarde a_h = 3,2m / s , onzekerheid K = 1,5m / s^2
Conformiteitsverklaring C
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 792 conform de bepalingen van richtlij 2006/42/EG.
Technisch dossier bij:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Dr. Eckerhard Strötgen
Aansluiting op de luchttoevoer
Controleer dat de druk van de persluchtinstallatie Niet groter is dan de maximaal toegestane nominale druk van het persluchtgereedschap. Stel de luchtdruk eerst in op de onderste waarde van de geadviserde nominale druk (zie „Technische gegevens").
Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijil het persluchtgereedschap ingeschakeld is.
Voor een maximaal vermogen要去en de waarden voor de luchttoevoerslang 13 (aansluitschroefdraad, maximale bedrijfsdruk, slangbinnendiameter, maximale slangengte; zie „Technische geevens”) worden aangehoven.
De toegevoerde perslucht要去en voorwerpen en vocht zich om het persluchtgereedschap te beschermen谈起 Beschadiging, verruiling en roestvorming.
Alle armaturen, verbindsleidingen en slangen moeten geschikt voor de druk en de vereiste luchthoeveelheid.
Voorkom vernauiingen van de toevoerleidingen, bijvoorbeeld door afknellen, knikken of trekken.
Aansluiting van de persluchttoevoer op het persluchtgereedschap (zie afbeeling A)
- Maak het magazijn 6 leeg.
(zie,Magazijn leegmaken",pageina 57)
Bij de volgende handelingen kan een inslagvoorwerp uitgestoten worden als door reparatie- of onderhoudswerkzaamheden of transport inwendige delen van het persluchtgereedschap zich Niet in de uitgangspositie bevinden.
-
Verbind het luchtaansluitstuk 3 met een luchttoeoverslang 13 die is uiter gest met een snelsluitkoppeling 12.
-
Controller de juste werkung door het persluchtgereedschap met de monding 9 op een houten plank ofplaat neer te zetten en eén tot twee keer te activeren.
Activeringsknop verrangen (zie afbeeldingen B1-B2)
Onderbreek de luchttoevoer voordat u het perslucht-gereedschap instelt, toebehoren verrangt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Het persluchtgereedschap kan met twee verschillende activeringssystemen worden gebruikt.
Het activeringssystem kiest u door de bijpassende activeringsknop te monteren.
Symbool Activingsknop Activingsystem
Activeringsknop 5 (grijs)
Enkele inslag met beveiligingsreeks
Activeringsknop 8 (rood)
Contactactivering
Activeringsknop demonteren
Trek de rubber ring 14 van de borgpen 15 los.
-Trek de borgpen 15 uit het huis.
-Trek de activeringsknop waar achteren uit het huis.
Activeringsknop monteren
Kies de activeringsknop die bij het gewenste activeringssystem past.
Opmerking: Let er bij het monteren van de grije activeringsknop 5 op dat de activeringshendel 16 in de juiste stand staat (zie afbeeling B2).
Duw de activeringsknop in het huis.
Zorg er.daar bij voor dat de activeringsveer 17 de activeringsbout 18 omsluit en op de activeringshendel 16 drukt.
-Breng de montageboorgaten van de activeringsknop op een lijn met de montageboorgaten van hetuis en duw de borgpen 15 door de boorgaten.
Duw de rubber ring 14 in de groef van de borgpen 15.
Magazijn vullen (zie afbeeldingen C1-C3)
Onderbreek de luchttoevoer voordat u het perslucht-gereedschap instelt, toebehoren verrangt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Gebruik alleen origineel Bosch-toebehoren (zie „Technische gevevens"). De precisieonderdelen van de tacker, zoals magazijn, monding en Nietkanaal, zich afgestemd op niieten, nagels en stiften van Bosch.
Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen. Het gebruik van ongeoorloofde inslagvoorwerpen kan het persluchtgereedschap beschadigen en kan verwondingen veroorzaken.
Houd het persluchtgereedschapijdens het vullen van het magazijn zoda-nig dat de monding 9 Niet op uw eigien lichaam of op andere personen gericht is.
- Reinig en smeer indien nodig het Nietkanaal 21 en controllerer of het magazijn 6 Niet vuil is.
Druk op de magazijnsluiting 4 en open het magazijndeksel 7.
De magazijnspil 19 moet op de lenghte van de nagels worden ingesteld, zo dat de nagels wrijvingsloos waar voren in de monding+kennen worden afgerold.
Trek de magazijnspil 19 omhoog en draai de magazijnspil tot deze in de gewenste stand vastklikt.
| Lengte van de nagels | 19 mm-32 mm | 32 mm-44 mm |
| Magazijnopschrift | 3/4-1 1/4 | 1 1/4-1 3/4 |
| Positie magazijnspil | boven onder | |
| Draairichting | in de richting van de wijzers van de klok | tegen de richting van de wijzers van de klok |
- Plaats de nagelrol 20 over de magazijnspil 19.
- Wikkel voldoende nagels af, zodate de eerste nagel in het Nietkanaal 21 en de tweede nagel in de toevoerhaak 22 kan worden geplaatst. Leg de koppen van de nagels in de geleidingsgroef 23.
- Sluit het magazijndeksel 7 tot de magazijnsluiting 4 vastklikt.
Let erop dat bij het inleggen van de nagelrol de draadwikkeling van de nagels Niet beschadigd of verrormd worden. Door een beschadigde draadwikkeling of een verkeerd ingelegde nagelrol kan het magazijndeksel möglichnesteer correct worden gesloten.Dit leidt tot een storing van het persluchtgereedschap.
Gebruik
Activeringssystemen
Het persluchtgereedschap kan met twee verschillende activeringssystemen worden gebrukt:
- Enkele inslag met beveiligingsreeks
Bij dit activeringsysteme moet eerst de activeringsbeveiliging 10 stevig op het werkstuk worden gezet. Een inslagvoorwerp worden pas uitgestoten als de schakelaar worden ingedrukt.
Nieuwe inslagen zijn daarna pas möglichk nadat de schakelaar en de activeringsbeveiliging weer in deuitgangspositie zijn gezet.
- Contactactivering
Bij dit activeringssysteme moeteerst de schakelaar worden ingedrukt.
Een inslagvoorwerp worden alkjd uitgestoten als de activeringsbeveilig ing 10 stevig op het werkstuk worden gezet terwijl de schakelaar is in gedrukt.
Daarmee wordt een hogere werksnelheid bereikt.
Het activeringsystem kiest u door de bijpassende activeringsknop te monteren. (zie „Activeringsknop verrangen", pagina 56)
Ingebruikneming
Onderbreek de luchttoevoer voordat u het perslucht-gereedschap instelt, toebehoren verrangt of het geereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Werkzamheden met enkele inslag (zie afbeelding D)
Monteer de grijze activeringsknop 5. (zie, Activeringsknop verwangen", pagina 56)
Zet de monding 9 stevig op het werkstuk tot de activeringsbeveiliging 10 helemaal is ingedrukt.
Druk verwolgens de activeringsknop 5 kort in en laat deze wee ter los.
Daar bij worden een nageluitgeschoten.
Laat het persluchtgereedschap van het werkstuk terugstuien.
Voor een neue inslag tilt u het helemaal van het werkstuk omhoog en zet u het wat er neer op de volgende plaats waar u een inslag wenst.
Werkzaamheden met contactactivering (zie afbeelding E)
- Monteer de rode activierungsknop 8. (zie „Activierungsknop verwangen", pagina 56)
Druk de activeringsknop 8 in en houd.Deze ingedrukt.
Zet de monding 9 stevig op het werkstuk tot de activeringsbeveiliging 10 helemaal is ingedrukt.
Daar bij worden een nagel uitgeschoten.
Laat het persluchtgereedschap van het werkstuk terugstuiten.
Voor een neue inslag tigt u het helemaal van het werkstuk omhoog en zet u het weer neer op de volgende plaats waar u een inslag wenst.
-Beweeg het persluchtgereedschap gelijkmatig over het werkstuk door het omhoog te tillen en weeer neer te zetten.
Telkens wonneer u het persluchtgereedschap neerzet en de active-ringsbeveiliging ingedrukt is, worden er een nageluitgeschoten.
Zodra het gewenste aantal nagels is ingeslagen, laut u de schakelaar 8 weer los.
Tips voor de werkzaamheden
Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren verrangt of het geereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Controleer altijd voor het begin van de werkzaamheden de correcte werkking van de veiligheids- en activeringsvoorzieningen en het vastzitten van alle schroeven en moeren.
Onderbreek onmiddelijk de luchttoevoer van een defect of nicht correct werkende persluchtgereedschap en neem contact op met een erkende Bosch-klantenservicewerkplaats.
Voer geen manipulaties aan het persluchtgereedschapuit die Niet volgens de voorschriften zich. Demonteer of blokker geen onderdelen van het persluchtgereedschap, zoals bijvoorbeeld de activeringsbeveiliging.
Voor geen „noodreparaties" met ongeschikte middelen uit. Het perslicht-gereedschap要去 regelmatig en deskundig worden onderhoven (zie „Onderhoud en reiniging", pagina 58).
Voorkom elke verzwakking en beschadiging van het persluchtgereed-schap, bijvoorbeeld door:
- inslaan of graveren,
- door de fabrikant Niet toegestane ombouwwerkzaamheden,
- geleiden langs sjablonen die vervaardigd zichn van hard materiaal, bij voorbeeld staal,
- laten vallen op of schuiven over de vloer,
- gebruik als hamer,
- elke soort van geweldsinwerking.
Controleer wat er zich onder en achefter het werkstuk bevindt. Schiet geen nagels in muren, plafonds of vloeren als zich.daarachter personen bevinden.De nagels kuren door het werkstuk slaan eniemand verwonden.
Schiet geen nagels af op een reeds ingeschoten nagel. Daar bij kan de nagel verwormen, de nagels konnen vastklemmen of het persluchtgereed-schap kan zich ongecontroleerd bewegen.
Als het persluchtgereedschap onder koude omstandigheden worden gebruikt, worden de eerste nagels langzamer dan gewoonlijk ingeschoten. Nadat het persluchtgereedschap tijdens de werkzaamheden warm geworden is, is een normale werknelheid waar möglichk.
Voorkom het bedieren van de tacker zonder nieten of nagels om de slijtage van de slagstempel te beperken.
Verbreek bij mange onderbrekingen van de werkzaamheden of aan het ein de van de werkzaamheden de verbinding van het persluchtgereedschap met de luchttoevoer en kaak, indien möglichk, het magazijn leeg.
Magazijn leegmaken
Druk op de magazijnsluiting 4 en open het magazijndeksel 7.
-Verwijderdenagelrol20.
-Sluit het magazijndeksel 7 tot de magazijnsluiting 4 vastklikt.
58
Nederlands
Diepteaanslag instellen (zie afbeelding F)
De inslagdiepte van de nagels kan met het stelwiel 11 worden ingesteld.
- Maak het magazijn 6 leeg.
(zie, Magazijn leegmaker", pagina 57)
-Nagels worden te diep ingeschoten:
Als u de inslagdiepte wilt verkleinen, draait u het stelwie1 11 gegen de richting van de wijzers van de klok. of
Nagels worden nicht diep genoeg ingeschoten:
Als u de inslagdiepte wilt vergroten, draait u het stelwiei 11 in de richting van de wijzers van de klok.
Vul het magazijn weeer.
(zie, Magazijn vullen", pagina 56)
Test de nouvelle instlagdiepte met een proefwerkstuk. Herhaal indien nodig de stappen.
Vastgeklemde nagels losmaken (zie afbeelding G)
Nagels kuren in het nietkanaal vastgeklemd raken. Mocht dit vaker voorkomen, dient u contact op te nemen met een erkende Bosch-klantenserviceworkplaats.
- Maak het magazijn 6 leeg.
(zie,Magazijn leegmaken",pageina 57) - Verwijder de vastgeklemde nagel. Gebruik waaroor indien nodig een tang.
- Als de slagstempel 24 maar buiten is bewogen, duwt u undeze met een gesmeerde schroevendraier of met een ander gesmeerd voorwerp waar terug in de zuiger.
- Smeer het Nietkanaal met 2 -3 druppels motorolie (SAE 10 of SAE 20).
Vul het magazijn weeer.
(zie „Magazijn vullen“, pagina 56)
Opmerking: Als de slagstempel na het losmaken van de vastgeklemde nagels Nieteerug beweegt,clientu contact op te nemen met een erkende Bosch-klantenservicewerkplaats.
Afstandhouser instellen (zie afbeelding H)
Met de afstandhouser 25 kunt u bijv. bij het bevestigen van dakplanken steeds bezelfde afstand aanhouden.
De afstandhouser kikt ca. elke 7 mm vast:
- Kleinste instelbare afstand tot de monding: 12 cm.
Grootste instelbare afstand tot de monding: 21 cm.
Druk op de knop 26 en versuschuif de afstandhouser 25 tot de gewenste afstand is ingesteld.
Vervoeren en opbergen
Maak het persluchtgereedschap los van de luchtvoorziening als u het wilt verplaaten of vervoeren, in het bijzonder wanner u een ladder gebruikt of wanner u in een ongewone lichaamshouding moet werken.
Draag het persluchtgereedschap op de werkplek alleen aan de grep 2 en met Niet-bediende schakelaar.
Bewaar het persluchtgereedschap algid gescheiden van de persluchtvoorziening en op een droge en warme plaats.
Als het persluchtgereedschap gedurende langeijd Niet meer worden得益bruikt, dient u de gereedschapdelen van staal te bedekken met een fijn olielaag. Dit voorkomt roestvorming.
Onderhoud en service
Onderhoud en reiniging
Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren verwangt of het geereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
Mocht het persluchtgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van verrangingsonderdelen.altijd hetuitien cijfersbestaande zaaknummer volgens het typeplaatje van hetpersluchtgereedschap.
Laat onderhouds-en reparatiewerkzaamheden alleen uitvoeren door gekwaliffeerd, vakbekwaam personneel. Daarmee worden gele- waarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.
Een erkende Bosch-klantenservice voert deze werkzaamheden snel en vakkundig UIT.
Perslichtgereedschap smeren (zie afbeeling 1)
Als het perslichtgereedschap Niet op een verzorgingseenheid is aangesloten, moet het regelmatig worden gesmeerd.
-Bij matig gebruik eenmaal per dag.
-Bij intensief gebruik tweemaal per dag.
Doe 2-3 druppels smeermiddel in het luchtansluitstuk 3. Gebruik niette veel smeermiddel. Anders hoopt dit zich op in het persluchtgereedschap. Vervolgens worden het via de luchtuitgang 1 sheer afgevoerd. Gebruik alleen de door Bosch geadviseerde smeermiddelen.
- Mineralale motorolie SAE 10 (voor gebruik onder zeer koude omstandig-heden)
Minerale motorolie SAE 20
Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijk voorschriften in acht.
Teer verwijderen (zie afbeelding J)
Bij het aanbrengen van board kan het persluchtgereedschap vuil worden door teer.
Gebruik voor het schoonmaken alleen brandbestendige oplosmiddelen. Reinig de activeringsbeveiliging en de monding met een schone doek.
Draag werkhandschoenen.
Onderhoudsschema
Houd de luchtuitgang 1, de activeringsbeveiliging 10 en de schakelaar al-tijd schoon en vrij van vremeinde voorwerpen (stof, spanen, zand, enz.).
Reinig het magazijn 6. Verwijder kunststof of houten spanen die zich tijdens de werkzaamheden in het magazijn hunnen ophopen.
Reinig het persluchtgereedschap regelmatig met perslucht.
| Maatregel Reden Uitvoering | ||
| Afvoerluchtfilter dagelijks leegmaken. | Voorkomt dat vuil en vocht zich in het perslucht-gereedschap ophoopt. | - Open het uitaatventiel. |
| Smeermiddelreservoir alsijd bevuld houden. | Houdt het persluchtgereedschap gesmeerd. - Vul het smeermiddelreservoir met de geadvis-serde smeermiddelen.(zie „Persluchtgereedschap smeren",pagea 58) | |
| Magazijn 6 en toevoerhaak 22 reinigen. | Voorkomt dat een nagel vastklemt. - Blaas het mechanisme van het magazijn en detoevoerhaak dagelijks met perslucht uit. | |
| Ervoor zorgen dat de activeringsbeveiliging 10 correct werkt. | Bevordert uw arbeitsveiligheid en een efficiengetebruik van het persluchtgereedschap. | - Blaas het mechanisme van de activeringsbeveiliging dagelijks met perslucht uit. |
| Persluchtgereedschap smeren. | Beperkt de slijtage van het persluchtgereedschap. | - D o e 2 -3 druppels smeermiddel in het lucht-aansluitstuk 3.(zie „Persluchtgereedschap smeren",pagea 58) |
| Compressor leegmaken. | Voorkomt dat vuil en vocht zich in het perslucht-gereedschap ophoopt. | - Open het uitaatventiel van de compressor-tank. |
Storingen verhelppen
| Probleem Oorzaak Oplossing | ||
| Het persluchtgereedschap is gereed voor gebruik, maar er worden geen na-gelsuitgeschoten. | Een nagel is in het Nietkanaal vastgeklemd. - Maak de vastgeklemde nagel los.(zie „Vastgeklemde nagels losmaken“, pagina 58) | |
| De toevoer van de nagels is geblokkeerd. | - Reinig en smeer de toevoerhaak 22 indien nodig en controller of het magazijn 6 Niet vuil is. | |
| De veer van de toevoerhaak 22 is te zwak of defect. | - Neem contact op met een erkende Bosch-klanten-servicewerkplaats.Laat het onderdeel waar verwangen. | |
| De gebruekte inslagsvoorwerpen zijn Niet toegestaan. | - Gebruik alleen origineel toebehoren.Alleen de in de tabel „Technische geevens“ gespecifieerde inslagsvoorwerpen (nagels,ieten, enz.) mogen worden gezruikt. | |
| Het magazijn 6 is leeg. | - Vul het magazijn werk.(zie „Magazijn vullen“, pagina 56) | |
| De nagels worden slechts zeer langzaam en met te weinig drukuitgeschoten. | De nominale druk van de persluchtvoorziening is tegering. | - Vergroot de toevoer van perslucht. 8 bar mogenaar bij nicht worden overschreden. |
| De slagstempel is beschadigd. | - Gebruik alleen de door Bosch geadviseerdesmeermiddelen.(zie „Persluchtgereedschap smeren“, pagina 58) | |
| De dichtingsring van de zuiger is versleten of beschadigd. | - Neem contact op met een erkende Bosch-klanten-servicewerkplaat.Laat het onderdeel waar verwangen. | |
| De buffer is versleten. | - Neem contact op met een erkende Bosch-klanten-servicewerkplaat.Laat het onderdeel waar verwangen. | |
| De lenghte en de diameter van de luchttoevoerslang 13 komen Niet overeen met de geevens die voor dit persluchtgereedschapঀn vermeld. | - Gebruik een luchttoevoerslang met de juiste afmetingen.(zie „Technische geevens“, pagina 55) | |
| De luchttoevoerslang 13 is geknikt. | - Verwijder de knik uit de luchttoevoerslang. | |
Nederlands
Probleem Oorzaak Oplossing
| De nagels worden te diep ingeschoten. | De nominale druk van de persluchtvoorziening is te hoog. | - Verminder de toevoer van perslucht. 5 bar mogen waar bij nicht worden anderschreten. |
| De diepteaanslag is te diep ingesteld. - Stel de diepteaanslag op de gewenste diepte in.(zie „Diepteaanslag instellen", paging 58) | ||
| De buffer is versleten. - Neem contact op met een erkende Bosch-klanten-serviceworkplaats.Laat het onderdeelaar verrangen. | ||
| De nagels worden Niet diep genoeg ingeschoten. | De nominale druk van de persluchtvoorziening is tegering. | - Vergroot de toevoer van perslucht. 8 bar mogen waar bij nicht worden overschreten. |
| De diepteaanslag is te hoog ingesteld. - Stel de diepteaanslag op de gewenste diepte in.(zie „Diepteaanslag instellen", paging 58) | ||
| De lenghte en de diameter van de luchttoevoerslang13 komen Niet overeen met de geevens die voor dit persluchtgereedschap zich vermeld. | - Gebruik een luchttoevoerslang met de juiste afme-tingen.(zie „Technische geevens", paging 55) | |
| De luchttoevoerslang 13 is geknikt. | - Verwijder de knikuit de luchttoevoerslang. | |
| Het persluchtgereedschap slaat nagels over ofocht een te grote pulsvoeding. | De gebruikte inslagvoorwerpen zijn Niet togeteastaan. | - Gebruik alleen origineel togetehoren.Alleen de in de tabel „Technische geevens“ gespecifieerde inslagvoorwerpen (nagels,ieten, enz.) mogen worden gebruikt. |
| Het magazijn 6 werkkt Niet juist. | - Reinig en smeer de toevoerhaak 22 indien nodig en controllerer of het magazijn 6 Niet vuil is. | |
| De veer van de toevoerhaak 22 is te zwak of defect. | - Neem contact op met een erkende Bosch-klanten-serviceworkplaats.Laat het onderdeelaar verrangen. | |
| De dichtingsring van de zuiger is versleten of beschadigd. | - Neem contact op met een erkende Bosch-klanten-serviceworkplaats.Laat het onderdeelaar verrangen. | |
| De nagels klemmen vaak vast in het Niet-kanaal. | De gebruikte inslagvoorwerpen zijn Niet togeteastaan. | - Gebruik alleen origineel togetehoren.Alleen de in de tabel „Technische geevens“ gespecifieerde inslagvoorwerpen (nagels,ieten, enz.) mogen worden gebruikt. |
| - Neem contact op met een erkende Bosch-klanten-serviceworkplaats. | ||
| De ingeschoten nagelsঃ Verbogen. | De slagstempel is beschadigd. - Neem contact op met een erkende Bosch-klanten-serviceworkplaats.Laat het onderdeelaar verrangen. | |
| Bij een hoge werkslendheid worden de na-gels onvoldoende diep ingeschoten, ter-wijl bij een normale werkslendheid de na-gels wel voldoende diep worden ingeschoten. | De binnendiameter van de luchttoevoerslang is teklein. | - Gebruik een luchttoevoerslang met de juiste afme-tingen.(zie „Technische geevens", paging 55) |
| De compressor is ongeschikt voor een hogewerks-nelheid. | - Gebruik een compressor die een voldoende ver-mogen heeft voor het aanlal aangesloten per-sluchtgereedschappen en de hoogte van de werk-snelheid. | |
Toebehoren
Meer informatatie over het volledige programme met kwaliteitstoebehoren vindt u op www.bosch-pt.com, of vraag uw vakhandel om advies.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekingen en informatie over verwangingsonderdelen vindt u ook op:
www.bosch-pt.com
De medewerkers van onder klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toeboho ren.
Nederland
Tel.: +31 (076) 5795454
Fax:+31(076)5795494
E-mail: gereedschappen@nl.bosch.com
Belgien Luxemburg
Tel.: +32 (070) 22 55 65
Fax:+32(070)225575
E-mail: outtillage.gereedschap@be.bosch.com
Afvalverwijdering
Perslichtgereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoordere manier te worden hergebruikt.
Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijkke voorschriften inRCT.
Als het perslichtgereedschap Nieteer kan worden gebruikt, kunt u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice.
Wijzigingen voorbehonden.
Dansk
103anobiraaymyckoborrauka
Purtaiochelari de protectie.
Puratai aparat de protectie auditiva!
Valorile totale ale vibrateilor au fost determinate conforme EN ISO 20643: Valoarea vibratilior emise a_h = 3,2m / s^2 incertudine K = 1,5m / s^2 .
Declaratie de conformitate
C
Purtau manusi de protectie.
Plan de intreinere
Mentini intotdeana curate si fara corpuri straine (praf, aschii, nisip, etc) iseyra aerului 1, piedica de siguranta 10 si tragaciul.
(vt.,Salve tijhendamine, Ik 188)
Naelad lastakse iliiga sugavale:
(vt., Salve tijhendamine, Ik 188)
