KÄYTTÖOHJE GCN 4515 Professional BOSCH

, epävarmuus K=1,5 m/s

Paineilmanaulain GCN 45-15 Professional Tuotenumero 3601D91C.. Iskuvoima paineessa 6,3 bar (91 psi) Nm 37,3 Laukaisujärjestelmät – Yksittäislaukaisu ja varmuusjakso – Kosketuslaukaisu

Kiinnitysosa – Malli –Pituus – Halkaisija

Lippaan kulma °15 Lippaan suurin tilavuus

Moottoriöljy SAE 10, SAE 20 ml 0,25–0,5 Sisätilavuus ml 362 Nimellispaine bar 5–8 Liitäntäkierre "3/8 Ilmansyöttöletku – Käyttöpaine maks. arvossa 20 °C – Letkun koko –Letkun pituus maks. bar

Yhden naulausvaiheen ilmantarve paineessa 6,8 bar (100 psi) l1,3 Mitat –Korkeus – Leveys –Pituus

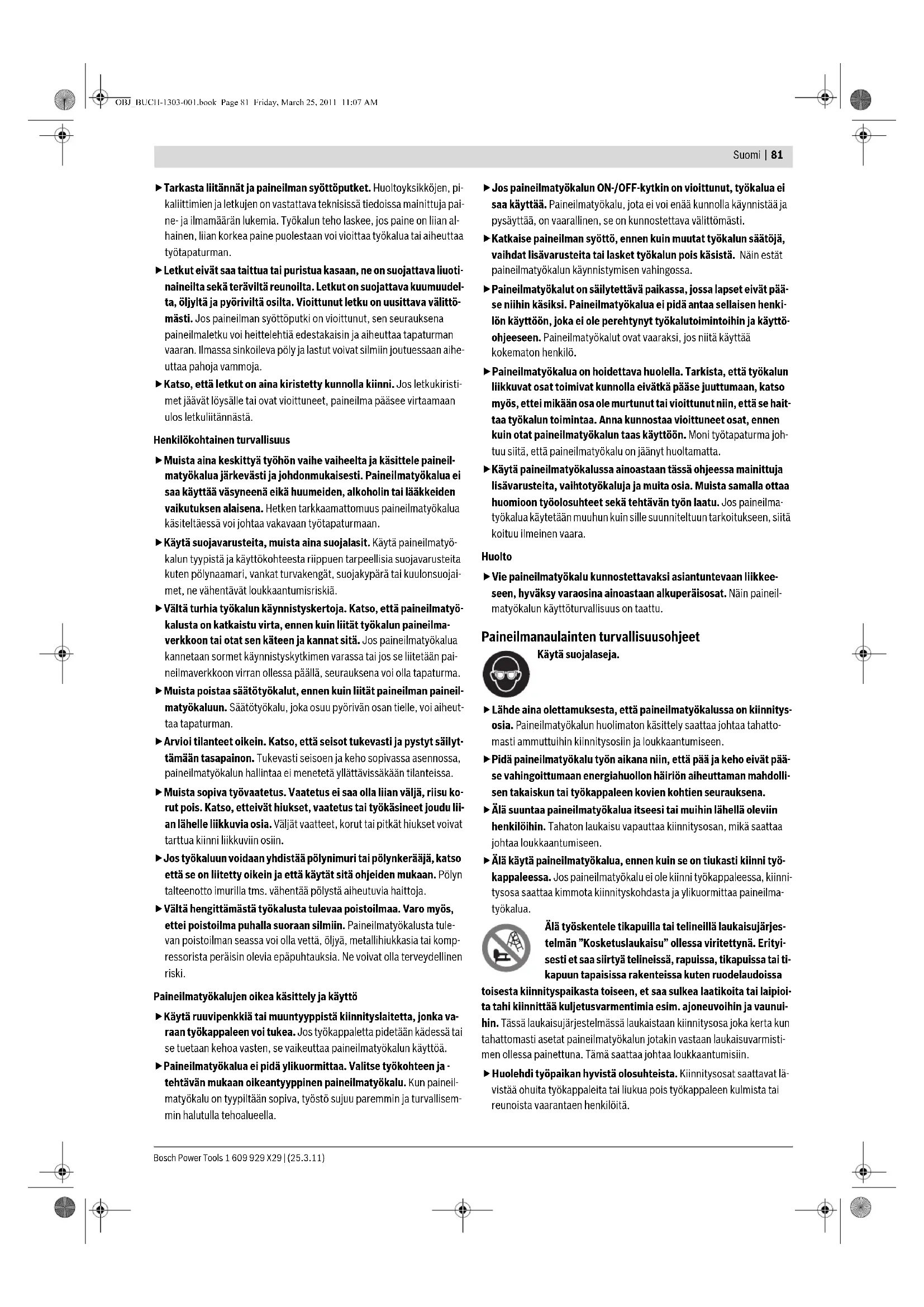

Paino vastaa EPTA-Procedure 01/2003 kg 2,5 OBJ_BUCH-1303-001.book Page 82 Friday, March 25, 2011 11:07 AMSuomi | 83 Bosch Power Tools 1 609 929 X29 | (25.3.11) Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjo- ja: EN 792 direktiivin 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 25.03.2011 Asennus Liitäntä paineilmaverkkoon Varmista, että paineilmalaitteen paine ei ole suurempi kuin paineilmatyö- kalun suurin sallittu nimellispaine. Aseta ensin ilmanpaine suositellun ni- mellispaineen alarajalle (katso ”Tekniset tiedot”). Tarvittaessa paineen voi tarkastaa manometrillä tuloliitännästä, kun pai- neilmatyökalu on kytketty päälle. Suurinta tehoa varten tulee syöttöletkun 13 kohdalla noudattaa arvoja (lii- täntäkierre, maksimi käyttöpaine, letkun sisämitta, letkun maksimipi- tuus; katso ”Tekniset tiedot”). Paineilma ei saa olla kosteaa eikä sen seassa saa olla kiintoesineitä, mikä voisi vioittaa tai liata paineilmatyökalua tai aiheuttaa sen ruostumisen. Kaikkien putkivarusteiden, putkien ja letkujen on oltava mitoitettu niin, et- tä ne kestävät vaaditun paineen ja ilmamäärät. Katso, etteivät letkut tai putket puristu kasaan, taitu tai jää jännitykseen! Työkalun liitäntä paineilmaverkkoon (katso kuva A) –Tyhjennä lipas 6. (katso ”Lippaan tyhjennys”, sivu 84) Seuraavissa työvaiheissa voi kiinnitysosa purkautua, ellei paineilma- työkalun sisäosat korjauksen tai kuljetuksen johdosta ole lähtöasen- nossa. – Liitä paineilmakara 3 ilmaletkuun 13, jossa on pikasulkuliitin 12. – Tarkista toiminnan moitteettomuus painamalla paineilmatyökalun suu- aukko 9 puun jäännöspalaa tai puumateriaalia vasten ja laukaisemalla kerran tai kaksi. Laukaisimen vaihto (katso kuvat B1–B2) Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Paineilmatyökalua voidaan käyttää kahdella erilaisella laukaisujärjestel- mällä. Valitse laukaisujärjestelmä asentamalla sopiva laukaisin. Laukaisimen irrotus – Vedä kumirengas 14 pois lukkopuikosta 15. – Vedä lukkopuikko 15 ulos kotelosta. – Vedä laukaisin taaksepäin ja alas ulos kotelosta. Laukaisimen asennus – Valitse haluttuun laukaisujärjestelmään sopiva laukaisin. Huomio: Varmista harmaan laukaisimen 5 asennuksessa, että laukaisi- men vipu 16 on oikeassa asennossa (katso kuva B2). – Työnnä laukaisin koteloon. Varmista tällöin, että laukaisimen jousi 17 sijoittuu laukaisimen pultin 18 ympärille ja painaa laukaisinta 16. – Suuntaa laukaisimen asennusreiät kotelon asennusreikien mukaan ja työnnä lukkopuikko 15 reikien läpi. – Työnnä kumirengas 14 lukkopuikon 15 uraan. Lippaan täyttö (katso kuvat C1–C3) Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. fKäytä vain alkuperäisiä Bosch-lisätarvikkeita (katso ”Tekniset tie- dot”). Paineilmanaulaimen tarkkuusosat kuten lipas, suuaukko ja lau- kaisukanava on tarkoitettu Boschin nauloille ja kannattomille nauloille. Muut valmistajat käyttävät muita teräslaatuja ja mitoituksia. Kiellettyjen kiinnitysosien käyttö saattaa vahingoittaa paineilmatyöka- lua ja johtaa loukkaantumisiin. Pidä paineilmatyökalu lippaa täytettäessä niin, että suuaukko 9 ei ole suunnattu omaa kehoa tai muita ihmisiä kohti. – Puhdista ja voitele laukaisukanava 21 tarvittaessa ja varmista, että li- pas 6 ei ole likaantunut. – Paina lippaan suljinta 4 ja avaa lippaan kansi 7. Säädä lippaan kehrä 19 vastaamaan naulojen pituutta, jotta naulat kitkat- ta voivat purkautua rullasta eteenpäin suuaukkoon. – Vedä lippaan kehrä 19 ylös ja kierrä sitä, kunnes se lukkiutuu haluttuun asentoon. – Aseta naularulla 20 lippaan kehrän 19 päälle. – Avaa naularullaa tarpeeksi niin, että ensimmäinen naula voidaan aset- taa laukaisukanavaan 21 ja toinen naula syöttöhakaseen 22. Aseta naulojen kannat ohjausuraan 23. –Sulje lippaan kansi 7 niin, että lippaan suljin 4 lukkiutuu paikoilleen. fVarmista naularullaa asetettaessa, että naulojen lankakäämitys ei vaurioidu tai muuta muotoaan. Jos lankakäämitys on vaurioitunut tai naularulla on asetettu väärin ei lippaan kantta mahdollisesti enää pysty sulkemaan oikein. Tämä johtaa paineilmatyökalun toimintahäiriöön. Käyttöohjeet Laukaisujärjestelmät Paineilmatyökalua voidaan käyttää kahdella erilaisella laukaisujärjestel- mällä: – Yksittäislaukaisu ja varmuusjakso Tässä laukaisujärjestelmässä tulee ensin painaa laukaisuvarmistin 10 tiukasti työkappaletta vasten. Kiinnitysosa ammutaan vasta, kun lau- Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Tunnusmerkki Laukaisin Laukaisujärjestelmä Laukaisin 5 (harmaa) Yksittäislaukaisu ja var- muusjakso Laukaisin 8 (punainen) Kosketuslaukaisu Naulojen pituus 19 mm–32 mm 32 mm–44 mm Lippaan merkintä 3/4–11/4 11/4–13/4 Lippaan kehrän asento ylhäällä alhaalla Kiertosuunta myötäpäivään vastapäivään OBJ_BUCH-1303-001.book Page 83 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 84 | Suomi kaisinta painetaan. Tämän jälkeen voidaan lisää kiinnitysosia laukaista vasta kun laukaisin ja laukaisuvarmistin ensin on saatettu takaisin lähtöasentoon. – Kosketuslaukaisu Tässä laukaisujärjestelmässä tulee ensin painaa laukaisinta . Kiinnitys- osa ammutaan, kun laukaisuvarmistin 10 painetaan työkappaletta vas- ten laukaisimen ollessa painettuna. Näin saavutetaan suurempi työnopeus. Valitse laukaisujärjestelmä asentamalla sopiva laukaisin. (katso ”Laukaisi- men vaihto”, sivu 83) Käyttöönotto Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Työskentely yksittäislaukaisulla (katso kuva D) – Asenna harmaa laukaisin 5. (katso ”Laukaisimen vaihto”, sivu 83) – Aseta suuaukko 9 tukevasti työkappaletta vasten, kunnes laukaisuvar- mistin 10 on painunut kokonaan sisään. – Paina seuraavaksi laukaisinta 5 lyhyesti ja päästä se taas vapaaksi. Tällöin naula ammutaan ulos. – Anna paineilmatyökalun kimmota takaisin työkappaleesta. – Seuraavaa iskuvaihetta varten nostat paineilmatyökalun kokonaan irti työkappaleesta ja asetat sen taas tiukasti seuraavaan haluttuun paik- kaan. Työskentely kosketuslaukaisulla (katso kuva E) – Asenna punainen laukaisin 8. (katso ”Laukaisimen vaihto”, sivu 83) – Paina laukaisinta 8 ja pidä se painettuna. – Aseta suuaukko 9 tukevasti työkappaletta vasten, kunnes laukaisuvar- mistin 10 on painunut kokonaan sisään. Tällöin naula ammutaan ulos. – Anna paineilmatyökalun kimmota takaisin työkappaleesta. – Seuraavaa iskuvaihetta varten nostat paineilmatyökalun kokonaan irti työkappaleesta ja asetat sen taas tiukasti seuraavaan haluttuun paik- kaan. – Siirrä paineilmatyökalu tasaisesti nostamalla se irti työkappaleesta ja painamalla se uudelleen kiinni siihen. Joka kerta kun asetat paineilmatyökalun jotakin vastaan laukaisuvar- mistimen ollessa painettuna naula laukaistaan. – Kun olet ampunut haluamasi määrän nauloja, päästät laukaisimen 8 va- paaksi. Työskentelyohjeita Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Tarkista aina ennen työn alkua varmuus- ja laukaisulaitteiden moitteeton toiminta sekä kaikkien ruuvien ja muttereiden tiukkuus. Irrota välittömästi viallinen tai ei moitteettomasti toimiva paineilmatyöka- lu ilmansyötöstä ja ota yhteys valtuutettuun Bosch-huoltopisteeseen. Älä tee luvattomia toimenpiteitä paineilmatyökalulle. Älä irrota tai lukitse mitään paineilmatyökalun osaa, kuten esim. laukaisuvarmistinta. Älä suorita mitään ”hätähuoltoa” sopimattomin toimin. Paineilmatyökalua tulee huoltaa säännöllisesti ja asianmukaisesti (katso ”Huolto ja puhdis- tus”, sivu 85). Vältä paineilmatyökalun heikentämistä tai vahingoittamista esim.: – upottamalla tai kaivertamalla, – rakennemuutoksilla, joita valmistaja ei ole hyväksynyt, – ohjaamalla mallineiden avulla, jotka ovat kovaa materiaalia esim. teräs- tä, – antamalla sen pudota tai työntämällä lattiaa pitkin, – käyttämällä sitä vasarana, – käyttämällä mitä tahansa väkivaltaa. Varmista mitä työkappaleesi alla tai takana on. Älä ammu nauloja seinään, kattoon tai lattiaan, jos niiden takana on ihmisiä. Naulat voivat puhkaista työkappaleen ja vahingoittaa jotakuta. Älä ammu naulaa jo ammutun naulan päälle. Naula saattaa silloin muuttaa muotoaan, se voi jäädä puristukseen tai paineilmatyökalu voi liikkua hal- litsemattomasti. Jos paineilmatyökalua käytetään kylmissä ympäristöolosuhteissa, ensim- mäiset naulat laukeavat normaalia hitaammin. Sen jälkeen kun paineilma- työkalu on lämmennyt työstä johtuen, normaali nopeus on taas mahdolli- nen. Vältä tyhjiä laukaisuja, iskumeistin kulumisen vähentämiseksi. Irrota paineilmatyökalu ilmansyötöstä pidempien työtaukojen ajaksi tai työn loputtua ja tyhjennä lipas mikäli mahdollista. Lippaan tyhjennys – Paina lippaan suljinta 4 ja avaa lippaan kansi 7. – Poista naularulla 20. – Sulje lippaan kansi 7 niin, että lippaan suljin 4 lukkiutuu paikoilleen. Syvyydenrajoittimen asetus (katso kuva F) Naulojen upotussyvyys voidaan säätää säätöpyörällä 11. – Tyhjennä lipas 6. (katso ”Lippaan tyhjennys”, sivu 84) – Naulat uppoavat liian syvälle: Upotussyvyyden pienentämiseksi tulee säätöpyörää 11 kiertää vastapäivään. tai Naulat eivät uppoa tarpeeksi syvälle: Upotussyvyyden suurentamiseksi tulee säätöpyörää 11 kiertää myötäpäivään. – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 83) – Tarkista uusi upotussyvyys koetyökappaleeseen. Toista työvaiheet tarvittaessa. Juuttuneiden kiinnitysosien poistaminen (katso kuva G) Yksittäiset naulat voivat juuttua laukaisukanavaan. Jos tämä tapahtuu usein, pitää ottaa yhteys valtuutettuun Bosch-huoltopisteeseen. – Tyhjennä lipas 6. (katso ”Lippaan tyhjennys”, sivu 84) – Poista juuttunut naula. Käytä tarvittaessa pihtejä. – Iskumeistin 24 ajettua ulos työnnät sen voidellulla ruuvitaltalla tai muulla sopivalla voidellulla esineellä takaisin mäntään. – Voitele laukaisukanava 2–3 tipalla moottoriöljyä (SAE 10 tai SAE 20). – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 83) Huomio: Jos iskumeisti ei juuttuneen kiinnitysosan poistamisen jälkeen enää liiku taaksepäin on otettava yhteys valtuutettuun Bosch-huoltopis- teeseen. OBJ_BUCH-1303-001.book Page 84 Friday, March 25, 2011 11:07 AMSuomi | 85 Bosch Power Tools 1 609 929 X29 | (25.3.11) Naulavälin asettimen säätö (katso kuvaH) Naulavälin asettimen 25 avulla voit esim. kattopaanuja kiinnittäessäsi ai- na säilyttää saman välin. Naulavälin asetin lukkiutuu n. 7 mm välein: – pienin asetettava etäisyys suuaukkoon: 12 cm, – suurin asetettava etäisyys suuaukkoon: 21 cm. – Paina painiketta 26 ja siirrä naulavälin asetinta 25, kunnes haluttu etäi- syys on asetettu. Kuljetus ja säilytys Irrota paineilmatyökalu ilmansyötöstä kuljetuksen ajaksi, etenkin jos käy- tät tikapuita tai liikut epätavallisessa asennossa. Kanna paineilmatyökalu työkohteessa ainoastaan kahvasta 2 ja painamat- ta laukaisinta . Säilytä aina paineilmatyökalu irti ilmansyötöstä ja kuivassa lämpimässä ti- lassa. Jos paineilmatyökalua ei käytetä pitkään aikaan, tulee työkalun teräsosiin sivellä ohut öljykerros. Tämä estää ruosteen muodostumisen. Hoito ja huolto Huolto ja puhdistus Katkaise paineilman syöttö, ennen kuin muutat työka- lun säätöjä, vaihdat lisävarusteita tai lasket työkalun pois käsistä. Näin estät paineilmatyökalun käynnistymi- sen vahingossa. Paineilmatyökalu on valmistettu ja tarkastettu huolella: siitä huolimatta siihen voi tulla vikoja, jotka silloin on korjautettava valtuutetussa Bosch- sähkötyökalujen huoltoliikkeessä. Tiedusteluissa ja varaosatilauksissa on muistettava aina antaa paineilma- työkalun tyyppikilvessä oleva 10-merkkinen numero. fHuolto- ja kunnostustyöt suositellaan aina tilattaviksi ammattitai- toiselta henkilöltä/erikoisliikkeestä. Näin paineilmatyökalun käyttö- turvallisuus on taattu. Valtuutetut Bosch-huoltoliikkeet suorittavat tällaiset työt nopeasti ja luo- tettavasti. Paineilmatyökalun voitelu (katso kuva I) Jos paineilmatyökalu ei ole liitettynä huoltoyksikköön, tulee sitä voidella säännöllisin väliajoin: – Kevyessä käytössä 1x päivässä. – Raskaassa käytössä 2x päivässä. Tiputa 2 –3 pisaraa voiteluainetta paineilmakaraan 3. Älä käytä liikaa voi- teluainetta, jota voisi kerääntyä paineilmatyökaluun ja sitten poistua il- man ulostuloaukon kautta 1. Käytä ainoastaan Boschin suosittelemia voiteluaineita. – Mineraalimoottoriöljy SAE 10 (käytettäväksi hyvin kylmässä ympäris- tössä) – Mineraalimoottoriöljy SAE 20 Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Muista lakisääteiset määräykset. Tervan aiheuttaman likaantumisen poistaminen (katso kuva J) Kattohuovan asennuksessa terva voi liata paineilmatyökalua. fKäytä puhdistukseen vain vaikeasti syttyviä liotusaineita ja puh- dista laukaisuvarmistin ja suuaukko puhtaalla rievulla. fKäytä suojakäsineitä. Kunnossapitokaava Pidä aina ilman ulostuloaukko 1, laukaisuvarmistin 10 ja laukaisin puhtai- na ja vapaana vieraasta materiaalista (pöly, lastut, hiekka, jne). Puhdista lipas 6. Poista muovi- tai puulastut, jotka työn aikana ovat voi- neet kerääntyä lippaaseen. Puhdista paineilmatyökalu säännöllisesti paineilman avulla. Toimenpide Perustelu Menettely Tyhjennä poistoilmasuodatin päivittäin. Tämä estää lian ja kosteuden kasaantumisen paineilmatyökaluun. – Avaa poistoventtiili. Pidä aina voiteluainesäiliöt täynnä. Pitää paineilmatyökalun voideltuna. – Täytä suositeltua voiteluainetta voiteluainesäiliöihin. (katso ”Paineilmatyökalun voitelu”, sivu 85) Lippaan 6 ja syöttöhakasen 22 puhdistus. Estää naulan juuttumista. – Puhdista lippaan ja syöttöhakasen mekanismit päivit- täin paineilmalla. Varmista, että laukaisuvarmistin 10 toimii asianmukaisesti. Tämä edistää työturvallisuuttasi ja paineilma- työkalun tehokasta käyttöä. – Puhdista päivittäin laukaisuvarmistimen mekanismi paineilmalla. Paineilmatyökalun voitelu. Pienentää paineilmatyökalun kulumista. – Tiputa 2–3 pisaraa voiteluainetta paineilmakaraan 3. (katso ”Paineilmatyökalun voitelu”, sivu 85) Tyhjennä kompressori. Tämä estää lian ja kosteuden kasaantumisen paineilmatyökaluun. – Avaa kompressorisäiliön poistoventtiili. OBJ_BUCH-1303-001.book Page 85 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 86 | Suomi Häiriöiden korjaus Ongelma Syy Korjaus Paineilmatyökalu on käyttövalmis, mutta ei laukaise naulaa. Naula on juuttunut laukaisukanavaan. – Poista juuttuminen. (katso ”Juuttuneiden kiinnitysosien poistaminen”, sivu 84) Naulojen syöttötie on tukossa. – Puhdista ja voitele syöttöhakasta 22 tarvittaessa ja var- mista, että lipas 6 ei ole likaantunut. Syöttöhakasen 22 jousi on liian heikko tai vialli- nen. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tekniset tie- dot”. Lipas 6 on tyhjä. – Tyhjennä lipas uudelleen. (katso ”Lippaan täyttö”, sivu 83) Naulat ammutaan vain hyvin hitaasti ja liian pienellä paineella. Paineilmansyötön nimellispaine on liian pieni. – Lisää paineilmansyöttöä. 8 bar painetta ei kuitenkaan saa ylittää. Iskumeisti on vaurioitunut. – Käytä ainoastaan Boschin suosittelemia voiteluaineita. (katso ”Paineilmatyökalun voitelu”, sivu 85) Männän tiivistysrengas on kulunut tai vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Puskuri on kulunut. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Ilmansyöttöletkun 13 pituus ja läpimitta eivät vas- taa tälle paineilmatyökalulle annettuja tietoja. – Käytä ilmansyöttöletku, jonka mitat ovat oikeita. (katso ”Tekniset tiedot”, sivu 82) Ilmansyöttöletkussa 13 on taite. – Poista ilmansyöttöletkun taite. Naulat uppoavat liian syvälle. Paineilmansyötön nimellispaine on liian suuri. – Alenna paineilmansyöttöä. 5 bar painetta ei kuitenkaan saa alittaa. Syvyydenrajoitin on asetettu liian syvälle. – Aseta syvyydenrajoitin halutulle syvyydelle. (katso ”Syvyydenrajoittimen asetus”, sivu 84) Puskuri on kulunut. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Naulat eivät uppoa tarpeeksi syvälle. Paineilmansyötön nimellispaine on liian pieni. – Lisää paineilmansyöttöä. 8 bar painetta ei kuitenkaan saa ylittää. Syvyydenrajoitin on asetettu liian matalalle. – Aseta syvyydenrajoitin halutulle syvyydelle. (katso ”Syvyydenrajoittimen asetus”, sivu 84) Ilmansyöttöletkun 13 pituus ja läpimitta eivät vas- taa tälle paineilmatyökalulle annettuja tietoja. – Käytä ilmansyöttöletku, jonka mitat ovat oikeita. (katso ”Tekniset tiedot”, sivu 82) Ilmansyöttöletkussa 13 on taite. – Poista ilmansyöttöletkun taite. Paineilmatyökalu hyppää naulojen yli tai toimii liian suurella syöttötahdilla. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tekniset tie- dot”. Lipas 6 ei toimi oikein. – Puhdista ja voitele syöttöhakasta 22 tarvittaessa ja var- mista, että lipas 6 ei ole likaantunut. Syöttöhakasen 22 jousi on liian heikko tai vialli- nen. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Männän tiivistysrengas on kulunut tai vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. Naulat juuttuvat usein laukaisukana- vaan. Käytetyt kiinnitysosat ovat kiellettyjä. – Käytä vain alkuperäisiä lisätarvikkeita. Ainoastaan sellaisia kiinnitysosia (nauloja, hakasia jne.) saa käyttää, jotka on eritelty taulukossa ”Tekniset tie- dot”. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Laukaistut naulat ovat taipuneet. Iskumeisti on vaurioitunut. – Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Anna vaihtaa osa huoltopisteessä. OBJ_BUCH-1303-001.book Page 86 Friday, March 25, 2011 11:07 AMEëëçíéêÜ | 87 Bosch Power Tools 1 609 929 X29 | (25.3.11) Lisätarvikkeet Tietoja koko laatutarvikeohjelmasta saat Internetistä osoitteesta www.bosch-pt.com tai kauppiaaltasi. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysy- myksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoittees- ta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvik- keiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Hävitys Käytöstä poistettu paineilmatyökalu, lisävarusteet ja pakkausmateriaali on johdettava kierrätykseen ja samalla uusiokäyttöön. Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Muista lakisääteiset määräykset. Kun paineilmatyökalu poistetaan käytöstä, pyydämme johtamaan sen kierrätykseen ja uusiokäyttöön (keräilykeskus) tai viemään työkalun alan liikkeeseen, esim. valtuutettuun Bosch-huoltoliikkeeseen. Oikeus teknisiin muutoksiin pidätetään. ÅëëçíéêÜ Õðïäåßîåéò áóöáëåßáò ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá åñãáëåßá áÝñïò Íá äéáâÜóåôå êáé íá ôçñåßôå üëåò ôéò õðïäåßîåéò. Ç ìç ôÞñçóç ôùí ðáñáêÜôù õðïäåßîåùí áóöáëåßáò ìðïñåß íá ïäçãÞóåé óå çëåêôñïðëçîßá, óå êßíäõíï ðõñêáãéÜò Þ óå óïâáñïýò ôñáõìáôéóìïýò. ÄéáöõëÜîôå êáëÜ ôéò õðïäåßîåéò áóöáëåßáò. ÁóöÜëåéá óôï ÷þñï åñãáóßáò fÄéáôçñåßôå ôï ôüðï ðïõ åñãÜæåóôå êáèáñü êáé êáëÜ öùôéóìÝíï. Áôáîßá óôïí ôüðï ðïõ åñãÜæåóôå êáé ìç öùôéóìÝíåò ðåñéï÷Ýò åñãáóßáò ìðïñåß íá ïäçãÞóïõí óå áôõ÷Þìáôá. fÌçí åñãÜæåóèå ìå ôï åñãáëåßï áÝñïò óå ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. ÊáôÜ ôçí êáôåñãáóßá ôïõ õëéêïý ìðïñåß íá äçìéïõñãçèåß óðéíèçñéóìüò ü ïðïßïò ßóùò íá áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò. f¼ôáí ÷ñçóéìïðïéåßôå ôï åñãáëåßï áÝñïò, êñáôÜôå ìáêñéÜ áðü ôïí ôüðï ðïõ åñãÜæåóèå ðáéäéÜ êáé åðéóêÝðôåò. Óå ðåñßðôùóç áðüóðáóçò ôçò ðñïóï÷Þò óáò áðü Üëëá Üôïìá ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ åñãáëåßïõ áÝñïò. ÁóöÜëåéá åñãáëåßùí áÝñïò fÍá ÷ñçóéìïðïéåßôå áÝñá ôçò êáôçãïñßáò ðïéüôçôáò 5 êáôÜ DIN ISO 8573-1 êáèþò êáé ìéá îå÷ùñéóôÞ ìïíÜäá óõíôÞñçóçò êïíôÜ óôï åñãáëåßï áÝñïò. Ï åéóåñ÷üìåíïò áÝñáò ðñÝðåé íá ìçí ðåñéÝ÷åé îÝíá óþìáôá êáé õãñáóßá. ¸ôóé ôï åñãáëåßï áÝñïò ðñïóôáôåýåôáé áðü æçìéÝò, âñùìéÝò êáé ïîåßäùóç. fÍá åëÝã÷åôå ôéò óõíäÝóåéò êáé ôéò ôñïöïäïôéêÝò ãñáììÝò. ¼ëåò ïé ìïíÜäåò óõíôÞñçóçò, ïé óõìðëÝêôåò êáé ïé óùëÞíåò ðñÝðåé, ó÷åôéêÜ ìå ôçí ðßåóç êáé ôïí üãêï áÝñïò, íá áíôáðïêñßíïíôáé ðëÞñùò óôá ôå÷íéêÜ ÷áñáêôçñéóôéêÜ. Ðïëý ÷áìçëÞ ðßåóç åðéäñÜ áñíçôéêÜ óôç ëåéôïõñãßá ôïõ åñãáëåßïõ áÝñïò, ðïëý õøçëÞ ðßåóç ìðïñåß íá ðñïêáëÝóåé õëéêÝò æçìéÝò êáé ôñáõìáôéóìïýò. fÍá ðñïóôáôåýåôå ôïõò óùëÞíåò áðü ôóáêßóìáôá, óôåíþóåéò, äéáëýôåò êáé êïöôåñÝò áêìÝò. Íá êñáôÜôå ôïõò óùëÞíåò ìáêñéÜ áðü õøçëÝò èåñìïêñáóßåò, ëÜäéá êáé ðåñéóôñåöüìåíá åîáñôÞìáôá. ÁëëÜîôå áìÝóùò Ýíáí ôõ÷üí ÷áëáóìÝíï óùëÞíá. Ìéá ÷áëáóìÝíç ôñïöïäïôéêÞ ãñáììÞ ìðïñåß íá ïäçãÞóåé óå Ýíáí áíåîÝëåãêôá åêôéíáóóüìåíï óùëÞíá êáé óå ôñáõìáôéóìïýò. Óôñïâéëéæüìåíç óêüíç Þ óôñïâéëéæüìåíá ãñÝæéá ìðïñåß íá ôñáõìáôßóïõí óïâáñÜ ôá ìÜôéá. fÖñïíôßæåôå íá åßíáé ðÜíôá ãåñÜ óöéãìÝíïé ïé óöéãêôÞñåò ôùí óùëÞíùí. ×áëáñïß Þ ÷áëáóìÝíïé óöéãêôÞñåò ìðïñåß íá ïäçãÞóïõí óå áíåîÝëåãêôç äéáöõãÞ ôïõ áÝñïò. ÁóöÜëåéá ðñïóþðùí fÍá åßóôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóèå ôï åñãáëåßï áÝñïò ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá åñãáëåßï áÝñïò üôáí åßóôå êïõñáóìÝ- íïò/êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ åñãáëåßïõ áÝñïò ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò. fÍá öïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü ðñïóùðéêü åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí öïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü ðñïóùðéêü åîïðëéóìü, üðùò ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ ðáðïýôóéá, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå ôï åêÜóôïôå åñãáëåßï áÝñïò, åëáôôþíåôáé ï êßíäõíïò ôñáõìáôéóìþí. fÍá áðïöåýãåôå ìéá áèÝëçôç åêêßíçóç. Íá âåâáéþíåóôå üôé ôï åñãáëåßï áÝñïò Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå óôçí ôñïöïäïóßá áÝñïò, ðñéí ôï ðáñáëÜâåôå Þ/êáé ðñéí ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï åñãáëåßï áÝñïò Ý÷ïíôáò ôï äÜêôõëü óáò óôï äéá- êüðôç ON/OFF Þ óå ðåñßðôùóç ðïõ óõíäÝóåôå ôï åñãáëåßï áÝñïò óôçí ôñïöïäïóßá áÝñïò üôáí áõôü åßíáé óõæåõãìÝíï (ÏÍ), ôüôå äçìéïõñãåßôáé êßíäõíïò ôñáõìáôéóìþí. fÁöáéñÝóôå áðü ôï åñãáëåßï áÝñïò ôõ÷üí óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò ðñéí ôï èÝóåôå óå ëåéôïõñãßá. ¸íá åñãáëåßï ñýèìéóçò óõíáñìïëïãçìÝíï óå Ýíá ðåñéóôñåöüìåíï åîÜñôçìá ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéóìïýò. fÌçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí áóöáëÞ èÝóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå ôçí éóïññïðßá óáò.
