| Tip produs | Capator și pistol de cuie pneumatic |
| Marcă | Bosch |
| Model | GCN 4515 Professional |
| Dimensiuni (Î × L × P) | 267 mm × 133 mm × 270 mm |
| Greutate | 2,5 kg (conform EPTA 01/2003) |
| Alimentare | Aer comprimat, presiune 5–8 bar, max 10 bar |
| Capacitatea magaziei | Până la 120 de cuie (bobină) |
| Tipuri de prindere | Agrafe și cuie pe bobină, lungime 19–45 mm, diametru 3 mm |
| Moduri de declanșare | Lovitură cu lovitură cu siguranță / Rachetă prin contact |
| Energia de lovire | 37,3 Nm la 6,3 bar |
| Nivel sonor | Presiune acustică 92 dB(A), putere 105 dB(A) |
| Vibrații | 3,2 m/s² (incertitudine K=1,5 m/s²) |
| Întreținere și curățare | Lubrifiere regulată cu ulei SAE 10 sau 20; curățare cu aer comprimat |
| Siguranță | Protecție împotriva declanșării accidentale, blocare magazie, oprire automată la blocaj |
| Piese de schimb și reparabilitate | Reparație la service autorizat Bosch; piese originale disponibile |
| Conformitate | EN 792, directiva 2006/42/CE |
Întrebări frecvente - GCN 4515 Professional BOSCH
Întrebările utilizatorilor despre GCN 4515 Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Capsator în format PDF gratuit! Găsiți manualul dvs. GCN 4515 Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GCN 4515 Professional mărcii BOSCH.
MANUAL DE UTILIZARE GCN 4515 Professional BOSCH
-A6eiadote to yemotnpa 6.
(BAeC 一 ^ 已 aqa yuatpaa,0a16a91
-ApaepoTe to apnvwuevo kappi, ev avaykn iu tavlaia.
-Orav n mntpa 24 exi byei eEw, wOHTe Tnu naI pOa oTo eBalo e eva ypaapiaevo kaatai bi i eva aAoo katoaAAno, ypaapiaevo ayikeiEvO.

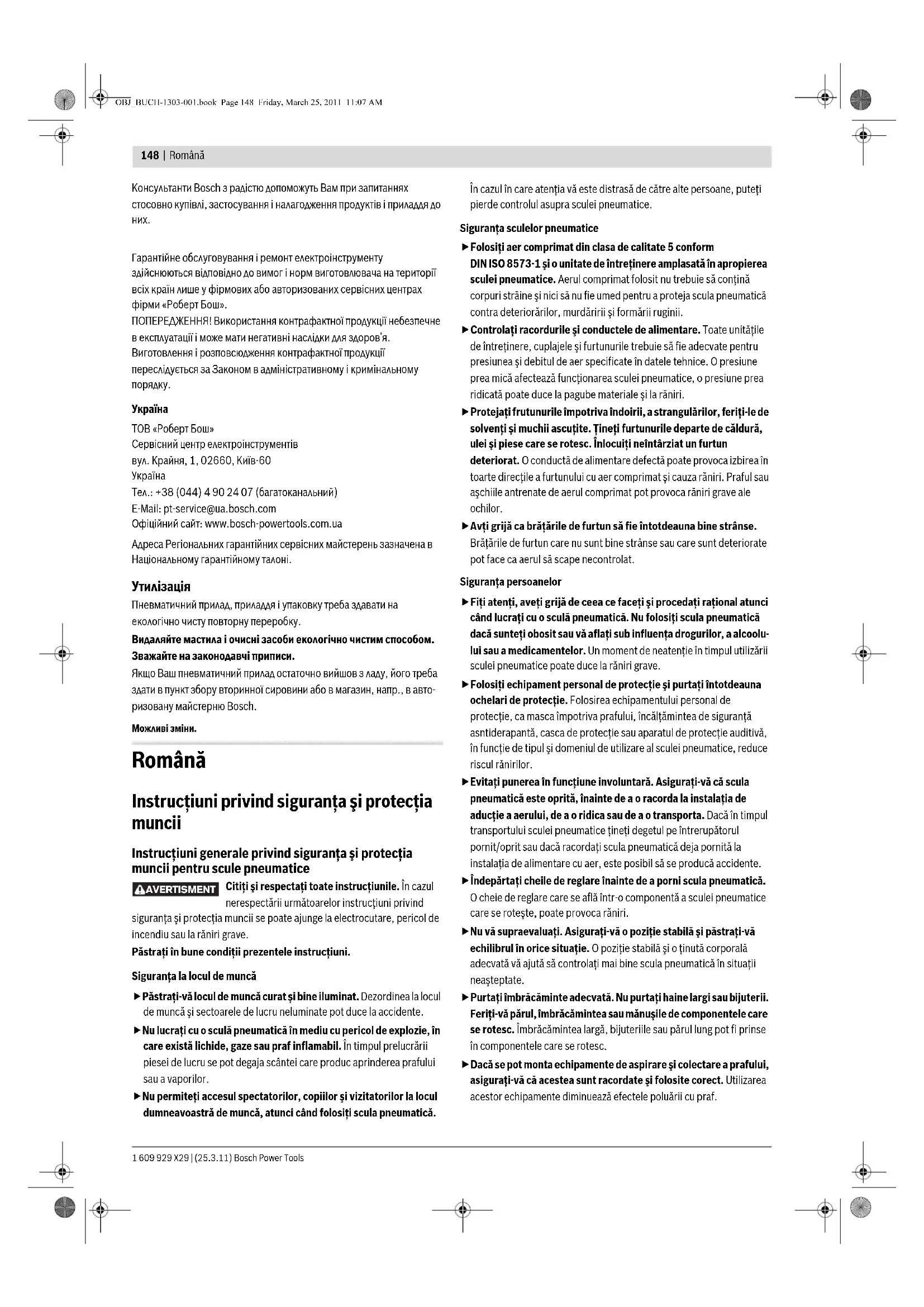

Instruţiuni privind sigurantași proteția munci
Instruetiuni generale privind siguranta si protectia muncii pentru scule pneumatice
ADVERTISMENT
Citi ci respectati toate instructiunile. In cazul nerespectarii urmatoarelor instructjuni privind
siguranta si protectia muncii se poate ajunge la electrocutare, pericol de incendiu sau la raniri grave.
Pästraft in bune conditi prezentele instructiuni.
Siguranta la locul de muncá
Pástrati-va locul de munca curat sibine iluminat. Dezordinea la locul de munca si sectoarele de lucru neluminate pot duce la'accidente.
Nu lucratai cu o sculă pneumatica in mediu cu pericol de explozie, in care exista lichide, gaze sau praf inflamabil. In timul prelucrarii piesei de lucru se pot degaja scantei care produc aprinderea prafului sau a vaporilor.
Nu permieti accesul spectatoror, copilor si vizitatorlor la locul dumneavoastr de munca, atunci cand folosiit scula pneumatica.
In cazul in care atentia va este distrasă de CATRE alte persone, puteti pierde controlul asupra sculei pneumatice.
Siguranta sculelor pneumatice
Folosi aer comprimat din clasa de calitate 5 conform DIN ISO 8573-1 si o unitate de intretnere amplasata in apropierea sculei pneumatice. Aerul comprimat folosit nu trebuie sa contina corpuri straine si nici sà nu fie umed pentru a proteja scula pneumatica contra deteriorarilor, murdaririi si formarii ruginii.
Controlati racordurile si conductele de alimentare. Toate unitatite de intretinere, cuplaje si furtunurile trebuie sa fi e adecvapte pentru presiunea si debitul de aer specificate in datele tehnice. O presiune prea mica afecteazafunctionarea sculei pneumatice, o presiune prea ridicata poate duce la pagube materiale si la raniri.
Protejati frutunurile impotriva indoiri, a strangularilor, feriti-le de solventi si muchii ascuite. Tineti furtunurile departe de caldura, uei si piese care se rotesc. Inlocui neintarziat un furtun
deteriorat. O conducţă de alimentare defectă poate provoca izbirea in toarte directile a furtunului cu aer comprimat și cauza răniri. Praful sau aschile antretende aerul comprimat pot provoca răniri grave ale ochilor.
Avti grijacbratarile de furtun sa feintotdeauna bine stranse.
Brāṭārile de furtun care nu sunt bine stranse sau care sunt deteriorate pot face ca aerul sā scape necontrolat.
Siguranta personelor
Fiti atenti, aveti grijda de ceea ce faceti si procedati rational atunci cand lucrati cu o scula pneumatica. Nu folosi t scula pneumatica daca sunteti obosit sau va aflatisub influenta drogurilor, a alcoholui sau a medicamentelor. Un moment de neatentie in timpul utilizarii sculei pneumatice poate duce la raniri grave.
Folosi echipament personal de protecije si purati intotdeauna ochelari de protecle. Folosirea echipamentului personal de protectie, ca masca impotrivara prafului, incaltamintea de siguranta asntiderapantà, casca de protectie sau aparatul de protectie auditiva, in functie de tipul si domeniul de utilizezare al sculei pneumatice, reduce riscul ranirilor.
Eviti punerea in functiene involuntar. Asigurati-vca scula pneumatica este oprita, inainte de a oracorda la instalataia de aductie a aerului, de a ridica sau de a o transporte. Daca in timul transportului sculei pneumatice tinei degetul pe intrerupatorul pornit/oprit pau dacra racordati scula pneumaticadea pornitla instalataia de alimentare cu aer,este posibil sa se produca accidente.
Indepartati cheile de reglare inante de a porn scula pneumatica. O cheie de reglare care se afla intr-o componenta a sculei pneumatice care se roteste, poate provoca raniri.
Nu va supraevaluati. Asigurati-va o poziite stabila si pastra-va echilibrul in orice situaie. O poziite stabila si o tinutc corporalaa adecvata va ajuta sa controli mai bine scula pneumatica in situatu neasteptate.
Puratai imbracaminte adecvat. Nu puratai haine largi sau bijuteril. Feriti-va parul, imbracaminteaa sainusile de componentele care se rotesc.Imbracamintea larga, bijuterile sau parul lung pot fi prinse in componentele care se rotesc.
Dacā se pot monta echipamente de aspirare sī colectare a prafului, asiguratī-va cā acestea sunt racordate sī folosite corect. Utilizarea acestor echipamente diminueazā efectele poluārii cu prof.
Nu inspirati direct aerul uzat. Evitati patrunderea aerului uzat in ochi. Aerul uzat eliminat de scula pneumatica poate contine apa, uei, particule de metal si impuritat din compresor. Aceasta poate cauza vatamari ale sanatati.
Manevrare sifolosireata enta a sculelor pnerumatica
Folosi dispositive de prindere sau o menghina pentru a fixa sprijini piesa de lucru. Daca fixati piesa de lucru tinand-o cu mana sau apasand-o de corp, nu vei mai putea manevra scula pneumatica in condi tii de siguranta.
Nu suprasoliciti scula pneumatica. Folosi scula pneumatica adevatapentur lucarea ce ovei executa.Cu scula pneumatica potrivita lucrai mai bine si mai sigur in domeniul de putere specificat.
Nu folositi scula pneumatica dacare intrerupatorul pornit/oprit defect. O sculà pneumatica, care nu mai poate fi pornit sau oprita, este periculoasa sī trebuie reparata.
- Intrurpeṭi alimentarea cu aer, inainte de a efectua reglaje la scula pneumatica, de a schimba accesori Sau de a punejos scula pneumatica. Aceastā masurāpreventiva impiedica pornirea involuntara a sculei pneumatice.
Pästraţi sculele pneumatice nefolosite la loc inaccesibil copilor. Nu permieti sā folosească scula pneumatica persoanelor nefamiliarize cu aceasta sau care nu au citit prezentele instructiuni. Sculele pneumatice sunt periculoase atunci cand sunt folosite de personne neexperimentate.
Intretineti-va c grija scula pneumatica. Controli dacie piesele mobile functioneazimpecabil si nu se blocheaza precum si dacanu exista piese rupte sau deteriorate,care sa afecateze functionare sculei pneumatica. Inainte deutilizarea sculei pneumatice datla reparat piesele deteriorate.Cauza multor accidente consta in intretinerea necoresponzatoare a sculelor pneumatice.
Folosi scula pneumatica, accesorile, dispositivele de lucru etc. conform prezentelior instruktioni. Avei in vedere conditile de lucru si lucrarea care trebuie executata. Intrebunctarea sculei pneumatice in alte scopuri decat cele prevazute poate duce la situati pericu-loase.
Service
Nu permieti repararea sculei dumneavoastr pneumatice decat de catre personal de specialitate corespunzator calificat si numai cu piese de schimb originale. Astfel veti avea garantia ca este men-tinutsa siguranta sculei pneumatice.
Instruetiuni privind siguranta si protectia muncii pentru pistoale pneumatice pentru cuie si capse
Plecati intotdeauna de la premisa cscula pneumatica contine elemente de fixare. Manevrarea neatenta a sculei pneumatice poate duce la impuscarea neasteptata a elementelor de fixare si va poate rani.
Tineni astfel scula pneumatica in timpul lucrului, incat sa nu va fie ranit capul Sau corpul in caz de recul provocat de un deranjament la reteaua de alimentare cu energia electrica sau de un impact cu portiunile dure ale piesei de lucru.
Nu indrepta scula puneumatica asupra dumneavoastrisiva sau asupra alter persone din apropiere. Printr-o declansare
involutarā, pot fi impuscate elemente de fixare, ceea ce poate duce la raniri.
Nu actionati scula pneumatica inante ca aceastá sá fie asezataferm pe piesa de lucu. In cazu in care scula pneumatica nu mai este incontact cu piesa de lucru, elementul de fixare poate ricoşa inapoi inurma impactului din locul de fixare si suprasolicita scula pneumatica.
Nu lucrati atunci candi vafi pe scari sau schele, in cazul in care este setat sistemul de tragere „Tragere prin contact". Mai alens nu trebuie sa va mutati dintr-un punct de lucru in altul, urcandu-va pe schele, scari sau
constructi asemnatoare scarilor ca de ex. sipcile de acoperis, pentru a sigila laxi mici si mari, sau pentru a fixa inchizatoare de siguranta pentru transport de ex. pe vehicule si vagoane. La acest system de tragere, de ficare data cand azezati din gresealpe positie scula pneumatica iar piedica de siguranta este apasata, va fi impuscat un element de fixare. Aceasta poate provoca raniri.
Tineti seama de conditiile existente in sectorul del lucru. Elementele de fixare pot strapunge eventual piesele de lucru subti si sau pot ricoa de pe piesele de lucru atunci cand lucrati in colturi si pe muchiile acestora, provocand astfel ranirea personelor.
Intrupej alimentarea cu aer in cazul in care elementul de fixare este blocat in interiorul sculei pneumatica. Daca scula pneumaticaeste racordata, in momentul indepartari unui element de fixare blocat, ea poate fi actionata in mod involuntar.
Fiti precauti atunci candi indepartati un element de fixare blocat. Este posibil ca systemul sa fie armat iar elementul de fixare va fi expulzat cu putere in tim pe incercati sa indepartati blocajul.
Nu folositi această sculă pneumatică pentru fixarea conductorilor electrici. Nu ese adecvată pentru instalarea conductorilor electrici, poate deterioria izolată cablurilor electriceși cauza astfel electrocutareși pericol de incendiu.
Nu folosi in niciun caz oxigen sau gaze combustibile ca sursa de energia pentru scula pneumatica. Gazele combustibile sunt periculoase pot provovaexplozia sculei pneumatice.
- Folosiţi detectoare adevate pentru a depista conductoriși conducţe de alimentare ascunse sau adresati-va in acest scop regiei locale furnizzoare de utilitatei. Atingerea conductororle electrici poate duce la incendiu si electrocutare. Deteriorarea unei conducţe de gaz poate duce la explozie. Străpungerea unei conducţe de apă provoacă pagube materiaie.
Scula pneumatica poate fi racordata numai la conducte la care presiunea maxima admisa a sculei pneumatice nu poate fi depasita cu mai mult de 10% ; in cazul unor presiuni mai inalte, in conducta de aer trebuie montat un ventil de reglare a presiunii (reductor de presiune) conectat in aval. O presiune prea mare cauzeaza o fonctionare anormala sau ruperea sculei pneumatice, ceea ce poate duce la raniri.
Descrierea produsului si a formantelor
Citi toate indicatiile de averizare si instructiunile. Nerespectarea indicatiilor de averizare si a instructiunilor poate provoca electrocutare, incendii si/sau raniri grave.
Utilizare conform destinatiei
Scula pnerumatica este destnata lucrarilor de imbinare a tigeler de acoperis, cofrajerol, si asterellilaratla confectionarea elementelor de
150
Romana
perete/tavan, fatadelor de lemn, paletilor, gardurilor de lemn, peretilor fonoabsorbanti si Iazilor.
Este permisa numai folosirea elementelor de fixare (cuie, capse etc.) specificat in tabelul „Date tehnice".
Elemente componente
Numerotarea componentelior illustrate se refera la redarea sculei pneumatice de la pagina grafica.
1 lesire aer
2 Maner
3 Racord aer
4 Inchizatoare magazie
5 Tragaci pentru lucrul cu trabere unica
6 Magazie
7 Capac magazie
8 Tragaci pentru lucrul cu trabere prin contact
9 Gura de iesire
10 Piedica de siguranta
11 Rozeta de reglaientoajustarealaimitatorulidereglaadancimii
12 Cuplaj automat cu inchidere rapida
13 Furtun de alimentare cu aer
14 Garnitura inelara cauciuc
15 Stift de siguranta
16 Parghie de declanare
17 Arc declanatior
18 Bolt de declanare
19 Ax magazie
20 Rolá cuie*
21 Canal de tragere
| Pistol pneumatic pentru cuie GCN 45-15 | |
| Professional | |
| Număr de identificare | 3 601 D91 C.. |
| Fortă de percuție | |
| la 6,3 bari (91 psi) | Nm 37,3 |
| Sistema de tragere | |
| - Tragere unică cu blocaj de siguranta (tir secventaional) | |
| - Tragere prin contact | |
| Element de fixare | |
| - Tip | Rolă cuie |
| Cuie cu cap plat pentru carton asfaltat | |
| - Lungime | mm |
| - Diameter | mm |
| Unghi magazie | °15 |
| Capacitate maximă magazie | |
Pistol pneumatic pentru cuie GCN 45-15
Professional
| Ulei de motor | ||
| SAE 10, SAE 20 | ml | 0,25-0,5 |
| Volum interior | ml 362 | |
| Presiune nomină | bari 5-8 | |
| Filet racord | " | 3/8 |
| Furtun alimentare aer | ||
| - Presiune maximă de lucru la 20 °C | bari | 10 |
| - Lârgime interioarã furtun | " | 3/8 |
| - Lungime maximã furtun | m | 30 |
| Consum aer pentru o operție de tragere | ||
| la 6,8 bari (100 psi) | l | 1,3 |
| Dimensiuni | ||
| - Inăltime | mm | 267 |
| - Lâtime | mm | 133 |
| - Lungime | mm | 270 |
| Greutate conform EPTA-Procedure | ||
| 01/2003 | kg | 2,5 |
Informatie privind zgomotul/vibrantiile
Valorile masurate pentru zgomot au fost determinate conform EN 12549. Nivelul de zgomot evaluat A al sculei pneumatice este in mod normal de: nivel presiune sonora 92 dB(A); nivel putere sonora 105 dB(A). Incertitudine K=2 dB.
Declaram pe proprie raspundere ca, produsul descris la paragraful „Date tehnice" corespunde urmatoarelors standarde si documente normative: EN 792 conform prevederilor Directivei 2006/42/CE.
Documentatie tehnica la.
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Asiguratviä presiunea instalatiéneu ne estemai mare decat presiuneanominalá maxima admisá asculei pneumatice.Reglatmi iintai presiunea aerului la valoarea inferioara a presiunii nominale recomandate (vezi "Date tehnice").
In caz de dubiu, cu scula pneumatica pornita, verificati cu un manometrupresiunea la admisia aerului.
Pentru a obti ne putere maxa trebuie respectate valorile specifie pentru furtunul de alimentare cu aer 13 (fiel de racordare, presiune
maxima de lucru, largaime interioara furtun, lungime maxima furtun; vezi "Date tehnice").
Aerul comprimat nu trebuie sà continuala corpuri straine sà nu fie umed pentru a proteja scula pneumatica impotrivà deteriorarilor, murdaririi si formarii de rugina.
Toate armaturile, conductele de legatura s fiturunurile trebuie sa fie calibrate corespunzator presiuni si debitului de aer necessar.
Evita strangulare conductelore alimentare, de exemplu prin strivire, indoire sau smulgere!
Racordarea sculei pneumatice la instalata de alimentare cu aer (vezi figura A)
-Golit magazia 6.
(veziji,Golirea magaziei",pageia152)
In cursul paśilor de lucru urmátori exista riscul s fié impuscat un element de fixare, in cazul in care, in urma unor lucrāri de reparati si intretinere sau transport, componentele interioare ale sculei pneumatice nu se mai afla in posizia initiala.
- Conectaţi racordul de aer 3 cu un furtun de aductie a aerului 13, echipat cu un cuplaj cu inchidere rapida 12.
- Verificati buna funzioneare a sculei pneumatice, sprijinind-o ferm cu gura de tragere 9 pe o bucata de lemn sau material lemnos si executati una pana la doua trageri.
Schimbarea tragaciului (vezi figurile B1-B2)
Intrerupeti alimentarea cu aer Inainte de a executa reglaje, a schimba accesori Sau de a pune la o parte
scula pneumatica. Aceastma masura preventiva impiedica pornerea involuntartaa sculei pneumatice.
Scula pneumatica poate fi utilizata cu doua sisteme diferite de tragere. Dumneavoastralegeiti sistemul de tragere dorit in momentul in care montati tragaciul potrivit pentru acesta.
Simbol Tragaci Sistem de tragere
| Trăgaci 5 (cenușiu) | Tragere unica cu blocaj de siguranta (tir secventațial) |
| Trăgaci 8 (roșu) Tragere prin contact | |
Demontarea tragaciului
Scoateigi garnitura inelara din cauciuc 14 de pe siftul de siguranta 15.
- Trageti stiftul de siguranta 15 afara din carcasa.
- Trageti spre spate tragaciul si scoateti-l afara din carcasa.
Montarea tragaciului
- Selectati tragaciul potrivit pentruystemul dorit de tragere.
Indicatie: La montarea tragaciulii cenusi 5 aveti grija ca parghia de declansare 16 sa se afle in positia corecta (vezi figura B2).
- Impingeti tragaciul in carcasa.
Asigurat-vacarculdeclansator17inconjoara boltuldedeclansare18 siapaaseparghia dedeclansare16.
Aliniati gaurile de montaj ale tragaciului cu cele ale carcasei si impingeti stiftul de siguranta 15 prin aceste gauri.
Impingeti garnitura inelara din cauciuc 14 in canelura siftului de siguranta 15.
Alimentarea magaziei (vezi figurile C1-C3)
Intrerupeti alimentarea cu aer inainte de a executa reglaje, a schimba accesorii sae da pune la o parte scula pneumatica. Aceastma masura preventiva impiedica pornerea involuntartaa sclei pneumatice.
Folosiţ numai accesori originale Bosch (vezi „Date tehnice").
Componente de precizie ale sculei pneumatice ca magazia, gura de iesire si canalul de tragere sunt adaptate la capsele, cuiele si stifturile de la Bosch. Alti producatori folosesc alte calitate si dimensionali de oel. Intrebunitarea unor elemente de fixare neautorizate poaite deteriorascula pneumatica si cauza raniri.
Tinei astfel scula pneumatica in timpul alimentarii magaziei, incat gura de iesire 9 sa nu fie indreptata spre corporum dumneavoastri nici spre alte persone.
- In caz de necessitate curatai si lubriati canalul de tratere 21 si asigurati-va ca magazia 6 nu este murdar.
- Apasati Inchizatoarea magaziei 4.si deschideti capacul magaziei 7.
Axul magaziei 19 trebuie reglat in functie de lungimea cuielor, astel incat cuiele sa fie rostogolite fara frecare, inante, in gura de tragere.
Tragei n sus axul magaziei 19 s roti-i I panai se fixeaza in poziia dorita.
| lungime cuie | 19 mm - 32 mm | 32 mm - 44 mm |
| inscriptie magazie | 3/4 - 1 1/4 | 1 1/4 - 1 3/4 |
| positie ax magazie | sus jos | |
| directie de rotatie | în sensul miçârii acelor de ceasornic | în sens contrar miçârii acelor de ceasornic |
Treceti rola de cuie 20 peste axul magaziei 19.
Derulati sufficiente multe cuie, astfel incat primul cui sa fie pus in canalul de tragere 21 iar cel de-al doilea in carligul de alimentare 22. Asezati capetele cuielor in canalul de ghidare 23.
- Inchideti capacul magaziei 7 pânà cánd inchizatoarea magaziei 4 se inclicheteaza.
Avei grijca sarma infasurata pe care sunt fixate cuiele roluite, sa nu se deterioreze sa sa se deforme la introducerea cuielor in magazie. Din cauza detiorarii sarmei infasurate sa macdacra rola de cuie este introdusagreit, capacul magazieis- ar putea sa nu se mai incidac corect. Aceasta poate provoca un deranjamento functional al sculei pneumatica.
Functionare
Sistema de tratere
Scula pneumatica poate fiutilizata cu doua sisteme de tragere diferite:
- Tragere unica cu blocaj de siguranta (tir secventiial)
La acest系統 de tragere mai intai trebuie sa sprijine ferm pe piesa de lucru piedica de siguranta 10. In aceste conditi un element de fixare va fi tras numai in momentul apasarii tragaciului.
Dupacceaa nu vor mai putea fi efectuate alte trageri decat dacra tragaciul si piedica de siguranta au fost in prealabil readuse in pozita initiaIa.
- Tragere prin contact
La acest systemd de tragere trebuie mai intai apasat tragaciul. In acest caz va fi tras un element de fixare numai atunci cand, tragaciul fiind apasat, piedica de siguranta 10 se sprijina ferm pe piesa de lucru. Prin aceasta se atinge o viteza de lucru mai mare.
Dumneavoastră alegeti sistemul de tragere dorit in momentul in care montati trăgaciul potrivit pentru acesta. (vezi „Schimbarea trăgaciului“, pagina 151)
Punere in functiune
Intrerupei alimentarea cu aer inainte de a executa reglaje, a schimba accesori sa de a pune la o parte scula pneumatica. Aceastamasurapreventiva impiedica pornerea involuntartaa scule pneumatice.
Lucrul cu systemdul de tragere unica (vezi figura D)
- Montatrigaciul cenusi 5. (vezi, Schimbarea tragaciului", pagina 151)
- Sprijiniti ferm gura de tragere 9 pe piesa de lucru, pana cand piedica de siguranta 10 va fi complet impinsa inaantru.
- Apasati apoi scurt tragaciul 5 si eliberati-l. In urma acstei manevre va avea loc tragerea unui element de fixare.
Lasati scula pneumatica sa ricoanse inapoi de pe piesa de lucru.
Pentru o alta operatie de tragere ridae scula pneumatca complet de pe piesa de lucru si sprijiniti-din nou ferm in locul urmator dorit pentru fixare.
Lucrul cu systemdul de tragere prin contact (vezi figura E)
- Montatrigaciul rosu 8. (vezi, Schimbarea tragaciului", pagina 151)
- Apasati tragaciul 8 sitineti-l apasat.
- Sprijiniti ferm gura de tragere 9 pe piesa de lucru, pana cand piedica de siguranta 10 va fi complet impinsa inauntru.
In urma acstei manevre va avea loc tragerea unui element de fixare.
- Lasa scula pneumatica sà ricoseze inapoi de pe piesa de lucru.
- Pentru o alta operatie de tragere ridicati scula pneumatca complet de pe piesa de lucru si sprijiniti-o din nou ferm in locul urmator dorit pentru fixare.
- Deplasati uniform scula pneumatica deasupra piesei de lucru ridicando si reasezand-o pe aceasta.
De ficare data cand asezati scula pneumatica pe piesa de lucru si apasati piedica de siguranta, va avea loc tragerea unui cui.
- Imediat ce a fost inserat numarul dorit de cuie, eliberati din nou tragaciul 8.
Instructiuni delucru
Intrerupei alimentarea cu aer inainte de a executa reglaje, a schimba accesorii sau de a pune la o parte scula pneumatica. Aceastamasurapreventiva impiedica pornerea involuntartaa sclei pneumatice.
Inainte de aincepe lucrul verificatu buna functiOnare a dispositivelor de siguranta si de tragere cat si fixarea surubruilor si piuilitel.
Intrurerpi imediat alimentarea cu aer a unei scule pneumatice defece sau care nu fonctioneazao corespunzator si contacta un centru de asistenta tehnica post-vanzari autorizat Bosch.
Nu executati modificari si manipulari nereglementare la scula pneumatica. Nu demontati si nu blocati componente ale sculei pneumatice, ca de ex. piedica de siguranta.
Nu efectuati „reparati di urgenta" cu migliorace nepotrivite. Scula pneumatica trebuie intretinutà regulat.si in mod competent (vezi „intretinere si curatare", pagina 153).
Evitiutilizarea neadecvatasi deteriorareasculeipneumatice,de ex. prin:
-forjare sigravare,
- masuri de transformare neAutorizate de catre producador,
- folosirea unor sabloane confectionate dintr-un material dur, de ex. otel,
-caderea sau impingerea sculei pneumatice pe podea,
-utilizare in loc de ciocan,
-exercitarea forei de orice fel asupra acesteia.
Verificati ce se afla sub sau in spatele piesei de lucru. Nu tragei cuie in pereti, plafoane Sau podele, dacn in spatele sau sub acestea stationeazapersone.Cuiele pot strapunge piesa de lucru si rani pe cineva.
Nu trageti cuie in locurile in care sunt deja inserate alte cuie. Cuiele s-ar putea deforma sau bloca iar scula pneumatica s-ar putea misca necontrolat.
Daca scula pneumatica este folosita in condiţii de temperatura ambienta scazută, primele cuie vor fi trase mai incet decâtin mod obisnuit. Dupa ce scula pneumatica s-a incalzit in timpul lucrului,acea va putea lucra din nou la viteza normală.
Evitati tragerile in gol, pentru a limita uzura poansonului percutor.
In timpul pauzelor mai lungi sau dupa terminarela lucrului deconnectati scula punematica de la alimentarea cu aer si goliti pe cat posibil magazia de cuie.
Golirea magaziei
- Apasati inchizatoarea magaziei 4.si deschideti capacul magaziei 7.
-Extragetiroladecuie20. - Inchideti capacul magaziei 7 pàà cänd inchizatoarea magaziei 4 se
- inclicheteaza.
Ajustarea limitatorului de regla a adancimii (vezi figura F)
Adancimea de inserare a cuielor poate fi ajustata cu rozeta de reglare 11.
-Goliti magazia 6. (vezi .Golirea magaziei", pagina 152)
-Cuiele sunt infipte prea adanc:
Pentru a reduce adancimea de inserare, rotiti rozeta de reglare 11 in sens contrar miscarii acelor de ceasornic. Sau
Cuiele nu sunt infipte sufficiente adanc:
Pentru a mari adancimea de inserare, rotiti rozeta de reglare 11 in sensul miscarii acelor de ceasornic.
-Alimentati din nou magazia. (vezi „Alimentarea magaziei“, paging 151)
- Testaù noua adàncimea de insereae efectuand o tragere de proba pe un esantion.
Repetati, dacá este cazul, pasii de lucru.
Indepartareablocajelor (vezifiguraG)
Unele cuie se pot bloca in canalul de tragere. Daca acest lucrul se intamplai mai des, contacta un centru de asistenta tehnica post-vanzari autorizat Bosch.
-Goliti magazia 6. (vezi, Golirea magaziei", pagina 152)
- Indepartati cuiul blocat. Daca este necessitiesar, folositi un cleste in acest scop.
- Dacā percutorul 24 a iṣṭe it de pe poziṭie, impingeti-l din nou in piston utilizand o sūrubelniṭa gresata sau un alt obiect gresat, adecvat.
Gresati canalul de tragere cu 2 -3 picaturideuleidemotor (SAE 10 sau SAE 20).
-Alimentati din nou magazia. (vezi ,Alimentarea magaziei, pagina 151)
Indicatie: Daca, dupa indepartarea blocajului, percutorul nu revine inapo in posita initiala, contacta un centru de asistenta tehnica postvanzari autorizat Bosch.
Romana | 153
Reglareaddistantierului（vezifiguraH)
Cu ajutorul distantierului 25 puteti mentine aceeaşi distanță, de exemplu la fixarea sindriclei pe acoperis.
Distantierul are puncte de fixare la o distanla de 7 mm intre ele:
- distanta minimă regilabila pana la gura de tragere: 12 cm,
- distanţa maximă regilabila până l gura de tragere: 21 cm.
- Apasati tasta 26 si deplasati distantierul 25 pana cand va fi reglata distanta dorita.
Transport Şi deposizare
In vederea tranportului, deconnectati scula puneumatica de la alimentarea cu aer, in special dacafolosi scari sau va deplasati intr-o positie corporalala neobisnuita.
Transporta scula pneumatica la locul de lucru numai tinand-o de manerul 2 si fara ca tratacui s fiie actionat.
Inainte de a deposita scula pneumatica intrerupeti intotdeauna alimentarea acosteia cu aer si deposizati-o intr-un loc uscat, cald.
Dacà nu vèti folosi scula pneumatica un timp mai indelugat, gresati componentele din otel cu un strat fin de ulei. Aceasta va impiedica formarea ruginii.
Intretinere si service
Intretinere sicutarare
Intrerupeti alimentarea cu aer inainte de a executa reglaje, a schimba accesorii sau de a pune la o parte scula pneumatica. Aceastma masura preventiva impiedica pornerea involuntartaa scalei pneumatice.
Daca, in ciuda procedeler de fabricatie si control riguroase scula pneumatica are totusi o pana, repararea acesteia se va executa de catre un centru autorizat detenta post-vanzari pentru scule electrice Bosch.
In caz de reclamati s comenzi de piese de schimb va rugam sa indicati neaparat numarul de identificare format din 10 cife de pe placuta indicatorato a tiupului sculei pneumatice.
Nu permieti efectuarea lucrarilor de intretnere si reparati decat de catre personal de specialitate corespunzator calificat. Astfel veti avea garantia mentineri sigurantei in expoatare a scelei pneumatice.
Un centru de service si asistenta post-vanzari autorizat Bosch poate executa aceste lucrari rapid si fiabil.
Lubrifierea sculeipneumatice (vezi figuraI)
Dacă scula pneumatica nu este racordata la o unitate de intreşinere, aceasta trebuie lubrifiata la intervale regulate de temp:
-
In cazul utilzarii in conditiu usoare de lucru 1x pe zi.
-
In cazul utilizarii in conditi gele de lucru 2x pe zi.
Turnati 2-3 picaturi de lubricant in racordul de aer 3. Nu intrebuinta prea mult lubricant pentru ca alfel acesta va curge in scula pneumatica si va fi apoi evacuat prin orificiul de iesire a aerului 1.
Nu intreuunnta dcat lubrifianti recomandati de Bosch.
- Ulei mineral pentru motor SAE 10 (pentru utilizare in conditi de temperatura ambienta foarte scazut)
-Ulei mineral pentru motor SAE 20
La montarea cartonului asfaltat, pe scula pneumatica se poate depune gudron.
Pentru curatare folositi un solvent greu inflamabil si curatati piedica de siguranta si gura de tragere cu o laveta curata.
Curatati magazia 6. Indepartati achéile de plastic sau lemn care se pot acumula in magazie in cursul lucrului.
Curata scula pneumatica cu aer comprimat, la intervale regulate detimp.
| Măsură Justificare Executie | ||
| Golirea zilnică a filtrului de gaze uzate. | Impiedică acumularea de murdărieși umezeală in scula pneumatică. | - Deschideți supapa de evacuire. |
| Menteintrerea ungătorului intotdeana în stare plină. | Asigură lubrizierea sculei pneumatice. | - Umareți ungpătorul cu lubirifianții recomandăți.(vezi „Lubrizierea sculei pneumatice", pagina 153) |
| Curățăti magazia 6și cârligul de alimentare 22. | Impiedică blocarea cuielor. | - Suflăți zilnic cu aer comprimat mecanismul magaziei/cârligul de alimentare. |
| Asigurarea functionarii corespunțătoare a piedicii de siguranta 10. | Contribuie la securitatea munciiși la utilizes area efficiență a sculei pneumatice. | - Suflăți zilnic mecanismul piedicii de sigurantață cu aer comprimat. |
| Lubriferera sculei pneumatice. | Reduce uzura sculei pneumatice. | - Turnăți 2-3 picături de lubrifianti in racordul de aer 3.(vezi „Lubrizierea sculei pneumatice", pagina 153) |
| Golirea compresorului. | Impiedică acumularea de murdărieși umezeală in scula pneumatică. | - Deschieti supapa de evacuire a rezervorului compresorului. |
Remedierea deranjamentelor
| Problēma Caužā Remediere | ||
| Scuă pneumatica este pregățătă de funçionare dar nu are loc tragerea cuielor. | Un cuì este blocat i n cananalul de tragere. | - Indepãratai blocajul. (vezi „Indepãrarea blocajel“, paglia 152) |
| Este blocata alimentarea cuielor. | - Curățași și, dacă este necesar, lubrifiței cârligul de alimentare 22 și asigurătă-vă cà magazia 6 nu este murdară. | |
| Arcul cârligului de alimentare 22 este prea slab sau este defect. | - Contactați un centru de asistență tehnică post-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
| Elementeile de fixare folosite nu sunt dinctre celei admise. | - Folositi numai accesori i originale. Este permisă numai folosirea elementelor de fixare (cuie, capse etc.) specificare in tabulul „Date tehnice". | |
| Magazia 6 este goală. | - Alimentați din nou magazia. (vezi „Alimentarea magaziei“, paglia 151) | |
| Cuiele sunt trase prea incet și cu presiune prea mică. | Presiunea nominală a instalataiie de alimentare cu aer este prea mică. | - Mărìț de debitul de alimentare cu aer. Nu trebuie inșă se depășească 8 bari. |
| Percutorul este deteriorat. | - Nu intrebuțntă decăt lubrifianți recomandăti de Bosch. (vezi „Lubrifierea sculei pneumatice“, paglia 153) | |
| Garnitură inelară a pistonului este uzătă sau deteriorată. | - Contactați un centru de asistență tehnică post-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
| Amortizorul este uzat. | - Contactați un centru de asistență tehnică post-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
| Lungimea și diametrul furtunului de alimentare cu aer 13 nu corespund datelor specificate pentru această sculă pneumatică. | - Utilizăț un furtun de aer de dimensiunile corespunțatoare. (vezi „Date tehnice“, paglia 150) | |
| Furtunul de alimentare cu aer 13 este indoit. | - Indreptați indoitura furtunului. | |
| Cuiele sunt inerrate prea adânc. | Presiunea nominală a instalataiie de alimentare cu aer este prea mare. | - Reduceti debitul de alimentare cu aer. Dar debitul nu trebuie să scadă sub 5 bari. |
| Limitatorul de reglare a adâncimii este ajustat pentru o poziție prea joșă. | - Ajustați limitatorul de reglare a adâncimii la adâncimea dorità. (ezi „Ajustarea limitatorului de reglare a adâncimii“, paglia 152) | |
| Amortizorul este uzat. | - Contactați un centru de asistență tehnică post-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
| Cuiele sunt inerrate insufficient de adânc. | Presiunea nominală a instalataiie de alimentare cu aer este prea mică. | - Mărìț de debitul de alimentare cu aer. Nu trebuie inșă s se depășească 8 bari. |
| Limitatorul de reglare a adâncimii este ajustat prea sus. | - Ajustați limitatorul de reglare a adâncimii la adâncimea dorità. (ezi „Ajustarea limitatorului de reglare a adâncimii“, paglia 152) | |
| Lungimea și diametrul furtunului de alimentare cu aer 13 nu corespund datelor specificate pentru această sculă pneumatică. | - Utilizăț un furtun de aer de dimensiunile corespunțatoare. (vezi „Date tehnice“, paglia 150) | |
| Furtunul de alimentare cu aer 12 este indoit. | - Indreptați indoitura furtunului. | |
| Scuă pneumatica sare cuie Sau are o viteză de avans prea ridicată. | Elementele de fixare folosite nu sunt dinctre celei admise. | - Folositi numai accesori i originale. Este permisă numai folosirea elementelor de fixare (cuie, capse etc.) specificare in tabulul „Date tehnice". |
| Magazia 6 nu lucrează corect. | - Curățași și, dacă este necesar, lubrifiței cârligul de alimentare 22 și asigurătă-vă cà magazia 6 nu este murdară. | |
| Arcul cârligului de alimentare 22 este prea slab sau este defect. | - Contactați un centru de asistență tehnicăpost-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
| Garnitură inelară a pistonului este uzătă sau deteriorată. | - Contactați un centru de asistență tehnicăpost-vânzări autorizat Bosch. Cereti s vi se schimbe componenta defectă. | |
БларскN 155
Problema Cauza Remdiere
| Cuiele se blochează frecvent in canalul de tragere. | Elementele de fixare folosite nu sunt+dentre cele admise. | - Folosiți numai accesori originale. Este permisă numai folosirea elementelor de fixare (cuie, capse etc.) specificare in tabelul „Date tehnice". |
| - Contactați un centru de asistentă tehnică post-vânzări autorizat Bosch. | ||
| Cuiele trase sunt indoite. | Percutorul este deteriorat. | - Contactați un centru de asistentă tehnică post-vânzări autorizat Bosch. Cereți să se schimbe componenta defectă. |
| Contrar lucrului cu o viteză normală, dacă se lucrează cu o viteză ridicata, cuiele nu sunt inserate sufficiente adânc. | Diametrul interior al furtunului de alimentare cu aer este prea mic. | - Utilizatiș un furtun de aer de dimensiunile corespunțătoare. (vezi „Date tehnice", pagina 150) |
| Compresorul nu este apt pentru o viteze de lucru mari. | - Folosiți un compresor dimensionat corespunțător numărului de scule pneumatice racordateși vitezei de lucru. |
Accesorii
Vä puteti informa cu privire la programul complet de acosori i pe internet, accesànd www.bosch-pt.com sau la distribuitorul dumneavoastrā autorizat.
Serviciu de asistență tehnica post-vanzariși consulţanța clienti
Serviciul nostru de asistentă tehnica post-vanzari raspunde intrebárilor dumneavoastră privind intreținereași repararea produsului dumneavoastră CATs privitor la piesele de schimb. Desene descompuse ale ansamblerol CATs informati privind piesele de schimb gasișla:
www.bosch-pt.com
Echipa de consultanta clienti Bosch raspunde cu placere la intrebarile privind cumparaarea,utilizarea sigrglarea produseler si accesoriior lor.
Romania
Robert Bosch SRL
Dacă scula dumneavoastră pneumatică nu mai este in stare de fonctionare, va rugam sa o directionati câtre o statie de reciclare sa o predati unei unităti de distribuție, de ex. unui centru de serviceși asistența post-vânzări autorizat Bosch.
Subrezerva modificarilor.
