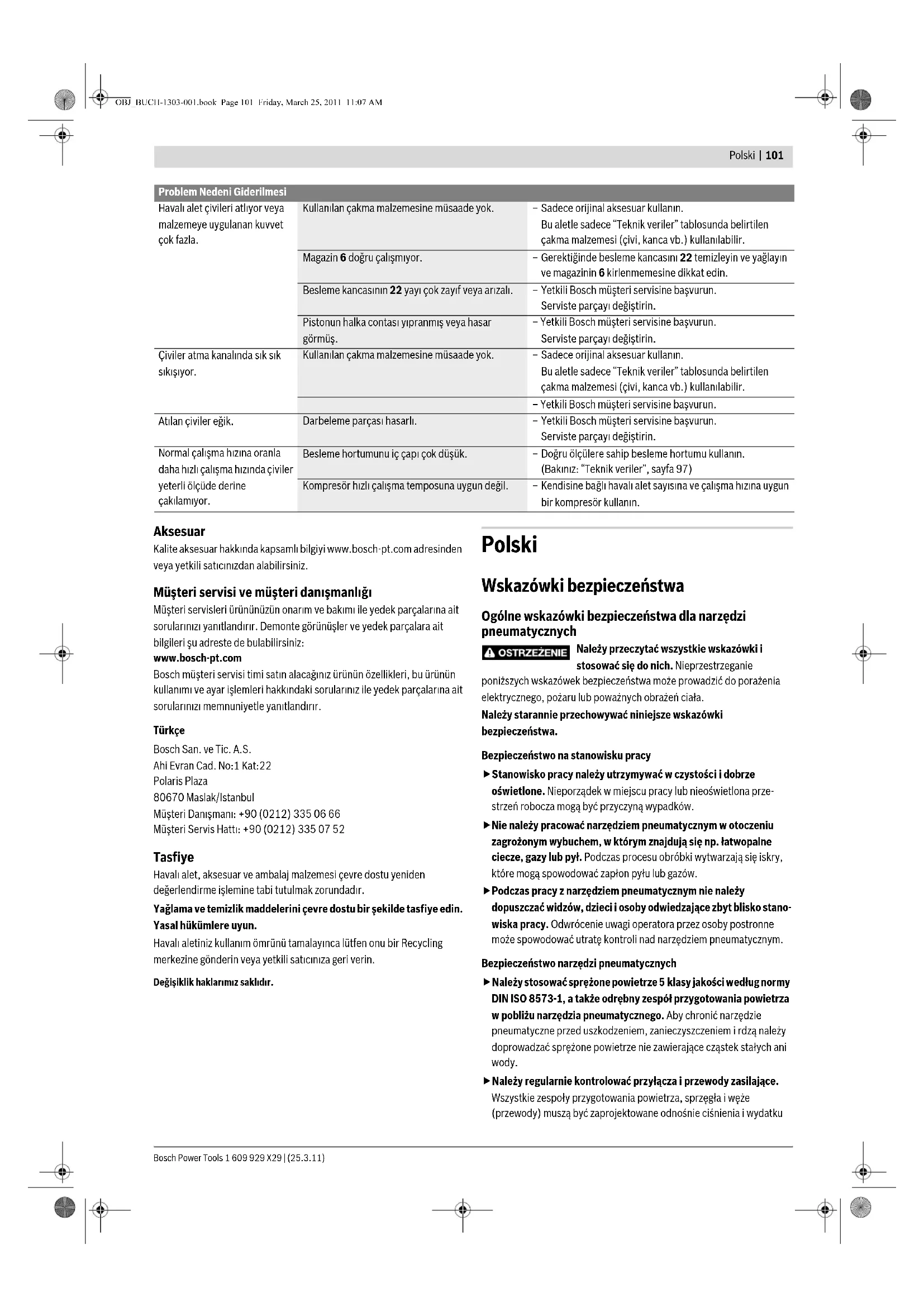

maski przeciwpyłowej, obuwia o podeszwach przeciwpoślizgowych, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania narzędzia pneumatycznego) – zmniejsza ryzyko obrażeń ciała. fNależy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem do zasilania sprężonym powietrzem, a także przed podniesieniem lub przeniesieniem narzędzia pneumatycznego, należy się upewnić, że jest ono wyłączone. Trzymanie palca na włączniku/wyłączniku podczas przenoszenia narzędzia pneu- matycznego lub podłączenie do zasilania sprężonym powietrzem włączonego narzędzia, może stać się przyczyną wypadków. fPrzed włączeniem narzędzia pneumatycznego, należy usunąć narzędzia nastawcze. Narzędzie nastawcze, znajdujące się w rucho- mych częściach urządzenia mogą spowodować obrażenia ciała. fNie należy przeceniać swoich możliwości. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Stabilna i dogodna pozycja przy pracy umożliwia lepszą kontrolę narzędzia pneumatycznego w nieprzewidzianych sytuacjach. fNależy nosić odpowiednio dostosowane ubranie. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. fJeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i prawidłowo używane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. fNie wdychać powietrza wylotowego. Chronić oczy przed powietrzem wylotowym. Powietrze wylotowe narzędzia pneumatycz- nego może zawierać wodę, olej cząstki metalu i zanieczyszczenia, pochodzące ze sprężarki. Mogą one spowodować trwały uszczerbek na zdrowiu. Prawidłowa obsługa i eksploatacja urządzeń pneumatycznych fNależy zawsze używać imadła lub ścisków stolarskich do przytrzymania lub podparcia obrabianego przedmiotu. Przytrzymy- wanie elementu obrabianego ręką lub przyciskanie go do siebie unie- możliwia bezpieczne prowadzenie narzędzia pneumatycznego. fNie należy przeciążać urządzenia. Do pracy należy użyć narzędzie pneumatyczne, które jest do danej czynności przewidziane. Praca odpowiednio dobranym narzędziem pneumatycznym jest w danym zakresie wydajności efektywniejsza i bezpieczniejsza. fNie należy używać narzędzia pneumatycznego, którego włącznik/wyłącznik jest uszkodzony. Narzędzie pneumatyczne, któ- rego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. fPrzed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odciąć dopływ sprężonego powietrza. Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. fNieużywane narzędzia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać na- rzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby narzędzia pneumatyczne są niebezpieczne. fKonieczna jest należyta konserwacja narzędzia pneumatycznego. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie blokują, czy żadna z części nie jest pęknięta lub uszko- dzona w taki sposób, który miałby wpływ na prawidłowe działanie narzędzia pneumatycznego. Uszkodzone części należy przed użyciem narzędzia pneumatycznego oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi pneumatycznych. fNarzędzie pneumatyczne, osprzęt, narzędzia robocze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przezna- czeniem użycie narzędzia pneumatycznego może doprowadzić do niebezpiecznych sytuacji. Serwis fNaprawę narzędzia pneumatycznego należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo narzędzia pneuma- tycznego zostanie zachowane. Wskazówki dotyczące bezpieczeństwa pracy z pneumatycznymi urządzeniami do wbijania (zszywek, gwoździ itp.) Należy stosować okulary ochronne. fNależy zawsze wychodzić z założenia, że w narzędziu pneumatycznym znajdują się zszywki. Niedbałe obchodzenie się z urządzeniem pneumatycznym może wywołać nieoczekiwany wyrzut zszywek i spowodować poważne obrażenia. fUrządzenie pneumatyczne należy trzymać podczas pracy w taki sposób, aby nie doznać obrażeń głowy i ciała w razie ewentualnego odrzutu spowodowanego zakłóceniami w zasilaniu energią elektryczną lub twardymi miejscami w obrabianym materiale. OBJ_BUCH-1303-001.book Page 102 Friday, March 25, 2011 11:07 AMPolski | 103 Bosch Power Tools 1 609 929 X29 | (25.3.11) fNie wolno kierować urządzenia pneumatycznego w swoim kierunku ani w kierunku innych osób, znajdujących się w pobliżu. Nieoczekiwane uruchomienie urządzenia może wywołać wyrzut zszywki i spowodować poważne obrażenia. fNie wolno włączać urządzenia pneumatycznego zanim nie zostanie ono mocno przystawione do obrabianego materiału. Jeżeli urządzenie pneumatyczne nie ma bezpośredniego kontaktu z obrabianym materiałem, zszywka może odbić się od materiału i spowodować przeciążenie urządzenia pneumatycznego. Nie wolno pracować stojąc na drabinie lub rusztowaniu, jeżeli ustawiony jest tryb samowyzwalania „Działanie (strzały) kontaktowe“. W żadnym wypadku nie wolno przechodzić z miejsca na miejsce po rusztowaniach, schodach, drabinach lub innych tym podobnych konstrukcjach, np. łatowaniach dachu, a także stojąc na rusztowaniach, schodach etc. zamykać paki, skrzynie i klatki, jak również umieszczać zabezpieczenia transportowe np. na pojazdach lub wagonach. W trybie automatycznego wyzwalania zszywek, za każdym razem, gdy urządzenie pneumatyczne zostanie przyłożone do jakiegoś podłoża, a zabezpieczenie wyzwalania jest wciśnięte, nastąpi wyrzut zszywki. Może to spowodować obrażenia. fNależy wziąć pod uwagę warunki panujące na stanowisku pracy. Może zdarzyć się, iż zszywki przebiją cienki materiał lub że się – w przypadku wbijania ich na rogach lub narożnikach – obsuną i spowodują zagrożenie dla osób. Jeżeli zszywka zablokowała się w urządzeniu pneumatycznym, należy odciąć dopływ sprężonego powietrza. W przypadku podłączonego urządzenia pneumatycznego podczas usuwania zablokowanej zszywki może dojść do niezamierzonego uruchomienia. fPodczas usuwania zablokowanej zszywki należy zachować szczególną ostrożność. Podczas próby uwolnienia zablokowanej zszywki może się okazać, że napięty mechanizm wyrzuci zszywkę z dużą siłą. fNie wolno stosować niniejszego urządzenia pneumatycznego do mocowania przewodów elektrycznych. Nie jest ono dostosowane do mocowania instalacji elektrycznych i może uszkodzić izolację przewodów elektrycznych, co z kolei może spowodować porażenie prądem i zagrożenie pożarowe. fNie wolno stosować tlenu ani gazów palnych jako źródła energii urządzenia pneumatycznego. Gazy palne są niebezpieczne i mogą spowodować eksplozję urządzenia pneumatycznego. fNależy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. fUrządzenie pneumatyczne wolno podłączać tylko do przewodów, przy których maksymalnie dopuszczalne ciśnienie urządzenia pneumatycznego może być przekroczone o nie więcej niż 10 %. W przypadku wyższego ciśnienia konieczny jest uprzedni montaż w linii instalacji pneumatycznej zaworu regulacyjnego ciśnienia (zaworu redukcyjnego) wraz z umieszczonym za nim zaworem ograniczającym ciśnienie. Podwyższone ciśnienie powoduje niezgodną z normą pracę lub wręcz uszkodzenie urządzenia pneumatycznego, co może stać się przyczyną obrażeń. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Użytkowanie zgodne z przeznaczeniem Urządzenie pneumatyczne przeznaczone jest do prac połączeniowych podczas prac dekarskich, deskowania i łacenia, a także podczas wykonywania elementów ściennych i dachowych, fasad drewnianych, palet ładunkowych, płotów drewnianych ścian dźwiękoszczelnych i skrzyń. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do rysunku urządzenia pneumatycznego na stronie graficznej. 1 Wylot powietrza 2 Uchwyt 3 Złączka przyłącza powietrza 4 Zamknięcie magazynku 5 Wyzwalacz do wbijania pojedynczego 6 Magazynek 7 Pokrywa magazynka 8 Wyzwalacz do wbijania kontaktowego 9 Wylot 10 Zabezpieczenie (bezpiecznik) wyzwalacza 11 Pokrętło do regulacji ogranicznika głębokości 12 Szybkozłączka 13 Wąż powietrza zasilającego 14 Pierścień gumowy 15 Kołek zabezpieczający 16 Dźwignia spustowa 17 Sprężyna zwalniająca 18 Trzpień wyzwalający 19 Wrzeciono magazynka 20 Rolka z gwoździami* 21 Kanał strzelniczy 22 Hak doprowadzający 23 Rowek prowadzący 24 Stempel 25 Element odległościowy 26 Przycisk do regulacji odległości *Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Gwoździarka pneumatyczna GCN 45-15 Professional Numer katalogowy 3 601 D91 C.. Siła wbijania przy 6,3 bar (91 psi) Nm 37,3 Systemy (tryby) działania – Działanie (strzały) pojedyncze w serii – Działanie (strzały) kontaktowe

OBJ_BUCH-1303-001.book Page 103 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 104 | Polski Informacja na temat hałasu i wibracji Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. Określony wg skali A poziom hałasu emitowanego przez urządzenie pneumatyczne wynosi standardowo: Poziom ciśnienia akustycznego 92 dB(A); poziom mocy akustycznej 105 dB(A). Niepewność pomiaru K=2dB. Należy nosić środki ochrony słuchu! Wartości łączne drgań określono zgodnie z normą EN ISO 20643: Poziom emisji drgań a

, niepewność pomiaru K=1,5 m/s

Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 792 – zgodnie z wymaganiami dyrektyw: 2006/42/WE. Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 25.03.2011 Montaż Podłączenie zasilania powietrzem Należy upewnić się, że ciśnienie instalacji sprężonego powietrza nie jest większe od maksymalnie dopuszczalnego ciśnienia nominalnego urządzenia pneumatycznego. W pierwszej kolejności ustawić ciśnienie powietrza na niższą wartość zalecanego ciśnienia nominalnego (zob. „Dane techniczne“). W razie wątpliwości należy za pomocą manometru skontrolować ciśnienie przy wylocie powietrza, po uprzednim wyłączeniu narzędzia pneumatycznego. Aby osiągnąć maksymalną wydajność urządzenia należy kierować się podanymi wartościami węża powietrza zasilającego 13 (gwint przyłączeniowy, maksymalne ciśnienie robocze, wewnętrzna węża, maksymalna długość węża; zob. „Dane techniczne“). Aby chronić urządzenie przed uszkodzeniem, zanieczyszczeniami i tworzeniem się rdzy należy doprowadzać sprężone powietrze nie zanie- czyszczone ciałami obcymi i wolne od wilgoci. Wszystkie przewody, złączki i węże muszą być odpowiednio przystosowane do ciśnienia i do wydatku powietrza. Należy unikać zwężenia przewodów zasilających, np. przez zgniecenie, załamanie lub rozciąganie! Podłączenie zasilania powietrzem do narzędzia pneumatycznego (zob.rys.A) – Opróżnić magazynek 6. (zob. „Opróżnianie magazynka“, str. 106) Podczas następnych etapów pracy może dojść do wyrzutu elementu mocującego (wbijanego), w przypadku, gdy – z przyczyn takich jak czynności konserwacyjne lub naprawcze, jak również transport – wewnętrzne elementy urządzenia pneumatycznego nie znajdują się w pozycji wyjściowej. – Połączyć złączkę 3 z wężem 13, zaopatrzonym w szybkozłączkę 12. – Skontrolować funkcjonowanie urządzenia pneumatycznego przez przyłożenie wylotu 9 do niepotrzebnego kawałka drewna lub do innego drewnianego elementu ii oddać jeden lub dwa strzały. Wymiana wyzwalacza (zob. rys. B1–B2) Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Urządzenie pneumatyczne działa w dwóch trybach wyzwalania. Tryb wyzwalania wybiera się poprzez zamontowanie odpowiedniego wyzwalacza. Wyjmowanie wyzwalacza – Zdjąć gumową uszczelkę 14 z kołka zabezpieczającego 15. – Wyjąć kołek zabezpieczający 15 z obudowy. – Wyjąć wyzwalacz z obudowy, pociągając go do tyłu i ku dołowi. Element mocujący (wbijany) – Typ – Długość – Średnica

Rolka z gwoździami Gwoździe papowe 19–45

Kąt magazynka ° 15 maks. pojemność magazynka

Olej silnikowy SAE 10, SAE 20 ml 0,25–0,5 Pojemność wewn. ml 362 Ciśnienie nominalne bar 5–8 Gwint przyłączeniowy "3/8 Wąż powietrza zasilającego – maks. ciśnienie robocze przy 20 °C – Średnica węża – maks. długość węża bar

Zużycie powietrza na jedno gwoździowanie przy 6,8 bar (100 psi) l1,3 Wymiary – Wysokość – Szerokość – Długość

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 2,5 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Gwoździarka pneumatyczna GCN 45-15 Professional Symbol Wyzwalacz Tryb automatycznego wyzwalania zszywek/gwoździ Wyzwalacz 5 (szary) Działanie (strzały) pojedyncze w serii Wyzwalacz 8 (czerwony) Działanie (strzały) kontaktowe OBJ_BUCH-1303-001.book Page 104 Friday, March 25, 2011 11:07 AMPolski | 105 Bosch Power Tools 1 609 929 X29 | (25.3.11) Montaż wyzwalacza – Wybrać wyzwalacz dostosowany do pożądanego trybu wyzwalania. Wskazówka: Podczas montażu szarego wyzwalacza 5 należy uważać, aby dźwignia spustowa 16 znajdowała się we właściwej pozycji (zob. rys. B2). – Wsunąć wyzwalacz do obudowy. Należy upewnić się, czy sprężyna zwalniająca 17 obejmuje trzpień wyzwalający 18 i naciska na dźwignię spustową 16. – Skontrolować, czy otwory montażowe wyzwalacza zgodne są z otworami montażowymi obudowy (w razie potrzeby skorygować) i przesunąć kołek zabezpieczający 15 przez otwory. – Wsunąć uszczelkę gumową 14 do rowka kołka zabezpieczającego 15. Napełnianie magazynku (zob. rys. C1–C3) Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. fStosować należy tylko oryginalny osprzęt firmy Bosch (zob. „Dane techniczne“). Drobne elementy urządzenia pneumatycznego, takie jak magazynek, wylot, prowadnica przystosowane zostały do klamer, gwoździ i sztyftów wyprodukowanych przez firmę Bosch. Elementy mocujące innych producentów mają inne wymiary i wyprodukowane zostały z innego rodzaju stali. Zastosowanie niedozwolonych elementów mocujących może spowodować uszkodzenie urządzenia pneumatycznego oraz spowodować obrażenia. Podczas ładowania magazynku, urządzenie pneumatyczne należy trzymać w taki sposób, aby nie kierować wylotu 9 ani na siebie, ani na inne osoby. – W razie stwierdzenia takiej potrzeby oczyścić i nasmarować kanał strzelniczy 21 i sprawdzić, czy magazynek 6 jest wolny od zanieczyszczeń. – Wcisnąć zamknięcie magazynka 4 i odchylić pokrywę magazynka 7. Wrzeciono magazynka 19 musi zostać ustawione zgodnie z długością gwoździ, tak aby gwoździe mogły być bez zakłóceń przesuwane do przodu, do wylotu. – Pociągnąć wrzeciono 19 do góry i przekręcić je tak, aby zaskoczyło w pożądanej pozycji. – Nałożyć rolkę z gwoździami 20 na wrzeciono magazynka 19. – Rozwinąć dostateczną ilość gwoździ, tak aby pierwszy z nich można było umieścić w kanale strzelniczym 21, a drugi w haku doprowadzającym 22. Ułożyć główki gwoździ w rowku prowadzącym 23. – Zamknąć pokrywkę magazynka 7 – tak, aby zamknięcie magazynka 4 zaskoczyło w zapadce. fNależy zwrócić szczególną uwagę, aby podczas mocowania rolki z gwoździami nie uszkodzić ani nie zdeformować drutu łączącego gwoździe. Uszkodzony zwój lub niewłaściwie włożona rolka z gwoździami może spowodować, że pokrywa magazynka nie da się prawidłowo zamknąć. A to z kolei wywoła zakłócenia w funkcjonowaniu urządzenia pneumatycznego. Praca Systemy (tryby) działania Urządzenie pneumatyczne działa w dwóch trybach wyzwalania: – Działanie (strzały) pojedyncze w serii Aby pracować w tym trybie należy najpierw mocno przyłożyć zabezpieczenie wyzwalacza 10 do obrabianego materiału. Element wbijany zostanie wystrzelony dopiero po wciśnięciu wyzwalacza . Następne wbijanie jest możliwe dopiero po ustawieniu wyzwalacza i zabezpieczenia wyzwalacza w pozycji wyjściowej. – Działanie (strzały) kontaktowe W tym trybie pracy konieczne jest uprzednie wciśnięcie wyzwalacza . Element wbijany zostanie wystrzelony dopiero wtedy, gdy przy wciśniętym wyzwalaczu zabezpieczenie wyzwalacza 10 zostanie silnie przyłożone do materiału. Dzięki temu osiągnięta zostanie wyższa prędkość pracy. Tryb wyzwalania wybiera się poprzez zamontowanie odpowiedniego wyzwalacza. (zob. „Wymiana wyzwalacza“, str. 104) Uruchomienie Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Działanie (strzały) pojedyncze (zob. rys. D) – Zamontować szary wyzwalacz 5. (zob. „Wymiana wyzwalacza“, str. 104) – Mocno przyłożyć wylot 9 do obrabianego materiału, tak aby zabezpieczenie wyzwalacza 10 było całkowicie wciśnięte. – Następnie krótko nacisnąć wyzwalacz 5 i ponownie go zwolnić. Nastąpi wyrzut gwoździa. – Zezwolić na odbicie urządzenia pneumatycznego od obrabianego materiału. – Aby wbić następny element, należy całkowicie oderwać urządzenie pneumatyczne od obrabianego materiału, a następnie mocno przyłożyć do następnego miejsca, w które element ma zostać wbity. Działanie (strzały) kontaktowe (zob. rys. E) – Zamontować czerwony wyzwalacz 8. (zob. „Wymiana wyzwalacza“, str. 104) – Wcisnąć wyzwalacz 8 i przytrzymać go w tej pozycji. – Mocno przyłożyć wylot 9 do obrabianego materiału, tak aby zabezpieczenie wyzwalacza 10 było całkowicie wciśnięte. Nastąpi wyrzut gwoździa. – Zezwolić na odbicie urządzenia pneumatycznego od obrabianego materiału. – Aby wbić następny element, należy całkowicie oderwać urządzenie pneumatyczne od obrabianego materiału, a następnie mocno przyłożyć do następnego miejsca, w które element ma zostać wbity. – Urządzenie pneumatyczne przesuwać nad obrabianym materiałem unosząc i osadzając go równomiernymi ruchami. Każde przyłożenie urządzenia pneumatycznego do materiału przy wciśniętym wyzwalaczu powoduje wyrzut gwoździa. – Po wbiciu pożądanej ilości gwoździ należy zwolnić wyzwalacz 8. Długość gwoździ 19 mm–32 mm 32 mm–44 mm Opisanie magazynka 3/4–11/4 11/4–13/4 Pozycja wrzeciona magazynka góra dół Kierunek obrotów w kierunku zgodnym z ruchem wskazówek zegara w kierunku przeciwnym do ruchu wskazówek zegara OBJ_BUCH-1303-001.book Page 105 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 106 | Polski Wskazówki dotyczące pracy Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Przed rozpoczęciem pracy należy sprawdzić urządzenia zabezpieczające i wyzwalające pod kątem niezawodnego funkcjonowania, a także skontrolować, czy wszystkie śruby i nakrętki są mocno dociągnięte. Uszkodzone lub wykazujące zakłócenia w pracy urządzenie pneumatyczne należy natychmiast odłączyć od zasilania sprężonym powietrzem i skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Nie wolno przeprowadzać żadnych nieprzepisowych manipulacji przy urządzeniu pneumatycznym. Nie wolno demontować lub blokować żadnych elementów urządzenia pneumatycznego, na przykład zabezpieczenia wyzwalacza. Nie wolno przeprowadzać „napraw prowizorycznych“ za pomocą nieodpowiednich narzędzi. Urządzenie pneumatyczne należy regularnie i fachowo konserwować (zob. „Konserwacja i pielęgnacja“, str. 107). Należy unikać wszelkich czynności, mogących osłabić lub uszkodzić urządzenie pneumatyczne. I tak nie wolno np.: – uderzać urządzenia lub grawerować na nim, – wykonywać niedozwolonych przez producenta czynności związanych z przebudową urządzenia, – prowadzić wzdłuż szablonów, które zostały wykonane z twardego materiału, np. stali, – upuszczać lub przesuwać po podłodze, – stosować jako młotka, – w jakikolwiek sposób używać siły. Należy sprawdzić, co znajduje się pod lub za obrabianym elementem. Nie wolno wstrzeliwać gwoździ do ścian, sufitów lub podłóg, jeżeli za nimi znajdują się jakieś osoby. Gwoździe mogą przebić materiał i spowodować obrażenia. Nie wolno wstrzeliwać gwoździa w wbity już gwóźdź. Może dojść do zniekształcenia gwoździa, gwoździe mogą się zablokować; możliwa jest też utrata kontroli nad urządzeniem pneumatycznym. Jeżeli urządzenie pneumatyczne stosowane jest w zimnych temperaturach, pierwsze gwoździe wbijane są o wiele wolniej, niż zwykle. Po rozgrzaniu się urządzenia pneumatycznego podczas pracy, osiągana jest normalna prędkość pracy. Należy unikać strzałów pustych, aby zmiejszyć zużycie się stempla udarowego. W razie dłuższych przerw w pracy lub po zakończeniu pracy należy odłączyć urządzenie pneumatyczne od dopływu sprężonego powietrza i w razie możliwości opróżnić magazynek. Opróżnianie magazynka – Wcisnąć zamknięcie magazynka 4 i odchylić pokrywę magazynka 7. – Wyjąć rolkę z gwoździami 20. – Zamknąć pokrywkę magazynka 7 – tak, aby zamknięcie magazynka 4 zaskoczyło w zapadce. Regulacja ogranicznika głębokości (zob. rys. F) Głębokość wbijania gwoździ można ustawić za pomocą pokrętła 11. – Opróżnić magazynek 6. (zob. „Opróżnianie magazynka“, str. 106) – Gwoździe wbijane są zbyt głęboko: Aby zmniejszyć głębokość wbijania, należy przekręcić pokrętło 11 w kierunku przeciwnym do ruchu wskazówek zegara. lub Gwoździe wbijane są zbyt płytko: Aby zwiększyć głębokość wbijania, należy przekręcić pokrętło 11 w kierunku zgodnym z ruchem wskazówek zegara. – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 105) – Przetestować nową głębokość wbijania na próbnym materiale. W razie potrzeby powtórzyć wszystkie kroki. Zwalnianie blokad (zob. rys. G) Istnieje możliwość zablokowania pojedynczych gwoździ w kanale strzelniczym. Jeżeli zdarza się to częściej, należy skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. – Opróżnić magazynek 6. (zob. „Opróżnianie magazynka“, str. 106) – Usunąć zablokowane gwoździe. W razie potrzeby należy posłużyć się kleszczami. – Jeżeli stempel 24 jest wysunięty, należy wsunąć go z powrotem, posługując się nasmarowanym śrubokrętem lub innym nadającym się do tego celu przedmiotem z powrotem do tłoka. – Nasmarować kanał 2 –3 kroplami oleju silnikowego (SAE 10 lub SAE 20). – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 105) Wskazówka: Jeżeli stempel po usunięciu przyczyny zablokowania nie powraca na swoje miejsce, należy skontaktować się z w autoryzowanym punktem serwisowym firmy Bosch. Ustawianie elementu odległościowego (zob. rys. H) Użycie elementu odległościowego 25 pozwala na zachowanie zawsze takiej samej odległości, na przykład przy mocowaniu gontów. Element odległościowy daje się unieruchomić co ok. 7 mm: – najmniejszy z dających się ustawić odstępów od wylotu: 12 cm, – największy z dających się ustawić odstępów od wylotu: 21 cm. – Wcisnąć przycisk 26 i przesunąć element odległościowy 25 aż do osiągnięcia pożądanego odstępu. Przechowywanie i transport Przed przystąpieniem do transportu należy odłączyć urządzenie pneumatyczne od zasilania sprężonym powietrzem, w szczególności gdy stosuje się drabiny, lub porusza się w nienaturalnej pozycji ciała. Urządzenie pneumatyczne należy nosić trzymając wyłącznie za uchwyt 2; nie wolno go nosić z uruchomionym wyzwalaczem . Urządzenie pneumatyczne należy przechowywać wyłącznie w stanie odłączonym od zasilania sprężonym powietrzem, w suchym i ciepłym pomieszczeniu. Jeżeli urządzenie pneumatyczne ma być przez dłuższy czas nieużywane, należy pokryć wszystkie stalowe elementy urządzenia cienką warstwą oleju. Zapobiegnie to powstawaniu rdzy. OBJ_BUCH-1303-001.book Page 106 Friday, March 25, 2011 11:07 AMPolski | 107 Bosch Power Tools 1 609 929 X29 | (25.3.11) Konserwacja i serwis Konserwacja i pielęgnacja Przed regulacją urządzenia, wymianą osprzętu lub zaprzestając pracy narzędziem, należy odłączyć zasilanie powietrzem. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się narzędzia pneumatycznego. Jeśli narzędzie pneumatyczne, mimo starannych metod produkcji i kontroli narzędzie uległoby awarii, naprawę powinien wykonać autoryzo- wany punkt serwisowy firmy Bosch. Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego znajdującego się na tabliczce znamionowej narzędzia pneumatycznego. fPrzeprowadzanie konserwacji i napraw należy zlecać jedynie wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie narzędzia pneumatycznego. Autoryzowany punkt obsługi klienta firmy Bosch przeprowadza te prace szybko i niezawodnie. Smarowanie urządzenia pneumatycznego (zob. rys. I) Urządzenie pneumatyczne, które nie jest podłączone do jednostki konserwacyjnej, należy smarować w regularnych odstępach. – W razie lekkich prac 1x dziennie. – W razie ciężkich prac 2x dziennie. Wkropić 2 –3 kropel środka smarnego do złączki 3. Nie należy stosować zbyt dużej ilości środka smarnego, gdyż może się on skumulować w urządzeniu pneumatycznym, a następnie zostać wydalonym przez wylot powietrza 1. Stosować należy tylko środki smarne zalecane przez firmę Bosch. – Mineralny olej silnikowy SAE 10 (do pracy przy bardzo niskich temperaturach otoczenia) – Mineralny olej silnikowy SAE 20 Środki smarne i czyszczące należy usuwać w sposób przyjazny dla środowiska. Należy też przestrzegać przepisów prawnych. Usuwanie zanieczyszczeń spowodowanych smołą (zob. rys. J) Podczas mocowania papy dachowej możliwe jest zabrudzenie urządzenia pneumatycznego smołą. fDo czyszczenia należy stosować wyłącznie trudnopalne rozpuszczalniki, a zabezpieczenie wyzwalacza i wylot należy czyścić czystą szmatką. fNależy nosić rękawice ochronne. Plan utrzymywania urządzenia w stanie sprawności Wylot powietrza 1, zabezpieczenie wyzwalacza 10 i sam wyzwalacz należy utrzymywać w czystości i stanie wolnym od zanieczyszczeń (kurz, wióry, opiłki, piasek itp.). Czyścić magazynek 6. Usuwać wióry drewniane i plastikowe, które nagromadziły się w magazynku podczas pracy urządzenia. Czyścić urządzenie pneumatyczne w regularnych odstępach czasu przy pomocy sprężonego powietrza Czynność Uzasadnienie Wykonanie Dziennie opróżniać filtr powietrza wylotowego. Zapobiega gromadzeniu się brudu i wilgoci w urządzeniu pneumatycznym. – Otworzyć zawór wydechowy. Dbać o to, aby smarownica była zawsze napełniona. Gwarantuje stałe smarowanie urządzenia pneumatycznego. – Smarownicę napełniać zalecanymi środkami smarnymi. (zob. „Smarowanie urządzenia pneumatycznego“, str. 107) Czyszczenie magazynka 6 i haka doprowadzającego 22. Zapobiega ewentualnemu zakleszczeniu się gwoździa. – Raz dziennie należy przedmuchiwać mechanizm magazynka/haka za pomocą sprężonego powietrza. Upewniać się, czy zabezpieczenie wyzwalacza 10 właściwie funkcjonuje. Podwyższa bezpieczeństwo pracy i efektywność pracy urządzenia pneumatycznego. – Raz dziennie przedmuchiwać mechanizm zabezpieczenia wyzwalacza za pomocą sprężonego powietrza. Smarować urządzenie pneumatyczne. Redukuje zużycie urządzenia pneumatycznego. – Wkropić 2–3 kropel środka smarnego do złączki 3. (zob. „Smarowanie urządzenia pneumatycznego“, str. 107) Opróżnianie sprężarki. Zapobiega gromadzeniu się brudu i wilgoci w urządzeniu pneumatycznym. – Otworzyć zawór wydechowy zbiornika sprężarki. OBJ_BUCH-1303-001.book Page 107 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 108 | Polski Usuwanie usterek Problem Przyczyna Usuwanie błędu Urządzenie pneumatyczne jest gotowe do eksploatacji, ale gwoździe nie są wystrzeliwane. Gwóźdź zablokował się w kanale strzelniczym. – Zwolnić blokadę. (zob. „Zwalnianie blokad“, str. 106) Doprowadzanie gwoździ jest zablokowane. – W razie potrzeby oczyścić i nasmarować hak doprowadzający 22 i sprawdzić, czy magazynek 6 jest wolny od zanieczyszczeń. Sprężyna haka 22 jest za słaba lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. Magazynek 6 jest pusty. – Ponownie naładować magazynek. (zob. „Napełnianie magazynku“, str. 105) Gwoździe wystrzeliwane są bardzo wolno lub ze zbyt słabą siłą. Zbyt niskie ciśnienie nominalne zasilania sprężonym powietrzem. – Zwiększyć dopływ sprężonego powietrza. Nie wolno przekroczyć 8 bar. Stempel jest uszkodzony. – Stosować należy tylko środki smarne zalecane przez firmę Bosch. (zob. „Smarowanie urządzenia pneumatycznego“, str. 107) Uszczelka tłoka jest zużyta lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Zderzak jest zużyty. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Długość i średnica węża 13 nie są zgodne z parametrami przewidzianymi dla danego urządzenia pneumatycznego. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 103) Wąż powietrza zasilającego 13 jest zgięty. – Zlikwidować zagięcie na wężu. Gwoździe wbijane są zbyt głęboko. Zbyt wysokie ciśnienie nominalne zasilania sprężonym powietrzem. – Zredukować dopływ sprężonego powietrza. Nie wolno zejść poniżej 5 bar. Ogranicznik głębokości ustawiony został zbyt nisko. – Ustawić ogranicznik głębokości na właściwą głębokość. (zob. „Regulacja ogranicznika głębokości“, str. 106) Zderzak jest zużyty. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Gwoździe wbijane są zbyt płytko. Zbyt niskie ciśnienie nominalne zasilania sprężonym powietrzem. – Zwiększyć dopływ sprężonego powietrza. Nie wolno przekroczyć 8 bar. Ogranicznik głębokości ustawiony został zbyt wysoko. – Ustawić ogranicznik głębokości na właściwą głębokość. (zob. „Regulacja ogranicznika głębokości“, str. 106) Długość i średnica węża 13 nie są zgodne z parametrami przewidzianymi dla danego urządzenia pneumatycznego. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 103) Wąż powietrza zasilającego 13 jest zgięty. – Zlikwidować zagięcie na wężu. OBJ_BUCH-1303-001.book Page 108 Friday, March 25, 2011 11:07 AMČesky | 109 Bosch Power Tools 1 609 929 X29 | (25.3.11) Osprzęt Kompletny program osprzętu wysokiej jakości można znaleźć w Internecie pod adresem www.bosch-pt.com lub w punkcie sprzedaży urządzenia. Obsługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Narzędzie pneumatyczne, osprzęt i opakowanie należy zlikwidować zgodnie z zasadami ochrony środowiska, np. dostarczając do punktów odbioru surowców wtórnych. Środki smarne i czyszczące należy usuwać w sposób przyjazny dla środowiska. Należy też przestrzegać przepisów prawnych. Jeżeli narzędzie pneumatyczne nie nadaje się już do użytku, należy oddać je do punktów odbioru surowców wtórnych, lub oddać do placówki handlowej, np. w autoryzowanym punkcie serwisowym firmy Bosch. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná bezpečnostní upozornění pro pneumatická nářadí Čtěte a dbejte všech upozornění. Nedodržování následujících bezpečnostních upozornění může mít za následek elektrický šok, nebezpečí požáru nebo vážná poranění. Bezpečnostní upozornění dobře uschovejte. Bezpečnost místa práce fUdržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek na pracovišti a neosvětlené pracovní oblasti mohou vést k nehodám. fNepracujte s pneumatickým nářadím v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Při opracování obrobku mohou vznikat jiskry, jež zapálí prach nebo páry. Urządzenie pneumatyczne pomija gwoździe lub ma zbyt duży posuw. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. Magazynek 6 nie działa prawidłowo. – W razie potrzeby oczyścić i nasmarować hak doprowadzający 22 i sprawdzić, czy magazynek 6 jest wolny od zanieczyszczeń. Sprężyna haka 22 jest za słaba lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Uszczelka tłoka jest zużyta lub uszkodzona. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Gwoździe blokują się często w kanale strzelniczym. Użyte elementy mocujące są nie dozwolone. – Należy stosować wyłącznie oryginalny osprzęt. Wbijać wolno wyłącznie taki sprzęt (gwoździe, klamry, zszywki itp.), który zostały wyszczególnione w tabeli „Dane techniczne“. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Wbite gwoździe są wygięte. Stempel jest uszkodzony. – Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch. Zlecić wymianę uszkodzonego elementu. Przy szybkiej prędkości wbijania gwoździe nie są wbijane dostatecznie głęboko (nie ma to miejsca podczas pracy z normalną prędkością). Wewnętrzna średnica węża powietrza zasilającego jest zbyt mała. – Należy zastosować wąż powietrza zasilającego o właściwych parametrach. (zob. „Dane techniczne“, str. 103) Sprężarka nie nadaje się do dużych prędkości pracy. – Zastosować sprężarkę, która jest wystarczająco zwymiarowana dla ilości przyłączonych urządzeń pneumatycznych i zastosowanej prędkości pracy. Problem Przyczyna Usuwanie błędu VAROVÁNÍ OBJ_BUCH-1303-001.book Page 109 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 110 | Česky fPokud používáte pneumatické nářadí, držte přihlížející, děti a návštěvníky daleko od Vašeho pracovního místa. Při rozptýlení jinými osobami můžete ztratit kontrolu nad pneumatickým nářadím. Bezpečnost pneumatického nářadí fPoužívejte tlakový vzduch kvalitativní třídy 5 podle DIN ISO 8573- 1 a oddělenou úpravnou jednotku poblíž pneumatického nářadí. Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi. fKontrolujte přívody a rozvodná vedení. Veškeré úpravné jednotky, spojky a hadice musí být vzhledem k tlaku a množství vzduchu dimenzovány podle technických údajů. Příliš nízký tlak ovlivňuje funkci pneumatického nářadí, příliš vysoký tlak může vést k věcným škodám a poraněním. fChraňte hadice před zlomením, zploštěním, před rozpouštědly a ostrými hranami. Hadice udržujte daleko od tepla, oleje a rotujících dílů. Poškozenou hadici neprodleně vyměňte. Poškozené rozvodné vedení může vést ke kolem bičující tlakové hadici a může způsobit poranění. Zvířený prach nebo třísky mohou vyvolat těžká poranění očí. fDbejte na to, aby hadicové spony byly vždy pevně utaženy. Málo utažené nebo poškozené hadicové spony mohou nechat vzduch nekontrolovatelně unikat. Bezpečnost osob fBuďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nepoužívejte žádné pneu- matické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediný moment nepozornosti při použití pneumatického nářadí může vést k vážným úrazům. fNoste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako masky proti prachu, protisklu- zové bezpečnostní obuvi, ochranné přilby nebo chráničů sluchu, podle druhu a nasazení pneumatického nářadí, snižuje riziko zranění. fZabraňte neúmyslnému uvedení do provozu. Přesvědčte se ještě než pneumatické nářadí připojíte k přívodu vzduchu, uchopíte či ponesete, že je vypnuté. Pokud máte při nošení pneumatického nářadí prst na spínači nebo pneumatické nářadí připojíte na přívod vzduchu zapnuté, pak to může vést k úrazům. fNež pneumatické nářadí zapnete, odstraňte všechny seřizovací nástroje. Seřizovací nástroj, který se nachází v rotujícím díle pneumatického nářadí, může vést k poranění. fNepřeceňujte se. Postarejte se o bezpečný postoj a vždy udržujte rovnováhu. Bezpečný postoj a vhodné držení těla Vám umožní pneumatické nářadí v neočekávaných situacích lépe kontrolovat. fNoste vhodný oděv. Nenoste žádný široký oděv nebo šperky. Udržujte vlasy, oděv a rukavice daleko od pohyblivých dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. fPokud lze namontovat přípravky na odsávání a zachycování prachu, přesvědčte se, že jsou připojeny a správně použity. Použití těchto přípravků snižuje ohrožení prachem. fNevdechujte přímo výstupní vzduch. Zabraňte vniknutí vzduchu do očí. Výstupní vzduch pneumatického nářadí může obsahovat vodu, olej, kovové částečky nebo nečistoty z kompresoru. To může způsobit zdravotní potíže. Pečlivé zacházení a používání pneumatického nářadí fPoužívejte upínací přípravky nebo svěrák, aby byl obrobek pevně držen a podepřen. Pokud držíte obrobek rukou nebo přitlačený na tělo, nemůžete pneumatické nářadí bezpečně obsluhovat. fPneumatické nářadí nepřetěžujte. Pro Vaši práci použijte k tomu určené pneumatické nářadí. S vhodným pneumatickým nářadím pracujete v uvedeném rozsahu výkonu lépe a bezpečněji. fNepoužívejte žádné pneumatické nářadí, jehož spínač je vadný. Pneumatické nářadí, které již nelze zapnout nebo vypnout, je nebez- pečné a musí být opraveno. fPřerušte přívod vzduchu předtím, než provedete seřízení stroje, výměnu dílů příslušenství nebo pneumatické nářadí odložíte. Tato preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. fNepoužívané pneumatické stroje ukládejte mimo dosah dětí. Nenechávejte používat pneumatické nářadí osoby, které tento stroj neznají nebo nečetly tyto pokyny. Pneumatické nářadí je ne- bezpečné, pokud je používáno nezkušenými osobami. fSvědomitě pečujte o pneumatické nářadí. Kontrolujte, zda pohyblivé díly stroje bezvadně fungují a nesvírají se a nejsou-li díly zlomené nebo tak poškozené, že je snížena funkce pneumatického nářadí. Poškozené díly nechte před nasazením pneumatického nářadí opravit. Mnoho nehod má příčinu ve špatně udržovaném pneumatickém nářadí. fPoužívejte pneumatické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití pneumatického nářadí pro jiná než určená použití může vést k nebezpečným situacím. Servis fNechte své pneumatické nářadí opravit jen kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tím bude zaručeno, že bezpečnost pneumatického nářadí zůstane zacho- vána. Bezpečnostní upozornění pro pneumatické zatloukací stroje Noste ochranné brýle. fVždy vycházejte z toho, že pneumatické nářadí obsahuje zatloukané předměty. Bezstarostná manipulace s pneumatickým nářadím může vést k neočekávanému vystřelení zatloukaných předmětů a Vás poranit. fPneumatické nářadí držte při práci tak, aby nemohla být zraněna hlava a tělo při možném zpětném odrazu následkem poruchy zásobování energií nebo od tvrdých míst v opracovávané části. fPneumatickým nářadím nemiřte sami na sebe ani na jiné osoby v blízkosti. Díky neočekávané inicializaci zatloukaný předmět vystřelí, což může vést ke zraněním. fPneumatické nářadí neuvádějte v činnost dříve, než bylo pevně přiloženo na obrobek. Když nemá pneumatické nářadí žádný kontakt s obrobkem, může se zatloukaný předmět od místa upevňování odrazit a pneumatické nářadí přetížit. Nepracujte na žebřících nebo lešení, když je nastaven systém inicializace „Kontaktní inicializace“. Zejména nesmíte přes lešení, schodiště, žebříky a žebříkům OBJ_BUCH-1303-001.book Page 110 Friday, March 25, 2011 11:07 AMČesky | 111 Bosch Power Tools 1 609 929 X29 | (25.3.11) podobné konstrukce, jako např. stropní latění, měnit z jednoho místa pro zatloukání k dalšímu, uzavírat bedny a bednění nebo upevňovat přepravní zajištění např. na vozidla a vagóny. U tohoto systému inicializace se pokaždé, když nedopatřením pneumatické nářadí posadíte a stlačí se inicializační pojistka, vystřelí zatloukaný předmět. To může vést ke zraněním. fDbejte na okolnosti místa práce. Zatloukané předměty mohou případně tenké obrobky prorazit nebo při práci na rozích a hranách od obrobku sjet a přitom ohrozit osoby. Odpojte zásobování vzduchem, když se zatloukaný předmět v pneumatickém nářadí vzpříčil. Když je pneumatické nářadí připojené, může se při odstraňování uvíznutého zatloukaného předmětu omylem uvést v činnost. fBuďte opatrní při odstraňování pevně uvíznutého zatloukaného předmětu. Systém může být napnutý a zatloukaný předmět může silou vystřelit, zatímco se Vy pokoušíte odstranit sevření. fNepoužívejte toto pneumatické nářadí k upevňování elektrických vedení. Není vhodné pro instalaci elektrických vedení, může poškodit izolaci elektrických kabelů a zapříčinit tak zásah elektrickým proudem a nebezpečí požáru. fNikdy nepoužívejte kyslík nebo hořlavé plyny jako zdroj energie pro pneumatické nářadí. Hořlavé plyny jsou nebezpečné a mohou přivést pneumatické nářadí k výbuchu. fPoužijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody. fPneumatické nářadí se smí připojit pouze na rozvod, u kterého může být překročen maximální přípustný tlak pneumatického nářadí nejvíce o 10 %; při vyšších tlacích se musí do rozvodu tlakového vzduchu zabudovat ventil regulace tlaku (redukční ventil) se sériově zapojeným ventilem omezení tlaku. Zvýšený tlak způsobuje nenormální provoz nebo prasknutí pneumatického nářadí, což může vést ke zraněním. Popis výrobku a specifikací Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Určující použití Pneumatické nářadí je určeno pro spojovací práce u pokrývačských prací, bednění a latění a též při výrobě stěnových a stropních prvků, dřevěných fasád, palet, dřevěných plotů, protihlukových stěn a beden. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení pneumatického nářadí na grafické straně. 1 Výstup vzduchu 2 Rukojeť 3 Přípojka vzduchu 4 Uzávěr zásobníku 5 Spoušť pro práci s jednotlivou inicializací 6 Zásobník 7 Víko zásobníku 8 Spoušť pro práci s kontaktní inicializací 9 Ústí 10 Inicializační pojistka 11 Nastavovací kolečko pro nastavení hloubkového dorazu 12 Uzavírací rychlospojka 13 Hadice přívodního vzduchu 14 Gumový kroužek 15 Pojistný kolík 16 Inicializační páčka 17 Inicializační pružina 18 Inicializační čep 19 Vřeteno zásobníku 20 Svitek hřebíků* 21 Vystřelovací kanál 22 Podávací háček 23 Vodicí drážka 24 Úderník 25 Distanční držák 26 Tlačítko pro nastavení distančního držáku *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství. Technická data Pneumatické hřebíkovačka GCN 45-15 Professional Objednací číslo 3 601 D91 C.. Zatloukací síla při 6,3 bar (91 psi) Nm 37,3 Systémy inicializace – Jednotlivá inicializace s bezpečnostním sledem – Kontaktní inicializace
