GCN 4515 Professional - Klammerdaja BOSCH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta GCN 4515 Professional BOSCH PDF-formaadis.
| Toote tüüp | Pneumaatiline klammerdaja/naelutaja |
| Mark | Bosch |
| Mudel | GCN 4515 Professional |
| Mõõtmed (K × L × S) | 267 mm × 133 mm × 270 mm |
| Kaal | 2,5 kg (vastavalt EPTA 01/2003) |
| Toide | Suruõhk, rõhk 5–8 bar, max 10 bar |
| Magasini mahutavus | Kuni 120 naela (poolil) |
| Kinnituste tüübid | Klammerdajad ja naelad poolil, pikkus 19–45 mm, läbimõõt 3 mm |
| Vallandusrežiimid | Üksiklöök turvaga / Kontaktpurske |
| Löögienergia | 37,3 Nm 6,3 bar juures |
| Müratase | Helirõhk 92 dB(A), helivõimsus 105 dB(A) |
| Vibratsioon | 3,2 m/s² (määramatus K=1,5 m/s²) |
| Hooldus ja puhastamine | Regulaarne määrimine SAE 10 või 20 õliga; puhastamine suruõhuga |
| Ohutus | Vallanduskaitse, magasini lukustus, automaatne seiskamine ummistuse korral |
| Varuosad ja remont | Remont volitatud Bosch hoolduskeskuses; originaalvaruosad saadaval |
| Vastavus | EN 792, direktiiv 2006/42/EÜ |
Korduma kippuvad küsimused - GCN 4515 Professional BOSCH
Kasutajate küsimused teemal GCN 4515 Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Klammerdaja PDF-formaadis tasuta! Leidke oma juhend GCN 4515 Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GCN 4515 Professional kaubamärgi BOSCH.

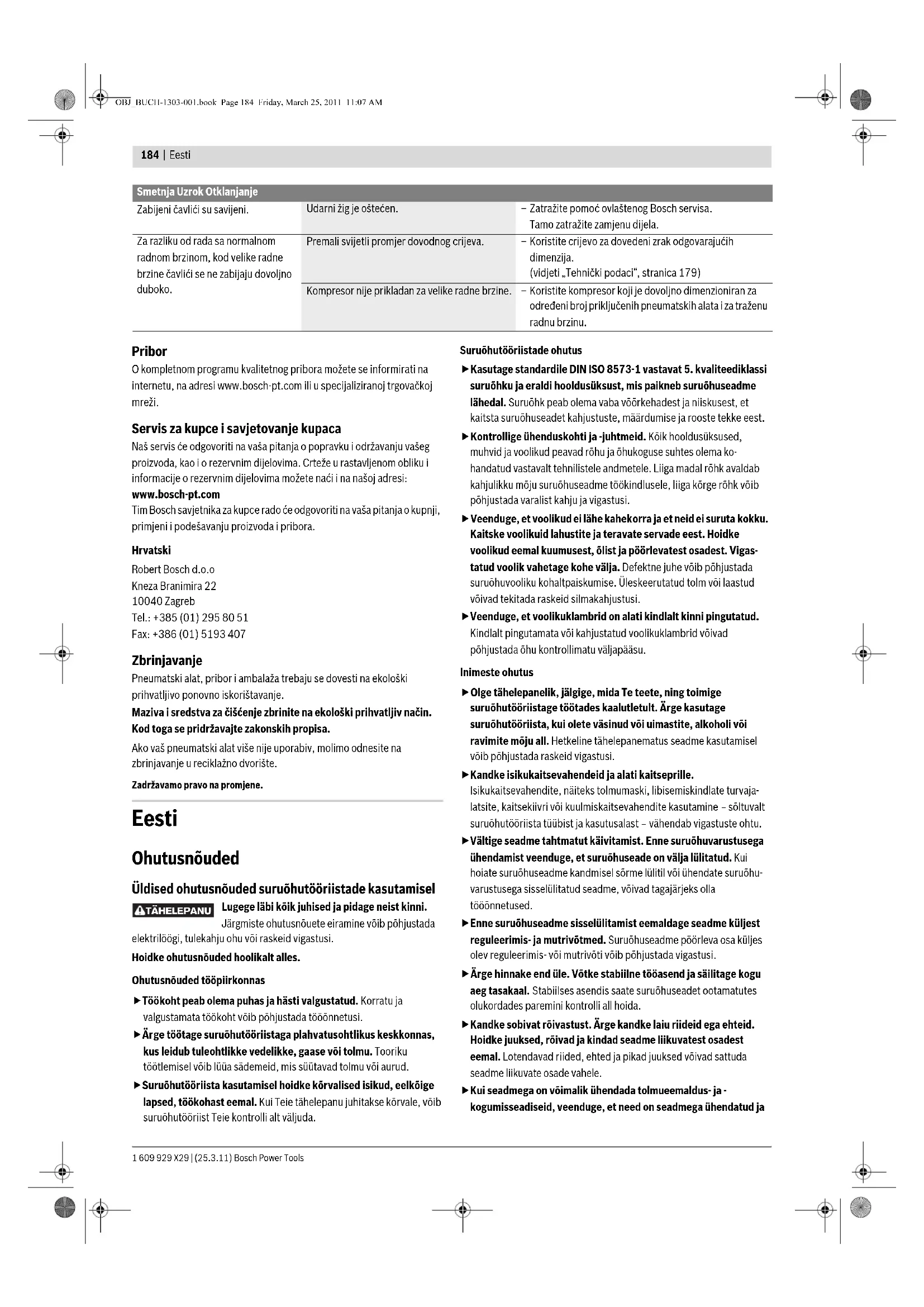

KASUTUSJUHEND GCN 4515 Professional BOSCH
Afhjaelpning af fejl
Uldised ohutusnoued suruohutoriiistade kasutamisel
TAHELEPANU
Lugege labi kok juhised ja pidage neist kinni.
Järgmiste ohutsnouete eiramine voib pohjustada u ohu voi raskeid vigastusi.
Hoidke ohutusnóuded hoolikalt alles.
Ohutnsnouded toopirlkonnas
Tookhoptpeabolemapuhasjahasti valgustatud.Korratu ja valgustamata tokoht voib pohjustada tooonnetusi.
Arge tootage suruohutooristagapa lahvatusohlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu.Tooriku tootlemisel voib liua sademeid,mis siuitavad tolmu voi aurud.
Suruohutorista kasutamisel holdke korvalsed Isikud, eelkoige lapsed, tokohast eemal. Kui Teie tahelepanu juhitakse korvale, voib suruohutoroist Teie kontrolli alt valjuda.
Suruohutööristade ohutus
▶ Kasutage standardile DIN ISO 8573-1 vastavat 5. kvaliteedklassi suruohku ja eraldi hooldusüksust, mis palkneb suruohuseadme lahedral. Suruohk peab olema vaba vorkehadest ja niiskusest, et kaitsta suruohuseadet kahjustuste, maardumise ja rooste tekke eest.
Kontrollige uhenduskohti ja-juhtmeid. Koik hooldusuksused, muhvid ja voolikud peavad rohu ja ohkoguse suhtes olemakohandatud vastavalt tehilistele andmetele. Liiga madal rohk avaldab kahjulikku moju suruohaseadme tookindlusele, liiga korge rohk voib pohjustada varalist kahju ja vigastusi.
Veenduge, et voolikud ei lahe kahekorra ja et neid ei suruta kokku. Kaitske voolikuid lahustite ja teravate servade eest. Hoidke voolikud eemal kuumusest, olist ja poorlevatest osadest. Vigastud voolik vahetage kohe valja. Defektne juhe voib pohjustada suruohuvooliku kohaltpaiskumise. Uleskeerutatud tolm voi laustud voivad tekitada raskeid silmakahjustusi.
Veenduge, et voolikuklambrid on alati kindlalt kinni pingutatud. Kindlalt pingutamata voi kahjustatud voolikuklambrid voivad pohjustada ohu kontrollatu valjapaa Su.
Inimesto ohutus
Olge tahhepanelik, jalgige, mida Te teete, ning toimige suruohutooriistage tootades kalutletult. Arge kasutage suruohutoorista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahlepanematus seadme kasutamisel voib pohjustada raskeid vigastusi.
Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, naiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmiskaitsevahendite kasutamine -soltuval suruhutooriista tuibist ja kasutulaslast - vahendab vigastuste ohtu.
Vältrige seadme tahtmatut käivitamist. Enne suruohuvarustusega ühendamist veenduge, et suruohuseade on väla lūlitatud. Kui hoiate suruohuseadme kandmisel sörme lūlilvī ühendate suruohuvarustusega sisselūlitatud seadme, voivad tagajäreks olla toöönnetused.
Enne suruohuseadme sisselulitamist eemaldage seadme küljest reguleermis- ja mutrivotmed. Suruohuseadme poorleva osa kuljes olev reguleermis- voi mutrivoti voib pohjustada vigastusi.
Arge hinnake end üle. Vötke stabilne toöasend ja sailitage kogu aeg tasakaal. Stabilses asendis saate suruohusedet ootamatutes olukordades paremini kontrolli all hoida.
Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Holdke Juuksed, rolvad ja kindad seadme likuvatest osadest eemal. Lotendavad riided, ehted ja pikad juuksed voivad sattuda seadme liikuvate osade vahele.
Kui seadmega on voimalik ühendada tolmueemaldus- ja -kogumisseadiseid, veenduge, et need on seadmega ühendatud ja
et neid kasutatakse öigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
Arge hingake heitohku otse sisse. Kaitske silmi heitohu eest.
Suruohuseadme heitohl voib sisaldada kompressorist parinevat vett, oli, metalliosakesi ja mustust. See voib kahjustada tervist.
Suruohuseadmete hoolikas käsitsemine ja kasutamine
▶ Tooriku kinnihoidmiseks ja toestamiseks kasutage kinnitusseadiseid voi pitskruvi. Kui hoiate toorikut kaega voi surute vastu keha, e saa Te suruhoseadet ohultt kaksiteseda.
Arge koormake suruohuseadet üle. Kasutage uksnes antud too jaoks ette nahtud suruohuseadet. Sobiva suruohuseadmega tootate toodud joudluspirides tohusamalt ja ohutumalt.
Arge kasutage suruohuseadet, mida ei saa lulitist korralikult sisse ja valja lulitada. Suruohuseade, mida ei saa enam sisse ja valja lulitada, on ohtlik je tuleb toimetada parandusse.
Enne seadme seadistamist, tarvikute vahetust ja seadme kæestpanekut katkestage ohuvarustus. See ettevaatusinou holab āra suruohuseadme soovimatu kāivitumise.
Kasutusvalisel ajal hoidke suruohuseadmeid lastele kattesaamatus khas. Arge lubage suruohuseadet kasutada isikutel,kes seadet ei tunne ega ole lugenud kaesolevat kasutusjuhendit. Asjatundmatute isikute kaes on suruohuseadmed ohtlikud.
Hooldage suurohuseadet korralikult. Veenduge, et seadme likuvad detailid toitavad veatult ja kiildu kinni, et seadme detailid ei ole murdunud ega kahjustatud märal, mis mojutab suruohuseadme tokindlust. Laske vigastud detailid enne suruohuseadme toolerakendamist parandada. Paljude onnetuste pohjuseks on suruohuseadmete ebapiisav hooldus.
▶ Kasutage suruohuseadet, lisavarustust, tarvikuid jm kaesolevate juhistekohasetl. Arvestage seejuures totingimusi ja sooritatavat tegevust. Suruohuseadme nouetevastane kasutamine voib pohjustada ohtlikke olukordi.
Teenindus
Laske suruohuseadet parandada uksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate suruohuseadme ohutu too.
Ohutusnôuded suruohunaela-/klambrilöjate kasutamisel
Kandke kaitseprille.
Lähtuge alati sellest, et seade sisaldab kinnitusvahendeid. Suruohuseadme hooletul kasiitsemisel voivad klambrid voi naelad soovimatult valja paiskuda ja Teid voi teisi inimesigastada.
Töotamisel holdke suruohuseadet nil, et voluvarustuse hairest voi tooriku kovadest kohtadest pohjustatud tagasilögi korral ei saa Teie pea ja keha viga.
Arge suunake suruohusedet Iseenda ega laheduses vibivate inimesto poole. Juhuslik vajutamine päästkule toob kaasa sisestatava kinnitusvahendi valjalaskmise, mis voib pohjustada vigastusi.
Kasitsege suruohuseadet alles siis, kui seadme ots on surutud tugevasti vastu pinda, millesse soovitakse kinnitusvahendit lasta. Kui suruohuseadmel puudub pinnaga kokkupuude, voib sisestatav kinnitusvahendkinnituskohalt tagasi porkuda ja suruohuseadmele voib avalduda liigne koormus.
Arlge tootage redelitel voI tellingutel, kui vabastusssteem on seatud ,Kontaktvabastamine peale. Eeskatt on keelatud tellingutel, treppidel, redelitel, katusesorestikul ja muudes taolistes
kohtades liikuda ühest kinnituskohast teise, samuti ei tohi seadmega sulgeda kaste ja kinnitada transpondikaitseid näiteks autodele ja vagunitele. Selle vabastussüsteemi puhul lastakse kinnitusvahend valja iga kord, kui surute suruohuseadme otsa kogemata vastu pinda ja kui kontaktluli t on sisse vajutad. Selle tagajärjel vote ennast vigastada.
Pörake tähelepanu tökohas valitsevatele tingimustele. Sisestatavad kinnitusvahendid voivad ohukesi pindu labistada, nurkades tehtavate töde korral pinnalt maha libiseda, mille tagajärjel voib seadme kasutaja viga saada.
Katkestage ohuvarustus, kui sisestatav kinnitusvahend kilub suruohuseadmesse kinni. Kui suruohuseade on vooluvorku uhedatud, voib juhtuda, et kinnikillunud kinnitusvahendi eemaldamisel rakendate seadme soovimatult tole.
Kinnikiilunud kinnitusvahendi eemaldamisel olge aarmiselt ettevaatlik. Suteem voib olla pinge all ja kinnitusvahend voib suure jouga valja paskuda, kui puuate seda vabastada.
Arge kasutage seda suruohuseadet elektrijuhtmetekinnitamiseks. Seade i sobi elektriiinstallatsionitodeks, kuna voibvigastada elektrijuhtmete isolatsiooni ja tekitada elektrilogi ja tulekahju ohu.
Arge kunagi kasutage suruohuseadme toiteallikana hapnikku ega kuttegaase. Kuttegaasid on ohtlikud ja voivad kaasa tuua suruohuseadme lohkemise.
Varjatult paiknevate elektrijuhtmete, gaasi- voi veeturude avastamiseks kasutage sobivaid otsimisseadmeid voi porduge kohliku elektri-, gaasi- voi veevarustusfirma poole. Kokkupuutel elektrijuhtmetega talekahju- ja elektriloojoht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju voi elektriloojoht.
Suruohuseadet tohib ühendada vaid selliste voolikutega, mille puhule ei ole suruohuseadme(Maximaalselt lubatud rohkvoimalik ületada rohkem kui 10% ; suurema rohu korral tuleb suruohuvoolikusse paigaldada rohureguleermisventiil (reduktor) ja rohupiliramisventill. Liiga suur rohk pohjustab hairid seadme toos ja tarviku purunemise, mille tagajarjel voib seadme kasutaja viga saada
Seadme ja selle funktsionide kirjeldus
Koik ohutusnoued ja juhised tuleb labi lugeda. Ohutusnuete ja juhiste eiramise tagajäreks voib olla elektrilook, tulekahju ja/voi rasked vigastused.
Nouetekohane kasutamine
Suruohuseade on ette nahtud kinnitustooeks katusekivide paigaldamisel, sulundlaudade, plaatide, ariste, seina- ja laeelementide, puiftfassaadide, aluste, puittarade, maturokkeseinte ja kastide valmistamisel.
Kasutada tohib uksnes tabelis, Tehnilised andmed loetletud kinnitusvahendeid (naelu, klambreid jmt).
Seadme osad
Suruohuseadme osade numeratsiooni aluseks on jooniste lehekuljel toodud numbrid.
186 | Eesti
1Ohuvaljalaskeava
2 Käepide
3 Ohuiitmik
4 Salve kaas
5 Päästik üskilasuga tehtavateks tödeks
6 Salv
7 Salve kaas
8 Päästik kontaktsurveya tehtavateks tödeks
9 Seadme ninaosa
0 Kontaktluliti
11 Sugavuspiriku seadistamise regulaator
12 Kiirkinnituv muhy
13 Juurdetuleva ohu voolik
14 Kummirongas
15 Tugivarras
16 Vabastushoob
17 Vabastusvedru
18 Vabastuspolt
19 Salve spindel
20 Naelarull
21 Looqikanal
22 Ettandedetail
23 Juhtsoon
24 Looogimatriits
25 Distantsihoidja
26 Distantsihoidja reguleirimise nupp
*Tarnekomplekt el sisalda koki kasutusjuhendis olevatel jeonistel kujutatud voi kasutusjuhendis nimetadat lisatarvikuid. Lisatarvikute taleliku loetelu lelate meie lisatarvikute katalogist.
Tehnilised andmed
| Suruohuklambrilöja GCN 45-15 | |
| Professional | |
| Tootenumber | 3601 D91 C.. |
| Löögijöud | |
| 6,3 baari juures (91 psi) | Nm 37,3 |
| Vabastussüsteemid | |
| - Üksiklöögi vabastamine | |
| - Kontaktvabastamine | |
| Sisestatav kinnitusvahend | |
| - Tüüp | Naelarull |
| Katusepapinael | |
| - Pikkus | mm |
| - Lübimööt | mm |
| Salve nurk | °15 |
| Salve max maht | 120 |
| Mootoriöli | |
| SAE 10, SAE 20 | ml 0,25-0,5 |
| Siseruumala | ml 362 |
| Nimiröhk | bar 5-8 |
| Uhenduskeere | " |
| Sisetuleva öhu voolik | |
| - Max tõöröhk 20°C juures | bar |
| - Vooliku siseava laius | " |
| - Vooliku max pikkus | m |
Suruohuklambrilloja GCN 45-15
Professional
| Öhukulu ühe kinnitusvahendi sisetamisel | ||
| 6,8 baari juures (100 psi) | | 1 | 1,3 |
| Möötmed | ||
| - Körgus | mm | 267 |
| - Laius | mm | 133 |
| - Pikkus | mm | 270 |
| Kaal EPTA-Procedure 01/2003 järgi | kg | 2,5 |
Andmed mura/vibratsiooni kohta
Mura moedetud vastavalt standardile EN 12549.
Suruhutoroiista A-korrigeeritud muratase on uldjuhul: Helirohu tase 92 dB(A); helivoimsuse tase 105 dB(A). Mottemaaramatus K = 2 dB.
Kasutage kuulmiskaitsevahendeid!
VibratsionmoodetudvastavaltstandardileENISO20643: Vibratsion a_h = 3,2m / s, mootemaramatus K = 1,5m / s^2
Vastavus normidele C
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed" kirjeldatud toode vastab jargmistele standarditele voi nomdkumentidele: EN 792 kooskolas direktlivide 2006/42/EÜ sätetega.
Tehniline toimik saadavalAADressil:
Robert Bosch GmbH, PT/ESC
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Veenduge, et suruohuiksuse rohk ei ole suurem kui suruohuseadme surim lubatud nimirohk. Kogepealt reguleerige valja minimaalne rohk (vt., Tehnilised andmed).
Kahtluse korral kontrollige sisselulitatud tooriista rohku ohu sisselaskeava juures manomeetriga.
Maksimaalse voimsuse tagamiseks tuleb kinni pidada sissetuleva ohu vooliku 13 (uhenduskeere, maksimaalne toorhk, vooliku siselaius, vooliku maksimaine pikkus; vt „Tehnilised andmed") suhtes kehtivatest parameetritest.
Suruohk peab olemavaba voorkehdest ja niiskusest, et kaitsta suruohuseadet kahjustuste, maardumise ja rooste tekke eest.
Koik armatuurid, uhendusjuhtmed ja voolikud peavad olemarohu ja vajaliku ohukoguse jaoks kohandatud.
Vältige juhtmete kokkupigistamist, kokkukäanamist ja rebimist!
Ohuvarustuseuhendamine suruohuseadmega (vt joonist A)
-Tuhendage salv 6.
(vt., Salve tühjendamine, lk 188)
Vastasel korral esineb jargmistel toetappidel oht, et kinnitusvahend
lastakse valja, kui suruohuseadme sisedetailid ei ole paast paranusvoi hooldustoid voi transporti algasendis.
- Ühendage öhulitmik 3 sissetuleva öhu voolikuga 13, mis on varustatud kärkininittuva muhviga 12.
- Kontrollige, kas seade tootab veatult: selleks suruge suruohuseadmeninaosa 9 vastu puitklotsi ja vajutageaar korda paastikule.
Päastiku vahetamine (vt jooniseid B1-B2)
Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage ohuvarustus. See ettevaatusabinou hoib arara suruohuseadme soovimatu käivitumise.
Suruohuseadet saab kasutada kahe erineva vabastusssteemiga.
Vabastusssteem valitakse vastava päästiku paigaldamisega.
Sumbol Paastik Paastikususteem
| Pästik 5 (hall) Üksiklöögi vabastamine |
| Pästik 8 (punane) Kontaktvabastamine |
Päastiku mahavötmine
Tommake kummirongas 14 tugivardalt 15 maha.
Tommake tugivarras 15 korpusest valja.
- Tömmake päästik suunaga taha korpusest välja.
Päastiku paigaldamine
- Valige soovitud vabastussüsteemi jaoks sobiv päästik.
Märkus: Halli päastiku 5 paigaldamisel veenduge, et vabastushoob 16 on öiges asendis (vt joonist B2).
-Lukake päästk korpusesse.
Seejuures veenduge, et vabastusvedru 17 ümbritseb vabastuspolti 18 ja availdab survet vabastushoovale 16.
- Seadke päästiku paigaldusavad kohakuti korpuse paigaldusavadega ja lükake tugivarras 15 lábi avade.
Lukake kummirongas 14 tugivarda 15soonde.
Salve taitmine (vt jooniseid C1-C3)
Enne seadme seadistamist, tarvikute vahetust ja seadme kæestpanekut katkestage Óhvarustus. See ettevaatusabinou hoib ára suruohuseadme soovimatu käivitumise.
Kasutage ainult Boschi originaalravikuid (vt.,Tehnilised andmed"). Suruohuseadme tappisdetailid nagu salv, ninaosa ja Iogikanal on kohandatud Boschi klambrite, naelte ja tihtvidega. Teised tootjad kasutavad teisstuguse kvaliteediga terast ja teiste mootmetega daleie.
Teiste tootjate kinnitusvahendite kasutamine voib suruohuseadet kahjustada ja tuua kaasa vigastuste ohu.
Hoidke suruohuseadet salve taitmise ajal nii, et seadme ninaosa 9 ei ole suunatud ei Teie enda ega teiste imesto poole.
Vajaduse korral puhastage ja maärige salve lögikanalit 21 ja veenduge, et salv 6 ei ole maardunud.
Vajutage salve lukule 4 ja avage salve kaas 7.
Salve spindel 19 tuleb reguleerida vastavalt naelte pikkusele, et naelad laheksid kergesti seadme ninaossa.
Tommake salve spindlit 19 üles ja keerake salve spindlit, kuni see fikseerub soovitud asendisse.
| Naelte pikkus | 19 mm - 32 mm | 32 mm - 44 mm |
| Salve markeering | 3/4 - 1 1/4 | 1 1/4 - 1 3/4 |
| Salve spindli asend | ülal all | |
| Pöörlemissuund | päripäeva | vastupäeva |
- Asetage naelarull 20 salve spindle19.
Vötkne naelarull piisavalt lahti, nii et esimese naela saab paigutada loggikanalisse 21 ja teise naela etteandedetaili 22.
Asetage naelte pead juhtsoonde 23.
- Sulgege salve kaas 7, nii et salve lukk 4 fikseerub kohale.
Veenduge, et naelarulli sissepanekul ei saa viga ega deformeeru naelte traatmahis. Vigastud mahise voi valesti sisse pandud naelarulli totu voib juhtuda, et salve kaant ei aaa enam korrektsalt sulgeda. See pohjustab haireid seadme toos.
Kasutamine
Vabastussüsteemid
Suruohuseadet saab kasutada kahe erineva vabastusssteemiga:
- Üksikloögi vabastamine
Selle vabastussüsteemi puhul tuleb kõigepealt suruda kontaktluliti 10 tugevasti vastu pinda. Kinnitusvahend lastakse valja alles siis, kui vajutate päästkule.
Järgmist kinnitusvahendit saab valja lasta vaid siis, kui päästk ja kontaktluliti on eelnevalt viud tagasi alasendisse.
-Kontaktvabastamine
Selle vabastussüsteimi puhul tuleb köigepealt vajutada päästkule.
Kinnitusvahend lastakse valja siis, kui sissevajutud päästkuga
seadme kontaktliliti 10 surutakse tugevasti vastu pinda.
Sellega saavutatakse suurem tokiiirus.
Vabastussüsteem valitakse vastava paästiku paigaldamisega. (vt
"Paästiku vahetamine", Ik 187)
Kasutuselevött
Enne seadme seadistamist, tarvikute vahetust ja seadme kæestpanekut katkestage ñhvarustus. See ettevaatusabinou hoibära suruohuseadme soovimatu käivitumise.
Tötamine üksiklögi vabastamise süsteemiga (vt joonist D)
Paigaldage hall päästik 5. (vt „Päästiku vahetamine“, Ik 187)
- Asetage ninaosa 9 tugevasti vastu toorikut, kuni kontaktluliti 10 on täiesti sisse surutud.
Seejarel vajutage korraks päästkule 5 ja vabastage see siis. Sejuures lastakse nael valja.
-Laske suruohuseadmelt pinnalt tagasi porgata.
- Järgmise naela sisselöömiseks eemaldage suruohuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüua.
Töotamine kontaktvabastussüsteemiga (vt joonist E)
Paigaldage punane päästik 8. (vt, Päästiku vahetamine, lk 187)
Vajutage päästik 8 sisse ja hoidke seda sees.
- Asetage ninaosa 9 tugevasti vastu toorikut, kuni kontaktiuliti 10 on tajesti sisse surutud.
Seejuureslastakse naelvalja.
-Laske suruohuseadmelt pinnalt tagasi porgata.
- Järgmise naela sisselöömiseks eemaldage suruohuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüua.
- Tostke suruhuseade uuestjargmisse kohta ning sel viisil laske seadmega sisse koiik naelad kogu pinna ulatuses.
188
Eesti
Iga kord, kui surute suruohuseadme vastu pinda ja kui kontaktluliti on sisse vajutad, lastakse nael vaja.
Kui soovitud arnuelaun sisse looedud, vabastage paastk 8.
Töjuhised
Enne seadme seadistamist, tarvikute vahetust ja seadme këestpanekut katkestage òhvarustus. See ettevaatusabinou hoib ára suruohuseadme soovimatu käivitumise.
Iga kord enne too alustamist kontrollige turvaseadiste ja lullite veatut toimimist ning kokiide kruvide ja nutrite kindlalt kinnitumist. Uhendage suruohuseade, mis on defektne voi ei toto vaeatult, suruohuvarustusesst kohe lahti ja voite uhendust Boschi volitatud remonditokojaga.
ARe modifitseerige suruohuseadet mingil viisil. Arge eemaldage ega blookeerige suruohuseadme osi, naiteks kontaktulit.
Arge tehke,kiireloomulisi parandustoid"ebasobivate vahenditega. Suruohuseadet tulebjarjepidevalt ja asjatundlikult hooldada (vt.,Houldus ja puhasus",lk 188).
Arge kahjustage suruohuseadet mingil viisil, keelatud on jargmised tegevused:
-seadmegraveerimine,
- umberehitus, mida tootja ei ole ette nainud,
- kovast materjalist, nt terasest, valmistatud sabloonide kinnitamine,
- porandale kukkuda laskmine voi seadme vedamine moeda porandat,
- käsitsemine haamrina,
- jōrakendamine mis tahes viisil.
Tehke kindlaks, mis asub pinna all voi taga. Arge lõge naelu seintesse, lagedesse voi porandatesse, mille taga on imedesed. Naelad voivad pinna labistada ja inimesi vigastada.
Arge loge naela juba sisselodud naela peale. Seejuures voib nael deformeeruda, naelad voivad omavahel kinni kiiluda, suruohuseadet ei ole enam voimalik kontrolli all hoida.
Kui suruohuseadet kasutatakse madalal temperatuuril, lahevad esimesed naelad sisse aeglasemalt. Kui suruohuseade on tootades soojenenud, tootab see taas tavakiirusel.
Vältridgeühilaske,et vahendada löogimatriijs kulumist.
Pikemate tookatkestuste jarel ja parast too loppu lahutage suruhuseade ohuvarustusest ja tuhendage salv.
Salve tuhjendamine
Vajutage salve lukule 4 ja avage salve kaas 7.
Eemaldage naelarull 20.
-Sulgege salve kaas 7, nii et salve lukk 4 fikseerub kohale.
Sugavuspiiriku seadistamine (vt jeonistF)
Naeite sissetungmissugavust saab reguleerida regulaatoriga 11.
-Tuhendage salv 6.
sisselaskmissugavuse vahendamiseks keerake regulaatorit 11 vastupaea.
Naelad ei lahe piisavalt sugavale:
sisselaskmissigavuse suurendamiseks keerake regulaatorit 11paripaea.
-Taïtke salv uuesti.
(vt,Salve taitmine,1k 187)
- Veenduge reguleeritud sissetungimssugavuse sobivuses proovipinnal.
Vajaduse korral korrake tooperatsioone.
Kinnikiunud naelte vabastamine (vt joonist G)
Uksikud naelad voivad loogikanalisse kinni jäda. Kui seda peaks juhtuma tihti, poörduge Boschi volitatud remonditökotta.
-Tuhendage salv 6.
Eemaldage kinnikiilunud nael. Vajaduse korral kasutage selleks tange.
Kui Iogimatrits 24 on valja likunud, lukake see mairitud kruvikeera ja voi mone muu sobiva mairitud esemega tagasi kolvi.
- Määrige lögikanalit 2 - 3 tilga mootoriölga (SAE 10 voi SAE 20).
-Taitke salv uesti.
(vt.Salve taitmine, Ik 187)
Markus: Kui pārast kinnikilunud naela eemaldamist el liigu lögimatrists enam tagasi, poorduge Boschi volitatud remonditökotta.
Distantsihoidjate reguleerimine (vt joonist H)
Distantsihoidja 25 abil saate katusesindite panekul sailitada alati uhesuguse vaHEMAa.
Distantsihoidja fikseerub ca iga 7 mm jarel:
- väikseim reguleeritav hämaa ninaosani: 12 cm,
- suurim reguleeritav vahema ninaosani: 21 cm.
Vajutage nupule 26 ja nihutage distantsihoidjat 25 seni, kuni soovitud vaHEMAa on vaJa reguleeritud.
Transportimiseks ühendage suruohuseade ohuvarustuse kuljest lahti, seda eeskatt juhul, kui kasutate redelit voi kui transportimisel on Teie keha ebatavalises asendis.
Kandmisel hoidke suruohuseadet vaid kaepidemest 2 ning päästk ei tohi alla sisse vajutud.
Kasutusvalisel ajal peab suruohuseade olema ohuvarustusest lahti uhendatud, seadet tuleb hoida kuivas ja soojas khas.
Kui Te seadet pikemat aega ei kasuta, märige terasest detaile vahese ülga. See hoiab āra rooste tekke.
Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage ohuvarustus. See ettevaatusabinou hoib arara suruohuseadme soovimatu käivitumise.
Antud suruohuseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikkla heb, tuleb see lasta parandada Boschi elektriliste kasi-tooristade volitatud klienditeenindustookojas.
Jareleparimiste esitamisel ja tagavaraosade tellimisel naidake kindlasti
ara suruohuseadme andmesildil olev 10-kohaline tootenumber.
Hoodus-ja parandustoid laske teha uksnes kvaliftseeritud tehnikutel. Nii tagate suruohuseadme ohutu toe.
Boschi volitatud parandustökojas tehakse need tõd kiiresti ja usaldusvärsalt.
Suruohuseadme mārimine (vt joonist l)
Kui suruohuseade ei ole ühendatud hooldusüksusega, tuleb seda regulaarselt märida:
- Väheintensivse kasutamise korral 1x paëvas.
- Intensiiyse kasutamise korral 2x paevas.
Tilgutage 2-3 tilka märet ohuliitmikku 3. Arge kasutage märet liiga suures koguses, sest see koguneb seadmesse ja väljub uuesti ohu valjalaskaeva 1 kaudu.
Kasutage Boschi soovitatud märdeaineid.
Mineraalne mootorioli SAE 10 (kasutamiseks juhul, kui umbritseva keskkonna temperatuur on vaga modal)
Mineralne moortorioli SAE 20
Märdeained ja puhastusvahendid utiliseerige keskonda sästval viisil. Järglle kasutusrligis kehtivaid noueid.
Tórvæemaldamine (vt jeonist J)
Katusepapi paigaldamisel voib suruohuseade saada kokku torvaga.
▶ Puhastamiseks kasutage vaid mittesuttivaid lahusteid ning kontaktluliti ja seadme ninaosa puhistage puhta lapiga.
Kandke kaitsekindaid.
Puhastage salv 6. Eemaldage plast- voi puiltaustud, mis voivad tootamise ajal salve koguneda.
Puhastage suruohuseadet regulaarselt suruohuga.
Korrashoid
Hoidke ohu valjalaskaeva 1, kontaktluliti 10 ja päästk alati puhtad ja vabad vorkehadesh (tolm, laustud, liiv jmt).
| Abinöu Pöhjendus Teostus | ||
| Puhastage regulaarselt jäökohiltrit. | Hoiab āra mustuse ja niiskuse kogunemise suruohuseadmesse. | - Avage väljalaskeventiil. |
| Hoidke märdeplokk alati täidetuna. | Tagab suruohuseadme pideva ölitamise. | - Tätte märdeplokk soovitatud märdevahenditega. (vt „Suruohuseadme märämine“, Ik 188) |
| Puhastage salve 6 ja etteandedetails 22. | Hoiab āra naela kinnikiildumise. | - Puhastage salve/eteandedetails mehpanismi iga päev suruohuga. |
| Tagage kontaktlūli 10 nōuetekohane toimimine. | Aitab kaasa tillohutuse ja suruohuseadme efektivse kasutamise tagamisele. | - Puhastage kontaktlūli mehpanismi iga päev suruohuga. |
| Märärige suruohuseadet. | Vähendab suruohuseadme kulumist. | - Tilgutage 2-3 tilka märaret öhulitmikku 3. (vt „Suruohuseadme märämine“, Ik 188) |
| Tühendage kompressor. | Hoiab āra mustuse ja niiskuse kogunemise suruohuseadmesse. | - Avage kompressori paagi väljalaskeventiil. |
Häirete körvaldamine
| Probleem Pöhjus Vea körvaldamine | ||
| Suruohuseade on toövalmis, kuid ei lase naelu välja. | Nael on lõgikanalisse kinni kiildunud. | - Eemaldage kinnikiildunud nael. (vt „Kinnikilunud naelte vabastamine“, Ik 188) |
| Naelte etteanne on blokeerunud. | - Vajaduse korral puhistage ja määrige etteandedetaili 22 ja veenduge, et salv 6 ei ole määr Dunud. | |
| Etteandedetaili 22 vedru on liiga nörk vöi defektne. | - Vötke ühendust Boschi volitatud remonditökojaga. Laske detail seal välja vahetada. | |
| Kasutad ei ole nöuetekohaseid kinnitusvahendeid. | - Kasutage üksnes originaaltarvikuid. Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt). | |
| Salv 6 on tühi. | - Tätke salv uesti. (vt „Salve tätmitne“, Ik 187) | |
| Naelad lastakse välja vaid väga aeglaselt ja liiga väikese survega. | Suruohuvarustuse nimiröhk on liiga madal. | - Suurendage suruohu lisandumist. Röhk ei tohi seejuures olla suurrem kui 8 baari. |
| Löögimatriits on kahjustatud. | - Kasutage Boschi soovitatud määrdeaineid. (vt „Suruohuseadme määrimine“, Ik 188) | |
| Kolvi tihend on kulund vöi kahjustatud. | - Vötke ühendust Boschi volitatud remonditökojaga. Laske detail seal välja vahetada. | |
| Puhver on kulunud. | - Vötke ühendust Boschi volitatud remonditökojaga. Laske detail seal välja vahetada. | |
| Sissetuleva öhu vooliku 13 pikkus ja LABIMÖet ei sobiSELL suruohuseadmega. | - Kasutage öigete möötmetega sissetuleva öhu voolikut. (vt „Tehnilised andmed“, Ik 186) | |
| Sissetuleva öhu voolik 13 on keerdus. | - Tömmake sissetuleva öhu voolik sirgeks. | |
Problem Pohjus Veakorvaldamine
| Naelad liūakse liiga sugavale. | Suruōhuvarustuse nimirōhk on liiga kōrge. | -Vähendage suruōhu lisandumist. Rōhk ei tohi seejuures olla madalam kui 5 baari. |
| Sūgavuspiirik on seatud liiga madalale. | -Seedke sūgavuspiirik soovitud sūgavusele.(vt „Sūgavuspiiriku seadistamine“, Ik 188) | |
| Puhver on kulunud. | -Vötke ühendust Boschi volitud remonditōkojaga.Laske detail seal välja vahetada. | |
| Naelu ei lõöda piisavalt sugavale. | Suruōhuvarustuse nimirōhk on liiga madal. | -Suurendage suruōhu lisandumist. Rōhk ei tohi seejuures olla suurem kui 8 baari. |
| Sūgavuspiirik on seatud liiga kōrgele. | -Seedke sūgavuspiirik soovitud sūgavusele.(vt „Sūgavuspiiriku seadistamine“, Ik 188) | |
| Sissetuleva ùhu vooliku 13 pikkus ja LABIMÖθei sobiSELL suruōhuseadmega. | -Kasutage öigete mõötmetega sissetuleva ùhu voolikut.(vt „Tehnilised andmed“, Ik 186) | |
| Sissetuleva ùhu voolik 13 on keerdus. | -Tömmake sissetuleva ùhu voolik sirgeks. | |
| Suruōhuseade jatab naelu vahele või on ettenihe liiga suur. | Kasutad ei ole nõuetekohaseidkinnitusvahendeid. | -Kasutage üksnes originaaltarvikuid.Kasutada tohib üksnes tabelis „Tehnilised andmed“ Ileetutd kinnitusvahendeid (naelu, klambreid jmt). |
| Salv 6 ei tõöta öigesti. | -Vajaduse korral puhistage ja määrige etteandedetaili 22 ja veenduge, et salv 6 ei ole määr Dunud. | |
| Etteandeddetaili 22 vedru on liiga nörk võidefektne. | -Vötke ühendust Boschi volitud remonditōkojaga.Laske detail seal välja vahetada. | |
| Kolvi tihend on kulunud või kahjustatud. | -Vötke ühendust Boschi volitud remonditōkojaga.Laske detail seal välja vahetada. | |
| Naelad jäväd lõogikanalisse tihti kinni. | Kasutad ei ole nõuetekohaseidkinnitusvahendeid. | -Kasutage üksnes originaaltarvikuid.Kasutada tohib üksnes tabelis „Tehnilised andmed“ Ileetutd kinnitusvahendeid (naelu, klambreid jmt). |
| -Vötke ühendust Boschi volitud remonditōkojaga. | ||
| Sisselöödud naelad on köverdunud. | Löögimatriits on kahjustatud. | -Vötke ühendust Boschi volitud remonditōkojaga.Laske detail seal välja vahetada. |
| Erinevalt tavalise tõökiirusega tõötamisest ei lahne naelad suure tõökiirusega tõötamisel piisavalt sügavale. | Sissetuleva ùhu vooliku siseläbimööt on liigavälke. | -Kasutage öigete mõötmetega sissetuleva ùhu voolikut.(vt „Tehnilised andmed“, Ik 186) |
| Kompressor ei sobi tõötamiseks suurel tõökirusel. | -Kasutage kompressorit, mis on külgeühendatud suruōhuseadmete ja tõökiruse jaaks piisavalt võimas. |
Lisatarvikud
Täieliku teabe lisatarvikute kohta saate Internetist Aadressidel www.bosch-pt.com vöi edasimuüjalt.
Mügijärgne teenindus ja noustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud kusimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaaaddressilt:
www.bosch-pt.com
Boschi muigiesindajad noustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud kusimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste kasktooriistade remont ja houldus
Parnnmt.549
76401 Saue vald, Laagri
Tel.: +372 (0679) 1122
Fax: +372 (0679) 1129
Kasutskolbmatuks muutunud seadmete kaitlus
Suruohuseade, lisatarvikud ja pakend tuleks suunata keskkonnasobraliku taaskasutussusteemi.
Märdeained ja puhasusvahendid utiliseerige keskonda säastval visil. Järgige kasutusrigis kehtivaid noueid.
Kui suruohuseade on kasutusressursi ammendanud, toimetage see umbertootluskeskusse voi tagastage Boschi volitatud edasimüjale.
Tootja jatab endale iguse muudatestegemiseks.
Latviešu
Drośibas noteikumi
Visparejie drošibas noteikumi pneimatiskajiem instrumenti
BRIDINAJUMS Izasiet un leverojlet sos noradijumus. Seit sniegtodarba droibas noteikumu neieverosana var izraisitugunsgreku un but par celoni elektriskajam triecienam vai nopietnam savainojumam.
Pec izlasianas saglabajlet droibas noteikumus.
Drosiba darba vietá
Uzturiet darba vietu tiru un sekojiet, lai t bute labi apgaismota. Nekartiga darba vieta un slikta apgaismojuma viegli var notikt nelaime gadijums.
Nelietojiet pneimatisko instrumentu spradzienbistamos apstaklos, kur tuvumā atrodas viegli uzlesmojosi skidrumi un/val gaisā ir paaugstinats gazes vai putekku sats. Darbinstrumentam
Latviešu | 191
saskaroties ar apstradajamo prieksmetu, dazkart veidojas dzirksteles, kas var izsaukt puteklu vai tvaku azdegansos.
Lietojt pneimatisko instrumentu, nejaujiet nepiederosam personam un berniem tuvoties darba vietai. Citu personu klatabutne var noverst uzmanibu, kā rezultata jus varat zaudet kontroli pär pneimatisko instrumentu.
Pneimatisko instrumentu drośba
Izmantojet saspiesto gaisu, kas atbilst kvalitates klasei 5 saskaar standartu DIN ISO 8573-1, ka ari atsevisku kondiconesanasierici, kas atrodas pneimatiska instrumenta tuvum. Lai pasargatu pneimatisko instrumentu no bojajumiem, netirumu uzkrasanas unrusas veidoanas, saspiestais gaiss nedrikst saturet piemaisijumus umitrumu.
Kontroléjet gaisa pievadcaurules un savienojumus. Visam kondi- cioneñanas iericem, savienojumiem un slutenem jabut paredzétam gaisa spiedienam un janodrosina gaisa plusma, kas noradita tehniskajos parametros. Ja gaisa spiediens ir par mazu, tick trauceta instrumenta normala Funktionesana, bet parak augsts spiediens var sabojat instrumentu un izraisit nelaimes gadijumu.
Nepielaujiet gaisa slutenu salieksanu vai saspiesan un sargajiet tas no saskarans as kimiskajlem skidinatajlem un asam skautnem. Sargajlet slutenes no karstuma, ellas un rotejosam masinuladam. Nekavejotles nomainiet bojatas slutenes. Bojata slutene var plist, izraisot pneimatisku triecienu, kas var radit savainojumu. Nekontrola gaisa plusma ar lielu atrumu parrvietojas putekli un skaidas, kas var izraisit smagus acu savainojumus.
Nodrosiniet, lai slutenu apskavas vienmer butu stingri savilktas. Nepietiekosi savilktas vai bojatas slutenu apskavas var but par celoni nekontroljamai gaisnapludei.
Personu drošoba
Stradajot ar pneimatisko instrumentu, saglabajet paskontroi un rikojieties saskaar veselo saprata. Neliotojiet pneimatisko instrumentu, ja jutaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisita reibuma. Stradajot ar pneimatisko instrumentu, pat viens neuzmanibas mirklis var klut par celoni nopietnam savainojumam.
Darba laika izmantojiet individuales darba aizsardzibas lidzeklus un nesajiet aizsargbrilles. Individuo darba aizsardzibas lidzeklu (puteklu aizsargmaskas, neslido su apavu un aizsargkiveres vai ausu aizsargu) pielietosana atbilsto s pneimatiska instrumenta tipam un veicama darba raksturam lauj izvairities no savainojumiem.
Nepielauijet pneimatiska instrumenta patvaligu ieslegsanos. Pirms pievienosanas gaisa spiedientiklam, atvienosanas no t a vai parvietoanas parllecinietles, ka pneimatiskals instruments ir izslegts. Parnesot pneimatisko instrumentu, ja pirksts atrodas uz iesledzega, k a ri pievienojot to gaisa spiedientiklam laika, kad pneimatiskais instruments ir ieslegts, vigli var notikt nelaimes gadijums.
Pirms pneimatka instrumenta ieslegsanas neaizmirstiet iznemnt no ta regulejos instruments. Regulejoas instruments, kas pneimatka instrumenta ieslegsanas bridi nav iznems no ta kustigajam dalam, var but par celoni savainojumam.
Stradajot ar pneimatisko instrumentu, ienemiet stabilu auguma stavokli. Darba laika ieturiet stingru staju un vienmer saglabajiet lidzsvaru. Stingra staja un darba apstakliem atbilsto's auguma stavoklis atvieglo pneimatiska instrumenta vadibu neparedzetasituacijas.
Izvělties darbam pleméruti apgérbu. Darba laika nenésajlet brvi plandoşas drebes un rotaslietas. Netuviniet matus, apgérbu un aizsargcimdus pneimatiská instrumenta kustigajám dalám. Valigas drebes, rotaslietas un gari mati var iekerties pneimatiská instrumenta kustigajás dalám.
Ja pneimatiska instrumenta konstrukcija lauj tam pievienot arejo puteklu uzsuksanas vai savaksanas/uzkrasanas ierici, sekojet, lait a butu pievienta un pareizi darbotos. Pielietojot minetas ierices, samazinas puteklu kaitiga ietekme uz lietotaja veselibu.
Tiesi neieelpojiet izstradato gaisu. Nepielauij, la izstradata gaisa plusma nonaktu acis. Pneimatisko instrumentu izstradaitaigass var saturet udens tvaikus, elju un metala dalas vai kompresora tirisanas lidzekla pallekas. So sastavdalu ieelposana var but kaitiga veselibai.
Pareiza apiesanas un darbs ar pneimatiskajiem instrumentiem
Lietojet skruvspiles vaitu situprinajuma ierici apstradjam prieksmeta nostiprinasanaiv athalstiisanai. Turo apstradajamo prieksmetu ar roku vai piespiezot to ar kermeni, nav iespejams drosti stradat ar pneimatisko instrumentu.
Neparslogojt pneimatisko instrumentu. Katram darbam izvelieties piemerotupneimatisko instrumentu.Pneimatiskais instruments darbojas labak un drosak tam paredzeta noslodzes diapazona.
Nelletojet pneimatisko instrumentu, ja ir bojats ta iesledzejs. Pneimatiskais instruments, ko nevar iesegt un izsegt, ir bistams lietotajam, un to nepiecesams remontet.
Pirms pneimatisch instrumenta reguleşanas, piederumu nomiñas
vai atstásanas bez uzraudzibas pátrauciet tam gaisa padevi. Sáds
piesardzibas pasakums |auj noverst pneimatisch instrumenta nejaušu
ieslégsanos.
Ja pneimatiskais instruments netiek darbinats, uzglabajiet to piemerotavieta, kas nav pieejama berniem. Nelauijiet lietot pneimatisko instrumentu personam, kuram nav pleredzes darba ar to vai kuras nav iepazinusas ar so lietoanas pamacibu. Ja pneimatisko instrumentu lieto nekompentatas personas, tas var klut bistams.
Rupigi velociet pneimatska instrumenta apkalposanu. Pärbaudiet, vai pneimatska instrumenta kustigas dalas darbojas bez traucjumiem un naviespiestas, vai kada no dalam nav salauztavai bojata un vai katra no tam pareizi darbojas un nelabveligi neietekme pneimatska instrumenta funkcioneisanu. Pirms instrumenta lietosanas nodrosiniet, lai bojatas dalas tiktu savlaicigi nomainitas valizremontetas. Daudzi nelaimes gadijumi notiek tapec, ka pneimatskais instruments pirms lietoanas nav ticis pienacigi apkal pots.
Lietojlet vienigi tadus pneimatiskos instrumentus, papildplederumus, darbinstrumentus utt., kas atbilst selt snieg-tajiem noteikumiem. Nemiet vera ari konkreto darba apstaklus un pielietojuma ipatnibas. Pneimatisko instrumentu lietošana citiem merkiem, neka to ir paredzejusi raizotajirma, var but bistama un novest pie neparedzamam sekam.
Apkalpošana
Nodrosiniet, lai pneimatiska instrumenta remontu veiktu kvalificets personals, nomainai izmantojot originalas rezerves dalas. Tikai iespejams saglabat vajadzigo darba drosihas limeni, stradajot ar pneimatisko instrumentu.
Drośbas noteikumi pneimatiskajiem iedzisanas instrumentiem
Nesajietaizsargbrilles.
