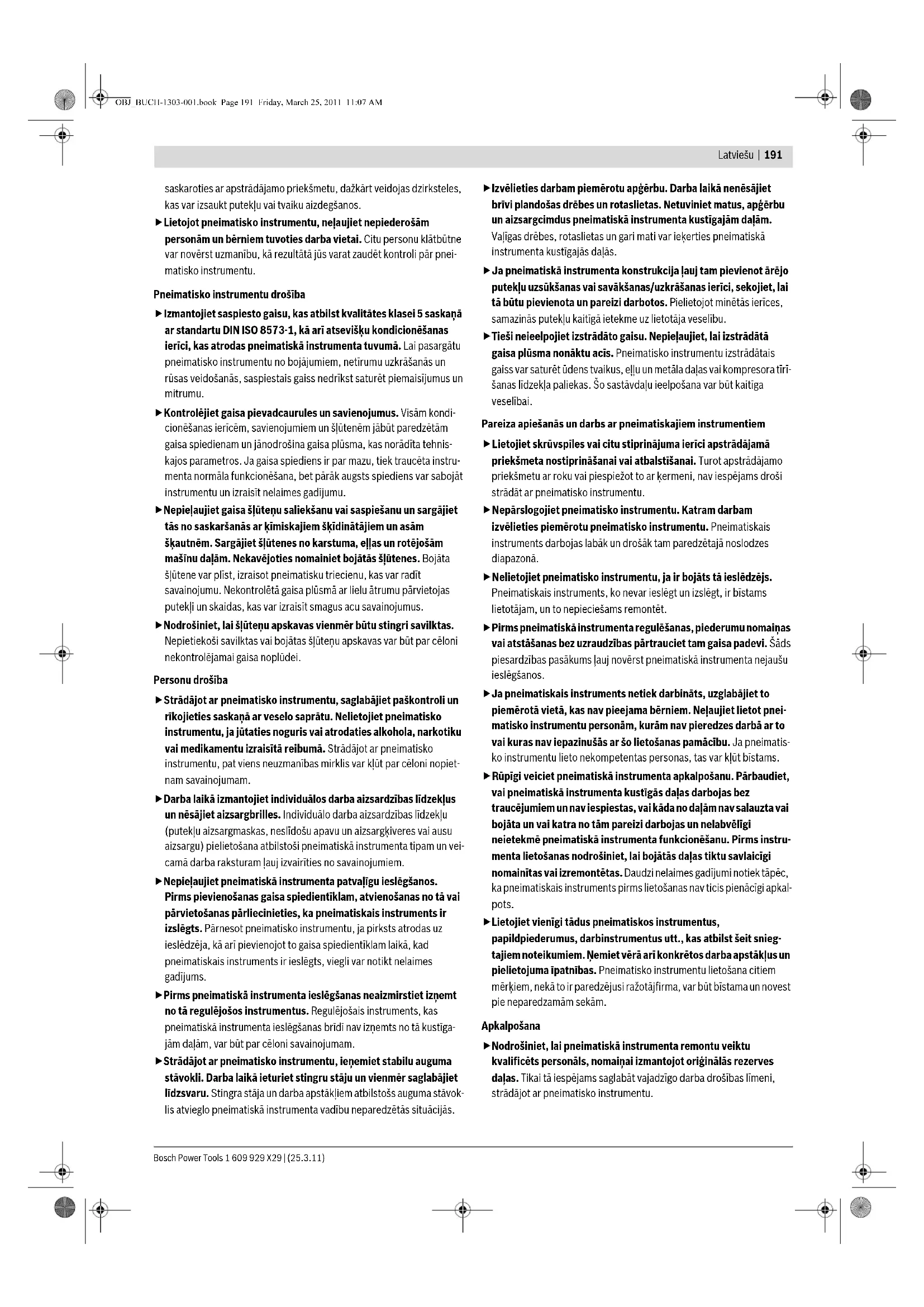

OBJ_BUCH-1303-001.book Page 190 Friday, March 25, 2011 11:07 AMLatviešu | 191 Bosch Power Tools 1 609 929 X29 | (25.3.11) saskaroties ar apstrādājamo priekšmetu, dažkārt veidojas dzirksteles, kas var izsaukt putekļu vai tvaiku aizdegšanos. fLietojot pneimatisko instrumentu, neļaujiet nepiederošām personām un bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār pnei- matisko instrumentu. Pneimatisko instrumentu drošība fIzmantojiet saspiesto gaisu, kas atbilst kvalitātes klasei 5 saskaņā ar standartu DIN ISO 8573-1, kā arī atsevišķu kondicionēšanas ierīci, kas atrodas pneimatiskā instrumenta tuvumā. Lai pasargātu pneimatisko instrumentu no bojājumiem, netīrumu uzkrāšanās un rūsas veidošanās, saspiestais gaiss nedrīkst saturēt piemaisījumus un mitrumu. fKontrolējiet gaisa pievadcaurules un savienojumus. Visām kondi- cionēšanas ierīcēm, savienojumiem un šļūtenēm jābūt paredzētām gaisa spiedienam un jānodrošina gaisa plūsma, kas norādīta tehnis- kajos parametros. Ja gaisa spiediens ir par mazu, tiek traucēta instru- menta normāla funkcionēšana, bet pārāk augsts spiediens var sabojāt instrumentu un izraisīt nelaimes gadījumu. fNepieļaujiet gaisa šļūteņu saliekšanu vai saspiešanu un sargājiet tās no saskaršanās ar ķīmiskajiem šķīdinātājiem un asām šķautnēm. Sargājiet šļūtenes no karstuma, eļļas un rotējošām mašīnu daļām. Nekavējoties nomainiet bojātās šļūtenes. Bojāta šļūtene var plīst, izraisot pneimatisku triecienu, kas var radīt savainojumu. Nekontrolētā gaisa plūsmā ar lielu ātrumu pārvietojas putekļi un skaidas, kas var izraisīt smagus acu savainojumus. fNodrošiniet, lai šļūteņu apskavas vienmēr būtu stingri savilktas. Nepietiekoši savilktas vai bojātas šļūteņu apskavas var būt par cēloni nekontrolējamai gaisa noplūdei. Personu drošība fStrādājot ar pneimatisko instrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Nelietojiet pneimatisko instrumentu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar pneimatisko instrumentu, pat viens neuzmanības mirklis var kļūt par cēloni nopiet- nam savainojumam. fDarba laikā izmantojiet individuālos darba aizsardzības līdzekļus un nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši pneimatiskā instrumenta tipam un vei- camā darba raksturam ļauj izvairīties no savainojumiem. fNepieļaujiet pneimatiskā instrumenta patvaļīgu ieslēgšanos. Pirms pievienošanas gaisa spiedientīklam, atvienošanas no tā vai pārvietošanas pārliecinieties, ka pneimatiskais instruments ir izslēgts. Pārnesot pneimatisko instrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to gaisa spiedientīklam laikā, kad pneimatiskais instruments ir ieslēgts, viegli var notikt nelaimes gadījums. fPirms pneimatiskā instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus. Regulējošais instruments, kas pneimatiskā instrumenta ieslēgšanas brīdī nav izņemts no tā kustīga- jām daļām, var būt par cēloni savainojumam. fStrādājot ar pneimatisko instrumentu, ieņemiet stabilu auguma stāvokli. Darba laikā ieturiet stingru stāju un vienmēr saglabājiet līdzsvaru. Stingra stāja un darba apstākļiem atbilstošs auguma stāvok- lis atvieglo pneimatiskā instrumenta vadību neparedzētās situācijās. fIzvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus pneimatiskā instrumenta kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties pneimatiskā instrumenta kustīgajās daļās. fJa pneimatiskā instrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot minētās ierīces, samazinās putekļu kaitīgā ietekme uz lietotāja veselību. fTieši neieelpojiet izstrādāto gaisu. Nepieļaujiet, lai izstrādātā gaisa plūsma nonāktu acīs. Pneimatisko instrumentu izstrādātais gaiss var saturēt ūdens tvaikus, eļļu un metāla daļas vai kompresora tīrī- šanas līdzekļa paliekas. Šo sastāvdaļu ieelpošana var būt kaitīga veselībai. Pareiza apiešanās un darbs ar pneimatiskajiem instrumentiem fLietojiet skrūvspīles vai citu stiprinājuma ierīci apstrādājamā priekšmeta nostiprināšanai vai atbalstīšanai. Turot apstrādājamo priekšmetu ar roku vai piespiežot to ar ķermeni, nav iespējams droši strādāt ar pneimatisko instrumentu. fNepārslogojiet pneimatisko instrumentu. Katram darbam izvēlieties piemērotu pneimatisko instrumentu. Pneimatiskais instruments darbojas labāk un drošāk tam paredzētajā noslodzes diapazonā. fNelietojiet pneimatisko instrumentu, ja ir bojāts tā ieslēdzējs. Pneimatiskais instruments, ko nevar ieslēgt un izslēgt, ir bīstams lietotājam, un to nepieciešams remontēt. fPirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. fJa pneimatiskais instruments netiek darbināts, uzglabājiet to piemērotā vietā, kas nav pieejama bērniem. Neļaujiet lietot pnei- matisko instrumentu personām, kurām nav pieredzes darbā ar to vai kuras nav iepazinušās ar šo lietošanas pamācību. Ja pneimatis- ko instrumentu lieto nekompetentas personas, tas var kļūt bīstams. fRūpīgi veiciet pneimatiskā instrumenta apkalpošanu. Pārbaudiet, vai pneimatiskā instrumenta kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta un vai katra no tām pareizi darbojas un nelabvēlīgi neietekmē pneimatiskā instrumenta funkcionēšanu. Pirms instru- menta lietošanas nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai izremontētas. Daudzi nelaimes gadījumi notiek tāpēc, ka pneimatiskais instruments pirms lietošanas nav ticis pienācīgi apkal- pots. fLietojiet vienīgi tādus pneimatiskos instrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit snieg- tajiem noteikumiem. Ņemiet vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Pneimatisko instrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, var būt bīstama un novest pie neparedzamām sekām. Apkalpošana fNodrošiniet, lai pneimatiskā instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas. Tikai tā iespējams saglabāt vajadzīgo darba drošības līmeni, strādājot ar pneimatisko instrumentu. OBJ_BUCH-1303-001.book Page 191 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 192 | Latviešu Drošības noteikumi pneimatiskajiem iedzīšanas instrumentiem Nēsājiet aizsargbrilles. fVienmēr uzskatiet, ka pneimatiskajā instrumentā ir iepildīti stiprinājuma elementi. Neuzmanīga apiešanās ar pneimatisko instrumentu var būt par cēloni iedzenamo stiprinājuma elementu pēkšņai izmešanai, kas var izraisīt savainojumu. fDarba laikā turiet pneimatisko instrumentu tā, lai netiktu savainota galva vai pārējās ķermeņa daļas iespējama atsitiena gadījumā, ja tiek pārtraukta enerģijas padeve vai notiek mēģinājums iedzīt stiprinājuma elementu cietā virsmā. fNevērsiet pneimatisko instrumentu pret sevi vai citām tuvumā esošajām personām. Ja nejauši nostrādā triecienmehānisms, var pēkšņi tikt izmests stiprinājuma elements, izraisot savainojumu. fNeiedarbiniet pneimatisko instrumentu, pirms tas nav cieši piespiests stiprināmajam priekšmetam. Ja pneimatiskais instruments nesaskaras ar stiprināmo priekšmetu, stiprinājuma elements var atlekt no stiprinājuma vietas, izraisot pneimatiskā instrumenta atkārtotu palaišanos. Nestrādājiet uz kāpnēm vai sastatnēm, ja ir izvēlēts palaišanas veids „kontaktpalaišana“. Īpaši jāizvairās veikt dažādus darbus, piemēram, aiznaglot kastes vai iežogojumus vai ierīkot transporta stiprinājumus automašīnās vai vagonos, stāvot uz sastatnēm, kāpnēm, redeļveida trepēm un citām līdzīgām konstrukcijām, piemēram, uz jumta līstēm, kā arī pārvietoties no vienas darba vietas uz citu pa šādām konstrukcijām. Izmantojot šo palaišanas veidu, stiprinājuma elements tiek iedzīts ik reizi, kad tiek nospiests palaidējs, pneimatiskajam instrumentam nejauši piespiežoties kādai virsmai. Tas var radīt savainojumus. fStrādājiet piemērotos apstākļos. Iedzenamais stiprinājuma elements var izkļūt cauri plāniem priekšmetiem vai arī noslīdēt no priekšmetu stūriem un malām, radot savainojumus. Pārtrauciet gaisa padevi, ja stiprinājuma elements iestrēgst pneimatiskajā instrumentā. Ja pneimatiskajam instrumentam tiek pievadīts saspiestais gaiss, iestrēgušā stiprinājuma elementa izņemšanas laikā var nejauši iedarboties triecienmehānisms. fIevērojiet piesardzību, mēģinot izņemt stingri iestrēgušu stiprinājuma elementu. Šādā gadījumā sistēma ir nospriegota, un, mēģinot izņemt stingri iestrēgušo stiprinājuma elementu, tas var tikt izmests ar lielu spēku. fNelietojiet šo pneimatisko instrumentu šādam uzdevumam. Tas nav paredzēts šādam uzdevumam, jo var tikt bojāta elektrisko vadu izolācija, radot elektriskā trieciena saņemšanas un aizdegšanās risku. fNekādā gadījumā neizmantojiet skābekli vai deggāzi kā enerģijas avotu pneimatiskā instrumenta darbināšanai. Deggāze ir kaitīga veselībai un var izraisīt sprādzienu pneimatiskajā instrumentā. fLietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā komunālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības. fPneimatisko instrumentu drīkst pievienot tikai pie tāda spiedienvada, kurā spiediens nepārsniedz pneimatiskā instrumenta maksimālo pieļaujamo spiedienu vairāk, kā par 10 %; ja spiediens ir lielāks, spiedienvadā jāierīko spiediena regulēšanas (samazināšanas) ventilis kopā ar spiediena ierobežošanas ventili, kas ieslēgts pēc tā. Pārāk augsts spiediens parasti ir par cēloni pneimatiskā instrumenta nepareizai darbībai vai pat tā salūšanai, izraisot savainojumu. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pielietojums Pneimatiskais instruments ir paredzēts sastiprināšanas darbiem, veidojot jumta segumu, veidnes un koka apšuvumu, nostiprinot līstes un izgatavojot sienas vai griestu elementus, koka fasādes un žogus, paletes, prettrokšņa sienas un kastes. Instrumentu drīkst lietot vienīgi kopā ar tabulā „Tehniskie parametri“ norādītajiem stiprinājuma elementiem (naglām, skavām u.c.). Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem pneimatiskā instrumenta attēlā, kas sniegts grafiskajā lappusē. 1 Izstrādātā gaisa izvadatvere 2 Rokturis 3 Gaisa šļūtenes uzgalis 4 Magazīnas aizdare 5 Palaišanas mēlīte darbam ar vienreizējo palaišanu 6 Magazīna 7 Magazīnas vāks 8 Palaišanas mēlīte darbam ar kontaktpalaišanu 9 Triecienizvads 10 Palaidējs 11 Pirkstrats dziļuma ierobežotāja regulēšanai 12 Automātiskais šļūtenes uzgalis 13 Saspiestā gaisa pievadšļūtene 14 Gumijas gredzens 15 Palaišanas mēlītes ass 16 Palaišanas svira 17 Palaišanas atspere 18 Palaišanas stienis 19 Magazīnas spole 20 Naglu rulons* 21 Triecienkanāls 22 Padeves āķis 23 Padeves grope 24 Triecienstienis 25 Iedzīšanas soļa regulators 26 Taustiņš iedzīšanas soļa regulatora atbrīvošanai *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. OBJ_BUCH-1303-001.book Page 192 Friday, March 25, 2011 11:07 AMLatviešu | 193 Bosch Power Tools 1 609 929 X29 | (25.3.11) Tehniskie parametri Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 792, kā arī direktīvām 2006/42/EK. Tehniskā dokumentācija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 25.03.2011 Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 12549. Pneimatiskā instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis ir 92 dB(A); trokšņa jaudas līmenis ir 105 dB(A). Izkliede K=2 dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība ir noteikta atbilstoši standartam EN ISO 20643: vibrācijas paātrinājuma vērtība a

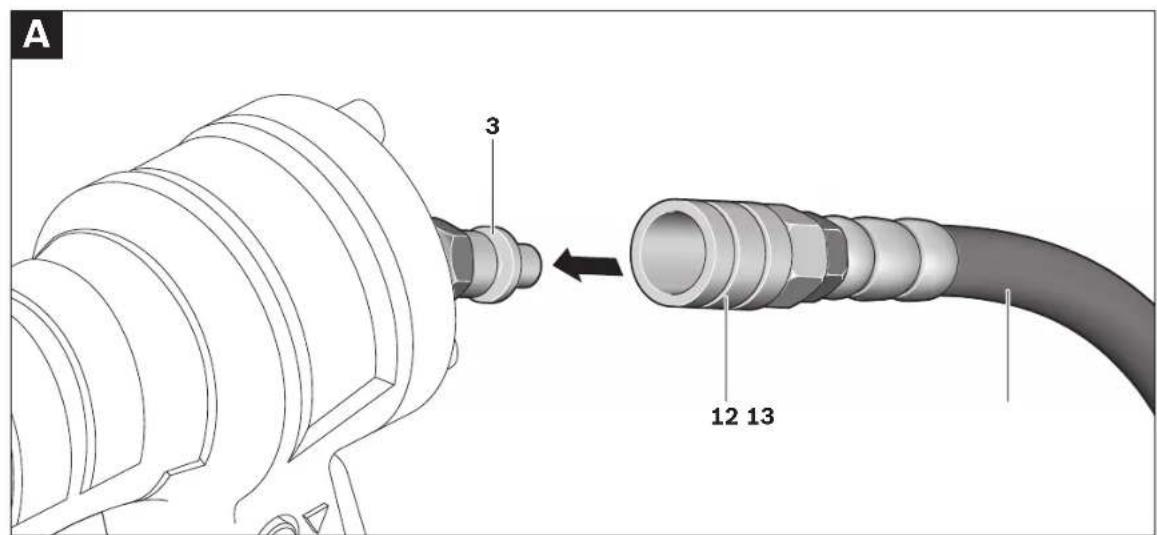

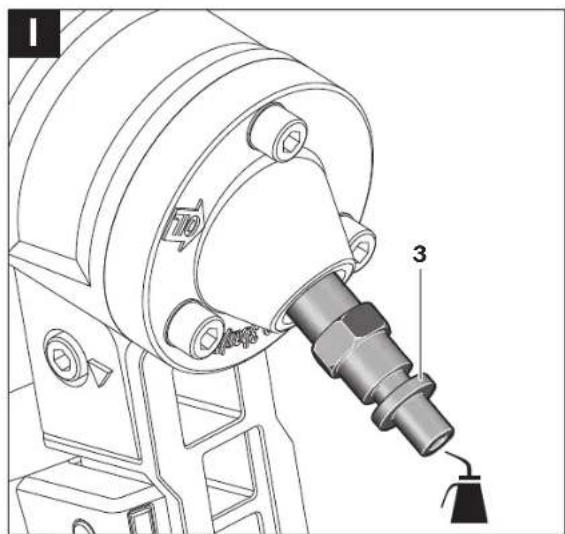

Montāža Gaisa padeve Pārliecinieties, ka spiediens gaisa spiedientīklā nav lielāks par pneimatiskā instrumenta maksimālo pieļaujamo spiedienu. Pirms darba ieregulējiet tādu gaisa spiedienu, kas atbilst ieteicamā nominālā spiediena zemākajai robežvērtībai (skatīt sadaļu „Tehniskie parametri“). Šaubu gadījumā ar manometru pārbaudiet gaisa spiediena vērtību pneimatiskā instrumenta ievadatveres tuvumā, tam darbojoties. Lai panāktu maksimālu jaudu, gaisa pievadšļūtenes parametriem 13 (savienojošajai vītnei, maksimālajam darba spiedienam, diametram nenospriegotā stāvoklī un maksimālajam garumam) jāatbilst norādītajām vērtībām (skatīt sadaļu „Tehniskie parametri“). Lai pasargātu pneimatisko instrumentu no bojājumiem, netīrumu uzkrāšanās un rūsas veidošanās, pievadāmajam saspiestajam gaisam jābūt attīrītam no mehāniskajiem piemaisījumiem un mitruma. Visiem spiedientīkla armatūras elementiem, savienojumiem un šļūtenēm jābūt paredzētām gaisa spiedienam un jānodrošina gaisa plūsma, kas no- rādīta pneimatiskā izstrādājuma tehniskajos parametros. Nepieļaujiet gaisa pievadšļūteņu sašaurināšanos to savērpšanās, saliekšanās vai izstiepšanās dēļ! Pneimatiskā instrumenta pievienošana gaisa spiedientīklam (attēls A) – Iztukšojiet magazīnu 6 (skatīt sadaļu „Magazīnas iztukšošana“ lappusē 195). Veicot tālāk aprakstītās darbības, var notikt stiprinājuma elementa izmešana, ja pneimatiskā instrumenta remonta, apkalpošanas vai transportēšanas laikā tā iekšējās daļas neatrodas sākuma stāvoklī. – Savienojiet šļūtenes savienotāju 3 ar gaisa pievadšļūteni 13, kas ir aprīkota ar automātisko šļūtenes uzgali 12. – Pārbaudiet, vai pneimatiskais instruments funkcionē bez traucējumiem, šim nolūkam piespiežot tā triecienizvadu 9 pie koka vai koku saturoša materiāla atgriezuma un vienu vai divas reizes palaižot instrumentu. Palaišanas mēlītes nomaiņa (attēli B1–B2) Pirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. Pneimatiskā instrumenta palaišanu var realizēt divos dažādos veidos. Palaišanas veids tiek izvēlēts, iestiprinot instrumentā atbilstošu palaišanas mēlīti. Palaišanas mēlītes izņemšana – Novelciet gumijas gredzenu 14 no palaišanas mēlītes ass 15. – Izvelciet palaišanas mēlītes asi 15 no instrumenta korpusa. Pneimatiskais naglotājs GCN 45-15 Professional Izstrādājuma numurs 3 601 D91 C.. Trieciena spēks pie 6,3 bāriem (91 psi) Nm 37,3 Palaišanas veids – vienreizēja palaišana ar atkārtota trieciena novēršanu – kontaktpalaišana

Stiprinājuma elementi – tips – garums – diametrs

Magazīnas leņķis ° 15 Maks. magazīnas ietilpība

Dzinēju eļļa SAE 10, SAE 20 ml 0,25–0,5 Iekšējais tilpums ml 362 Nominālais spiediens bāri 5–8 Savienojošā vītne "3/8 Gaisa pievadšļūtene – maks. darba spiediens pie 20 °C – diametrs nenospriegotā stāvoklī – maks. garums bāri

Gaisa patēriņš vienai iedzīšanas operācijai pie 6,8 bāriem (100 psi) l1,3 Izmēri – augstums – platums – garums

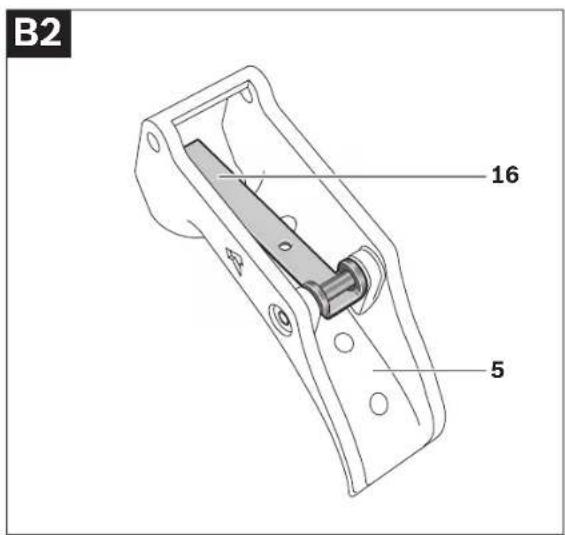

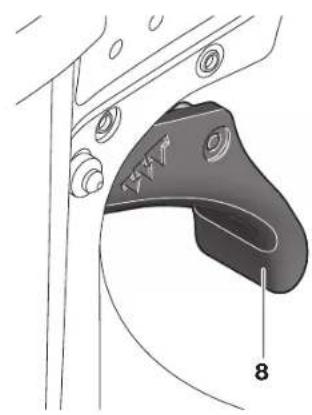

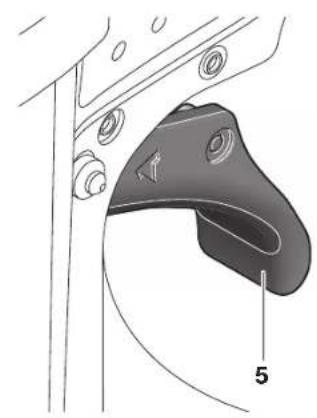

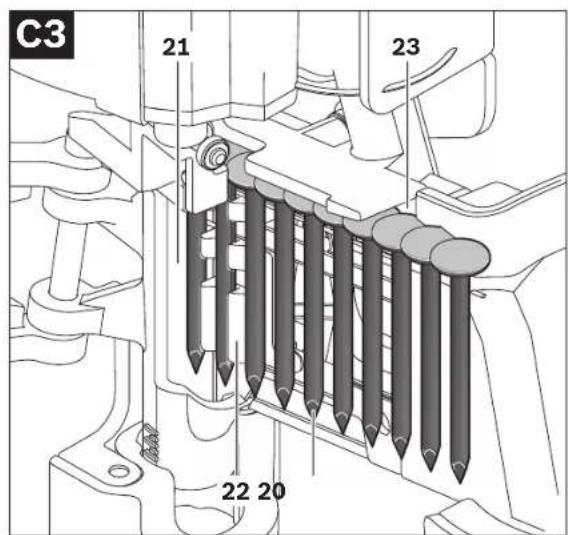

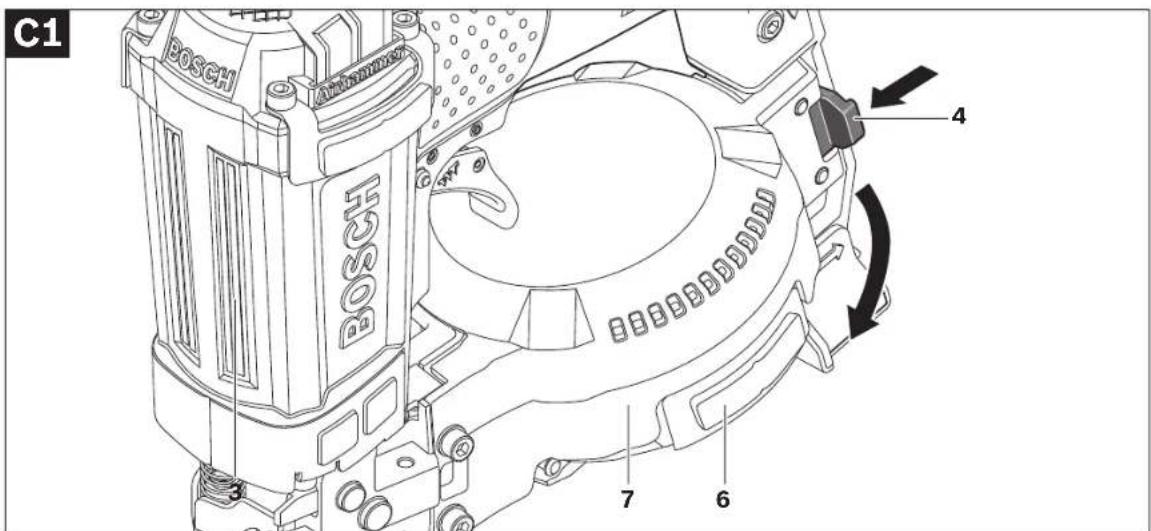

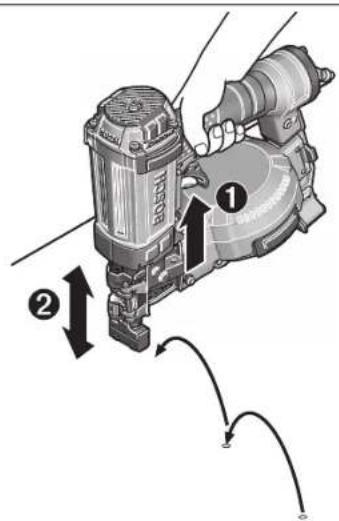

Svars atbilstoši EPTA-Procedure 01/2003 kg 2,5 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Simbols Palaišanas mēlīte Palaišanas veids Palaišanas mēlīte 5 (pelēka) vienreizēja palaišana ar atkārtota trieciena novēršanu Palaišanas mēlīte 8 (sarkana) kontaktpalaišana OBJ_BUCH-1303-001.book Page 193 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 194 | Latviešu – Izvelciet palaišanas mēlīti no instrumenta korpusa, pārvietojot to uz aizmuguri un lejup. Palaišanas mēlītes iestiprināšana – Izvēlieties palaišanas mēlīti, kas atbilst vēlamajam palaišanas veidam. Piezīme. Iestiprinot pelēko palaišanas mēlīti 5, sekojiet, lai palaišanas svira 16 atrastos pareizā stāvoklī (skatīt attēlu B2). – Ievietojiet palaišanas mēlīti instrumenta korpusā. Nodrošiniet, lai palaišanas atspere 17 nosegtu palaišanas stieni 18 un spiestu uz palaišanas sviru 16. – Savietojiet palaišanas mēlītes stiprinājuma atvērumus ar stiprinājuma atvērumiem instrumenta korpusā un izbīdiet palaišanas mēlītes asi 15 caur šiem atvērumiem. – Uzbīdiet gumijas gredzenu 14 uz palaišanas mēlītes ass 15 tā, lai tas iegultu ass gropē. Magazīnas uzpildīšana (attēli C1–C3) Pirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. fLietojiet vienīgi oriģinālos Bosch piederumus (skatīt sadaļu „Tehniskie parametri“). Pneimatiskā instrumenta precīzās daļas, piemēram, magazīna, triecienizvads un padeves kanāls, ir piemērotas vienīgi Bosch skavām, naglām un stiprinājuma stieņiem. Citas ražotājfirmas piegādā atšķirīgas kvalitātes un izmēru stiprinājuma elementus. Izmantojot stiprinājuma elementus, kas nav ieteikti lietošanai, var tikt bojāts pneimatiskais instruments un tā lietotājs var gūt savainojumus. Magazīnas uzpildīšanas laikā turiet pneimatisko instrumentu tā, lai triecienizvads 9 nebūtu vērsts pret jūsu ķermeņa daļām, kā arī pret citām personām. – Ja nepieciešams, notīriet un ieeļļojiet triecienkanālu 21 un nodrošiniet, lai magazīna 6 būtu tīra. – Nospiediet magazīnas aizdari 4 un atveriet magazīnas vāku 7. Magazīnas spole 19 jāieregulē atbilstoši naglu garumam, panākot, lai naglas varētu pārvietoties uz priekšu triecienizvada virzienā bez berzes un aizķeršanās. – Šim nolūkam pavelciet magazīnas spoli 19 augšup un pagrieziet tā, lai spole fiksētos vēlamajā stāvoklī. – Novietojiet naglu rulonu 20 uz magazīnas spoles 19. – Iztiniet naglu lenti no rulona tā, lai pirmo naglu varētu ievietot triecienkanālā 21, bet otro naglu - padeves āķī 22. Ieguldiet naglu galvas vadotnes gropē 23. – Aizveriet magazīnas vāku 7, līdz fiksējas magazīnas aizdare 4. fSekojiet, lai ap naglām aptītā stieple netiktu bojāta vai deformēta. Viens bojāts stieples vijums vai nepareizi ievietots naglu rulons var padarīt neiespējamu magazīnas vāka pareizu aizvēršanu. Tas ir par cēloni pneimatiskā instrumenta nepareizai funkcionēšanai. Lietošana Palaišanas veids Pneimatiskā instrumenta palaišanu var realizēt divos dažādos veidos. – Vienreizēja palaišana ar atkārtota trieciena novēršanu Izmantojot šo palaišanas veidu, palaidējs 10 vispirms cieši jāpiespiež stiprināmajam priekšmetam. Stiprinājuma elements tiek iedzīts pēc palaišanas taustiņa nospiešanas. Nākošā iedzīšanas operācija ir iespējama tikai pēc tam, kad palaidējs un palaišanas taustiņš atgriežas sākuma stāvoklī. – Kontaktpalaišana Izmantojot šo palaišanas veidu, vispirms jānospiež palaišanas mēlīte . Stiprinājuma elements tiek iedzīts tikai tad, kad pie nospiestas palaišanas mēlītes palaidējs 10 tiek cieši piespiests stiprināmajam priekšmetam. Tas ļauj panākt lielāku darbības ātrumu. Palaišanas veids tiek izvēlēts, iestiprinot instrumentā atbilstošu palaišanas mēlīti. (skatīt sadaļu „Palaišanas mēlītes nomaiņa“ lappusē 193). Uzsākot lietošanu Pirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. Darbs ar vienreizēju palaišanu (attēls D) – Iestipriniet instrumentā pelēko palaišanas mēlīti 5 (skatīt sadaļu „Palaišanas mēlītes nomaiņa“ lappusē 193) – Cieši piespiediet triecienizvadu 9 nostiprināmajam priekšmetam, līdz palaidējs 10 tiek līdz galam nospiests. – Tad īslaicīgi nospiediet un atlaidiet palaišanas mēlīti 5. Līdz ar to tiek iedzīta nagla. – Ļaujiet pneimatiskajam instrumentam trieciena brīdī atlekt no stiprināmā priekšmeta. – Lai turpinātu stiprināmo elementu iedzīšanu, pilnīgi paceliet pneimatis- ko instrumentu no stiprināmā priekšmeta un cieši piespiediet nākošajai iedzīšanas vietai. Darbs ar kontaktpalaišanu (attēls E) – Iestipriniet instrumentā sarkano palaišanas mēlīti 8 (skatīt sadaļu „Palaišanas mēlītes nomaiņa“ lappusē 193) – Nospiediet palaišanas mēlīti 8 un turiet to nospiestu. – Cieši piespiediet triecienizvadu 9 nostiprināmajam priekšmetam, līdz palaidējs 10 tiek līdz galam nospiests. Līdz ar to tiek iedzīta nagla. – Ļaujiet pneimatiskajam instrumentam trieciena brīdī atlekt no stiprināmā priekšmeta. – Lai turpinātu stiprināmo elementu iedzīšanu, pilnīgi paceliet pneimatis- ko instrumentu no stiprināmā priekšmeta un cieši piespiediet nākošajai iedzīšanas vietai. – Vienmērīgi pārvietojiet pneimatisko instrumentu, to paceļot un pēc tam piespiežot nākošajai iedzīšanas vietai. Nagla tiek iedzīta ik reizi, kad pneimatiskais instruments tiek piespiests stiprināmajam priekšmetam, nospiežot palaidēju. – Pēc vēlamā naglu skaita iedzīšanas atlaidiet palaišanas mēlīti 8. Naglu garums 19 mm–32 mm 32 mm–44 mm Magazīnas marķējums 3/4–11/4 11/4–13/4 Magazīnas spoles stāvoklis augšējs apakšējs Pagriešanas virziens pulksteņa rādītāju kustības virzienā pretēji pulksteņa rādītāju kustības virzienam OBJ_BUCH-1303-001.book Page 194 Friday, March 25, 2011 11:07 AMLatviešu | 195 Bosch Power Tools 1 609 929 X29 | (25.3.11) Norādījumi darbam Pirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. Ik reizi pirms darba uzsākšanas pārliecinieties, ka visas pneimatiskā instrumenta drošības un palaišanas ierīces funkcionē bez traucējumiem un ir stingri pieskrūvētas visas skrūves un uzgriežņi. Ja pneimatiskais instruments ir bojāts vai darbojas ar traucējumiem, nekavējoties atvienojiet to no gaisa spiedientīkla un griezieties Bosch pilnvarotā remonta darbnīcā. Neveiciet nekādas priekšrakstos neparedzētas darbības ar pneimatisko instrumentu. Nenoņemiet nevienu no pneimatiskā instrumenta daļām (piemēram, palaidēju) un nebloķējiet to funkcionēšanu. Neveiciet „steidzamu remontu“, šim nolūkam izmantojot nepiemērotus līdzekļus. Pneimatiskajam instrumentam ir nepieciešama regulāra un pienācīga apkalpošana (skatīt sadaļu „Apkope un tīrīšana“ lappusē 195). Nepieļaujiet jebkādus pneimatiskā instrumenta bojājumus vai tā funkciju pavājināšanos, piemēram, šādu cēloņu dēļ: – dažādu apzīmējumu iespiešana vai iegravēšana, – ar ražotājfirmu nesaskaņota pārbūvēšana, – pārvietošana pa šabloniem, kas izgatavoti no cieta materiāla, piemēram, no tērauda, – kritieni vai pārbīdīšana pa grīdu, – izmantošana vesera vietā, – jebkura veida stipra mehāniska iedarbība. Pārbaudiet, kas atrodas zem vai aiz nostiprināmā priekšmeta. Nemēģiniet iedzīt naglas sienās, griestos vai grīdā, ja aiz šīm virsmām atrodas cilvēki. Naglas var izkļūt caur stiprināmo priekšmetu un kādu savainot. Nemēģiniet iedzīt naglu vietā, kur jau ir iedzīta cita nagla. Šādā gadījumā iedzenamā nagla var deformēties vai iestrēgt, kā arī pneimatiskais instruments var nekontrolēti pārvietoties. Ja pneimatiskais instruments tiek darbināts aukstumā, pirmā nagla tiek iedzīta lēnāk, nekā parasti. Pēc tam, kad pneimatiskais instruments darba gaitā ir uzsilis, no jauna kļūst iespējams strādāt normālā ātrumā. Lai samazinātu triecienstieņa nolietošanos, izvairieties darbināt instrumentu brīvgaitā. Ilgāku darba pārtraukumu laikā un darba beigās atvienojiet pneimatisko instrumentu no gaisa spiedientīkla un, ja iespējams, iztukšojiet tā magazīnu. Magazīnas iztukšošana – Nospiediet magazīnas aizdari 4 un atveriet magazīnas vāku 7. – Izņemiet naglu rulonu 20. – Aizveriet magazīnas vāku 7, līdz fiksējas magazīnas aizdare 4. Dziļuma ierobežotāja regulēšana (attēls F) Naglu iedzīšanas dziļumu var regulēt ar pirkstrata 11 palīdzību. – Iztukšojiet magazīnu 6 (skatīt sadaļu „Magazīnas iztukšošana“ lappusē 195). – Naglas tiek iedzītas pārāk dziļi Lai samazinātu iedzīšanas dziļumu, pagrieziet pirkstratu 11 pretēji pulksteņa rādītāju kustības virzienam. vai Naglas netiek iedzītas pietiekoši dziļi Lai palielinātu iedzīšanas dziļumu, pagrieziet pirkstratu 11 pulksteņa rādītāju kustības virzienā. – No jauna piepildiet magazīnu (skatīt sadaļu „Magazīnas uzpildīšana“ lappusē 194). – Pārbaudiet izvēlēto naglu iedzīšanas dziļumu, šim nolūkam izmantojot koka atgriezumu. Ja nepieciešams, atkārtojiet iepriekš aprakstītās darbības. Triecienkanāla atbrīvošana no iestrēgušajiem stiprinājuma elementiem (attēlsG) Atsevišķos gadījumos naglas var iestrēgt instrumenta triecienkanālā. Ja tas notiek pārāk bieži, griezieties Bosch pilnvarotā remonta darbnīcā. – Iztukšojiet magazīnu 6 (skatīt sadaļu „Magazīnas iztukšošana“ lappusē 195). – Izņemiet iestrēgušo naglu. Vajadzības gadījumā lietojiet plakanknaibles. – Ja ir izbīdījies triecienstienis 24, iebīdiet to atpakaļ virzulī, lietojot ar smērvielu pārklātu skrūvgriezi vai citu ar smērvielu pārklātu priekšmetu. – Ieeļļojiet triecienkanālu ar 2 –3 pilieniem motoreļļas (SAE 10 vai SAE 20). – No jauna piepildiet magazīnu (skatīt sadaļu „Magazīnas uzpildīšana“ lappusē 194). Piezīme. Ja pēc triecienkanāla atbrīvošanas no iestrēgušajiem stiprinājuma elementiem triecienstienis vairs nepārvietojas atpakaļ, griezieties Bosch pilnvarotā remonta darbnīcā. Iedzīšanas soļa regulēšana (attēls H) Iedzīšanas soļa regulators 25 ļauj ieturēt pastāvīgu attālumu starp naglām, piemēram, nostiprinot jumta šindeļus. Iedzīšanas soļa regulators fiksējas aptuveni ik pēc 7 mm: – mazākais iespējamais attālums līdz triecienizvadam ir 12 cm, – lielākais iespējamais attālums līdz triecienizvadam ir 21 cm. – Nospiediet taustiņu 26 un pārbīdiet iedzīšanas soļa regulatoru 25, līdz tiek sasniegts vēlamais attālums. Transports un uzglabāšana Transportējot pneimatisko instrumentu, atvienojiet to no gaisa spiedientīkla, īpaši tad, ja nākas pārvietoties pa kāpnēm vai neērtā pozā. Pārnesiet pneimatisko instrumentu darba vietā tikai aiz roktura 2 un ar nenospiestu palaišanas mēlīti . Uzglabājiet pneimatisko instrumentu sausā, siltā vietā, atvienojot no gaisa spiedientīkla. Ja pneimatiskais instruments ilgāku laiku netiek lietots, pārklājiet tā tērauda daļas ar plānu eļļas kārtiņu. Tas ļauj novērst rūsas veidošanos. Apkalpošana un apkope Apkope un tīrīšana Pirms pneimatiskā instrumenta regulēšanas, piederumu nomaiņas vai atstāšanas bez uzraudzības pārtrauciet tam gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu ieslēgšanos. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, pneimatiskais instruments tomēr sabojājas, nepieciešamais re- monts jāveic Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, norādiet 10 zīmju izstrādājuma numuru, kas atrodams uz pneimatiskā instrumenta marķējuma plāksnītes. OBJ_BUCH-1303-001.book Page 195 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 196 | Latviešu fNepieciešamo tehnisko apkalpošanu un remontu uzticiet vienīgi kvalificētam personālam. Tikai tā iespējams saglabāt vajadzīgo darba drošības līmeni, strādājot ar pneimatisko instrumentu. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. Pneimatiskā instrumenta eļļošana (attēls I) Ja pneimatiskais instruments nav pievienots gaisa spiedientīklam caur kondicionēšanas ierīci, regulāri jāveic tā eļļošana: – darbinot vieglā režīmā 1x dienā, – darbinot intensīvā režīmā 2x dienā. Iepiliniet 2 –3 pilienus eļļas pneimatiskā instrumenta gaisa šļūtenes savienotājā 3. Nelietojiet pārāk daudz eļļas, jo tā uzkrājas pneimatiskajā instrumentā un tiek izvadīta atpakaļ caur izstrādātā gaisa izvadatveri 1. Lietojiet tikai firmas Bosch ieteiktās smērvielas. – Minerālā motoreļļa SAE 10 (izmantošanai pie ļoti zemas temperatūras) – Minerālā motoreļļa SAE 20 Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ie- vērojiet spēkā esošos priekšrakstus un noteikumus. Attīrīšana no darvas uzlipumiem (attēls J) Nostiprinot jumta papi, uz pneimatiskā instrumenta var izveidoties darvas uzlipumi. fNotīriet palaidēju un triecienizvadu ar tīru audumu, kas samitrināts ugunsdrošā šķīdinātājā. fNēsājiet aizsargcimdus. Tehniskā apkalpošana Uzturiet pneimatiskā instrumenta gaisa izvadatveri 1, palaidēju 10 un palaišanas mēlīti tīru un brīvu no svešķermeņiem (putekļiem, skaidām, smiltīm u.c.). Iztīriet magazīnu 6. Atbrīvojiet magazīnu no plastmasas un koka skaidām, kas darba laikā var tajā uzkrāties. Regulāri notīriet pneimatisko instrumentu ar saspiesta gaisa strūklu. Kļūmju novēršana Darbība Pamatojums Izpilde Ik dienas iztukšojiet izstrādātā gaisa filtru. Tiek novērsta netīrumu un mitruma uzkrāšanās pneimatiskajā instrumentā. – Atveriet izvadventili. Uzturiet piepildītu eļļas padeves ierīci. Tiek pastāvīgi nodrošināta pneimatiskā instrumenta eļļošana. – Iepildiet eļļas padeves ierīcē ražotājfirmas ieteikto eļļu. (skatīt sadaļu „Pneimatiskā instrumenta eļļošana“ lappusē 196). Notīriet magazīnu 6 un padeves āķi 22. Tiek novērsta naglu iestrēgšana. – Ik dienas izpūtiet magazīnas un padeves āķa mehānismu ar saspiestā gaisa strūklu. Nodrošiniet, lai palaidējs 10 funkcionētu bez traucējumiem. Tiek panākta augsta darba drošība un pneimatiskā instrumenta efektīva darbība. – Ik dienas izpūtiet palaidēja mehānismu ar gaisa strūklu. Veiciet pneimatiskā instrumenta eļļošanu. Tiek samazināta pneimatiskā instrumenta dilšana. – Iepiliniet 2–3 pilienus eļļas pneimatiskā instrumenta gaisa šļūtenes savienotājā 3. (skatīt sadaļu „Pneimatiskā instrumenta eļļošana“ lappusē 196). Iztukšojiet kompresoru. Tiek novērsta netīrumu un mitruma uzkrāšanās pneimatiskajā instrumentā. – Atveriet kompresora spiedientvertnes izvadventili. Kļūme Kļūmes cēlonis Novēršana Pneimatiskais instruments ir darba kārtībā, taču naglas netiek iedzītas. Triecienkanālā ir iestrēgusi nagla. – Atbrīvojiet triecienkanālu no iestrēgušā stiprinājuma elementa (skatīt sadaļu „Triecienkanāla atbrīvošana no iestrēgušajiem stiprinājuma elementiem“ lappusē 195) Ir traucēta naglu padeve. – Ja nepieciešams, notīriet un ieeļļojiet padeves āķi 22 un sekojiet, lai magazīna 6 būtu tīra. Padeves āķa 22 atspere ir pārāk vāja. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Tiek izmantoti nepiemēroti stiprinājuma elementi. – Izmantojiet vienīgi oriģinālos piederumus. Instrumentu drīkst lietot vienīgi kopā ar tabulā „Tehniskie parametri“ norādītajiem stiprinājuma elementiem (naglām, skavām u.c.). Magazīna 6 ir tukša. – No jauna piepildiet magazīnu (skatīt sadaļu „Magazīnas uzpildīšana“ lappusē 194). OBJ_BUCH-1303-001.book Page 196 Friday, March 25, 2011 11:07 AMLatviešu | 197 Bosch Power Tools 1 609 929 X29 | (25.3.11) Naglas tiek iedzītas ļoti lēni un ar pārāk mazu spēku. Spiediens gaisa spiedientīklā ir pārāk mazs. – Palieliniet pievadāmā gaisa spiedienu. Taču tas nedrīkst pārsniegt 8 bārus. Ir bojāts triecienstienis. – Lietojiet tikai firmas Bosch ieteiktās smērvielas. (skatīt sadaļu „Pneimatiskā instrumenta eļļošana“ lappusē 196). Ir nolietojies vai bojāts virzuļa blīvgredzens. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Ir nolietojies buferis. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Gaisa pievadšļūtenes 13 garums un diametrs neatbilst šim pneimatiskajam instrumentam noteiktajiem parametriem. – Lietojiet pareizu izmēru gaisa pievadšļūteni. (skatīt sadaļu „Tehniskie parametri“ lappusē 193) Gaisa pievadšļūtene 13 ir salocījusies. – Iztaisnojiet gaisa pievadšļūteni. Naglas tiek iedzītas pārāk dziļi. Spiediens gaisa spiedientīklā ir pārāk liels. – Samaziniet pievadāmā gaisa spiedienu. Taču tas nedrīkst būt mazāks par 5 bāriem. Dziļuma ierobežotājs ir ieregulēts pārāk lielam iedzīšanas dziļumam. – Noregulējiet dziļuma ierobežotāju atbilstoši vēlamajam iedzīšanas dziļumam. (skatīt sadaļu „Dziļuma ierobežotāja regulēšana“ lappusē 195). Ir nolietojies buferis. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Naglas netiek iedzītas pietiekoši dziļi. Spiediens gaisa spiedientīklā ir pārāk mazs. – Palieliniet pievadāmā gaisa spiedienu. Taču tas nedrīkst pārsniegt 8 bārus. Dziļuma ierobežotājs ir ieregulēts pārāk mazam iedzīšanas dziļumam. – Noregulējiet dziļuma ierobežotāju atbilstoši vēlamajam iedzīšanas dziļumam. (skatīt sadaļu „Dziļuma ierobežotāja regulēšana“ lappusē 195). Gaisa pievadšļūtenes 13 garums un diametrs neatbilst šim pneimatiskajam instrumentam noteiktajiem parametriem. – Lietojiet pareizu izmēru gaisa pievadšļūteni. (skatīt sadaļu „Tehniskie parametri“ lappusē 193) Gaisa pievadšļūtene 13 ir salocījusies. – Iztaisnojiet gaisa pievadšļūteni. Pneimatiskais instruments pārlec naglām vai arī tam ir pārāk liels iedzīšanas solis. Tiek izmantoti nepiemēroti stiprinājuma elementi. – Izmantojiet vienīgi oriģinālos piederumus. Instrumentu drīkst lietot vienīgi kopā ar tabulā „Tehniskie parametri“ norādītajiem stiprinājuma elementiem (naglām, skavām u.c.). Magazīna 6 darbojas nepareizi. – Ja nepieciešams, notīriet un ieeļļojiet padeves āķi 22 un sekojiet, lai magazīna 6 būtu tīra. Padeves āķa 22 atspere ir pārāk vāja. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Ir nolietojies vai bojāts virzuļa blīvgredzens. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Naglas pārāk bieži iestrēgst triecienkanālā. Tiek izmantoti nepiemēroti stiprinājuma elementi. – Izmantojiet vienīgi oriģinālos piederumus. Instrumentu drīkst lietot vienīgi kopā ar tabulā „Tehniskie parametri“ norādītajiem stiprinājuma elementiem (naglām, skavām u.c.). – Griezieties Bosch pilnvarotā remonta darbnīcā. Iedzenamās naglas tiek saliektas. Ir bojāts triecienstienis. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nodrošiniet, lai bojātā daļa tiktu nomainīta. Atšķirībā no darba ar normālu ātrumu, pie lielāka darbības ātruma naglas netiek iedzītas pietiekoši dziļi. Gaisa pievadšļūtenes diametrs nenospriegotā stāvoklī ir pārāk mazs. – Lietojiet pareizu izmēru gaisa pievadšļūteni. (skatīt sadaļu „Tehniskie parametri“ lappusē 193) Kompresors nav derīgs pneimatiskā instrumenta darbināšanai ar lielu ātrumu. – Lietojiet kompresoru, kura parametri atbilst tam pievienoto pneimatisko instrumentu skaitam un darbības ātrumam. Kļūme Kļūmes cēlonis Novēršana OBJ_BUCH-1303-001.book Page 197 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 198 | Lietuviškai Piederumi Lai iepazītos ar pilnu augstas kvalitātes piederumu programmu, atveriet interneta vietni www.bosch-pt.com vai griezieties kādā no specializētajām tirdzniecības vietām. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie pneimatiskie instrumenti, to piederumi un iesaiņojuma materiāli jāsašķiro un jānogādā otrreizējo izejvielu savākšanas un pārstrā- des centrā ekoloģiski drošai pārstrādei. Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ie- vērojiet spēkā esošos priekšrakstus un noteikumus. Ja pneimatiskais instruments vairs nav derīgs lietošanai, nogādājiet to tuvākajā otrreizējo izejvielu savākšanas un pārstrādes centrā vai Bosch pilnvarotā tehniskās apkalpošanas iestādē. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrieji saugaus darbo su pneumatiniais įrankiais nurodymai Perskaitykite visas nuorodas ir jų laikykitės. Jei nepaisysite žemiau pateiktų saugos nuorodų, gali trenkti elektros smūgis, kilti gaisras arba galite sunkiai susižaloti arba sužaloti kitus asmenis. Saugokite šias nuorodas. Saugi darbo vieta fPasirūpinkite, kad darbo vieta būtų švari ir gerai apšviesta. Netvarkinga darbo vieta ir neapšviestos darbo sritys gali sukelti nelai- mingus atsitikimus. fNedirbkite pneumatiniu įrankiu aplinkoje, kurioje gresia sprogimo pavojus, o taip pat tose vietose, kuriose yra degių skysčių, dujų arba dulkių. Ruošinio apdirbimo metu susidarančios kibirkštys gali uždegti dulkes arba garus. fKai dirbate su pneumatiniais įrankiais, neleiskite priartėti prie darbo vietos žiūrovams, vaikams ir lankytojams. Pašaliniai asmenys gali atitraukti jūsų dėmesį; pneumatinis įrankis gali tapti nevaldomas. Saugus darbas pneumatiniais įrankiais fNaudokite 5 kokybės klasės pagal DIN ISO 8573-1 suslėgtą orą ir atskirą suslėgto oro paruošimo bloką, sumontuotą prie pneumatinio įrankio. Siekiant apsaugoti pneumatinį įrankį nuo pažeidimo, užteršimo ir rūdijimo, naudojamame suslėgtame ore turi nebūti pašalinių medžiagų dalelių ir drėgmės. fPatikrinkite jungtis ir suslėgto oro vamzdynus. Visi suslėgto oro apdorojimo įtaisai, jungtys ir žarnos turi būti tinkami techniniuose duomenyse nurodytam pneumatinio įrankio slėgiui ir oro kiekiui. Per žemas oro slėgis neigiamai veikia pneumatinio įrankio darbines savybes, dėl per aukšto oro slėgio galima patirti materialinės žalos, susižaloti ar sužaloti kitus asmenis. fSaugokite žarnas nuo sulenkimų, suspaudimų, tirpiklių ir aštrių briaunų poveikio. Laikykite žarnas atokiau nuo įkaitusių daiktų, alyvos ir besisukančių dalių. Nedelsiant pakeiskite pažeistą žarną. Pažeistas suslėgto oro tiekimo vamzdis gali įsukti žarną, todėl gali iškilti sužalojimo pavojus. Oro srauto pakeltos dulkės ir drožlės gali sunkiai sužaloti akis. fAtkreipkite dėmesį, kad jungčių apkabos visada būtų tvirtai užveržtos. Suslėgtas oras gali nevaldomai išeiti per neužveržtas arba pažeistas žarnų jungčių apkabas. Dirbančių asmenų saugumas fBūkite dėmesingi, stebėkite atliekamą darbą, protingai dirbkite pneumatiniu įrankiu. Nedirbkite pneumatiniais įrankiais, jeigu esate pavargę arba veikiami svaigalų, alkoholio arba vaistų. Trumpas neapdairumas dirbant su pneumatiniu įrankiu gali sukelti sunkių sužalojimų. fNaudokite asmenines apsaugos priemones ir nešiokite apsauginius akinius. Asmeninių apsaugos priemonių, pvz., respira- toriaus, naudojimas, neslystančių batų mūvėjimas, apsauginis šalmas arba klausos organų apsaugos priemonių naudojimas priklausomai nuo atliekamo darbo ir pneumatinio įrankio naudojimo pobūdžio sumažina susižeidimų riziką. fVenkite netikėto pneumatinio įrankio įsijungimo. Prieš prijungdami pneumatinį įrankį prie suslėgto oro tiekimo sistemos, prieš paimdami arba pernešdami įsitikinkite, kad įrankis išjungtas. Jeigu pernešdami pneumatinį įrankį laikote pirštą ant įjungimo- išjungimo jungiklio, arba prijungiate įjungtą pneumatinį įrankį prie su- slėgto oro tiekimo sistemos, gali įvykti nelaimingas atsitikimas. fPrieš įjungdami pneumatinį įrankį, išimkite iš jo visus techninės priežiūros metu naudotus įrankius. Įrankis, esantis besisukančioje pneumatinio įrankio dalyje, gali sužeisti. fNepervertinkite savo galimybių. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Stabiliai stovint ir esant kūnui tinkamoje padėtyje, netikėtose situacijose pneumatinį įrankį galima geriau valdyti. fDėvėkite tinkamus drabužius. Nenešiokite plačių drabužių ir papuošalų. Laikykite plaukus, drabužius ir rankas atokiau nuo besisukančių dalių. Judančios dalys gali įtraukti laisvus drabužius, papuošalus arba ilgus plaukus. fJeigu galima prijungti dulkių nusiurbimo ir surinkimo įtaisus, patikrinkite, ar šie įtaisai tinkamai prijungti ir naudojami. Tokių įtaisų naudojimas sumažina dulkių keliamą pavojų. fNeįkvėpkite tiesioginio oro srauto, išeinančio iš pneumatinio įrankio. Saugokite akis nuo oro srauto, išeinančio iš pneumatinio įrankio. Iš pneumatinio įrankio išeinančiame oro sraute gali būti OBJ_BUCH-1303-001.book Page 198 Friday, March 25, 2011 11:07 AMLietuviškai | 199 Bosch Power Tools 1 609 929 X29 | (25.3.11) vandens, alyvos, metalo dalelių ir nešvarumų. Tokios medžiagos gali pakenkti sveikatai. Kruopštus elgesys ir pneumatinių įrankių naudojimas fRuošiniui įtvirtinti ir atremti naudokite tinkamus įtvirtinimo įtaisus arba spaustuvus. Laikydami ruošinį ranka arba prispaudę ruošinį prie kūno, jūs negalite saugiai valdyti pneumatinio įrankio. fNeperkraukite pneumatinio įrankio. Naudokite atliekamam darbui tinkamą pneumatinį įrankį. Tinkamu pneumatiniu įrankiu, veikiančiu vardinės apkrovos režimu, dirbsite geriau ir saugiau. fNenaudokite pneumatinio įrankio, jeigu jo įjungimo-išjungimo jungiklis sugedęs. Pneumatinis įrankis, kurio negalima įjungti arba išjungti, kelia pavojų. Tokį pneumatinį įrankį reikia remontuoti. fPrieš pradėdami reguliuoti pneumatinį įrankį, keisti priedus arba prieš padėdami nenaudojamą pneumatinį įrankį, atjunkite suslėg- to oro tiekimą. Ši apsaugos priemonė apsaugo nuo pneumatinio įrankio netikėto įsijungimo. fLaikykite nenaudojamus pneumatinius įrankius vaikams neprieinamoje vietoje. Neleiskite dirbti pneumatiniu įrankiu asmenims, kurie neišmano tokio darbo arba neperskaitė šių nurodymų. Nepatyrusių asmenų naudojami pneumatiniai įrankiai kelia pavojų. fKruopščiai prižiūrėkite pneumatinį įrankį. Patikrinkite, ar judančios prietaiso dalys veikia nepriekaištingai ir neužstringa, ar nėra sulūžusių ir pažeistų dalių, darančių neigiamą įtaką pneuma- tinio įrankio veikimui. Prieš pradėdami darbą su pneumatiniu įrankiu, suremontuokite pažeistas dalis. Daugelis nelaimingų atsiti- kimų įvyksta dėl netinkamos pneumatinių įrankių priežiūros. fNaudokite pneumatinius įrankius, papildomus įtaisus, darbo įrankius ir t.t. pagal šiuos nurodymus. Atkreipkite dėmesį į darbo sąlygas ir atliekamus veiksmus. Pneumatinį įrankį naudojant ne pagal paskirtį, gali susidaryti pavojingos situacijos. Techninė priežiūra fPneumatinį įrankį remontuoti turi tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Tai užtikrina saugią pneumatinio įrankio būklę. Saugos nuorodos dirbantiems su pneumatiniais kalimo prietaisais Dirbkite su apsauginiais akiniais. fVisada turėkite omenyje, kad pneumatiniame įrankyje gali būti tvirtinimo elementų. Neatsargiai elgiantis su pneumatiniu įrankiu, gali netikėtai iššauti tvirtinimo elementas ir jus sužaloti. fDirbdami pneumatinį įrankį laikykite taip, kad kalant kietose ruošinio vietose ar dėl energijos tiekimo sutrikimo įvykus atatrankai nebūtų pažeidžiama galva ir kūnas. fNenukreipkite pneumatinio įrankio į save ar netoli esančius žmones. Netikėtai įjungus, iššauna tvirtinimo elementas, galintis sužaloti. fNespauskite pneumatinio įrankio jungiklio, kol tvirtai neįrėmėte įrankio į ruošinį. Jei pneumatinis įrankis nėra prisilietęs prie ruošinio, tvirtinimo elementas gali atšokti nuo tvirtinimo vietos, o įrankis gali būti veikiamas per didele apkrova. Nedirbkite su įrankiu stovėdami ant kopėčių ar pastolių, jei nustatyta paleidimo sistema „Kontaktinis kalimas“. Draudžiama keisti kalimo vietą stovint ant pastolių, laiptų, kopėčių ar panašių kopėčioms konstrukcijų, pvz., stogo grebėstų, užkalti dėžes ar pertvaras arba tvirtinti transportavimo apsaugas, pvz., ant transporto priemonių ir vagonų. Kaskart, kai esant nustatytai šiai paleidimo sistemai ir esant įspaustam paleidimo saugikliui, netikėtai įremsite pneumatinį įrankį, bus iššaunamas tvirtinimo elementas. Tokiu atveju galite susižaloti. fĮvertinkite darbo vietos sąlygas. Tvirtinimo elementai per palyginti plonus ruošinius gali pralįsti kiaurai, o kalant ruošinio kampuose ar ties briaunomis gali nuslysti ir sužaloti. Jei tvirtinimo elementas užstringa pneumatiniame įrankyje, nutraukite oro tiekimą. Jei pneumatinis įrankis yra prijungtas prie oro tiekimo sistemos, šalinant užstrigusį tvirtinimo įrankį gali būti netikėtai paspaudžiamas įrankio jungiklis. fBūkite atsargūs šalindami įstrigusius tvirtinimo elementus. Sistemoje gali būti įtempis ir, jums bandant pašalinti kliūtį, tvirtinimo elementas gali būti iššaunamas su didele energija. fŠio pneumatinio įrankio nenaudokite elektros laidams tvirtinti. Jis nėra skirtas elektros laidų instaliacijai, gali pažeisti elektros laidų izoliaciją ir sukelti elektros smūgį bei gaisrą. fNiekada nenaudokite deguonies ar degių dujų kaip pneumatinio įrankio energijos šaltinio. Degios dujos yra pavojingos ir gali sukelti pneumatinio įrankio sprogimą. fPrieš pradėdami darbą tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. fPneumatinį įrankį leidžiama prijungti tik prie tokių linijų, kuriose pneumatinio įrankio maksimalus leidžiamasis slėgis gali būti viršijamas ne daugiau kaip 10 %; jei slėgis aukštesnis, slėgio linijoje reikia įmontuoti slėgio reguliavimo vožtuvą (redukcinį vožtuvą) su prijungtu slėgio ribojimo vožtuvu. Esant per aukštam slėgiui, pneumatinis įrankis netinkamai veikia, gali lūžti ir sužaloti. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuo- rodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Naudojimas pagal paskirtį Pneumatinis įrankis yra skirtas tvirtinimo darbams dengiant stogą atlikti, grebėstams tvirtinti ir lentomis apkalti, taip pat skirtas naudoti tvirtinant sienos ir stogo elementus, medinius fasadus, padėklus, medines tvoras, apsaugos nuo triukšmo sienas ir dėžes. Leidžiama naudoti tik lentelėje „Techniniai duomenys“ nurodytus tvirtinimo elementus (vinis, sąsagėles ir kt.). Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka pneumatinio įrankio schemos numerius. OBJ_BUCH-1303-001.book Page 199 Friday, March 25, 2011 11:07 AM1 609 929 X29 | (25.3.11) Bosch Power Tools 200 | Lietuviškai 1 Oro išleidimo anga 2 Rankena 3 Oro tiekimo atvamzdis 4 Apkabos užraktas 5 Paleidimo mygtukas kalant po vieną 6 Apkaba 7 Apkabos dangtelis 8 Paleidimo mygtukas taikant kontaktinį kalimą 9 Žiotys 10 Paleidimo saugiklis 11 Reguliavimo ratukas gylio ribotuvui nustatyti 12 Greitosios fiksacijos mova 13 Oro tiekimo žarna 14 Guminis žiedelis 15 Apsauginis kaištis 16 Paleidimo svirtelė 17 Paleidimo spyruoklė 18 Paleidimo kaištis 19 Apkabos suklys 20 Vinių ritinėlis* 21 Šūvio kanalas 22 Tiekimo kabliukai 23 Kreipiamasis griovelis 24 Daužiklis 25 Įtaisas vienodiems tarpams išlaikyti 26 Įtaiso vienodiems tarpams išlaikyti nustatymo mygtukas *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Informacija apie triukšmą ir vibraciją Triukšmo matavimų vertės nustatytos pagal EN 12549. Pagal A skalę išmatuotas pneumatinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 92 dB(A); garso galios lygis 105 dB(A). Paklaida K=2dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė nustatyta pagal EN ISO 20643: vibracijos emisijos vertė a
