Soort product	Programmeerbare thermostaat
Merk	Bosch
Model	DT20
Afmetingen (H x B x D)	120 x 133 x 27 mm
Gewicht	Ongeveer 200 g
Voeding	24 V DC, 30 mA
Display	24-uurs display met achtergrondverlichting
Beschermingstype	IP24
Beschermingsklasse	I
Toegestane omgevingstemperatuur	0 °C tot +50 °C
Aantal kanalen	2 (verwarming en warm water)
Tijdprogrammering	Wekelijks, tot 3 schakelperiodes per dag
Bedrijfsmodi	Auto, Permanent, Uit, Vakantie
Speciale functies	Automatische zomer/winteromschakeling, vakantieprogramma
Compatibiliteit	Ketels uitgerust met een Heatronic 3
Installatie	Door een erkende installateur, schakel de 230 V voeding uit voor montage
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Veiligheid	Noodstop via knop, IP24-bescherming tegen waterstralen
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende Bosch-service voor reparatie

Veelgestelde vragen - DT20 BOSCH

Hoe stel ik de tijd en datum in op de DT20-thermostaat?

Druk op de Menu-toets totdat de cursor boven de klok staat. Stel vervolgens de tijd in met de toetsen + en OK, en bevestig. Voor de datum drukt u nogmaals op Menu om het jaar, de maand en de dag te selecteren.

Hoe programmeer ik de verwarmingstijden?

Druk op Menu totdat u het symbool van een kalender bereikt. Selecteer de dagengroep (1-5 voor week, 6-7 voor weekend). Stel de inschakel- en uitschakeltijden in voor elk tijdvak (max 3 per dag). Bevestig met OK.

Wat betekent het symbool auto op het scherm?

De auto-modus betekent dat de thermostaat de door u ingestelde tijdschema's voor verwarming en warm water volgt. Alle schakeltijden zijn automatisch actief.

Hoe activeer ik de vakantiemodus?

Druk op Menu tot het koffersymbool. Gebruik de toetsen + en OK om het aantal afwezigheidsdagen in te voeren (max 99). De thermostaat schakelt over naar de verlaagde modus. Om middernacht na de periode keert hij terug naar de auto-modus.

Wat te doen als de thermostaat niet meer reageert?

Voer een reset uit door tegelijkertijd de toetsen Menu en OK 5 seconden ingedrukt te houden. De tijd en datum blijven behouden. Als het probleem aanhoudt, schakel dan de 230 V-voeding enkele minuten uit en schakel deze daarna weer in.

Hoe schakel ik tussen de modi verwarming en warm water?

De DT20-thermostaat beheert automatisch beide kanalen volgens de programma's. Om handmatig te wijzigen, drukt u op de Mode-toets om via het selectiemenu voor elk kanaal te kiezen tussen auto, permanent of uit.

Is de thermostaat compatibel met mijn ketel?

De DT20 is alleen compatibel met Bosch-ketels die zijn uitgerust met een Heatronic 3-regeling. Controleer het typeplaatje van uw ketel vóór aankoop of installatie.

Hoe stel ik de automatische zomer/winteromschakeling in?

Druk op Menu tot het kloksymbool, druk dan drie keer op OK tot u 'dLS' ziet. Gebruik +/- om de automatische omschakeling in te schakelen (C aan) of uit te schakelen (C uit).

Wat te doen als het scherm niets weergeeft?

Controleer of de 24 V DC-voeding aanwezig is (nominale spanning 24 V). Als het scherm zwart blijft, voer dan een reset uit. Als dit geen resultaat geeft, neem dan contact op met een erkende Bosch-installateur.

Hoe reinig ik de thermostaat?

Gebruik een zachte, droge doek om het scherm en de behuizing af te vegen. Gebruik nooit chemische producten, sprays of vloeistoffen. Zorg ervoor dat het apparaat spanningsloos is vóór het reinigen.

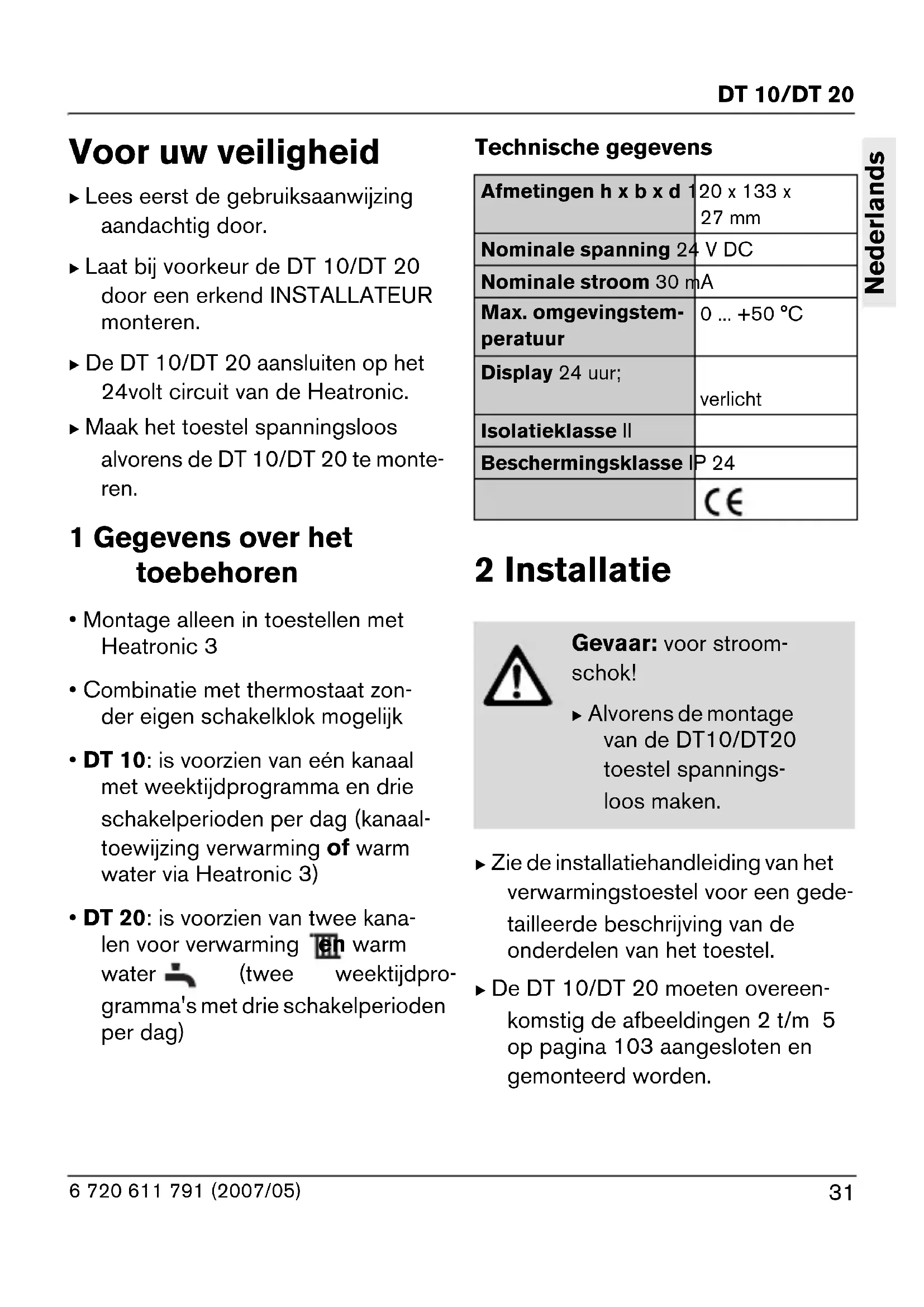

GEBRUIKSAANWIJZING DT20 BOSCH

Lees eerst de gebruiksaanwijzing aandachtig door.
Laat bij voorkeur de DT 10/DT 20 door een erkend INSTALLATEUR monteren.
De DT 10/DT 20 aansluten op het 24volt circuit van de Heatronic.
Maak het toestel spanningsloos alvorens de DT 10/DT 20 te monteren.

1 Gegevens over het toebehoren

• Montage alleen in toestellen met Heatronic 3
• Combinatie metthermostat zonder eigen schakelklok möglichk
• DT 10: is voorzien van een kanaal metweektijdprogramma en drieschakelperioden per dag (kanaaltoewijzing verwarming of warm water via Heatronic 3)
• DT 20: is voorzien van twee kanalen voor verwarming het warm water (twee weektijdprogramma's met drie schakelperioden per dag)

Technische gegevens

Afmetingen h x b x d 1	20 x 133 x 27 mm
Nominale spanning 24	V DC
Nominale stroom 30 mA
Max. omgevingstem- peratuur	0 ... +50 °C
Display 24 uu;	verlicht
Isolatieklasse II
Beschermingsklasse	P 24
	©

2 Installatie

Gevaar: voor stroom-schok!

Alvorens de montage van de DT10/DT20 toestel spanningsloos make.

Zie de installmentiehandleiding van het verwarmingstoestel voor een gedetailleerde beschrijving van de onderdelen van het toestel.
De DT 10/DT 20 moeten overeenkomstig de afbeeldingen 2t / m 5 op pagina 103 aangesloten en gemonteerd worden.

3 Bediening

3.1 Toetsen en symbolen (afbeelding 1, op pagina 102)

Toetsen:

a: Functie selecteren / Programmering beeingigen
b: Functiemodus /auto/ / / voor langereijd veranda
c:Waarde hoger

• Kort indrukken: Een eenheid hoger
  Lang indrukken: Waarde snel wijzigen

d: Functiemodus tot aan het vol

gende schakelpunt:tussenveranderen (beschikbaarbijauto/

e : Geseleede functie bevestigen / Waarde lager

Kort indrukken: Een eenheid lager
- Lang indrukken: Waarde snel wijzigien

Symbolen op schakelklok:

Functieinstellungen

Continu verwarming/Warm water uit
auto Automatische modus (alle schakeltijden voor Verwarming/Warm water actief)

Verwarming/Warm water aan, tussen eerste en LASTe schakeltijd van de dag

Continu verwarming/Warm water aan LED aan = Verwarming/Warm water aan LEDuit Verwarming/Warm wateruit

Functie

Tijd

Tijdprogramma('s)

Datum

Vakantieprogramma

alleenDT20

Verwarmingskanaal

Warmwaterkanaal

Symbolen in het display:

1...7 Weekdag (1 = maandag...

$$ 7 = z o n d a g) $$

Uitschakelpuntprogrammeren

Inschakelpuntprogrammeren

Verwarmingskanaal (alleen DT 20)

Warmwaterkanaal (alleen DT 20)

3.2 Programeren

Voer de basisinstelling (zie pagina 105) opniew uit:

Druk tegelijkkertijd op en. +

De ingesteldeijd en datum blijven bewaard.

Installingen beeindigen:

druk zo vaak op tot de

gewenste functie wordt weergegeven of druk ca. 60 seconden nicht opeen toets.

3.2.1 Tijd en datum instellen

Tijd:

Druk zo vaak op tot de cursor boven L staat.
Druk op, de urenaanduiding knippert: Stel de juisteijd in uren in met OK / + in.
Druk op, de minutenaandui-ding knippert: Stel de juiste minuten in met /in.

Datum:

Druk zo vaak op tot de cursor boven staat.
Druk op, dejaaraanduiding knippert:Stel hetaar met /in.
Druk op, de maandaandui-ding knippert:Stel de maand met
Druk op, de dagaanduiding knippert: Stel de dag met in.

3.2.2 Automatische zomer- en wintertijd instellen

Druk zo vaak op tot de cursor boven staat.
Drukeenmaal op endriemal op set? tot dLS wordt weergegeven.
Schakel de automatische zomer-en wintertijd met /ohn of uit+ (AAN; UIIT).

3.2.3 Schakeltijden instellen

Instelmogelijkheden:

max. drie schakelperioden per dag
- verzinslich de schakeltijden voor een aalstal dome (groepsvorming) of verschillende schakeltijden voor elke dag

Groepsvormingen van de dagen: -Maandagt/m -Zaterdag en zondag (6-7)
- De kleinste schakelperiode is 1 min u t

Deactivateer nicht-benodigde schakelperiodendoor de in- en uitschakelpunten aan elkaargelijk te make.

Druk zo vaak op totdecursor boven staat.
Druk op, de eerste groep 1-5 wordt weergegeven: Selecteer de gewenste groep/dag met (1-5/1,2,...5/6-7/6,7).

Ferste schakelperiode instellen:

Druk zo vaak op tot deeerste inschakeltijd wordt weergegeven DT 10:6:30 DT 20:6:30 Stel de inschakeltijd met /OK + in.
Druk op, die erste uitschakeltijd worden weergegeben DT 10:8:30 DT 20:8:30 Stel de uitschakeltijd met in.

Overige schakelperioden instellen:

Druk op enbestel de volgende schakeltijd met /ok in.
Herhaal dit tot alle schakeltijden resp. schakelperioden voor de geselecteerde groep of dag+zijn ingesteld.

Warmwaterkanaal instellen (alleen DT 20):

Na het instellen van de trioep of dag voor het verwarmingskanaal: Druk op Functiemodus SET wordt weergegeven.
Druk op en stel de schakeltijden voor het warmwaterkanaal in zoals boven beschreiben.

Overige groepen ofragen instellen:

Selecteer de gewenste grop of dag met Druk op en stel de schakeltijden of schakelperioden in zoals hierboven beschreiben.

3.2.4 Functiemodus wijzigien

Stel de functiemodus /auto/ in met functiemodus zie hoofdstuk 3.1).

Functiemodus voor korteijd veranderen tijdens auto/ :

Druk op . De functiemodus wisselt tot aan het volgende schakelpunt van eenaar ofomgekeerd.

3.2.5 Vakantieprogramma instellen

Druk zo vaak op tot de cursor boven staat.
Druk op OK. 00 wordt weergegeven: Stel het aantalvakantieda-gen met /ok in (max 99).
Druk op . Ewerdt geregeld volgens functiemodus C

Na afloop van de vakantiedagen worden om middernacht teruggeschakeld maar de functiemodus auto/

Vakantieprogramma annuleren:

Druk op een willekeurige toets.
