Producttype	Programmeerbare thermostaat
Merk	Bosch
Model	DT10
Afmetingen (H x B x D)	120 x 133 x 27 mm
Gewicht	Ongeveer 200 g
Nominale spanning	24 V DC
Nominale stroom	30 mA
Toegestane omgevingstemperatuur	0 °C tot +50 °C
Schermtype	24-uurs display, verlicht
Beschermingsklasse	I
Beschermingstype	IP 24
Aantal kanalen	1 kanaal (verwarming of warm water via Heatronic 3)
Tijdsprogrammering	Wekelijks, 3 schakelperioden per dag
Hoofdfuncties	Instellen tijd/datum, programmeren schakeltijden, vakantiemodus, automatische zomer/winteromschakeling, servicemodi (auto, permanent, stop)
Reiniging en onderhoud	Reinigen met een zachte, droge doek. Geen schurende middelen gebruiken.
Veiligheid	Installatie alleen door een erkende installateur. Schakel de voedingsspanning (230 V AC) uit voor elke ingreep.
Compatibiliteit	Apparaten uitgerust met een Heatronic 3

Veelgestelde vragen - DT10 BOSCH

Hoe stel ik de tijd en datum in op de Bosch DT10 thermostaat?

Druk op de toets a totdat de cursor boven het klokpictogram staat. Druk op e totdat de urenweergave knippert, stel vervolgens in met c en e. Druk daarna opnieuw op e voor de minuten. Voor de datum drukt u op a om de cursor op het datumpictogram te plaatsen, druk dan op e om door het jaar, de maand en de dag te bladeren en stel in met c/e.

Hoe programmeer ik de verwarmingstijden?

Plaats de cursor op het programmeerklokpictogram (klok met potlood). Druk op e om de dag of groep dagen te selecteren (bijv. 1-5 voor maandag-vrijdag). Druk tot de eerste inschakeltijd wordt weergegeven, stel in met c/e. Druk opnieuw voor de uitschakeltijd en stel in. Herhaal dit voor de 3 perioden per dag. Ongebruikte zones moeten dezelfde inschakel- en uitschakeltijden hebben.

Hoe activeer ik de vakantiemodus?

Plaats de cursor op het koffertjespictogram (vakantieprogramma). Druk op e, '00' verschijnt. Stel het aantal dagen in (tot 99) met c/e. De thermostaat schakelt dan naar de stopmodus voor de ingestelde duur. Om middernacht van de laatste dag keert de modus automatisch terug naar automatisch.

Wat moet ik doen als het scherm uit blijft of niet aangaat?

Controleer of de thermostaat correct wordt gevoed met 24 V DC. Zorg ervoor dat de hoofdschakelaar van de ketel aan staat. Als het probleem aanhoudt, neem dan contact op met een erkende installateur.

Hoe schakel ik tussen de modi 'auto', 'permanent' en 'stop'?

Gebruik de toets b om van modus te wisselen. De modi zijn: auto (programmering actief), permanente verwarming (zon aan), permanente stop (sneeuwvlok doorgestreept). Een druk op d schakelt tijdelijk tot het volgende schakelpunt.

Hoe schakel ik de automatische zomer/winteromschakeling uit?

Plaats de cursor op het klokpictogram met 'dLS'. Druk eenmaal op e en driemaal op c tot 'dLS' wordt weergegeven. Gebruik c/e om in te schakelen (C) of uit te schakelen (c).

Kan ik de DT10 thermostaat zelf installeren?

Nee, de installatie moet worden uitgevoerd door een erkende installateur. Schakel voor elke ingreep de voedingsspanning (230 V AC) uit. De thermostaat werkt op laagspanning 24 V DC.

Wat betekent de LED-indicator op de thermostaat?

De LED geeft de status van verwarming/warm water aan: aan = in bedrijf, uit = uitgeschakeld. Het werkt in de automatische of permanente modus.

Hoe reset ik de thermostaat naar de fabrieksinstellingen?

Druk tegelijkertijd op de toetsen a en c. Alle instellingen behalve tijd en datum worden gewist. Laat los na reset.

Is de DT10 thermostaat compatibel met mijn ketel?

Het is alleen compatibel met ketels die zijn uitgerust met het Heatronic 3 systeem. Controleer de handleiding van uw ketel of raadpleeg een installateur.

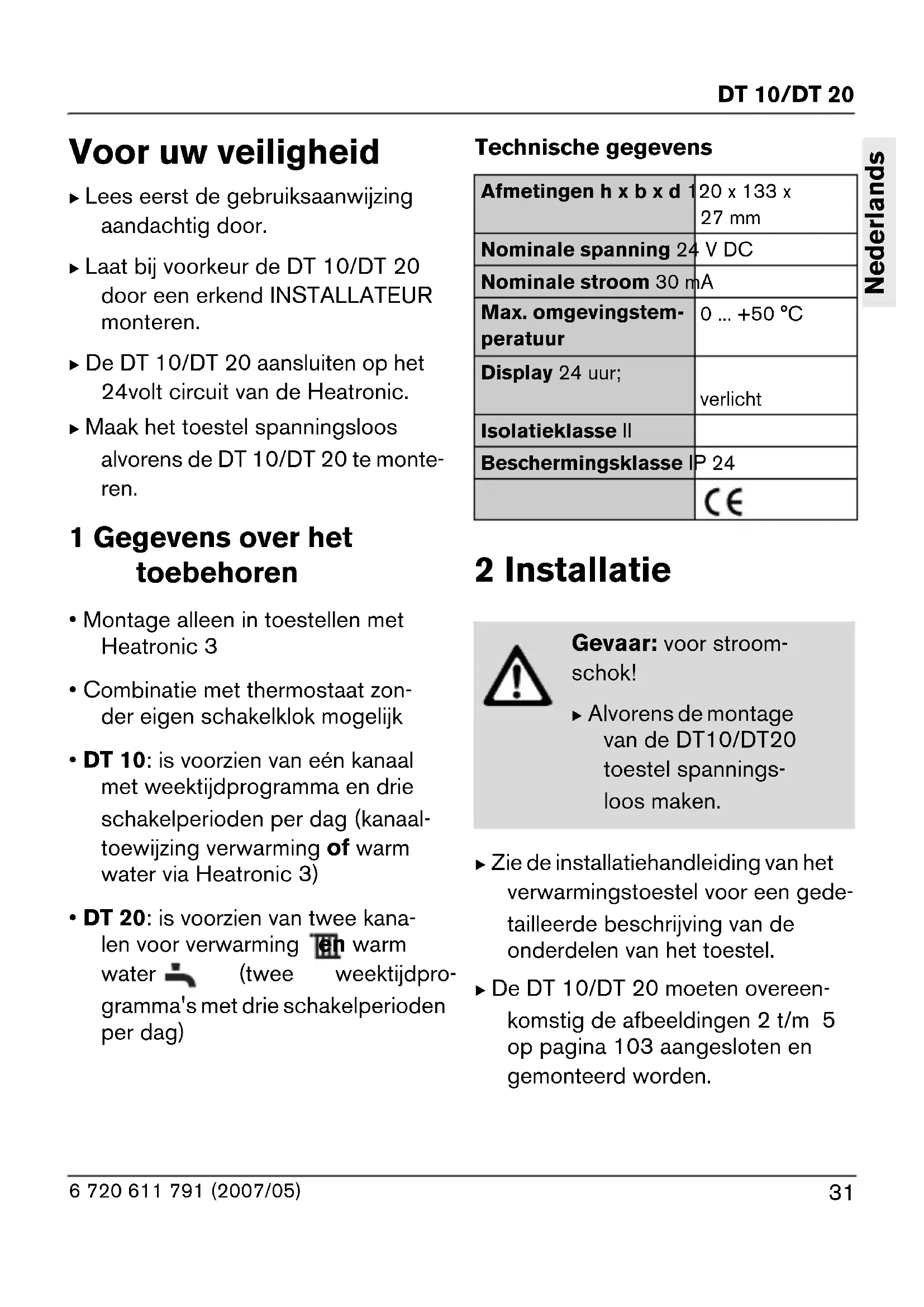

GEBRUIKSAANWIJZING DT10 BOSCH

Lees eerst de gebruiksaanwijzing aandachtig door.
Laat bij voorkeur de DT 10/DT 20 door een erkend INSTALLATEUR monteren.
De DT 10/DT 20 aansluten op het 24volt circuit van de Heatronic.
Maak het toestel spanningsloos alvorens de DT 10/DT 20 te monteren.

1 Gegevens over het toebehoren

• Montage alleen in toestellen met Heatronic 3
• Combinatie metthermostat zonder eigen schakelklok möglichk
• DT 10: is voorzien van een kanaal metweektijdprogramma en drieschakelperioden per dag (kanaaltoewijzing verwarming of warm water via Heatronic 3)
• DT 20: is voorzien van twee kanalen voor verwarming het warm water (twee weektijdprogramma's met drie schakelperioden per dag)

Technische gegevens

Afmetingen h x b x d 1	20 x 133 x 27 mm
Nominale spanning 24	V DC
Nominale stroom 30 mA
Max. omgevingstem- peratuur	0 ... +50 °C
Display 24 uu;	verlicht
Isolatieklasse II
Beschermingsklasse IP 24
	©

2 Installatie

Gevaar: voor stroom-schok!

Alvorens de montage van de DT10/DT20 toestel spanningsloos make.

Zie de installmentiehandleiding van het verwarmingstoestel voor een gedetailleerde beschrijving van de onderdelen van het toestel.
De DT 10/DT 20 moeten overeenkomstig de afbeeldingen 2t / m 5 op pagina 103 aangesloten en gemonteerd worden.

3 Bediening

3.1 Toetsen en symbolen (afbeelding 1, op pagina 102)

Toetsen:

a: Functie selecteren / Programmering beeingigen
b: Functiemodus /auto/ / / voor langereijd veranda
c:Waarde hoger

• Kort indrukken: Een eenheid hoger
  Lang indrukken: Waarde snel wijzigen

d: Functiemodus tot aan het vol

gende schakelpunt:tussenveranderen (beschikbaar bij auto/

e : Geseleede functie bevestigen / Waarde lager

Kort indrukken: Een eenheid lager
- Lang indrukken: Waarde snel wijzigien

Symbolen op schakelklok:

Functieinstellungen

Continu verwarming/Warm water uit
auto Automatische modus (alle schakeltijden voor Verwarming/Warm water actief)

Verwarming/Warm water aan, tussen eerste en LASTe schakeltijd van de dag

Continu verwarming/Warm water aan LED aan = Verwarming/Warm water aan LEDuit Verwarming/Warm wateruit

Functie

Tijd

Tijdprogramma('s)

Datum

Vakantieprogramma

alleenDT20

Verwarmingskanaal

Warmwaterkanaal

Symbolen in het display:

1...7 Weekdag (1 = maandag...

$$ 7 = z o n d a g) $$

Uitschakelpuntprogrammeren

Inschakelpuntprogrammeren

Verwarmingskanaal (alleen DT 20)

Warmwaterkanaal (alleen DT 20)

3.2 Programeren

Voer de basisinstelling (zie pagina 105) opniew uit:

Druk tegelijkkertijd op en.

De ingesteldeijd en datum blijven bewaard.

Installingen beeindigen:

druk zo vaak op tot de

gewenste functie wordt weergegeven of druk ca. 60 seconden nicht opeen toets.

3.2.1 Tijd en datum instellen

Tijd:

Druk zo vaak op tot de cursor boven L staat.
Druk op, de urenaanduiding knippert: Stel de juisteijd in uren in met OK / + in.
Druk op, de minutenaandui-ding knippert: Stel de juiste minuten in met /in.

Datum:

Druk zo vaak op tot de cursor boven staat.
Druk op, dejaaraanduiding knippert:Stel hetaar met /in.
Druk op, de maandaandui-ding knippert: Stel de maand met
Druk op, de dagaanduiding knippert:Stel de dag met in.

3.2.2 Automatische zomer- en wintertijd instellen

Druk zo vaak op tot de cursor boven staat.
Drukeenmaal op endriemal op set? tot dLS wordt weergegeven.
Schakel de automatische zomer-en wintertijd met /ohn of uit+ (AAN; UIIT).

3.2.3 Schakeltijden instellen

Instelmogelijkheden:

max. drie schakelperioden per dag
- verzelfde schakeltijden voor een aantal階段 (groepsvorming) of verschillende schakeltijden voor elke dag

Groepsvormingen van de dagen: -Maandagt/m -Zaterdag en zondag (6-7)
- De kleinste schakelperiode is 1 min u t

Deactiveer nicht-benodigde schakelperiodendoor de in- en uitschakelpunten aan elkaargelijk te make.

Druk zo vaak op totdecursor boven 5 staat.
Druk op, de eerste groep 1-5 wordt weergegeven: Selecteer de gewenste groep/dag met (1-5/1,2,...5/6-7/6,7).

Druk zo vaak op tot deeerste inschakeltijd wordt weergegeven DT 10:6:30 DT 20:6:30 Stel de inschakeltijd met /OK + in.
Druk op, die erste uitschakeltijd worden weergegeben DT 10:8:30 DT 20:8:30 Stel de uitschakeltijd met in.

Overige schakelperioden instellen:

Druk op enbestel de volgende schakeltijd met /ok in.
Herhaal dit tot alle schakeltijden resp. schakelperioden voor de geselecteerde groep of dag+zijn ingesteld.

Warmwaterkanaal instellen (alleen DT 20):

Na het instellen van de troop of dag voor het verwarmingskanaal: Druk op Functiemodus SET wordt weergegeven.
Druk op en stel de schakeltijden voor het warmwaterkanaal in zoals boven beschreiben.

Overige groepen ofragen instellen:

Selecteer de gewenste grop of dag met Druk op en stel de schakeltijden of schakelperioden in zoals hierboven beschreiben.

3.2.4 Functiemodus wijzigien

Stel de functiemodus /auto/ in met functiemodus zie hoofdstuk 3.1).

Functiemodus voor korteijd veranderen tijdens auto/ :

Druk op . De functiemodus wisselt tot aan het volgende scha-kelpunt van eenaar ofomge-keerd.

3.2.5 Vakantieprogramma instellen

Druk zo vaak op tot de cursor boven staat.
Druk op OK. 00 wordt weergegeven: Stel het aantalvakantieda-gen met /ok in (max 99).
Druk op . Erwordt geregeld volgens functiemodus C

Na afloop van de vakantiedagen worden om middernacht teruuggeschakeld maar de functiemodus auto/ /

Vakantieprogramma annuleren:

Druk op een willekeurige toets.
