DT10 - Termostato BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato programable
Marca	Bosch
Modelo	DT10
Dimensiones (Al x An x Pr)	120 x 133 x 27 mm
Peso	Aproximadamente 200 g
Tensión nominal	24 V DC
Corriente nominal	30 mA
Temperatura ambiente admisible	0 °C a +50 °C
Tipo de pantalla	Pantalla de 24 horas, retroiluminada
Clase de protección	I
Tipo de protección	IP 24
Número de canales	1 canal (calefacción o agua caliente sanitaria a través de Heatronic 3)
Programación horaria	Semanal, 3 períodos de conmutación por día
Funciones principales	Ajuste de hora/fecha, programación de horas de conmutación, modo vacaciones, conmutación automática verano/invierno, modos de servicio (auto, permanente, parada)
Limpieza y mantenimiento	Limpiar con un paño suave y seco. No use productos abrasivos.
Seguridad	Instalación reservada a un instalador autorizado. Corte la alimentación eléctrica (230 V CA) antes de cualquier intervención.
Compatibilidad	Aparatos equipados con un Heatronic 3

Preguntas frecuentes - DT10 BOSCH

¿Cómo ajustar la hora y la fecha en el termostato Bosch DT10?

Presione la tecla a hasta que el cursor esté sobre el icono del reloj. Presione e hasta que la visualización de las horas parpadee, luego ajuste con c y e. Luego, presione nuevamente e para los minutos. Para la fecha, presione a para colocar el cursor en el icono de fecha, luego presione e para desplazarse por año, mes y día y ajuste con c/e.

¿Cómo programar las horas de calefacción?

Coloque el cursor en el icono del reloj de programación (reloj con lápiz). Presione e para seleccionar el día o grupo de días (ej. 1-5 para lunes-viernes). Presione hasta que aparezca la primera hora de encendido, ajuste con c/e. Presione nuevamente para la hora de apagado y ajuste. Repita para los 3 períodos por día. Los rangos no utilizados deben tener iguales horas de encendido y apagado.

¿Cómo activar el modo 'vacaciones'?

Coloque el cursor en el icono de maleta (programa vacaciones). Presione e, se muestra '00'. Ajuste el número de días (hasta 99) con c/e. El termostato pasa entonces a modo parada durante el tiempo definido. A la medianoche del último día, el modo vuelve automáticamente a automático.

¿Qué hacer si la pantalla permanece apagada o no se enciende?

Verifique que el termostato esté alimentado con 24 V CC. Asegúrese de que el interruptor general de la caldera esté encendido. Si el problema persiste, contacte a un instalador autorizado.

¿Cómo cambiar entre los modos 'auto', 'permanente' y 'parada'?

Utilice la tecla b para cambiar de modo. Los modos son: auto (programación activa), calefacción permanente (sol encendido), parada permanente (copo de nieve tachado). Una pulsación de d conmuta temporalmente hasta el siguiente punto de conmutación.

¿Cómo desactivar la conmutación automática verano/invierno?

Coloque el cursor en el icono de reloj con 'dLS'. Presione una vez e y tres veces c hasta que se muestre 'dLS'. Use c/e para activar (C) o desactivar (c).

¿Puedo instalar yo mismo el termostato DT10?

No, la instalación debe ser realizada por un instalador autorizado. Antes de cualquier intervención, corte la alimentación eléctrica (230 V CA). El termostato funciona en baja tensión 24 V CC.

¿Qué significa el LED indicador en el termostato?

El LED indica el estado de la calefacción/agua caliente: encendido = en funcionamiento, apagado = detenido. Funciona en modo automático o permanente.

¿Cómo restablecer el termostato a los ajustes de fábrica?

Presione simultáneamente las teclas a y c. Todos los ajustes excepto la hora y la fecha se borran. Suelte después del restablecimiento.

¿El termostato DT10 es compatible con mi caldera?

Es compatible únicamente con calderas equipadas con el sistema Heatronic 3. Verifique en el manual de su caldera o consulte a un instalador.

MANUAL DE USUARIO DT10 BOSCH

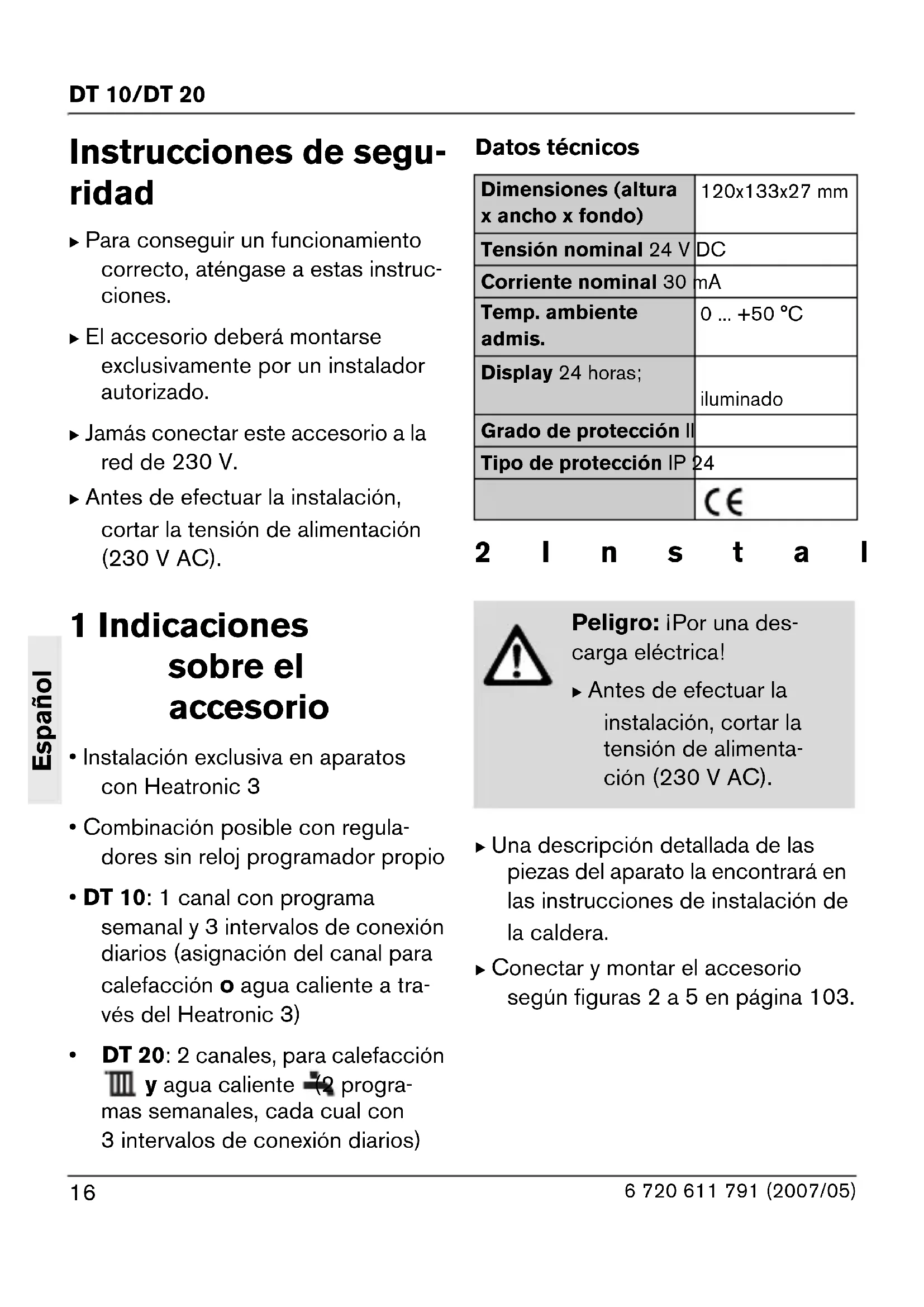

Instrucciones de seg-. ridad

• Para encontrar un funciona correcto, aténgase a estas instrucciones.
• El accesario deben montarse exclusivamente por un instalador autorizzato.
• Jamás conectar este accesorio a la red de 230 V.
• Antes de efectuar la instalacion, cortar la tension de alimentacion (230 V AC).

1 Indicaciones sobre el accesorio

• Instalación exclusiva en aparatos con Heatronic 3
• Combinación possible con regulaciones sin reloj programador propio
• DT 10: 1 canal con programa semanal y 3 intervalos de conexión diarios (asignación del canal para calefacción o agua caliente a través del Heatronic 3)
• DT 20: 2 canales, para calefacción y agua caliente (2 programas semanales, cadarial con 3 intervalos de connexion diarios)

Datasétécnicos

Dimensiones (altura x ancho x fondo)	120x133x27 mm
Tensión nominal 24 V	DC
Corrente nominal 30	mA
Temp. ambiente admis.	0 ... +50 °C
Display 24 horas;	iluminado
Grupo de protección II
Tipo de protección IP	24
	€

2 In s t a l

Peligro: iPor una descarga electrica!

• Antes de efectuar la instalación,URTAR la tensión de alimentación (230 V AC).

• Una descripción detallada de las piezas del aparato la encontrará en las instrucciones de instalación de la caldera.
  Conectar y montar el accesorio según figuras 2 a 5 en página 103.

3 Ma n

3.1 Teclas yvincolos (figura 1 en pagina 102)

Teclas:

a:Selección defunción/ finalizar programación
b:Seleccionar modo de operation /auto/ /de forma fija
c:Aumentar valor -Pulsacion breve: augmentar una unidad Pulsacion larga: cambio=rápido de valor
d: Cambiar la modalidad actual o por la othera, hasta el proximo punto programado (disponible en auto/
e:Validarfuncion elegida/reducir valor -Pulsacion breve:reduciruna unidad -Pulsacionlarga:combiorapidodevalor

Símbolos del reoj programador:

Modos de operación

C Desconexión permanente de calefacación / agua caliente
auto Funcionamento automático (todost los tiempos programados para la calefaction /agua caliente activos)
Calefacción / agua caliente conectada entre el primer yultimate tiempo programado del día
Conexión permanente de calefacción / agua caliente
LED encendido = agua caliente / cale-facción, encendida
LED apagado = agua caliente / calefacación, apagada

Símbolos del display:

1...7 Dia de la semana (1 = Lunes .. 7 = Domingo)
Programacion del punto de desconexion Programacion del punto de conexion Canal de calefacion (solo DT 20) Canal de agua caliente (solo DT 20)

3.2 Programación

Restuarar el ajuste Basics según página 105:

Pulsar simultaneamente OK

Ello no afecta a la hora y Fecha ajustadas.

Fin del ajuste:

Pulsarantasveces como sea necessario hasta visualizar la funcion deseada, o no pulsar ninguna tecla durante aprox. 60 segundos.

3.2.1 Ajuste de la hora y Fecha

Hora:

Pulsar tantas vezes como sea necessario hasta que el cursor quede sobre
▶ Pulsar, elindicador de las horas parpadea: Ajustar las horas con OK +7
▶ Pulsar, elindicador de los关键时刻 parpadea: Ajustar los关键时刻 con /OK +

Fecha:

Pulsarantasveces como sea necessario hasta que el cursor quede sobre
Pulsar, el indicador del ano 3 parpadea: Ajustar el ano con OK / +
▶ Pulsar, elindicador del mes 8parpadea: Ajustar el mes con OK / +
Pulsar, elindicador del dia: Ajustar el dia con

3.2.2 Ajuste delchio automatico del horario de verano / inviero

Pulsarantasveces como sea necessario hasta que el cursor quede sobre
▶ Pulsar una vez y tres veces
set7 hasta visualizar dLS en el display.
Activar o desactivar el cambio automático del horario de verano / invierno con [10]1- = + ACTIVO; (INACTIVO).

3.2.3 Programación de los tiempos

Posibilidades de programación:

• Max. 3 intervalos de conexión diarros
• Tiempos programados iguales para various días (programacion en bloque) o tiemposVRTentes para cada día
• Programación en bloque para los días:
• Lunes a viernes (1-5)
• Sábado y domingo (6-7)
• Intervalo de conexión minimo 1 minuto

Desactivar los intervallos de connexion no precisados fjando los mismos tiempos para la connexion y descri%-nexion.

Pulsar tantas vezes como sea necessario hasta que el cursor quede sobre
Pulsando se muestra el primerbloque 1-5:Elegir elbloque/ dia deseado con set (1-5/1,2, .5/6-7/6,7).

Ajuste del primer intervalo de conexión:

Pulsar tantas vezes como sea Neededo hasta que se muestre la primera hora de connexion DT 10:6:30 DT 20:6:30 Ajustar la hora de connexion con OK / +
▶ Pulsar;sevisualiza laprimera hora de desconexion DT 10:8:30 DT20:8:30 Ajustar la hora de desconexion con OK /

Ajuste de intervalos de connexion adicondales:

Pulsar y programar el proximo intervalo de connexion con
Proseguir, hasta haber programado todos los tiempos o intervalos de connexion para elbloque /dia selec tionado.

Ajuste del canal de agua caliente (sólo DT 20):

Después de haber ajustado el bloque /dia para el canal de calefacación : pulsaBel? visualizándoseonthonces SET
Pulsar y programar los tiempos para el canal de agua caliente según la descripción arriba Mentionada.

Ajuste de bloques / días adiciones-les:

Selectionar el bloque / dia
descrado pulsando Pulsar y programar los tiempos o
intervalos de connexion segun la
descripción arriba Mentionada.

3.2.4 Cambio del modo de operación

Ajustar el modo de operation / (auto)/ con la tecla (modos de operation, ver capitulo 3.1).
Cambio breve de la modalidad operando en auto/ :
Pulsar; el modo de operation Cambia hasta el proximo punto programado de a, o viceversa.

3.2.5 Activación del programa de vacaciones

Pulsarantasveces como sea necessario hasta que el cursor quede sobre
▶ Pulsar,mostatendose enton- ces 00: Ajustar los días de vacacio- nes con/OK (max.99).
▶ Pulsar, la regulación se efectúa conforme a la modalidad

Transcurridos los días de vacaciones fijados se activa a medianoche la modalidad auto/ /

Interruption del programa de vacaciones:
Pulsar una tecla cualesquiera.

a:Selecionarfuncao/terminaraprogramacao
b: Tipo de funciona /auto/ /funcimiento permanente
c:Aumentar valor

-Premir brevamente: Aumenta umaunities
-Premir prolongadamente: Augenta rapidamente o valor

Canal de aquecimiento

Canal de agua quente

Simbolos no display:

Canal de aquecimiento (só DT 20)

Canal de agua quente (só DT 20)

3.2 Programar

Ajustar algunos periodos de funciona:

Premir eajustar oproximo periodo de functi万元以上
- Repetir o procedimento anterior até todos os periodos de funciona-mentation estarem ajustados para o grupo/dia seleccionado.

Ajustar o canal de agua quente (só DT 20):

• Após ajustar o grupo/día para o canal de aquecimiento Premir, SET surgí no display.
  Premir eajustar os periodos defuncionamento para o canal de agua quente como descripto acima.

3.2.4 Mudar o tipo de funciona

Ajustar o tipo de funciona / auto/ / c m ( T,) funcionalto,veja capitulo 3.1).
