DT10 - Termostat BOSCH - Manual de utilizare gratuit

Tip de produs	Termostat programabil
Marcă	Bosch
Model	DT10
Dimensiuni (Î x L x A)	120 x 133 x 27 mm
Greutate	Aproximativ 200 g
Tensiune nominală	24 V DC
Curent nominal	30 mA
Temperatură ambiantă admisibilă	0 °C până la +50 °C
Tip ecran	Afișaj 24 ore, retroiluminat
Clasă de protecție	I
Tip de protecție	IP 24
Număr de canale	1 canal (încălzire sau apă caldă menajeră prin Heatronic 3)
Programare orară	Săptămânal, 3 perioade de comutare pe zi
Funcții principale	Setare oră/dată, programare ore de comutare, mod vacanță, comutare automată vară/iarnă, moduri de funcționare (auto, permanent, oprire)
Curățare și întreținere	Curățați cu o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Instalarea rezervată unui instalator autorizat. Întrerupeți alimentarea electrică (230 V AC) înainte de orice intervenție.
Compatibilitate	Aparate echipate cu Heatronic 3

Întrebări frecvente - DT10 BOSCH

Cum se reglează ora și data pe termostatul Bosch DT10?

Apăsați tasta a până când cursorul este deasupra pictogramei de ceas. Apăsați e până când afișajul orelor clipește, apoi reglați cu c și e. Apoi, apăsați din nou e pentru minute. Pentru dată, apăsați a pentru a plasa cursorul pe pictograma de dată, apoi apăsați e pentru a derula anul, luna și ziua și reglați cu c/e.

Cum se programează orele de încălzire?

Plasați cursorul pe pictograma de ceas de programare (ceas cu creion). Apăsați e pentru a selecta ziua sau grupul de zile (de ex. 1-5 pentru luni-vineri). Apăsați până când apare prima oră de pornire, reglați cu c/e. Apăsați din nou pentru ora de oprire și reglați. Repetați pentru cele 3 perioade pe zi. Intervalele neutilizate trebuie să aibă ore de pornire și oprire identice.

Cum se activează modul 'vacanță'?

Plasați cursorul pe pictograma valiză (program vacanță). Apăsați e, se afișează '00'. Reglați numărul de zile (până la 99) cu c/e. Termostatul trece apoi în modul oprire pentru durata stabilită. La miezul nopții din ultima zi, modul revine automat în automat.

Ce trebuie făcut dacă ecranul rămâne stins sau nu se aprinde?

Verificați dacă termostatul este alimentat corect cu 24 V CC. Asigurați-vă că întrerupătorul general al cazanului este pornit. Dacă problema persistă, contactați un instalator autorizat.

Cum se comută între modurile 'auto', 'permanent' și 'oprire'?

Utilizați tasta b pentru a schimba modul. Modurile sunt: auto (programare activă), încălzire permanentă (soare aprins), oprire permanentă (fulg barat). O apăsare pe d comută temporar până la următorul punct de comutare.

Cum se dezactivează comutarea automată vară/iarnă?

Plasați cursorul pe pictograma de ceas cu 'dLS'. Apăsați o dată e și de trei ori c până când se afișează 'dLS'. Utilizați c/e pentru a activa (C) sau dezactiva (c).

Pot să instalez eu singur termostatul DT10?

Nu, instalarea trebuie efectuată de un instalator autorizat. Înainte de orice intervenție, întrerupeți alimentarea electrică (230 V AC). Termostatul funcționează la tensiune joasă de 24 V CC.

Ce înseamnă ledul indicator de pe termostat?

LED-ul indică starea încălzirii/apei calde: aprins = în funcțiune, stins = oprit. Funcționează în mod automat sau permanent.

Cum se resetează termostatul la setările din fabrică?

Apăsați simultan tastele a și c. Toate setările, cu excepția orei și datei, sunt șterse. Eliberați după resetare.

Este termostatul DT10 compatibil cu centrala mea?

Este compatibil doar cu centralele echipate cu sistemul Heatronic 3. Verificați în manualul centralei dvs. sau consultați un instalator.

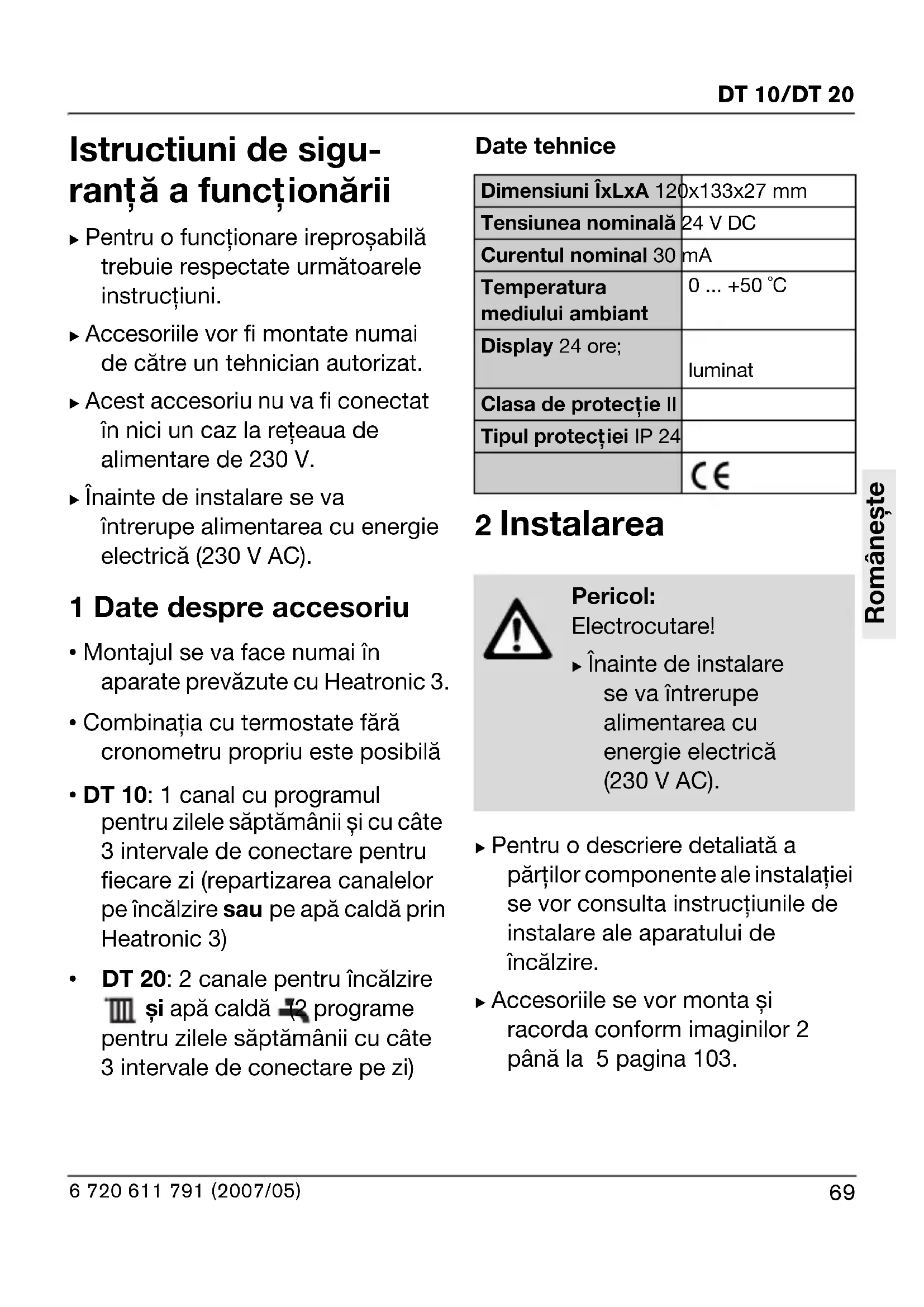

MANUAL DE UTILIZARE DT10 BOSCH

Montajul se va face numai in aparate prevazute cu Heatronic 3.
- Combinata cu termostate fara cronometru propriu este posibila
- DT 10: 1 canal cu programul pentru zilele săptamâniiși cucate 3 intervale de connectare pentru fiecare zi (repartizarea canalelor pe înçălzire sau pe apă cală prin Heatronic 3)
DT 20: 2 canale pentru incălzire si apă cală (2 programe pentru zilele săptamânii cucate 3 intervale de connectare pe zi)

Date tehnice

Dimensiuni İxLxA 120	0x133x27 mm
Tensiunea nominală	24 V DC
Currentul nominal 30	mA
Temperatura mediului ambient	0 ... +50 °C
Display 24 ore;	luminat
Clasa de proteție II
Tipul proteției IP 24
	CE

2 Instalarea

Pericol:

Electrocutare!

lnainte de instalare se va intrerupe alimentarea cu energia electrica (230 V AC).

Pentru o descriere detaliata a partilor componente ale instalatiei se vor consulta instruţiunile de instalare ale aparatului de incălzire.
Accesoriile se vor monta.si racorda conform imaginilor 2 până la 5 pagina 103.

3 Utilizare

3.1 Taste.si symboluri (imaginea 1, la pagina 102)

Taste:

a: Selectarea functii/ incheierea programarii
b Regimul de fonctionare /auto/ /schimbare permanenta
c : Valoare mal mare
-apăsare scurtă: o unitate mai mare -apăsare lungă: schimbarea rapida a valorii
d: Regimul de fonctionare până la următorul punct de connectare se schimbă în (functie disponibilită la auto / )
e : Confirmarea functiei selectate /

Valoare mai mica

-apăsare scurță: o unitate mai mică
-apăsare lungă: schimbarea rapidă a valorii

Simboluri ale ceasului comutator:

intervalele de connectare pentru incalzire/apa calda sunt activate)

Incalzirea/apa calda pornite, intre primul si ultimul punct de conectare din zi

Incalzire/apa calda permanent pornite

Canalul de incalzire

Canalul de apa calda

Simboluri pe display:

1...7 Ziua din sáptāmānă (1 = luni... 7 = duminica)

Programarea punctului de oprire Programarea punctului de pornire Canalul de incalzire (numai DT 20) Canalul apei calde (numai DT 20)

3.2 Programare

Revenirea la reglajele de bază, vezi pagina 105:

seapaśsimultan.

Ora si data programate rămân neschimbate.

Incheierea programarilor:

se apasa de atatea ori, pană apare functia dorita sau nu se apasa nici o clapă tamp de 60 de secunde.

seapasa,indicatorul minutelor luminează intermittent: Minutele se reglează cu OK

Data:

se apasa de atatea ori pana ce cursorul se afla pe
se apasa,indicatorul
pentru an 9lumineazaintermident:Anul se regleazacu OK /
se apasa,indicatorul
pentru lună luminează
intermitent:Luna se reglează cu OK /+
seapasa,indicatorul
pentru zi dumineazainterminent: Ziuase regleazacu

3.2.2 Reglarea trecerii automate la ora de vară/ iarnă

se apasa de atatea ori pana ce cursorul se afla pe
se apasa o data si de trei ori până ce apare dLS pe display.
Functia automata pentru trecerea la ora de vară/iară se pornesto sau se oprește cu /OK + (= pornire; =6pire).

3.2.3 Programarea intervalelor de connectare

Posibilităti de programare:

• max. 3 intervale de connectare pe zi
• aceleasi intervale de connectare pentru mai multe zile (grupare) sau intervale de connectare diferite pentru fiecare zi
• Grupări pe zile:
• Luni - vineri (1-5)
• Sâmbătași duminica (6-7)
• cel mai mic interval de connectare este de 1 minut

Intervalele de conectare care nu sunt dorite se dezactiveza prin reglarea aceleasi valori pentru pornire si oprine.

se apasa de atatea ori pana ce cursorul se afla pe
Seapasă,apare prima grupă1-5:Seselectează grupa/ ziua dorită cu set? (1-5/1,2,...5 /6-7/6,7).

Programarea primului interval de connectare:

se apasa de atatea ori pana ce apare primul tamp de connectare

DT 10:6:30

DT 20:6:30

Se potriveste tampul de connectare cu OK

se apasa, apare primul tamp de oprire

DT 10:8:30

DT 20:8:30

Se potriveste timpul de oprire cu

Potrivirea urmátoarelor intervale de connectare:

se apasa si se potriveste urmatorul tamp de connectare cu OK / +
Se repeta procedura până ce toti timpii de connectare, respectiv intervalele de connectare pentru grupa/ziua aleasă au fost programate.

Se potriveste canalul pentru apă calda (numai DT 20):

După reglarea grupei/zilei pentru canalul de incălzire set? se apasa, apare SET.
se apasa si se regleazao conform instrucliunilor de mai sus intervalele de connectare pentru canalul de apa calda

Reglarea urmãatoarelor grupe/zile:

Se selectează grupa/ziua dorită cu .se se apasași se se reglează timpii de connectare respectiv intervalele de connectare conform instrucțiunilor de mai sus.

3.2.4 Modificarea modului de lucru

Se regleazamodul de functionare C/auto/An/c regimurile de fonctionare vezi capitolul 3.1).

Schimbarea pe tamp scurt a regimului de fonctionare auto/ :

se apasa, regimul de fonctionare se schimba pana la urmatorul punct de connectare de la pana la sau invers.

3.2.5 Reglarea programului pentru perioada de concediu

se apasa de atatea ori pana ce cursorul se afla deasupra
OK se apasa,apare 00:Se programeazanumarulzilelor de concediuc /_-^0K + (max.99).
seapasa,reglarea se face in functie de regimul defunctionare

După terminarea zilelor de concediu instalata revine automat, la miezul noptii, la regimul de fonctionare auto/ /

Intreruperea programului de concediu:

seapasapeorice tasta.
