ПОСІБНИК КОРИСТУВАЧА DT10 BOSCH

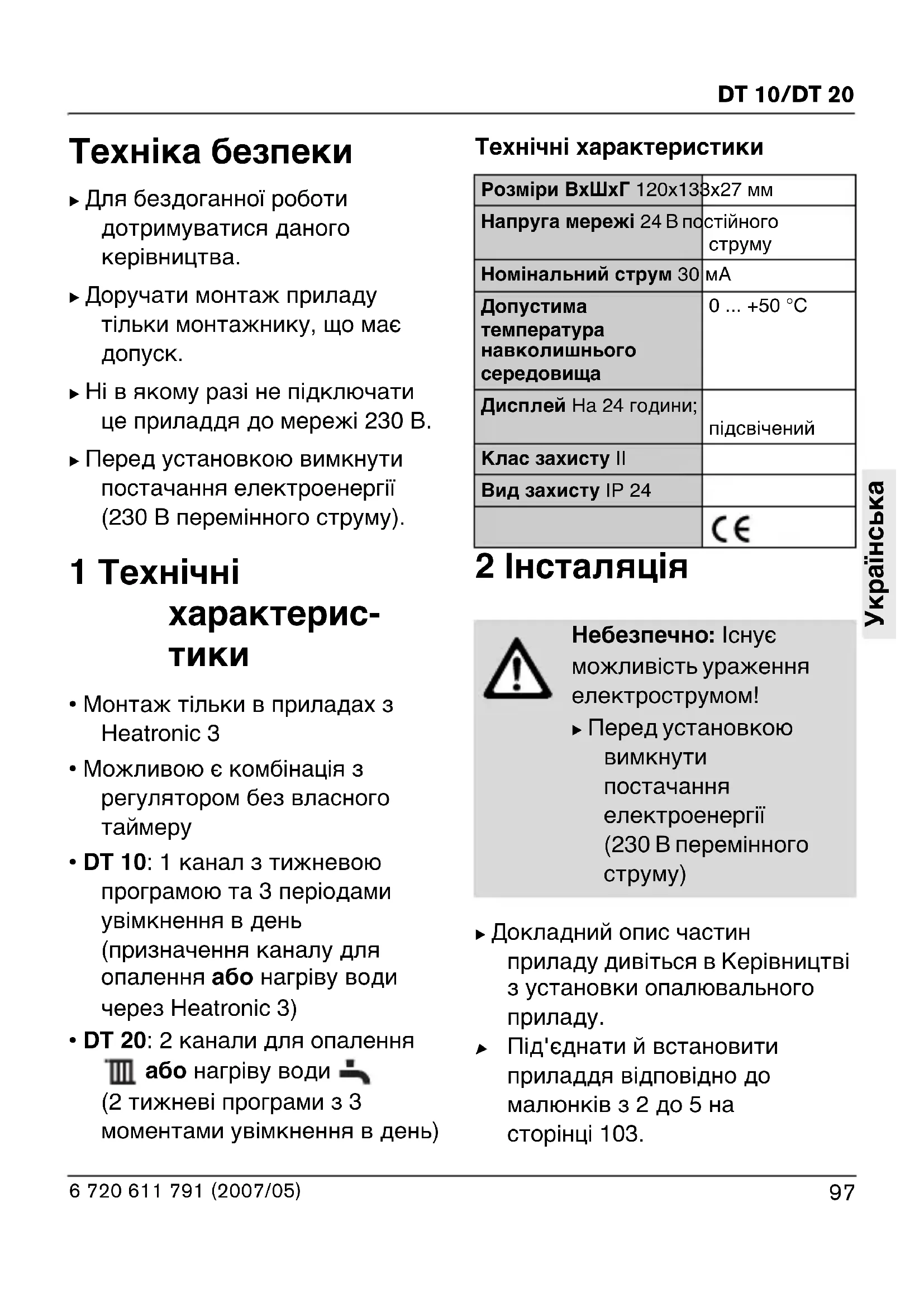

B Натиснете един бутон.97 DT 10/DT 20 6 720 611 791 (2007/05) Укpаїнська Техніка безпеки B Для бездоганної роботи дотримуватися даного керівництва. B Доручати монтаж приладу тільки монтажнику, що має

B Ні в якому разі не підключати це приладдя до мережі 230 В. B Перед установкою вимкнути постачання електроенергії (230 В перемінного струму). 1 Технічні характерис-

• Монтаж тільки в приладах з Heatronic 3

• Можливою є комбінація з регулятором без власного

• DT 10: 1 канал з тижневою програмою тa 3 періодами увімкнення в день (призначення каналу для опалeння або нагріву води через Heatronic 3)

• DT 20: 2 канали для опалeння або нагріву води (2 тижневі програми з 3 моментами увімкнення в день) Технічні характеристики 2 Інсталяція B Докладний опис частин приладу дивiться в Керівництві з установки опалювального

Під'єднати й встановити приладдя відповідно до малюнків з 2 до 5 на сторінці 103. Розміри ВxШxГ 120x133x27 ммНапруга мережі 24 В постійного струмуНомінальний струм 30 мАДопустимa температура навкoлишньoгo сepeдoвищa0 ... +50 °CДисплей На 24 години;підсвіченийКлас захисту IIВид захисту IP 24 Небезпечно: Існує можливість ураження електрострумом! B Перед установкою

електроенергії (230 В перемінного струму)98 DT 10/DT 20 6 720 611 791 (2007/05) Укpаїнська 3 Користування

(малюнок 1, на сторінці 102)

a : Обрати функцію / зaкінчити програмуванняb : Тривало змінити режим роботи /auto/ /c : Більше значення- коротко натиснути: На одну одиницю більше- тривало натиснути: Швидка зміна значенняd : Перемикання режиму роботи до наступної точки увімкнення / (є в auto/)e : Підтвердити обрану функцію / Нижче значення- коротко натиснути: На одну одиницю більше- тривало натиснути: Швидка зміна значення Символи на таймері: Режими роботитривале опалювання/нагрів води вимкненіauto Автоматичний режим (усі часи увімкнення для опалювання/нагріву води активні)Опалювання/нагрів води увімкнені, між першим та останнім часом увімкнення днятривале опалювання/нагрів води увімкненіСД увімкн. = опалювання/нагрів води увімкненіСД вимкн. = опалювання/нагрів води вимкненіФункція Часові програми Програма для відпусткитільки DT 20Канал опалeнняКанал нагріву води Символи на дисплеї: 1...7 День тижня (1 = понеділок...7 = неділя)запрограмувати момент вимкненнязапрограмувати момент увімкненняКанал опалeння (тільки DT 20)Канал нагріву води (тільки DT 20)

Для базових настройок дивись сторінку 105, відновлення: B Натиснути одночасно.

Встановлений час i дата зберігаються. Завершення настройок: B натискати так часто, поки не буде відображена бажана функція, або приблизно 60 секунд не натискати жодну клавішу.99 DT 10/DT 20 6 720 611 791 (2007/05) Укpаїнська

3.2.1 Встановити час й дату

B натискати так часто, поки курсор не буде розташований над . B натиснути, індикація годин блимає: Встановити годину за допомогою /

B натиснути, індикація хвилин блимає: Встановити хвилини за допомогою /

B натискати так часто, поки курсор не буде розташований над . B натиснути, індикація року блимає: Встановити рік за допомогою / . B натиснути, індикація місяцю блимає: Встановити місяць за допомогою /

B натиснути, індикація дня блимає: Встановити день за допомогою / .

3.2.2 Встановлення літнього/

зимoвого часу B натискати так часто, поки курсор не буде розташований над . B Натиснути один раз й тричі , поки на дисплеї не з'явиться dLS. B Увімкнути або вимкнуте літній чи зимній час за допомогою / ( = УВІМКН.;

3.2.3 Встановити час

Можливості настройки

• макс. 3 періоди увімкнення у

• однакові часи увімкнення для багатьох днів (створення групи) або різні часи увімкнення для кожного дня

• Створення групи днів: – З понеділка по п'ятницю (1-5) – Субота й неділя (6-7)

• найменший період увімкнення складає 1 хвилину100 DT 10/DT 20 6 720 611 791 (2007/05) Укpаїнська B натискати так часто, поки курсор не буде розташований над . B натиснути, буде відображено першу групу 1-5: Обрати бажану групу/день за допомогою (1-5 / 1, 2, ...5 / 6-7 / 6, 7). Встановити перший період

B натискати так часто, поки не буде відображено першій час увімкнення DT 10: 6:30 DT 20: 6:30 Встановити час увімкнення за допомогою / . B натиснути, буде відображено перший час

DT 10: 8:30 DT 20: 8:30 Встановити час вимкнення за допомогою / . Встановити подальші періоди

B Натиснути й встановити наступний час увімкнення за допомогою / . B Повторюйте, поки не будуть встановлені усі часи або періоди увімкнення для обраної

Встановити канал нагріву води (тільки DT 20): B Після встановлення групи/дня для каналу опалювання натиснути : , буде відображено SEt

B Натиснути й встановити час увімкнення для каналу нагріву води як наведено

встановлення моментів увімкнення й вимкнення на одне значення101 DT 10/DT 20 6 720 611 791 (2007/05) Укpаїнська Встановити подальші групи/дні: B Обрати бажану групу/день за допомогою . Натиснути i встановити часи або періоди увімкнення як наведено вище.

3.2.4 Зміна режимів роботи

B Встановити режим роботи / auto/ / за допомогою (інформацію про режими роботи дивись в главі 3.1). Короткочасна зміна робочого режиму під час auto/: B Натиснути , режим роботи перейде до наступної точки перемикання з до або

3.2.5 Встановити програму

B натискати так часто, поки курсор не буде розташований над . B Натиснути , буде відображено 00: Встановити число днів відпустки за допомогою / (макс. 99). B Натиснути , буде здійснена настройка відповідно до режиму

Після закінчення днів відпустки буде здійснено перемикання на режим роботи auto//. Відміна програми «Відпустка» B Натиснути будь яку клавішу.102 6 720 611 791 (2007/05) Anhang/Appendice/Appendix/Apéndice/Suplemento/ Załącznik/Aanhangsel/Annexe/Додаток/Pielikums/Priedas/ Lisa/Παράρτηµα/Prilog/Anexă/Dodatok/Dodatek/Dodatek/ Függelék/Приложение/Додаток
