Toote tüüp	Programmeeritav termostaat
Bränd	Bosch
Mudel	DT10
Mõõtmed (K x L x S)	120 x 133 x 27 mm
Kaal	Umbes 200 g
Nimipinge	24 V alalisvool
Nimivool	30 mA
Lubatud ümbritsev temperatuur	0 °C kuni +50 °C
Ekraani tüüp	24-tunnine kuvamine, taustvalgustusega
Kaitseklass	I
Kaitsetüüp	IP 24
Kanalite arv	1 kanal (küte või soe tarbevesi Heatronic 3 kaudu)
Ajakava	Iganädalane, 3 lülitusperioodi päevas
Peamised funktsioonid	Kella/kuupäeva seadistamine, lülitusaegade programmeerimine, puhkuserežiim, automaatne suve/talve lülitus, töörežiimid (auto, püsiv, seiskamine)
Puhastamine ja hooldus	Puhastage pehme ja kuiva lapiga. Ärge kasutage abrasiivseid aineid.
Ohutus	Paigaldus on volitatud paigaldaja ülesanne. Enne sekkumist lülitage toide välja (230 V vahelduvvool).
Ühilduvus	Seadmed, mis on varustatud Heatronic 3 süsteemiga

Korduma kippuvad küsimused - DT10 BOSCH

Kuidas reguleerida kella ja kuupäeva Bosch DT10 termostaadil?

Vajutage klahvi a, kuni kursor on kellaikooni kohal. Vajutage e, kuni tunni näidik hakkab vilkuma, seejärel reguleerige c ja e abil. Seejärel vajutage uuesti e minutite jaoks. Kuupäeva jaoks vajutage a, et viia kursor kuupäevaikoonile, seejärel vajutage e, et kerida aasta, kuu ja päev ning reguleerige c/e abil.

Kuidas programmeerida kütteaegu?

Viige kursor programmeerimiskella ikoonile (kell pliiatsiga). Vajutage e, et valida päev või päevade grupp (nt 1-5 esmaspäevast reedeni). Vajutage, kuni kuvatakse esimene sisselülitamise aeg, reguleerige c/e abil. Vajutage uuesti väljalülitamise aja jaoks ja reguleerige. Korrake 3 perioodi kohta päevas. Kasutamata vahemikel peavad sisselülitamise ja väljalülitamise ajad olema identsed.

Kuidas aktiveerida puhkuserežiimi?

Viige kursor kohvriikoonile (puhkuseprogramm). Vajutage e, kuvatakse '00'. Reguleerige päevade arv (kuni 99) c/e abil. Termostaat lülitub määratud ajaks seiskamisrežiimi. Viimase päeva keskööl naaseb režiim automaatselt automaatrežiimi.

Mida teha, kui ekraan jääb mustaks või ei sütti?

Kontrollige, kas termostaat on nõuetekohaselt toidetud 24 V alalisvooluga. Veenduge, et katla pealüliti on sisse lülitatud. Kui probleem püsib, võtke ühendust volitatud paigaldajaga.

Kuidas vahetada režiimide 'auto', 'püsiv' ja 'seiskamine' vahel?

Režiimi muutmiseks kasutage klahvi b. Režiimid on: auto (programmeerimine aktiivne), püsiv küte (päike põleb), püsiv seiskamine (lumehelbeke läbi kriipsutatud). Klahvile d vajutamine lülitab ajutiselt kuni järgmise lülituspunktini.

Kuidas keelata automaatne suve/talve lülitus?

Viige kursor kellaikoonile kirjaga 'dLS'. Vajutage üks kord e ja kolm korda c, kuni kuvatakse 'dLS'. Kasutage c/e aktiveerimiseks (C) või deaktiveerimiseks (c).

Kas ma saan ise DT10 termostaadi paigaldada?

Ei, paigaldus peab toimuma volitatud paigaldaja poolt. Enne sekkumist lülitage toide välja (230 V vahelduvvool). Termostaat töötab madalpingel 24 V alalisvool.

Mida tähendab termostaadi LED-tuli?

LED näitab kütte/sooja vee olekut: põleb = töös, kustunud = seiskunud. See töötab automaat- või püsirežiimis.

Kuidas lähtestada termostaat tehaseseadetele?

Vajutage samaaegselt klahve a ja c. Kõik seaded peale kella ja kuupäeva kustutatakse. Pärast lähtestamist vabastage.

Kas termostaat DT10 ühildub minu katlaga?

See ühildub ainult Heatronic 3 süsteemiga varustatud kateldega. Kontrollige oma katla kasutusjuhendist või konsulteerige paigaldajaga.

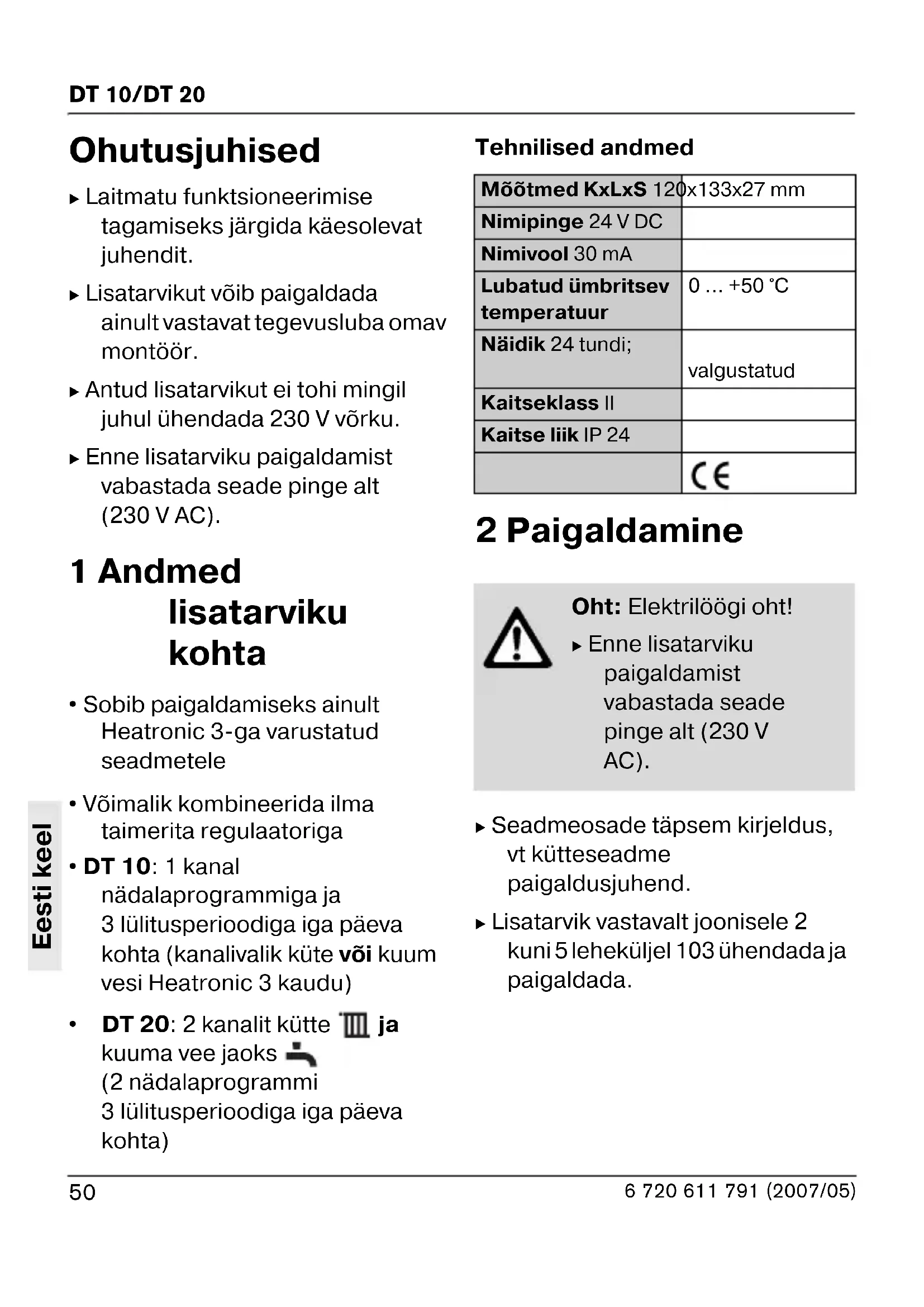

KASUTUSJUHEND DT10 BOSCH

Laitmatu funktsioneerimise tagamiseks järgida käesolevat juhendit.
Lisatarvikut voib paigaldada ainult vastavat tegevusluba omav montor.
Antud lisatarvikut ei tohi mingil juhul ühendada 230 V vörku.
Enne lisatarviku paigaldamist vabastada seade pinge alt (230 V AC).

1 Andmed lisatarviku kohta

• Sobib paigaldamiseks ainult Heatronic 3-ga varustatud seadmetele
  Vöimalik kombineerida ilma tainerita regulaatoriga
• DT 10: 1 kanal
  nädalaprogrammiga ja
  3 lülitusperioodiga iga päeva
  kohta (kanalivalik küte või kuum
  vesi Heatronic 3 kaudu)
• DT 20: 2 kanalit kütte [ɪk] ja kuuma vee jaoks (2 nädalaprogrammi 3 lʊltusperioodiga ɪga pæva kohta)

Tehnilised andmed

Mõötméd KxLxS 120x133x27 mm
Nimipinge 24 V DC
Nimivool 30 mA
Lubatud ümbritsev temperatuur	0 ... +50 °C
Näidik 24 tundi;	valgustatud
Kaitseklass II
Kaitse liik IP 24
	CE

2 Paigaldamine

Seadmeosade tappem kirjeldus, vt kutteseadme paigaldusjuhend.
Lisatarvik vastavalt joonisele 2 kuni 5 lehekuljel 103 uhendada ja paigaldada.

3 Hooldamine

3.1 Klahvid ja sümbold (joonis 1, leheküljel 102)

Klahvid:

a:Funktsiodonvalimine/

Programmeirimise lopetamine

b

:Toorezimi /auto/

kestev vahetamine

c: Vaartuse suurrendamine

-Luhike vajutus: ühe ühiku vörrasuuremaks

-Pikk vajutus: värtuse kiire muutmine

d: Toorezimi vahetamine

järgmise lulituspunktini / vahel

(sumboli auto korral/

e : Valitud funktsooni kinnitamine

/Vaartuse vahendamine

-Luhike vajutus: uhe ühiku vorräväiksemaks

-Pikk vajutus: vaartuse kiire muutmine

Tainerisumbolid:

Törežimid

C

Küte/kuum vesi kestvalt valja lulitatud

Automaatrezim (koik lulitusajad kütte/kuuma vee osas aktiivsed)

auto

Küte/kuum vesi sisse lulitatud, pëeva esimese ja viimase lulitusaja vahel

Küte/kuum vesi kestvalt sisse lulitatud

Valgusdiod sisse lulitatud = kute/kuum vesi sisse lulitatud

Valgusdood valja lulitatud = kute/kuum vesi valja lulitatud

Funktsoon

Kellaaeg

Ajaprogramm(id)

Kuupaev

Puhkuseprogramm

ainult DT 20

Küttekanal

Kuuma vee kanal

Näidiku sömbolid:

1...7 Nadalapäev (1 = esmaspaev...

7 = puhapaev

Väljalūlɪspunkti programmeirime
Sisselūlɪspunkti programmeirime

Küttekanal (ainult DT 20)

Kuuma vee kanal (ainult DT 20)

3.2 Programeerimine

Algseade, vt lehekülg 105, taastamine:

ja theaegselt vajutada.

Seatud kellaeg ja kuupäev jäavad pusima.

Seadete lopetamine:

▶ vajutada nii kaua, kuni kuvatakse soovitud funktssoon voi mitte vajutada ca 60 sekundi jooksul ühtegi klahvi.

vajutada nii mitu korda, kuni kursor on kohal.
vajutada, nait aasta vilgub: seada aasta abil.
vajutada, naitkuu vilgub seada kuu /abil.
vajutada, nait paev 8 vilgub: seada paev abil.

3.2.2 Suve-/talveaja automaatika seadmine

vajutada nii mitu korda, kuni kursor on kohal.
uks_kord ja kolm set? korda vajutada, kuni naidikule ilmub dLS.
Suve-/talveaja automaatika OK / abilsisse voi valja lulitada (SISSE LULITATUD; = VALJAVALJA LULITATUD).

3.2.3 Lülitusaegade seadmine

Seadmisvöimalused:

• max 3 lülitusperioodi päeva kohta

• samad lulitusajad mitme päeva jaoks (grupeerimine) voi erinevad lulitusajad iga päeva jaoks

• Päävade grupeirime: - esmaspääv kuni reede (1-5) - laupääv ja pühapääv (6-7)
• lühim lülitusperiod on 1 minut

Mittevajalikud
lülitusperiooodid
deaktiveerida sisseja väljalūlitusaja
ühitamisega.

vajutada nii mitu korda, kuni kursor on Kohal.
vajutada, kuvatakse esimene grupp 1-5: valida soovitud grupp/paev abil (1-5/1,2,...5/6-7/6,7).

Esimese lulitusperiodi seadmine:

vajutada nii mitu korda, kuni kuvatakse esimene sisselulitusaeg DT 10:6:30 DT 20:6:30 Seada sisselulitusaeg abil.

vajutada, kuvatakse esimene valjalulitusaeg

DT 10:8:30 C

DT 20:8:30 C

Seada valjalulitusaeg

+abil.

Muude lulitusperiodideseadmine:

vajutada ja seada jargmine

lulitusaeg /oxabil.

Korrata niikaua, kuni on seatud

kōik lūlitusajad vōi

Pärast grupi/päeva seadmist küttekanali jaoks

set? vajutada, kuvatakse SET

vajutada ja seada

lulitusjad kuuma vee kanali

jaoks nagu ulalpool

kirjeldatud.

Muude gruppide/paevadeseadmine:

Soovitud grupp/paev abil

valja validation. vajutada ja

seada lulitusajad voi

lulitusperiooid nagu ulalpool

kirjeldatud.

3.2.4 Toimismooduse muutmine

Tooreziiim /auto/ / seada

abil (törežiimid vt

peatukk 3.1).

Törežiimi luhiajine vahetamine

reziimi auto/ajal:

vajutada, törežiim

vahetub järgmise lülituspunktini

punktist puncti vo

vastupidi.

3.2.5 Puhkuseprogrammi seadmine

vajutada nii mitu korda,

kuni kursor on kohl.

vajutada, kuvatakse 00:

seada puhkusepääevade arv

ok /abit(max 99).

vajutada,reguleerimine

toimub vastavalt tooreziimile

Pärast puhkusepääevade loppu

lulitub seade keskööl tagasi

törežiimile auto/

Puhkuseprogrammi katkestamine:

Vajutada suvalisele klahvile.
