Type de produit	Thermostat programmable
Marque	Bosch
Modèle	DT10
Dimensions (H x L x P)	120 x 133 x 27 mm
Poids	Environ 200 g
Tension nominale	24 V DC
Courant nominal	30 mA
Température ambiante admissible	0 °C à +50 °C
Type d'écran	Affichage 24 heures, rétroéclairé
Classe de protection	I
Type de protection	IP 24
Nombre de canaux	1 canal (chauffage ou eau chaude sanitaire via Heatronic 3)
Programmation horaire	Hebdomadaire, 3 périodes de commutation par jour
Fonctions principales	Réglage heure/date, programmation des heures de commutation, mode vacances, commutation automatique été/hiver, modes de service (auto, permanent, arrêt)
Nettoyage et entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation réservée à un installateur agréé. Couper l'alimentation électrique (230 V AC) avant toute intervention.
Compatibilité	Appareils équipés d'une Heatronic 3

FOIRE AUX QUESTIONS - DT10 BOSCH

Comment régler l'heure et la date sur le thermostat Bosch DT10 ?

Appuyez sur la touche a jusqu'à ce que le curseur soit au-dessus de l'icône d'horloge. Appuyez sur e jusqu'à ce que l'affichage des heures clignote, puis réglez avec c et e. Ensuite, appuyez à nouveau sur e pour les minutes. Pour la date, appuyez sur a pour placer le curseur sur l'icône de date, puis appuyez sur e pour faire défiler l'année, mois et jour et réglez avec c/e.

Comment programmer les heures de chauffage ?

Placez le curseur sur l'icône d'horloge de programmation (horloge avec crayon). Appuyez sur e pour sélectionner le jour ou groupe de jours (par ex. 1-5 pour lundi-vendredi). Appuyez jusqu'à afficher la première heure d'enclenchement, réglez avec c/e. Appuyez à nouveau pour l'heure d'arrêt et réglez. Répétez pour les 3 périodes par jour. Les plages inutilisées doivent avoir des heures d'enclenchement et d'arrêt identiques.

Comment activer le mode 'vacances' ?

Placez le curseur sur l'icône valise (programme vacances). Appuyez sur e, '00' s'affiche. Réglez le nombre de jours (jusqu'à 99) avec c/e. Le thermostat passe alors en mode arrêt pour la durée définie. À minuit du dernier jour, le mode revient automatiquement en automatique.

Que faire si l'écran reste éteint ou ne s'allume pas ?

Vérifiez que le thermostat est bien alimenté en 24 V DC. Assurez-vous que l'interrupteur général de la chaudière est allumé. Si le problème persiste, contactez un installateur agréé.

Comment basculer entre les modes 'auto', 'permanent' et 'arrêt' ?

Utilisez la touche b pour changer de mode. Les modes sont : auto (programmation active), chauffage permanent (soleil allumé), arrêt permanent (flocon barré). Un appui sur d commute temporairement jusqu'au prochain point de commutation.

Comment désactiver la commutation automatique été/hiver ?

Placez le curseur sur l'icône d'horloge avec 'dLS'. Appuyez une fois sur e et trois fois sur c jusqu'à afficher 'dLS'. Utilisez c/e pour activer (C) ou désactiver (c).

Puis-je installer moi-même le thermostat DT10 ?

Non, l'installation doit être effectuée par un installateur agréé. Avant toute intervention, coupez l'alimentation électrique (230 V AC). Le thermostat fonctionne en basse tension 24 V DC.

Que signifie le voyant LED sur le thermostat ?

La LED indique l'état du chauffage/eau chaude : allumée = en fonctionnement, éteinte = arrêté. Elle fonctionne en mode automatique ou permanent.

Comment réinitialiser le thermostat aux réglages d'usine ?

Appuyez simultanément sur les touches a et c. Tous les réglages sauf l'heure et la date sont effacés. Relâchez après réinitialisation.

Le thermostat DT10 est-il compatible avec ma chaudière ?

Il est compatible uniquement avec les chaudières équipées du système Heatronic 3. Vérifiez dans la notice de votre chaudière ou consultez un installateur.

MODE D'EMPLOI DT10 BOSCH

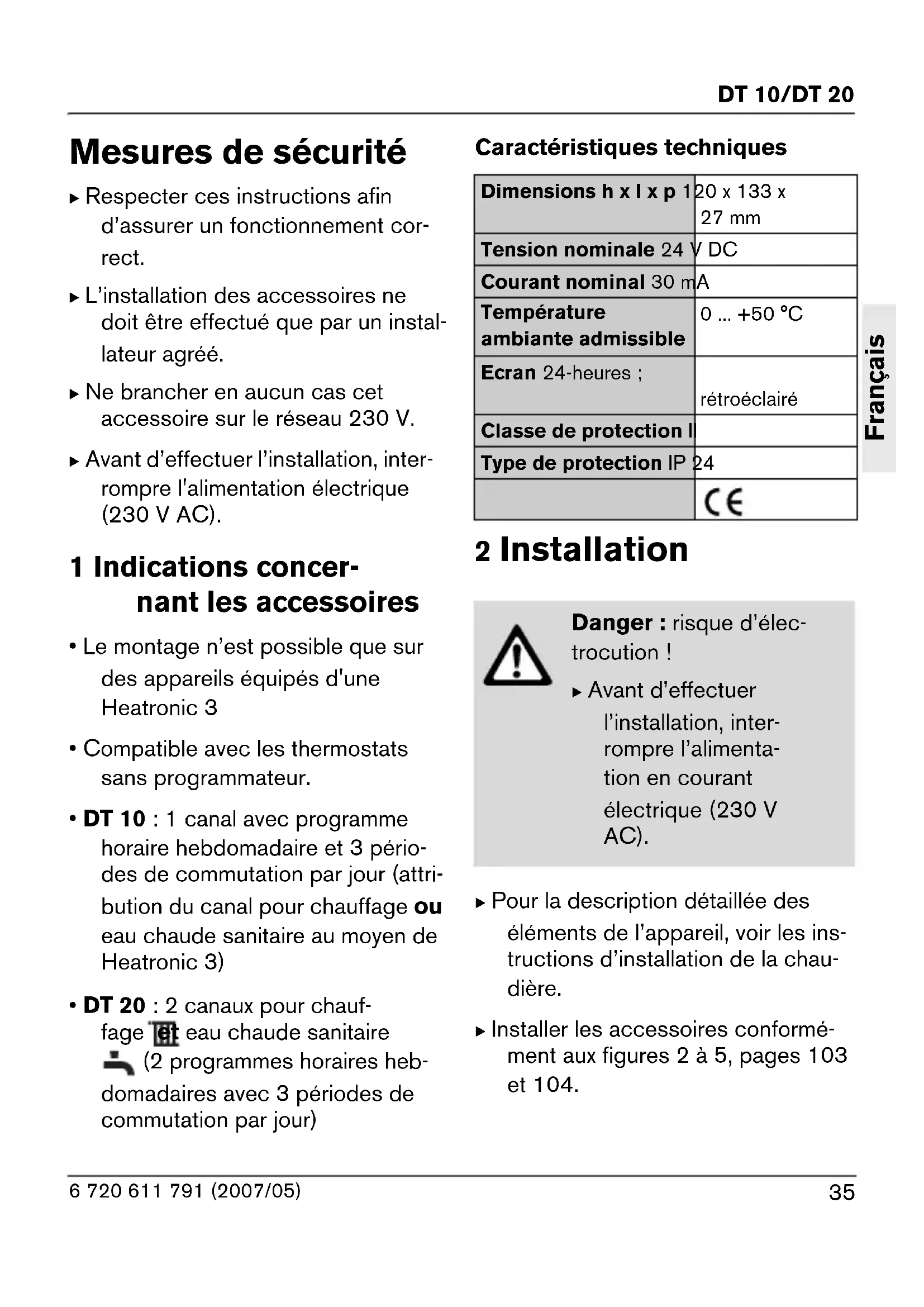

Respecter ces instructions afin d'assurer un fonctionnement correct.
L'installation des accessoires ne doit etre effectue que par un instal-.
lateur agreé.
Ne brancher eneldom cas cet accessoire sur le réseau 230V
Avant d'effectuer l'installation, inter-. rompre l'alimentation electrique (230 V AC).

1 Indications concernant les accessoires

• Le montage n'est possible que sur des apparciels équipés d'une Heatronic 3
• Compatible avec les thermostats sans programmateur.
• DT 10:1 canal avec programme horsaire hebdomadaire et 3 périodes de commutation par jour (attribution du canal pour chauffage ou eau chaude sanitaire au moyen de Heatronic 3)
• DT 20:2 canaux pour chauffage et eau chaude sanitaire (2 programmes horaires hebdomadaires avec 3 périodes de commutation par jour)

\section*{Caracteristiques techniques}

Dimensions h x l x p 1	20 x 133 x 27 mm
Tension nominale 24	V DC
Courant nominal 30 mA
Température ambiante admissible	0 ... +50 °C
Ecran 24-heures ;	rétroéclairé
Classe de protection I
Type de protection IP 24
	©

2 Installation

Danger: risque d'électrocution!

Avant d'effectuer l'installation, interrompre l'alimentation en courant electrique (230 V AC).

Pour la description détaillée des éléments de l'appareil, voir les instructions d'installation de la chaudière.
Installer les accessoires conformé-ment aux figures 2 à 5, pages 103 et 104.

3 U t i

3.1 Touches et symboles (figure 1, à la page 102)

Touches:

a : Choix de la fonction / fin de la programmation
b:Changement du mode de service /auto/ en permanenc
c:Augmentation de la valeur

• Impulsion brève : une unité de plus
• Maintenir appuyer : Faire dérouler les valeurs rapidement

d:Changement du mode de service jusqu'au prochain point de commutation entre (disponible pour auto/

e : Confirmation de la fonction choisisie / diminution de la valeur

• Impulsion brève : une unité de moins
• Maintenir appuyer : Faire dérouler les valeurs rapidement

Symboles se trouvant sur le programmeur :

Modes de service

Chauffage / eau chaude arrêté en permanence
auto Service automatique (toutes les heures de commutation pour chauffage / eau chaude sont actives)
Chauffage / eau chaude en fonctionnement, entre la première et la derniere heures de commutation du jour
Chauffage / eau chaude en fonctionnement en permanence
LED allumée = Chauffage / eau chaude en fonctionnement
LED éteinte = Chauffage / eau chaude arrêté

Fonction s a t

Programme(s) horaire(s)

Date

Programme vacancies

seulement DT 20

Canal chauffage

Canal eau chaude sanitaire

Symboles sur l'écran :

1...7 Jour de la semaine (1 = lundi ... 7 = dimanche)

C Programmation de I'heure d'arret

Programmation de l'heure d'enclement

Canal chauffage (seulement DT 20)

Canal eau chaude sanitaire (seulement DT 20)

3.2 Programmation

Réinitialisation des régles de base décrites en page 105 :

Appuyer simultanément sur et

Heure et date réglées demeurent inchangées.

Fin de la programmation :

Appuyer sur jusqu'à ce que la fonction souhaitation soit affichée ou n'appuyer sur aucune touchependant environ 60 secondes.

3.2.1 Réglage de l'heure et de la date

Heure :

Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur jusqu'à ce que l'affichage des heures clignote : Régler l'heure au moyen de OK +
Appuyer sur jusqu'à ce que l'affichage des minutes commence à clignoter : Régler la minute au moyen de /OK +

Date :

Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur, l'affichage an clignote: Regler l'année au moyen de OK +7
Appuyer sur, l'affichage mois clignote: Regler le mois au moyen de
Appuyer sur, l'affichage jour clignote: Régler le jour au moyen de

3.2.2 Réglage de l'automatique heures d'été / heures d'hiver

Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer une fois sur et trois fois sur jusqu'à ce que dLS s'affiche sur l'écran.
Activer ou désactiver la commutation automatique heures d'hiver / heures d'été avec OK + EN FONCTIONNEMENT; C = ETEINT).

3.2.3 Réglage des heures de commutation

Possibilities de réglage :

au max. 3 plages de commutation par jour
- même heures de commutation pour plusieurs jours ou heures de commutations différentes pour chaque jour
- définition des programmes types (groupes de jours): - lundi à vendredi (1-5) - samedi et dimanche (6-7)
- la durée de commutation la plus courte est de 1 minute

Désactiver toutes les plages de commutation non nécessaires en réglant le point d'enclenchement sur la même valeur que le point d'arret.

Appuyer sur jusqu'à ce que le curseur soit au dessus de

Appuyer sur, le premier groupe 1-5 est affché : Choiser le groupe / jour souhaite au moyen de (1-5/1,2,...5/6-7/6,7).

Régler la première plage de commutation :

Appuyer sur jusqu'à ce que la première heures d'enclenchement soit affichée
DT 10:6:30
DT 20:6:30
Régler l'heure d'enclenchement au moyen de /ok +

Appuyer sur, la première
heure d'arrêt est affichée
DT 10:8:30
DT 20:8:30
Régler l'heure d'arrêt au moyen de OK / +

Réglage d'autres plages de commutation :

Appuyer sur et égler la prochaine heures de commutation au moyen de OK
Répéter jusqu'à ce que toutes les heures ou plages de commutation soient régées pour le jour / groupe de jours choisi.

Régler le canal eau chaude sanitaire (seulement DT 20):

Aprés avoir regle le jour / groupe de jours pour le canal chauffage, appuyer sur set? SET est affché.
Appuyers sur régler les plages de commutation pour le canal eau chaude sanitaire conformément à la description ci-dessus.

Réglage d'autres jours / groupes de jours :

Choisisr le jour / groupe de jours souhaite au moyen de set? Appuyer sur et regler les heures ou plages de commutation conformément a la description cidesssus.

3.2.4 Changement du mode de service

Régler le mode de service /auto/ /au moyen de (modes de service voir chapitre 3.1).
Changement ponctuel du mode de service pendant le fonctionnement auto/ :
Appuyer sur, le mode de service commute jusqu'au prochain point de commutation de ou vice versa.

3.2.5 Réglage du programme vacances

Appuyer sur jusqu'à ce que le curseur soit au dessus de

Appuyer sur OK, 00 s'affiche: Regler le nombre de jour vacances au moyen de /OK (99 au+ max.).
Appuyer sur, le églage se fait suivant le mode de service

A la fin de la période de vacance, à minuit, le mode de service revient sur auto/ /

Metre fin au programme vacances :
Appuyer sur une touche quelconque.
