Produkto tipas	Programuojamas termostatas
Prekės ženklas	Bosch
Modelis	DT20
Matmenys (A x P x G)	120 x 133 x 27 mm
Svoris	Maždaug 200 g
Maitinimas	24 V DC, 30 mA
Ekranas	24 valandų apšviestas ekranas
Apsaugos tipas	IP24
Apsaugos klasė	I
Leidžiama aplinkos temperatūra	0 °C iki +50 °C
Kanalų skaičius	2 (šildymas ir karštas vanduo)
Laiko programavimas	Savaitės, iki 3 perjungimo periodų per dieną
Darbo režimai	Automatinis, Nuolatinis, Išjungimas, Atostogos
Specialios funkcijos	Automatinis perjungimas vasara/žiema, atostogų programa
Suderinamumas	Katilai su Heatronic 3 sistema
Montavimas	Patvirtinto montuotojo, prieš montuojant išjunkite 230 V maitinimą
Priežiūra ir valymas	Valyti minkšta sausa šluoste
Saugumas	Avarinis sustabdymas mygtuku, IP24 apsauga nuo vandens purslų
Atsarginės dalys ir remonto galimybė	Dėl remonto kreipkitės į įgaliotą Bosch servisą

Dažnai užduodami klausimai - DT20 BOSCH

Kaip nustatyti laiką ir datą DT20 termostate?

Paspauskite Menu mygtuką, kol žymeklis atsidurs virš laikrodžio. Tada nustatykite laiką mygtukais + ir OK, tada patvirtinkite. Dėl datos dar kartą paspauskite Menu, kad pasirinktumėte metus, mėnesį ir dieną.

Kaip užprogramuoti šildymo laikus?

Paspauskite Menu, kol pasieksite kalendoriaus simbolį. Pasirinkite dienų grupę (1-5 darbo dienoms, 6-7 savaitgaliui). Nustatykite įjungimo ir išjungimo laikus kiekvienam laiko tarpui (daugiausia 3 per dieną). Patvirtinkite OK.

Ką reiškia auto simbolis ekrane?

Auto režimas reiškia, kad termostatas laikosi jūsų nustatytų šildymo ir karšto vandens laiko programų. Visi perjungimo laikai veikia automatiškai.

Kaip įjungti atostogų režimą?

Paspauskite Menu iki lagamino simbolio. Naudodami + ir OK mygtukus įveskite nebuvimo dienų skaičių (daugiausia 99). Termostatas pereina į sumažintą režimą. Po laikotarpio vidurnaktį jis grįžta į automatinį režimą.

Ką daryti, jei termostatas nebereaguoja?

Atlikite atstatymą vienu metu paspaudę Menu ir OK mygtukus 5 sekundes. Laikas ir data išsaugomi. Jei problema išlieka, kelioms minutėms išjunkite 230 V maitinimą, tada vėl įjunkite.

Kaip perjungti tarp šildymo ir karšto vandens režimų?

DT20 termostatas automatiškai valdo abu kanalus pagal programas. Norėdami keisti rankiniu būdu, paspauskite Mode mygtuką, kad pasirinktumėte automatinį, nuolatinį arba išjungimo režimą kiekvienam kanalui per pasirinkimo meniu.

Ar termostatas suderinamas su mano katilu?

DT20 yra suderinamas tik su Bosch katilais, turinčiais Heatronic 3 reguliavimo sistemą. Prieš pirkdami ar montuodami patikrinkite savo katilo vardinę lentelę.

Kaip nustatyti automatinį perjungimą vasara/žiema?

Paspauskite Menu iki laikrodžio simbolio, tada tris kartus paspauskite OK, kol pamatysite 'dLS'. Naudokite +/-, kad įjungtumėte (C įjungtas) arba išjungtumėte (C išjungtas) automatinį perjungimą.

Ką daryti, jei ekrane nieko nerodo?

Patikrinkite, ar yra 24 V DC maitinimas (nominali įtampa 24 V). Jei ekranas vis tiek juodas, atlikite atstatymą. Jei rezultatų nėra, kreipkitės į įgaliotą Bosch montuotoją.

Kaip išvalyti termostatą?

Naudokite minkštą sausą šluostę ekranui ir korpusui nuvalyti. Niekada nenaudokite cheminių medžiagų, purškalų ar skysčių. Prieš valydami įsitikinkite, kad prietaisas yra išjungtas.

NAUDOJIMO INSTRUKCIJA DT20 BOSCH

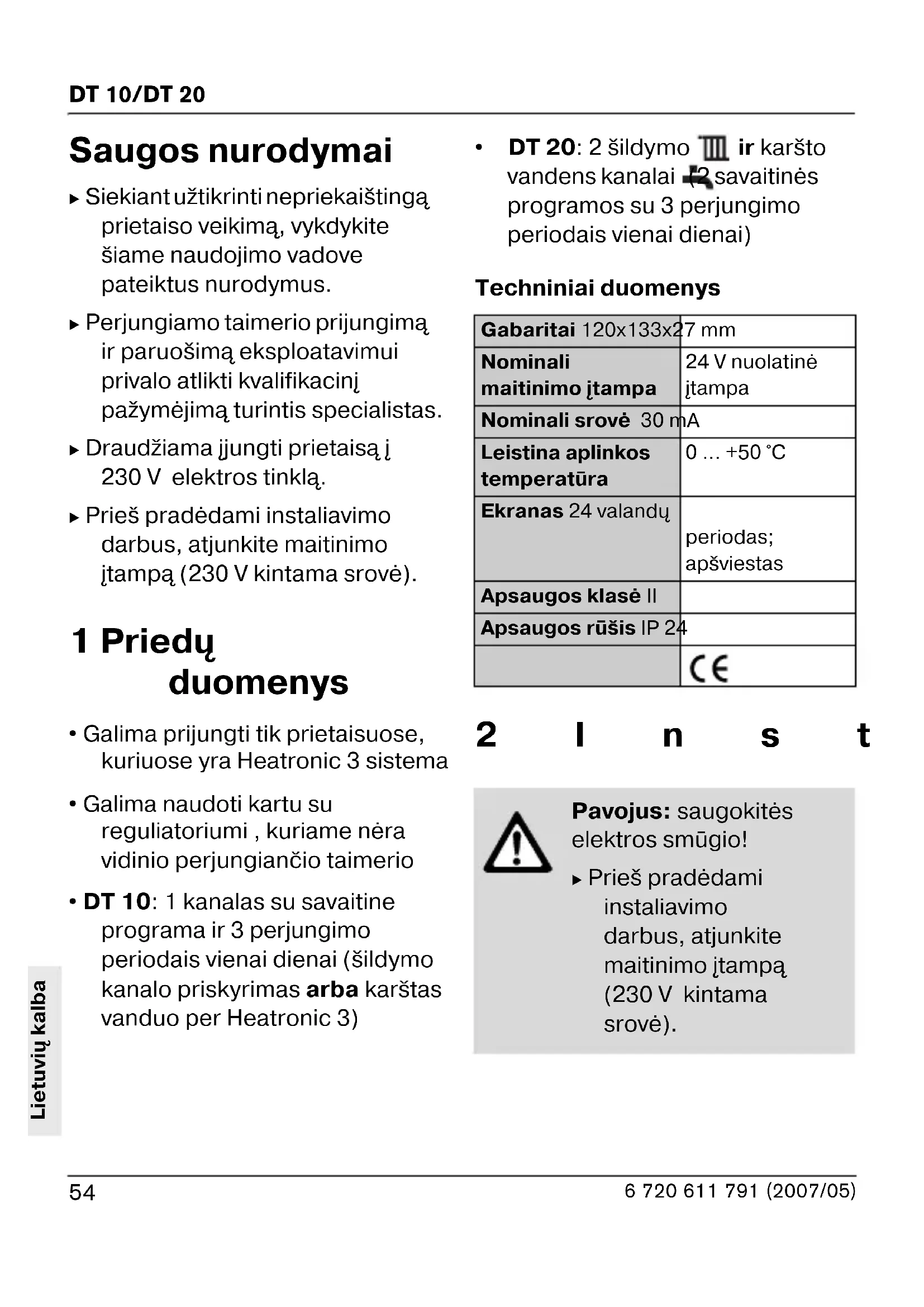

Siekiant uztikrinti nepriekaiistinga, prietaiso veikima, vykdykite siame naudojimo vadove pateiktus nurodymus.
Perjungiamo taimerio prijungim a ir paruošima eksploatavimui privalo atlikti kvalifikacinj pažymèjima turintis specialistas.
Draudžiama jjungti prietaisa j 230 V elektros tinkla.
Pries pradedami instalavimodarbus, atjunkite maitinimojtampa (230 V kintama srové).

1 Friedy duomenys

• Galima prijungti tik prietaisuose, kuriuose yra Heatronic 3 systemd
• Galima naudoti kartu su regulatoriumi, kuriame nera vidinio perjungiančio taimerio

• DT 10: 1 kanalas su savaitine programa ir 3 perjungimo periodais vienai dienai (sildymo kanalo priskyrimas arba karstas vanduo per Heatronic 3)

• DT 20: 2 šildymo ir karstovandens kanalai savaitinés programos su 3 perjungimo periodais vienai dienai)

Techninai duomenys

Gabaritai 120x133x2	7 mm
Nominali maitinimo jtampa	24 V nuolatinè jtampa
Nominali srovè 30 mA
Leistina aplinkos temperatūra	0 ... +50 °C
Ekranas 24 valandu	periodas; apšviestas
Apsaugos klasè II
Apsaugos rūšis IP 24
	€

2 In s t

Pavojus: saugokitès
elettros smūgio!

Pries pradedami instalaviimo darbus, atjunkite maitinimo jtampa (230 V kintama srovè).

• Išsamus prietaiso aprasymas pateiktas šildymo jrenginio instalaviimo vadove.
  Papildomusjtaisussumontuokite ir prijunkite 2 - 5 pav., 103 psl, nurodytu budu.

3 Valdymas

3.1 Mygtukj funkcijos ir naudiojamisimboliai (1 pav., 102 psl.)

Mygtukai:

a:Funkcjos pasirinkimas / uzbaigti programavima
b:Darbo rezimas /auto/ ilgalaikis kintamas
c:Parametro reiksmes padidinimas -trumps paspaudimas: padidinti vienetu -ilgas paspaudimas: greitas reiksmes keitimas
d: Pakeisti darbo rezimajiki sekancio perjungimo taisko tarp (galima naudoti auto/ rezimui)
e: Patvirtinti pasirinktaj fungkija/ sumažinti reikšme -trumps paspaudimas: sumažinti vienetu -ilgas paspaudimas: greitas reiksmes keitimas

Taimerio symboliai:

Darbo režimai

ijsjungti nepertraukiamaj sildymaj/ karstovandens tiekim
auto automatinis darbo rezimas (nustatoma aktyvi visu sildymo / karstovandens tiekimo perjungimo laiku busena)
jungti sildymaj / karsto vandens tiekimartprimojo ir paskutinio dienos perjungimjungti nepertraukiamaj sildymaj/ karsto vandens tiekim
sviesos diodas sviecia = sildymas / karsto vandens tiekimas jjungtas
svesos diodas ne'sviecia = sildymas / karsto vandens tiekimas ijsungtas

Funkcija

Laikas Laiko programa (programos) Data Atostogu periodo programa

tik DT 20

Sildymo kanalas Karsto vandens kanalas

Ekrane rodomi symboliai:

1...7 Savaites Diana (1 = pirmadienis, ..., 7 = sekmadienis)
Išjungimo taško programavimas
Jungimo laiko programavimas
Šildymo kanalas (tik DT 20)
Karstovandens tiekimo kanalas (tik DT 20)

3.2 Programavimas

Pagrindines bubenos (zr. 105 psl, nustatymas:

Tuo pačiu metu nuspaskite mygtukus +in Nustatyas laikas ir data nepasikeičia.
Parametrung nustatymo užbaigimas:
▶ Paspauskite mygtuka tiek?
karti, kad ekrane butu parodyta
reikiama funkcija, arba 60 sek.
nespauskite jokio mygtuko.

3.2.1 Laiko ir datos nustatymas

Laiko nustatymas:

Paspauskite mygtuka tiek karty, kad kursorius sustotu ties simboliu L.
Paspauskite mygtuka, OK - mirksi rodomi valandu skaičiai: nustatykite valandu parodymus mygtukais OK +/
Paspauskite mygtuka, set? mirksi rodomi minuciu skaiciai: nustatykite minuciu parodymus mygtukais OK +

Data:

Paspauskite mygtuka tiek? karty, kad kursorius sustotu ties simboliu
Paspauskite mygtuka, OK - mirksi rodomi metu skaičiai 8 nustatykite metu parodymus mygtukais OK +/
Paspauskite mygtuka, set? mirksi rodomi menesio skaičiai: nustatykite menesio parodymus mygtukais OK
Paspauskite mygtuka, set? mirksi rodomi dienos skaičiai nustatykite dienos parodymus mygtukais OK +

3.2.2 Vasaros/Žiemos laiko automatinio perjungimo režimo jungimas

Paspauskite mygtuka tiek karti, kad kursorius sustotu ties simboliu
Paspauskite mygtuka OK viena karta ir mygtuka tris kartus, kad ekrane atsirastu uzaas dLS.
- Junkite arba išjunkiteVASAROS/ Ziemos laiko automatinio perjungimo režima mygtukais / (=JUNGTA; = ISJUNGTA).

3.2.3 Perjungimo laikonustatymas

Nustatymugalimybès:

• Maksimaliai 3 perjungimo periodai vienai dienai
• Vienodi perjungimo periodai keliolikai dienu (grupinis programavimas) arba skirtingi perjungimo laikai kiekvienai dienai

• Grupinis dienç programavimas:

• nuo pirmadienio iki penktadienio (1-5)

• šestadienis ir sekmadienis (6-7)

• Trumpiausia perjungimo periodo trukmè yra 1 minute

Išjunkite
nereikalingus
perjungimo periodus,
nustatydami vienodas
jungimo ir išjungimo
laiko reikšmes.

Paspauskite mygtuka tiek karty, kad kursorius sustotu ties simboliu
Paspauskite mygtuka, parodoma pirmoji grupe 1-5: pasirinkite pageidaujama grupe/

diena, paspausdami mygtuka

set? (1-5/1,2,...5/

6-7/6,7).

Pirmojo perjungimo periodonustatymas:

Paspauskite mygtuka tiek karty, kad butu parodytas pirmasis jungimo laikas

DT 10:6:30

DT 20:6:30

Nustatykite reikiama jjungimo

laika mygtukais

Paspauskite mygtuka, sel? parodomas pirmasis ijsungimo laikas

DT 10:8:30 C

DT 20:8:30 C

Nustatykite reikiamà išjungimo

laika mygtukais

Tolimesniu perjungimo periodu nustatymas:

Paspauskite mygtukainsetnustatykite sekanti perjungimo laika mygtukais
Kartokite šia procedūrātol, kol nustatysite perjungimo laikus arba, atitinkamai, perjungimo periodus pasirinktai grupei/dienai.

Karstovandenskanolonustatymas(tikDT20):

Po to, kai užbaigtas šildymokanalo III grupës/dienos nustatymas: paspauskite mygtuka set? ekrane parodomas simbolis SET.
Paspauskite mygtuka in nustatykite karsto vandens kanalo perjungimo laikus anksciau nurodytu budu.

Tolimesniugrupiu/dienu nustatymas:

Pasirinkite pageidaujama grupe/ diena mygtuku set? Paspauskite mygtuka irnustatykite perjungimo laikus arba, atitinkamai, perjungimo periodus anksciau nurodytu budu.

3.2.4 Darbo režimo pakeitimas

▶ Pakeiskite darbo režima / (auto/myotuku (darbo režimu aprasyma zr. 3.1 skyriuje).

Trumpas darbo režimo pakeitimas auto/ darbo režimo metu:

Paspauskite mygtuka; darbo rezimas iki sekancio perjungimo laiko pasikeiica is arba atvirksiai.

3.2.5 Atostogu programos parametru nustatymas

Paspauskite mygtuka tiek karty, kad kursorius sustotu ties simboliu
Paspauskite mygtuka, OK parodoma 00: nustatykite atostogu dienu skaiciu mygtukais OK +/ (maksimali atostogu dienu skaiciaus reiksmé yra 99).
Paspauskite mygtuka, sel? jrenginio reguliavimas bus atliekamas rezimu.

Praëjus nustatyam atostogu dienu
skaičiui, darbo režimas auto
vidurnaktj bus perjungtas j darbo
režimā

Atostogu programos išjungimas:

Paspauskite bet kurj mygtuka.
