DT20 - Termostats BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Programmējams termostats
Zīmols	Bosch
Modelis	DT20
Izmēri (A x P x D)	120 x 133 x 27 mm
Svars	Aptuveni 200 g
Barošana	24 V DC, 30 mA
Displejs	24 stundu ar fona apgaismojumu ekrāns
Aizsardzības tips	IP24
Aizsardzības klase	I
Pieļaujamā apkārtējā temperatūra	0 °C līdz +50 °C
Kanālu skaits	2 (apkure un karstā ūdens sagatavošana)
Laika programmēšana	Nedēļas, līdz 3 pārslēgšanas periodiem dienā
Darbības režīmi	Automātisks, Pastāvīgs, Izslēgts, Atvaļinājums
Īpašas funkcijas	Automātiska vasaras/ziemas pārslēgšana, atvaļinājuma programma
Saderība	Katli ar Heatronic 3
Uzstādīšana	Veic sertificēts uzstādītājs, pirms montāžas atslēdziet 230 V barošanu
Apkope un tīrīšana	Tīriet ar mīkstu, sausu drānu
Drošība	Avārijas izslēgšana ar pogu, IP24 aizsardzība pret ūdens šļakatām
Rezerves daļas un remontējamība	Sazinieties ar Bosch pilnvarotu servisu remontam

Bieži uzdotie jautājumi - DT20 BOSCH

Kā iestatīt laiku un datumu DT20 termostatā?

Nospiediet Izvevlenes taustiņu, līdz kursors atrodas virs pulksteņa. Pēc tam iestatiet laiku ar + un OK taustiņiem, tad apstipriniet. Datumam vēlreiz nospiediet Izvevlenes, lai izvēlētos gadu, mēnesi un dienu.

Kā programmēt apkures stundas?

Nospiediet Izvevlenes, līdz tiek sasniegts kalendāra simbols. Izvēlieties dienu grupu (1-5 darbdienām, 6-7 nedēļas nogalei). Iestatiet ieslēgšanas un izslēgšanas laikus katram laika periodam (maks. 3 dienā). Apstipriniet ar OK.

Ko nozīmē automātiskā režīma simbols uz ekrāna?

Automātiskais režīms nozīmē, ka termostats ievēro jūsu iestatītās apkures un karstā ūdens laika programmas. Visi pārslēgšanas laiki ir aktīvi automātiski.

Kā aktivizēt atvaļinājuma režīmu?

Nospiediet Izvevlenes līdz koferīša simbolam. Izmantojiet + un OK taustiņus, lai ievadītu prombūtnes dienu skaitu (maks. 99). Termostats pārslēdzas uz samazinātu režīmu. Pēc perioda pusnaktī tas atgriežas automātiskajā režīmā.

Ko darīt, ja termostats vairs nereaģē?

Veiciet atiestatīšanu, vienlaikus nospiežot Izvevlenes un OK taustiņus 5 sekundes. Laiks un datums tiek saglabāti. Ja problēma turpinās, uz dažām minūtēm atslēdziet 230 V barošanu un pēc tam atjaunojiet to.

Kā pārslēgties starp apkures un karstā ūdens režīmu?

DT20 termostats automātiski pārvalda abus kanālus atbilstoši programmām. Lai veiktu manuālas izmaiņas, nospiediet Režīms taustiņu, lai izvēlētos starp automātisku, pastāvīgu vai izslēgtu režīmu katram kanālam, izmantojot atlases izvēlni.

Vai termostats ir saderīgs ar manu katlu?

DT20 ir saderīgs tikai ar Bosch katliem, kas aprīkoti ar Heatronic 3 regulēšanu. Pirms iegādes vai uzstādīšanas pārbaudiet sava katla datu plāksnīti.

Kā iestatīt automātisko vasaras/ziemas pārslēgšanu?

Nospiediet Izvevlenes līdz pulksteņa simbolam, pēc tam nospiediet OK trīs reizes, līdz redzat 'dLS'. Izmantojiet +/-, lai iespējotu (C deg) vai atspējotu (C izslēgts) automātisko pārslēgšanu.

Ko darīt, ja ekrānā nekas netiek rādīts?

Pārbaudiet, vai ir 24 V līdzsprieguma barošana (nominālais spriegums 24 V). Ja ekrāns paliek melns, veiciet atiestatīšanu. Ja rezultāta nav, sazinieties ar Bosch pilnvarotu uzstādītāju.

Kā tīrīt termostatu?

Izmantojiet mīkstu, sausu drānu, lai noslaucītu ekrānu un korpusu. Nekad neizmantojiet ķīmiskas vielas, aerosolus vai šķidrumus. Pirms tīrīšanas pārliecinieties, ka ierīce ir izslēgta no barošanas.

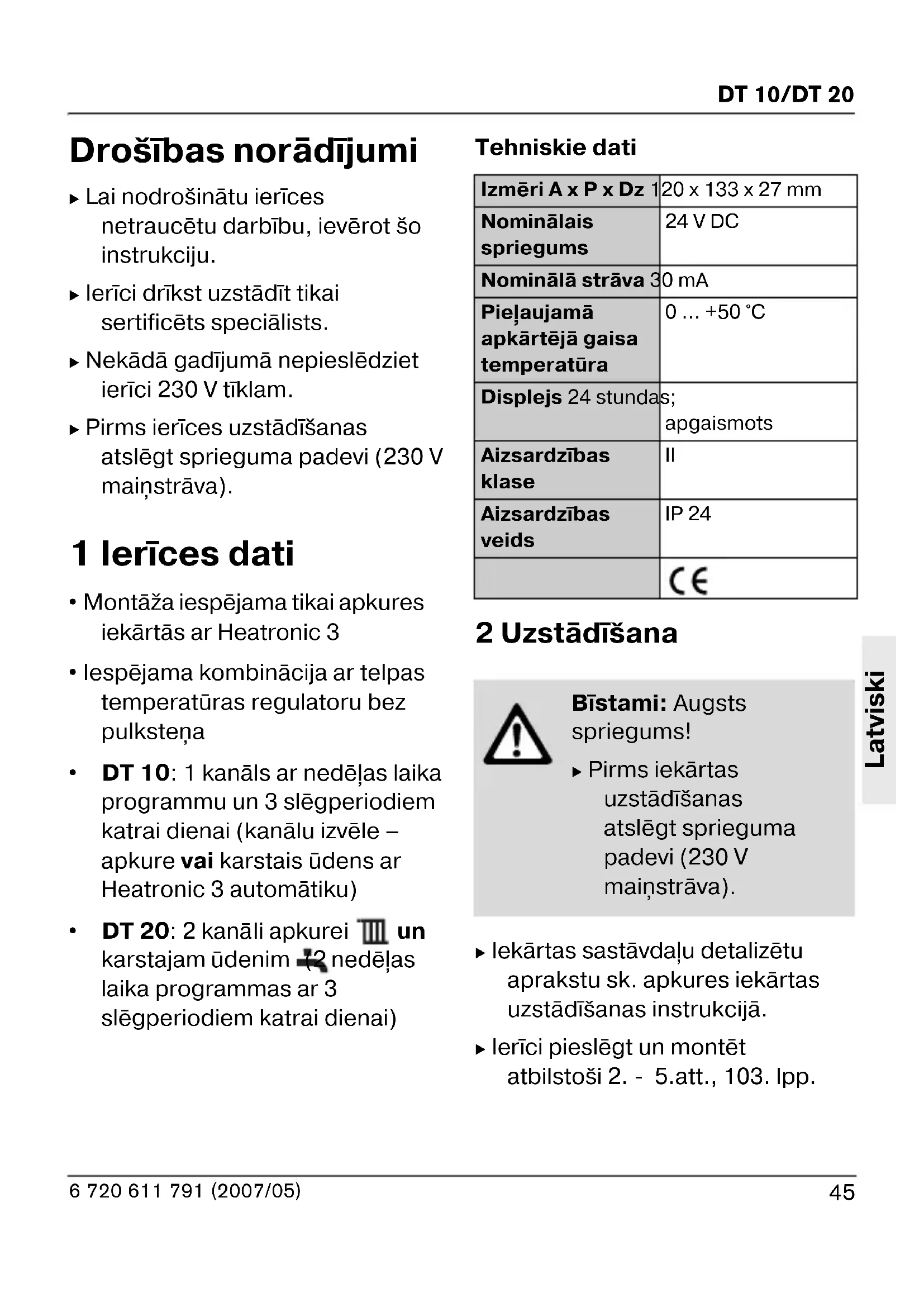

LIETOŠANAS INSTRUKCIJA DT20 BOSCH

Lai nodrošinātu ierices netraucētu darbību, ieverot šo instrukciju.
lerici drikst uzstadit tikaisertificets specialists.
Nekādā gadījumā nepieslēdziet ierici 230 V tīklam.
Pirms ierices uzstadisanas atslegt sprieguma padevi (230 V mainstrava).

1 lerices dati

• Montaža iespējama tikai apkures iekārtās ar Heatronic 3

• lespējama kombinácija ar telpastepmatūras regulatoru bezpulksteña

• DT 10: 1 kanāls ar nedējlas laika programmu un 3 slegperiodiem katrai dienai (kanālu izvele - apkure vai karstais udens ar Heatronic 3 automatiku)

• DT 20: 2 kanāli apkurei un karstajamūdenim 2 nedēlas laika programmas ar 3 slegperiodiem katrai dienai)

Tehniskie datum

Izmēri A x P x Dz 1	20 x 133 x 27 mm
Nominālais spriegums	24 V DC
Nominālā strāva 3	0 mA
Pielaujamā APKārtējā gaisa temperatūra	0 ... +50 °C
Displejs 24 stundas; apgaismots
Aizsardzības klase	II
Aizsardzības veids	IP 24
	CE

2 Uzstādīsana

Bistami: Augstspriegums!

Pirms iekartas uzstadisanas atslegt sprieguma padevi (230 V mainstrava).

lekartas sastavdalu detalizetu aprakstu sk. apkures iekartas uzstadisanas instrukcija.
lerici pieslegt un montet atbilstoši 2. - 5Att., 103. lpp.

3 Apkalpošana

3.1 Taustini un symboli (1. att., 102. lpp.)

Taustini:

a:funkcijasizvèle/

programmēsanas pabeigšana

b : darbibasrezims /auto/

ilgstošimaint

c:vertibas palielinašana

-isi piespiezot: vertibas palielina sana par vienu vienibu

-ilgi turot piespiestu: strauja vertibas palielinašana

d:Darbibastrezima lidz

nakamajam sleguma laikam maina starp / (pieejams rezima auto/

e:izveletasfunkcijas

apstiprinašana/vertibas samazinăšana

-isi piespiezot: vertibas samazina ana par vienu vienibu

-ilgi turot piespiestu: strauja vertibas samazinăsana

Pulksteña symboli:

Darbības režimi

ilgstoša apkure/karstais udens izslęgts

auto automatiskais rezims (visi sleguma laiki apkurei/karstajam udenim ir aktivizeti)

apkure/karstais udens ir ieslegtistarpirmo un pedejo dienas sleguma laiku apkure/karstais udens ir ieslegtilgstoši

indikators ir izgaismots = apkure/ karstais udens ir ieslegti

indikators nav izgaismots = apkure/ karstais udens ir izslegti

Funkcijas

pulkstenlaiks

laikaprogramma(-s)

datums

brivdenuprogramma

tikai DT 20

apkures kanals

karsta udens kanals

Displeja symboli:

1...7nedela diena (1 = pirmdiana...

7 = svetdiena)

izslegsanalaikaprogrammeseana programmešana

ieslegsanas laika programmesana
apkures kanals (tikai DT 20)

karstā udens kanās (tikai DT 20)

3.2 Programmëšana

Pamatieregulējumu (sk. 105. lpp.) atjaunošana:

vienlaicigi piespiest

• tausti.

leregulētais laiks un datumssaglabājas.

leregulējumu pabeigšana:

vairakkart piespiest

taustiŋu, lidz tiek parādīta velamā
funkcija vai apmēram

60 sekundes neaiztikt nevenu tausti.

3.2.1 Pulkstenlaika und datumaieregulësana

Pulkstenlaiks:

taustinu vairakkartisi piespiest, lidz kursors ir uz
Piespiest taustiu, stunduraditajs mirgo: stundas iereguletar /taustiniem.
Piespiest taustu, minusuraditajs mirgo: minutes iereguletar /taustiem.

Datums:

taustinu vairakkartisi piespiest, lidz kursors ir uz
Piespiest taustinu, gada radijums mirgo: gadu ieregulēt ar /taustiniem.
Piespiest tausti,menesa radijums mirgo:menesi ieregul et ar taustiienm.
Piespiest tausti, dienas radijums mirgo: dienu ieregul et ar /ok + taustiieniem.

3.2.2 Vasaras/ziemas laika pārslēgšanās ieregulëšana

taustu vairakkartisi piespiest, lidz kursors ir uz
Vienreiz piespiest un OK trisreiz taustiu, lidz displeja paradas dLS.
Vasaras/ziemas laika
pārslégsanos ieslēgt vai izslegt
ar /ɔːtaustiniem( = IESLEGTS; (= IZSLEGTS).

3.2.3 Slęguma laiku ieregulęsana

leregulësanasiespejas:

• maks. 3 slegperiodi Wiena
• vienadi sleguma laiki vairakam dienam (grupu veidosana) vai atskirigi sleguma laiki katrai dienai
  Dienes grupu veidosana: - no pirmdienas lidz piektdienai (1-5) - no sestdienas lidz svetdienai (6-7)
• Isakais sleguma periods in 1 minute

Neizmantotos
slēguma periodus
deaktivizēt,
novienādojot
ieslēgšanās un
izslēgšanās laikus.

taustu vairakkartisi piespiest, lidz kursors ir uz
Piespiest tausti;tiek paradita pirma grupa 1-5:ar set? taustiu izveleties velamo grupu/dienu (1-5/1,2,...5/ 6-7/6,7).

Pirmā slēguma perioda ieregulësana:

taustinu vairakkartisi piespiest, lidz paradas pirmais ieslegsanas laiks DT 10:6:30 DT 20:6:30 leslegsanas laiku ieregulet ar OK vai taustierniem.
taustinu piespiestisumirkli:paradas pirmaizslegsanas laiksDT 10:8:30 CT20:8:30 Izslegsanas laiku ieregulet arvai taustiienm.

Citu sleguma periodu ieregulësana:

Piespiest tausti, un ar / taustiiem ieregulet nakamo sleguma laiku.
Atkartot, lidz ir iereguleti visislaguma laiki, attiecigi sleguma periodi izveletajai grupai/dienai.

Karstā udens kanāla ieregulëšana (tikai DT 20):

Pec grupas/dienes ieregulešanas apkures kanālam III: piespiest set? tausti, paradigm SET.
Piespiest taustinu un, ka aprakstits ieprieks, ieregulet sleguma laikus karsta udens kanalam

Citu grupu/dienu ieregulëšana :

Izveleties velamo grupu/dieu ar taustiu. Piespiest taustiu un, ka aprakstits ieprieks, ieregulet sleguma laikus, attiecigi, periodus.

3.2.4 Darbības režima maiṇa

Darbības režimus (/auto/ / ieregulēt ar (taustiŋu (darbības režimus sk. 3.1. nod.).

Islaiciga darbibas rezimu maina auto/rrre zim a

piespiest tausti: darbibas rezims nomainas lidz nakamajam sleguma laikam no uz vai otradi.

3.2.5 Brivdenu programmas a i ieregulësana

taustu vairakkartisi piespiest, lidz kursors ir uz
Piespiest taustinu - paradas 00: ar /+ taustiien ieregulet brivdenu skaitu (maks.99).
Piespiest taustinu - regulësana notiek saskaña ar darbības režimu

Beidzoties brivdienam, iekarta
pusnakti parsledzas atpaka! uz
auto/ /r re z i m u

Brivdenu programmas
partrauksana:

Piespiest jebkuru taustu.
