| Тип продукт | Програмируем термостат |
| Марка | Bosch |
| Модел | DT20 |
| Размери (В x Ш x Д) | 120 x 133 x 27 мм |
| Тегло | Около 200 г |
| Захранване | 24 V DC, 30 mA |
| Дисплей | 24-часов подсветен екран |
| Вид защита | IP24 |
| Клас на защита | I |
| Допустима околна температура | 0 °C до +50 °C |
| Брой канали | 2 (отопление и битова гореща вода) |
| Програмиране по време | Седмично, до 3 превключвания на ден |
| Режими на работа | Автоматичен, Постоянен, Изключване, Ваканция |
| Специални функции | Автоматично лятно/зимно превключване, ваканционна програма |
| Съвместимост | Котли с Heatronic 3 |
| Монтаж | От упълномощен монтажник, изключете захранването 230 V преди монтаж |
| Поддръжка и почистване | Почиствайте с мека суха кърпа |
| Безопасност | Авариен стоп чрез бутон, IP24 защита срещу водни пръски |
| Резервни части и ремонтопригодност | Свържете се с оторизиран сервиз на Bosch за ремонт |
Често задавани въпроси - DT20 BOSCH
Въпроси на потребители за DT20 BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Термостат в PDF формат безплатно! Намерете ръководството си DT20 - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. DT20 на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DT20 BOSCH
Respecter ces instructions afin d'assurer un fonctionnement correct.
L'installation des accessoires ne doit etre effectue que par un instal-.
lateur agreé.
Ne brancher eneldom cas cet accessoire sur le réseau 230V
Avant d'effectuer l'installation, interrorme l'alimentation electrique (230 V AC).
1 Indications concernant les accessoires
- Le montage n'est possible que sur des apparciels équipés d'une Heatronic 3
- Compatible avec les thermostats sans programmateur.
- DT 10:1 canal avec programme horsaire hebdomadaire et 3 périodes de commutation par jour (attribution du canal pour chauffage ou eau chaude sanitaire au moyen de Heatronic 3)
- DT 20:2 canaux pour chauffage et eau chaude sanitaire (2 programmes horaires hebdomadaires avec 3 périodes de commutation par jour)
\section*{Caracteristiques techniques}
| Dimensions h x l x p 1 | 20 x 133 x 27 mm |
| Tension nominale 24 | V DC |
| Courant nominal 30 mA | |
| Température ambiante admissible | 0 ... +50 °C |
| Ecran 24-heures ; | rétroéclairé |
| Classe de protection I | |
| Type de protection IP 24 | |
| © |
2 Installation
Danger: risque d'électrocution!
Avant d'effectuer l'installation, interrompre l'alimentation en courant electrique (230 V AC).
Pour la description détaillée des éléments de l'appareil, voir les instructions d'installation de la chaudière.
Installer les accessoires conformé-ment aux figures 2 à 5, pages 103 et 104.
3 U t i
3.1 Touches et symboles (figure 1, à la page 102)
Touches:
a : Choix de la fonction / fin de la programmation
b:Changement du mode de service /auto/ /en permaneno
c:Augmentation de la valeur
- Impulsion brève : une unité de plus
- Maintenir appuyer : Faire dérouler les valeurs rapidement
d:Changement du mode de service jusqu'au prochain point de commutation entre (disponible pour auto/
e : Confirmation de la fonction choisisie / diminution de la valeur
- Impulsion brève : une unité de moins
- Maintenir appuyer : Faire dérouler les valeurs rapidement
Symboles se trouvant sur le programmeur :
Modes de service
Chauffage / eau chaude arrêté en permanence
auto Service automatique (toutes les heures de commutation pour chauffage / eau chaude sont actives)
Chauffage / eau chaude en fonctionnement, entre la première et la derniere heures de commutation du jour
Chauffage / eau chaude en fonctionnement en permanence
LED allumée = Chauffage / eau chaude en fonctionnement
LED éteinte = Chauffage / eau chaude arrêté
Fonction s a t
Programme(s) horaire(s)
Date
Programme vacancies
seulement DT 20
Canal chauffage
Canal eau chaude sanitaire
Symboles sur I'ecran :
1...7 Jour de la semaine (1 = lundi ... 7 = dimanche)
Programmation de l'heure d'arrêt Programmation de l'heure d'enclenchement
Canal chauffage (seulement DT 20)
Canal eau chaude sanitaire (seulement DT 20)
3.2 Programmation
Réinitialisation des réglages de base décrites en page 105 :
Appuyer simultanément sur et
Heure et date réglées demeurent inchangées.
Fin de la programmation :
Appuyer sur jusqu'à ce que la fonction souhaitation soit affichée ou n'appuyer sur aucune touchependant environ 60 secondes.
3.2.1 Réglage de l'heure et de la date
Heure :
Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur jusqu'à ce que l'affichage des heures clignote : Régler l'heure au moyen de OK +
Appuyer sur jusqu'à ce que l'affichage des minutes commence à clignoter : Régler la minute au moyen de /OK +
Date :
Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur, l'affichage an clignote: Regler l'année au moyen de +/
Appuyer sur, l'affichage mois clignote: Regler le mois au moyen de
Appuyer sur, l'affichage jour clignote: Régler le jour au moyen de
3.2.2 Réglage de l'automatique heures d'été / heures d'hiver
Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer une fois sur et trois fois sur jusqu'à ce que dLS s'affiche sur l'écran.
Activer ou désactiver la commutation automatique heures d'hiver / heures d'été avec OK + EN FONCTIONNEMENT; C = ETEINT).
3.2.3 Réglage des heures de commutation
Possibilities de réglage :
au max. 3 plages de commutation par jour
- même heures de commutation pour plusieurs jours ou heures de commutations différentes pour chaque jour
- définition des programmes types (groupes de jours):
- lundi à vendredi (1-5)
- samedi et dimanche (6-7)
- la durée de commutation la plus courte est de 1 minute
Désactiver toutes les plages de commutation non nécessaires en réglant le point d'enclenchement sur la même valeur que le point d'arret.
Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur, le premier groupe 1-5 est affché : Choisir le groupe / jour souhaité au moyen de (1-5/1,2,...5/6-7/6,7).
Régler la première plage de commutation :
Appuyer sur jusqu'à ce que la première heures d'enclenchement soit affichée
DT 10:6:30
DT 20:6:30
Régler l'heure d'enclenchement au moyen de /OK +
Appuyer sur, la première
heure d'arrêt est affichée
DT 10:8:30
DT 20:8:30
Régler l'heure d'arrêt au moyen de OK / +
Réglage d'autres plages de commutation :
Appuyer sur et égler la prochaine heures de commutation au moyen de OK
Répéter jusqu'à ce que toutes les heures ou plages de commutation soient régées pour le jour / groupe de jours choisi.
Régler le canal eau chaude sanitaire (seulement DT 20):
Aprés avoir reglé le jour / groupe de jours pour le canal chauffage, appuyer sur set? SET est affché.
Appuyers sur régler les plages de commutation pour le canal eau chaude sanitaire conformément à la description ci-dessus.
Réglage d'autres jours / groupes de jours :
Choisisr le jour / groupe de jours souhaite au moyen de set? Appuyer sur et regler les heures ou plages de commutation conformément a la description cidesssus.
3.2.4 Changement du mode de service
Régler le mode de service /auto/ /au moyen de (modes de service voir chapitre 3.1).
Changement ponctuel du mode de service pendant le fonctionnement auto/ :
Appuyer sur, le mode de service commute jusqu'au prochain point de commutation de ou vice versa.
3.2.5 Réglage du programme vacances
Appuyer sur jusqu'à ce que le curseur soit au dessus de
Appuyer sur OK, 00 s'affiche: Regler le nombre de jour vacances au moyen de /OK (99 au+ max.).
Appuyer sur, leneglage se fait suivant le mode de service
A la fin de la période de vacance, à minuit, le mode de service revient sur auto/ /
Metre fin au programme vacances :
Appuyer sur une touche quelconque.

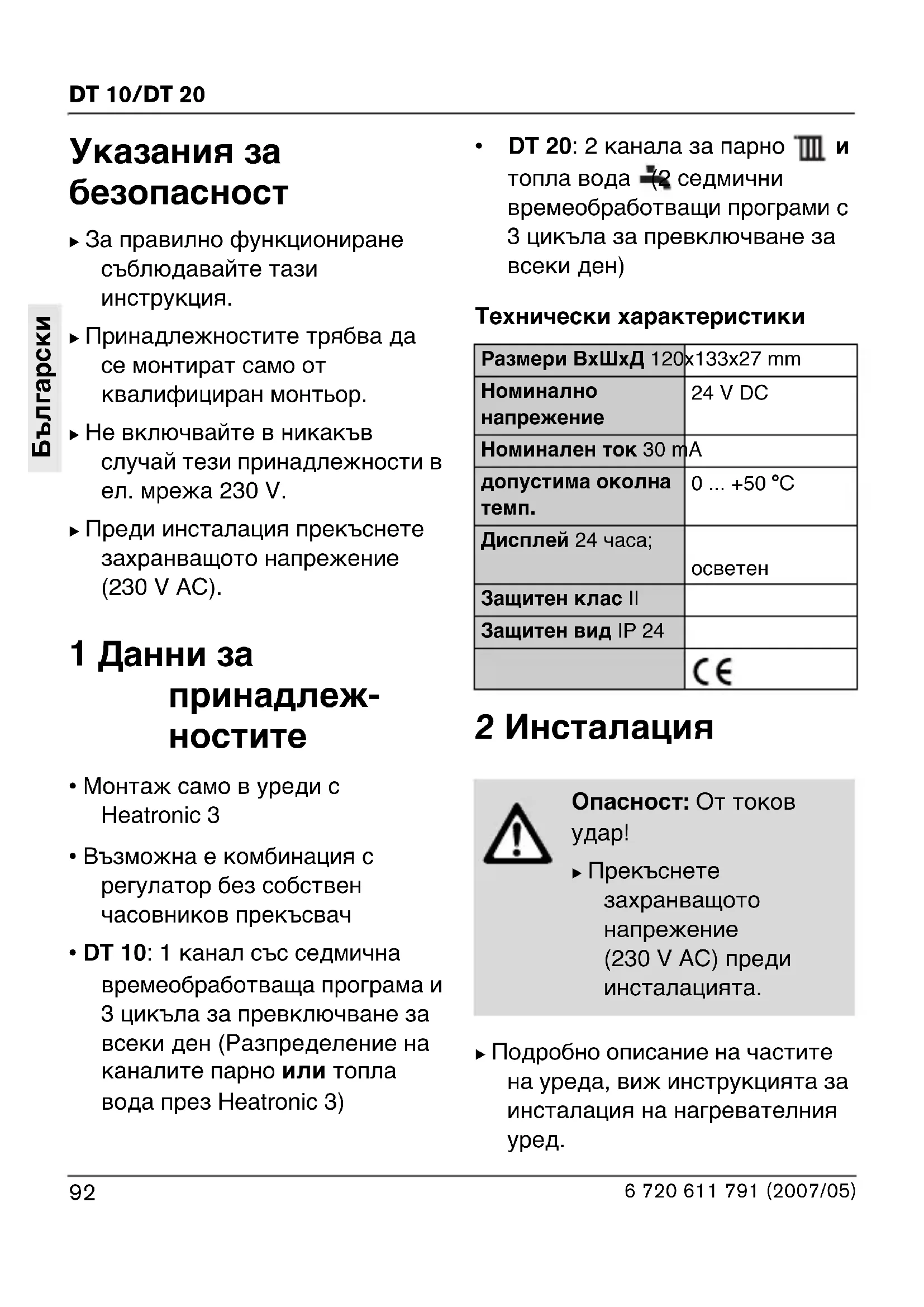

Yka3aHnI NO TexHnKe 6e3OpacHOCTN
YTo6bI oBeCneuHTb nCnpaBHyIO pa6Otu, co6JIoJaIte NaCTOaUIO NHCTpyKcNIO.
PpHaJLeJXHocTb pa3peuaeTcA MOHTIPOBaTb TOLbKO CneuaJIncTy NO MOHTaKy TeIIOTeXHnueCKOro O6OpyIDOBaHn, IMeHOeMy COOTBeTCTByUoNn DoNyck.
Kateropnueckn 3a npeaaetcnaKDIOHcyaTb DaHHyIO npHaIeJXHOCTb K cetn 230 B.
Перед монтыхом OTКлючть злекторитуни (230В перемен Horo Toka).
1 CBeDeHnO npHaI- IeXHoCTN
- MoNTaJx TOnbko B npI6opax c Heatronic 3
Bo3MOxHa KOM6HauCpeRyIaTOpom 6e3 cO6CTBeHHoro TaMepa
DT 10:1 KaHaJI C HeJeIbHOB BpeMeHHoJ npOgpaMMoJ n 3 nepNoaMn nepeKJIooHeHnB CyTKn (KaHaJ OTOpJIeHn Jnn npriTOBJIeHn rOpJeuH BOJbl nocpeJCTBOM Heatronic 3)
DT 20:2 KaHaJa dIa OTOpJIeHnI III n npriToBJIeHne ropJueh BODbl HeJeIbHbIe BpeMeHHbIe nporpaMMbl C 3 nepNoJaMn nepeKJIuOeHnI B cyTKN)
TexHnueckne daHHbIe
Regimuri de fonctionare
incalzire permanent/apa calda oprita auto Functionare automata (toate
