GEBRUIKSAANWIJZING 1550 AA SKIL

• Deze machine is bestemd voor het schaven van hout-

materialen zoals balken en planken, en is ook geschikt

voor het afschuinen van randen

• Deze machine is niet bedoeld voor professioneel

• Lees en bewaar deze gebruiksaanwijzing ③

TECHNISCHE SPECIFICATIES ①

A Opbergplaats voor sleutel

C Messenrol-schroeven

D Knop voor instellen van schaafdiepte

E Schaafdiepte-indicator

F Stofzuigeraansluitstuk

J Veiligheidsschakelaar

K Aan/uit schakelaar

M Ventilatie-openingen

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen

en alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

alle waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

"elektrisch gereedschap" heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

metexplosiegevaarwaarinzichbrandbare

vloeistoen,gassenofstofbevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruikvanhetelektrischegereedschapuitde

buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet

in het stopcontact passen. De stekker mag in

geengevalwordenveranderd.Gebruikgeen

adapterstekkersincombinatiemetgeaarde

gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico van een

b) Voorkom aanraking van het lichaam met

geaardeoppervlakken,bijvoorbeeldvanbuizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok

wanneer uw lichaam geaard is.

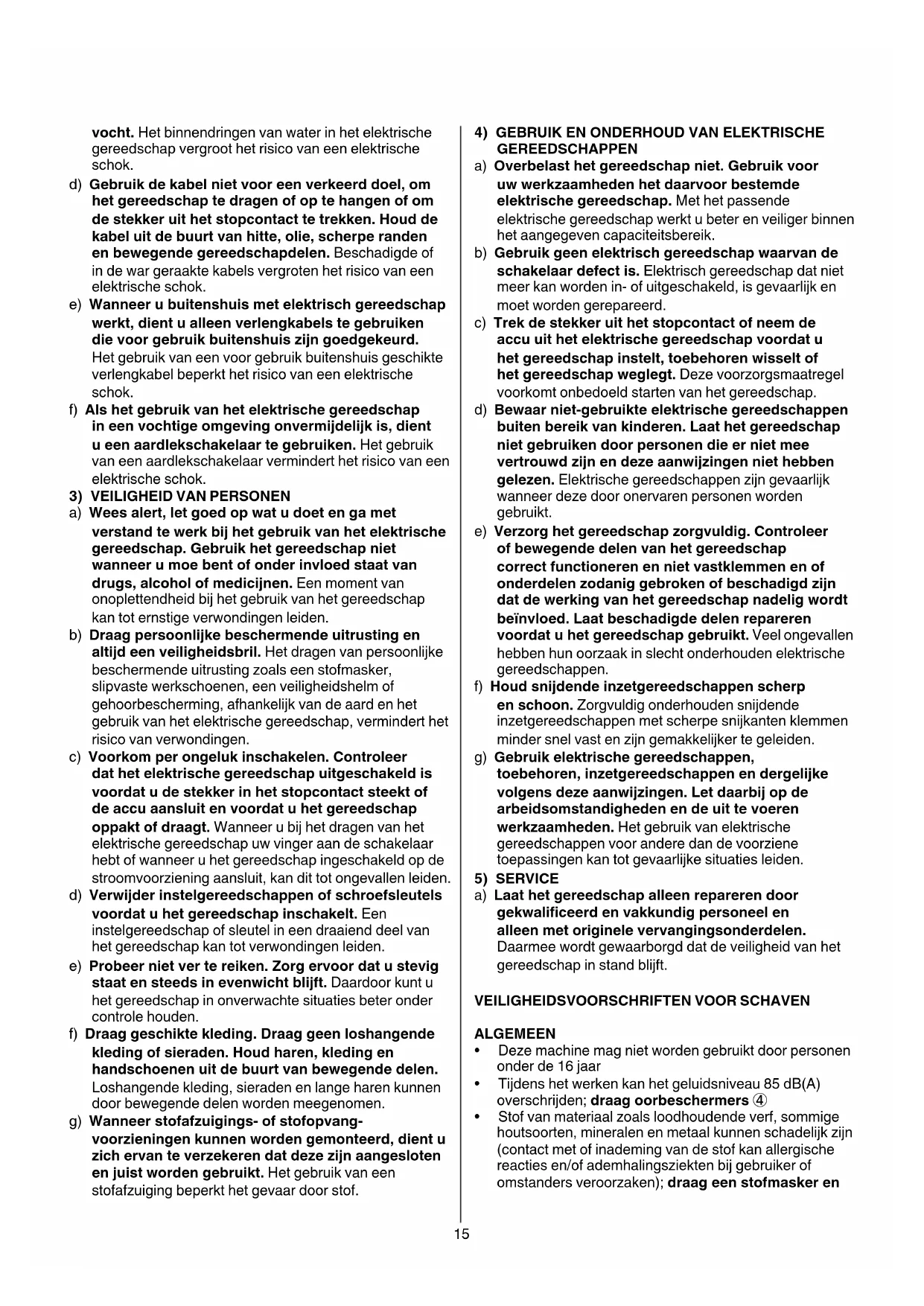

c) Houdhetgereedschapuitdebuurtvanregenen15

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruikdekabelnietvooreenverkeerddoel,om

het gereedschap te dragen of op te hangen of om

de stekker uit het stopcontact te trekken. Houd de

kabeluitdebuurtvanhitte,olie,scherperanden

enbewegendegereedschapdelen. Beschadigde of

in de war geraakte kabels vergroten het risico van een

e) Wanneerubuitenshuismetelektrischgereedschap

werkt,dientualleenverlengkabelstegebruiken

dievoorgebruikbuitenshuiszijngoedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Alshetgebruikvanhetelektrischegereedschap

in een vochtige omgeving onvermijdelijk is, dient

ueenaardlekschakelaartegebruiken. Het gebruik

van een aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstandtewerkbijhetgebruikvanhetelektrische

gereedschap.Gebruikhetgereedschapniet

wanneerumoebentofonderinvloedstaatvan

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap

kan tot ernstige verwondingen leiden.

b) Draagpersoonlijkebeschermendeuitrustingen

altijdeenveiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer

dat het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of

de accu aansluit en voordat u het gereedschap

oppakt of draagt. Wanneer u bij het dragen van het

elektrische gereedschap uw vinger aan de schakelaar

hebt of wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van

het gereedschap kan tot verwondingen leiden.

e) Probeernietvertereiken.Zorgervoordatustevig

staatensteedsinevenwichtblijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenenuitdebuurtvanbewegendedelen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneerstofafzuigings-ofstofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

enjuistwordengebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelasthetgereedschapniet.Gebruikvoor

uwwerkzaamhedenhetdaarvoorbestemde

elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen

het aangegeven capaciteitsbereik.

b) Gebruikgeenelektrischgereedschapwaarvande

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de

accu uit het elektrische gereedschap voordat u

hetgereedschapinstelt,toebehorenwisseltof

het gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaarniet-gebruikteelektrischegereedschappen

buitenbereikvankinderen.Laathetgereedschap

nietgebruikendoorpersonendieernietmee

vertrouwdzijnendezeaanwijzingenniethebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden

e) Verzorg het gereedschap zorgvuldig. Controleer

ofbewegendedelenvanhetgereedschap

correct functioneren en niet vastklemmen en of

onderdelenzodaniggebrokenofbeschadigdzijn

dat de werking van het gereedschap nadelig wordt

beïnvloed.Laatbeschadigdedelenrepareren

voordatuhetgereedschapgebruikt. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp

en schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruikelektrischegereedschappen,

toebehoren,inzetgereedschappenendergelijke

volgensdezeaanwijzingen.Letdaarbijopde

arbeidsomstandighedenendeuittevoeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het gereedschap alleen repareren door

gekwaliceerdenvakkundigpersoneelen

alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR SCHAVEN ALGEMEEN

• Deze machine mag niet worden gebruikt door personen

• Tijdens het werken kan het geluidsniveau 85 dB(A)

overschrijden; draagoorbeschermers ④

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en16

werkmeteenstofopvang-voorzieningalsdiekan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

eenstofopvang-voorzieningalsdiekanworden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden

• Gebruik de machine niet, wanneer het snoer

beschadigd is; laat dit door een erkende vakman

• Trek altijd de stekker uit het stopcontact voordat

u een instelling verandert of een accessoire

• Controleer altijd of het voltage, dat vermeld staat op

het typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Controleer vóór gebruik van de machine of de messen

• Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

• Gebruikklemmenofpaseenanderehandige

manier toe om het werkstuk vast te zetten en te

ondersteunenopeenstabielplatform (bij het in de

hand of tegen het lichaam houden van het werkstuk, kan

de machine niet goed onder controle worden gehouden)

• Houd het elektrische gereedschap vast aan de

geïsoleerdegreepvlakken,omdatdesnijderin

contact kan komen met het snoer (het doorsnijden

van een onder spanning staand snoer kan blootgestelde

metalen delen van het elektrische gereedschap onder

spanning zetten, waardoor de gebruiker een schok kan

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine; richt het snoer naar achteren,

• Houd uw vingers uit de buurt van de draaiende messen

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Bij het beklemd raken van een spaan in de spaanafvoer,

dient u de machine uit te schakelen en te wachten tot

alle bewegende delen tot stilstand zijn gekomen; trek

vervolgens de stekker uit het stopcontact en verwijder

• Wacht tot de messenrol stilstaat, voordat u de

machine neer zet (een draaiend mes kan in het

oppervlak grijpen, wat mogelijk tot contrôle-verlies en

ernstige verwondingen kan leiden)

• Verwisselen/omdraaien van messen ⑥

Deze schaaf is uitgerust met niet-slijpbare messen

met aan beide zijden snijkanten; indien één zijde bot is

geworden, kan de andere zijde dus gebruikt worden

! schakel de machine uit en trek de stekker uit het

- neem zeskantsleutel uit opbergplaats A

- draai machine ondersteboven

- draai 3 bouten B los met sleutel (bouten niet

- duw mes uit messenrol met stuk hout

- zet mes omgekeerd terug in messenrol, of gebruik

! groef in mes moet passen over richel in

! beidemes-uiteindenmoetenevenveruitsteken

- draai 3 bouten C stevig vast met sleutel

! verwissel/draaidemessentijdig(om);gebruik

alleen scherpe messen

! verwissel/draaialtijdbeidemessentegelijkertijd

! probeernietomdemessenteverstellenmet

messenrolschroevenC;dezezijnindefabriek

• Instellen van schaafdiepte ⑦

- draai knop D in de richting "+"/"-" voor een grotere/

kleinere schaafdiepte

- gebruik indikator E als referentiepunt

- kies altijd een kleine schaafdiepte en herhaal het

schaaf- en instelproces, totdat de gewenste diepte is

• Spaanderuitgang ⑧

- sluit stofzuiger met adapter F aan op spaanderuitgang

! probeernooitobstakelsuitdespaanderuitgang

te verwijderen terwijl de messen draaien

• Parkeerschoen H ⑨

- beschermt het werkstuk wanneer machine even

- klapt automatisch naar achteren tijdens het schaven

• Werken met de machine

- stel schaafdiepte in

- plaats machine op werkstuk

! zorg ervoor, dat alleen de voorschoen op het

werkstuk rust en dat de messen het werkstuk niet

- schakel de machine aan door eerst knop J ② (=

veiligheidsschakelaar die niet vastgezet kan worden)

en daarna trekker K ② in te drukken

! voordat de messen in aanraking komen met

het werkstuk, moet de machine op volle toeren

! houddemachinetijdenshetwerkaltijdvastbij

het(de)grijs-gekleurdegreepvlak(ken)⑩

- houd de machine stevig met beide handen vast

en geleid deze naar voren in een ononderbroken

- gebruik de machine met de voetplaat op het werkstuk

- zet de machine niet schuin op het werkstuk ter

voorkoming van ongewenste schaafsporen

! voordat u de machine uitschakelt, dient u deze17

van het werkstuk op te lichten

- schakel de machine uit door trekker K los te laten

• Wanneer u schaaft, kunt u een stofzak gebruiken (SKIL

accessoire 2610394020)

• Gebruik voor het afschuinen van randen de V-groeven in

- kies één van de 2 V-groeven L

- stel knop D in op stand "0" voor het afschuinen van

randen zoals de geselecteerde groef

- draai voor grotere groeven de knop D om de gewenste

schaafdiepte te selecteren

! altijdeerstuitproberenopeenstukafvalmateriaal

• Voor meer tips zie www.skil.com

• Deze machine is niet bedoeld voor professioneel

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen M ②)

! trek de stekker uit het stopcontact vóór het

• Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch defect

raken, dient de reparatie te worden uitgevoerd door

een erkende klantenservice voor SKIL elektrische

- stuur de machine ongedemonteerd, samen met

het aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2002/96/EG inzake

oude electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

- symbool ⑫ zal u in het afdankstadium hieraan

-CONFORMITEITSVERKLARING

• Wij verklaren, dat dit product voldoet aan de volgende

normen of normatieve documenten: EN 60745, EN

61000, EN 55014, overeenkomstig de bepalingen van

• Technischdossierbij: SKIL Europe BV (PT-SEU/PJE),

4825 BD Breda, NL GELUID/VIBRATIE

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 83 dB(A) en het

geluidsvermogen-niveau 94 dB(A) (standaard deviatie:

3 dB), en de vibratie 3,9 m/s² (hand-arm methode;

onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! beschermuzelftegendegevolgenvan

trilling door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren

eller anvend en ny kniv
