BRUKSANVISNING 1550 AA SKIL

• Denna maskin är avsedd för hyvling av arbetsstycken

i trä som balkar och brädor; den är även lämplig för

• Det här verktyget är inte avsedd för yrkesmässig

• Läs och spara denna instruktionsbok ③

A Förvaring av nyckel

C Skärblocketskruvar

D Knapp för att ställa in hyveldjupet

K Till/från strömbrytare

M Ventilationsöppningar

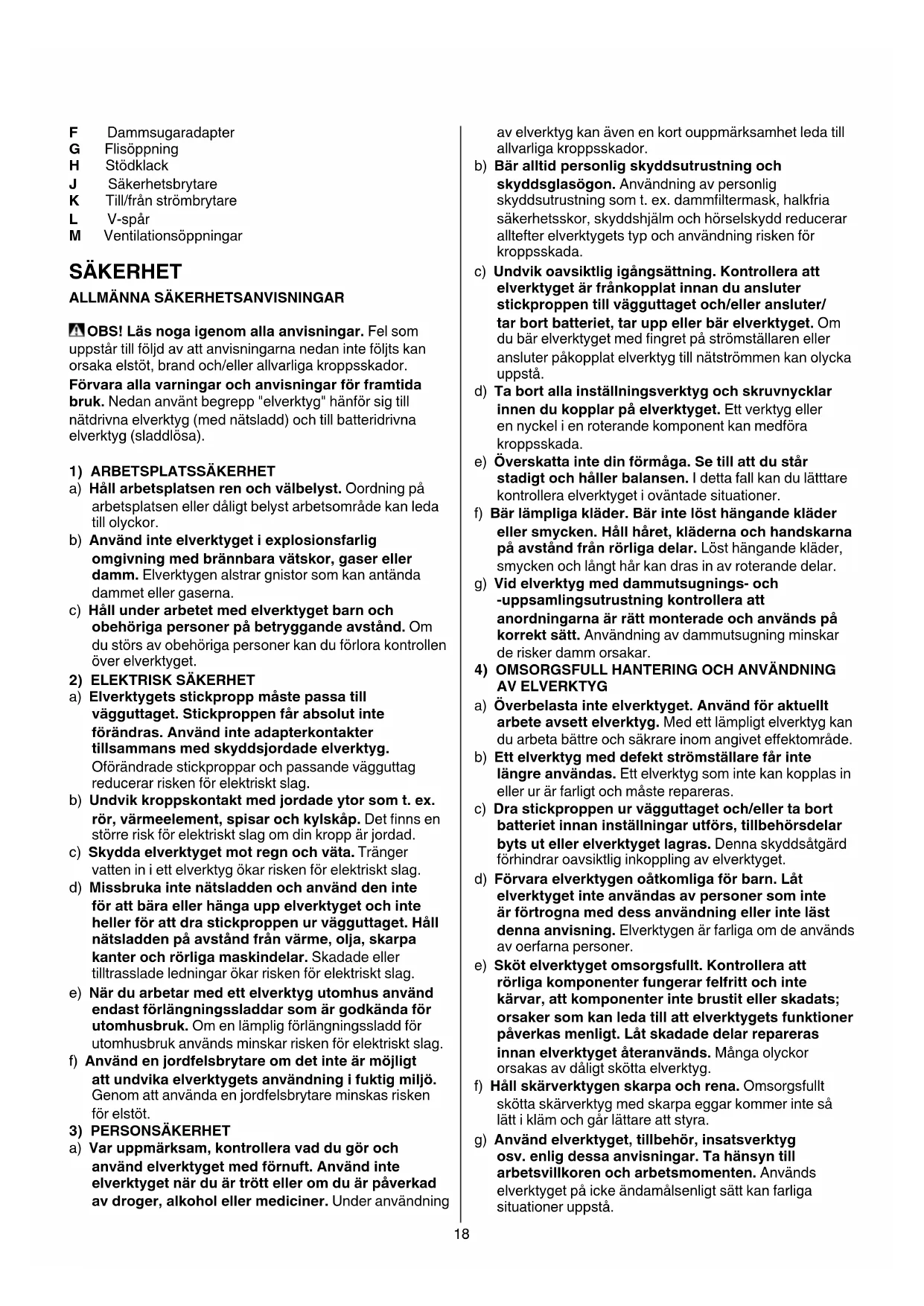

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS!Läsnogaigenomallaanvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp "elverktyg" hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Hållarbetsplatsenrenochvälbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Användinteelverktygetiexplosionsfarlig

omgivningmedbrännbaravätskor,gasereller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Hållunderarbetetmedelverktygetbarnoch

du störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget.Stickproppenfårabsolutinte

förändras.Användinteadapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör,värmeelement,spisarochkylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skyddaelverktygetmotregnochväta. Tränger

vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbrukaintenätsladdenochanvänddeninte

förattbäraellerhängauppelverktygetochinte

hellerförattdrastickproppenurvägguttaget.Håll

nätsladdenpåavståndfrånvärme,olja,skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) Närduarbetarmedettelverktygutomhusanvänd

endastförlängningssladdarsomärgodkändaför

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Användenjordfelsbrytareomdetinteärmöjligt

attundvikaelverktygetsanvändningifuktigmiljö.

Genom att använda en jordfelsbrytare minskas risken

a) Varuppmärksam,kontrolleravaddugöroch

användelverktygetmedförnuft.Användinte

elverktygetnärduärtröttelleromduärpåverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bäralltidpersonligskyddsutrustningoch

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvikoavsiktligigångsättning.Kontrolleraatt

elverktygetärfrånkopplatinnanduansluter

stickproppentillvägguttagetoch/elleransluter/

tarbortbatteriet,taruppellerbärelverktyget. Om

du bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Tabortallainställningsverktygochskruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller

en nyckel i en roterande komponent kan medföra

e) Överskattaintedinförmåga.Setillattdustår

stadigtochhållerbalansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bärlämpligakläder.Bärintelösthängandekläder

ellersmycken.Hållhåret,klädernaochhandskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Videlverktygmeddammutsugnings-och

-uppsamlingsutrustningkontrolleraatt

anordningarnaärrättmonteradeochanvändspå

korrektsätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelastainteelverktyget.Användföraktuellt

arbeteavsettelverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ettelverktygmeddefektströmställarefårinte

längreanvändas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Drastickproppenurvägguttagetoch/ellertabort

batterietinnaninställningarutförs,tillbehörsdelar

bytsutellerelverktygetlagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvaraelverktygenoåtkomligaförbarn.Låt

elverktygetinteanvändasavpersonersominte

ärförtrognameddessanvändningellerinteläst

denna anvisning. Elverktygen är farliga om de används

av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att

rörliga komponenter fungerar felfritt och inte

kärvar,attkomponenterintebrustitellerskadats;

orsaker som kan leda till att elverktygets funktioner

påverkas menligt. Låt skadade delar repareras

innanelverktygetåteranvänds. Många olyckor

orsakas av dåligt skötta elverktyg.

f) Hållskärverktygenskarpaochrena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så

lätt i kläm och går lättare att styra.

g) Användelverktyget,tillbehör,insatsverktyg

osv.enligdessaanvisningar.Tahänsyntill

arbetsvillkorenocharbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

situationer uppstå.19

a) Låtelverktygetreparerasendastavkvalicerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGARFÖRHYVLAR ALLMÄNT

• Den här maskinen ska inte användas av personer under

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

• Viss typ av damm, exempelvis färg som innehåller

bly, vissa träsorter, mineraler och metaller kan

vara hälsovådliga om de inhaleras (hudkontakt

eller inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

användandningsskyddocharbetameden

dammuppsamlareomsådananslutningnns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt

i kombination med tillsatser för träbehandling;

användandningsskyddocharbetameden

dammuppsamlareomsådananslutningnns

• Följ de nationella krav, som nns angående damm, för

de material du skall arbete med

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd ej maskinen om sladden är trasig; låt den byta

ut av en kvalicerad person

• Draalltidurstickkontaktenfrånväggurtagetinnan

dugörnågonjusteringellerbytertillbehör

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Kontrollera innan du börjar använda verktyget att skären

inte stryker emot någonstans

• Använd helt utrullade och säkra förlängningssladdar

med kapacitet på 16 A

• Användklämmorellernågotannatpraktisktsätt

attsäkraochstöttaarbetsstycketmotenstabil

plattform (om du håller arbetsstycket i handen eller mot

kroppen blir det instabilt, vilket kan leda till att du tappar

• Håll elverktyget i det isolerade greppet eftersom

saxen kan komma i kontakt med elsladden (om en

strömförande sladd skadas kan metalldelar i elverktyget

också bli strömförande, vilket kan ge användaren en

• Håll alltid sladden på säkert avstånd från rörliga

maskindelar; för sladden bakåt bort från maskinen

• Håll ngrarna borta från de roterande skären

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Skadas eller kapas nätsladden under arbetet, rör inte

vid sladden utan dra genast ut stickkontakten

• Om spån fastnar i spånutblåset, stäng av motorn, se till

att alla rörliga delar har stannat helt, dra ur sladden och

• Väntatillsskärblocketharstannatinnanduställer

ifrån dig verktyget (ett oskyddat skär kan komma åt

en yta, vilket kan få dig att förlora kontrollen eller bli

• Byte/vänding av skären ⑥

Hyveln har skär som inte kan slipas och med egg

på båda sidorna; om en sida blir slö kan den andra

! stängavmaskinenochdrautsladden

- tag ut nyckeln ur förvaringen A

- vänd maskinen upp och ned

- lossa de 3 bultarna B med nyckeln (ta inte ut bultarna)

- tryck ut skäret ur skärblocket med en träbit

- sätt tillbaka skäret i skärblocket åt andra hållet, eller

använd ett nytt skär

! skåraniknivenskapassamotåseniskärblocket

! bådaskärändarnaskastickautlikalångt

- dra åt de 3 bultarna B hår med nyckeln

! byt/vändskärenofta;användbaravassaskär

! byt/vändalltidbådaskärensamtidigt

! försökintejusteraskärenmed

skärblocketskruvarnaC;deärförinställdafrån

• Hyveldjupjustering ⑦

- vrid knoppen i riktning D "+"/"-" för att öka/minska

- använd indikatoren E som referens

- välj alltid först ett grunt hyveldjup och upprepa

hyvlingen och justeringen tills önskat djup uppnåtts

- anslut dammsugaren med adaptern F till öppningen G

! försökintetabortfastsittandeträisori

öppningennärdeskärenärigång

- skyddar arbetsstycken från skada när du ställer från

- fälls automatiskt tillbaka vid hyvling

• Använding av maskinen

- justera hyveldjupet

- lägg upp maskinen på arbetsstycket

! setillattfrämresulanvilarpåverkstycketochatt

skärenintevidrördet

- starta verktyget genom att först trycka in knappen J ②

(= säkerhetsbrytare som inte kan låsas) och därefter

! innanskärennårarbetsstycketskaverktygetha

kommit upp i full hastighet

! underarbetet,hållalltidverktygetidetgrå

- håll stadigt i verktyget med båda händerna och för det

framåt i en oavbruten rörelse

- använd verktyget med basplattan på arbetsstycket

- vicka inte på verktyget; då kan det bli fula hyvelmärken

! maskinenskalltasbortfrånarbetsstycketinnan

- stäng av verktyget genom att släppa avtryckaren K20

• Använd spånpåse vid hyvling (SKIL tillbehör

• För att fasa kanter använd vinkelspåren i frontsulan ⑪

- välj ett av de 2 V-spåren L

- ställ knoppen D i läget "0" för fasning av kanter som

- för större spår vrids knoppen D för att välja önskat

! testaalltidförstpåettöverblivetmaterial

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna M ②)

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

• Elektriskaverktyg,tillbehörochförpackning

får inte kastas i hushållssoporna (gäller endast

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen ⑫ kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument: EN

60745, EN 61000, EN 55014, enl. bestämmelser och

riktlinjema 2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknisktillverkningsdokumentationnnshos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL LJUD/VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 83 dB(A) och ljudeektnivån 94 dB(A)

(standard deviation: 3 dB), och vibration 3,9 m/s² (hand-

arm metod; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta

värde kan användas för att jämföra vibrationen hos olika

verktyg och som en ungefärlig uppskattning av hur stor

vibration användaren utsätts för när verktyget används

enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skyddadigmotvibrationgenomattunderhålla

verktygetochdesstillbehör,hållahänderna

varmaochstyrauppdittarbetssätt

en kapacitet på 16 A

skåner miljøet mest muligt

settes ned (en eksponert kniv som kommer i kontakt

• Se ere tips på www.skil.com
