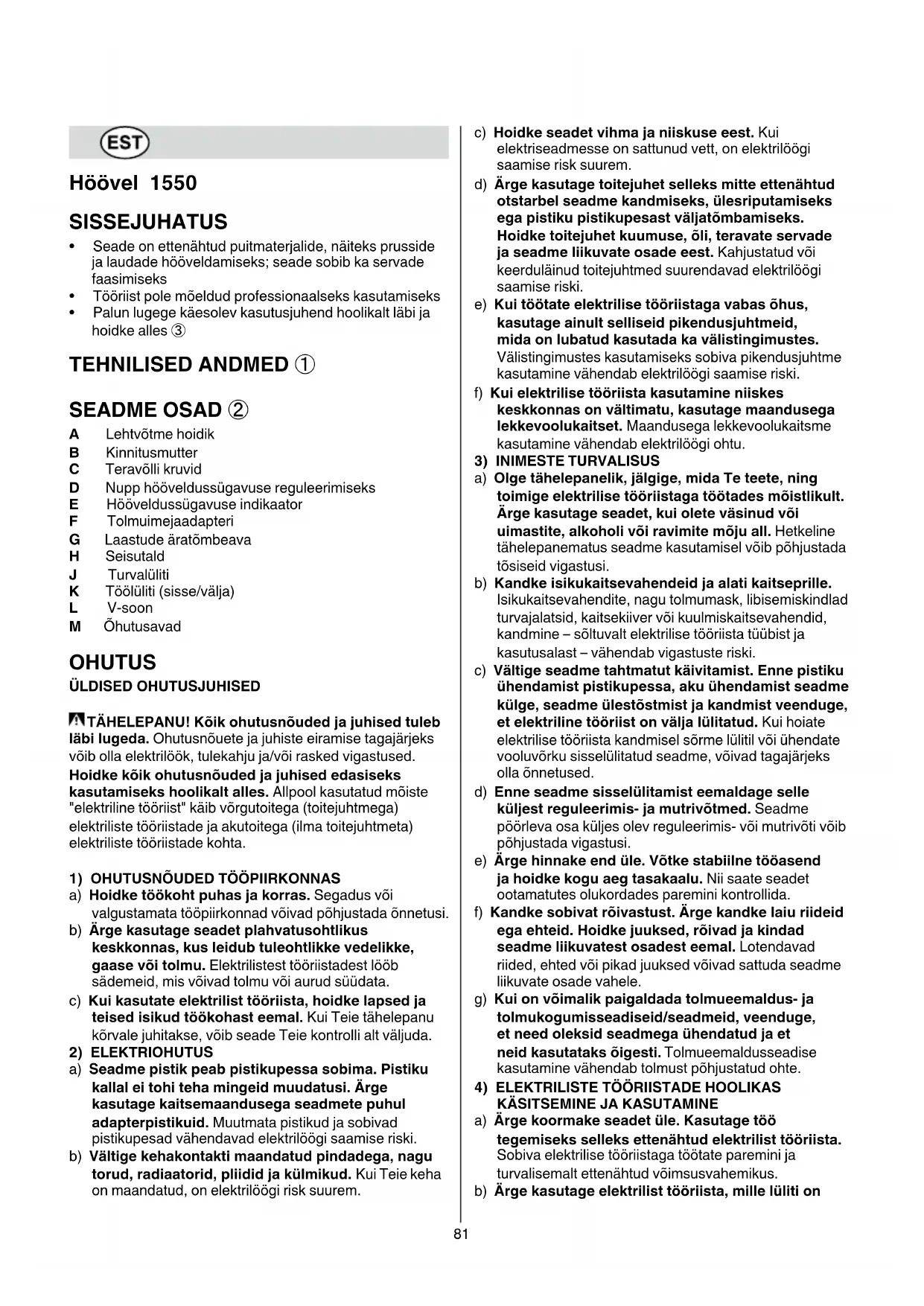

• Seade on ettenähtud puitmaterjalide, näiteks prusside

ja laudade hööveldamiseks; seade sobib ka servade

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

D Nupp hööveldussügavuse reguleerimiseks

E Hööveldussügavuse indikaator

F Tolmuimejaadapteri

G Laastude äratõmbeava

K Töölüliti (sisse/välja)

ÜLDISED OHUTUSJUHISED TÄHELEPANU!Kõikohutusnõudedjajuhisedtuleb

läbilugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

"elektriline tööriist" käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) OHUTUSNÕUDEDTÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas,kusleidubtuleohtlikkevedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadmepistikpeabpistikupessasobima.Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältigekehakontaktimaandatudpindadega,nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärgekasutagetoitejuhetselleksmitteettenähtud

otstarbelseadmekandmiseks,ülesriputamiseks

egapistikupistikupesastväljatõmbamiseks.

Hoidke toitejuhet kuumuse, õli, teravate servade

ja seadme liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad elektrilöögi

e) Kuitöötateelektrilisetööriistagavabasõhus,

kasutage ainult selliseid pikendusjuhtmeid,

midaonlubatudkasutadakavälistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnasonvältimatu,kasutagemaandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olgetähelepanelik,jälgige,midaTeteete,ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärgekasutageseadet,kuioleteväsinudvõi

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

c) Vältigeseadmetahtmatutkäivitamist.Ennepistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge,

etelektrilinetööriistonväljalülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks

d) Enne seadme sisselülitamist eemaldage selle

küljestreguleerimis-jamutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärgehinnakeendüle.Võtkestabiilnetööasend

ja hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandkesobivatrõivastust.Ärgekandkelaiuriideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad

riided, ehted või pikad juuksed võivad sattuda seadme

liikuvate osade vahele.

g) Kuionvõimalikpaigaldadatolmueemaldus-ja

tolmukogumisseadiseid/seadmeid, veenduge,

et need oleksid seadmega ühendatud ja et

neid kasutataks õigesti. Tolmueemaldusseadise

kasutamine vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTETÖÖRIISTADEHOOLIKAS

KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseksselleksettenähtudelektrilisttööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on82

rikkis. Elektriline tööriist, mida ei ole enam võimalik

sisse ja välja lülitada, on ohtlik ning seda tuleb

c) Tõmmakepistikpistikupesastväljaja/

või eemaldage seadmest aku enne seadme

reguleerimist, tarvikute vahetamist ja seadme

ärapanekut. See ettevaatusabinõu väldib seadme

tahtmatut käivitamist.

d) Kasutusväliselajalhoidkeelektrilisitööriistu

lastelekättesaamatult.Ärgelaskeseadetkasutada

isikutel, kes seda ei tunne või pole siintoodud

juhiseid lugenud. Kogenematute kasutajate käes

kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei

kiildu kinni, ning ega mõned osad ei ole katki

võiselmääralkahjustatud,etvõiksidmõjutada

seadme töökindlust. Laske kahjustatud osad enne

seadme kasutamist parandada. Paljude õnnetuste

põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust,

tarvikuid jne vastavalt siintoodud juhistele.

Arvestage seejuures töötingimuste ja teostatava

töö iseloomuga. Elektriliste tööriistade kasutamine

mitte ettenähtud otstarbel võib põhjustada ohtlikke

tagate seadme püsimise turvalisena.

OHUTUSJUHISEDHÖÖVLITEKOHTA

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Töötamise ajal võib müratase ületada 85 dB(A); kandke

kuulmiskaitsevahendeid ④

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid

ja metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine

võib seadme kasutajal või läheduses viibivatel

inimestel põhjustada allergilisi reaktsioone ja/

või hingamisteede haigusi); kandke tolmumaski

ja vajaduse korral töötage külgeühendatava

tolmueemaldusseadmega

• Teatud tüüpi tolm on klassitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Ärge kunagi kasutage kahjustatud toitejuhtmega

tööriista; laske toitejuhe remonditöökojas välja vahetada

• Enne seadme reguleerimist või tarviku vahetust

eemaldage seade vooluvõrgust (tõmmake pistik

pistikupesastvälja)

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil

toodud pingega (andmesildil toodud 230V või 240V

korral võib tööriistad kasutada ka 220V võrgupinge

• Vältige töödeldavas esemes olevatest kruvidest,

naeltest vms põhjustatud kahjustusi; eemaldage need

• Enne seadme kasutamist veenduge, et höövliterad

pöörlevad takistamatult

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Kinnitagetoorikklambrigavõimuulpraktiliselmoel

kindlalestabiilselealusele (tööd käes hoides või

vastu keha surudes võib see paigast liikuda)

• Hoidke elektritööriista kinni isoleeritud

haardepinnast,kunateravõibpuutudakokku

tööriista enda juhtmega (voolu all oleva juhtme

lõikamisel võivad elektritööriista metallosad pingestuda

ja anda operaatorile elektrilöögi)

• Vältige toitejuhtme kokkupuutumist seadme pöörlevate

osadega; hoidke toitejuhet alati tööriistast eemal,

• Hoidke sõrmed pöörlevatest teradest eemal

• Seadme elektrilise või mehhaanilise häire korral

lülitage seade viivitamatult välja ja eemaldage pistik

• Kui toitejuhe saab töötamisel ajal kahjustada või see

lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage

koheselt pistik vooluvõrgust

• Kui laastude eemaldusava on ummistunud, lülitage

seade välja, veenduge, et kõik selle pöörlevad osad

on täielikult seiskunud, tõmmake seadme pistik

pistikupesast välja ning eemaldage ummistust

• Enneseadmekäestpanekutoodake,kuni

höövliterad on seiskunud (pöörlevad terad võivad

pinda kinni kiilduda, mis võib põhjustada kontrolli kao

seadme üle ja tõsiseid vigastusi)

• Höövliterade vahetamine/pööramine ⑥

Höövel on varustatud kahe mitteteritatava lõikeservaga

höövliteraga; kui üks lõikeserv muutub nüriks, saab

kasutada teist lõikeserva

! lülitageseadeväljajaeemaldagepistik

- võtke hoidikust A välja lehtvõti

- pöörake seade ümber

- keerake lehtvõtmega lahti 3 mutrit B (ärge keerake

- suruge höövlitera puutüki abil teravõllilt maha

- pöörake höövlitera ümber ja pange tagasi või

! höövliterasoonpeabteravõlliliistugasobima

! höövliterapeabmõlemaltpooltulatumaühele

- keerake 3 mutrit B lehtvõtmega tugevasti kinni

! vahetage/pöörake höövlitera õigeaegselt ringi;

kasutage üksnes teravaid terasid

! alati vahetage/pöörake ringi mõlemad höövliterad

! ärgepüüdketerasidreguleeridateravõlli

kruvidest C, mis on seadme valmistamisel

• Hööveldussügavuse reguleerimine ⑦

- keerake nuppu D "+"/"-" suunas, et suurendada/

vähendada planeeringu sügavust

- juhinduge indikaatorist E

- valige alati väike hööveldussügavus ning korrake

hööveldamist ja reguleerimist, kuni saavutate soovitud

• Laastude äratõmbeava ⑧

- ühendage tolmuimeja adapteri F abil laastude

äratõmbeavaga G nagu joonisel näidatud

! höövliteradepöörlemiseajalärgepüüdke

äratõmbeavastmingeidtakistusieemaldada

- kaitseb töödeldavat eset kahjustuste eest, kui asetate

höövli hetkeks kõrvale

- liigub hööveldamisel automaatselt taha

• Seadme kasutamine

- reguleerige välja hööveldussügavus

- asetage seade töödeldavale esemele

! veenduge,etainultalustallaesiosatoetub

töödeldavale esemele, höövliterad ei tohi

töödeldava esemega kokku puutuda

- seadme sisselülitamiseks vajutage kõigepealt lülitile

J ② (= turvalüliti, mida ei saa lukustada) ning seejärel

! höövliterade kokkupuutel töödeldava esemega

peabseadetöötamatäiskiirusel

! töötamise ajal hoidke tööriista kinni korpuse ja

käepidemehallivärviosadest⑩

- hoidke seadet kõvasti kahe käega ja juhtige seda

- töötamise ajal peab seadme alustald toetuma

töödeldavale esemele

- soovimatute hööveldusjälgede vältimiseks ärge

! ennetööriistaväljalülitamisttulebsee

töödeldavalt esemelt eemaldada

- seadme väljalülitamiseks vabastage lüliti K TÖÖJUHISED

• Siseruumides hööveldamisel võib kasutada tolmukotti

(SKIL lisatarvik 2610394020)

• Servade faasimiseks kasutage eesmises tallas olevaid

- kasutage ühte kolmest V-soonest L

! katsetage tööriista alati algul proovitükil

• Rohkem nõuandeid leiate aadressil www.skil.com

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad

! enne puhastamist eemaldage seade vooluvõrgust

• Tööriist on hoolikalt valmistatud ja testitud; kui

tööriist sellest hoolimata rikki läheb, tuleb see lasta

parandada SKILi elektriliste käsitööriistade volitatud

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skil.com)

• Ärgevisakekasutuskõlbmatuksmuutunud

elektrilisitööriistu,lisatarvikuidjapakendeidära

koosolmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi nõuete kohaldamisele

liikmesriikides tuleb kasutuskõlbmatuks

muutunud elektrilised tööriistad koguda eraldi ja

keskkonnasäästlikult korduvkasutada või ringlusse

- seda meenutab Teile sümbol ⑫

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et see toode vastab

järgmistele standarditele või normdokumentidele: EN

(PT-SEU/PJE), 4825 BD Breda, NL MÜRA/VIBRATSIOON

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 83 dB(A) ja helitugevus

94 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon

3,9 m/s² (käe-randme-meetod; mõõtemääramatus K =

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või

teiste/halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! endakaitsmiseksvibratsioonieesthooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käedsoojadjatagagesujuvtöökorraldus
